BRUGSANVISNING LC 551iV HUSQVARNA

Produktet er en roterende plæneklipper med gående fører. Modellerne LB 548i og LB 553iV bruger BioClip til at klippe græsset til gødning.

Modellen LC 551iV opsamler græsset i en græsopsamler. Fjern græsopsamleren for at få

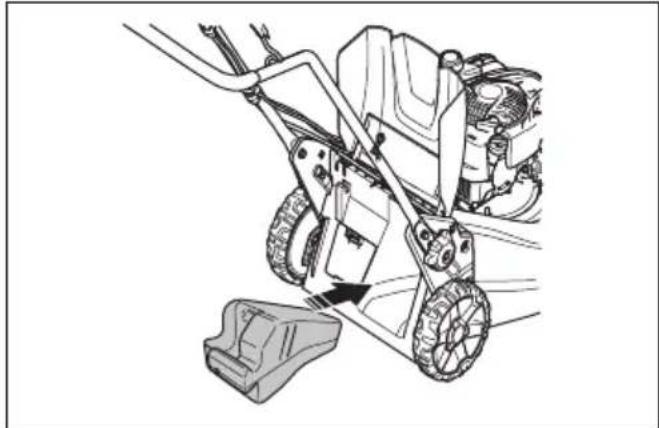

bagudkast af græsset. Monter et bioklipsæt (ekstraudstyr), og klip græsset til gødning.

Anvendelsesformål

Brug produktet til at slå græs. Brug ikke produktet til andre opgaver.

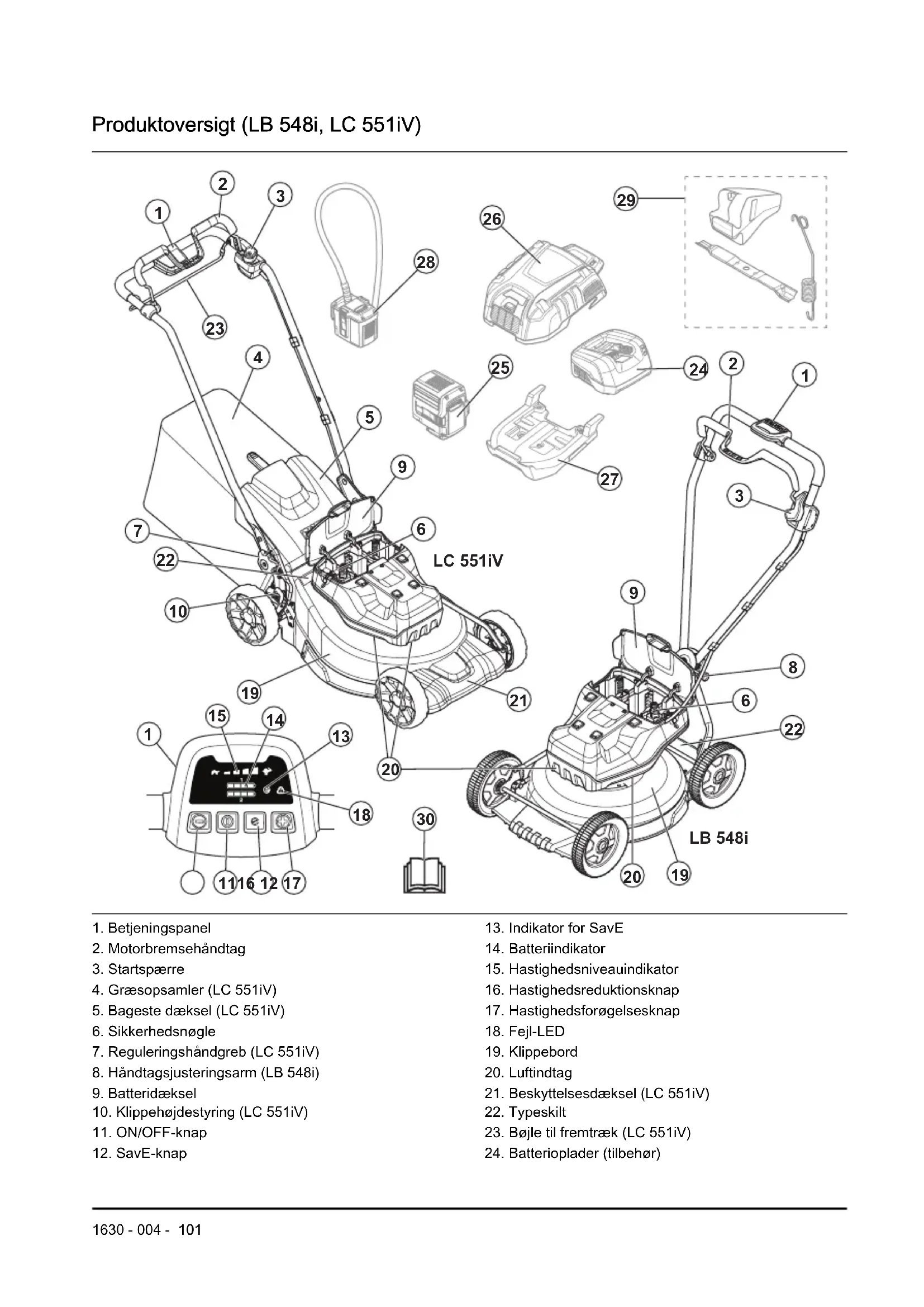

1. Betjeningspanel
2. Motorbremsehändtag
3. Startspærre
4. Græsopsamler (LC 551iV)
5. Bageste dæksel (LC 551iV)
6. Sikkerhedsnøgle
7. Reguleringshåndgreb (LC 551iV)
8. Håndtagsjusteringsarm (LB 548i)
9. Batteridæksel
10. Klippehøjdestyring (LC 551iV)
11. ON/OFF-knap

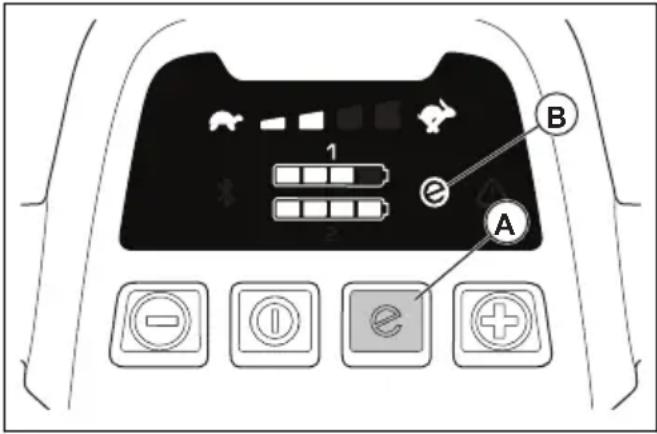

12. SavE-knap

13. Indikator for SavE

14. Batteriindikator
15. Hastighedsniveauindikator
16. Hastighedsreduktionsknap
17. Hastighedsforøgelsesknap
18. Fejl-LED
19. Klippebord
20. Luftindtag
21. Beskyttelsesdæksel (LC 551iV)
22. Typeskilt
23. Bøjle til fremtræk (LC 551iV)

24. Batterioplader (tilbehør)

25. Batteri (tilbehør)

26. Multibatteri (tilbehør)

27. Adapterplade (tilbehør)

28. Adapter til multibatteri (tilbehør)

29. Bioklipsæt (LC 551iV)
30. Brugervejledning

Produktoversigt (LB 553iV)

LB 553iV

1. Betjeningspanel
2. Motorbremsehåndtag
3. Startspærre
4. Sikkerhedsnøgle
5. Håndtagsjusteringsarm
6. Batteridæksel
7. Klippehøjdejustering
8. Tænd/sluk-knap
9. SavE-knap
10. Indikator for SavE
11. Batteriindikator
12. Hastighedsniveauindikator
13. Hastighedsreduktionsknap
14. Hastighedsforøgelsesknap
15. Fejl-LED
16. Klippeskjold
17. Luftindtag

18. Beskyttelsesdæksel

19. Typeskilt

20. Dødmandsgreb
21. Batterioplader (tilbehør)
22. Batteri (tilbehør)
23. Multibatteri (tilbehør)
24. Adapterplade (tilbehør)
25. Adapter til multibatteri (tilbehør)
26. Brugsanvisning

ADVARSEL: Dette produkt kan være farligt og forårsage alvorlig personskade eller død

for brugeren eller andre. Vær forsigtig, og brug produktet korrekt.

Læs brugervejledningen, og sørg for at have forstået indholdet, inden du bruger dette produkt.

Hold uvedkommende personer og dyr på sikker afstand af arbejdsstedet.

Pas på udslyngede genstande og rikochettering.

Advarsel: Hold hænder og fødder på sikker afstand af den roterende kniv.

Advarsel: Hold hænder og fødder på sikker afstand af bevægelige dele.

Fjern sikkerhedsnøglen, inden du udfører reparationsarbejde eller vedligeholdelse.

Miljømærke.Produktet og produktemballagen er ikke almindeligt

husholdningsaffald. Aflever det på en godkendt genbrugsstation til elektrisk og elektronisk udstyr.

Produktet er i overensstemmelse med de gældende EF- direktiver.

Dette produkt er i overensstemmelse med gældende UK-bestemmelser.

Produktet er i overensstemmelse med de gældende Eurasian Customs Union-direktiver.

Produktet er i overensstemmelse med de gældende UkrSEPRO-direktiver.

Produktet er i overensstemmelse med de gældende RCM- direktiver. Gælder kun i AU/NZ.

Mærkat vedrørende emission af støj til omgivelserne i

henhold til direktiver og regulativer i EU og Storbritannien og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data på side 127 og på mærkaten.

IPX4

Beskyttet mod stænkvand.

Startprocedure: Tryk på ON/OFF-knappen, løsn startspærren, tryk motorbremse-håndtaget ned.

Slip motorbremsehändtaget for at stoppe.

Langsomt

Hurtigt

Kode, der kan scannes

Bemærk: Andre symboler/ mærkater på produktet henviser til certificeringskrav på visse markeder.

Mærkat på produktet

FARE – Hold hænder og fødder væk.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.
• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.
• Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes en særlig situation:

Stop, og kontakt Husqvarna forhandleren, inden du fortsætter.

• Vær opmærksom på, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.
• Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.
• Lad aldrig børn eller personer, der ikke kender apparatet, bruge det. Der kan være lokale regler, for hvor gammel brugeren skal være
• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.
• Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.
• Brug ikke produktet, hvis det er fejlbehæftet.
• Foretag ikke ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Fjern genstande såsom grene, kviste og sten fra arbejdsområdet, inden du bruger produktet.
• Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af produktet.
• Undlad at bruge produktet i dårligt vejr, som f.eks. tåge, regn, hård vind, kraftig kulde og ved risiko for lynnedslag. Det kan være trættende at bruge produktet i dårligt vejr eller i fugtige eller våde områder. Dårligt vejr kan medføre farlige forhold, f.eks. glatte underlag.
• Pas på personer, genstande og situationer, som kan forhindre sikker brug af produktet.
• Pas på forhindringer som f.eks. rødder, sten, kviste,

huller og grøfter. Langt græs kan skjule hindringer.

• Det kan være farligt at klippe græs på skråninger. Slå ikke græsset på meget stejle skråninger. Brug ikke produktet på skråninger, der hælder mere end 15°.
• Udvis den yderste forsigtighed ved ændring af retning på skråninger. Lad produktet køre på tværs af skråninger. Kør ikke op og ned.
• Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL:

Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver.
• Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 108.

• Sørg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.

• Betjen ikke produktet i regn eller våde omgivelser. Risikoen for elektriske stød øges, hvis der trænger vand ind i produktet.

• Betjen ikke produktet, medmindre klingen og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade.
• Sørg for, at klingen ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige klingen og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.
• Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Stands motoren, træk sikkerhedsnøglen op, og fjern batteriet. Undersøg, om produktet er blevet beskadiget. Reparer skader, eller lad et autoriseret serviceværksted udføre reparationen.
• Fastgør aldrig motorbremsehåndtaget permanent på styret, när motoren er startet.
• Anbring produktet på et stabilt, fladt underlag, og start det.

Sørg for, at kniven ikke rammer jorden eller andre genstande.

• Hold dig altid bag produktet, mens du betjener det.
• Lad alle hjulene blive på jorden, og hold 2 hænder på styret, når du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende klinger.
• Tip ikke produktet, när motoren er startet.
• Vær forsigtig, när du trækker produktet baglæns.
• Løft aldrig produktet, når motoren er startet. Hvis du skal løfte produktet, skal du først standse motoren, trække sikkerhedsnøglen op og afmontere batteriet.
• Gå ikke baglæns, när du bruger produktet.
• Stands motoren, når du bevæger dig hen over områder uden græs, f.eks. stier med grus, sten og asfalt.
• Undlad at køre med produktet, när motoren er startet. Gå altid fremad, när du bruger produktet.
• Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, när motoren er startet.

- Efterlad aldrig produktet uden opsyn, när motoren er startet. Stands motoren, og sørg for, at skæreudstyret ikke roterer.

Sikkerhedsinstruktioner for drift Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.
• Brug kraftige, lange bukser.
• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret.

ADVARSEL: Læs følgende

advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.
• Du må ikke fjerne eller foretage ændringer af sikkerhedsanordninger.
• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted.

Sådan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

- Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner.

Sikkerhedsnøgle

Sikkerhedsnøglen er under batterilåget. Sikkerhedsnøglen forbinder det batteri, der forsyner motoren med strøm.

Sådan kontrolleres sikkerhedsnøglen

Sikkerhedsnøglen forbinder det batteri, der forsyner motoren med strøm.

- Start og stands motoren. Hvis sikkerhedsnøglen fungerer korrekt, kan motoren kun starte, när nøglen er i sikkerhedslåsen.

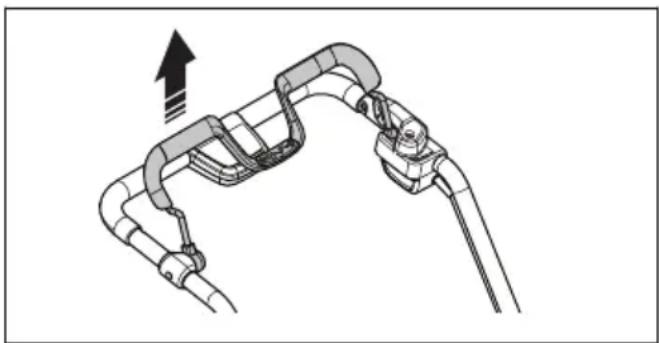

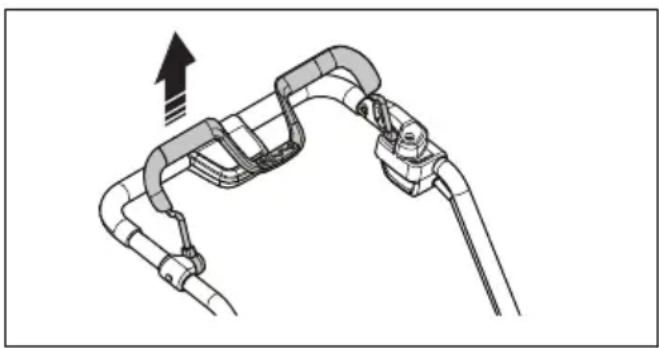

Motorbremsehåndtag

Ved kontrol af motorbremsen startes motoren, hvorefter motorbremsehåndtaget slippes. Hvis motoren ikke standser inden for 3 sekunder, skal et godkendt Husqvarna-serviceværksted justere motorbremsen.

Sådan efterses startspærren

Efterse startspærren for at sikre, at den forhindrer drift af motoren.

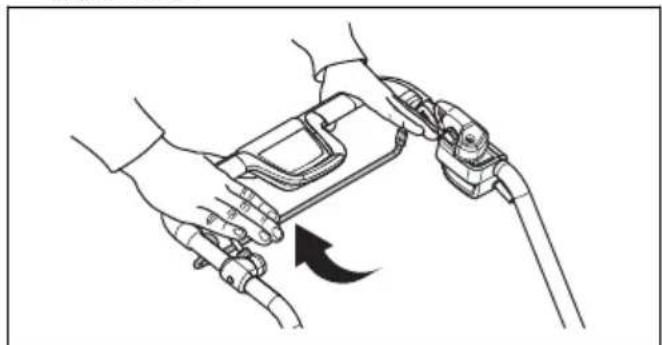

1. Skub bøjlen til fremtrækket i retning mod styret. Startspærren standser bevægelsen.

2. Skub startspærren ud.

1. Slip startspærren, og sørg for, at den returnerer til udgangspositionen.

Batterisikkerhed

ADVARSEL:

Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Brug kun genopladelige Husqvarna-batterier som strømforsyning til relaterede Husqvarna-produkter. For at undgå personskade, må batteriet ikke anvendes som strømforsyning til andre produkter.

• Undgå at bruge ikke-genopladelige batterier.
• Risiko for elektrisk stød. Tilslut ikke batteripolerne til nøgler, mønter, skruer eller andre metalgenstande. Dette kan medføre en kortslutning af batteriet.
• Sæt ikke genstande ind i batteriets luftspalte.
• Hold batteriet væk fra sollys, varme og åben ild. Batteriet kan eksplodere og medføre forbrændinger og/ eller kemiske forbrændinger.
• Hold batteriet væk fra regn og våde omgivelser.
• Hold batteriet væk fra mikrobølger og højt tryk.
• Forsøg ikke at skille batteriet ad eller ødelægge det.
• Hvis batteriet lækker, skal du sørge for, at væsken ikke kommer i kontakt med hud eller øjne. Ved berøring af væsken skal området skylles med en stor mængde vand, og opsøg derefter lægehjælp.
• Brug batteriet i temperaturer mellem -10 °C og 40 °C.

• Batteriet eller batteriopladeren må aldrig rengøres med vand. Se Sådan rengøres batteriet og batteriopladeren på side 125.

• Brug ikke et defekt eller beskadiget batteri.

• Opbevar batterierne væk fra metalgenstande som f.eks. søm, mønter og smykker.

Batteriopladersikkerhed

ADVARSEL:

Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug udelukkende QC-batteriopladerne til at oplade udskiftelige Husqvarna-batterier.
• Minimér risikoen for elektrisk stød eller kortslutning. Sæt ikke genstande ind i opladerens luftspalte. Forsøg aldrig at adskille batteriopladeren. Forbind ikke batteriopladerens poler med metalgenstande. Brug en godkendt stikkontakt.
• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater

kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

- Undersøg regelmæssigt, at ledningen til batteriopladeren er intakt, og at der ikke er revner i den.

- Løft aldrig batteriopladeren ved hjælp af ledningen. Træk stikket ud for at afbryde batteriopladeren fra stikkontakten. Træk ikke i ledningen.

- Hold strømledningen og forlængerledninger væk fra vand, olie og skarpe kanter. Sørg for, at ledningen ikke bliver klemt i døre, hegn eller lignende. Det kan medføre, at opladeren bliver strømførende.

- Batteriopladeren må aldrig rengøres med vand.

- Batteriopladeren kan bruges af børn fra 8 år og opad samt af personer med nedsatte fysiske, følelsesmæssige eller mentale evner eller manglede erfaring og viden, hvis de er under opsyn eller har modtaget træning i brugen af batteriopladeren på en sikker måde og forstår farerne, der er forbundet med brugen. Børn må ikke lege med batteriopladeren.

Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.

• Ikke-genopladelige batterier må ikke oplades i batteriopladeren.
• Brug ikke batteriopladeren i nærheden af brandfarlige materialer eller materialer, der kan medføre korrosion. Batteriopladeren må ikke tildækkes. I tilfælde af røgafgivelse eller brand skal batteriopladeren afbrydes fra stikkontakten.
• Brug ikke defekte eller beskadigede batteriopladere.
• Oplad kun batteriet indendørs i et rum med god ventilation og beskyttet mod direkte sollys. Oplad ikke batteriet under våde forhold.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL:

Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Tag sikkerhedsnøglen ud, før der foretages vedligeholdelse af produktet.
• Udfør vedligeholdelsesarbejde korrekt for at øge levetiden for

produktet og mindske risikoen for ulykker. Lad et godkendt serviceværksted udføre professionelle reparationer. Kontakt dit nærmeste serviceværksted for at få flere oplysninger.

• Foretag kun den form for vedligeholdelsesarbejde, der er angivet i denne brugsanvisning.
• Ifør dig kraftige handsker, når du anvender skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.
• Hold klingerne skarpe og rene for at sikre den bedst mulige ydeevne.
• Lad jævnligt serviceværkstedet efterse produktet og foretage de nødvendige justeringer og reparationer.
• Udskift beskadigede, slidte eller defekte dele.
• Følg vejledningen for, hvordan du udskifter tilbehør. Brug kun tilbehør fra producenten.
• Når de ikke er i drift, skal du holde produktet, batteriet og batteriopladeren adskilt et tørt, indendørs og aflåst sted. Sørg for, at børn og personer, som ikke er godkendt, ikke kan få

adgang til produktet, batteriet eller batteriopladeren.

Montering

Indledning

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du monterer produktet.

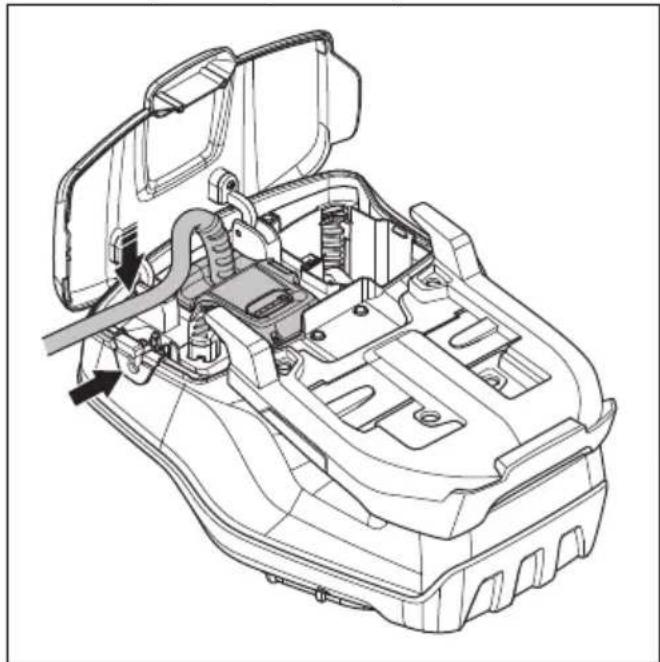

Sådan monteres og afmonteres multibatteriet (tilbehør)

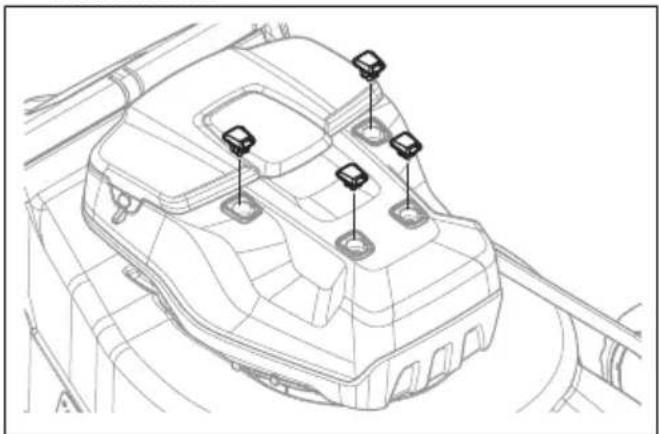

1. Fjern de 4 gummidæksler og de 4 skruer fra motordækslet.

1. Anbring adapterpladen på motordækslet.
2. Fastgør adapterpladen med de 4 medfølgende skruer, der fastspændes til et moment på 5-6 Nm.

1. Skub batteriadapteren ind i batterirummet, indtil du hører et klik.

1. Før batteriadapterens ledning gennem seglstoppets hul. Fastgør ledningen med clipsen.

1. Fastgør batteriadapterens ledning til styret med de 3 stofstropper.

1. Afmonter multibatteriet i modsat rækkefølge.

ADVARSEL: Fastgør ikke ledning for løst til styret. Ledningen kan falde af styret og forårsage skade.

Sådan justeres håndtaget (LC 551iV)

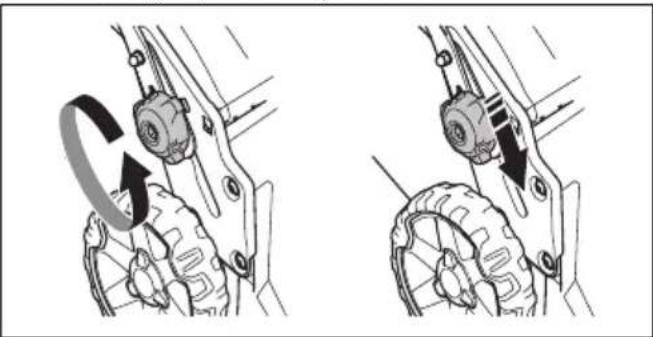

1. Løsn de nederste skruehåndtag.

2. Flyt grebene til den nederste ende af rillerne på venstre og højre side af produktet.

1. Sæt håndtagets højde i en af de 2 mulige stillinger.
2. Flyt grebene op i retning af håndtaget, indtil de stopper, og der høres et klik.

CLICK!

1. Spænd skruehåndtagene hårdt.

Sådan samles håndtaget (LB 548i, LB 553iV)

1. Fjern håndtagsmøtrikken og skiven fra pladen på det øverste håndtag.
2. Sæt det øvre håndtag på plads oven på det nederste håndtag.

BEMÆRK: Sørg for, at kablerne

ikke kommer i klemme eller bliver beskadiget.

1. Fastgør skiven og styrets justeringsarm.

1. Drej håndtaget til side for at få en god betjeningsposition, när du bruger produktet i nærheden af en væg.

Sådan samles græsopsamleren (LC 551iV)

1. Fastgør græsopsamlerens ramme til græsposen med den afstivede del af posen nederst. Hold håndtaget på rammen oven på græsposen.

1. Fastgør den nederste del af græsopsamlerens ramme i sporet i bunden af græsopsamleren.

2. Fastgør græsposen til græsopsamlerens ramme med clipsene.

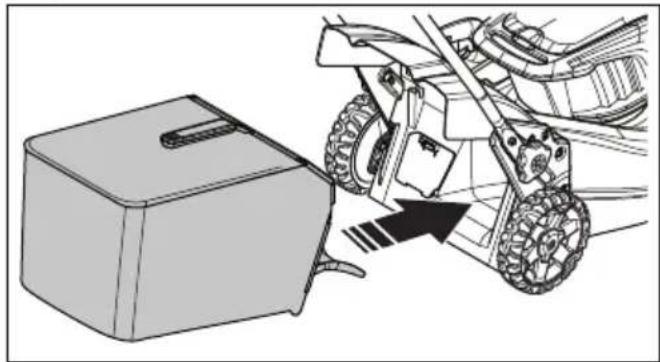

1. Løft det bageste dæksel.

2. Fastgør græsopsamleren på chassisets øverste kant.

3. Sæt græsopsamlerens nederste del i græsudkastkanalen.

Sådan samles bioklipproppen (LC 551iV-tilbehør)

1. Løft det bageste dæksel, og fjern græsopsamleren.
2. Sæt bioklipproppen i udkastkanalen.

1. Udskift klingen med findelingsklingen, der leveres med findelingssættet. Se Sådan udskiftes klingen på side 124.

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed.

oversigt over alle produkterne. Det er et krav at have Husqvarna Fleet Services™ -sensor installeret på produktet. Produktet er forberedt til installation af Husqvarna Fleet Services™ -sensor. Hvis du vil vide mere om Husqvarna Fleet Services™, se www.husqvarna.com.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt:

• Yderligere produktoplysninger.
- Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registrere produktet.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ er en cloudløsning, der giver administratoren af den kommercielle flåde en

Sådan klargøres sensoren (tilbehør)

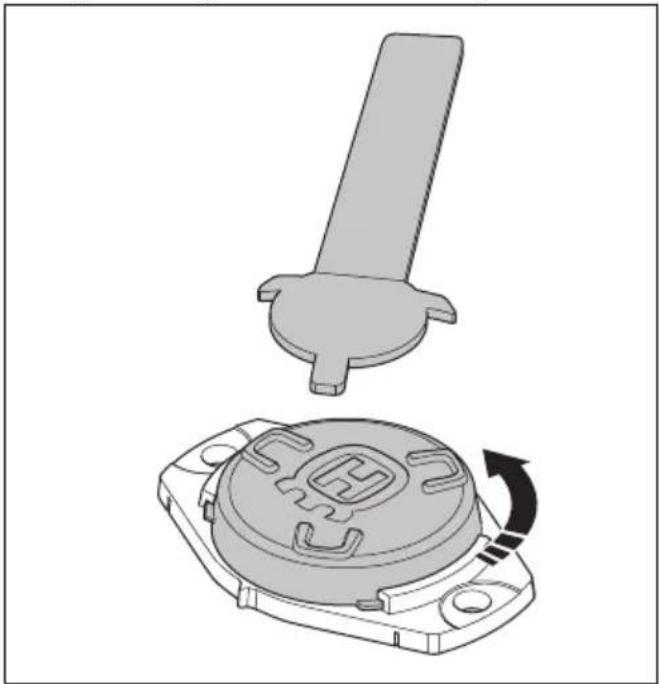

1. Brug sensornøglen til at åbne dækslet på sensoren.

1. Afmonter sensoren.

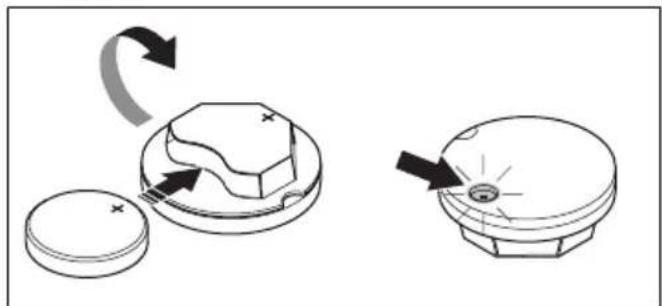

2. Tilslut batteriet til sensoren. LED-lyset på sensoren tændes.

1. Download Husqvarna Fleet Services ™ -appen.

2. Log på Husqvarna Fleet Services ^TM -appen.

3. Foretag en parring af produkterne. Se Sådan parres appen og produktet på side 117

Sådan parres appen og produktet

1. Log på Husqvarna Fleet Services ™ -appen.

2. Vælg dit produkt i appen.

3. Scan koden bag sensoren med din mobilenhed for at installere sensoren i appen.

Bemærk: Det er kun nødvendigt at foretage en parring mellem appen og produktet én gang.

Sådan monteres sensoren

1. Sørg for, at sensoren har forbindelse til Husqvarna Fleet Services™ -appen. Se Sådan parres appen og produktet på side 117.

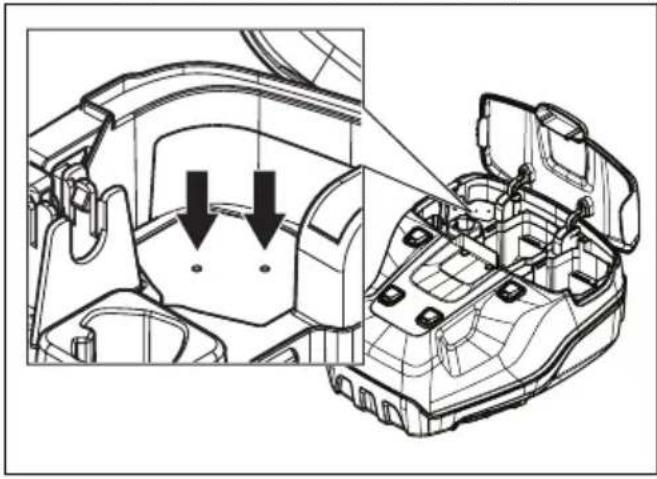

2. Bor 2 huller ved mærkerne i kabinetåbningen.

Bemærk: Sørg for, at hullerne har samme dimension som de nitter, der leveres sammen med sensoren.

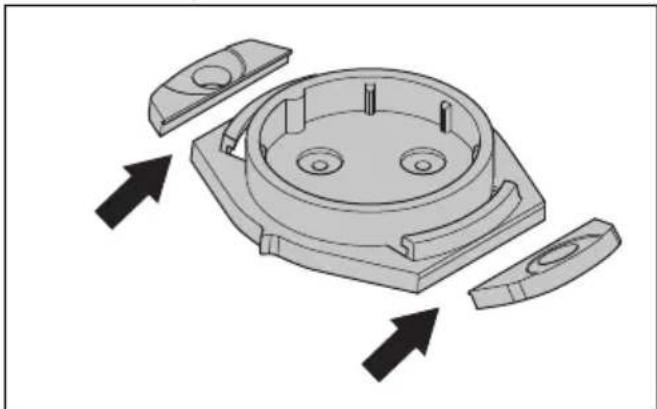

1. Brug en tang til at fjerne tapperne med huller i sensoråbningen.

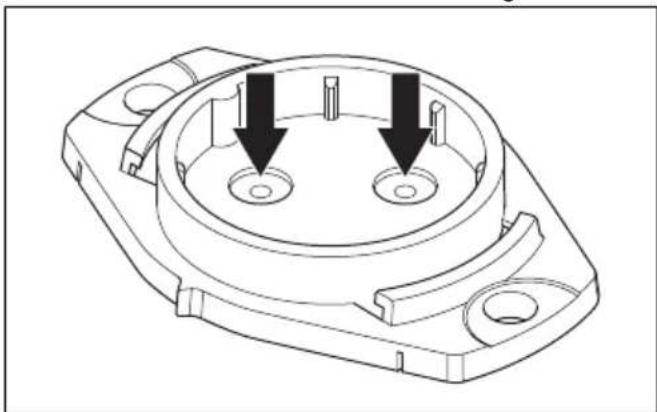

1. Bor 2 huller ved mærkerne i sensoråbningen.

1. Juster sensoråbningen ift. kabinetåbningen.

1. Fastgør sensoråbningen med nitterne.

2. Monter sensoren i sensoråbningen. Juster den hvide markering på sensoren med mærket på sensorens åbning.

1. Luk låget til sensoren, og lås den fast med sensornøglen. Sørg for, at den øverste del af "H" i Husqvarna peger væk fra sikkerhedsnøglen.

Sådan sættes produktet i driftsstilling (LC 551iV)

1. Løft håndtaget til opretstående stilling.

1. Flyt grebene op i retning af håndtaget, indtil de stopper, og der høres et klik.

CLICK!

1. Spænd skruehåndtagene hårdt.

Sådan indstilles klippehøjden (LB 548i, LC 551iV)

Klippehøjden kan justeres i 6 niveauer.

1. Tryk klippehøjdejusteringen i retning af hjulet, og træk derefter bagud for at øge klippehøjden.
2. Tryk klippehøjdejusteringen i retning af hjulet, og træk derefter fremad for at reducere klippehøjden.

BEMÆRK: Indstil ikke klippehøjden for lavt. Knivene kan ramme jorden, hvis græsplænens overflade ikke er jævn.

Sådan indstilles klippehøjden (LB 553iV)

Klippehøjden kan justeres i 5 niveauer.

1. Flyt klippehøjdehåndtaget bagud for at øge klippehøjden.
2. Flyt klippehøjdehåndtaget fremad for at mindske klippehøjden.

BEMÆRK: Indstil ikke klippehøjden for lavt. Knivene kan ramme jorden, hvis græsplænens overflade ikke er jævn.

Batteri

ADVARSEL: Inden brug af produktet skal du læse og sætte dig ind i kapitlet om sikkerhed. Du skal også læse og sætte dig ind i brugsanvisningen for batteriet og batteriopladeren.

Batteristatus

Displayet viser batteriets resterende batterikapacitet, og om der er problemer med batteriet. Batterikapaciteten vises i 5 sekunder, efter at produktet er slukket, eller batteriindikatorknappen er trykket ned. Advarselssymbolet på batteriet er tændt, när der er sket en fejl. Se Batteri på side 125.

1 2 3 4

LED-lys	Batteristatus
Alle LED'er er tændt Fuldt opladet (75-100 %)

LED-lys Batteristatus
LED 1, LED 2 og LED 3 er tændt	Batteriet er opladet 50-75 %
LED 1 og LED 2 er tændt B	Batteriet er opladet 25-50 %
LED 1 er tændt Batteriet er	opladet 0-25 %.
LED 1 blinker Batteriet er af	ladet. Oplad batteriet.

Sådan oplades batteriet

Oplad batteriet, inden første ibrugtagning. Batteriet er kun 30 % opladet, när det leveres til kunden.

Bemærk: Batteriopladeren skal tilsluttes til den spænding og frekvens, der fremgår af typeskiltet.

Batteriet oplades ikke, hvis batteriets temperatur er over 50 °C. Batteriopladeren sænker batteriets temperatur, før det begynder at oplade.

1. Forbind den ene ende af ledningen til batteriopladeren til stikket på batteriopladeren.
2. Forbind den anden ende af ledningen til batteriopladeren til en jordet stikkontakt. LED'en på batteriopladeren blinker grønt én gang.

1. Isæt batteriet i batteriopladeren. Den grønne lampe på opladeren lyser, når batteriet er korrekt forbundet med batteriopladeren.

1. Når alle LED'erne på batteriet er tændt, er batteriet fuldt opladet. Oplad batteriet i maks. 24 timer.
2. For at afbryde batteriopladeren fra stikkontakten, skal du trække i stikket, ikke i ledningen.
3. Fjern batteriet fra batteriopladeren.

Batteriets ladestatus

Et Husqvarna-li-ion-batteri kan oplades eller bruges på alle opladningsniveauer. Batteriet er ikke beskadiget. Et fuldt opladet batteri vil ikke aflades, när batteriet efterlades i opladeren.

LED-display Ladestatus
LED 1 blinker 0 %-25 %
LED 1 er tændt, LED 2 blinker	25 %-50 %
LED 1, LED 2 er tændt, LED 3 blinker	50 %-75 %
LED 1, LED 2, LED 3 er tændt, LED 4 blinker	75 %-100 %
LED 1, LED 2, LED 3, LED 4 er tændt	Fuldt opladet

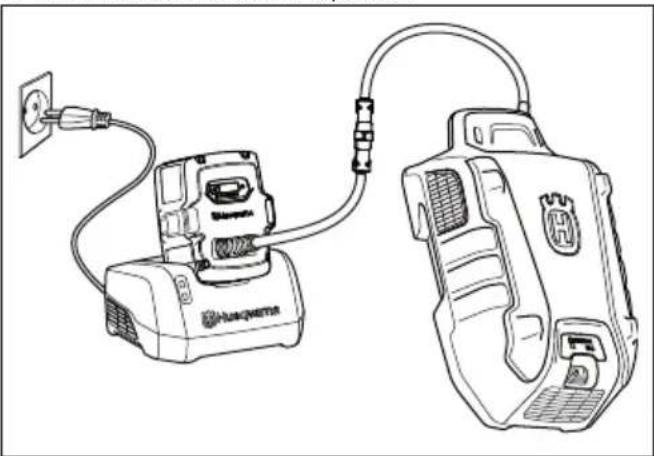

Sådan oplades multibatteriet

Bemærk: Oplad batteriet, hvis det er første gang, du bruger det. Et nyt batteri er kun 30 % opladet.

1. Kontroller, at batteriet er tørt.
2. Tilslut multibatteriet til adapteren.

1. Sæt adapteren i batteriopladeren.
2. Kontrollér, at den grønne LED-indikator på batteriopladeren tændes. Det betyder, at adapteren og multibatteriet er tilsluttet korrekt.

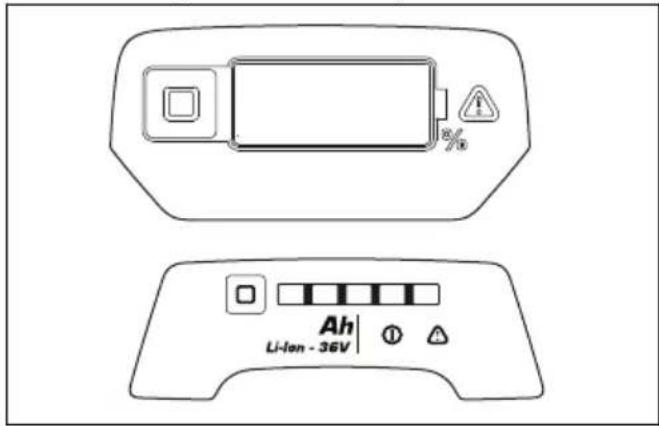

1. Når alle LED'erne på batteriet tændes, og adapteren viser 100%, er batteriet fuldt opladet.

Li-Ion - 36V Ah %

Adapteren viser opladningsstatus i trin a 1%. Små afvigelser kan forekomme i starten af opladningen.

1. Træk stikket ud for at afbryde batteriopladeren fra stikkontakten. Træk ikke i ledningen.
2. Fjern adapteren fra batteriopladeren.
3. Fjern multibatteriet fra adapteren.

Bemærk: Der henvises til manualerne til multibatteriet og batteriopladeren for yderligere oplysninger.

1. Løft batterilåget.
2. Isæt et opladet batteri i batterirum nummer 1 under batterilåget. For længere driftstid, skal du isætte et andet opladet batteri i batterirum nummer 2.
3. Tag sikkerhedsnøglen ud af sikkerhedsnøgleholderen.
4. Skub sikkerhedsnøglen ind i sikkerhedslåsen.

1. Stil dig bag produktet.

2. Skub ON/OFF-knappen på kontrolpanelet. Displayet tændes.

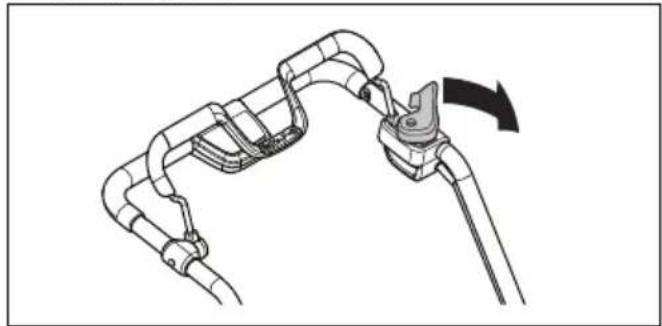

3. Løsn startspærren.

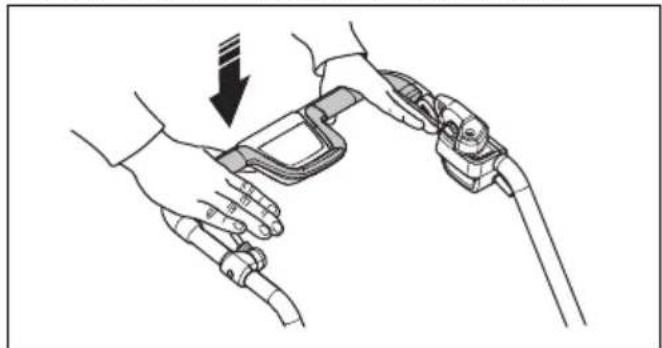

1. Skub bøjlen til fremtrækket i retning mod styret.

Sådan bruges hjulenes fremtræk ((LC 551iV))

- Træk bøjlen til fremtrækket i retning af styret for at starte drevet.

- Tryk på + og - på betjeningspanelet for at indstille kørehastigheden i 4 trin.

- Slip bøjlen til fremtrækket for at frakoble det, f.eks. når du nærmer dig en forhindring.

Sådan bruges hjulenes fremtræk ((LB 553iV))

1. Start produktet, se Sådan startes produktet på side 120.
2. Træk styrehåndtaget op for at starte drevet.

1. Skub styrehåndtaget ned for at deaktivere drevet, f.eks. når du nærmer dig en forhindring.

• Aktivér startspærren.
• Træk op i styrehåndtaget.
• Hold fast i styrehåndtaget, og flyt produktet.
• Slip styrehåndtaget, og deaktiver startspærren for at fortsætte betjeningen.

Sådan bruges SavE-funktionen

Produktet har en batterisparefunktion (SavE), der giver længere driftstid.

1. Tryk på SavE-knappen (A) for at starte funktionen. SavE-symbolet (B) på displayet tændes.
2. Tryk på SavE knappen igen for at standse funktionen. SavE-symbolet (B) på displayet slukkes.

1 2 e A B

Bemærk: SavE-funktionen standser automatisk, hvis terrænforholdene gør det nødvendigt at have en højere effekt. SavE-funktionen starter automatisk igen, når terrænforholdene gør det muligt.

PowerBoost-funktion

Når produktet klipper langt eller vådt græs, øger motoren automatisk o/min. For at spare batterilevetid vender motoren automatisk tilbage til standardtilstand, när PowerBoost-funktionen ikke er nødvendig.

Motoren stopper

Under betjening kan kniven og motoren midlertidigt stoppe på grund af forhindringer som f.eks. græsblokering under klippeskjoldet. Hvis dette sker, og du holder motorbremsehåndtaget trykket ned, så genstarter produktet automatisk. Hvis produktet ikke genstarter i løbet af 5-10 sekunder, kan det være nødvendigt at rengøre under klippeskjoldet. Se Sådan rengøres produktet på side 124.

ADVARSEL: Hvis motoren stopper, så forsøger produktet at genstarte automatisk i 5-10 sekunder. Vent i mindst 15 sekunder, før du udfører en kontrol af klippeskjoldet.

ADVARSEL: Før en kontrol af klippeskjoldet skal du slippe motorbremsehåndtaget, dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder. Der er risiko for personskade, hvis forhindringen fjernes, og produktet starter ved et uheld.

Produktet standser automatisk, hvis du ikke betjener det i 3 minutter.

1. Slip motorbremsehåndtaget for at standse motoren.

1. Skub ON/OFF-knappen på kontrolpanelet. Alle LED- lygter og symboler på displayet slukkes.

1. Fjern sikkerhedsnøglen fra sikkerhedslåsen, og læg den tilbage i holderen.

Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græsets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.
• Klip aldrig mere end 13 af græsets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.
• Hold klippeafskærmningen ren. Ophobning af græs og snavs på indersiden af klippeafskærmningen kan forringe klipperesultatet. Se Sådan rengøres produktet på side 124.

Sådan klippes græs uden en monteret græsopsamler eller bioklipprop (LC 551iV)

1. Løft det bageste dæksel, og fjern græsopsamleren.

2. Hvis der er monteret en bioklipprop og en findelingsklinge, skal de fjernes.

3. Luk det bageste dæksel, før du betjener produktet.

Når du betjener produktet, udkastes det afskårne græs under det bageste dæksel.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

Se www.husqvarna.com for at få mere detaljerede oplysninger.

Vedligeholdelsesskema

Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt.

For vedligeholdelse identificeret med * henvises til Sikkerhedsinstruktioner for drift på side 108.

	Hverbrug	Måned-ligt	Hver sæ-son
Foretag et generelt eftersyn. X
Rengør gearkassedækslerne. Sørg for, at der ikke er græs på motoren. X
Kontrollér startspærren. * X
Sørg for, at sikkerhedsanordningerne på produktet ikke er defekte. * X
Efterse græsopsamleren for slitage eller effektivitetsforringelse. X
Efterse klippeudstyret. X
Efterse klippeskjoldet. * X
Kontrollér motorbremsehåndtaget. * X
Sørg for, at ON/OFF-knappen fungerer korrekt og ikke er defekt. X
Efterse batteriet for skader. X
Kontrollér batteriopladeren X
Sørg for, at udløserknapperne på batteriet fungerer korrekt, og at batteriet låses på plads i produktet.	X
Rengør luftindtagene. Kontrollér, at luftindtagene ikke er dækket af græs og skidt.	X
Efterse batteriopladeren for skader, og sørg for, at den fungerer korrekt. X
Rengør under beskyttelsesdækslet (LC 551iV, LB 553iV). X
Efterse forbindelserne mellem batteriet og produktet. Efterse også forbindelsen mellem batteriet og batteriopladeren.			X

Sådan udføres et generelt eftersyn

• Sørg for, at møtrikker og skruer på produktet er spændt.
• Sørg for, at ledningerne på produktet ikke er placeret på en måde, så de kan blive beskadiget.

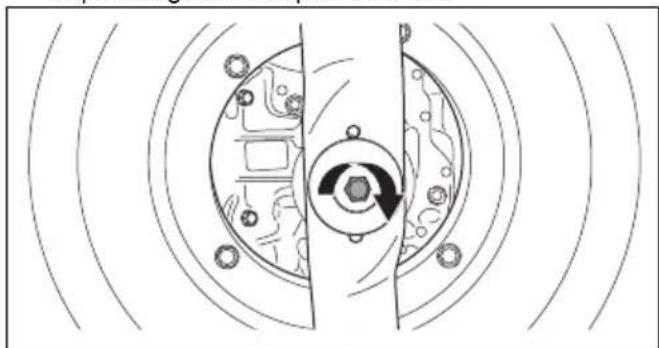

Sådan udskiftes klingen

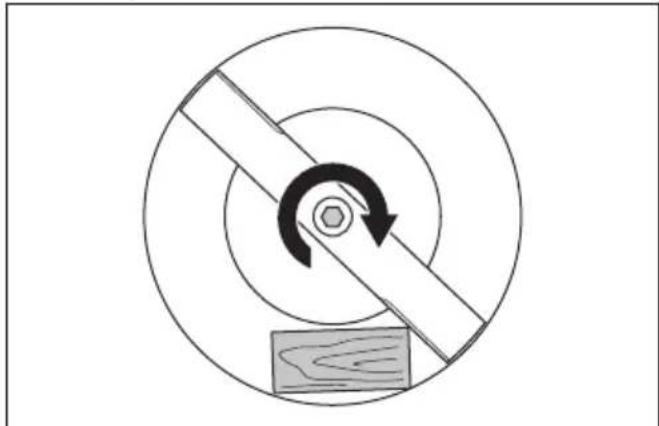

1. Lås klingen med en træklods.

1. Fjern klingebolten, fjederskiven og klingen.

1. Undersøg klingeophænget og klingebolten for skader.

a) Hvis du udskifter klingen eller klingeophænget, skal du også udskifte klingebolten, fjederskiven og friktionsskiven.

1. Efterse motorakslen for at sikre, at den ikke er bøjet.

2. Når du sætter den nye klinge på, skal du sørge for, at de bøjede ender peger i retning af klippeskjoldet.

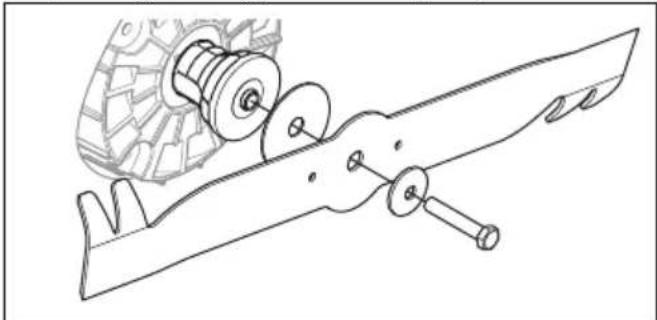

1. Sæt friktionsskiven og klingen mod klingeophænget.

1. Lås klingen med en træklods.

1. Monter fjederskiven, og spænd bolten med et tilspændingsmoment på 65-75 Nm.

1. Træk kniven rundt pr. håndkraft, og kontrollér, at den drejer frit.

ADVARSEL: Bær altid beskyttelseshandsker. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Start produktet for at afprøve klingen. Hvis skiven ikke er korrekt fastgjort, forekommer der vibrationer i produkt, eller klipperesultatet bliver utilfredsstillende.

Sådan rengøres produktet

- Brug ikke vand til rengøring af produktet. Vand kan trænge ind i batteriet eller motoren og forårsage kortslutning eller beskadigelse af produktet.

- Brug en børste til at fjerne blade, græs og snavs.

- Fjern beskyttelsesdækslet, og brug en børste til at rengøre indersiden af beskyttelsesdækslet for græs.

Sådan rengøres batteriet og batteriopladeren

ADVARSEL: Batteriet eller batteriopladeren må aldrig rengøres med vand.

ADVARSEL: Brug ikke kemiske stoffer til at rengøre batteriet.

• Sørg for, at batteriet og opladeren er rene og tørre, før du sætter batteriet i batteriopladeren.
• Rengør batteriets poler med trykluft eller med en blød og tør klud.
• Rens overfladerne på batteriet og batteriopladeren med en blød og tør klud.

Sådan efterses skæreudstyret

ADVARSEL: For at undgå utilsigtet start skal du trække sikkerhedsnøglen op, afmontere batteriet og vente i mindst 5 sekunder.

ADVARSEL: Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift altid skæreudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller sløv.

Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes.

Fejlfinding

Batteri

LED på batteriet Årsag Løsning
Den grønne LED blinker.	Batterispændingen er lav. Oplad batteriet. Se Sådan oplades batteriet på side 119.
Fejl-LED'en blinker. Batteri	er svagt. Oplad batteriet. Se	Batteri på side 125.
	Temperaturen i arbejdsmiljøet er for høj eller for lav.	Brug batteriet i temperaturer mellem -10 °C og 40 °C.
	Overspænding. Sørg for, at netspændingen er den samme som på typeskiltet på produktet.
Fejl-LED'en er tændt. Ce	leforskellen er for stor (1 V). Kontakt et godkendt serviceværksted.

Batterioplader

LED på batteriopla-deren.	Årsag Løsning
Fejl-LED'en blinker. Temperaturen i arbejdsmiljøet er for høj eller for lav.		Brug batteriopladeren i temperaturer mellem 5 °C og 40 °C.
Fejl-LED'en er tændt.	Kontakt et godkendt serviceværksted.

Betjeningspanel

Fejlkode (antal blink)	Mulige fejl Mulig procedure
1 Gearkassen er for varm.	Lad produktet køle ned. Sørg for, at der ik-	ke er græs i gearkassen. Rengør gearkasse-dækslet, hvis det er nødvendigt.
5 Motoromdrejningstal	let falder for meget, og motoren standser.	Rengør klippeskjoldet og øg klippehøjden.Se Sådan indstilles klippehøjden (LB 548i, LC 551iV) på side 118. Hvis problemet fort-sætter, skal du kontakte dit godkendte ser-viceværksted.
8 Batteriet er svagt. Oplad batteriet. Se		Sådan oplades batteriet på side 119.
9 Batterifejl eller intet signal fra batteri. Isæt batteriet korrekt i produktet, og efterse batteristikket. Hvis fejl-LED'en på batteriet blinker, se Batteri på side 119.
10 Kontrolenheden til motoren er for varm. Stands motoren, og vent, indtil den er blevet kold.
Andre fejl Hvis der opstår andre fejl, skal du fjerne sikkerhedsnøglen og batteriet, og tale med et godkendt serviceværksted.

Transport, opbevaring og bortskaffelse

Indledning

ADVARSEL: For at undgå utilsigtet start under transport skal du trække sikkerhedsnøglen op, fjerne batteriet og vente i mindst 5 sekunder.

Sådan sættes produktet i transportposition (LC 551iV)

1. Løsn de nederste skruehåndtag.

2. Flyt grebene til den nederste ende af rillerne på venstre og højre side af produktet.

1. Fold håndtaget fremad.

1. Fjern græsopsamleren.

Transport

• Lovkravene om farligt gods gælder for de indeholdte li-ion-batterier.
• Ved kommerciel transport skal særlige krav vedrørende emballering og mærkning overholdes.
• Sørg for at overholde bestemmelserne for farligt materiale, når du klargør produktet til transport. Lokale bestemmelser kan være gældende.
  • Fjern altid batteriet ved transport.
• Sæt tape på batteristikkene, og sørg for, at batteriet ikke kan rykke sig under transporten.
• Fastspænd produktet under transport.

Opbevaring

• Opbevar batteriopladeren et lukket og tørt sted.
• Opbevar batteriet og batteriopladeren et tørt sted, hvor der ikke er fuqt eller frost.
• Afbryd forbindelsen mellem batteriet og batteriopladeren under opbevaring.
• Batteriet må ikke opbevares, hvor der kan forekomme statisk elektricitet. Opbevar ikke batteriet i en metalkasse.
• Opbevar batteriet ved temperaturer mellem 5 °C og 25 °C og væk fra sollys.
• Opbevar batteriopladerne ved temperaturer mellem 5 °C og 45°C og væk fra sollys.
• Sørg for, at batteriet er ladet op til 30 % - 50 %, før du sætter det til opbevaring i længere tid.
• Opbevar produktet, batteriet og batteriopladeren et läst sted, der er utilgængeligt for børn og ikke-godkendte personer.
• Rengør produktet, og udfør fuld service, før du sætter produktet til opbevaring i længere tid.

Bortskaffelse

Symbolerne på produktet eller emballagen angiver, at produktet ikke må behandles som almindeligt husholdningsaffald. Det skal afleveres til en passende genbrugsstation med henblik på genvinding af elektrisk og elektronisk udstyr.

Hvis du sørger for, at dette produkt håndteres korrekt, kan du være med til at modvirke potentielle negative indvirkninger på mennesker og miljø, som ellers kan være et resultat af fejlagtig affaldshåndtering i forbindelse med dette produkt. Nærmere oplysninger om genanvendelse af dette produkt fås hos kommunen, det lokale renovationsselskab eller forretningen, hvor produktet er købt.

	LB 548i LB 553iV LC 551iV
Klippemotor
Motortype BLDC (børsteløs) 36	V	BLDC (børsteløs) 36 V	BLDC (børsteløs) 36 V
Motoromdrejningstal - SavE, o/min.* 2600 2600	2600
Motoromdrejningstal – nominelt, o/min.* 3000	3000 3000
Motoromdrejningstal – høj belastning, o/min.*	3300 3300 3300LB 548i LB 553iV LC 5	51iV
Motoreffekt - maks. kW 1,8 1,8 1,8
Motoreffekt – nominel, kW 1,5 1,5 1,5
Køremotor
Motoreffekt – nominel, kW N/A 0,4 0,4
Selvkørende hastighed, km/t N/A 3,0-5,0 3,0-5,0
Justering af hastighedsniveauer N/A 4 4
Vægt
Vægt uden batteri, kg 31 38 39,5
Batteri
Batteritype Husqvarna Batterise-	rie	Husqvarna Batterise-rie	Husqvarna Batterise-rie
Batteriets driftstid
Batteriets driftstid, min, (friløb) med SavE aktiveret, med et 9,4 Ah Husqvarna-batteri (Bli300).	35 35 30
Batteriets driftstid, min, (friløb) med standard-tilstand aktiveret, med et 9,4 Ah Husqvarna-batteri (Bli300).	30 30 25
Støjemissioner ^10
Lydeffektniveau, målt dB(A) 93 97 97
Lydeffektniveau, garanteret LWA dB (A) 93 98	97
Lydniveauer ^11
Lydtryksniveau ved brugerens øre, dB(A) 80 84	84
Vibrationsniveauer ^12
Styr, m/s ^2	0,3 1,3 0,3
Klippeudstyr
Klippehøjde, mm 30-60 28-65	26-74
Klippebredde, cm	48 53 51
Knivstandard	Bioklipkniv597466510	Bioklipkniv529441810	Opsamlingskniv597466310
Knivtilbehør	N/A N/A Bioklipkniv		597466410
Græsopsamlerens kapacitet, l	N/A N/A 65

Godkendte batterier Type Batterikapacitet,	Ah	Spænding, V Vægt,	lb/kg
BLi20 Lithiumion 4,0 36 2,6/1,2
BLi200 Lithiumion 5,2 36 2,8/1,3
BLi300 Lithiumion 9,4 36 4,1/1,9
BLi550X Lithiumion 15,6 36 12,4/5,6
BLi950X Lithiumion 31,1 36 15,4/7,0

Godkendte opladere til de angivne batterier, BLi Indgangsspænding, V		Frekvens, Hz Effekt, watt
QC80 100-240 50-60 80
QC80F 12 0 80
QC330	100-240 50-60 330
QC500	100-240 50-60 500

Beskrivelse Plæneklipper
Varemærke Husqvarna
Type / model LB 548i, LC 551iV, LB 553iV
Identifikation Serienumrene fra 2022 og fremefter

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Bemyndiget organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har bekræftet, at bestemmelserne i Rådets direktiv 2000/14/EF, procedure for overensstemmelsesvurdering: Bilag VI.

Vedr. oplysninger om støjemission, se Tekniske data på side 127.

Huskvarna, 2022-10-14

$$ \Delta \cdot \partial u $$

Claes Losdal, udviklingschef/haveprodukter, Husqvarna AB

- Du må aldri feste motorbremshåndtaket permanent til håndtaket när motoren er i gang.

- Du må aldri løfte produktet når motoren er i gang. Hvis du har behov for å løfte produktet, må du først stoppe motoren,

Hvis du vil kontrollere motorbremsen, starter du motoren og slipper deretter motorbremshåndtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-

serviceverksted justere motorbremsen.

ADVARSEL: Les og forstå kapittelet om sikkerhet før du monterer produktet.

1. Fest flensskiven og håndtakets justeringsspak.

Slik forbereder du sensoren (tilbehør)

Lad batteriet før første gangs bruk. Batteriet er bare 30 % oppladet när det leveres til kunden.

Merk: Batteriladeren må kobles til den spenningen og frekvensen som er angitt på typeskiltet.

Merk: Hvis det er første gang du bruker batteriet, må du lade det. Et nytt batteri er bare 30 % ladet.

1. Kontroller at batteriet er tørt.

2. Koble multibatteriet til adapteren.

Slik starter du produktet

Slik stopper du produktet

Produktet stopper automatisk hvis du ikke bruker det på tre minutter.

Slik får du et godt resultat

• Kontroller at mutrene og skruene på produktet er trukket til.
• Sørg for at kablene på produktet ikke er i en posisjon der de kan bli skadet.

Slik bytter du kniven

a) Hvis du skifter kniv eller knivstøtte, må du også skifte ut knivbolten, sprengskiven og friksjonsskiven.

1. Start produktet for å teste kniven. Hvis kniven ikke er riktig festet, vil produktet vibrere, eller klipperesultatet vil ikke bli bra nok.

fullstendig overholder følgende EU-direktiver og -forskrifter:

Symboler på produkten

Märkning på produkten

Produkten har en batterisparfunktion (SavE) som ger längre drifttid.
