LIETOŠANAS INSTRUKCIJA LC 551iV HUSQVARNA

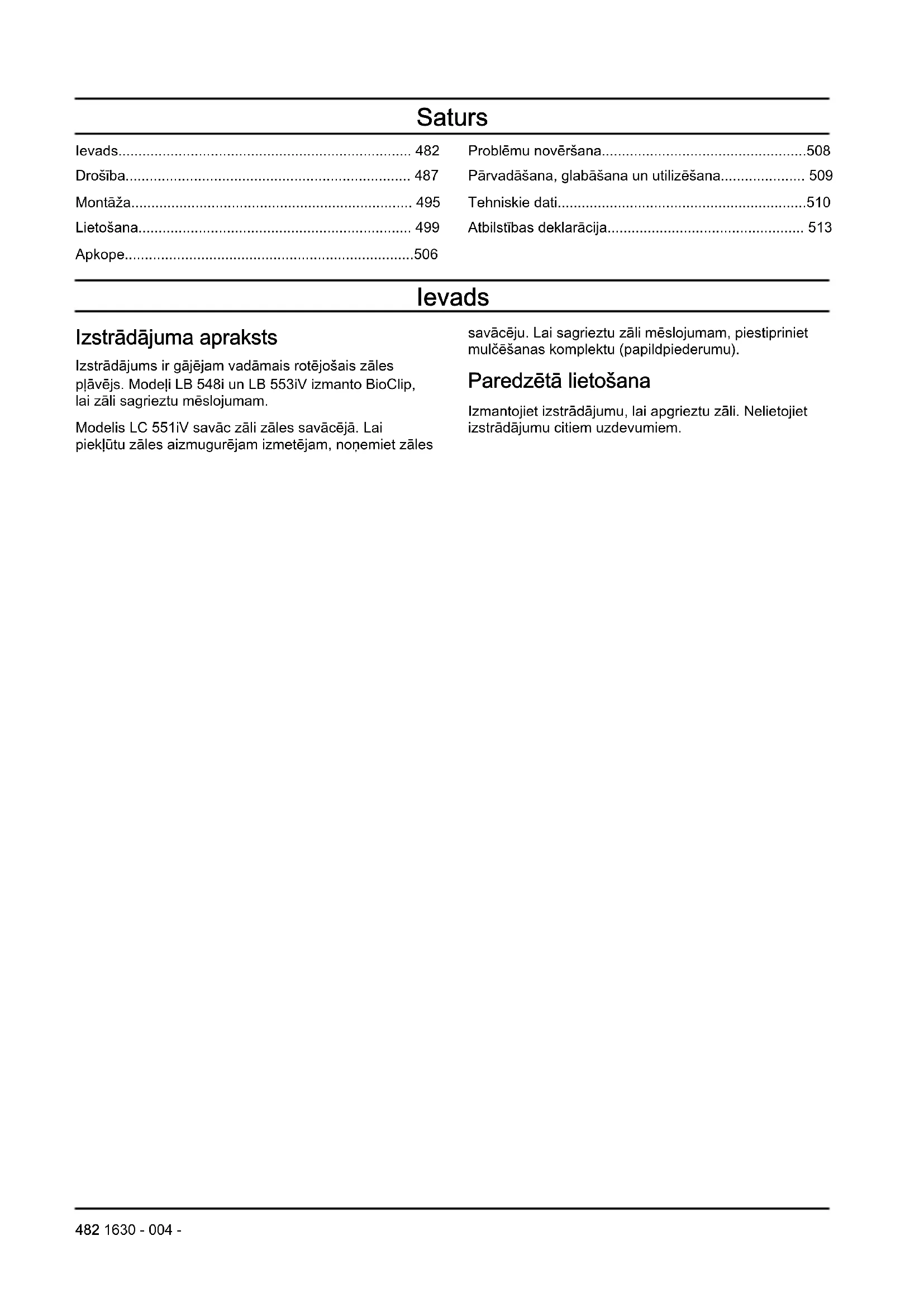

LV Lietošanas pamācība

levads.... 482
Drošība.... 487
Montāža.... 495
Lietošana.... 499
Apkope....506

Problēmu novēršana....508

Pārvadāšana, glabāšana un utilizēšana.... 509

Tehniskie dati....510

Atbilstības deklarācija.... 513

levads

Izstrādājuma apraksts

Izstrādājums ir gājējam vadāmais rotējošais zāles plāvējs. Modeli LB 548i un LB 553iV izmanto BioClip, lai zāli sagrieztu mēslojumam.

Modelis LC 551iV savāc zāli zāles savācējā. Lai pieklūtu zāles aizmugurējam izmetējam, noņemiet zāles

savācēju. Lai sagrieztu zāli mēslojumam, piestipriniet mulčēšanas komplektu (papildpiederumu).

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

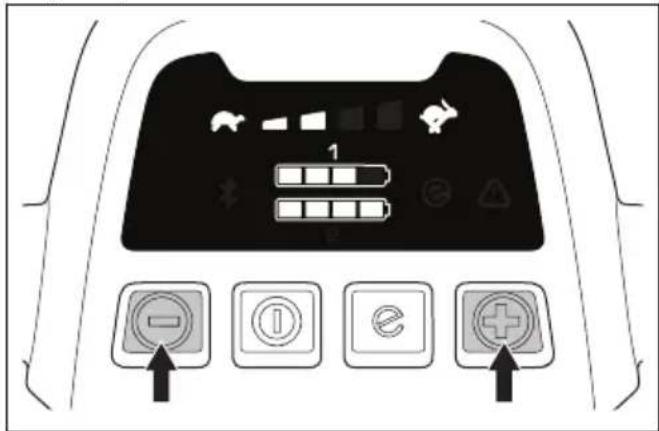

1. Vadības panelis
2. Motora bremžu rokturis
3. ledarbināšanas ierobežotājs
4. Zāles savācējs (LC 551iV)
5. Aizmugurējais pārsegs (LC 551iV)
6. Drošības atslēga
7. Roktura fiksators (LC 551iV)
8. Roktura regulēšanas svira (LB 548i)
9. Akumulatora pārsegs
10. Plaušanas augstuma vadības ierīce (LC 551iV)
11. leslēgšanas/izslēgšanas poga

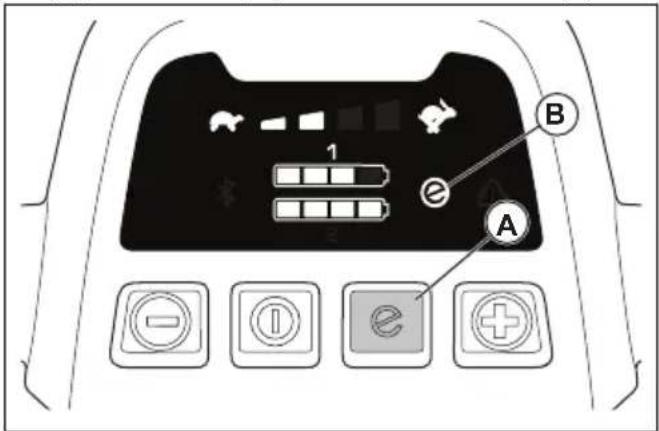

12. Poga SavE

13. Indikators SavE

14. Akumulatora indikators
15. Ātruma līmeņa indikators
16. Ātruma samazināšanas poga
17. Ātruma palielināšanas poga
18. Klūdu LED indikators
19. Plaušanas pārsegs
20. Gaisa ieplūdes atveres
21. Aizsargpärsegs (LC 551iV)
22. Datu plāksnīte
23. Piedziņas rokturis (LC 551iV)

24. Akumulatora lādētājs (piederums)

25. Akumulators (piederums)

26. Multi akumulators (piederums)

27. Adaptera plāksne (piederums)

28. Multi akumulatora adapteris (piederums)

29. Mulčešanas komplekts (LC 551iV)
30. Lietošanas rokasgrāmata

Izstrādājuma pārskats (LB 553iV)

LB 553iV

1. Vadības pults
2. Motora bremžu rokturis
3. ledarbināšanas ierobežotājs
4. Drošības atslēga
5. Roktura regulēšanas svira
6. Akumulatora pārsegs
7. Griešanas augstuma vadības ierīce
8. leslēgšanas/izslēgšanas slēdzis
9. Poga SavE
10. Indikators SavE
11. Akumulatora indikators
12. Ātruma līmeņa indikators
13. Ātruma samazināšanas poga
14. Ātruma palielināšanas poga
15. K|ūdu LED indikators
16. Griezēja pārsegs
17. Gaisa ieplüdes atveres

18. Aizsargpärsegs

19. Datu plāksnīte

20. Piedziñas vadības svira
21. Akumulatora lādētājs (piederums)
22. Akumulators (piederums)
23. Multi akumulators (piederums)
24. Adaptera plāksne (piederums)
25. Multi akumulatora adapteris (piederums)
26. Lietotāja rokasgrāmata

Simboli uz izstrādājuma

BRĪDINĀJUMS. Šis izstrādājums var būt bīstams un radīt smagas vai nāvējošas

traumas operatoram vai citām personām. Esiet uzmanīgi un lietojiet izstrādājumu pareizi.

Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms šī izstrādājuma lietošanas pārliecinieties, vai izprotat norādījumus.

Nodrošiniet, lai cilvēki un dzīvnieki atrastos drošā attālumā no darba zonas.

Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem.

Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošā asmens.

Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošajām daļām.

Pirms remonta vai apkopes darbu veikšanas iznemiet drošības atslēgu

Vides markējums.Izstrādājuma vai iepakojums nav sadzīves atkritumi. Nododiet to pārstrādei apstiprinātā elektrisko un elektronisko ierīču savākšanas punktā.

Šis izstrādājums atbilst spēkā esošajām EK direktīvām.

Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

Šis izstrādājums atbilst spēkā esošajām Baltkrievijas, Kazahstānas un Krievijas Muitas savienības direktīvām.

Šis izstrādājums atbilst spēkā esošajām UkrSEPRO direktīvām.

Šis izstrādājums atbilst spēkā esošajām RCM direktīvām. Attiecas tikai uz Austrāliju un Jaunzēlandi (AU/NZ).

Trokšna emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 510 un uz etiketes.

IPX4

Aizsardzība pret ūdens šlakstiem.

ledarbināšanas darbības modelim: no-spiediet pogu ON/OFF (leslēgts/izslēgts), atbrī-vojiet iedarbināšanas iero-bežotāju, no-spiediet moto-ra bremžu rokturi.

Atlaidiet motora bremžu rokturi, lai apturētu.

Lēni

Ātri

Skenējams kods

Piezīme: Pārējie uz izstrādājuma norādītie simboli/norādes atbilst dažu valstu sertifikācijas prasībām.

Markējumi uz izstrādājuma

BĪSTAMI! Netuviniet rokas un kājas.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

- ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav

nodrošinājis vai apstiprinājis ražotājs;

- izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes "Uzmanību!" un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju,

kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar

savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.
• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Nekādā gadījumā neļaujiet lietot ierīci bērniem vai cilvēkiem, kas nepārzina instrukcijas. Lietotāja vecums var būt norādīts vietējos noteikumos
• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi,

modrību, koordināciju un spriestspēju.

• Neizmantojiet izstrādājumu, ja tas ir bojāts.
• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

Darba zonas drošība

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet zemāk izklāstītos brīdinājumus.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.
• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.
• Nekad neizmantojiet izstrādājumu sliktos laika apstāklos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pērkona negaisa laikā. Izstrādājuma izmantošana sliktos laika apstāklos vai mitrā vai

slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamas situācijas, piemēram, padarot virsmas slidenas.

• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas var kavēt izstrādājuma drošu darbību.
• Skatieties, vai nav škēršlu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi škēršli.
• Pļaušana uz nogāzēm var būt bīstama. Nepļaujiet ħoti stāvās nogāzēs. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°
• Mainot braukšanas virzienu nogāzē, esiet īpaši piesardzīgs. Uz nogāzēm ar izstrādājumu strādājiet, virzoties škērsām tām. Nepārvietojieties augšup un lejup.
• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz redzamību.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 490.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.
• Nedarbiniet izstrādājumu lietus laikā un nepakļaujiet to lietus vai mitruma iedarbībai. Ja produktā iekļūst ūdens, palielinās elektriskās strāvas trieciena risks.
• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt valīgs un izraisīt traumas personai.
• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst valīgs.
• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu.

Apstādiniet motoru, pavelciet uz augšu drošības atslēgu un izņemiet akumulatoru. Pārbaudiet, vai izstrādājumam nav bojājumu. Novērsiet bojājumus vai uzticiet šo darbu pilnvarotajam apkopes pārstāvim.

• Nekādā gadījumā nepiestipriniet motora bremžu rokturi rokturim, kad motors ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem.
• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.
• Esiet piesardzīgi, velkot izstrādājumu atpakal.
• Nekādā gadījumā neceliet izstrādājumu uz augšu motora darbības laikā. Ja izstrādājums ir jāpaceļ, vispirms apstādiniet motoru, pavelciet uz augšu

drošības atslēgu un izņemiet akumulatoru.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Izslēdziet motoru, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.
• Nekādā gadījumā neskrieniet ar izstrādājumu motora darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekādā gadījumā nemēginiet veikt regulēšanas darbus dzinēja darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas aprīkojums nerotē.

Norādījumi par drošu darbu

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

- Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek.

Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.
• Velciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu, ja ir bojātas drošības ierīces.
• Nenoņemiet un nepārveidojiet drošības ierīces.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi.

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

Drošības atslēga

Drošības atslēga ir zem akumulatora pārsega. Drošības atslēga savieno akumulatoru, kas dzinējam nodrošina jaudu.

Drošības atslēgas pārbaude

Drošības atslēga savieno akumulatoru, kas dzinējam nodrošina jaudu.

- ledarbiniet un apstādiniet motoru. Ja drošības atslēga darbojas pareizi, motoru var iedarbināt tikai, kad atslēga ir drošības blokā.

Motora bremžu rokturis

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

Lai pārbaudītu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas 3 sekundēs, lieciet pilnvarotā

Husqvarna apkopes pārstāvim noregulēt dzinēja bremzes.

ledarbināšanas ierobežotāja pārbaude

Pārbaudiet iedarbināšanas ierobežotāju, lai pārliecinātos, ka tas novērš dzinēja darbību.

1. Pabīdiet bremžu rokturi stūres virzienā. ledarbināšanas ierobežotājs aptur kustību.

2. Izstumiet iedarbināšanas ierobežotāju.

1. Atlaidiet iedarbināšanas ierobežotāju un pārliecinieties, ka tas atgriežas sākotnējā pozīcijā.

Akumulatora drošības norādes

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu,

izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

- Izmantojiet Husqvarna atkārtoti uzlādējamos akumulatorus kā strāvas avotu tikai saistītiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.

- Nelietojiet vienreiz lietojamus akumulatorus.

- Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, monētām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.

- Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.

- Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām.

Akumulators var eksplodēt un radīt apdegumus un/vai kīmiskos apdegumus.

- Akumulatoru nedrīkst pakļaut lietus un mitruma ietekmei.

- Akumulatoru nedrīkst pakļaut mikroviļņu un augsta spiediena ietekmei.

• Akumulatoru nedrīkst izjaukt vai saspiest.
• Ja rodas akumulatora noplūde, neļaujiet šķidrumam nonākt saskarē ar ķerneni vai acīm. Ja pieskaraties šķidrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un meklējiet medicīnisko palīdzību.
• Akumulatoru drīkst temperatūrā no -10 °C līdz 40 °C.
• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet šeit: Akumulatora un akumulatora lādētāja tīrīšana lpp. 508.
• Nelietojiet defektīvu vai bojātu akumulatoru.
• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, monētu, rotaslietu.

Akumulatora lādētāja drošības norādes

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet QC akumulatoru lādētājus tikai Husqvarna rezerves akumulatoru uzlādei.
• Pastāv elektriskās strāvas trieciena vai īssavienojuma

risks. Neievietojiet nekādus priekšmetus lādētāja gaisa atverēs. Nemēginiet demontēt akumulatora lādētāju. Nesavienojiet lādētāja spailes ar metāla priekšmetiem. Izmantojiet pārbaudītu elektrotīkla kontaktligzdu.

- Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu risku noklūt apstāklos, kad var tikt gūtas smagas vai letālas traumas, mēs iesakām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Regulāri pārliecinieties, vai akumulatora lādētāja strāvas vads nav bojāts un vai tajā nav plaisu.
• Nevelciet akumulatora lādētāju aiz strāvas vada. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Nevelciet aiz strāvas vada.
• Strāvas vadu un pagarinājuma kabelus turiet tālāk prom no ūdens, ellas un asām apmalēm. Nodrošiniet, lai

kabelis netiktu iespiests durvīs, nožogojumos un līdzīgās konstrukcijās. Tādā gadījumā var notikt strāvas izvade no lādētāja.

• Netīriet akumulatora lādētāju ar ūdeni.
• Akumulatora lādētāju drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām tikai atbildīgās personas uzraudzībā vai pēc norādījumu par akumulatora lādētāja lietošanu drošā veidā saņemšanas un iespējamo risku izprašanas. Bērni nedrīkst spēlēties ar šo akumulatora lādētāju. lerīces tīrīšanu un apkopes darbus bērni drīkst veikt tikai atbildīgās personas uzraudzībā.
• Neizmantojiet akumulatora lādētāju tādu akumulatoru uzlādei, kas nav atkārtoti uzlādējami.
• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Nepārklājiet akumulatora lādētāju. Ja konstatējat dūmus vai uguni,

izraujiet akumulatora lādētāja kontaktdakšu.

• Nelietojiet defektīvu vai bojātu akumulatora lādētāju.
• Lādējiet akumulatoru tikai telpā, kur ir laba gaisa plūsma un kur tas nav pakļauts saules gaismai. Nelādējiet akumulatoru mitrumā.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet zemāk izklāstītos brīdinājumus.

• Pirms veicat izstrādājuma apkopi, izņemiet drošības atslēgu.
• Veiciet apkopes darbus pareizi, lai palielinātu izstrādājuma darbmūžu un samazinātu nelaimes gadījumu risku. Uzticiet remontdarbu veikšanu apstiprināta apkopes uzņēmuma pārstāvim. Lai saņemtu papildinformāciju, sazinieties ar tuvāko apkopes pārstāvi.
• Veiciet tikai tos apkopes darbus, kas norādīti lietošanas rokasgrāmatā.
• Lietojot griešanas aprīkojumu, uzvelciet izturīgus cimdus.

Asmens ir loti ass, un ar to var viegli sagriezties.

- Uzturiet griezēja malas ir asas un tīras, lai nodrošinātu vislabāko un drošāko veiktspēju.

- Nodrošiniet, lai produktu regulāri pārbaudītu servisa centra darbinieki un tiktu veikta vajadzīgā regulēšana un remontdarbi.

- Nomainiet bojātās, nodilušās un salūzušās detaļas.

- levērojiet piederumu mainas norādījumus. Lietojiet tikai

ražotāja apstiprinātos piederumus.

- Kad izstrādājumu neizmantojat, turiet to, akumulatoru un akumulatora lādētāju atstatu vienu no otra sausās un slēgtās telpās. Nodrošiniet, lai bērni un nepiederošas personas nepiekļūst izstrādājumam, akumulatoram vai akumulatora lādētājam.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus.

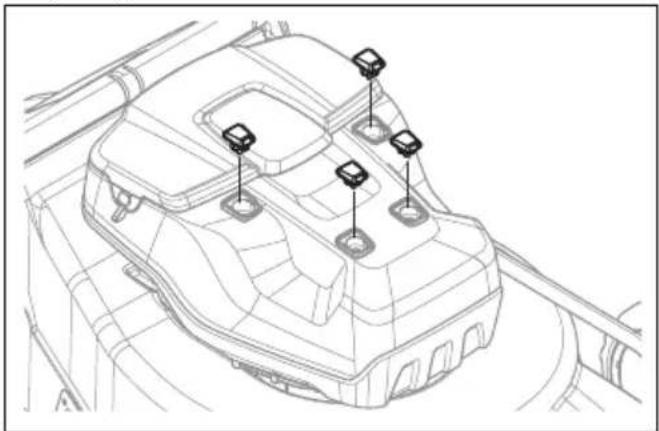

Multi akumulatora (piederums) uzstādīšana un noņemšana

1. Noņemiet 4 gumijas vāciņus un 4 skrūves no motora pārsega.

1. Uzlieciet adaptera plâksni uz motora pârsega.

2. Piestipriniet adaptera plāksni ar 4 komplektācijā iekļautajām skrūvēm ar 5–6 Nm griezes momentu.

1. Spiediet iekšā akumulatora adapteri akumulatora nodalījumā, līdz atskan klikšķis.


1. Lai noņemtu multi akumulatoru, veiciet darbības pretējā secībā.

BRĪDINĀJUMS: Nepiestipriniet vadu pie roktura pārāk valīgi. Vads var atvienoties no roktura un radīt traumas.

Roktura regulēšana (LC 551iV)

1. Atlaidiet apakšējos fiksatorus.
2. Pārvietojiet fiksatorus uz rievu apakšējo galu izstrādājuma kreisajā un labajā pusē.

1. lestatiet roktura augstumu vienā no diviem pieejamiem stāvokliem.

2. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikšķis.

CLICK!

1. Pilnībā pievelciet fiksatorus.

Roktura montāža (LB 548i, LB 553iV)

1. Noņemiet roktura uzgriezni un paplāksni no plāksnes uz augšējā roktura.
2. Novietojiet augšējo rokturi pozīcijā virs apakšējā roktura.

IEVĒROJIET: Pārliecinieties, vai troses nesapinas un netiek bojātas.

1. Piestipriniet paplāksni un roktura regulēšanas sviru.

1. Pagrieziet rokturi uz sāniem, lai nodrošinātu piemērotu ekspluatācijas pozīciju, kad izstrādājumu ekspluatējat sienas tuvumā.

Zāles savācēja (LC 551iV) montāža

1. Piestipriniet zāles uztvērēja rāmi zāles maisam tā, lai maisa stingrā daļa būtu apakšā. Nodrošiniet, lai rāmja rokturis ir zāles maisa augšdaļā.

1. lestipriniet zāles uztvērēja rāmja apakšdaļu zāles uztvērēja apakšdaļas rievā.

2. Piestipriniet zāles maisu zāles uztvērēja rāmim ar spailēm.

1. Paceliet aizmugurējo pārsegu.
2. Piestipriniet zāles savācēju pie šasijas augšmalas.
3. levietojiet zāles savācēja apakšējo daļu zāles izmešanas atverē.

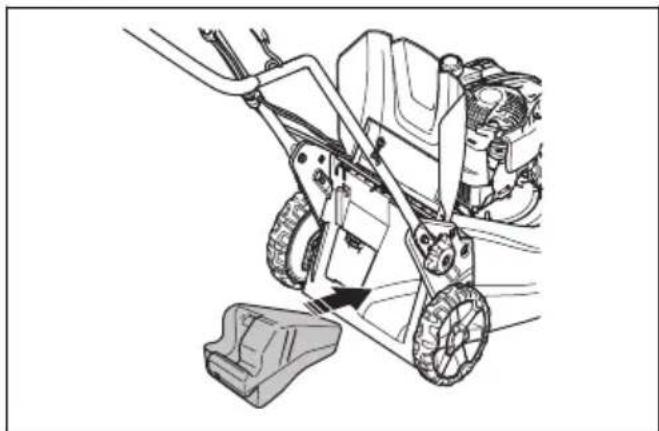

Mulčešanas aizbāžna (LC 551iV piederums) montāža

1. Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju.
2. levietojiet mulčēšanas ieliktni zāles izmešanas atverē.

1. Nomainiet asmeni pret mulčešanas asmeni, kas tiek nodrošināts kopā ar mulčešanas komplektu. Skatiet šeit: Asmens nomainišana lpp. 507.

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalu par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma dalām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai savienotu un registrētu produktu.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ ir mākoņrisinājums, kas komerciālo mašīnu parka vadītājam nodrošina pārskatu par visiem izstrādājumiem. Produktā ir jābūt Husqvarna Fleet Services™ uzstādītam sensoram. Produkts ir sagatavots Husqvarna Fleet Services™ sensora instalēšanai. Papildinformāciju par Husqvarna Fleet Services™ skatiet šeit: www.husqvarna.com.

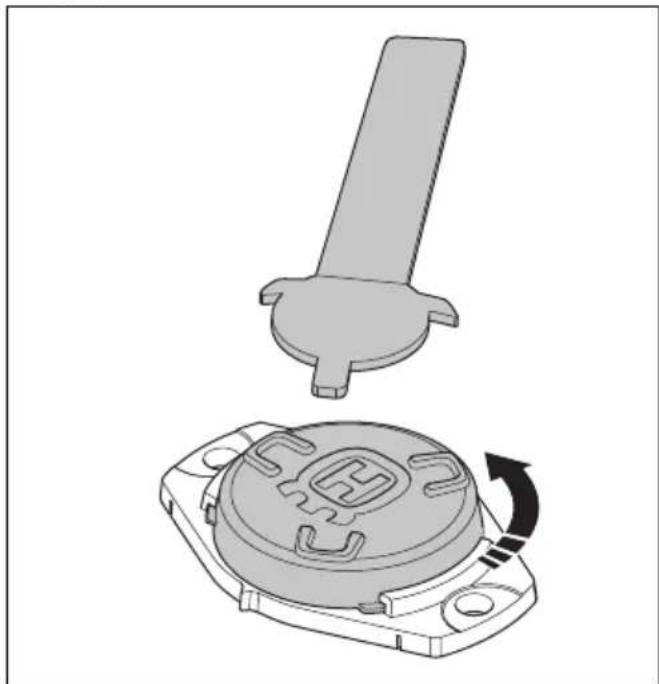

Sensora (piederums) sagatavošana

1. Izmantojiet sensora atslēgu, lai atvērtu sensora vāku.

1. Lejupielādējiet Husqvarna Fleet Services ^TM programmu.

2. Piesakieties lietotnē Husqvarna Fleet Services ^TM .

3. Vieciet savienošanu pārī. Skatiet šeit: Savienošana pārī starp programmu un izstrādājumu lpp. 499

Savienošana pārī starp programmu un izstrādājumu

1. Piesakieties lietotnē Husqvarna Fleet Services ^TM .
2. Atlasiet savu izstrādājumu programmā.
3. Noskenējiet aiz sensora esošo kodu ar mobilo ierīci, lai instalētu sensoru programmā.

Piezīme: Savienošana pārī starp programmu un izstrādājumu ir jāveic tikai vienreiz.

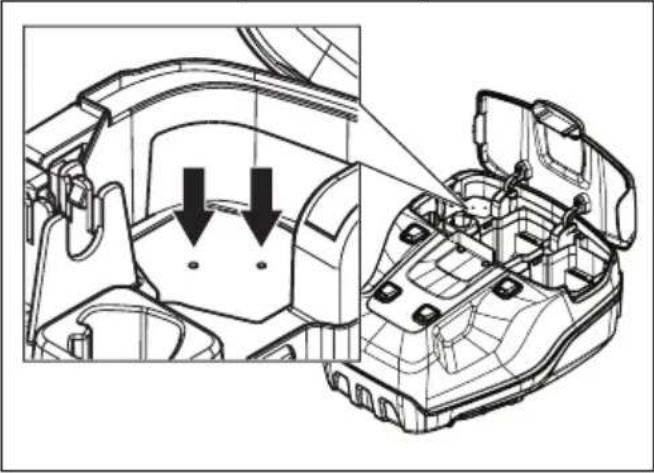

Sensora uzstādīšana

1. Pārliecinieties, vai sensoru ir savienots ar Husqvarna Fleet Services™ programmu. Skatiet šeit: Savienošana pārī starp programmu un izstrādājumu lpp. 499.
2. Izurbiet 2 atveres pie atzīmēm korpusa slotā.

Piezīme: Pārliecinieties, vai atverēm ir tāds pats diametrs kā sensora komplektācijā esošajām kniedēm.

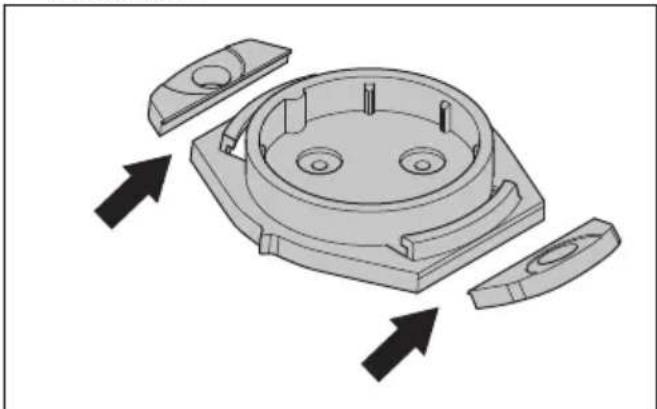

1. Izmantojiet knaibles, lai nonemtu ārējās atveres uz sensora slota.

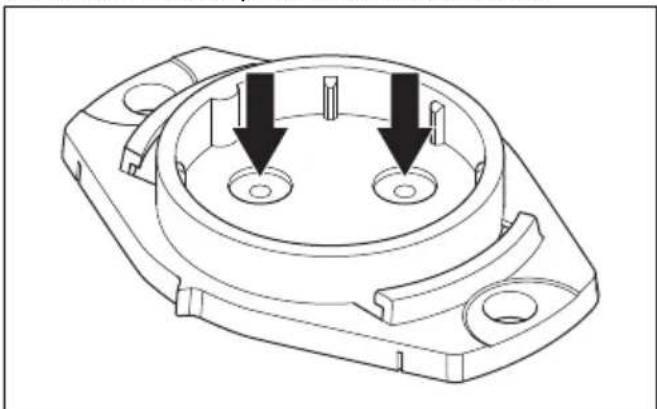

1. Izurbiet 2 atveres pie atzīmēm sensora slotā.

1. Piestipriniet sensora slotu ar kniedēm.

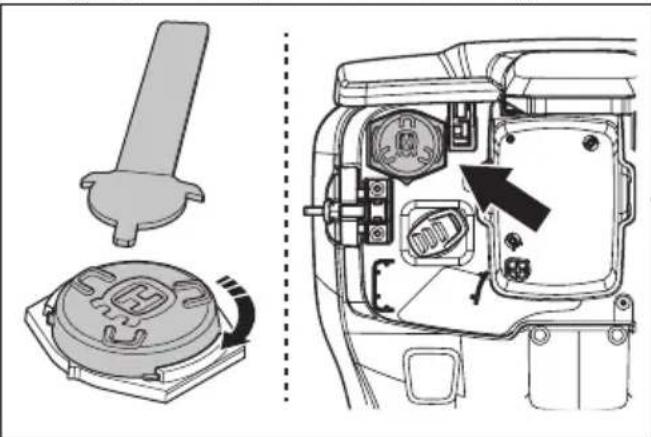

2. Uzstādiet sensoru sensora slotā. Izlīdziniet balto atzīmi uz sensora ar atzīmi uz sensora slota.

1. Aizveriet vāku uz sensoru un aizslēdziet to ar sensora atslēgu. Pārliecinieties, vai Husqvarna "H" augšdaļa ir vērsta prom no drošības atslēgas.

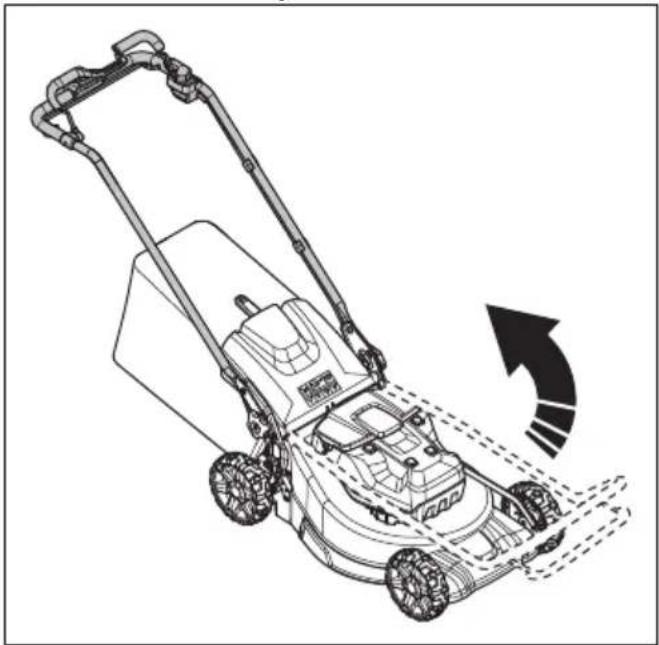

Izstrādājuma novietošana darbības pozīcijā (LC 551iV)

1. Paceliet rokturi uz augšu.

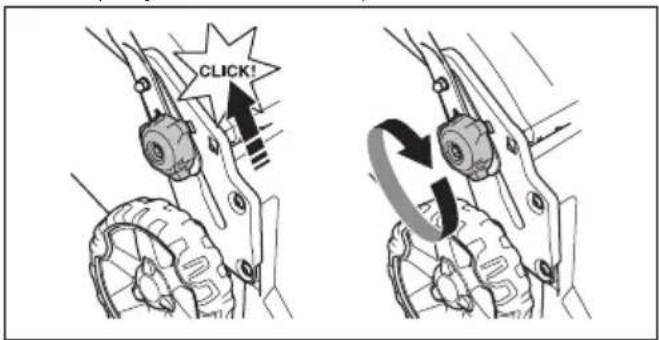

1. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikškis.

CLICK!

1. Pilnībā pievelciet fiksatorus.

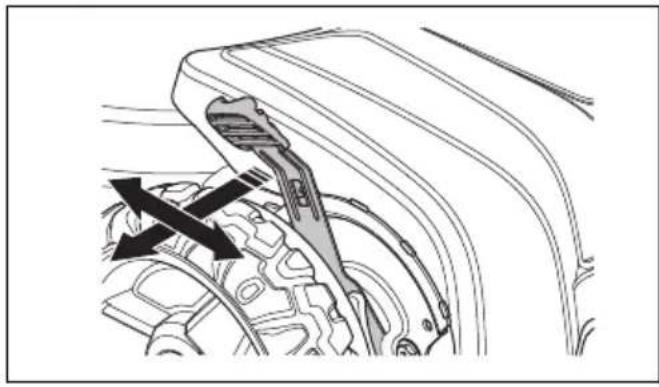

Plaušanas augstuma regulēšana (LB 548i, LC 551iV)

Griešanas augstumu var noregulēt 6 līmeņos.

1. Lai palielinātu griešanas augstumu, pabīdiet griešanas augstuma sviru riteņa virzienā un pēc tam uz aizmuguri.

2. Lai samazinātu griešanas augstumu, pabīdiet griešanas augstuma sviru riteņa virzienā un pēc tam uz priekšu.

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi.

Plaušanas augstuma regulēšana (LB 553iV)

Griešanas augstumu var noregulēt 5 līmeņos.

1. Lai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri.
2. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu.

IEVĚROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi.

Akumulators

BRĪDINĀJUMS: Pirms izmantojat akumulatoru, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to. Izlasiet arī akumulatora un akumulatora lādētāja komplektā iekļauto lietotāja rokasgrāmatu un pārliecinieties, vai izprotat to.

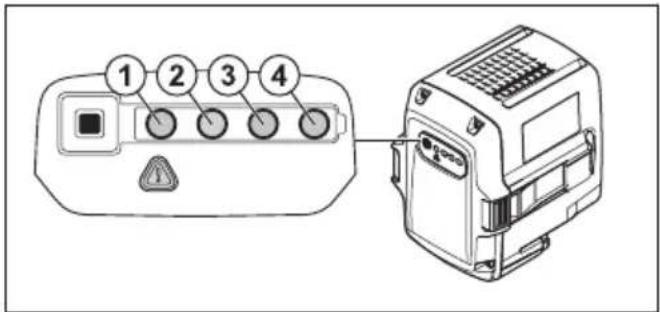

Akumulatora status

Displejā ir redzams akumulatora atlikušais uzlādes līmenis un akumulatora kļūdu ziņojumi. Akumulatora uzlādes līmenis ir redzams 5 sekundes pēc produkta izslēgšanas vai akumulatora indikatora pogas

nospiešanas. Ja radusies klūda, iedegas akumulatora brīdinājuma simbols. Skatiet šeit: Akumulators lpp. 508

1 2 3 4

LED indikatori Akumulatora	statuss
Deg visi LED indikatori Pilnī	bā uzlādēts (75–100%)
Deg 1., 2. un 3. LED indikators	Akumulatora uzlādes lī-menis ir 50–75%
Deg 1. un 2. LED indikators	Akumulatora uzlādes lī-menis ir 25–50%
Deg 1. LED indikators Akumulatora uzlādes lī-menis ir 0–25%
Mirgo 1. LED indikators Akumulators ir tukšs. Uzlādējiet akumulatoru.

Akumulatora uzlāde

Pirms pirmās lietošanas reizes uzlādējiet akumulatoru. Akumulators ir tikai 30% uzlādēts, kad tiek piegādāts klientam.

Piezīme: Pievienojiet akumulatora lādētāju strāvas avotam, kura spriegums un frekvence atbilst uz datu plāksnītes norādītajiem.

Akumulators netiek lādēts, ja tā temperatūra pārsniedz 50 °C. Akumulatora lādētājs samazina akumulatora temperatūru, pirms tiek sākta uzlāde.

1. Savienojiet vienu akumulatora lādētāja strāvas vada galu ar akumulatora lādētāja ligzdu.
2. Savienojiet akumulatora lādētāja strāvas vada otru galu ar zemētu kontaktligzdu. Vienreiz iemirgosies akumulatora lādētāja zalais LED indikators.

1. levietojiet akumulatoru lādētājā. Kad akumulators ir pareizi savienots ar akumulatora lādētāju, tajā deg zaļais indikators.

1. Kad deg visi akumulatora LED indikatori, akumulators ir pilnībā uzlādēts. Akumulatora uzlādes laiks nedrīkst pārsniegt 24 stundas.
2. Lai atvienotu akumulatora lādētāju no kontaktligzdas, velciet kontaktdakšu, nevis strāvas vadu.
3. Iznemiet akumulatoru no lādētāja.

Akumulatora uzlādes statuss

Husqvarna litija jonu akumulatoru drīkst uzlādēt un lietot neatkarīgi no uzlādes līmeņa. Akumulators netiek bojāts. Pilnībā uzlādēts akumulators nesamazinās uzlādes kapacitāti pat tad, ja pēc uzlādes to atstāj lādētājā.

LED indikators	Uzlādes status
Mirgo 1. LED indikators 0–25%
Deg 1. LED indikators, mirgo 2. LED indikators	20–50%
Deg 1. un 2. LED indika-tors, mirgo 3. LED indika-tors	50–75%
Deg 1., 2. un 3. LED indi-kators, mirgo 4. LED indi-kators	75–100%
Deg 1., 2., 3. un 4. LED indikators	Pilnībā uzlādēts

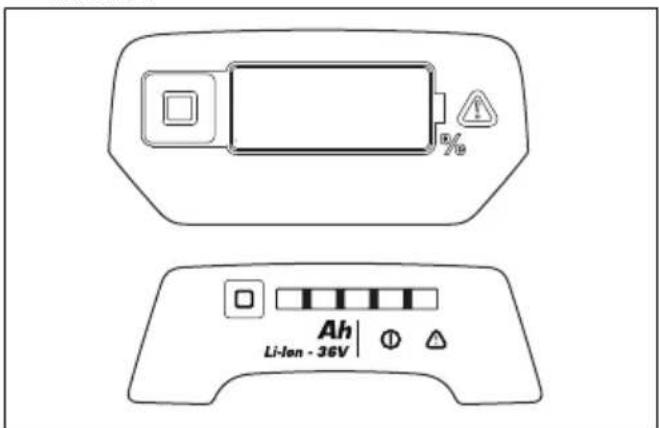

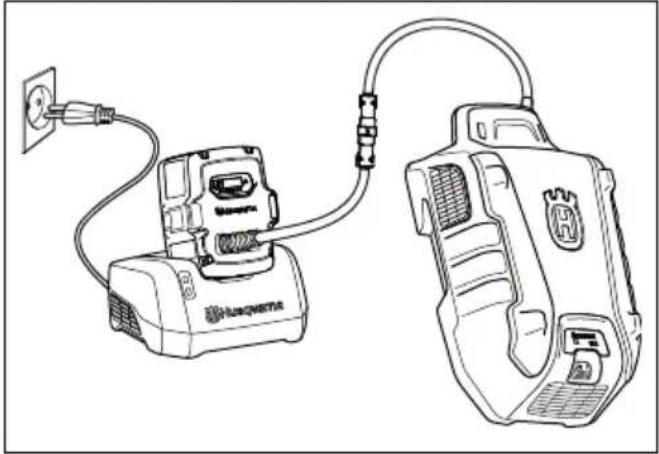

Multi akumulatora uzlāde

Piezīme: Ja akumulatoru lietojat pirmo reizi, uzlādējiet to. Jauns akumulators ir uzlādēts tikai par 30%.

1. Pārliecinieties, vai akumulators ir sauss.

2. Pievienojiet multi akumulatoru pie adaptera.

1. levietojiet adapteri akumulatoru lādētājā.
2. Pārliecinieties, vai iedegas akumulatora lādētāja zaļais uzlādes LED indikators. Tas nozīmē, ka adapteris un multi akumulators ir savienoti pareizi.

1. Kad deg visi akumulatora LED indikatori un adapteris rāda 100%, akumulators ir pilnībā uzlādēts.

% Li-Ion - 36V Ah ① ▲

Adapteris rāda uzlādes stāvokli ar 1% iedaļām. Uzlādes sākumā ir iespējamas nelielas novirzes.

1. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Neraujiet kabeli.
2. Nonemiet adapteri no akumulatora lādētāja.
3. Nonemiet multi akumulatoru no adaptera.

Piezīme: Lai iegūtu papildinformāciju, skatiet multi akumulatora un akumulatora lādētāja rokasgrāmatas.

Izstrādājuma iedarbināšana

1. Paceliet akumulatora vāciņu.
2. levietojiet uzlādētu akumulatoru 1. akumulatora slotā zem akumulatora pārsega. Lai nodrošinātu ilgāku darbību, ievietojiet otru uzlādētu akumulatoru 2. akumulatora slotā.
3. Atvienojiet drošības atslēgu no drošības atslēgas turētāja.
4. lebīdiet drošības atslēgu drošības slēdzenē.

1. Stāviet aiz izstrādājuma.
2. Vadības pultī nospiediet leslēgšanas/izslēgšanas pogu. Izgaismojas displejs.
3. Atbrīvojiet iedarbināšanas ierobežotāju.

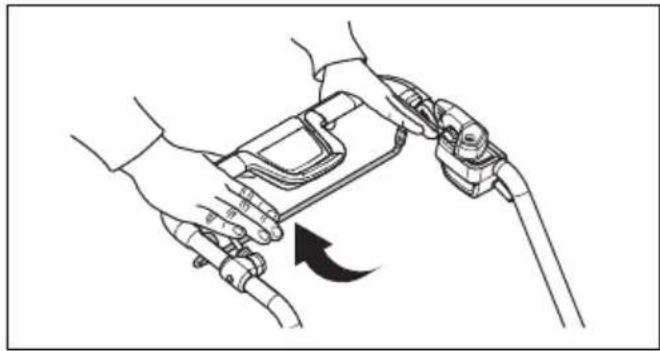

Piedziņas izmantošana riteniem (LC 551iV)

- Velciet piedziņas rokturi stūres virzienā, lai iedarbinātu piedziņu.

- Lai iestatītu piedziņas ātrumu 4 soļos, vadības pulti nospiediet + un -.

- Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu škērslim.

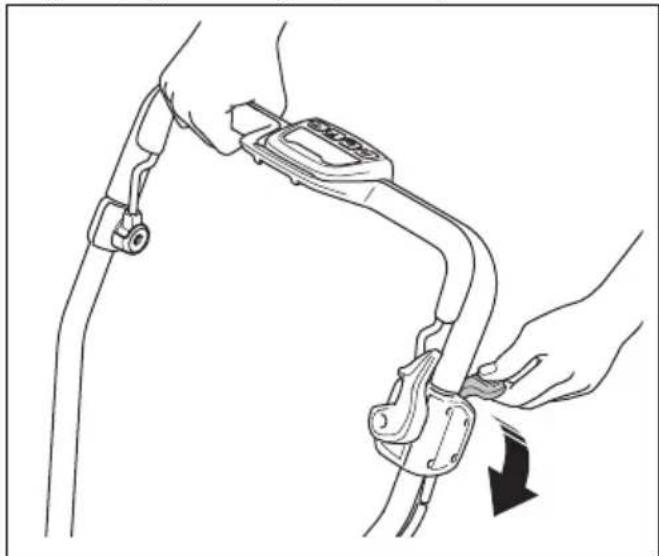

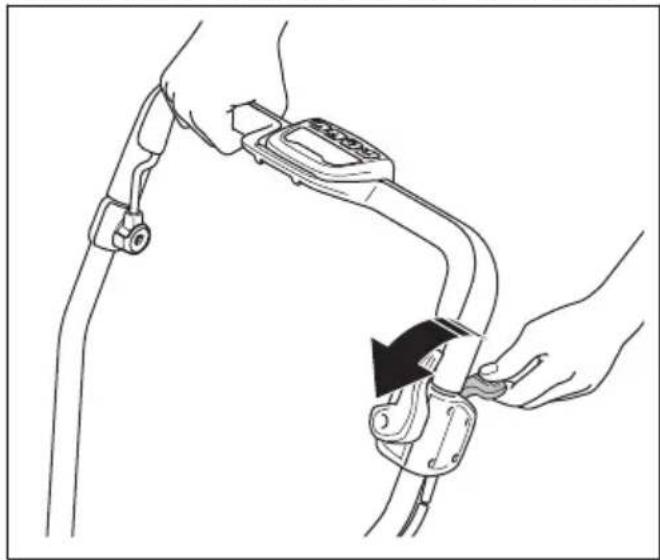

Piedziņas izmantošana riteniem (LB 553iV)

1. ledarbiniet izstrādājumu, skatiet Izstrādājuma iedarbināšana lpp. 503.

2. Lai sāktu braucienu, velciet piedziņas vadības sviru.

1. Spiediet pogas + un -vadības pulti, lai iestatītu piedziņas ātrumu.

1. Spiediet piedziņas vadības sviru, lai atvienotu piedziņu, piemēram, ja ejat tuvu škērslim.

Produkta pārvietošana ar atvienotu plaušanas aprīkojumu (LB 553iV)

• Aktivizējiet iedarbināšanas ierobežotāju.
• Pavelciet augšup piedziņas vadības sviru.
• Turiet piedziņas vadības sviru un pārvietojiet produktu.
• Atlaidiet piedziņas vadības sviru un deaktivizējiet iedarbināšanas ierobežotāju, lai turpinātu darbību.

Funkcijas SavE izmantošana

Izstrādājumam ir akumulatora energijas taupīšanas funkcija (SavE), kas nodrošina ilgāku akumulatora darbības laiku.

1. Lai sāktu lietot funkciju, nospiediet pogu SavE (A). Displejā iedegas simbols SavE (B).

2. Lai pārtrauktu izmantot funkciju, nospiediet SavE pogu vēlreiz. Displejā izdziest simbols SavE (B).

A B 1 e A

Piezīme: Funkcija SavE tiek apturēta automātiski, ja virsmas apstākļu dēl ir nepieciešama lielāka jauda. Funkcijas SavE lietošana tiek sākta automātiski vēlreiz, kad virsmas apstākļi to pieļauj.

PowerBoost funkcija

Ja ar produktu tiek griezta gara vai mitra zāle, dzinējs automātiski palielina apgriezienu skaitu. Lai taupītu akumulatora laiku, motors pāriet atpakal standarta režīmā automātiski, kad PowerBoost funkcija nav nepieciešama.

Motora noslāpšana

Darbības laikā asmens un motors var īslaicīgi apstāties škēršlu dēl, piemēram, uzkrājoties zālei zem plaušanas pārsega. Ja tā notiek un motora bremzes rokturis ir nospiests, zāles plāvējs mēgina automātiski atsākt darbību. Ja zāles plāvējs neatsāk darboties 5–10 sekunžu laikā, var būt nepieciešams iztīrīt plaušanas pārsega apakšdaļu. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Izstrādājuma tīrīšana lpp. 508.

BRĪDINĀJUMS: Ja motors apstājas, zāles plāvējs automātiski mēgina atsākt darbu pēc 5–10 sekundēm. Nogaidiet vismaz 15 sekundes un tikai tad veiciet plaušanas pārsega pārbaudi.

BRĪDINĀJUMS: Pirms plaušanas pārsega pārbaudes atlaidiet motora bremzes rokturi, pagrieziet drošības atslēgu stāvoklī 0, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes. Pastāv traumas gūšanas risks, ja šķērslis tiek noņemts un zāles plāvējs nejauši sāk darboties.

Izstrādājuma izslēgšana

Izstrādājums tiek automātiski apturēts, ja to neizmanto 3 minūtes.

1. Atlaidiet motora bremžu rokturi, lai apturētu motoru.

1. Vadības pulti nospiediet leslēgšanas/izslēgšanas pogu. Displejā izdziest visi LED indikatori un simboli.

1. Iznemiet drošības atslēgu no drošības slēdzenes un ievietojiet to drošības atslēgas turētājā.

Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens ari patērē mazāk energijas nekā truls asmens.
• Neplaujiet vairāk par ½ no zāles garuma. Vispirms plaujiet ar lielu plaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet plaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ľoti gara, plaujiet lēni un, ja nepieciešams, dariet to divreiz.
• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.
• Uzturiet plaušanas pârsegu tîru. Zâles un netîrumu uzkrāšanās plaušanas pârsega iekšpusē var pasliktināt plaušanas rezultātu. Skatiet: Izstrādājuma tīrīšana lpp. 508.

Zāles griešana bez pievienota zāles savācēja vai mulčēšanas aizbāžņa (LC 551iV)

1. Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju.
2. Ja ir pievienots mulčēšanas aizbāznis un mulčēšanas asmens, nonemiet tos.
3. Pirms produkta lietošanas aizveriet aizmugurējo vāku.

Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem aizmugurējā pārsega.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Papildinformāciju skatiet šeit: www.husqvarna.com.

Apkopes grafiks

Apkopes intervāli tiek aprēkināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā.

Informāciju par apkopes darbiem, kas atzīmēti ar zvaigznīti *, skatiet šeit Norādījumi par drošu darbu lpp. 490.

	Katrā lie-tošanas reizē	Reizi mē-nesī	Katru se-zonu
Veiciet vispārīgu pārbaudi. X
Notīriet transmisijas pārsegus. Pārliecinieties, vai uz motora nav zāles. X
Pārbaudiet iedarbināšanas ierobežotāju. * X
Pārliecinieties, vai izstrādājuma drošības ierīces nav bojātas. * X
Pārbaudiet, vai zāles savācējs nav nodilis vai bojāts. X
Pārbaudiet griešanas aprīkojumu. X
Pārbaudiet griešanas pārsegu. * X
Pārbaudiet motora bremžu rokturi. * X
Pārliecinieties, vai ieslēgšanas/izslēgšanas poga darbojas pareizi un nav bojāta. X
Pārbaudiet, vai akumulators nav bojāts. X
Pārbaudiet akumulatora uzlādi X
Pārliecinieties, vai akumulatora atbrīvošanas pogas darbojas pareizi un vai iz-strādājuma akumulators tiek fiksēts vietā.	X
Iztīriet gaisa ieplūdes atveres. Pārliecinieties, vai uz gaisa ieplūdes atverēm nav zāles vai netīrumu.	X
Pārbaudiet, vai nav akumulatora bojājumu un pārliecinieties, vai tas darbojas pareizi.		X
Notīriet zem aizsargpārsega (LC 551iV, LB 553iV). X
Pārbaudiet savienojumus starp akumulatoru un izstrādājumu. Pārbaudiet arī sa-vienojumu starp akumulatoru un akumulatora lādētāju.			X

Vispārējas pārbaudes veikšana

• Pārliecinieties, vai uzgriežni un skrūves uz izstrādājuma ir cieši pievilkti.
• Pārliecinieties, vai produkta kabeli nav novietoti tā, ka tie var tikt bojāti.

Asmens nomainišana

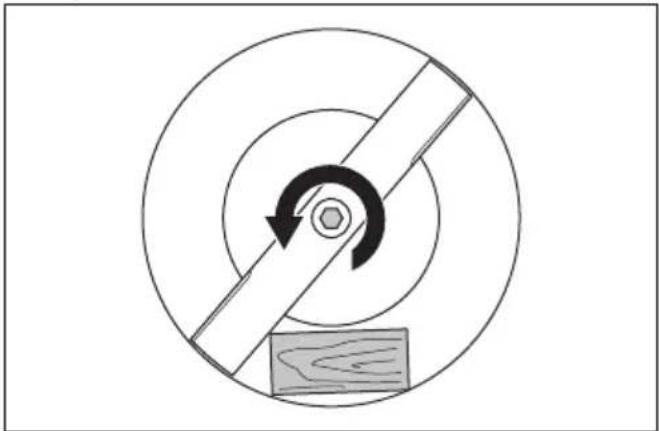

1. Blokējiet asmeni ar koka klucīti.

1. Pārbaudiet, vai naža adapteris un asmens skrūve nav bojāti.
   a) Ja nomaināt naža adaptera asmeni, nomainiet ari asmens skrūvi, atsperes paplāksni un berzes paplāksni.
2. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā nav saliekta.

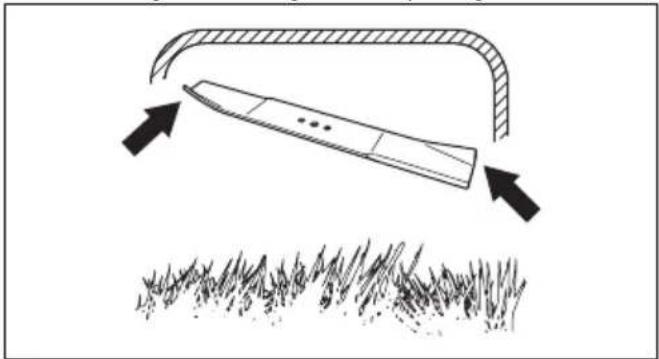

3. Kad piestiprināt jauno asmeni, pārliecinieties, vai saliektie gali ir vērsti griēšanas pārsega virzienā.

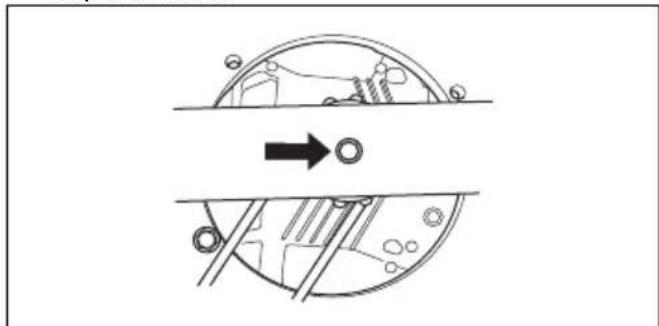

1. Pārliecinieties, vai asmens ir salāgots ar motora vārpstas centru.

1. Blokējiet asmeni ar koka klucīti.

1. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Lietojiet aizsargcimdus. Asmens ir loti ass, un ar to var viegli sagriezties.

1. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, izstrādājums vibrē vai plaušanas rezultāts nav apmierinošs.

Izstrādājuma tīrīšana

• Plastmasas daļas notīriet ar tīru un sausu drāniņu.
• Produkta tīrīšanai neizmantojiet ūdeni. Ūdens var ieklūt akumulatorā vai dzinējā un rādīt īssavienojumu vai produkta bojājumus.
• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.
• Nonemiet aizsargpārsegu un izmantojiet birsti, lai iztīrītu aizsargpārsega iekšpusi no zāles.

Akumulatora un akumulatora lādētāja tīrīšana

BRĪDINĀJUMS: Netīriet akumulatoru un tā lādētāju ar ūdeni.

BRĪDINĀJUMS: Akumulatora tīrīšanai neizmantojiet kimikālijas.

• Pirms ievietojat akumulatoru lādētājā, pārliecinieties, ka akumulators un akumulatora lādētājs ir tīrs un sauss.
• Tiriet akumulatora spailes ar saspiestu gaisu vai izmantojiet mīkstu un sausu drānu.

- Tīriet akumulatora un lādētāja virsmas ar mīkstu un sausu drānu.

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu, pavelciet drošības atslēgu uz augšu, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Laujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar škērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

Problēmu novēršana

Akumulators

LED indikators uz akumulatora	Cēlonis Risinājums
LED indikators mirgo zaļā krāsā	Akumulatora spriegums ir zems. Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 502.
Mirgo klūdu LED indikators.	Zems akumulatora uzlādes līmenis. Uzlādējiet akumulatoru. Skatiet šeit: Akumulators lpp. 508.
	Temperatūra darba vidē ir pārāk aug-sta vai pārāk zema.	Akumulatoru drīkst temperatūrā no -10 °C līdz 40 °C.
	Pārspregums. Pārbaudiet, vai tīkla spriegums atbilst tam, kas ir norādīts uz izstrādājuma datu plāksnītes.
Deg klūdu LED indikators.	Pārāk liela elementu sprieguma atš-ķirība (1 V).	Sazinieties ar pilnvarotu apkopes pārstāvi.

Akumulatora lādētājs

LED indikators uz akumulatora lādētāja	Cēlonis Risinājums
Mirgo kļūdu LED indikators.	Temperatūra darba vidē ir pārāk augsta vai pārāk zema.	Akumulatora lādētāju lietojiet temperatūra no 5 °C līdz 40 °C.
Deg kļūdu LED indikators.		Sazinieties ar pilnvarotu apkopes pārstāvi.

Vadības pults

Klūdas kods (mirgošanas reižu skaits)	lespējamās klūmes lespējamā procedūra
1 Transmisijas motors	ir pārāk karsts. Laujiet izstrādājumam atdzist.	Pārliecinieties, vai uz transmisijas nav zāle. Vajadzības ga-dījumā notīriet transmisijas pārsegu.
5 Motora apgriezienu skaits	skaits pārāk samazinās, un motors apstājas.	Notīriet griešanas korpusu un palieliniet grie-šanas augstumu. Skatiet šeit: Plaušanas augstuma regulēšana (LB 548i, LC 551iV) lpp. 501. Ja klūda joprojām pastāv, sazinie-ties ar jūsu pilnvaroto apkopes pārstāvi.
8 Zems akumulatora uzlādes līmenis. Uzlādējiet akumulatoru. Skatiet	šeit: Akumu-latora uzlāde lpp. 502.
9 Akumulatora klūda vai netiek saņemts sig-nāls no akumulatora.		levietojiet akumulatoru pareizi un pārbaudiet akumulatora savienotāju. Ja uz akumulatora mirgo klūdas gaismas diodes indikators, ska-tiet šeit: Akumulators lpp. 501.
10 Motora vadības bloks ir pārāk karsts Apturiet motoru un uzgaidiet,	īdz tas klūst vēss.
Citas klūdas Ja rodas	citas klūdas, izņemiet drošības atslēgu un akumulatoru un sazinieties ar apstiprinā-tu apkopes pārstāvi.

Pārvadāšana, glabāšana un utilizēšana

levads

BRĪDINĀJUMS: Lai nepielautu nejaušu iedarbināšanu transportēšanas laikā, pavelciet drošības atslēgu uz augšu, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

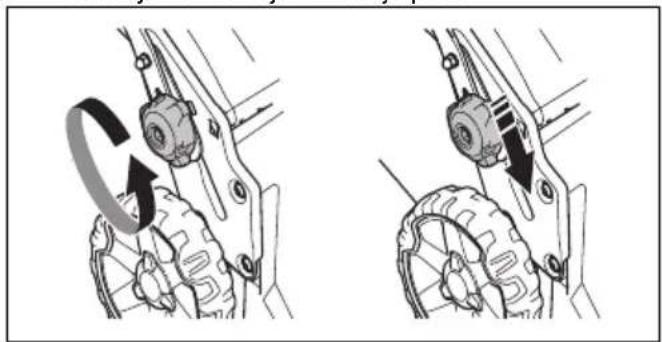

Lai novietotu produktu transportēšanas pozīcijā (LC 551iV)

1. Atlaidiet apakšējos fiksatorus.

2. Pārvietojiet fiksatorus uz rievu apakšējo malu izstrādājuma kreisajā un labajā pusē.

1. Nolokiet rokturi uz priekšu.

1. Nonemiet zāles savācēju.

Transportēšana

• Uz iekļautajiem litija jonu akumulatoriem attiecas likumu prasības par bīstamajām precēm.
• Komerciālai transportēšanai ir jāievēro īpašās prasības uz iepakojuma un uzīmēm.
• Noteikti ievērojiet notiekumus, kas attiecas uz bīstamiem materiāliem, kad produktu sagatavojat transportēšanai. Spēkā var būt vietēji noteikumi.
• Transportēšanas laikā izņemiet akumulatoru.
• Uzlieciet lenti uz akumulatora savienotājiem un pārliecinieties, vai akumulators transportēšanas laikā nevar kustēties.
• Transportēšanas laikā nostipriniet produktu.

Glabāšana

• Glabāšanas laikā izņemiet akumulatoru.

• Lai novērstu nelaimes gadījumus, produkta glabāšanas laikā akumulatoram ir jābūt atvienotam no produkta.

• Turiet akumulatora lādētāju slēgtā un sausā vietā.

• Turiet akumulatoru un akumulatora lādētāju sausā vietā, kur nav mitruma vai sala ietekmes.
• Uzglabāšanas laikā atvienojiet akumulatoru no akumulatora lādētāja.
• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.
• Akumulatoru glabājiet vietā, kur temperatūra ir no 5 °C līdz 25 °C un uz to neiedarbojas tieši saules stari.
• Akumulatora lādētāju glabājiet vietā, kur temperatūra ir no 5 °C līdz 45 °C un uz to neiedarbojas tieši saules stari.
• Akumulatora uzlādes līmenim pirms ilgstošas glabāšanas jābūt 30–50%.
• Glabājiet produktu, akumulatoru un akumulatora lādētāju slēgtā vietā, kas nav pieejama bērniem un nesankcionētiem personām.
• Notīriet produktu un veiciet pilnu apkopi, pirms novietojat produktu ilgstošai glabāšanai.

Atbrīvošanās no produkta

Simboli uz produkta vai tā iepakojuma norāda, ka no šī produkta nedrīkst atbrīvoties kā no sadzīves atkritumiem. Tas ir jānodod atbilstošā elektrisko un elektronisko ieriču pārstrādes uznēmumā.

Nodrošinot, ka šis izstrādājums tiek pareizi pārstrādāts, varat palīdzēt novērst iespējamo negatīvo ietekmi uz vidi un cilvēkiem. Pretējā gadījumā tiek veikta nepareiza šī izstrādājuma utilizēšana. Lai uzzinātu vairāk par šī izstrādājuma pārstrādi, sazinieties ar vietējo pašvaldību, atkritumu pārstrādes uzņēmumu vai veikalu, kurā iegādājāties šo izstrādājumu.

	LB 548i LB 553iV LC 5	51iV
Plaušanas motors
Motora tips BLDC (bezsuku)	36 V	BLDC (bezsuku)36 V	BLDC (bezsuku)36 V
Motora apgriezienu skaits — SavE, apgr./min*	2600 2600 2600
	LB 548i LB 553iV LC 551iV
Motora apgriezienu skaits — nominālais, apgr./min*	3000 3000 3000
Motora apgriezienu skaits — liela slodze, apgr./min*	3300 3300 3300
Motora jauda — maks., kW 1,8 1,8 1,8
Motora jauda — nominālā, kW 1,5 1,5 1,5
Piedziņas motors
Motora jauda — nominālā, kW NAV PIEEJAMS 0,4 0,4
Kustības ātrums, km/h NAV PIEEJAMS 3,0–5,0 3,0–5,0
Ātruma regulēšanas līmeņi NAV PIEEJAMS 4 4
Svars
Svars bez akumulatora, kg 31 38 39,5
Akumulators
Akumulatora tips Husqvarna akumula- toru sērija	Husqvarna akumula- toru sērija	Husqvarna akumula- toru sērija
Akumulatora darbības laiks
Akumulatora darbības laiks, minimālais (brīv-gaita), ar ieslēgtu funkciju SavE un vienu Husqvarna 9,4 Ah akumulatoru (Bli300).	35 35 30
Akumulatora darbības laiks, minimālais (brīv-gaita) ar ieslēgtu standarta režīmu, ar vienu Husqvarna 9,4 Ah akumulatoru (Bli300).	30 30 25
Trokšņa emisija 46
Skaņas jaudas līmenis, izmērītais dB (A) 93 97 97
Skaņas jaudas līmenis, garantētais LWA dB (A)	93 98 97
Skaņas līmeņi 47
Skaņas spiediena līmenis pie operatora auss, dB (A)	80 84 84
Vibrācijas līmeņi 48
Rokturis, m/s2	0,3 1,3 0,3
Pļaušanas aprīkojums
Pļaušanas augstums, mm 30-60 28–65 26–74
Pļaušanas platums, cm	48 53 51

	LB 548i LB 553iV LC 5	51iV
Asmeņu standarts Mulčēšanas asmens	597466510	Mulčēšanas asmens 529441810	Vākšanas asmens 597466310
Asmeņu piederums NAV PIEEJAMS NAV PIE	EJAMS Mulčēšanas asmens		597466410
Zāles savācēja ietilpība, I NAV PIEEJAMS NAV	V PIEEJAMS 65

* Apgriezienu skaits minūtē

Apstiprinātie akumulatori Tips Akumulatora ietilpī-	ba, Ah	Spriegums (V) Svars, mārciņas/kg
BLi20 Litija jonu 4,0 36 2,6/1,2
BLi200 Litija jonu 5,2 36 2,8/1,3
BLi300 Litija jonu 9,4 36 4,1/1,9
BLi550X Litija jonu 15,6 36 12,4/5,6
BLi950X Litija jonu 31,1 36 15,4/7,0

Apstiprinātie lādētāji norādītajiem akumulatoriem, BLi	Ieejas sprie-gums, V	Frekvence, Hz	Jauda, W
QC80	100–240	50–60	80
QC80F	12 0 80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Zāles plaujmašina
Zīmols Husqvarna
Tips/modelis LB 548i, LC 551iV, LB 553iV
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-jumos

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Informētā valsts iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VI pielikums.

Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 510.

Huskvarna, 2022-10-14

$$ \Delta \cdot J _ {m} $$

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi, Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

Inhoud

Inleiding.... 514
Veiligheid.... 519
Montage....527
Werking....531
Onderhoud....538

Probleemoplossing.... 540
