使用説明書 LC 551iV HUSQVARNA

トラブルシューティング......445

搬送、保管、廃棄....446

主要諸元.... 447

適合宣言.... 450

はじめに

製品の説明

本製品は、手押し式ロータリー芝刈機です。モデル LB 548i および LB 553iV は BioClip により芝を肥料に変えます。

モデル LC 551iV はグラスキャッチャーに草を集めます。芝を後方排出方式にするには、グラスキャッチャー

を取り外してください。刈った芝を肥料にするにはマルチキット（アクセサリー）を取り付けてください。

用途

本製品は芝刈り用です。他の作業に本製品を使用しないでください。

1. コントロールパネル
2. モーターブレーキハンドル
3. 始動抑制装置
4. グラスキャッチャー ( LC 551iV )
5. 後部カバー ( LC 551iV )
6. 安全キー
7. ハンドルノブ ( LC 551iV )
8. ハンドル調整レバー (LB 548i)
9. バッテリーカバー
10. 刈高コントロール ( LC 551iV )
11. ON/OFF ボタン

12. SavE ボタン

13. SavE インジケータ

14. バッテリーインジケータ

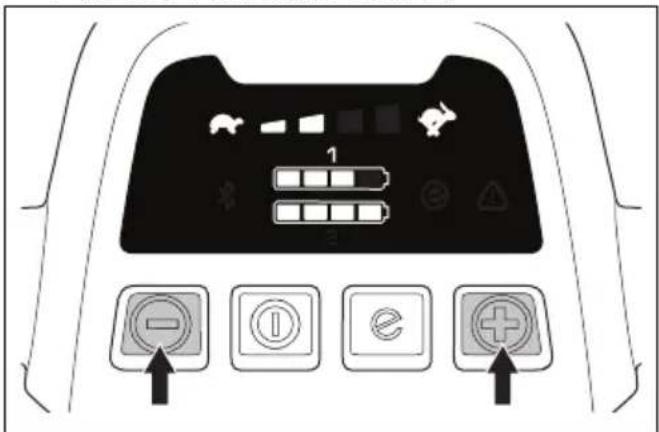

15. 速度レベルインジケータ
16. 減速ボタン
17. 加速ボタン
18. エラー LED
19. カッティングカバー
20. 吸気口
21. 保護カバー ( LC 551iV )
22. 銘板
23. ドライブベイル ( LC 551iV )

24. バッテリー充電器 ( アクセサリー )

25. バッテリー (アクセサリー)

26. マルチバッテリー (アクセサリー)

27. アダプタープレート (アクセサリー)

28. マルチバッテリーアダプター (アクセサリー)

29. マルチキット ( LC 551iV )
30. 取扱説明書

製品の概要 - (LB 553iV)

LB 553iV

1. コントロールパネル
2. モーターブレーキハンドル
3. 始動抑制装置
4. 安全キー
5. ハンドル調整レバー
6. バッテリーカバー
7. 刘高制御
8. ON/OFF ボタン
9. SavE ボタン
10. SavE インジケータ
11. バッテリーインジケータ
12. 速度レベルインジケータ
13. 減速ボタン
14. 加速ボタン
15. エラー LED
16. カッティングカバー
17. 吸気口

18. 保護力バー

19. 銘板

20. ドライブコントロールレバー
21. バッテリー充電器 (アクセサリー)
22. バッテリー (アクセサリー)
23. マルチバッテリー (アクセサリー)
24. アダプタープレート (アクセサリー)
25. マルチバッテリーアダプター (アクセサリー)
26. 取扱說明書

製品に表記されるシンボルマーク

警告：本製品の使用は危険を伴います。操作者や付近にいる人が重傷

を負う、または死亡するおそれがあります。十分に注意し、本製品を正しく使用してください。

本製品を使用する前に、この取扱説明書をよくお読みになり、指示内容をよく理解してください。

作業領域からは人や動物との安全な距離を保ってください。

飛び散ったり跳ね返ってくる物体に気をつけてください。

警告：回転しているブレードに手や足を近づけないでください。

警告：回転部品に手や足を近づけないでください。

修理やメンテナンスを行う前に、安全キーを取り外してください。

環境マーク。本製品や本製品のパッケージは、一般廃棄物ではありません。電気・電子機器の認定済み処理業者にリ

サイクルを依頼してください。

本製品は EC 指令適合製品です。

本製品の保証音響レベルは次の場所とラベルに記載されています：

本製品はユーラシア関税同盟指令適合製品です。

本製品は UkrSEPRO 指令適合製品です。

本製品は RCM 指令適合製品です。オーストラリア / ニュージーランドのみ対象。

環境に対する騒音レベルは EC 指令と英国の指令および規制、ニューサウスウェールズの法規「Protection of the Environment Operations (Noise Control) Regulation 2017」に準拠しています。本製品の保証音響レベルは次の場所とラベルに記載されています：主要諸元 447 ページ。

IPX4

水の飛沫から保護します。

始動手順：

ON/OFF ボタ

ンを押し、始動

抑制装置を緩

め、モーターブ

レーキハンド

ルを押し下げ

ます。

停止させるには、モータ

ーブレーキハンドルを

放します。

低速

高速

スキャン用のコード

注記：本製品に付いている他のシンボル／銘板は、一部の市場地域に向けた認定条件を示します。

本製品のラベル

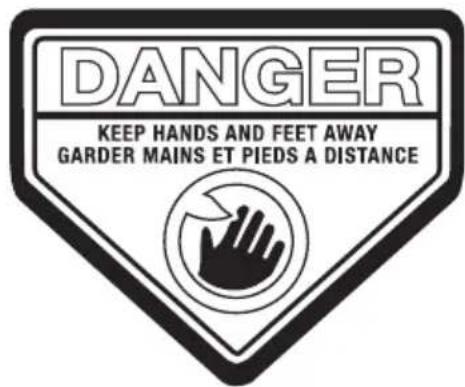

危険 - 手や足を近づけないでください。

製造物責任

製造物責任法に基づき、当社は、次の場合については本製品を原因とする損傷について責任を負いません。

• 本製品が誤って修理された場合。
• メーカーによるものではない部品、またはメーカーの認可していない部品を使用して本製品を修理した場合。
• メーカーによるものではないアクセサリー、またはメーカーの認可していないアクセサリーを本製品に使用した場合。
• 認定サービスセンターまたは認定機関で本製品が修理されていない場合。

安全性

安全性の定義

警告、注意、注記は、取扱説明書の特に重要な部分を示しています。

警告：取扱説明書の指示に従わない場合、使用者が負傷したり、死亡したりするか、あるいは付近

の人に損傷を与える危険があることを意味します。

注意：取扱説明書の指示に従わない場合、製品や他の物品、または隣接するエリアに損傷を与える危険があることを意味します。

注記：特定の状況で必要とされる詳細情報を提供するために使用されます。

一般的な安全注意事項

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 本製品は、慎重かつ適切に使用しないと、危険な道具となります。安全注意事項に従わないと、負傷や死亡事故が発生するおそれがあります。
• 本製品では、運転中に電磁場が発生します。この電磁場は、ある条件下でアクティブ、またはパッシブな医療用インプラントに影響を及ぼすことがあります。深刻な傷害または致命傷の危険を避けるため、医療用インプラントを使用している方は、本製品を使用する前に主

治医および医療用インプラントの製造元に相談することをお勧めします。

• 常に常識に基づいて注意して使用してください。特殊な状況での本製品の操作方法がわからない場合、作業を続ける前に本製品を停止して、Husqvarna 販売店までご連絡ください。

- 第三者やその所有物が事故に関係する場合、その責任は、作業者にあることを忘れないでください。

- 本製品は清潔に保ってください。標識やラベルがはっきりと読み取れるようにしてください。

- 子供や使用方法に習熟していない人には本製品を使用させないでください。居住地の法規によっては、使用者の年令制限がある場合があります。

- 身体的、精神的にハンデを負った人が本製品を使用する場合は常に監視してください。責任を有する大人が常にそばにいる必要があります。

- 疲労時、疾病時、アルコールや医薬品の影響が残っているときは、本製品を使用しないでください。視力、注意力、動作、判断力に悪影響を与えます。

- 本製品に不具合がある場合は使用しないでください。

- 本製品を改造しないでください。また、本製品が改造されている可能性がある場合は使用しないでください。

作業エリアの安全

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 本製品を使用する前に、大小の枝や石などの物体を作業範囲から取り除いてください。
• カッティング装置にぶつかった物体がはじかれて、人が怪我をしたり物が損傷したりするおそれがあります。本製品から周囲の人や動物との安全な距離を保ってください。
• 霧、雨、強風、極寒、雷の危険などの悪天候下で本製品を使用しないでください。悪天候下や、湿気のある場所、濡れた場所で本製品を使用すると疲労します。悪天候の場合、路面が滑りやすくなるなど、危険な状態を引き起こすことがあります。
• 製品の安全な操作を妨げる可能性がある人、物、状況に注意してください。

• 根、石、小枝、窪み、溝などの障害物に注意してください。 長い芝の中に障害物が隠れていることがあります。

• 斜面で芝を刈ることは危険を伴います。急斜面の芝を刈ることはできません。15°を超える斜面では本製品を使用しないでください。

• 斜面で向きを変える場合は、細心の注意を払ってください。 斜面を横切りながら本製品を操作してください。上下に移動しないでください。
• 陰になった隅や視界を遮るものに近づくときは気を付けてください。

安全な作業

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 本製品は芝生刈りにのみ使用してください。他の作業には使用できません。
• 身体保護具を使用してください。使用者の身体保護具 429 ページを参照してください。
• 緊急時にモーターをすばやく停止する方法を必ず確認してください。
• 雨降りや湿潤な環境下で本製品を操作しないでください。 本製品に水が入ると、感電の危険性が高まります。
• ブレードやすべてのカバーを適切に装着してから本製品を始動させてください。ブレードが適切に装着されていない

と、緩んで、怪我をすることがあります。

- ブレードが石や根などの物体にぶつからないように気を付けてください。ブレードが損傷したり、モーターシャフトが曲がったりするおそれがあります。シャフトが曲がると振動が激しくなり、ブレードが緩む危険性が非常に高くなります。

- ブレードが物に当たったり振動が発生したりした場合は、すぐに本製品を停止してください。モーターを停止し、安全キーを引き上げてバッテリーを取り外します。製品に損傷がないか点検します。損傷部を修復するか、正規サービス代理店に修理を依頼してください。

- モーターの始動時は、モーターブレーキハンドルをハンドルに完全に固定しないでください。

- 製品を平らで安定した面に置き、始動します。ブレードが地面やその他の物に触れないよう、注意してください。

- 本製品の操作時は、必ず製品の後ろに立ってください。

- 製品を操作するときは、すべてのホイールを地面につけ、両手でハンドルをつかんで操作してください。回転しているブレードに手や足を近づけないでください。

- モーターの作動中は、本製品を傾けないでください。

- 製品を後方に引くときは注意してください。

- モーターの作動中は、本製品を持ち上げないでください。本製品を持ち上げる必要がある場合は、まずモーターを停止させ、安全キーを引き上げてバッテリーを取り外してください。

- 本製品を操作するときは、後ろ向きに歩かないでください。

- 砂利、石、アスファルトなど、芝面以外の領域を横切るときは、モーターを停止してください。

- モーターの作動中は、本製品を操作しながら走らないでください。製品を操作するときは、必ず歩いてください。

- 刈高を変更する場合は、まずモーターを停止してください。 モーターが作動している状態での調整は決して行わないでください。

- モーターが作動している状態で、見えない場所に製品を放置しないでください。モーターを停止し、カッティング装置が回転していないことを確認してください。

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 身体保護具で怪我を完全に防止できるわけではありませんが、万が一事故が起こった場合、負傷の度合いを軽減することができます。適切な保護具の選択については、販売店にご相談ください。
• 丈夫で滑りくいブーツや靴を着用してください。開放部の多い靴を使用したり、裸足で作業を行ったりしないでください。
• 厚手の長ズボンを着用してください。
• カッティング装置の取り付け、点検、清掃を行う場合は、必要に応じて保護グローブを着用してください。

本製品の安全装置

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 安全装置に欠陥のある製品は使用しないでください。
• 安全装置を修理または改造しないでください。

- 安全装置は定期的に点検してください。安全装置に欠陥がある場合は、Husqvarna サービス代理店にご相談ください。

カッティングカバーの点検方法

カッティングカバーは、本製品の振動を抑え、ブレードで負傷する危険性を低減します。

- カッティングカバーを点検して、亀裂などの損傷がないことを確認してください。

安全キー

安全キーはバッテリーカバーの下にあります。安全キーは、電源を供給するバッテリーとモーターを接続します。

安全キーの点検

安全キーは、電源を供給するバッテリーとモーターを接続します。

- モーターを始動および停止します。安全キーが正しく機能している場合は、安全キーが安全ロックにあるときにのみモーターが始動します。

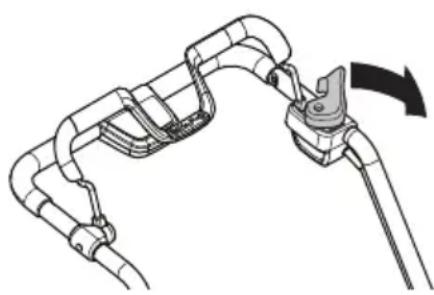

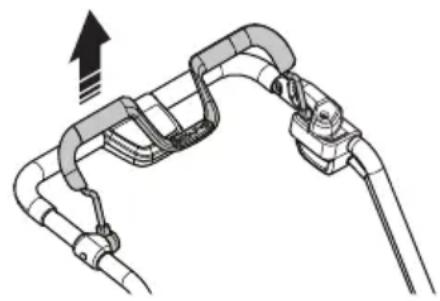

モーターブレーキハンドル

モーターブレーキハンドルは、 モーターを停止させるためのものです。モーターブレーキハン

ドルを放すと、モーターが停止します。

モーターブレーキを点検するには、モーターを始動してから、モーターブレーキハンドルを放します。モーターが3秒で停止しない場合は、Husqvarnaの認証サービス代理店にモーターブレーキの調整を依頼してください。

始動抑制装置を点検して、モーターの作動を抑制することを確認します。

1. ハンドルバーの方向にモーターブレーキハンドルを押します。始動抑制装置により動きが停止します。

2. 始動抑制装置を押します。

1. 始動抑制装置を放して、最初の位置に戻ることを確認します。

バッテリーの安全

警告：本製品を使用する前に、以下の警告指示をお読みください。

• Husqvarna 充電式バッテリーは、対応する Husqvarna 製品の電源としてのみ使用してください。負傷を防止するため、他の装置の電源は使用しないでください。
• 充電式ではないバッテリーは使用しないでください。
• 感電するおそれがあります。バッテリーの端子を鍵や硬貨、ネジや他の金属に接触させないでください。バッテリーが短絡する原因になります。
• バッテリーのエアスロットに物が入らないようにしてください。
• バッテリーは直射日光や熱、裸火から保護してください。バッテリーが爆発して、やけどや化学熱傷を負うおそれがあります。
• バッテリーは雨や湿気から保護してください。

• バッテリーは電子レンジや高圧から保護してください。

• バッテリーを分解もしくは粉砕しないでください。

• バッテリーから漏れが発生した場合、身体や目に液体が触れないようにしてください。液体が人体に触れた場合は、触れた個所を大量の水で洗い流して、医療機関に相談してください。
• バッテリーは -10°C～40°C の温度で使用してください。
• バッテリーまたはバッテリー充電器は、水で洗浄しないでください。バッテリーとバッテリー充電器の清掃方法 445 ページを参照してください。
• 不具合や損傷のあるバッテリーは使用しないでください。
• バッテリーは、くぎ、硬貨、宝飾品などの金属から遠ざけて保管してください。

バッテリー充電器の安全性

警告：本製品を使用する前に、以下の警告指示をお読みください。

• Husqvarna 交換用バッテリーの充電には、QC バッテリー充電器のみを使用してください。
• 感電や短絡のおそれがあります。充電器のエアスロットに物が入らないようにしてください。バッテリー充電器を分解しないでください。充電器の端子を金属物体へ接触させ

ないでください。認定された主電源ソケットを使用してください。

- 本製品では、運転中に電磁場が発生します。この電磁場は、ある条件下でアクティブ、またはパッシブな医療用インプラントに影響を及ぼすことがあります。深刻な傷害または致命傷の危険を避けるため、医療用インプラントを使用している方は、本製品を使用する前に主治医および医療用インプラントの製造元に相談することをお勧めします。

- 定期的に充電器の電源コードを点検し、破損や亀裂がないことを確認してください。

- 電源コードを持ってバッテリー充電器を持ち上げないでください。主電源ソケットからバッテリー充電器を取り外す際は、プラグを引っ張ってください。電源コードを引っ張らないでください。

- 電源コードと延長ケーブルが、水や油、または尖った物に接触しないようにしてください。ドア、フェンスなどにケーブルが挟まっていないことを確認してください。充電器に通電する可能性があります。

• バッテリー充電器を、水で洗浄しないでください。
• このバッテリー充電器は、8才以上の子供、身体的、知覚的、

精神的障害のある方、または経験や知識のない方でも、バッテリー充電器の安全な使用に関する監督または指示を受け、関連する危険について理解すれば使用できます。充電器を小児の遊具にしないでください。クリーニングおよびメンテナンスは、保護者による監視のない限り、小児に行わせてはいけません。

• 充電不可能なバッテリーを本バッテリー充電器で充電しないでください。
• 可燃性の物質や、腐食の原因となる物質の近くでは、バッテリー充電器を使用しないでください。バッテリー充電器にカバーをかけないでください。煙や火災が発生した場合、バッテリー充電器の電源プラグをコンセントから引き抜いてください。
• 故障または破損したバッテリー充電器は使用しないでください。
• バッテリーは、通気がよく直射日光が当たらない室内でのみ充電してください。濡れた状態でバッテリーを充電しないでください。

メンテナンスのための安全注意事項

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 製品のメンテナンスを行う前に、安全キーを外してください。
• 適切にメンテナンス作業を実施すると、製品の寿命が延び、事故のリスクを低減することができます。認定サービス代理店に専門的な修理を依頼してください。詳しくは、最寄りのサービス代理店までお問い合わせください。
• 本取扱説明書に記載されているメンテナンスのみを実施してください。
• カッティング装置を取り扱う際は、丈夫な作業用手袋を着用してください。ブレードは非常に鋭利なため、切り傷を負う危険性があります。
• 最も安全で最良の性能を実現するために、カッティングエッジを目立てし、清潔に保ってください。
• サービス代理店に本製品の定期検査を依頼し、必要な調整や修理を受けてください。

• 損傷、摩耗、破損した部品は交換してください。

• アクセサリーの交換は、手順に従って実施してください。純正のアクセサリーのみを使用してください。

• 操作しないときは、製品、バッテリー、バッテリー充電器を乾

燥した、屋内の鍵のかかる場所に保管してください。子供や許可されていない人が、製品、バッテリー、バッテリー充電器に近づけないようにしてください。

組立

はじめに

警告：本製品を組み立てる前に、安全に関する章を読んで理解してください。

マルチバッテリー（アクセサリー）の取り付けと取り外し

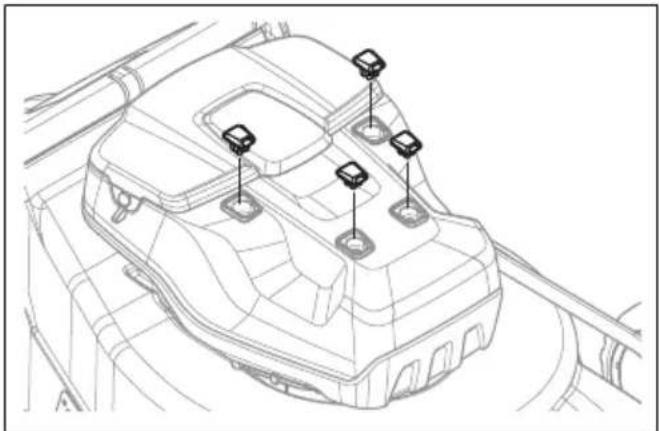

1. モーターカバーから 4 個のラバーカバーと 4 個のネジを取り外します。

1. アダプタープレートをモーターカバーの上に置きます。
2. 付属の 4 本のネジを使用して、5\~6 Nm のトルクでアダプタープレートを取り付けます。

1. バッテリーハッチを開けます。

2. スロット 1 のバッテリーを取り外します。

1. カチッという音が聞こえるまで、バッテリーアダプターをバッテリーコンパートメントに押し込みます。

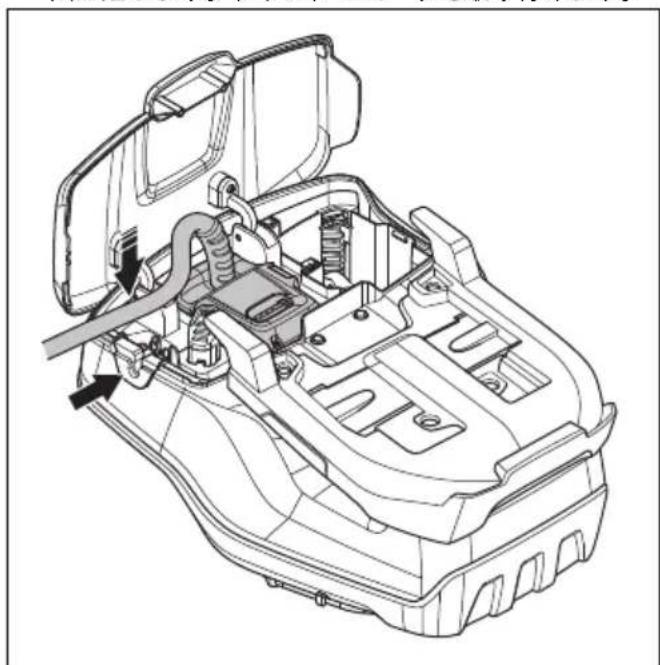

1. バッテリーアダプターのコードをシールストップの穴に通します。クリップでコードを取り付けます。

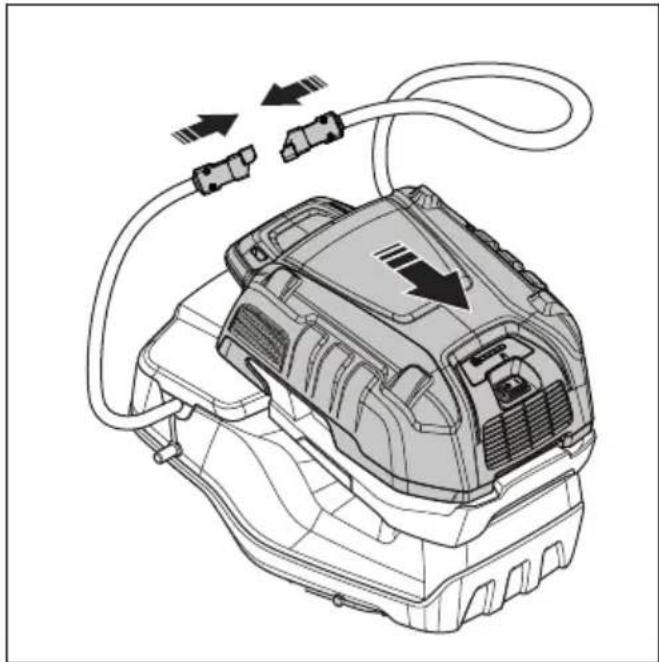

1. マルチバッテリーをバッテリーアダプターに取り付けます。

2. マルチバッテリーをバッテリーアダプターに接続します。

1. 3 本の布製ストラップを使用して、バッテリーアダプターコードをハンドルに取り付けます。

1. マルチバッテリーの取り外しは逆の手順で行います。

警告：コードはハンドルにしっかりと取り付けてください。コードがハンドルから外れて、負傷の原因となる可能性があります。

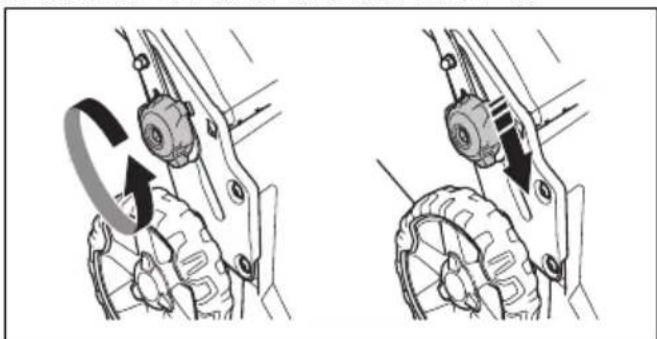

ハンドルの調節方法 (LC 551iV)

1. 下側ノブを緩めます。

2. 本製品の左右にある溝の下端までノブを動かします。

1. ハンドルを 2 つの高さのいずれかにセットします。

2. ノブをハンドル方向に、カチッと音がするまで上方に動かします。

CLICK!

1. ノブを完全に締め込みます。

ハンドルの組み立て (LB 548i, LB 553iV)

1. 上部ハンドルのプレートからハンドルナットとワッシャーを取り外します。

2. 上部ハンドルを下部ハンドルの上に配置します。

注意：ワイヤーが引っかかったり、損傷したりしていないことを確認します。

1. ワッシャーとハンドル調整レバーを取り付けます。

1. 壁の近くで本製品を操作するときは、ハンドルを横に回して快適な操作位置に調整します。

グラスキャッチャーの取り付け ((LC 551iV))

1. グラスキャッチャーフレームを、バッグ下部の硬質な部分に取り付けます。フレームのハンドルがグラスバッグの上になるようにします。

1. グラスキャッチャーフレームの下部をグラスキャッチャーの底の溝に取り付けます。

2. グラスバッグをグラスキャッチャーフレームにクリップで取り付けます。

1. 後部カバーを持ち上げます。
2. グラスキャッチャーをシャーシの上端に取り付けます。
3. グラスキャッチャーの下部を芝の排出口に入れます。

マルチプラグ ( LC 551iV アクセサリー ) の組み立て

1. 後部カバーを持ち上げてグラスキャッチャーを取り外します。

2. 排出口にマルチプラグを取り付けます。

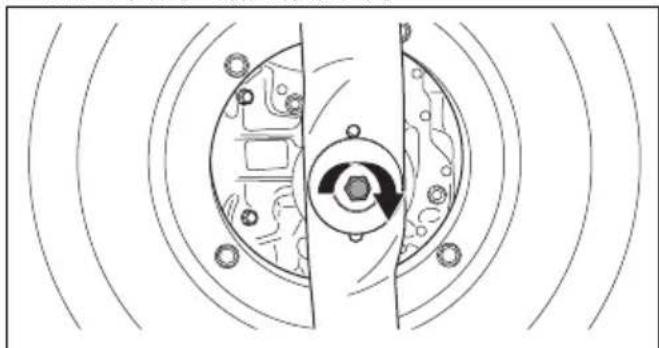

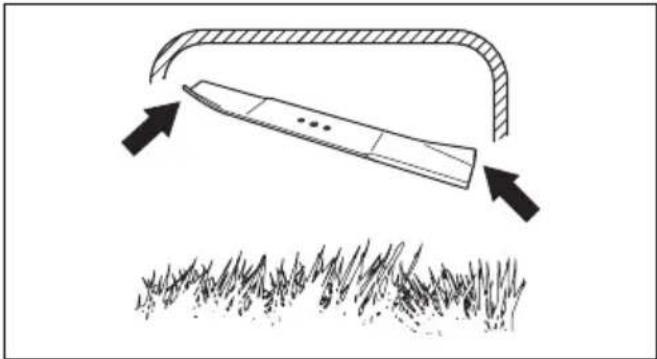

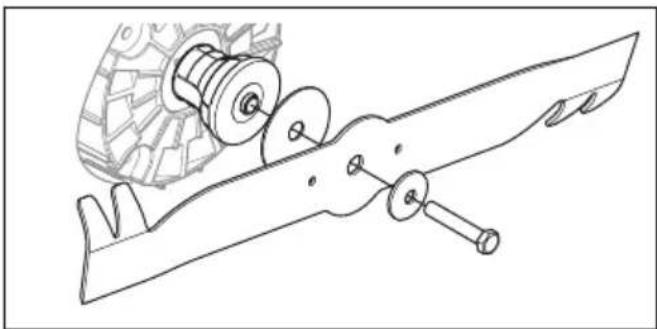

1. プレードを、マルチキット同梱のマルチブレードに取り替えます。ブレードの交換方法 444 ページを参照してください。

Operation (動作)

はじめに

警告：本製品を操作する前に、安全に関する章をお読みになり、内容を理解してください。

Husqvarna Connect

Husqvarna Connect は、モバイルデバイス用の無料アプリです。Husqvarna Connect アプリは、お持ちのHusqvarna 製品の拡張機能を提供します。

· 拡張製品情報。
・製品の部品とサービスに関する情報とヘルプ。

Husqvarna Connect の使い方

1. Husqvarna Connect アプリをモバイルデバイスにダウンロードします。
2. Husqvarna Connect アプリで登録を行います。
3. Husqvarna Connect アプリの指示に沿って、製品を接続して登録します。

Husqvarna Fleet Services™

Husqvarna Fleet Services™ は、業務用管理者にすべての製品の概要を提供するクラウドソリューションです。使用するには Husqvarna Fleet Services™ センサーを製品に取り付ける必要があります。本製品には Husqvarna Fleet Services™ センサーを取り付けることができます。Husqvarna Fleet Services™ の詳細については www.husqvarna.com を参照してください。

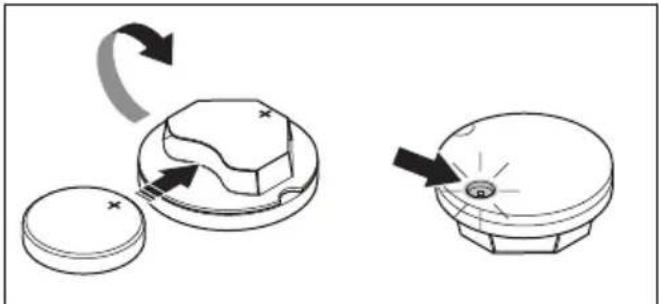

センサー（アクセサリー）の準備

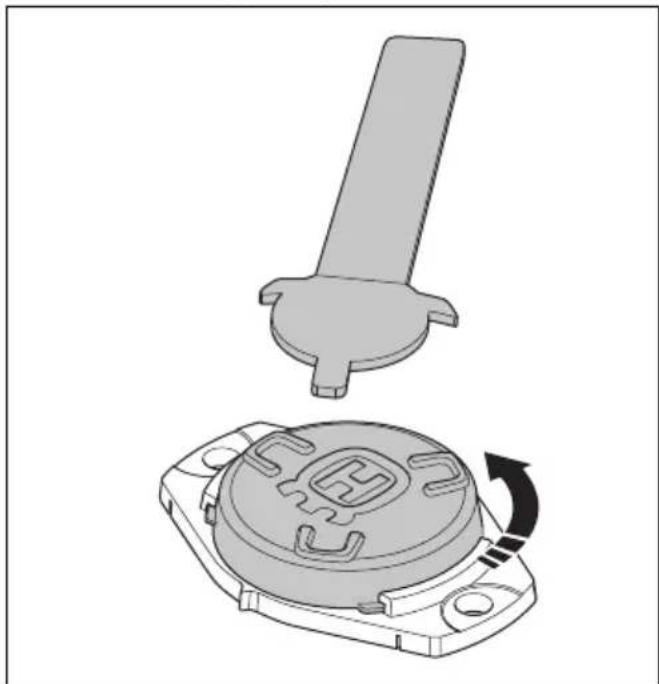

1. センサーキーを使用して、センサーの蓋を開けます。

1. センサーを取り外します。

2. センサーにバッテリーを接続します。センサーのLED ランプが点灯します。

1. Husqvarna Fleet Services ^TM アプリをダウンロードします。
2. Husqvarna Fleet Services ^™ アプリにログオンします。
3. ペアリング処理を行います。参照： アプリと本製品のペアリング 437 ページ

アプリと本製品のペアリング

1. Husqvarna Fleet Services ^TM アプリにログオンします。
2. アプリで本製品を選択します。
3. センサー後部のコードをモバイルデバイスでスキャンして、アプリにセンサーを登録します。

注記：アプリケーションと製品のペアリングは1回だけ実行する必要があります。

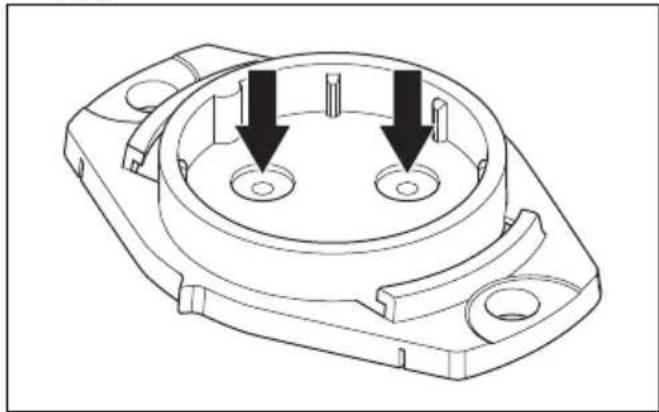

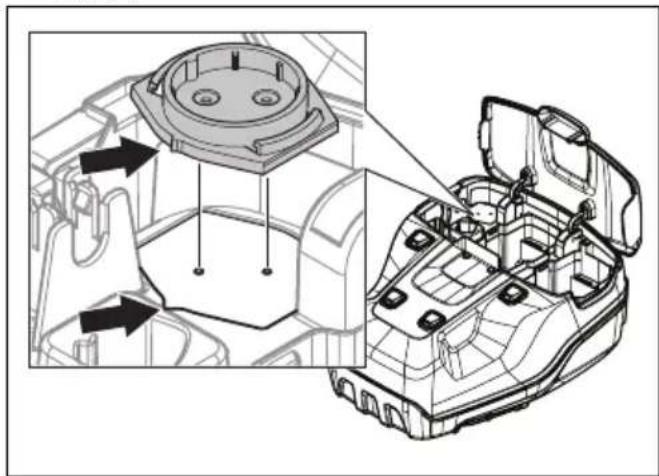

センサーの取り付け

1. センサーを Husqvarna Fleet Services ^™ アプリに接続しておく必要があります。アプリと本製品のペアリング 437 ページを参照してください。
2. エンクロージャスロットのマークに合わせて穴を2つ開けます。

注記：穴の寸法はセンサーに付属のリベットと同じでなければなりません。

1. プライヤーを使用して、センサースロット外側の穴を取り外します。

1. センサースロットのマークに合わせて穴を 2 つ開けます。

1. センサースロットをエンクロージャスロットに合わせます。

1. センサースロットをリベットで取り付けます。

2. センサーをセンサースロットに取り付けます。センサーの白いマークとセンサースロットのマークを合わせます。

1. センサーの蓋を閉じ、センサーキーでロックします。Husqvarna の「H」の上部と安全キーが逆方向になっていることを確認します。

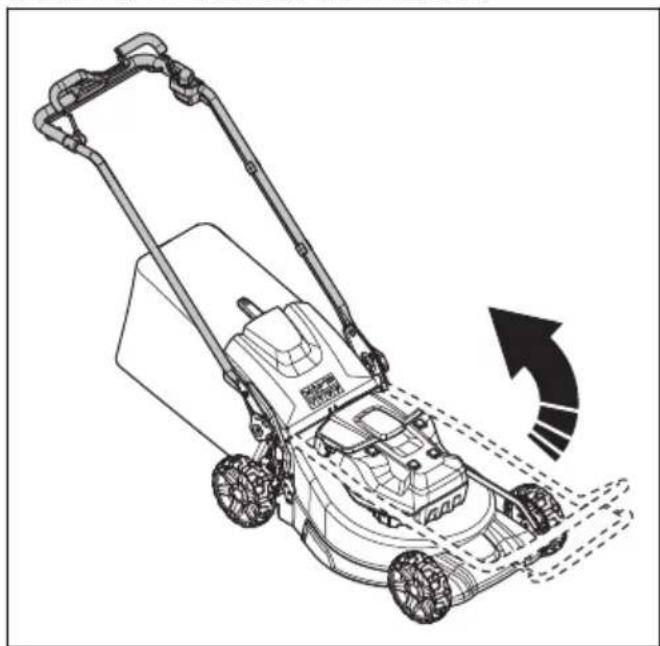

本製品を操作位置にセットする(LC 551iV)

1. ハンドルを直立した位置まで上げます。

1. ノブをハンドル方向に、カチッと音がするまで上方に動かします。

CLICK!

1. ノブを完全に締め込みます。

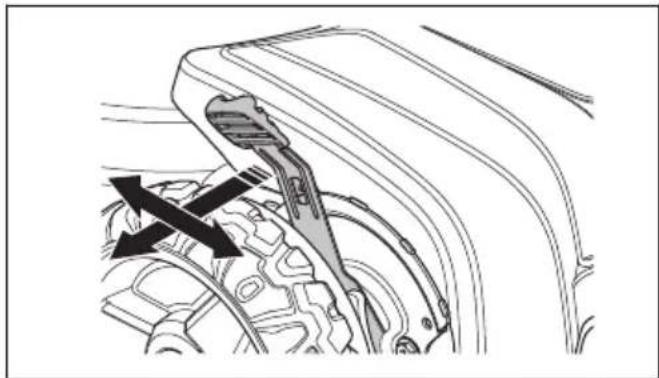

刈高の設定(LB 548i, LC 551iV)

刈高は6段階に調節できます。

1. 刈高を上げるには、刈高コントロールをホイールの方向に押してから後方に押します。
2. 刈高を下げるには、刈高コントロールをホイールの方向に押してから前方に押します。

注意：刈高を低く設定しすぎないでください。芝生の表面が水平でない場合、ブレードが地面に当たるおそれがあります。

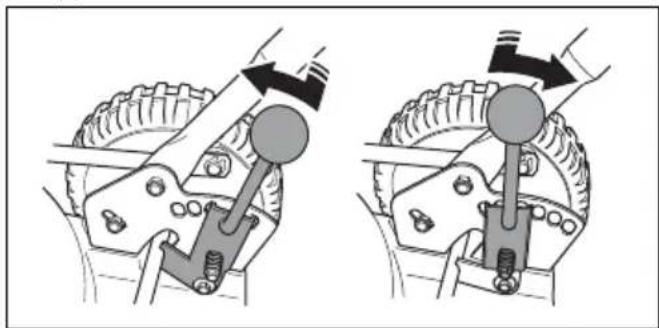

刈高の設定(LB 553iV)

刈高は 5 段階に調節できます。

1. 刈高を高くするには、刈高レバーを後方に動かします。
2. 刈高を低くするには、刈高レバーを前方に動かします。

注意：刈高を低く設定しすぎないでください。芝生の表面が水平でない場合、ブレードが地面に当たるおそれがあります。

バッテリー

警告：バッテリーを使用する前に、安全に関する章をお読みになり、内容を理解してください。バッテリーおよびバッテリー充電器の取扱説明書もお読みになり、内容を理解してください。

バッテリーの状態

ディスプレイには、バッテリー残量やバッテリーに関する問題が表示されます。バッテリー容量は、本製品の電源がオフになった後あるいはバッテリーインジケータボタンが押された後に5秒間表示されます。エラーが発生すると、バッテリーに関する警告マークが点灯します。バッテリー445ページを参照してください。

LED ランプ	バッテリーの状態
すべての LED が点灯。 フル充電(75~100%)
LED 1、LED 2、LED 3 が点灯	バッテリーは 50%~75%充電済み
LED 1、LED 2 が点灯 バッ	テリーは 25%~50%充電済み
LED 1 が点灯 バッテリーは	0%~25%充電済み。
LED 1 が点滅 バッテリーは	空です。バッテリーを充電してください。

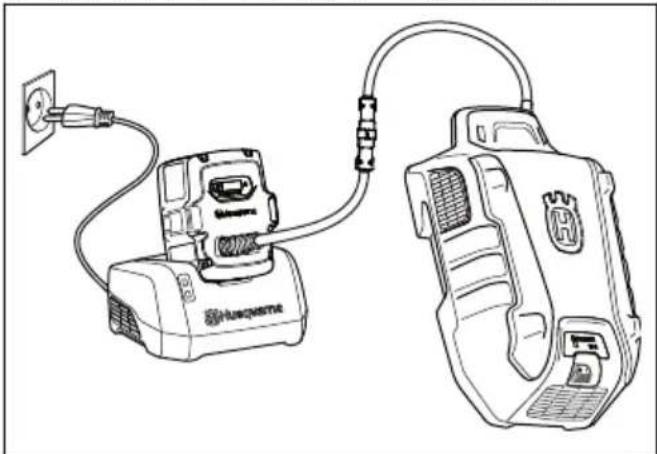

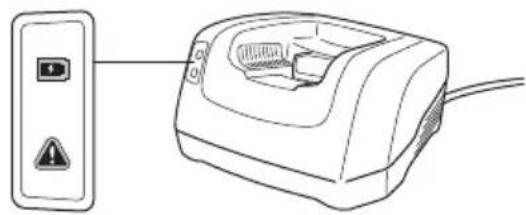

バッテリーの充電方法

初めて使用する前に、バッテリーを充電してください。お客様への出荷時、バッテリーは30％のみ充電されています。

注記：バッテリー充電器は、銘板で指定された電圧と周波数の電源に接続する必要があります。

バッテリーの温度が 50℃ を超えている場合は、バッテリーが充電されません。バッテリー充電器は、バッテリーの温度が下がってから充電を開始します。

1. バッテリー充電器用電源コードの片端をバッテリー充電器のソケットに接続します。
2. バッテリー充電器用電源コードのもう一方の端を、アースされている主電源ソケットに接続します。バッテリー充電器の LED が一度緑色で点滅します。

1. バッテリーをバッテリー充電器に取り付けます。バッテリーがバッテリー充電器に正しく接続されると、バッテリー充電器の緑色のランプが点灯します。

1. バッテリーの LED がすべて点灯したら、バッテリーはフル充電されています。バッテリーを最大 24 時間充電します。
2. 主電源ソケットからバッテリー充電器を取り外す際は、電源コードではなくプラグを引いてください。
3. バッテリー充電器からバッテリーを外します。

バッテリーの充電ステータス

Husqvarna リチウムイオンバッテリーは、充電レベルに関係なく充電や使用が可能です。バッテリーは破損しません。フル充電されたバッテリーを充電器に入れたままにしてもバッテリーの電力が低減することはありません。

LED 表示	充電の状態
LED 1 が点滅 0%~25%
LED 1 が点灯、LED 2 が点滅	25%~50%
LED 1、LED 2 が点灯、LED 3 が点滅	50%~75%
LED 1、LED 2、LED 3 が点灯、LED 4 が点滅	75%~100%
LED 1、LED 2、LED 3、LED 4 が点灯。	フル充電済み

マルチバッテリーの充電

注記：初めてバッテリーを使用する場合は、バッテリーを充電してください。新品のバッテリーは30％しか充電されていません。

1. バッテリーが濡れていないことを確認してください。
2. マルチバッテリーをアダプターに接続します。

1. アダプターをバッテリー充電器に入れます。
2. バッテリー充電器の緑色の充電 LED が点灯していることを確認してください。これは、アダプターとマルチバッテリーが正しく接続されていることを意味します。

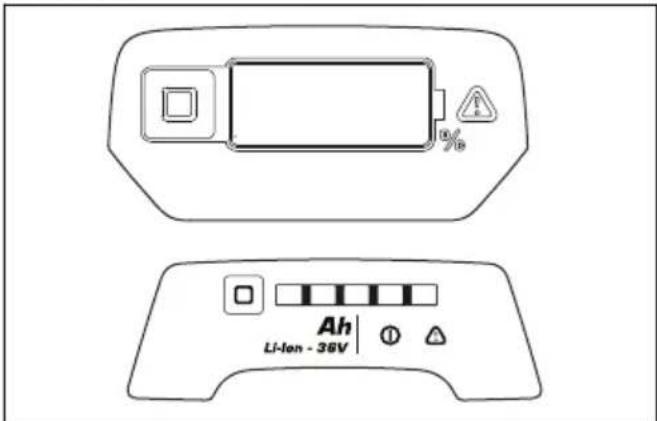

1. バッテリーの LED がすべて点灯し、アダプターに 100% と表示されたら、バッテリーの充電が完了しています。

% Ah Li-Ion - 36V

アダプターは充電状態を 1% 単位で表示します。充電開始時にわずかなずれが生じる可能性があります。

1. 電源ソケットからバッテリー充電器を取り外す際は、プラグを引っ張ってください。ケーブルを引っ張らないでください。
2. バッテリー充電器からアダプターを外します。
3. アダプターからマルチバッテリーを外します。

注記：詳細については、マルチバッテリーおよびバッテリー充電器の取扱説明書を参照してください。

本製品の始動方法

1. バッテリーの蓋を開けます。
2. バッテリーの蓋の下にあるバッテリースロット1に、充電したバッテリーを入れます。動作時間を長くするには、充電した2つ目のバッテリーをバッテリースロット2に入れます。
3. 安全キーホルダーから安全キーを取り外します。
4. 安全キーを安全ロックに入れます。

1. 製品の後ろに立ってください。

2. コントロールパネルの ON/OFF ボタンを押します。 ディスプレイが点灯します。

3. 始動抑制装置を緩めます。

1. ハンドルバーの方向にモーターブレーキハンドルを押します。

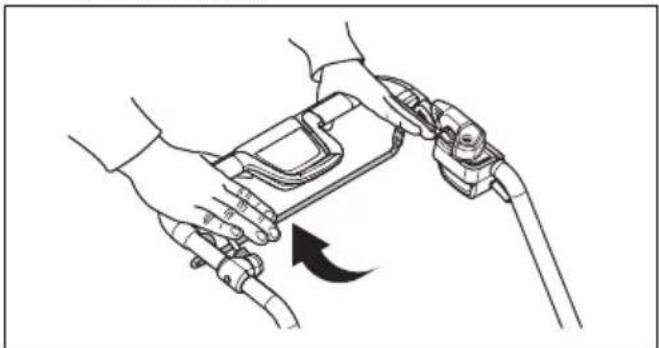

ドライブホイールの使用 (LC 551iV)

・ハンドルバーの方向にドライブベイルを引き、ドライブを始動します。

- コントロールパネルの + と - を押すことで、ドライブの速度を 4 段階に設定できます。

- 障害物に近づいたときなどは、ドライブベイルを放してドライブを解除します。

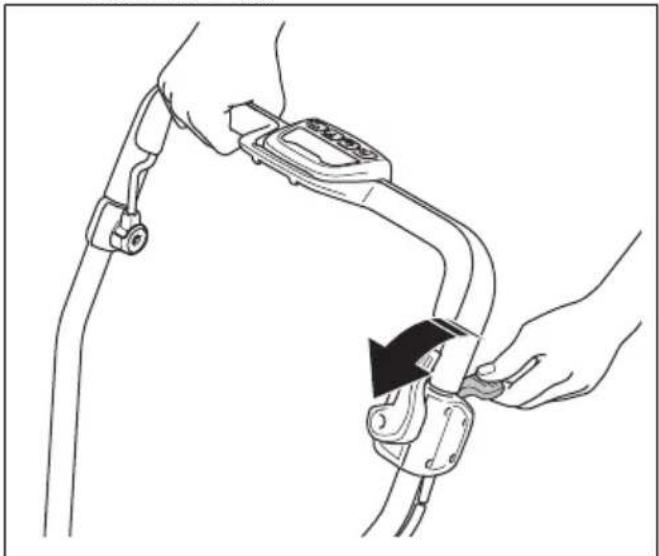

ドライブホイールの使用 (LB 553iV)

1. 本製品を始動します。 本製品の始動方法 440 ページを参照してください。
2. ドライブを始動するにはドライブコントロールレバーを引き上げます。

1. コントロールパネルの + および - ボタンを押してドライブの速度を調整します。

1. 障害物に近づいたときなどは、ドライブコントロールレバーを押し下げてドライブを解除します。

カッティング装置の解除と製品の移動(LB 553iV)

・始動抑制装置を作動させます。
・ドライブコントロールレバーを引き上げます。
- ドライブコントロールレバーを保持して本製品を移動します。
- 動作を続行するには、ドライブコントロールレバーを放して始動抑制装置を解除します。

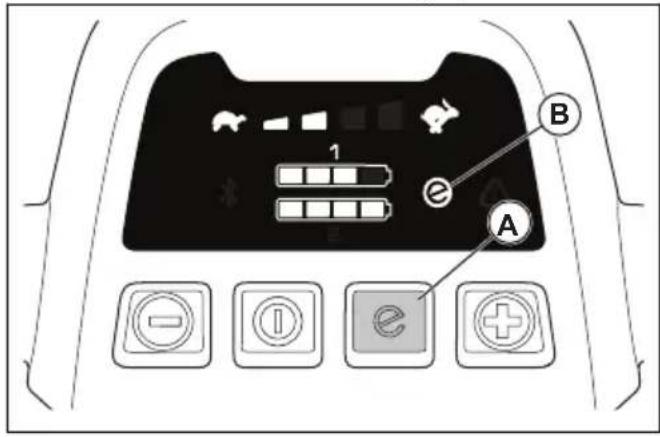

SavE 機能の使用方法

本製品には、長時間の動作を実現するバッテリー節約機能（SavE）が備わっています。

1. SavE ボタン（A）を押すと、この機能が始動します。 ディスプレイに SavE マーク（B）が表示されます。

2. もう一度 SavE ボタンを押すと、機能が停止します。 ディスプレイ上の SavE マーク（B）が消えます。

1 e A B

注記：地面の状態に応じて高い出力が必要になると、SavE 機能は自動的に停止します。SavE 機能は、地面の状態により、自動的に再開されます。

パワーブースト機能

長い芝や濡れた芝を刈り取るときは、モーターの回転数が自動的に増加します。バッテリーを節約するため、パワーブースト機能が不要になると、モーターは自動的に標準モードに戻ります。

モーターの失速

動作中、カッティングカバーの下に詰まった草などの障害物が原因で、ブレードとモーターが一時的に停止することがあります。この場合、モーターブレーキハンドルを押し下げて維持すると、本製品は自動的に再始動します。5～10秒以内に本製品が再始動しない場合は、カッティングカバーの下の清掃が必要になることがあります。参照：製品の清掃445ページ。

警告：モーターが停止すると、本製品は5～10秒間、自動的に再始動を試みます。カッティングカバーを点検する前に、15秒以上待ちます。

警告：カッティングカバーを点検する前に、モーターブレーキハンドルを放して、安全キーを回して0に合わせ、バッテリーを取り外して5秒以上待ちます。障害物を取り除いた状態で本製品が誤って始動すると、負傷するおそれがあります。

本製品の停止方法

3 分間操作しないと、本製品は自動的に停止します。

1. モーターブレーキハンドルを放すと、モーターは停止します。

1. コントロールパネルの ON/OFF ボタンを押します。 ディスプレイのすべての LED ライトとマークが消えます。

1. 安全キーを安全ロックから取り外し、安全キーホルダーに入れます。

良好に芝を刈る方法

• 必ず鋭利なブレードを使用してください。ブレードが鈍っていると、刈り取りにばらつきが出て、芝の切口が黄ばみます。鋭利なブレードを使用すると、鈍いブレードを使用した場合より労力が少なくて済みます。
• 芝の長さの 13 以上刈らないでください。まず刈高を高く設定して刈ります。結果を確認し、必要なレベルまで刈高を下げます。芝がかなり長い場合は、ゆっくり運転し、必要に応じて刈り取り作業を2回行ないます。
• 1 回目と 2 回目は別の方向に向かって刈り、芝面に筋がつかないようにします。
• カッティングカバーの汚れは落としてください。カッティングカバーの内側に草や土がたまると芝刈りの結果が悪くなります。製品の清掃445ページを参照してください。

グラスキャッチャーやマルチプラグを取り付けずに芝を刈る(LC 551iV)

1. 後部カバーを持ち上げてグラスキャッチャーを取り外します。
2. マルチプラグとマルチブレードが取り付けられている場合は、取り外します。
3. 製品を操作する前に、後部カバーを閉じてください。 製品を操作すると、刈り取られた芝が後部カバーの下に排出されます。

メンテナンス

はじめに

警告：メンテナンスを行う前に、安全に関する章をお読みになり、内容を理解してください。

本製品のすべての整備と修理作業には、特別な訓練が必要です。当社では責任をもって専門的な修理と整備作業を提供します。お客様の販売店がサービス代理店でない場合は、最寄りのサービス代理店に関する情報をお問い合わせください。

詳しくは、www.husqvarna.com を参照してください。

メンテナンスのスケジュール

メンテナンス間隔は、本製品が毎日使用されることを前提に算出されています。本製品を毎日使用しない場合は、メンテナンス間隔が変わります。

* の印の付いたメンテナンスについては、操作のための安全注意事項 429 ページを参照してください。

	使用したつど	毎月季節ごと
一般的な点検を実施します。X
トランスミッションカバーの清掃。モーターに芝が付着していないことを確認します。	X
始動抑制装置を点検します。*X
本製品の安全装置に不具合がないことを確認します。*X
グラスキャッチャーに摩耗や劣化がないことを確認します。X
カッティング装置を点検します。X
カッティングカバーを点検します。*X
モーターブレーキハンドルを点検します。*X
オン/オフボタンが正しく機能し、不具合がないことを確認します。X
バッテリーに損傷がないか点検します。X
バッテリー充電の点検X
バッテリーの解除ボタンが正常に作動し、本製品にバッテリーをロックできるか確認します。	X
吸気口の清掃。吸気口に草や汚れが付着していないことを確認します。X
バッテリー充電器に損傷がないか調べ、正しく作動することを確認します。X
保護カバーの下を清掃します(LC 551iV, LB 553iV)。X
バッテリーと本製品の接続部の点検。バッテリーとバッテリー充電器の接続部も確認します。

一般点検の実施方法

• 製品のナットとネジが締め込まれていることを確認してください。
• 製品のケーブルが損傷しやすい場所に配置されていないことを確認してください。

ブレードの交換方法

1. ブレードを木製ブロックでロックします。

1. ブレードボルト、スプリングワッシャー、ブレードを取り外します。

1. ブレードサポートとブレードボルトに損傷がないか点検します。

a) ブレードまたはブレードサポートを交換する場合は、ブレードボルト、スプリングワッシャー、フリクションワッシャーも交換してください。

1. モーターシャフトが曲がっていないかどうか点検します。
2. 新しいブレードを取り付けるときは、角度がついた端の部分をカッティングカバーの方向に向けます。

1. フリクションワッシャーとブレードをブレードサポートに取り付けます。

1. ブレードがモーターシャフトの中心と合っていることを確認します。

1. スプリングワッシャーを取り付け、ボルトを 65-75 Nm のトルクで締め付けます。

1. 手でブレードを引き回して、引っかかりなく回転することを確認します。

警告：保護グローブを着用してください。ブレードは非常に鋭利なため、切り傷を負う危険性があります。

1. 製品を始動してブレードのテストを実施します。ブレードが正しく取り付けられていない場合、製品に振動が発生するか、良好な刈り取り結果を得られません。

製品の清掃

• プラスチック部品は清潔で乾燥した布で清掃してください。
• 本製品を水で洗浄しないでください。バッテリーやモーターに水が浸入して、本製品が短絡したり、破損したりする原因となります。
  ・ブラシで、葉、草、土を取り除いてください。
• 保護カバーを取り外し、ブラシを使用して保護カバーの内側の草を取り除きます。

バッテリーとバッテリー充電器の清掃方法

警告：バッテリーまたはバッテリー充電器は、水で洗浄しないでください。

警告：バッテリーの清掃には化学物質を使用しないでください。

- バッテリーをバッテリー充電器にセットする前に、バッテリーとバッテリー充電器に汚れがなく、乾燥していることを確認してください。

・圧縮空気を使用してバッテリー端子を清掃するか、柔らかい乾いた布で拭いてください。
・バッテリーとバッテリー充電器の表面を柔らかい乾いた布で拭いてください。

カッティング装置の点検方法

警告：誤って始動しないようにするために、安全キーを引き上げ、バッテリーを取り外してから5秒間以上待ちます。

警告：カッティング装置のメンテナンスを実施するときは、保護グローブを着用してください。ブレードは非常に鋭利なため、切り傷を負う危険性があります。

1. カッティング装置に損傷やひび割れがないかどうか点検してください。損傷したカッティング装置は必ず交換してください。
2. ブレードが破損していないか、鈍くなっていないかを確認してください。

注記：ブレードの目立て後は、ブレードのバランス調整が必要です。サービスセンターに依頼して、ブレードの目立て、交換、バランス調整を受けてください。製品が障害物に当たって停止した場合は、破損したブレードを交換してください。サービスセンターに依頼して、ブレードの目立てが可能かどうか、交換が必要かどうかを判断してもらってください。

トラブルシューティング

バッテリー

バッテリーのLED原因	解決策
緑色のLEDが点滅する。	バッテリーの電圧が低下しています。	バッテリーを充電してください。バッテリーの充電方法439ページを参照してください。
エラーLEDが点滅する。	バッテリーが残りわずかです。バッテリーを充電してください。バッテリー445ページを参照してください。
	作業環境の温度が高すぎる、または低すぎる。	バッテリーは-10°C~40°Cの温度で使用してください。
	過電圧。電源の電圧が、本製品の銘板に記載された電圧と同じかどうか確認してください。
エラーLEDが点灯する。	電位差が大きすぎます(1V)。販売店にご相談ください。

バッテリー充電器

バッテリー充電器のLED	原因 解決策
エラー LED が点滅する。	作業環境の温度が高すぎる、または低すぎる。	5°C~40°C の温度でバッテリー充電器を使用してください。
エラー LED が点灯する。		販売店にご相談ください。

コントロールパネル

エラーコード(点滅回数)	想定される障害 可能な手順
1 トランスミッション	モーターが高温です。本製品を冷却してください。	トランスミッションに芝が付着していないことを確認します。必要に応じて、トランスミッションカバーを清掃します。
5 モーター速度の低下	により、モーターが停止しました。	カッティングデッキを清掃し、刈高を上げます。刈高の設定(LB 548i, LC 551iV)438ページを参照してください。エラーが解決しない場合は、認定サービス代理店に相談してください。
8 バッテリーが残りわ	ずかです。バッテリーを充電してください。	バッテリーの充電方法 439ページを参照してください。
9 バッテリーのエラー	またはバッテリーからの信号がありません。	バッテリーを製品に正しく取り付け、バッテリーのコネクターを点検してください。バッテリーのエラー LED が点滅する場合は、バッテリー 439ページを参照してください。
10 モーターコントロール	が高温です。モーターを停止し、温度が下がるまで待ちます。
その他のエラー その他のエラーが発生した場合は、安全キーとバッテリーを取り外して、認定サービス代理店にお問い合わせください。

搬送、保管、廃棄

はじめに

警告：搬送中に誤って始動しないようにするために、安全キーを引き上げ、バッテリーを取り外してから5秒間以上待ちます。

製品を搬送位置にセットする方法 (LC 551iV)

1. 下側ノブを緩めます。

2. 本製品の左右にある溝の下端までノブを動かします。

・付属のリチウムイオン電池には、危険物の規制に関する規則が適用されます。
- 商用搬送においては、梱包およびラベル付けに関する特別な要件を遵守する必要があります。
・本製品の搬送準備をする際は、危険物に関する規制を遵守していることを確認してください。地域の規制が適用されることがあります。
- 搬送時は常にバッテリーを外してください。
- バッテリーのコネクターにテープを貼り、搬送中にバッテリーが動かないようにしてください。
- 搬送中、本製品を固定してください。

保管

・保管時は常にバッテリーを外してください。
- 事故防止のため、保管時はバッテリーが本製品に接続されていないことを確認してください。

・バッテリー充電器は、密閉された乾燥した場所に保管してください。
- 湿気や霜が発生しない乾燥した場所に、バッテリーとバッテリー充電器を保管してください。
- 保管時は、バッテリーをバッテリー充電器から取り外してください。
- 静電気が発生するような場所にはバッテリーを保管しないでください。バッテリーは金属製の箱に保管しないでください。
・バッテリーは、5℃～25℃の温度環境で直射日光に当たらない場所に保管してください。
- バッテリー充電器は、5℃～45℃の温度環境で直射日光に当たらない場所に保管してください。
・バッテリーを長期間保管する前に、バッテリー充電量を30%～50%にしてください。
- 製品、バッテリー、バッテリー充電器は、鍵のかかる場所に保管し、子供や許可されていない人の手が届かないようにしてください。
- 製品を長期間保管する前に、製品を清掃し、完全に整備してください。

廃棄

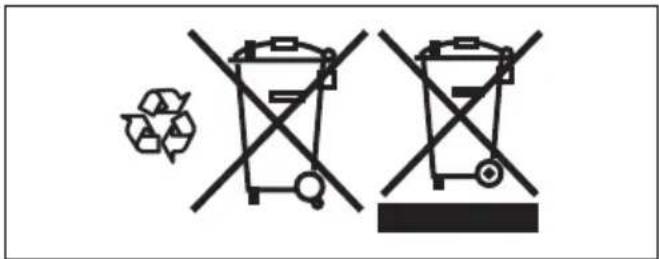

本製品や本製品パッケージ上のマークは、本製品が家庭ゴミとして取り扱われてはならないことを示します。電気・電子機器の再利用を行うため、適切なリサイクル営業所に引き渡す必要があります。

以上を遵守することで、本製品は正しく処理され、本製品を不適切に廃棄した場合に環境や人に与えられる悪影響を防止することができます。本製品のリサイクルについての詳細は、あなたの所在する地区の地方自治体、廃棄物処理サービス、本製品を購入した代理店に連絡してください。

	LB 548i LB 553iV LC 551iV
カッティングモーター
モータータイプ BLDC(ブラシレス)	36 V	BLDC(ブラシレス)36 V	BLDC(ブラシレス)36 V
モーター回転数 - SavE、r/min* 2600 2600 2600
モーター回転数 - 公称、r/min* 3000 3000 3000
モーター回転数 - 高負荷、r/min* 3300 3300 3300	LB 548i LB 553iV LC 5	51iV
モーター出力 - 最大、kW 1.8 1.8 1.8
モーター出力 - 公称、kW 1.5 1.5 1.5
駆動モーター
モーター出力 - 公称、kW 該当なし 0.4 0.4
自走速度、km/h 該当なし 3.0 ~ 5.0 3.0 ~ 5.0
速度調整レベル 該当なし 4 4
質量
バッテリーを除いた質量、kg 31 38 39.5
バッテリー
バッテリーの種類 Husqvarna バッテリ	ーシリーズ	Husqvarna バッテリーシリーズ	Husqvarna バッテリーシリーズ
バッテリー稼働時間
バッテリー稼働時間、分、(無負荷)SavE オン、Husqvarna 製 9.4 Ah バッテリー(Bli300)1 個の場合	35 35 30
バッテリー稼働時間、分、(無負荷)標準モードオン、Husqvarna 製 9.4 Ah バッテリー(Bli300)1 個の場合	30 30 25
騒音排出 ^40
音響パワーレベル、測定 dB(A)93 97 97
音響パワーレベル、保証 L_WA dB(A)	93 98 97
サウンドレベル ^41
使用者の耳における音圧レベル(dB(A))	80 84 84
振動レベル ^42
ハンドル、m/s ^2	0.3 1.3 0.3
カッティング装置
刈高、mm	30 ~ 60	28 ~ 65	26 ~ 74
刈幅、cm	48 53 51
標準ブレード	マルチブレード597466510	マルチブレード529441810	コレクトブレード597466310
ブレードアクセサリー	該当なし 該当なし マルチブレード		597466410
グラスキャッチャー容量、リットル	該当なし 該当なし 65

40 環境における騒音の排出は、EC 指令 2000/14/EC に従って、音響パワー（LWA）として測定。

41 報告データによれば、騒音音圧レベルの一般的な統計上のばらつき（標準偏差）は、1.2 dB（A）です。

42 報告データによれば、等価振動レベルの一般的な統計上のばらつき（標準偏差）は、0.2 m/s ^2 です。振動基準 EN 60335-2-77:2017 20.105 章

認可されたバッテリー タイプ	バッテリー容量	(Ah)	電圧(V)質量、ポンド/kg
BLi20 リチウムイオン 4.0 36 2	6/1.2
BLi200 リチウムイオン 5.2 36	2.8/1.3
BLi300 リチウムイオン 9.4 36	4.1/1.9
BLi550X リチウムイオン 15.6	36 12.4/5.6
BLi950X リチウムイオン 31.1	36 15.4/7.0

指定バッテリーに適合する認定充電器、BLi入力電圧、V	周波数、Hz電力、W
QC80 100~240 50 ~ 60 80
QC80F	12	0	80
QC330	100~240 50 ~ 60	330
QC500	100~240 50 ~ 60	500

適合宣言

EU 適合宣言

ハスクバーナ社 (Husqvarna AB, SE-561 82 Huskvarna,

Sweden、電話番号：[phone]）は、単独責任のも

とで、以下の製品の適合を宣言します。

名称 芝刈機
ブランド Husqvarna
タイプ / モデル LB 548i, LC 551iV, LB 553iV
ID 2022 年以降の製造番号

が以下の EU 指令および規制を完全に順守し、

規制名称
2006/42/EC 「機械類に関する」
2014/30/EU 「電磁環境適合性に関する」
2000/14/EC 「環境への騒音排出に関する」
2011/65/EU 「電気・電子製品に含まれる特定有害物質の使用制限に関する」

および以下の規格または技術仕様が適用されています：

EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN

60335-2-77:2010, EN 62233:2008/AC:2008, EN

55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC

63000:2018

2000/14/EC 適合性評価補足 VI の準拠を確認しました。

騒音排出に関する詳細：主要諸元 447 ページ。

Huskvarna, 2022-10-14

$$ \Delta \operatorname {d u} $$

開発マネージャー / ガーデン製品担当 Claes Losdal、

Husqvarna AB

正式代表兼技術文書担当

TURINYS

1. 松开下部旋钮。
2. 将旋钮转至本产品的左侧和右侧凹槽的下端。

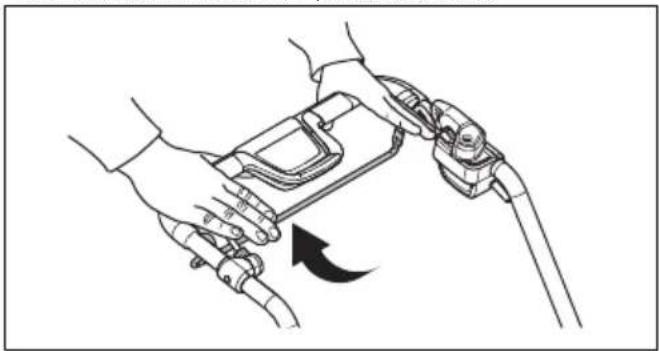

- 朝手柄杆方向拉动驱动杆，启动驱动装置。

1. 松开下部旋钮。
2. 将旋钮转至本产品的左侧和右侧凹槽的下端。
