BEDIENUNGSANLEITUNG LC 551iV HUSQVARNA

2. Motorbremsehåndtag

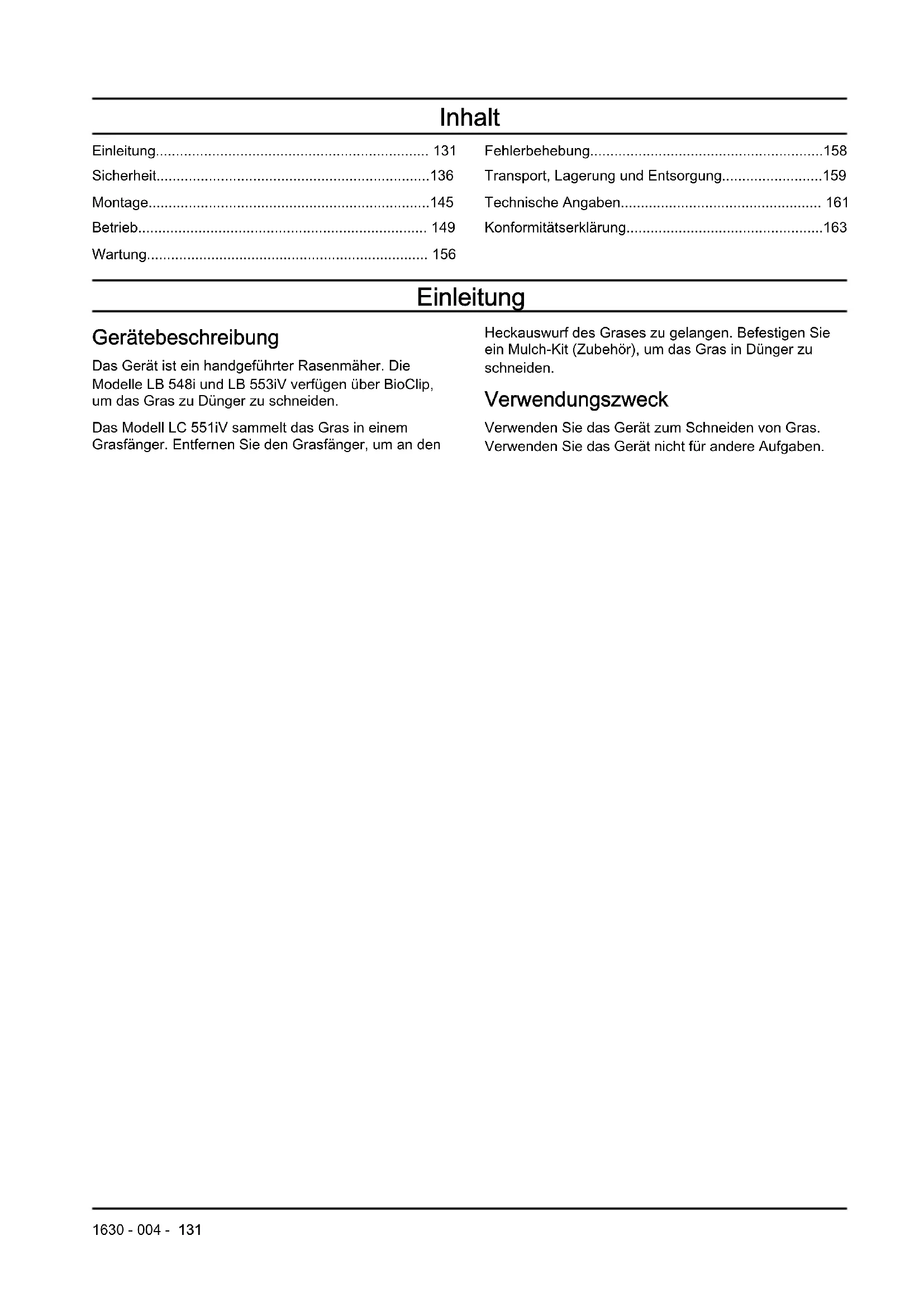

• Ansvarlig for teknisk dokumentation 130 1630 - 004 -Inhalt Einleitung p. 131
• Sicherheit p. 136
• Montage p. 145
• Betrieb p. 149
• Wartung p. 156
• Fehlerbehebung p. 158
• Transport, Lagerung und Entsorgung p. 159
• Technische Angaben p. 161
• Konformitätserklärung Einleitung Gerätebeschreibung Das Gerät ist ein handgeführter Rasenmäher. Die Modelle LB 548i und LB553iV verfügen über BioClip, um das Gras zu Dünger zu schneiden. Das Modell LC551iV sammelt das Gras in einem Grasfänger. Entfernen Sie den Grasfänger, um an den Heckauswurf des Grases zu gelangen. Befestigen Sie ein Mulch-Kit (Zubehör), um das Gras in Dünger zu schneiden. Verwendungszweck Verwenden Sie das Gerät zum Schneiden von Gras. Verwenden Sie das Gerät nicht für andere Aufgaben. 1630 - 004 - 131Geräteübersicht (LB548i, LC551iV) LB 548i LC 551iV p. 163

10. Schnitthöhenregelung (LC551iV)

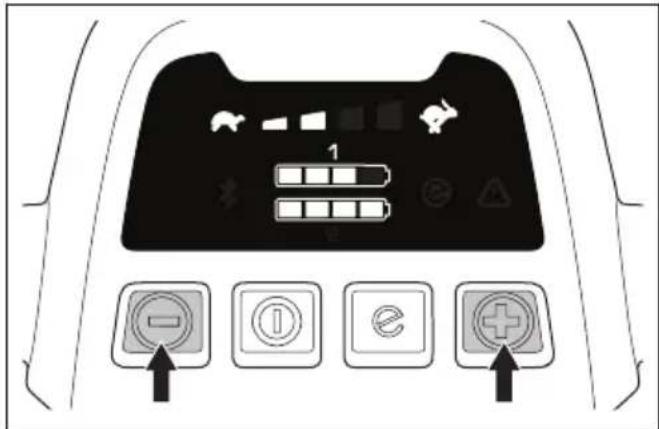

16. Taste Drehzahl verringern

17. Taste Drehzahl erhöhen

19. Schneidwerkabdeckung

21. Schutzabdeckung (LC551iV)

23. Antriebsgriff (LC551iV)

24. Ladegerät (Zubehör)

132 1630 - 004 -25. Akku (Zubehör)26. Multi-Akku (Zubehör)27. Adapterplatte (Zubehör)28. Multi-Akku-Adapter (Zubehör)29. Mulch-Kit (LC551iV)30. Bedienungsanleitung Geräteübersicht (LB 553iV) LB 553iV

1. Bedientafel2. Motorbremsgriff3. Startsperre4. Sicherheitsschlüssel5. Griffeinstellungshebel6. Akkugehäuse7. Schnitthöhenregelung8. ON/OFF-Taste9. SavE-Taste (Energiespartaste)10. SavE-Anzeige11. Akkuanzeige12. Geschwindigkeitsanzeige13. Taste Drehzahl verringern14. Taste Drehzahl erhöhen15. Störungs-LED16. Schneidwerkabdeckung17. Lufteinlässe18. Schutzabdeckung19. Typenschild20. Antriebssteuerhebel21. Akkuladegerät (Zubehör)22. Akku (Zubehör)23. Multi-Akku (Zubehör)24. Adapterplatte (Zubehör)25. Multi-Akku-Adapter (Zubehör)26. Bedienungsanleitung Symbole auf dem Gerät WARNUNG: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen 1630 - 004 - 133des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen. Andere Personen oder Tiere müssen sich in sicherem Abstand vom Arbeitsbereich befinden. Achten Sie auf hochgeschleuderte und abprallende Objekte. Warnung: Halten Sie Hände und Füße von der rotierenden Klinge fern. Warnung: Halten Sie Hände und Füße von rotierenden Teilen fern. Ziehen Sie vor Reparatur- und Wartungsarbeiten den Sicherheitsschlüssel ab. Umweltkennzeichen.Da s Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie es an einer offiziellen Recyclingstation für elektrische und elektronische Geräte. Dieses Gerät stimmt mit den geltenden EG- Richtlinien überein. Dieses Gerät entspricht den geltenden UK- Richtlinien. Dieses Gerät stimmt mit den geltenden Richtlinien der eurasischen Zollunion überein. Dieses Gerät stimmt mit den geltenden UkrSEPRO-Richtlinien überein. Dieses Gerät stimmt mit den geltenden RCM- Richtlinien überein. Dies gilt nur für AU/NZ. 134 1630 - 004 -Etikett mit Geräuschemissionen gemäß EU- und UK- Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation2017“ (Umweltschutz-/ Lärmschutzbestimmung ) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Angaben auf Seite 161 und auf dem Etikett angegeben. Spritzwassergeschützt. Startvorgang: Drücken Sie den ON/OFF- Schalter, lösen Sie die Weg- fahrsperre, drücken Sie den Motor- bremsgriff nach unten. Lassen Sie den Motorbremsgriff bis zum Stopp los. Langsam Schnell Scanbarer Code Hinweis: Sonstige Symbole/ Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten. Etikett auf dem Gerät GEFAHR: Halten Sie mit Händen und Füßen sicheren Abstand. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn... 1630 - 004 - 135• das Gerät nicht ordnungsgemäß repariert wird.

das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.

Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld.

1630 - 004 -Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sicher sind, wie das Gerät in einer bestimmten Situation zu bedienen ist, unterbrechen Sie die Arbeit und wenden sich an Ihren Husqvarna-Händler, bevor Sie fortfahren.

Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.

Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener

Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.

Verwenden Sie das Gerät nicht, wenn es defekt ist.

Verändern oder verwenden Sie dieses Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben. Sicherheit im Arbeitsbereich WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Entfernen Sie Gegenstände wie Äste, Zweige und Steine 1630 - 004 - 137aus dem Arbeitsbereich, bevor Sie das Produkt verwenden.

Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufügen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.

Benutzen Sie das Gerät niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Geräts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.

Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Geräts verhindern könnten.

Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken.

Das Mähen von Gras an Steigungen kann gefährlich sein. Mähen Sie nicht an übermäßig steilen Hängen. Verwenden Sie das Gerät nicht in einem Gelände mit einer Neigung von mehr als 15°

Bei Richtungswechseln auf abschüssigem Gelände ist äußerste Vorsicht geboten. Betreiben Sie das Gerät quer zum Hang. Bewegen Sie sich nicht nach oben und nach unten.

Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die Ihre freie Sicht verhindern. Arbeitssicherheit WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie dieses Gerät nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Gerät für andere Aufgaben zu verwenden.

Tragen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite 140

Stellen Sie sicher, dass Sie wissen, wie der Motor in einem Notfall schnell gestoppt werden kann.

1630 - 004 -• Verwenden Sie das Gerät nicht im Regen oder in feuchter Umgebung. Das Risiko eines elektrischen Schlags wird erhöht, wenn Wasser in das Gerät eindringt.

Starten Sie das Gerät nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich lösen und Verletzungen verursachen.

Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich löst.

Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Gerät sofort abstellen. Stoppen Sie den Motor, ziehen Sie den Sicherheitsschlüssel nach oben und entfernen Sie den Akku. Untersuchen Sie das Gerät auf Beschädigungen. Reparieren Sie Schäden oder lassen Sie eine autorisierte Servicewerkstatt die Reparatur durchführen.

Befestigen Sie den Motorbremsbügel niemals fest am Griff, wenn der Motor läuft.

Stellen Sie das Gerät auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt.

Bleiben Sie immer hinter dem Gerät, wenn Sie es betreiben.

Lassen Sie alle Räder auf dem Boden bleiben, und halten Sie den Griff mit beiden Händen, wenn Sie das Gerät betreiben. Halten Sie Hände und Füße von den rotierenden Klingen fern.

Kippen Sie das Gerät nicht, wenn der Motor läuft.

Seien Sie vorsichtig, wenn Sie das Gerät nach hinten ziehen.

Heben Sie das Gerät nicht hoch, wenn der Motor läuft. Wenn Sie das Gerät anheben müssen, stoppen Sie zuerst den Motor, ziehen Sie den Sicherheitsschlüssel nach oben und nehmen Sie den Akku heraus.

Gehen Sie nicht rückwärts, wenn Sie das Gerät betreiben.

Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum 1630 - 004 - 139Beispiel Wege aus Kies, Stein und Asphalt.

Rennen Sie nicht mit dem Gerät, wenn der Motor läuft. Gehen Sie immer, wenn Sie das Gerät benutzen.

Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor läuft.

Lassen Sie das Gerät niemals aus den Augen, wenn der Motor läuft. Stellen Sie den Motor ab und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht. Sicherheitshinweise für den Betrieb Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß.

Tragen Sie schwere, lange Hosen.

Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

Sicherheitsvorrichtungen dürfen nicht entfernt oder verändert werden.

Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt.

1630 - 004 -So überprüfen Sie den Schneidschutz Der Schneidschutz verringert Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt. Sicherheitsschlüssel Der Sicherheitsschlüssel befindet sich unter der Akkuabdeckung. Mit dem Sicherheitsschlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt. So kontrollieren Sie den Sicherheitsschlüssel Mit dem Sicherheitsschlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

• So starten und stoppen Sie den Motor. Wenn der Sicherheitsschlüssel ordnungsgemäß funktioniert, kann der Motor nur starten, wenn sich der Sicherheitsschlüssel in der Sicherheitssperre befindet. Motorbremsbügel Der Motorbremsbügel stoppt den Motor. Wenn der Motorbremsbügel losgelassen wird, stoppt der Motor. Um eine Prüfung der Motorbremse durchzuführen, starten Sie den Motor und lassen dann den Motorbremsbügel los. Wenn der Motor nicht innerhalb von 3Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Servicewerkstatt einstellen. So überprüfen Sie die Startsperre Führen Sie eine Prüfung der Startsperre durch, um sicherzustellen, dass diese den Betrieb des Motors verhindert.

Motorbremsbügel in die Richtung des Lenkers. Die Startsperre stoppt die Bewegung. 1630 - 004 - 1412. Drücken Sie die Startverzögerung heraus.

3. Lösen Sie die Startsperre

und stellen Sie sicher, dass sie sich zurück in die Ausgangsstellung bewegt. Sicherer Umgang mit Akkus WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie die wiederaufladbaren Akkus von Husqvarna nur als Stromversorgung für zugehörige Husqvarna Produkte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

Verwenden Sie keine nicht aufladbaren Akkus.

Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.

Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann explodieren und Verbrennungen und/oder chemische Verbrennungen verursachen.

Halten Sie den Akku von Regen und Feuchtigkeit fern.

Halten Sie den Akku von Mikrowellen und hohem Druck fern.

Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und suchen Sie medizinische Hilfe auf.

Der Akku darf nur bei Temperaturen zwischen ‐

1630 - 004 -10und 40°C verwendet werden.

Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie den Akku und das Ladegerät auf Seite 158

Verwenden Sie keine fehlerhaften oder beschädigten Akkus.

Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Münzen und Schmuck. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie die QC Ladegeräte nur zum Laden von Husqvarna Akkus.

Stromschlag- oder Kurzschlussgefahr. Legen Sie keine Gegenstände in die Luftschlitze des Ladegeräts. Das Ladegerät nicht zerlegen. Verbinden Sie die Anschlüsse des Ladegeräts nicht mit Metallgegenständen. Verwenden Sie eine geprüfte Netzsteckdose.

Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.

Prüfen Sie regelmäßig, dass das Netzkabel des Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind.

Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

Achten Sie darauf, dass Netzkabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommen. Achten Sie darauf, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass 1630 - 004 - 143das Ladegerät unter Strom gestellt wird.

Reinigen Sie das Ladegerät nicht mit Wasser.

Das Akkuladegerät kann von Kindern ab 8Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder ihnen die sichere Verwendung des Ladegeräts ausführlich erklärt wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Ladegerät spielen. Die Reinigung und Wartung durch den Anwender darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Setzen Sie keine nicht wiederaufladbaren Akkus in das Ladegerät ein.

Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Das Ladegerät darf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.

Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.

Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Auf keinen Fall Akkus in feuchter Umgebung laden. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Entfernen Sie den Sicherheitsschlüssel, bevor Sie Wartungsarbeiten am Gerät durchführen.

Führen Sie die Wartungsarbeiten zur Erhöhung der Lebensdauer des Geräts und Verringerung der Unfallgefahr ordnungsgemäß aus. Lassen Sie professionelle Reparaturarbeiten von einer zugelassenen Servicewerkstatt durchführen. Weitere Informationen

1630 - 004 -erhalten Sie von Ihrer Servicewerkstatt.

Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch.

Tragen Sie beim Umgang mit der Schneidausrüstung schwere Arbeitshandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

Halten Sie die Schnittkanten sauber und scharf für die beste und sicherste Leistung.

Ihre Servicewerkstatt sollte das Gerät regelmäßig überprüfen und notwendige Einstellungen und Reparaturen vornehmen.

Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.

Befolgen Sie die Anweisungen für das Auswechseln von Zubehörteilen. Verwenden Sie nur Zubehör vom Gerätehersteller.

Wenn es nicht in Betrieb ist, bewahren Sie Gerät, Akku und Ladegerät getrennt an einem trockenen und abgeschlossenen Ort auf. Achten Sie darauf, dass Kinder und unbefugte Personen keinen Zugriff auf das Gerät, den Akku oder das Ladegerät haben. Montage Einleitung WARNUNG: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So installieren und entfernen Sie den Multi-Akku (Zubehör)

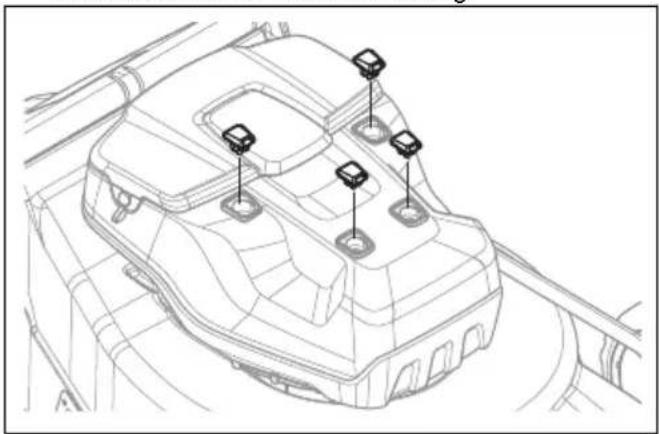

1. Entfernen Sie die 4 Gummiabdeckungen und 4

Schrauben von der Motorabdeckung.

2. Legen Sie die Adapterplatte auf die

3. Befestigen Sie die Adapterplatte mit den 4

mitgelieferten Schrauben bei einem Drehmoment von 5–6Nm.

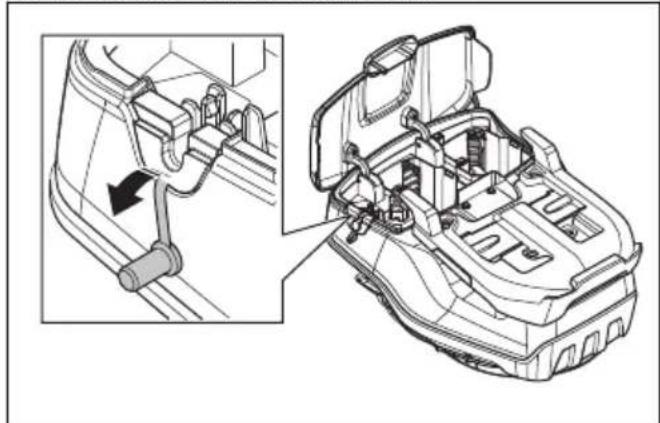

4. Öffnen Sie die Akkuabdeckung.

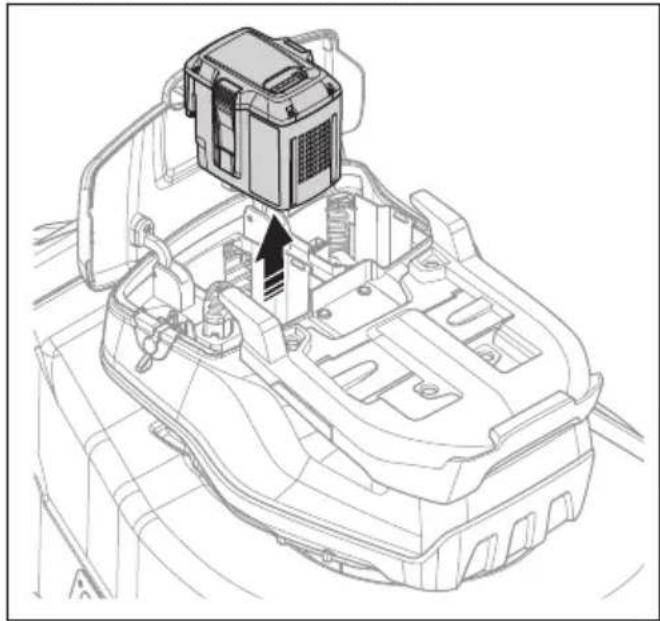

1630 - 004 - 1455. Entfernen Sie den Akku aus Fach 1.

6. Entfernen Sie den Dichtungsstopp.

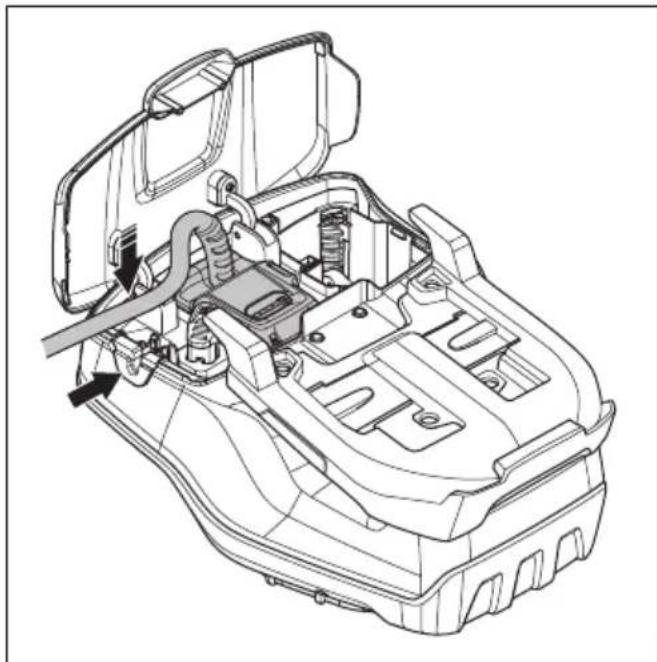

7. Drücken Sie den Akkuadapter in das Akkufach, bis

ein Klicken zu hören ist.

8. Führen Sie das Kabel des Akkuadapters durch das

Loch des Dichtungsstopps. Befestigen Sie das Kabel am Clip.

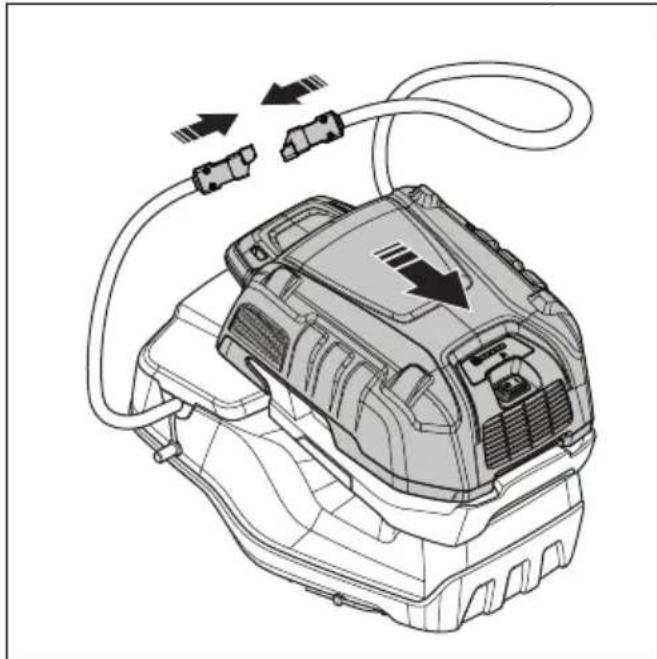

9. Montieren Sie den Multi-Akku auf dem Akkuadapter

10. Schließen Sie den Multi-Akku am Akkuadapter an.

146 1630 - 004 -11. Befestigen Sie das Kabel des Akkuadapters mit den 3 Stoffriemen am Griff.

12. Nehmen Sie den Multi-Akku in umgekehrter

Reihenfolge heraus. WARNUNG: Befestigen Sie das Kabel am Griff, damit es straff sitzt. Das Kabel kann sich vom Griff lösen und Verletzungen verursachen. So stellen Sie den Handgriff ein (LC 551iV)

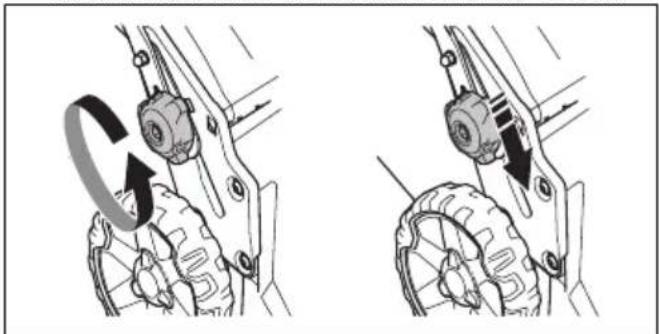

1. Lösen Sie die unteren Knöpfe.

2. Schieben Sie die Knöpfe zum unteren Ende der

Nuten an der linken und rechten Seite des Geräts.

3. Stellen Sie die Höhe des Griffs in einer der 2

verfügbaren Positionen ein.

4. Bewegen Sie die Knöpfe nach oben in Richtung

Griff, bis sie den Anschlag erreichen und ein Klicken zu hören ist.

5. Ziehen Sie die Knöpfe vollständig fest.

So montieren Sie den Griff (LB 548i, LB553iV)

1. Entfernen Sie die Griffmutter und die Scheibe von

der Platte am oberen Griff.

2. Bringen Sie den oberen Griff an der Oberseite des

unteren Griffs in Position. ACHTUNG: Stellen Sie sicher, dass die Kabel nicht eingeklemmt oder beschädigt werden.

3. Befestigen Sie die Scheibe und den Griffjustierhebel.

1630 - 004 - 1474. Drehen Sie den Griff für eine gute Betriebsposition zur Seite, wenn Sie das Gerät in der Nähe einer Wand betreiben. So montieren Sie den Grasfänger (LC 551iV)

1. Befestigen Sie den Rahmen des Grasfängers am

Fangbeutel, sodass der starre Teil des Beutels nach unten weist. Halten Sie den Griff des Rahmens am oberen Ende des Fangbeutels fest.

2. Setzen Sie den unteren Teil des Rahmens des

Grasfängers in die Nut an der Unterseite des Grasfängers.

3. Befestigen Sie den Fangbeutel mit den Klemmen am

Rahmen des Grasfängers.

4. Heben Sie die hintere Abdeckung an.

5. Befestigen Sie den Grasfänger an der Oberkante

6. Setzen Sie den unteren Teil des Grasfängers in den

Grasaustrittskanal. Montage des Mulcheinsatzes (LC 551iV Zubehör)

1. Heben Sie die hintere Abdeckung an, und entfernen

2. Setzen Sie den Mulcheinsatz in den Austrittskanal.

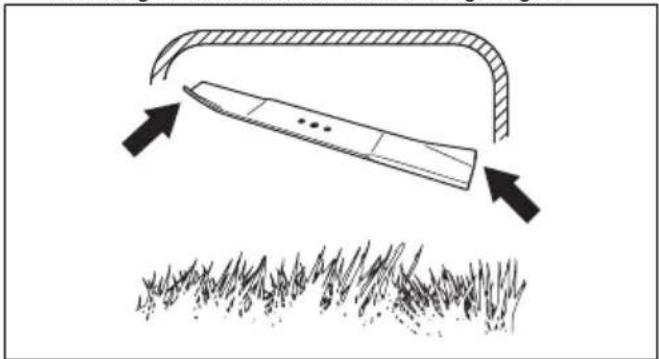

3. Ersetzen Sie das Messer mit der Mulchklinge, die

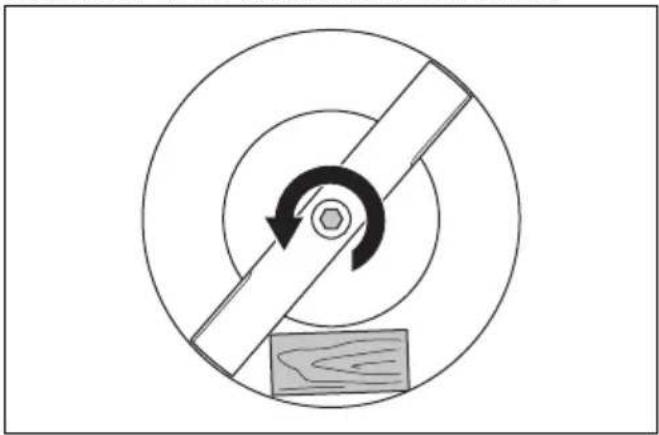

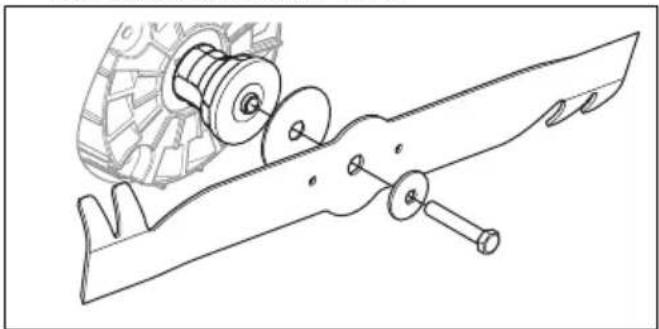

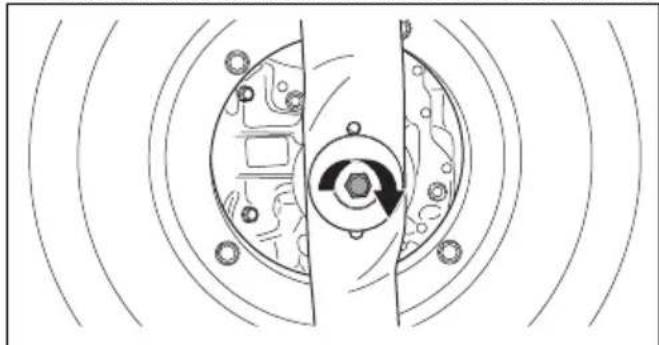

mit dem Mulchsatz geliefert wird. Siehe So tauschen Sie das Messer aus auf Seite 157

1630 - 004 -Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie dieSicherheitsinformationen lesen undverstehen. Husqvarna Connect Husqvarna Connect ist eine kostenlose App fürIhr Mobilgerät. Die Husqvarna Connect App bieteterweiterte Funktionen für Ihr Gerät:• Erweiterte Produktinformationen• Informationen über Produktteile und -wartung sowieentsprechende Hilfe dazu. So verwenden Sie Husqvarna Connect 1. Laden Sie die Husqvarna Connect App auf IhrMobiltelefon.2. Anmeldung bei der Husqvarna Connect App.3. Befolgen Sie die Anweisungen in der HusqvarnaConnect App, um sich zu verbinden und das Gerätzu registrieren. Husqvarna Fleet Services

Husqvarna Fleet Services ist eine Cloud-Lösung,durch die der Flottenmanager bei kommerziellerAnwendung eine Übersicht über alle Geräte erhält.Es muss Husqvarna Fleet Services auf demGerät installiert sein. Das Gerät ist für dieInstallation eines Husqvarna Fleet Services Sensorsvorbereitet. Weitere Informationen über Husqvarna FleetServices finden Sie unter www.husqvarna.com. Vorbereitung des Sensors (Zubehör) 1. Verwenden Sie den Sensorschlüssel, um denDeckel des Sensors zu öffnen.2. Entfernen Sie den Sensor.3. Verbinden Sie den Akku mit dem Sensor. Die LED-Leuchte des Sensors leuchtet auf.4. Laden Sie die Husqvarna Fleet Services -Appherunter.5. Melden Sie sich bei der Husqvarna Fleet Services -App an.6. Führen Sie einen Kopplungsvorgang durch. Siehe So führen Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch auf Seite 149 So führen Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch

1. Melden Sie sich bei der Husqvarna Fleet Services

-App an.2. Wählen Sie Ihr Gerät in der App aus.3. Scannen Sie den Code hinter dem Sensor mitIhrem Mobilgerät, um den Sensor in der App zuinstallieren.1630 - 004 - 149Hinweis: Ein Kopplungsvorgang zwischen der App und dem Gerät ist nur einmal erforderlich. So installieren Sie den Sensor

1. Stellen Sie sicher, dass der Sensor mit der

-App verbunden ist. Siehe So führen Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch auf Seite

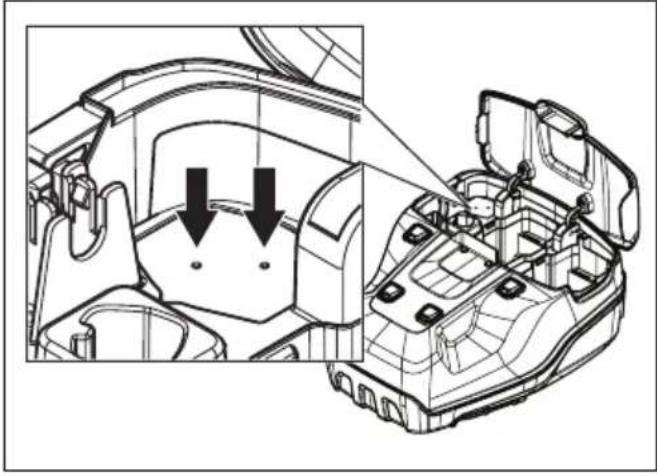

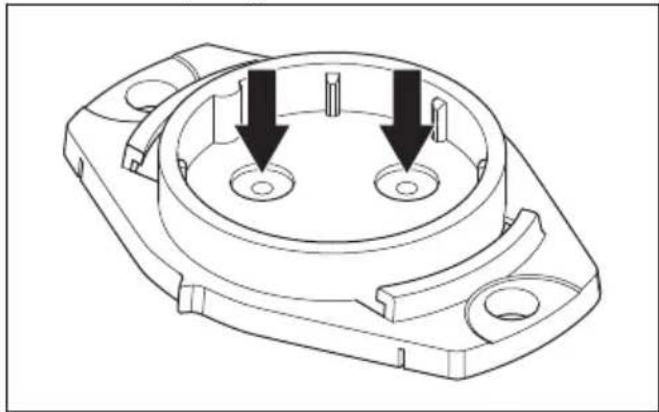

2. Bohren Sie 2 Löcher an den Markierungen in der

Gehäuseaussparung. Hinweis: Stellen Sie sicher, dass die Löcher die gleiche Größe wie die mitgelieferten Nieten des Sensors besitzen.

3. Verwenden Sie eine Zange, um die äußeren

Bohrungen am Sensorgehäuse zu entfernen.

4. Bohren Sie 2 Löcher an den Markierungen in der

5. Richten Sie die Sensoraussparung mit der

Gehäuseaussparung aus.

6. Befestigen Sie die Sensoraussparung mit den

7. Montieren Sie den Sensor in der Sensoraussparung.

Richten Sie die weiße Markierung auf dem Sensor mit der Markierung auf der Sensoraussparung aus.

1630 - 004 -8. Schließen Sie den Deckel des Sensors und sperren Sie ihn mit dem Sensorschlüssel ab. Stellen Sie sicher, dass der obere Teil des Husqvarna-„H“ vom Sicherheitsschlüssel weg zeigt. So bringen Sie das Gerät in die Betriebsposition (LC 551iV)

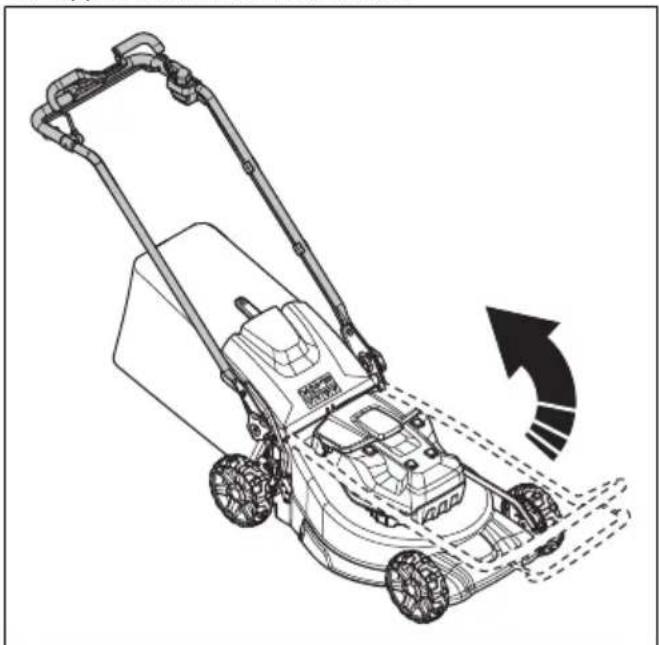

1. Klappen Sie den Griff nach oben.

2. Bewegen Sie die Knöpfe nach oben in Richtung

Griff, bis sie den Anschlag erreichen und ein Klicken zu hören ist.

3. Ziehen Sie die Knöpfe vollständig an.

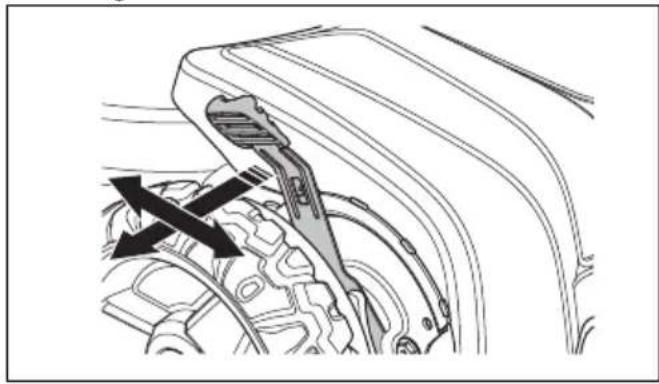

So stellen Sie die Schnitthöhe ein (LB548i, LC551iV) Die Schnitthöhe lässt sich in 6 Stufen einstellen.

1. Drücken Sie den Schnitthöhenhebel in Richtung des

Rades und dann nach hinten, um die Schnitthöhe zu vergrößern.

2. Drücken Sie den Schnitthöhenhebel in Richtung des

Rades und dann nach vorn, um die Schnitthöhe zu verringern. ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist. So stellen Sie die Schnitthöhe ein (LB 553iV) Die Schnitthöhe lässt sich in 5 Stufen einstellen.

1. Bewegen Sie den Schnitthöhenhebel nach hinten,

um die Schnitthöhe zu erhöhen.

2. Bewegen Sie den Schnitthöhenhebel nach vorne,

um die Schnitthöhe zu verringern. ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist. Akku WARNUNG: Vor dem Betrieb des Akkus müssen Sie die Sicherheitsinformationen lesen und 1630 - 004 - 151verstehen. Sie müssen außerdem Bedienungsanleitung für den Akku und das Ladegerät lesen und verstehen. Akkuladezustand Auf der Anzeige werden der verbleibende Ladezustand und eventuelle Störungen des Akkus angezeigt. Die Akkukapazität wird nach dem Ausschalten des Geräts bzw. nach Drücken der Akkuanzeigetaste für 5Sekunden angezeigt. Das Warnsymbol auf dem Akku ist an, wenn eine Störung vorliegt. Siehe Akku auf Seite

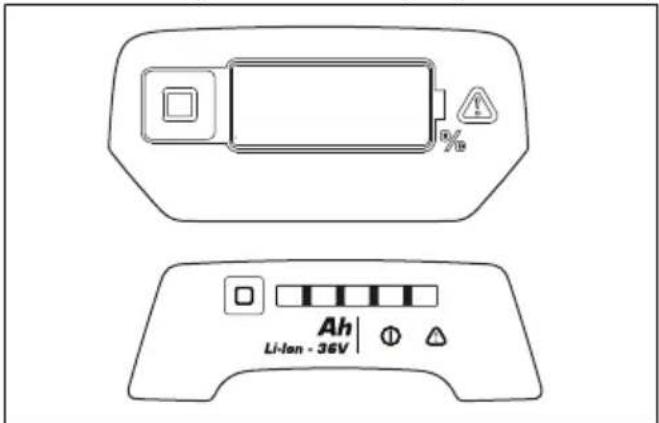

LED-Leuchten Akkuladezustand Alle LEDs leuchten Volle Ladung (75-100%) LED1, LED2 und LED3 leuchten Der Akku ist zu 50-75% geladen LED1 und LED2 leuch- ten Der Akku ist zu 25-50% geladen LED1 leuchtet Der Akku ist zu 0-25% geladen. LED1 blinkt Der Akku ist leer. Laden Sie den Akku. So laden Sie den Akku Laden Sie den Akku vor dem ersten Gebrauch. Der Akku ist bei der Auslieferung an den Kunden nur zu 30 % geladen. Hinweis: Das Ladegerät muss mit der auf dem Typenschild angegebenen Spannung und Frequenz angeschlossen werden. Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50 °C beträgt. Das Ladegerät verringert die Temperatur des Akkus, bevor es zu laden beginnt.

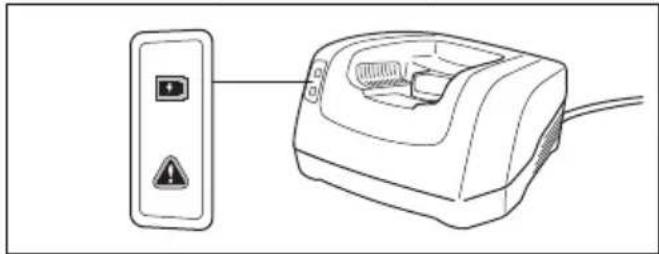

1. Schließen Sie ein Ende des Netzkabels für das

Ladegerät an die Anschlussbuchse des Ladegeräts an.

2. Schließen Sie das andere Ende des Netzkabels für

das Ladegerät an eine geerdete Steckdose an. Die LED am Ladegerät blinkt einmal grün.

3. Die Batterie in das Ladegerät einlegen. Die grüne

Leuchte auf dem Ladegerät leuchtet auf, wenn der Akku richtig mit dem Ladegerät verbunden ist.

4. Wenn alle LEDs am Akku leuchten, ist der Akku

vollständig aufgeladen. Laden Sie den Akku für maximal 24Stunden.

5. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie am Netzstecker und nicht am Netzkabel.

6. Den Akku aus dem Ladegerät entnehmen.

Akku-Ladestatus Ein Husqvarna Li-Ionen-Akku kann in jedem Ladezustand aufgeladen oder genutzt werden. Der Akku wird hierdurch nicht beschädigt. Ein vollgeladener Akku behält seine Ladung auch dann, wenn der Akku im Ladegerät belassen wird. LED-Anzeige Ladezustand LED1 blinkt 0%-25% LED1 leuchtet, LED2 blinkt 25%-50% LED1 und LED2 leuch- ten, LED3 blinkt 50%-75% LED1, LED2 und LED3 leuchten, LED4 blinkt 75%-100% LED1, LED2, LED3 und LED4 leuchten Vollständig aufgeladen 152 1630 - 004 -Aufladen des Multi-Akkus Hinweis: Laden Sie den Akku, wenn Sie ihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30% geladen.

1. Stellen Sie sicher, dass der Akku trocken ist.

2. Verbinden Sie den Multi-Akku mit dem Adapter.

3. Legen Sie den Adapter in das Ladegerät ein.

4. Stellen Sie sicher, dass die grüne Lade-LED auf

dem Ladegerät aufleuchtet. Dies bedeutet, dass der Adapter und der Multi-Akku korrekt verbunden sind.

5. Wenn alle LEDs am Akku leuchten und der Adapter

100% anzeigt, ist er vollständig aufgeladen. Der Adapter zeigt den Ladezustand in 1-%-Schritten an. Zu Beginn des Ladevorgangs kann es zu kleinen Abweichungen kommen.

6. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.

7. Nehmen Sie den Adapter aus dem Ladegerät.

8. Nehmen Sie den Multi-Akku aus dem Adapter.

Hinweis: Weitere Informationen entnehmen Sie bitte den Bedienungsanleitungen für den Multi-Akku und das Ladegerät. So starten Sie das Gerät

1. Öffnen Sie die Akkuabdeckung.

2. Legen Sie einen geladenen Akku in das Akkufach

Nummer 1 unter der Akkuabdeckung. Für eine längere Betriebsdauer legen Sie einen zweiten aufgeladenen Akku in das Akkufach 2.

3. Trennen Sie den Sicherheitsschlüssel von dessen

4. Drücken Sie den Sicherheitsschlüssel in die

5. Halten Sie sich immer hinter dem Gerät auf.

6. Drücken Sie den ON/OFF-Schalter auf der

Bedientafel. Das Display schaltet sich ein.

7. Lösen Sie die Wegfahrsperre.

8. Drücken Sie den Motorbremsbügel in die Richtung

des Lenkers. 1630 - 004 - 153So treiben Sie die Räder an (LC 551iV)

• Ziehen Sie den Antriebsbügel zum Lenker, um den Antrieb zu starten.

• Drücken Sie + und - auf dem Bedienfeld, um die Drehzahl des Antriebs in 4 Schritten einzustellen.

• Lassen Sie den Antriebsgriff los, um den Antrieb auszuschalten, z.B., wenn Sie sich in die Nähe eines Hindernisses bewegen. So treiben Sie die Räder an (LB553iV)

1. Starten Sie das Gerät, siehe

So starten Sie das Gerät auf Seite 153

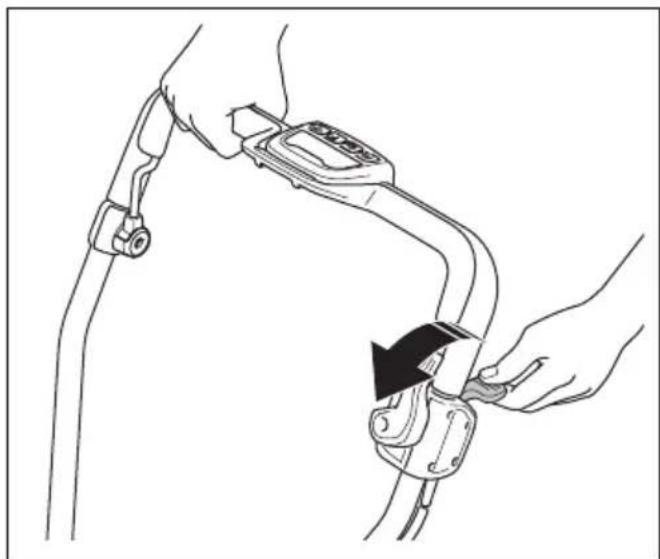

2. Ziehen Sie den Antriebssteuerhebel nach oben, um

den Antrieb zu starten.

3. Drücken Sie die + und –Taste auf dem Bedienfeld,

um die Antriebsdrehzahl einzustellen.

4. Drücken Sie den Antriebssteuerhebel nach unten,

um den Antrieb auszuschalten, z.B. wenn Sie sich in die Nähe eines Hindernisses befinden. So bewegen Sie das Gerät mit deaktivierter Schneidausrüstung (LB553iV)

• Aktivieren Sie die Startsperre.

• Ziehen Sie den Antriebssteuerhebel nach oben.

• Halten Sie den Antriebssteuerhebel und bewegen Sie das Gerät.

• Lassen Sie den Antriebssteuerhebel los und deaktivieren Sie die Startsperre, um den Betrieb fortzusetzen. So verwenden Sie die SavE-Funktion Das Gerät ist mit einer Akkusparfunktion (SavE) ausgestattet, um die Betriebsdauer zu verlängern.

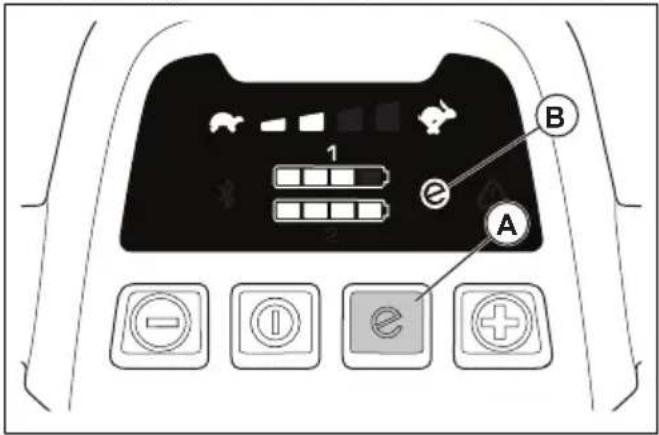

1. Drücken Sie die SavE-Taste(A) zum Starten der

Funktion. Das SavE-Symbol(B) erscheint auf dem Display.

1630 - 004 -2. Wenn Sie die Funktion deaktivieren möchten, drücken Sie die SavE-Taste erneut. Das SavE- Symbol(B) auf dem Display erlischt.

Hinweis: Die SavE-Funktion stoppt automatisch, wenn die Bodenbeschaffenheit eine höhere Leistung erfordert. Die SavE-Funktion startet automatisch erneut, wenn die Bodenbeschaffenheit es zulässt. PowerBoost-Funktion Wenn das Produkt langes oder nasses Gras schneidet, wird die Motordrehzahl automatisch erhöht. Um Akkuzeit zu sparen, kehrt der Motor automatisch in den Standard- Modus zurück, sobald die PowerBoost-Funktion nicht mehr nötig ist. Motor stirbt ab Im Betrieb können Klinge und Motor durch Hindernisse (z.B. Verstopfung durch Gras unter der Schneidwerkabdeckung) blockiert und abgewürgt werden. Wenn dies geschieht und Sie den Motorbremsgriff gedrückt halten, macht das Gerät einen automatischen Neustart. Wenn das Gerät nicht innerhalb von 5-10Sekunden neu startet, muss der Bereich unter der Schneidwerkabdeckung eventuell gereinigt werden. Siehe So reinigen Sie das Gerät auf Seite 158

WARNUNG: Wenn der Motor anhält, versucht das Gerät 5-10Sekunden lang, automatisch neu zu starten. Warten Sie mindestens 15Sekunden, bevor Sie die Schneidwerkabdeckung überprüfen. WARNUNG: Bevor Sie die Schneidwerkabdeckung prüfen, lösen Sie den Motorbremsgriff, drehen den Sicherheitsschlüssel auf 0, entnehmen den Akku und warten mindestens 5Sekunden. Wenn das Hindernis entfernt wird, besteht Verletzungsgefahr durch einen versehentlichen Neustart des Geräts. So schalten Sie das Gerät aus Das Gerät stoppt automatisch, wenn Sie es für 3Minuten nicht in Betrieb nehmen.

1. Lösen Sie den Motorbremsbügel, um den Motor

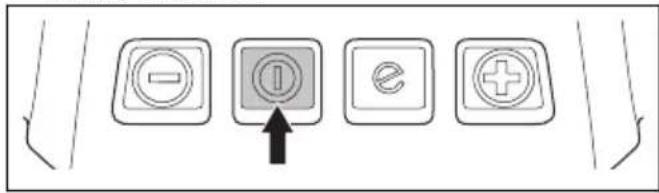

2. Drücken Sie den ON/OFF-Schalter auf der

Bedientafel. Alle LEDs und Symbole auf dem Display erlöschen.

3. Entfernen Sie den Sicherheitsschlüssel aus der

Sicherheitssperre und geben Sie ihn in den Sicherheitsschlüsselhalter. So erhalten Sie ein gutes Arbeitsergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außerdem weniger Energie als eine stumpfe Klinge.

• Schneiden Sie nicht mehr als ⅓ der Länge des Grases ab. Mähen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mähen bei Bedarf 2-mal.

• Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.

• Halten Sie die Schneidwerkabdeckung sauber. Ansammlungen von Gras und Schmutz auf der Innenseite der Schneidwerkabdeckung können das Schneidergebnis beeinträchtigen. Siehe So reinigen Sie das Gerät auf Seite 158

So mähen Sie ohne Grasfänger oder Mulcheinsatz (LC 551iV)

1. Heben Sie die hintere Abdeckung an, und entfernen

2. Wenn ein Mulcheinsatz und eine Mulchklinge

angebracht sind, entfernen Sie diese. 1630 - 004 - 1553. Schließen Sie die hintere Abdeckung, bevor Sie das Gerät verwenden. Wenn Sie das Produkt verwenden, entlädt sich das Gras unter der hinteren Abdeckung. Wartung Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Genauere Informationen finden Sie unter www.husqvarna.com. Wartungsplan Die Wartungsintervalle werden anhand der täglichen Nutzung des Geräts berechnet. Die Intervalle ändern sich, wenn das Gerät nicht täglich verwendet wird. Informationen zur Wartung mit * finden Sie unter Sicherheitshinweise für den Betrieb auf Seite 140

Nach je- dem Ein- satz Monatlich Zu jeder Jahres- zeit Allgemeine Inspektion durchführen. X Reinigen Sie die Getriebedeckel. Achten Sie darauf, dass sich kein Gras auf dem Motor befindet.

Die Startsperre prüfen. * X Sicherstellen, dass die Sicherheitsvorrichtungen am Gerät nicht beschädigt sind.

Den Grasfänger auf Verschleiß und abnehmende Leistung überprüfen. X Die Schneidausrüstung prüfen. X Die Schneidwerkabdeckung prüfen. * X Den Motorbremsgriff prüfen. * X Stellen Sie sicher, dass die EIN/AUS-Taste funktioniert und nicht defekt ist. X Den Akku auf Schäden kontrollieren. X Den Ladezustand des Akkus überprüfen X Sicherstellen, dass die Entriegelungstasten am Akku richtig funktionieren und der Akku in das Gerät einrastet.

Die Lufteinlässe reinigen. Sicherstellen, dass sich kein Gras oder Schmutz in den Lufteinlässen befindet.

Das Ladegerät auf Beschädigungen überprüfen und sicherstellen, dass es ord- nungsgemäß funktioniert.

Den Bereich unter der Schutzabdeckung reinigen (LC 551iV, LB 553iV). X Die Verbindungen zwischen Akku und Gerät überprüfen. Die Verbindung zwi- schen Akku und Ladegerät ebenfalls überprüfen.

156 1630 - 004 -So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass die Muttern und Schrauben am Produkt nicht beschädigt sind.

• Stellen Sie sicher, dass die Kabel an dem Produkt nicht so liegen, dass sie beschädigt werden könnten. So tauschen Sie das Messer aus

1. Arretieren Sie die Klinge mit einem Holzblock.

2. Entfernen Sie die Klingenschraube, die

Federscheibe und das Messer.

3. Überprüfen Sie die Messerhalterung und die

Klingenschraube auf Beschädigungen. a) Wenn Sie die Klinge oder die Messerhalterung ersetzen, dann ersetzen Sie bitte auch die Klingenschraube, die Federscheibe und die Reibscheibe.

4. Prüfen Sie die Motorwelle, um sicherstellen, dass sie

5. Wenn Sie die neue Klinge montieren, stellen Sie

sicher, dass die gebogenen Enden der Klinge in die Richtung der Schneidwerkabdeckung zeigen.

6. Setzen Sie die Reibscheibe und die Klinge an die

7. Stellen Sie sicher, dass die Klinge mit der Mitte der

Motorwelle ausgerichtet ist.

8. Arretieren Sie die Klinge mit einem Holzblock.

9. Befestigen Sie die Federscheibe, und ziehen Sie die

Schraube mit einem Drehmoment von 65-75Nm an.

10. Drehen Sie die Klinge mit der Hand, um

sicherzustellen, dass sie sich einwandfrei dreht. WARNUNG: Tragen Sie stets Schutzhandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht. 1630 - 004 - 15711. Starten Sie das Gerät, um die Klinge zu prüfen. Wenn die Klinge nicht richtig befestigt ist, gibt es im Gerät Vibrationen oder das Schneidergebnis ist unbefriedigend. So reinigen Sie das Gerät

• Reinigen Sie Kunststoffteile mit einem sauberen und trockenen Tuch.

• Verwenden Sie kein Wasser zur Reinigung des Produkts. Wasser kann in den Akku oder den Motor eindringen und einen Kurzschluss oder andere Schäden am Produkt verursachen.

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen.

• Entfernen Sie die Schutzabdeckung und befreien Sie die Innenseite der Schutzabdeckung mit einer Bürste von Gras . So reinigen Sie den Akku und das Ladegerät WARNUNG: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. WARNUNG: Verwenden Sie keine chemischen Substanzen zum Reinigen des Akkus.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber und trocken sind, bevor Sie den Akku in das Ladegerät einlegen.

• Reinigen Sie die Akkuklemmen mit Druckluft oder einem weichen, trockenen Tuch.

• Reinigen Sie die Oberflächen des Akkus und des Ladegeräts mit einem weichen, trockenen Tuch. So prüfen Sie die Schneidausrüstung WARNUNG: Um ein unbeabsichtigtes Starten zu verhindern, ziehen Sie den Sicherheitsschlüssel nach oben, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf

Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.

2. Schauen Sie sich die Klinge an, um festzustellen, ob

sie beschädigt oder stumpf ist. Hinweis: Nach dem Schärfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge schärfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Gerät zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschliffen werden kann oder ersetzt werden muss. Fehlerbehebung Akku LED-Anzeige am Akku Ursache Lösung Die grüne LED blinkt. Die Akkuspannung ist niedrig. Den Akku laden. Siehe So laden Sie den Akku auf Seite 152

Die Fehler-LED blinkt. Der Akku ist schwach. Den Akku laden. Siehe Akku auf Seite 158

Die Temperatur in der Arbeitsumge- bung ist zu hoch oder zu niedrig. Der Akku darf nur bei Temperaturen zwischen ‐10 und 40°C verwendet werden. Überspannung. Sicherstellen, dass die Netzspannung mit dem auf dem Typenschild des Geräts angezeigten Span- nungswert übereinstimmt. Den Akku aus dem Ladegerät entnehmen. 5Se- kunden und warten und erneut versuchen, den Akku aufzuladen. Falls das Problem weiter be- steht, eine autorisierte Servicewerkstatt kontaktie- ren. 158 1630 - 004 -LED-Anzeige am Akku Ursache Lösung Die Fehler-LED leuch- tet. Die Zellendifferenz ist zu groß (1V). Bitte eine autorisierte Servicewerkstatt kontaktie- ren. Akkuladegerät Die LED am Akkula- degerät Ursache Lösung Die Fehler-LED blinkt. Die Temperatur in der Arbeitsum- gebung ist zu hoch oder zu nied- rig. Das Ladegerät darf nur in Umgebungen mit Temperatu- ren zwischen 5 und 40°C verwendet werden. Die Fehler-LED leuchtet. Bitte eine autorisierte Servicewerkstatt kontaktieren. Bedientafel Fehlercodes (Anzahl des Blinkens) Mögliche Fehler Mögliches Verfahren 1 Der Motor ist zu heiß. Lassen Sie das Gerät abkühlen. Achten Sie darauf, dass sich kein Gras auf dem Getrie- be befindet. Reinigen Sie bei Bedarf den Ge- triebedeckel. 5 Die Motordrehzahl fällt zu stark ab und der Motor stoppt. Reinigen Sie das Mähdeck und erhöhen Sie die Schnitthöhe. Siehe So stellen Sie die Schnitthöhe ein (LB548i, LC551iV) auf Sei- te 151 . Falls der Fehler weiterbesteht, kon- taktieren Sie bitte Ihre autorisierte Service- werkstatt. 8 Der Akku ist schwach. Laden Sie den Akku. Siehe So laden Sie den Akku auf Seite 152

9 Akkufehler oder kein Signal vom Akku. Setzen Sie den Akku korrekt in das Gerät ein und untersuchen Sie den Akkuanschluss. Wenn die Fehler-LED am Akku blinkt, lesen Sie Akku auf Seite 151

10 Die Motorsteuerung ist zu heiß. Schalten Sie den Motor ab und warten Sie, bis er sich abgekühlt hat. Andere Fehler Wenn andere Fehler auftreten, entfernen Sie den Sicherheitsschlüssel und den Akku und wenden Sie sich an eine zugelassene Servicewerkstatt. Transport, Lagerung und Entsorgung Einleitung WARNUNG: Um ein unbeabsichtigtes Starten beim Transport zu verhindern, ziehen Sie den Sicherheitsschlüssel heraus, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. 1630 - 004 - 159So bringen Sie das Gerät in die Transportposition (LC551iV)

1. Lösen Sie die unteren Drehknöpfe.

2. Schieben Sie die Knöpfe ans untere Ende der Nuten

an der linken und rechten Seite des Geräts.

3. Klappen Sie den Griff nach vorn.

4. Entfernen Sie den Grasfänger.

• Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.

• Für gewerbliche Transporte müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.

• Stellen Sie sicher, dass Sie sich an die Vorschriften für gefährliche Güter halten, wenn Sie das Produkt für den Transport vorbereiten. Gegebenenfalls gelten örtliche Vorschriften.

• Entnehmen Sie die für den Transport stets den Akku.

• Decken Sie die Akkustecker mit Klebeband ab und stellen Sie sicher, dass der Akku sich während des Transports nicht bewegen kann.

• Sichern Sie das Produkt während des Transports. Lagerung

• Entnehmen Sie für die Lagerung stets den Akku.

• Stellen Sie zur Vermeidung von Unfällen sicher, dass der Akku während der Lagerung nicht an das Produkt angeschlossen bleibt.

• Bewahren Sie das Ladegerät an einem geschlossenen und trockenen Ort auf.

• Bewahren Sie den Akku und das Ladegerät an einem trockenen Ort ohne Feuchtigkeit oder Frost auf.

• Trennen Sie den Akku während der Lagerung vom Ladegerät.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Lagern Sie den Akku an einem Ort mit einer Temperatur zwischen 5 und 25°C und setzen Sie ihn nicht direkter Sonneneinstrahlung aus.

• Lagern Sie das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45°C und setzen Sie es nicht direkter Sonneneinstrahlung aus.

• Stellen Sie sicher, dass der Akkustand mindestens zwischen 30 und 50% beträgt, bevor Sie das Produkt für längere Zeit einlagern.

• Bewahren Sie das Produkt, den Akku und das Ladegerät an einem verschließbaren Ort und für Kinder und unbefugte Personen unzugänglich auf.

• Reinigen Sie das Produkt und lassen Sie es vollständig warten, bevor Sie es längere Zeit einlagern. Entsorgung Durch Symbole auf dem Produkt oder seiner Verpackung wird angezeigt, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Es ist einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden können. Dadurch, dass Sie sicherstellen, dass Sie mit diesem Produkt sorgfältig umgehen, können Sie helfen, den potentiellen negativen Auswirkungen auf die Umwelt und Ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung dieses Produkts ergeben können. Genauere Informationen über die ordnungsgemäße Entsorgung dieses Produkts erhalten Sie bei Ihrer Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen

1630 - 004 -oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben. Technische Angaben Technische Daten LB 548i LB553iV LC551iV Schneidmotor Motortyp BLDC (bürstenlos) 36

Motordrehzahl– SavE, U/min* 2600 2600 2600 Motordrehzahl– Nennwert, U/min* 3000 3000 3000 Motordrehzahl– hohe Belastung, U/min* 3300 3300 3300 Motorleistung– max. kW 1,8 1,8 1,8 Motorleistung– Nennwert, kW 1,5 1,5 1,5 Antriebsmotor Motorleistung– Nennwert, kW k.A. 0,4 0,4 Eigene Gehgeschwindigkeit, km/h k.A. 3,0-5,0 3,0-5,0 Anpasswerte Geschwindigkeit k.A. 4 4 Gewicht Gewicht ohne Akku, kg 31 38 39,5 Akku Akkutyp Husqvarna-Akkuserie Husqvarna-Akkuserie Husqvarna-Akkuserie Akkulaufzeit Mindest-Akkulaufzeit (Leerlauf) bei aktivier- tem SavE-Modus, mit einem Husqvarna 9,4- Ah-Akku (Bli300).

Mindest-Akkulaufzeit (Leerlauf) bei aktivier- tem Standardmodus, mit einem Husqvarna 9,4-Ah-Akku (Bli300).

Schallleistungspegel, gemessen dB(A) 93 97 97

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. 1630 - 004 - 161LB 548i LB553iV LC551iV Schallleistungspegel, garantiert L

Schalldruckpegel am Ohr des Bedieners, dB(A)

0,3 1,3 0,3 Schneidausrüstung Schnitthöhe, mm 30-60 28-65 26-74 Schnittbreite, cm 48 53 51 Klinge, Standard Mulchklinge

• Umdrehungen pro Minute Zugelassene Akkus Typ Akkukapazität, Ah Spannung, V Gewicht, lb/kg BLi20 Lithium-Ionen 4,0 36 2,6/1,2 BLi200 Lithium-Ionen 5,2 36 2,8/1,3 BLi300 Lithium-Ionen 9,4 36 4,1/1,9 BLi550X Lithium-Ionen 15,6 36 12,4/5,6 BLi950X Lithium-Ionen 31,1 36 15,4/7,0 Zugelassene Ladegeräte für die angegebenen Akkus, BLi Eingangsspan- nung, V Frequenz, Hz Leistung, W QC80 100–240 50–60 80 QC80F 12 0 80 QC330 100–240 50–60 330 QC500 100–240 50–60 500

Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 1,2 dB(A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 0,2 m/s

. Norm EN60335-2-77:2017, Kapitel 20.105 162 1630 - 004 -Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Rasenmäher Marke Husqvarna Typ/Modell LB 548i, LC 551iV, LB 553iV Identifizierung Seriennummern ab 2022 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Verordnung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2014/30/EG „EMV-Richtlinie“ 2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2011/65/EG „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron- ikgeräten“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 60335-1:2012/AC:2014/ A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN

55014-2:2015, EN IEC 63000:2018

Benannte Stelle: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Swedenbestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI. Informationen zu Geräuschemissionen finden Sie unter Technische Angaben auf Seite 161

21. Beschermkap (LC551iV)

7. Handtag (LC551iV)
