MANUAL DE USUARIO LC 551iV HUSQVARNA

ES Manual de usuario 199-231

ET Kasutusjuhend 232-261

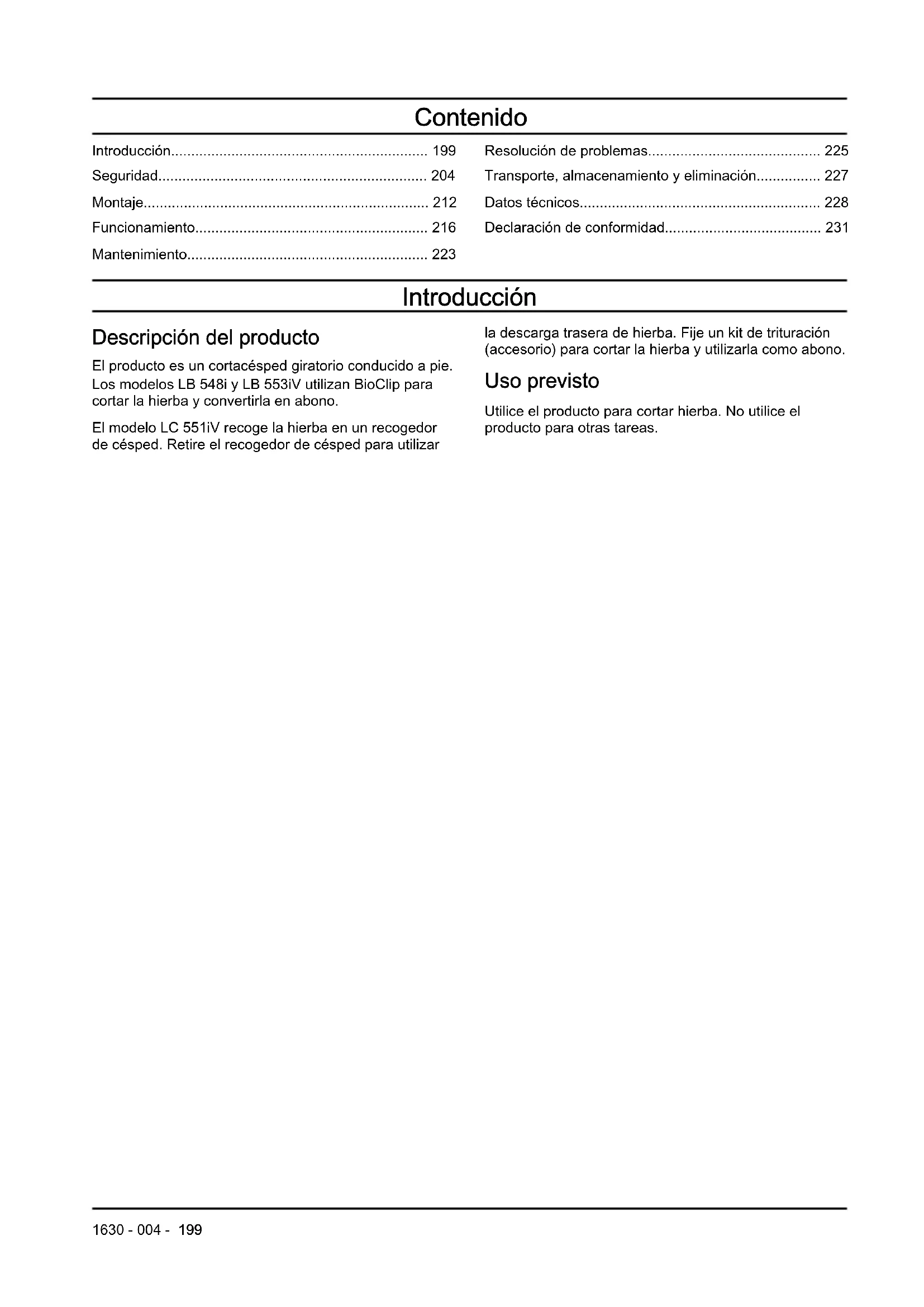

Introducción.... 199
Seguridad.... 204
Montaje....212
Funcionamiento.... 216
Mantenimiento.... 223

Resolución de problemas.... 225

Transporte, almacenamiento y eliminación...... 227

Datos técnicos.... 228

Declaración de conformidad.... 231

Introducción

Descripción del producto

El producto es un cortacésped giratorio conducido a pie. Los modelos LB 548i y LB 553iV utilizan BioClip para cortar la hierba y convertirla en abono.

El modelo LC 551iV recoge la hierba en un recogedor de césped. Retire el recogedor de césped para utilizar

la descarga trasera de hierba. Fije un kit de trituración (accesorio) para cortar la hierba y utilizarla como abono.

Uso previsto

Utilice el producto para cortar hierba. No utilice el producto para otras tareas.

1. Panel de control
2. Palanca del freno del motor
3. Inhibidor de arranque
4. Recogedor de hierba (LC 551iV)
5. Cubierta trasera (LC 551iV)
6. Llave de seguridad
7. Tuerca de estrella del manillar (LC 551iV)
8. Palanca de ajuste del manillar (LB 548i)
9. Tapa de la batería
10. Control de la altura de corte (LC 551iV)
11. Botón de encendido/apagado

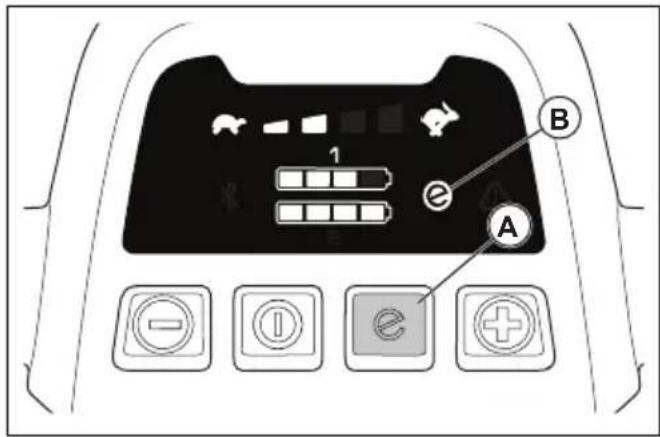

12. Botón SavE

13. Indicador de modo SavE

14. Indicador de batería
15. Indicador de nivel de velocidad
16. Botón para reducir la velocidad
17. Botón para aumentar la velocidad
18. LED de error
19. Cubierta del equipo de corte
20. Tomas de aire
21. Cubierta protectora (LC 551iV)
22. Placa de características técnicas
23. Palanca de la transmisión (LC 551iV)

24. Cargador de batería (accesorio)

25. Batería (accesorio)

26. Batería múltiple (accesorio)

27. Placa adaptadora (accesorio)

28. Adaptador de batería múltiple (accesorio)

29. Kit triturador (LC 551iV)
30. Manual de usuario

Descripción del producto (LB 553iV)

LB 553iV

1. Panel de control
2. Palanca del freno del motor
3. Inhibidor de arranque
4. Llave de seguridad
5. Palanca de ajuste del manillar
6. Tapa de la batería
7. Control de la altura de corte
8. botón ON/OFF
9. Botón SavE
10. Indicador de SavE
11. Indicador de batería
12. Indicador de nivel de velocidad
13. Botón para reducir la velocidad
14. Botón para aumentar la velocidad
15. LED de error
16. Cubierta del equipo de corte
17. Tomas de aire

18. Cubierta protectora

19. Placa de características

20. Palanca de control de la transmisión
21. Cargador de batería (accesorio)
22. Batería (accesorio)
23. Batería múltiple (accesorio)
24. Placa adaptadora (accesorio)
25. Adaptador de batería múltiple (accesorio)
26. Manual de usuario

Símbolos que aparecen en el producto

ADVERTENCIA: Este producto puede ser peligroso y ocasionar

daños graves o mortales tanto al usuario como a cualquier otra persona. Tenga cuidado y utilice el producto correctamente.

Lea atentamente el manual de usuario y asegúrese de que entiende las instrucciones antes de utilizar este producto.

Mantenga a las personas y animales a una distancia de seguridad respecto al área de trabajo.

Tenga cuidado con los objetos que salgan despedidos o rebotados.

Advertencia: Mantenga alejados los pies y las manos de la cuchilla cuando esté girando.

Advertencia: Mantenga las manos y los pies alejados de las piezas giratorias.

Retire la llave de seguridad antes de llevar a cabo trabajos

de reparación o mantenimiento.

Símbolo medioambiental.El producto o su embalaje no son residuos domésticos. Recíclelos en una ubicación homologada para la eliminación de equipos eléctricos y electrónicos.

El producto cumple con las directivas CE vigentes.

Este producto cumple con las directivas del Reino Unido vigentes.

El producto cumple con las directivas vigentes de la Unión Aduanera Euroasiática.

El producto cumple con las directivas UkrSEPRO vigentes.

El producto cumple con las directivas RCM vigentes. Aplicable solo para Australia y Nueva Zelanda.

Etiqueta de emisiones sonoras al medio ambiente conforme con las directivas y normativas europeas y del Reino Unido, y con la regulación de 2017 sobre de protección del medioambiente (control de ruidos) (Protection of the Environment Operations - Noise Control) de la legislación de Nueva Gales del Sur. El nivel de potencia acústica garantizado del producto se especifica en el apartado Datos técnicos en la página 228 y en la etiqueta.

IPX4

Protegido contra salpicaduras de agua

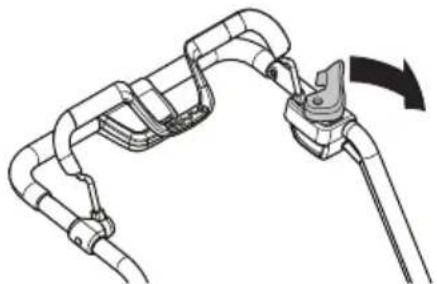

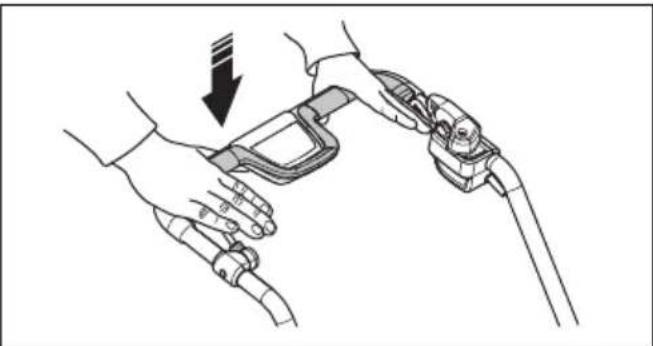

Procedimiento de arranque: pulse el botón de encendido/apagado, suel-te el inhibidor de arranque, presione la pa-lanca del freno del motor.

Suelte la palanca del freno del motor para detenerlo.

Lento

Rápido

Código escaneable

Nota: Los demás símbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos en algunos mercados.

Etiqueta del producto

PELIGRO: Mantenga las manos y los pies alejados.

Fiabilidad del producto

Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y

perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.

• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.

• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.

• El producto no se ha reparado en un centro de servicio autorizado o por un organismo homologado.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Este producto es una herramienta peligrosa si se usa incorrectamente o si no se tiene cuidado. Puede causar lesiones graves o incluso la muerte si no siguen las instrucciones de seguridad.
• Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o

pasivos. Para reducir el riesgo de que se den condiciones que provocarían lesiones graves o letales, las personas que utilizan implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.

• Proceda siempre con cuidado y utilice siempre el sentido común. Si no está seguro de cómo manejar el producto en una situación especial, pare y consulte con su distribuidor Husqvarna antes de continuar.
• Debe tenerse en cuenta que el operador será responsable de los accidentes que involucren a otras personas o a su propiedad.
• Mantenga el producto limpio. Asegúrese de que puede leer claramente las etiquetas.
• No permita que niños ni adultos que no estén familiarizados con estas instrucciones utilicen el aparato. Las normas de seguridad locales pueden fijar límites a la edad del operador
• Si una persona con discapacidad física o mental usa el producto, asegúrese de supervisarla en todo momento. Debe haber

presente en todo momento una persona mayor de edad responsable.

• No utilice el producto si está cansado, enfermo o si se encuentra bajo los efectos de alcohol, drogas o medicamentos. Esto tiene un efecto negativo en su visión, vigilancia, coordinación y capacidad de decisión.
• No utilice el producto si está defectuoso.
• No modifique este producto ni lo utilice si puede haber sido modificado por otras personas.

Seguridad en el área de trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Retire objetos tales como ramas, palos y piedras de la zona de trabajo antes de usar el producto.

• Los objetos que chocan contra el equipo de corte pueden salir despedidos y causar daños a personas y objetos. Mantenga a las personas y los animales a una distancia de seguridad respecto al producto.

• No utilice el producto en condiciones climáticas desfavorables, como niebla, lluvia, viento fuerte, frío intenso y riesgo de relámpagos. El uso del producto en condiciones climáticas desfavorables o en entornos húmedos o mojados produce mucho cansancio. El mal tiempo puede causar condiciones peligrosas, como superficies resbaladizas.

• Preste atención a las personas, objetos y situaciones que puedan impedir el funcionamiento seguro del producto.
• Tenga cuidado con los posibles obstáculos, como raíces, piedras, ramas, hoyos y zanjas. El césped crecido puede esconder obstáculos.
• Cortar el césped en pendientes puede resultar peligroso. No utilice la máquina en pendientes excesivamente pronunciadas. No utilice el producto en pendientes de más de 15°.
• Tenga sumo cuidado al cambiar de dirección en pendientes. Utilice el producto a lo largo de las laderas de las pendientes. No se desplace hacia arriba y hacia abajo.

- Tenga cuidado cuando se acerque a esquinas y objetos escondidos que puedan bloquear su campo de visión.

Seguridad en el trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice este producto para cortar solamente césped. No está permitido utilizar el producto para otras tareas.
• Utilice el equipo de protección personal. Consulte la sección Equipo de protección personal en la página 208.
• Asegúrese de que sabe cómo detener el motor rápidamente en caso de emergencia.
• No utilice el producto bajo la lluvia ni en ambientes húmedos. El riesgo de sacudida eléctrica aumenta si entra agua en el producto.
• No utilice el producto a menos que la cuchilla y todas las cubiertas estén fijadas correctamente. Una cuchilla fijada incorrectamente puede soltarse y provocar daños personales.
• Asegúrese de que la cuchilla no golpea ningún objeto, como

piedras y raíces. Esto puede causar daños a la cuchilla y doblar el eje del motor. Un eje doblado causa vibraciones excesivas y un riesgo muy alto de que la cuchilla se suelte.

• Si la cuchilla choca con algún objeto o si se producen vibraciones, pare el producto inmediatamente. Pare el motor, tire hacia arriba de la llave de seguridad y retire la batería. Examine el producto para comprobar si presenta daños. Repare los daños o lleve el producto a un taller de servicio autorizado para realizar la reparación.
• No acople la palanca del freno del motor permanentemente al manillar cuando el motor esté encendido.
• Ponga el producto en una superficie plana y estable, y arránquelo. Asegúrese de que la cuchilla no entre en contacto con el suelo u otros objetos.
• Manténgase siempre detrás del producto durante su uso.
• Mientras utilice el producto, mantenga todas las ruedas apoyadas en el suelo y las dos manos en el manillar. Mantenga alejados las manos

y los pies de las cuchillas giratorias.

• No incline el producto con el motor en marcha.
• Tenga cuidado cuando tire del producto hacia atrás.
• Nunca levante el producto con el motor en marcha. Si tiene que levantar el producto, en primer lugar detenga el motor, tire hacia arriba de la llave de seguridad y retire la batería.
• No camine hacia atrás mientras utiliza el producto.
• Detenga el motor cuando se desplace por áreas sin hierba, por ejemplo, caminos de grava, piedra y asfalto.
• No corra con el producto con el motor en marcha. Camine siempre mientras utiliza el producto.
• Detenga el motor antes de cambiar la altura de corte. Nunca realice ajustes con el motor en marcha.
• No deje el producto desatendido con el motor en marcha. Pare el motor y asegúrese de que el equipo de corte no gire.

Instrucciones de seguridad para el funcionamiento

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

- El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.

- Utilice botas o zapatos de trabajo antideslizantes. No utilice calzado abierto ni vaya descalzo. - Utilice pantalones largos gruesos. - Utilice guantes protectores cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice un producto que tenga dispositivos de seguridad defectuosos.
• No retire los dispositivos de seguridad ni realice cambios en ellos.
• Realice una comprobación de los dispositivos de seguridad con frecuencia. Si los dispositivos de seguridad están defectuosos, hable con su taller de servicio Husqvarna.

Comprobación de la cubierta del equipo de corte

La cubierta del equipo de corte disminuye las vibraciones en el producto y el riesgo de lesiones provocadas por la cuchilla.

- Examine la cubierta de corte para asegurarse de que no haya daños como, por ejemplo, grietas.

Llave de seguridad

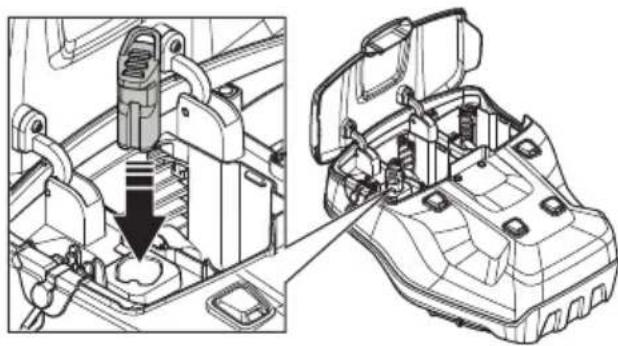

La llave de seguridad se encuentra debajo de la tapa de la batería. La llave de seguridad conecta la batería que suministra electricidad al motor.

Comprobación de la llave de seguridad

La llave de seguridad conecta la batería que suministra electricidad al motor.

- Arranque y pare el motor. Si la llave de seguridad funciona correctamente, el motor solo puede arrancar cuando la llave está en el cierre de seguridad.

Palanca del freno del motor

La maneta del freno del motor detiene el motor. Cuando se suelta la maneta del freno del motor, el motor se para.

Para realizar una comprobación del freno del motor, arranque el motor y luego suelte la maneta del freno del motor. Si el motor no se detiene en 3 segundos, lleve el producto a un taller de servicio Husqvarna autorizado para realizar el ajuste del freno del motor.

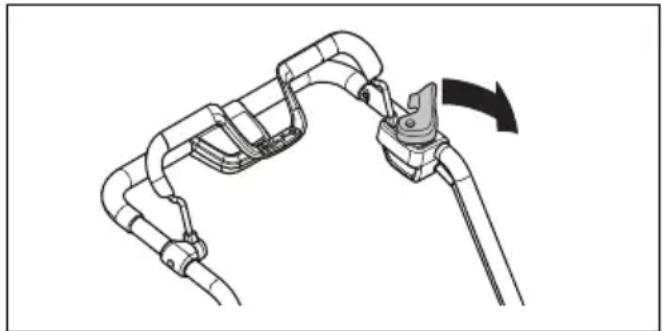

Para examinar el inhibidor de arranque

Compruebe el inhibidor de arranque para verificar que evita el funcionamiento del motor.

1. Empuje la palanca del freno del motor hacia el manillar. El inhibidor de arranque impide el movimiento.
2. Empuje el inhibidor de arranque hacia fuera.

1. Suelte el inhibidor de arranque y asegúrese de que regresa a su posición inicial.

Seguridad de la batería

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

- Utilice solamente pilas recargables Husqvarna como fuente de alimentación para otros productos Husqvarna relacionados. Para evitar

lesiones, no utilice la batería como fuente de alimentación de otros dispositivos.

• No utilice baterías no recargables.
• Riesgo de descarga eléctrica. No conecte los terminales de la batería a llaves, monedas, tornillos u otros objetos metálicos. Esto puede provocar un cortocircuito en la batería.

- No coloque objetos en las ranuras de ventilación de la batería.

- Mantenga la batería lejos de la luz directa del sol, de fuentes de calor o de llamas abiertas. La batería puede explotar y provocar quemaduras graves y/o quemaduras químicas.

- Mantenga la batería resguardada de la lluvia y la humedad.

- Mantenga la batería lejos de microondas y fuentes de alta presión.

- No intente desmontar o romper la batería.

- Si se produce una fuga en la batería, no permita que el líquido entre en contacto con el cuerpo ni con los ojos. Si toca el líquido, limpie el área con abundante agua y busque asistencia médica.

• Utilice la batería con temperaturas de entre -10 °C y 40 °C.
• No limpie la batería o el cargador con agua. Consulte Limpieza de la batería y el cargador de batería en la página 225.
• No utilice una batería defectuosa o dañada.
• Guarde la batería alejada de objetos metálicos, como clavos, monedas o joyas.

Seguridad del cargador de la batería

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice solamente cargadores de baterías QC para cargar las baterías de repuesto Husqvarna.
• Riesgo de sacudida eléctrica o cortocircuito. No coloque objetos en las ranuras de ventilación del cargador. No intente desmontar el cargador de batería. No conecte los terminales del cargador a objetos metálicos. Utilice una toma de corriente homologada.

- Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se den condiciones que provocarían lesiones graves o letales, las personas que utilizan implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.

- Compruebe con regularidad que el cable de alimentación del cargador de batería no esté dañado ni agrietado.

- No levante el cargador de la batería tirando del cable de alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.

- Mantenga el cable de alimentación y los cables de empalme apartados de agua, aceite y cantos agudos. Proceda con cuidado para evitar que el cable se enganche en puertas, vallas o similares. De lo contrario, el cargador podría transmitir corriente.

• No limpie el cargador de la batería con agua.
• Los niños mayores de ocho años y las personas con facultades físicas, psíquicas o sensoriales disminuidas, o sin la experiencia y los conocimientos necesarios pueden usar el cargador de batería si se les supervisa o instruye en lo que respecta al uso seguro del aparato y comprenden los peligros existentes. Los niños no deben jugar con el cargador de batería. Los niños no deberán llevar a cabo la limpieza ni el mantenimiento del usuario sin supervisión.
• No intente cargar baterías no recargables en el cargador de la batería.
• No utilice el cargador de batería cerca de materiales inflamables o corrosivos. No cubra el cargador. Desenchufe el cargador de batería en caso de humareda o incendio.
• No utilice un cargador de batería defectuoso o dañado.
• Solo cargue la batería en interiores si se trata de una estancia con buena ventilación y lejos de la luz solar directa. No cargue la batería en un entorno húmedo.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Retire la llave de seguridad antes de realizar tareas de mantenimiento en el producto.
• Realice los trabajos de mantenimiento correctamente para aumentar la vida útil del producto y reducir el riesgo de accidentes. Deje que un taller de servicio homologado haga las reparaciones profesionales. Póngase en contacto con su taller de servicio más cercano para obtener más información.
  • Realice únicamente las tareas de mantenimiento que figuran en este manual de usuario.
• Utilice guantes resistentes al utilizar el equipo de corte. La cuchilla está muy afilada y se

pueden producir cortes con mucha facilidad.

• Mantenga los bordes cortantes afilados y limpios para obtener los mejores resultados con la máxima seguridad.
• Diríjase a su taller de servicio para que examine el producto regularmente y para que realice ajustes y reparaciones necesarios.
• Cambie las piezas dañadas, desgastadas o rotas.
• Respete las instrucciones correspondientes al cambio de accesorios. Utilice únicamente los accesorios del fabricante.
• Cuando no esté en funcionamiento, mantenga el producto, la batería y cargador de batería aparte en un lugar seco, interior y bajo llave. Asegúrese de que los niños y personas que no cuenten con autorización no puedan acceder al producto, la batería o el cargador de batería.

Montaje

Introducción

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad antes de montar el producto.

Extracción e instalación de la batería múltiple (accesorio)

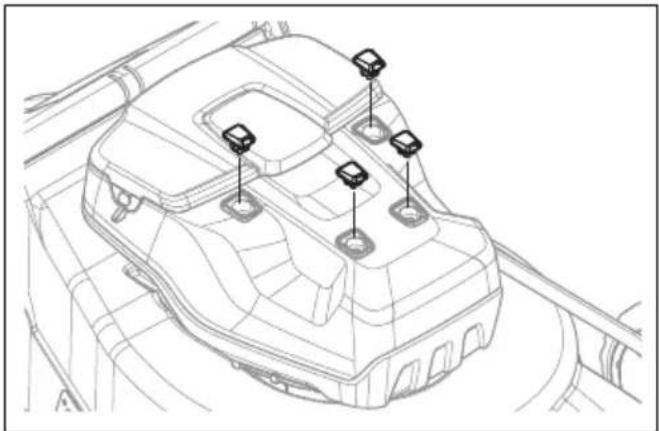

1. Retire las 4 cubiertas de goma y los 4 tornillos de la cubierta del motor.

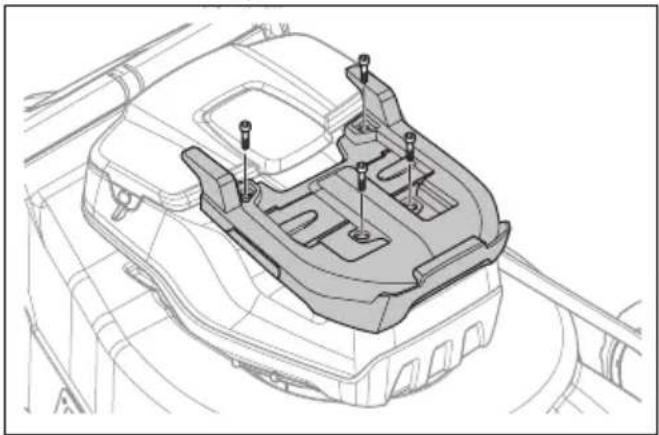

1. Coloque la placa adaptadora en la cubierta del motor.
2. Fije la placa adaptadora con los 4 tornillos que se suministran a un par de 5-6 Nm.

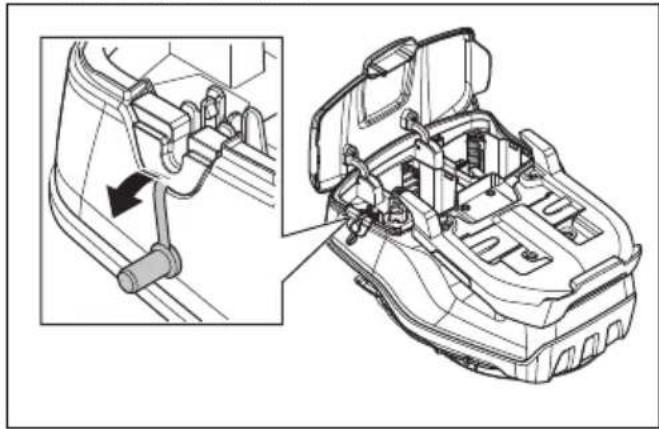

1. Abra la tapa de la batería.
2. Retire la batería de la ranura 1.

1. Retire el tope de la junta.

1. Inserte el adaptador de la batería en el compartimento de la batería hasta que oiga un clic.

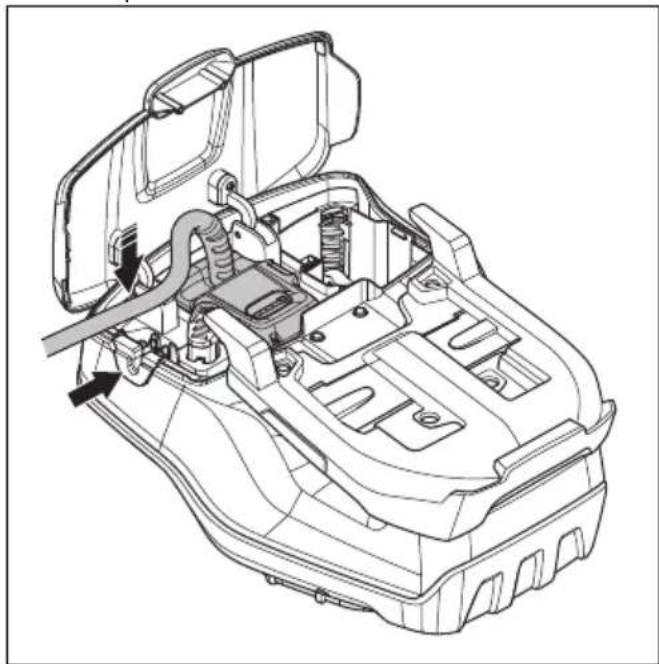

1. Introduzca el cable del adaptador de la batería a través del orificio del tope de la junta. Sujete el cable con la pinza.

1. Instale la batería múltiple en el adaptador de la batería.

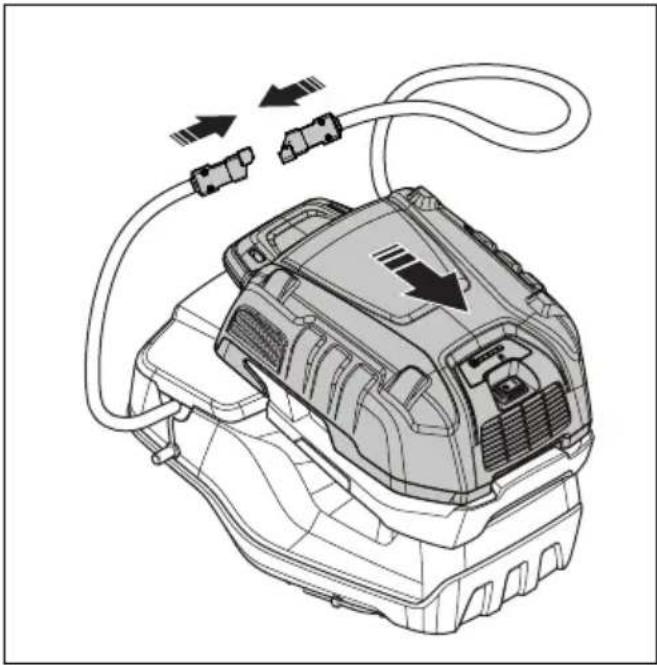

2. Conecte la batería múltiple al adaptador de la batería.

1. Sujete el cable del adaptador de la batería al manillar con las 3 correas de tela.

1. Retire la batería múltiple siguiendo el orden inverso.

ADVERTENCIA: No deje el cable demasiado suelto en el manillar. El cable puede desprenderse del manillar y provocar lesiones.

Ajuste del mango (LC 551iV)

1. Afloje las ruedecillas inferiores.

2. Mueva los mandos hacia el extremo inferior de las ranuras en el lado izquierdo y derecho del producto.

1. Ajuste la altura del manillar en una de las 2 posiciones disponibles.
2. Mueva los mandos hacia arriba, en dirección al manillar, hasta que finalice su recorrido y escuche un clic.

CLICK!

1. Apriete las ruedecillas por completo.

Montaje del manillar (LB 548i, LB 553iV)

1. Retire la tuerca de la empuñadura y la arandela de la placa del manillar superior.
2. Coloque la empuñadura superior en su sitio en la parte superior del mango inferior.

PRECAUCIÓN: Asegúrese de que los cables no están atrapados ni se han dañado.

1. Fije la arandela y la palanca de ajuste del manillar.

1. Gire la palanca hacia un lado para una buena posición de manejo cuando utilice el producto cerca de una pared.

Para montar el recogedor de césped (LC 551iV)

1. Coloque el bastidor del recogedor de césped en la bolsa de hierba con la parte rígida de la bolsa en la parte inferior. Mantenga el asa del bastidor en la parte superior de la bolsa para césped.

1. Coloque la parte inferior del bastidor del recogedor de césped en la ranura de la parte inferior del recogedor de césped.

2. Fije la bolsa para césped al bastidor del recogedor de césped con los clips.

1. Levante la cubierta trasera.

2. Encaje el recogedor de césped en el borde superior del chasis.

3. Coloque la parte inferior del recogedor de césped en el canal de descarga.

Montaje del triturador (accesorio del modelo LC 551iV)

1. Levante la cubierta trasera y extraiga el recogedor de césped.

2. Coloque el accesorio triturador en el canal de descarga.

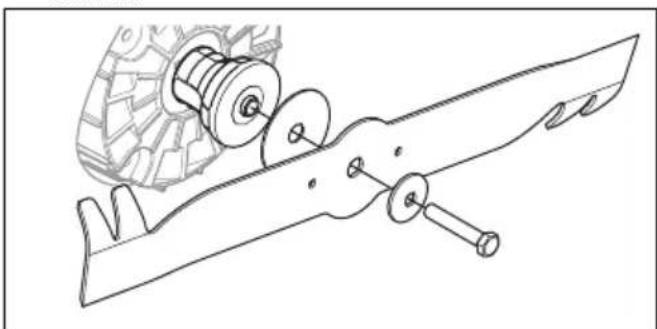

1. Sustituya la cuchilla por la cuchilla trituradora que se suministra en el kit de trituración. Consulte la sección Para sustituir la cuchilla en la página 224.

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el producto, debe leer y entender el capítulo sobre seguridad.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más funciones para su producto Husqvarna:

• Información ampliada sobre el producto.
• Información y asistencia sobre piezas y mantenimiento de productos.

Para empezar a utilizar Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su dispositivo móvil.
2. Registre una cuenta en la aplicación Husqvarna Connect.
3. Siga las instrucciones de la aplicación Husqvarna Connect para conectarse y registrar el producto.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ es una solución en la nube que proporciona al gerente de flotas comercial una visión general de todos los productos. Es imprescindible tener el sensor deHusqvarna Fleet Services™ instalado en el producto. El producto viene preparado para la instalación de un sensor deHusqvarna Fleet Services™ . Para obtener más información sobre Husqvarna Fleet Services™, consulte www.husqvarna.com.

Preparación del sensor (accesorio)

1. Utilice la llave del sensor para abrir la tapa del sensor.

1. Retire el sensor.
2. Conecte la batería al sensor. Se enciende el indicador LED del sensor.

1. Descargue la aplicación Husqvarna Fleet Services™.

2. Inicie sesión en la aplicación Husqvarna Fleet Services™.

3. Realice el emparejamiento. Consulte Emparejamiento de la aplicación y el producto en la página 216

Emparejamiento de la aplicación y el producto

1. Inicie sesión en la aplicación Husqvarna Fleet Services™.
2. Seleccione el producto en la aplicación.
3. Escanee el código que se encuentra detrás del sensor con su dispositivo móvil para instalar el sensor en la aplicación.

Nota: La aplicación y el producto deben emparejarse solamente una vez.

Instalación del sensor

1. Asegúrese de que el sensor está conectado a la aplicación Husqvarna Fleet Services™. Consulte la sección Emparejamiento de la aplicación y el producto en la página 216.

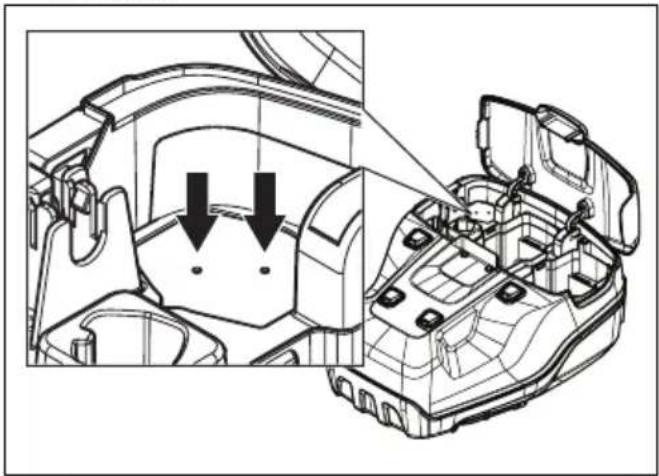

2. Perfore 2 orificios según las marcas de la ranura de la carcasa.

Nota: Asegúrese de que los orificios tengan las mismas dimensiones que los remaches suministrados con el sensor.

1. Utilice unos alicates para abrir los orificios exteriores de la ranura del sensor.

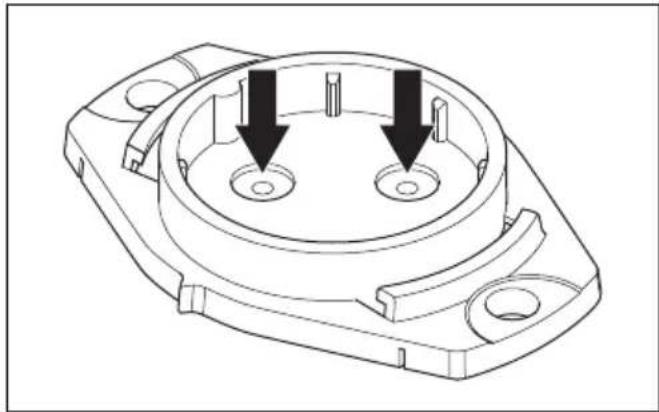

1. Perfore 2 orificios según las marcas de la ranura del sensor.

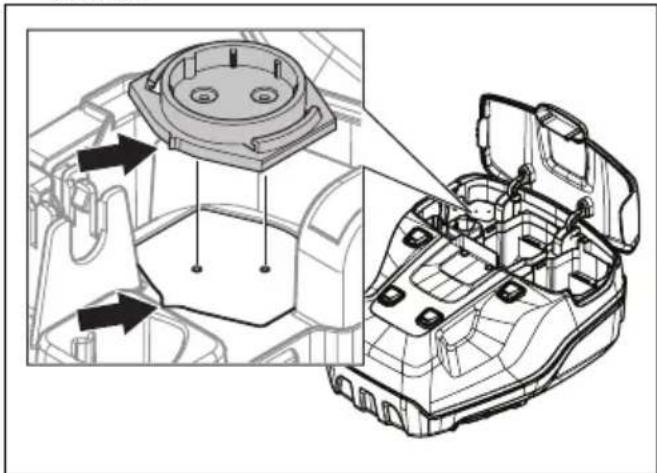

1. Alinee la ranura del sensor con la ranura de la carcasa.

1. Fije la ranura del sensor con los remaches.

2. Instale el sensor en la ranura del sensor. Alinee la marca blanca del sensor con la marca de la ranura del sensor.

1. Cierre la tapa del sensor y bloquéela con la llave del sensor. Asegúrese de que la parte superior de la "H" de Husqvarna apunta lejos de la llave de seguridad.

Ajuste del producto en la posición de trabajo (LC 551iV)

1. Coloque el manillar en posición vertical.

1. Mueva las ruedecillas hacia arriba, en dirección al manillar, hasta que finalice su recorrido y escuche un clic.

CLICK!

1. Apriete las ruedecillas a fondo.

Ajuste de la altura de corte (LB 548i, LC 551iV)

La altura de corte puede ajustarse en 6 niveles.

1. Empuje el control de altura de corte en la dirección de la rueda y, a continuación, hacia atrás para aumentar la altura de corte.
2. Empuje el control de altura de corte en la dirección de la rueda y, a continuación, hacia delante para reducir la altura de corte.

PRECAUCIÓN: No ajuste la altura de corte demasiado baja. Las cuchillas pueden golpear el suelo si la superficie del césped no está nivelada.

Ajuste de la altura de corte (LB 553iV)

La altura de corte puede ajustarse en 5 niveles.

1. Mueva la palanca de altura de corte hacia atrás para aumentar la altura de corte.
2. Mueva la palanca de altura de corte hacia delante para reducir la altura de corte.

PRECAUCIÓN: No ajuste la altura de corte demasiado baja. Las cuchillas pueden golpear el suelo si la superficie del césped no está nivelada.

Batería

ADVERTENCIA: Antes de usar la batería, debe leer y entender el capítulo sobre seguridad. También debe leer y

comprender el manual de usuario de la batería y el cargador de la batería.

Estado de la batería

La pantalla muestra la capacidad restante de la batería y si hay algún problema con la batería. La carga de la batería se muestra durante cinco segundos después de apagar el producto o pulsar el botón del indicador de la batería. El símbolo de advertencia de la batería se enciende cuando se produce un error. Consulte Batería en la página 225.

1 2 3 4

Indicadores LED Estado de	la batería
Todos los LED están encendidos	Carga completa (75-100 %)
LED 1, LED 2 y LED 3 encendidos	La batería tiene una carga del 50 %-75 %
LED 1 y LED 2 encendi-dos	La batería tiene una carga del 25 %-50 %
LED 1 encendido La batería	tiene una carga del 0 %-25 %.
El LED 1 parpadea La batería	está descarga-da. Cargue la batería.

Para cargar la batería

Cargue la batería antes de utilizarla por primera vez. La batería solo tiene un 30 % de carga cuando se entrega al cliente.

Nota: El cargador de la batería debe estar conectado a la tensión y la frecuencia indicadas en la placa de características.

La batería no se cargará si su temperatura es superior a 50 °C. El cargador de batería disminuye la temperatura de la batería antes de empezar a cargarse.

1. Conecte un extremo del cable de alimentación del cargador de batería a la toma de este último.

2. Conecte el otro extremo del cable de alimentación del cargador de batería a un enchufe de corriente con toma de tierra. El LED del cargador de batería parpadea de color verde una vez.

1. Coloque la batería en el cargador. La luz verde del cargador se enciende cuando la batería está conectada correctamente al cargador de batería.

1. Cuando todos los LED de la batería se hayan encendido, la batería estará totalmente cargada. Cargue la batería durante un máximo de 24 horas.

2. Para desconectar el cargador de la toma de corriente, tire del enchufe, no del cable de alimentación.

3. Retire la batería del cargador.

Estado de la carga de la batería

Una batería de iones de litio de Husqvarna se puede cargar o utilizar sea cual sea su nivel de carga. La batería no sufre daños. La carga de una batería completamente cargada no se pierde aun cuando se deje en el cargador.

Indicadores LED	Estado de carga
EI LED 1 parpadea 0 %-25	%
LED 1 encendido y LED 2 parpadeando	25 %-50 %
LED 1 y LED 2 encendi-dos; LED 3 parpadeando.	50 %-75 %
LED 1, LED 2 y LED 3 encendidos; LED 4 parpa-deando.	75 %-100 %
LED 1, LED 2, LED 3 y LED 4 encendidos	Completamente cargada

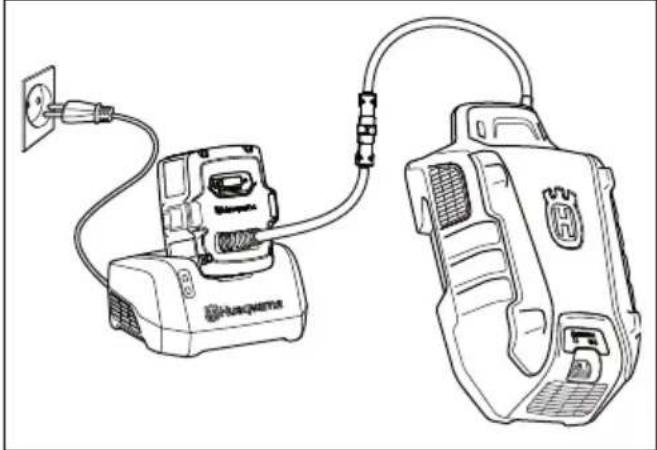

Carga de la batería múltiple

Nota: Cargue la batería si es la primera vez que la utiliza. Una batería nueva solo tiene una carga del 30 %.

1. Asegúrese de que la batería está seca.
2. Conecte la batería múltiple al adaptador.

1. Ponga el adaptador en el cargador de la batería.
2. Asegúrese de que se enciende el LED de carga verde en el cargador. Esto significa que el adaptador y la batería múltiple están conectados correctamente.

1. Cuando todos los LED de la batería se hayan encendido y el adaptador muestre un nivel de un 100 %, la batería estará totalmente cargada.

% Ah Li-Ien - 36V

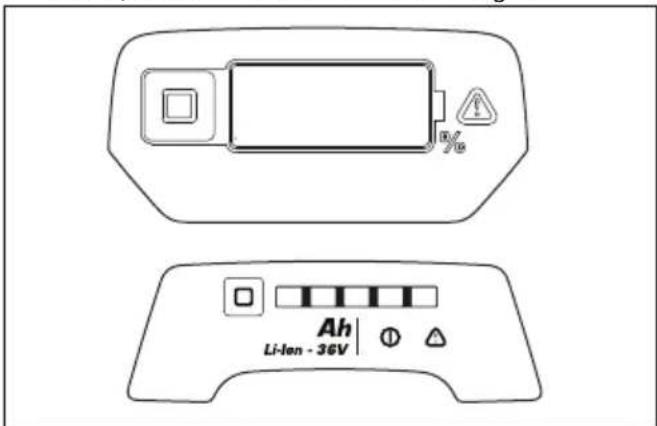

El adaptador muestra el estado de carga en incrementos del 1 %. Es posible que se produzcan pequeñas desviaciones al inicio de la carga.

1. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable.

2. Retire el adaptador del cargador de batería.

3. Extraiga la batería múltiple del adaptador.

Nota: Consulte los manuales de la batería múltiple y del cargador para obtener más información.

Arranque del producto

1. Levante la tapa de la batería.
2. Coloque una batería cargada en la ranura de batería número 1 debajo de la tapa de la batería. Para prolongar la autonomía, coloque una segunda batería cargada en la ranura número 2.
3. Desconecte la llave de seguridad del soporte de la llave de seguridad.
4. Introduzca la llave de seguridad en el cierre de seguridad.

1. Manténgase detrás del producto.
2. Pulse el botón ON/OFF en el panel de control. La pantalla se enciende.
3. Afloje el inhibidor de arranque.

1. Empuje la palanca del freno del motor hacia el manillar.

Uso de la transmisión de las ruedas (LC 551iV)

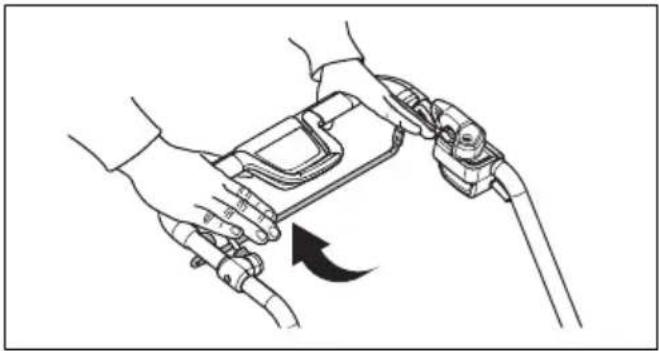

- Tire del mango de transmisión en la dirección del manillar para arrancar la transmisión.

- Pulse + y - en el panel de control para ajustar la velocidad de la transmisión en 4 pasos.

- Suelte el mango de transmisión para desacoplar la transmisión, por ejemplo, cuando se acerque a un obstáculo.

Uso de la transmisión de las ruedas (LB 553iV)

1. Arranque el producto; consulte Arranque del producto en la página 220

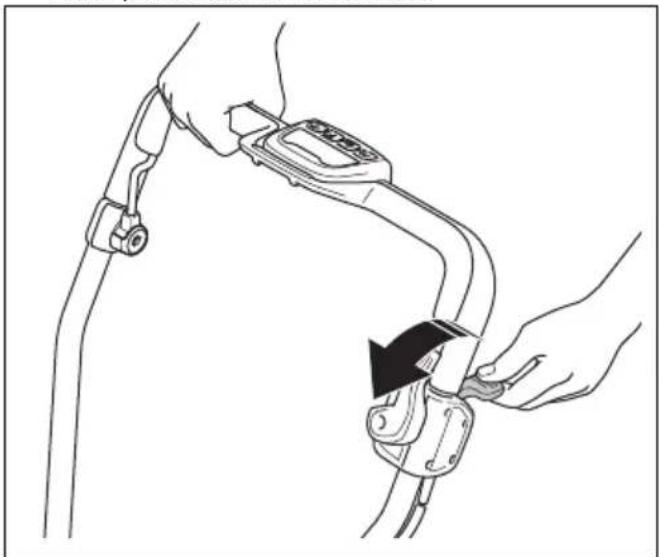

2. Tire de la palanca de control de la transmisión hacia arriba para activar la transmisión.

1. Pulse los botones + y -del panel de control para ajustar la velocidad de la transmisión.

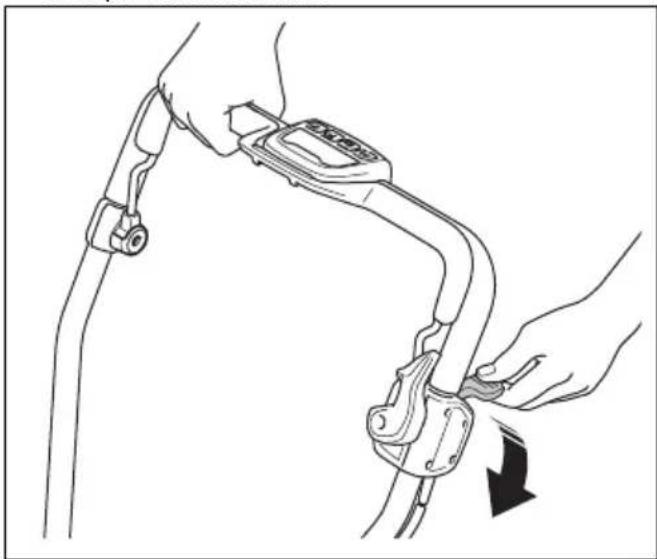

1. Empuje la palanca de control hacia abajo para desacoplar la transmisión, por ejemplo, cuando se acerque a un obstáculo.

Desplazamiento del producto con el equipo de corte desacoplado (LB 553iV)

• Aplique el inhibidor de arranque.
• Tire hacia arriba de la palanca de control de la transmisión.
• Sujete la palanca de control de la transmisión y desplace el producto.
• Suelte la palanca de control de la transmisión y desacople el inhibidor de arranque para continuar la operación.

Uso de la función SavE

El producto cuenta con una función de ahorro de batería (SavE) que le permite funcionar durante más tiempo.

1. Pulse el botón SavE (A) para activar la función. El símbolo de SavE (B) se enciende en la pantalla.

2. Pulse de nuevo el botón SavE para detener la función. El símbolo de SavE (B) deja de aparecer en la pantalla.

Nota: La función SavE se detiene automáticamente si las condiciones del terreno requieren una mayor potencia. La función SavE se vuelve a activar automáticamente cuando las condiciones del terreno lo permitan.

Función PowerBoost

Cuando el producto corta hierba larga o húmeda, el motor aumenta automáticamente las revoluciones. Para ahorrar batería, el motor regresa automáticamente al modo estándar cuando no es necesaria la función PowerBoost.

Parada del motor

Durante el funcionamiento, la cuchilla y el motor pueden detenerse temporalmente debido a obstáculos como la acumulación de hierba bajo la cubierta del equipo de corte. Si esto ocurre y mantiene la palanca del freno del motor presionada, el producto arrancará de nuevo automáticamente. Si el producto no vuelve a arrancar en 5-10 segundos, puede que sea necesario limpiar la cubierta del equipo de corte. Consulte Limpieza del producto en la página 225.

ADVERTENCIA: Si el motor se detiene, el producto intentará arrancar automáticamente durante 5-10 segundos. Espere al menos 15 segundos antes de comprobar la cubierta del equipo de corte.

ADVERTENCIA: Antes de inspeccionar la cubierta del equipo de corte, suelte la palanca del freno del motor, gire la llave de seguridad a la posición 0, retire la batería y espere al menos 5 segundos. Si al intentar retirar los obstáculos, el producto se pusiera en marcha accidentalmente, podría sufrir lesiones.

Parada del producto

El producto se detiene automáticamente si no se utiliza durante 3 minutos.

1. Suelte la palanca del freno del motor para detener el motor.

1. Pulse el botón ON/OFF en el panel de control. Todas las luces LED y símbolos que aparecen en la pantalla se apagarán.

1. Retire la llave de seguridad del cierre de seguridad y colóquela en el soporte de la llave de seguridad.

Para obtener un buen resultado

• Use siempre una cuchilla afilada. Un cuchilla roma proporciona un resultado irregular y la superficie de corte de la hierba adquiere un tono amarillo. Una cuchilla afilada también utiliza menos energía que una cuchilla roma.
• No corte más de 13 de la longitud del césped. Corte primero con una altura de corte alta. Examine el resultado y baje la altura de corte al nivel que corresponda. Si la hierba está muy larga, vaya despacio y corte dos veces si es necesario.
• Corte en direcciones distintas cada vez para evitar crear rayas en el césped.
• Mantenga limpia la cubierta del equipo de corte. La acumulación de hierba y suciedad en el interior de esta cubierta puede reducir el resultado del corte. Consulte la sección Limpieza del producto en la página 225.

Corte de césped sin un recogedor de césped o un triturador instalado (LC 551iV)

1. Levante la cubierta trasera y extraiga el recogedor de césped.
2. Si hay un triturador y una cuchilla trituradora instalados, retírelos.
3. Cierre la cubierta trasera antes de utilizar el producto.

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar cualquier trabajo de mantenimiento, debe leer y entender el capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y reparación del producto, es necesario realizar una formación especial. Husqvarna garantiza que los trabajos de mantenimiento y reparación sean realizados por profesionales. Si su distribuidor no es un taller de servicio, pídale información sobre el taller de servicio más cercano.

Para obtener información detallada, consulte www.husqvarna.com.

Programa de mantenimiento

Los intervalos de mantenimiento se calculan a partir del uso diario del producto. Los intervalos cambian si el producto no se utiliza a diario.

Para las tareas de mantenimiento, identificadas con *, consulte Instrucciones de seguridad para el funcionamiento en la página 208.

	A cada uso	Mensual	Cada temporada
Realice una inspección general. X
Limpie las tapas de la transmisión. Asegúrese de que no haya césped sobre el motor.	X
Realice una comprobación del inhibidor de arranque. * X
Asegúrese de que los dispositivos de seguridad del producto no estén defectuosos. *	X
Examine el recogedor de césped para comprobar si presenta desgaste o está deteriorado.	X
Examine el equipo de corte. X
Inspección de la cubierta de corte. * X
Realice una comprobación de la palanca de freno del motor. * X
Asegúrese de que el botón de encendido/apagado funciona correctamente y que no está defectuoso.	X
Examine la batería en busca de posibles daños. X
Compruebe la carga de la batería X
Asegúrese de que los botones de liberación de la batería funcionan correctamente y que esta se acopla al producto.	X
Limpie las tomas de aire. Asegúrese de que no haya césped o suciedad en las tomas de aire.	X
Examine el cargador de la batería para ver si está dañado y asegúrese de que funciona correctamente.		X
Limpie debajo de la cubierta protectora (LC 551iV, LB 553iV) X
Examine las conexiones entre la batería y el producto. Examine también la conexión entre la batería y el cargador de batería.			X

Para realizar una inspección general

• Asegúrese de que las tuercas y los tornillos del producto estén bien apretados.
• Asegúrese de que los cables del producto no están en una posición en la que puedan resultar dañados.

Para sustituir la cuchilla

1. Bloquee la cuchilla con un bloque de madera.

1. Retire el tornillo de la cuchilla, la arandela y la cuchilla.

1. Inspeccione el soporte de la cuchilla y el tornillo de la cuchilla para ver si hay daños.

a) Si sustituye el disco o el soporte, sustituya también el tornillo de la cuchilla, la arandela elástica y la arandela de fricción.
4. Inspeccione el eje del motor para asegurarse de que no está doblado.

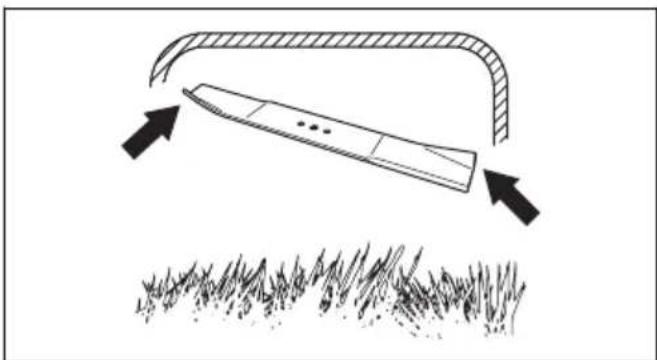

5. Cuando instale la nueva cuchilla, asegúrese de que los extremos doblados estén orientados en dirección a la cubierta de corte.

1. Coloque la arandela de fricción y la cuchilla contra el soporte de la cuchilla.

1. Asegúrese de que la cuchilla se encuentra alineada con el centro del eje del motor.

1. Bloquee la cuchilla con un bloque de madera.

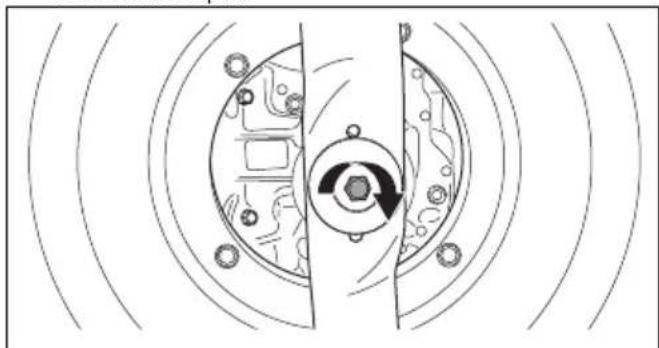

1. Coloque la arandela elástica, y apriete el tornillo a 65-75 Nm de par.

1. Mueva la cuchilla en distintas direcciones manualmente y compruebe que gira libremente.

ADVERTENCIA: Utilice guantes protectores. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Arranque el producto para hacer una prueba de la cuchilla. Si la cuchilla no está correctamente fijada, se produce una vibración en el producto o el resultado de corte no es satisfactorio.

Limpieza del producto

• Limpie las piezas de plástico con un paño limpio y seco.
• No utilice agua para limpiar el producto. El agua puede entrar en la batería o el motor y causar un cortocircuito o daños en el producto.
• Use un cepillo para retirar las hojas, la hierba y la suciedad.
• Retire la cubierta protectora y utilice un cepillo para limpiar su interior de hierba.

Limpieza de la batería y el cargador de batería

ADVERTENCIA: No limpie la batería ni el cargador con agua.

ADVERTENCIA: No utilice sustancias químicas para limpiar la batería.

• Asegúrese de que la batería y el cargador estén limpios y secos antes de colocar la batería en el cargador.
• Limpie los bornes de la batería con aire comprimido o con un paño suave y seco.

- Limpie las superficies de la batería y el cargador con un paño suave y seco.

Para inspeccionar el equipo de corte

ADVERTENCIA: Para evitar un arranque accidental, tire hacia arriba de la llave de seguridad, retire la batería y espere al menos 5 segundos.

ADVERTENCIA: Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Inspeccione el equipo de corte para comprobar si presenta daños o grietas. Sustituya siempre un equipo de corte dañado.
2. Inspeccione la cuchilla para comprobar si está dañada o roma.

Nota: Después de afilar la cuchilla, es necesario equilibrarla. El afilado, la sustitución y el equilibrado de la cuchilla deben realizarse en un centro de servicio. Si choca con un obstáculo que haga que el producto se pare, sustituya la cuchilla dañada. Lleve el producto a un centro de servicio, donde estimarán si la cuchilla puede afilarse o debe sustituirse.

Resolución de problemas

Batería

Indicador LED de la batería	Causa Solución
El LED verde parpadea.	La tensión de la batería es baja. Cargue	la batería. Consulte la secciónPara cargar la batería en la página 219.
El LED de error parpa-dea.	La batería está baja. Cargue la batería. Consulte la sección Batería en la página 225.
	La temperatura en el entorno de trabajo es demasiado alta o demasiado baja.	Utilice la batería con temperaturas de entre -10 °C y 40 °C.
	Sobretensión. Compruebe que la tensión de la red eléctrica es la misma que la que figura en la placa de características del producto.
El LED de error está encendido.	La diferencia entre las celdas es demasiado grande (1 V).	Acuda a un taller de servicio autorizado.

Cargador de baterías

LED del cargador de batería	Causa Solución
El LED de error par-padea.	La temperatura en el entorno de trabajo es demasiado alta o de-masiado baja.	Utilice el cargador de batería con temperaturas de entre 5 °C y 40 °C.
El LED de error está encendido.		Acuda a un taller de servicio autorizado.

Panel de control

Código de error (Número de destellos)	Posibles errores Procedimiento posible
1 El motor de la transmisión está demasiado caliente.	Deje enfriar el producto. Asegúrese de que no haya césped en la transmisión. Limpie la tapa de la transmisión si es necesario.
5 El régimen del motor disminuye demasiado y el motor se detiene.	Limpie el equipo de corte y aumente la altura de corte. Consulte la sección Ajuste de la altura de corte (LB 548i, LC 551iV) en la página 218. Si el error persiste, diríjase a un taller de servicio oficial.
8 La batería está baja.	Cargue la batería. Consulte la sección	Para cargar la batería en la página 219.
9 Error de batería o ausencia de señal de la batería.	Coloque la batería en el producto correctamente y examine el conector de la batería. Si el LED de error de la batería parpadea, consulte Batería en la página 218.
10 El control del motor está demasiado caliente. Detenga el motor y espere hasta que se haya enfriado.
Otros errores Si se producen otros errores, retire la llave de seguridad y la batería, y diríjase a un taller de servicio oficial.

Transporte, almacenamiento y eliminación

Introducción

ADVERTENCIA: Para evitar un arranque accidental durante el transporte, tire hacia arriba de la llave de seguridad, retire la batería y espere al menos 5 segundos.

Ajuste del producto a la posición de transporte (LC 551iV)

1. Afloje las ruedecillas inferiores.
2. Mueva las ruedecillas hacia el extremo inferior de las ranuras en el lado izquierdo y derecho del producto.

1. Doble el mango hacia delante.

1. Retire el recogedor de césped.

Transporte

• Las disposiciones de la legislación sobre mercancías peligrosas se aplican a las baterías de iones de litio incluidas en el producto.
• Para los transportes comerciales, se deben acatar los requisitos especiales sobre embalajes y etiquetas.
• Asegúrese de que se cumplan las disposiciones sobre materiales peligrosos cuando prepare el producto para su transporte. Se pueden aplicar las regulaciones locales.
• No olvide extraer la batería para el transporte.
• Coloque cinta aislante en los conectores de la batería y asegúrese de que la batería no se desplace durante el transporte.
• Fije el producto durante el transporte.

Almacenamiento

• Extraiga siempre la batería para el almacenamiento.
• Para evitar accidentes, asegúrese de que la batería no esté conectada al producto durante el almacenamiento.

- Mantenga el cargador de batería en un lugar cerrado y seco.

- Mantenga la batería y el cargador de batería en un lugar seco donde no haya humedad ni escarcha.

- Cuando guarde la batería, desconéctela del cargador.

- No almacene la batería en lugares donde pueda generarse electricidad estática. No guarde la batería en una caja metálica.

- Conserve la batería en un lugar con una temperatura entre 5 °C y 25 °C y alejada de la luz solar.

- Conserve el cargador de batería en un lugar con una temperatura entre 5 °C y 45 °C y alejada de la luz solar.

- Asegúrese de que la batería esté cargada al 30 %-50 % antes de guardarla durante largos periodos de tiempo.

- Mantenga el producto, la batería y cargador de batería en un lugar bajo llave fuera del alcance de los niños y de personas sin autorización.

- Limpie el producto y realice un mantenimiento completo antes de almacenarlo durante un periodo de tiempo prolongado.

Eliminación

Los símbolos del producto o del embalaje del producto indican que este producto no puede desecharse como residuo doméstico. Debe enviarse a una estación de reciclaje apropiada para la recuperación de piezas eléctricas y electrónicas.

Si se asegura de que se trata este producto correctamente, puede ayudar a contrarrestar el posible impacto negativo para el medio ambiente y las personas que podría darse por una gestión incorrecta de los residuos del mismo. Si desea información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento, el servicio de recogida de basuras o la tienda donde lo adquirió.

	LB 548i LB 553iV LC 5	51iV
Motor de corte
Tipo de motor BLDC (sin escobillas)	36 V	BLDC (sin escobillas)36 V	BLDC (sin escobillas)36 V
Régimen del motor (SavE), rpm* 2600 2600 2600
Régimen del motor (nominal), rpm* 3000 3000	3000
Régimen del motor (carga alta), rpm* 3300 3300	3300
Potencia del motor (máx.), kW 1,8 1,8 1,8
Potencia del motor (nominal), kW 1,5 1,5 1,5
Motor de accionamiento
Potencia del motor (nominal), kW N/P 0,4 0,4
Velocidad de movimiento, km/h N/P 3,0-5,0 3,0-5,0
Niveles de ajuste de velocidad N/P 4 4
Peso
Peso sin batería, kg	31	38	39,5
Batería
Tipo de batería	Batería Husqvarna	Batería Husqvarna	Batería Husqvarna
Duración de la batería

	LB 548i LB 553iV LC 551iV
Autonomía de la batería, min., (funcionamiento continuo) con modo SavE activado, con una batería Husqvarna de 9,4 Ah (Bli300).	35 35 30
Autonomía de la batería, min., (funcionamiento continuo) con modo estándar activado, con una batería Husqvarna de 9,4 Ah (Bli300).	30 30 25
Emisiones de ruido ^19
Nivel de potencia acústica medido, dB(A) 93 97 97
Nivel de potencia acústica garantizado LWA dB(A)	93 98 97
Niveles acústicos ^20
Nivel de presión sonora en el oído del usuario, dB(A)	80 84 84
Niveles de vibración ^21
Manillar, m/s ^2	0,3 1,3 0,3
Equipo de corte
Altura de corte, mm 30-60 28-65 26-74
Anchura de corte, cm 48 53 51
Cuchilla estándar Cuchilla trituradora	597466510	Cuchilla trituradora 529441810	Cuchilla recogedora 597466310
Cuchilla auxiliar N/P N/P Cuchilla trituradora			597466410
Capacidad del recogedor de césped, I N/P N/P 65

* Revoluciones por minuto

Baterías homologadas Tipo Capacidad de la		batería, Ah	Tensión, V Peso, lb/kg
BLi20 Iones de litio	4,0	36	2,6/1,2
BLi200	Iones de litio	5,2	36	2,8/1,3
BLi300	Iones de litio	9,4	36	4,1/1,9
BLi550X	Ion-litio	15,6 36	12,4/5,6
BLi950X	Ion-litio	31,1 36	15,4/7,0

Cargadores de batería homologados para las baterías especificadas, BLi	Tensión de entrada, V	Frecuencia, Hz Potencia, W
QC80 100–240 50–60 80
QC80F 12 0 80
QC330 100–240 50–60 330
QC500 100–240 50–60 500

Declaración de conformidad

Declaración de conformidad CE

Nosotros, Husqvarna AB, SE-561 82 Huskvarna

(Suecia), tel. [phone], declaramos bajo nuestra

exclusiva responsabilidad que el producto:

Descripción Cortacésped
Marca Husqvarna
Tipo/Modelo LB 548i, LC 551iV, LB 553iV
Identificación Números de serie a partir del año 2022

Cumple las siguientes directivas y normas de la UE:

Norma Descripción
2006/42/CE "relativa a	las máquinas"
2014/30/UE "relativa a	la compatibilidad electromagnética"
2000/14/CE "relativa a	las emisiones sonoras en el entorno"
2011/65/UE	"relativa a restricciones de utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos"

Y que se aplican las especificaciones técnicas

o los estándares siguientes: EN 60335-1:2012/

AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN

62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN

55014-2:2015, EN IEC 63000:2018

Organismo notificado: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå,

Sweden ha certificado la conformidad con la Directiva

del Consejo 2000/14/CE, Procedimiento de evaluación

de conformidad: Anexo VI.

Para obtener información respecto a las emisiones

sonoras, consulte Datos técnicos en la página 228.

Huskvarna, 2022-10-14

$$ \Delta \cdot 2 m $$

Claes Losdal, director de desarrollo/productos para

jardín de Husqvarna AB

Responsable de la documentación técnica

Sisukord

Sissejuhatus.... 232

Ohutus.... 237

Kokkupanek.... 244

Töö....248

Hooldamine....254

Veaotsing....257

Transportimine, hoiulepanek ja utiliseerimine....258

Tehnilised andmed.... 259

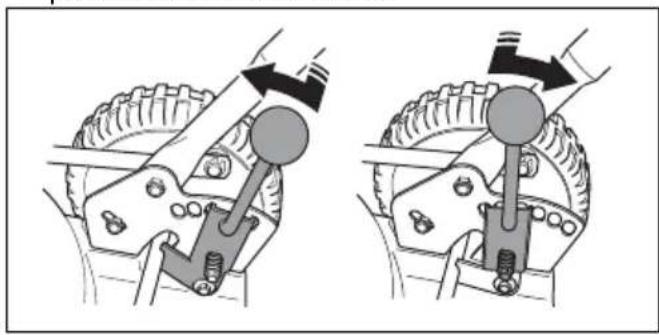

1. Mova a alavanca da altura de corte para trás para aumentar a altura de corte.
2. Mova a alavanca da altura de corte para a frente para diminuir a altura de corte.

Carregar a bateria múltipla

Instrucciones originales

Originaaljuhend

Alkuperäiset ohjeet
