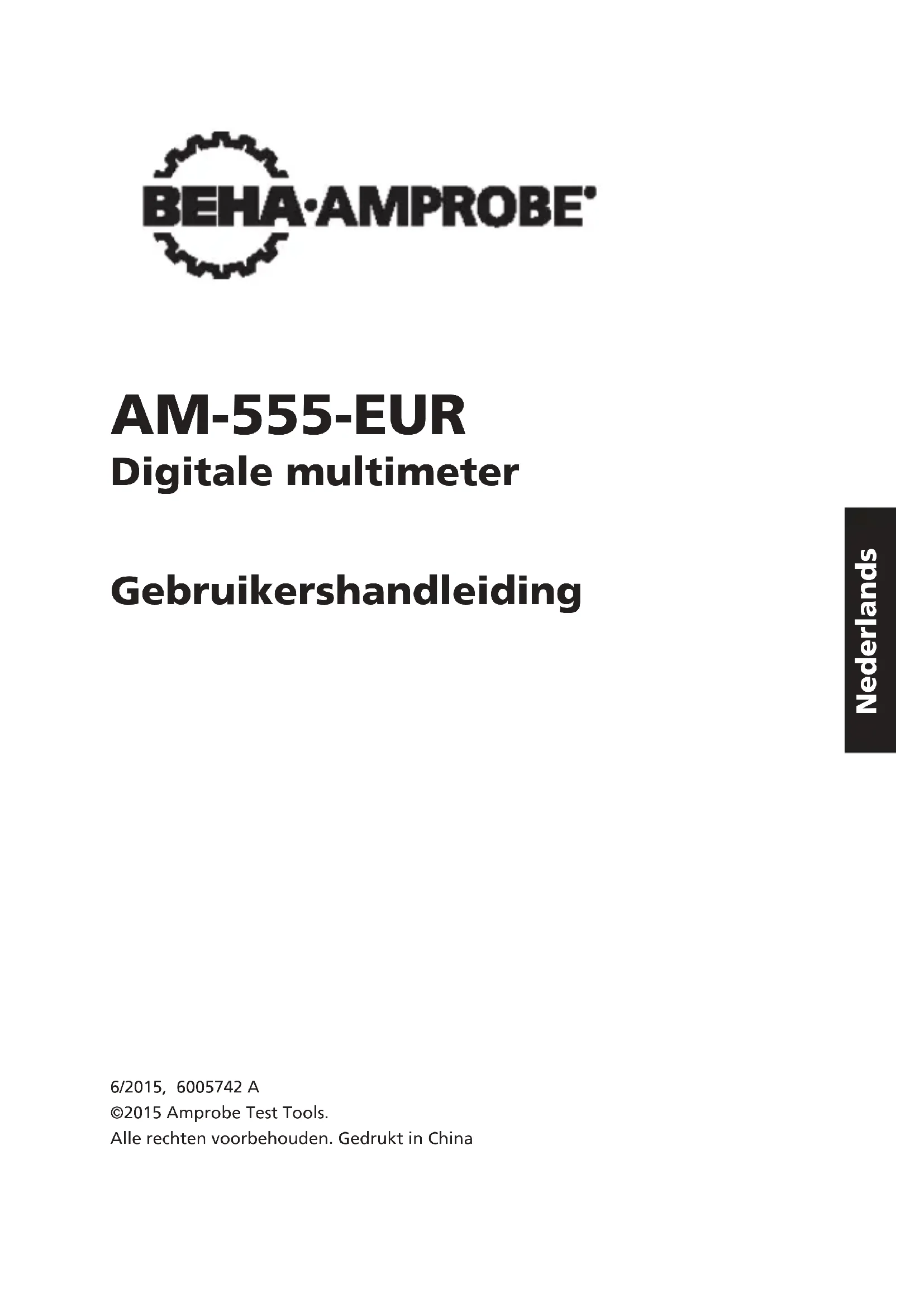

GEBRUIKSAANWIJZING AM555 FLUKE

Gebruikershandleiding

6/2015, 6005742 A

Alle rechten voorbehonden. Gedrukt in China

Beperkte garantie en beperking van aansprakelijkheid

Uw Amprobe-product is vrij van defecten in materiaal en fabricage gedurende een jaar vanaf de aankoopdatum behalte wanner deplaatsijke wetgeving anders vereist. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade door ongelukken, verwaarlozing, misbruik, verandering, verruiling, of abnormale gebruiksomstandigheden. Wederverkopers zichniet geautoriseerd tot het verlengen van andere garanties namens Amprobe. Om tijdens de garantieperiode service te verkrijgen, moet u het product met aankoopbewijs terugsturen maar een geautoriseerd Amprobe Service Center ofaar een dealer of distributeur van Amprobe. Zie de reparatiesectie voor details. DEZE GARANTIE IS UW ENIGRE MEDIEDIE. ALLE ANDERE GARANTIES - ZIJ HET UITDRUKKELIJK, IMPLICIET OF WETTELIJK - INCLUSIEF IMPLICIETE GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL OF VERKOOPBAARHEID, WORDEN HIERBIJ AFGWEZEN. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES VOORTVLOEIEND UIT ENIGE OORZAAK OF REGELS. Omdat sommige staten en landen het uitsluiten of beperken van een impliciete garantie of van incidentele of gevolgschade Niet toestaan, is deze beperking van de aansprakelijkheid möglichniet op u van toepassing.

Reparatie

Bij alle testgereedschappen die worden terug gezonden voor reparatie al dan nicht onder garantie of voor kalibratie, moet het volgende worden meegezonden:uw naam, bedrijfsnaam, adres, telefoonnummer, en aankoopbewijs. Neem daarnaast een korte omschrijving op van het probleem of de bevraagde Dienst en stuur de testsnoeren met de meter mee. Kosten voor reparatie of verranging die Niet onder garantie plaatsvinden, moeten worden betaald in de vorm van een cheque, een betalingsopdracht, een credit card met verloopdatum of een aankooporder betaalbaar gesteld aan Amprobe.

Reparatie en verranging onder garantie - alle landen

Lees de garantiebepalingen en controller de batterij voordat u reparatie aanvraagt. Tijdens de garantieperiode kurz u elk defect testgereedschap returnerenaar uw Amprobe-distributeur om dit om te ruilen voor hetzelfde of een gelijksoortig product. Zie de sectie "Waar te kopen" op www.Amprobe.com voor een lijst met distributeurs in uw omgeving. Daarnaast kurz u in de Verenigde Staten en Canada eenheden voor reparatie en verranging onder garantie tevens sturen maar een Amprobe Service Center (zie het adres hierna).

Reparatie en verrangingen buiten garantie - Verenigde Staten en Canada

Reparaties die nicht onder de garantie vallen in de Verenigde Staten en Canada要去 u sturen maar een Amprobe Service Center. Bel Amprobe of informeer bij uw verkoper waar de actuèle kosten voor reparatie en verranging.

VS: Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Reparatie en verrangingen buiten garantie - Europa

Europese eenheden die nicht onder de garantie vallen, können gegen nominale kosten verrangen worden door uw Amprobe -distributeur. Zie de sectie "Waar te kopen" op www.Beha-Amprobe.com voor een lijst met distributeurs in uw omgeving.

Amprobe Europe*

Beha-Amprobe

In den Engematten 14

79286 Glottertal, Duitsland

Tel: [phone] - 0

www.Beha-Amprobe.com

• (Alleen correspondentie - op dit adres+zijn reparatie en verrangng Niet beschikbaar.

Europese klanten moeten contact opnemen met hun distributeur.)

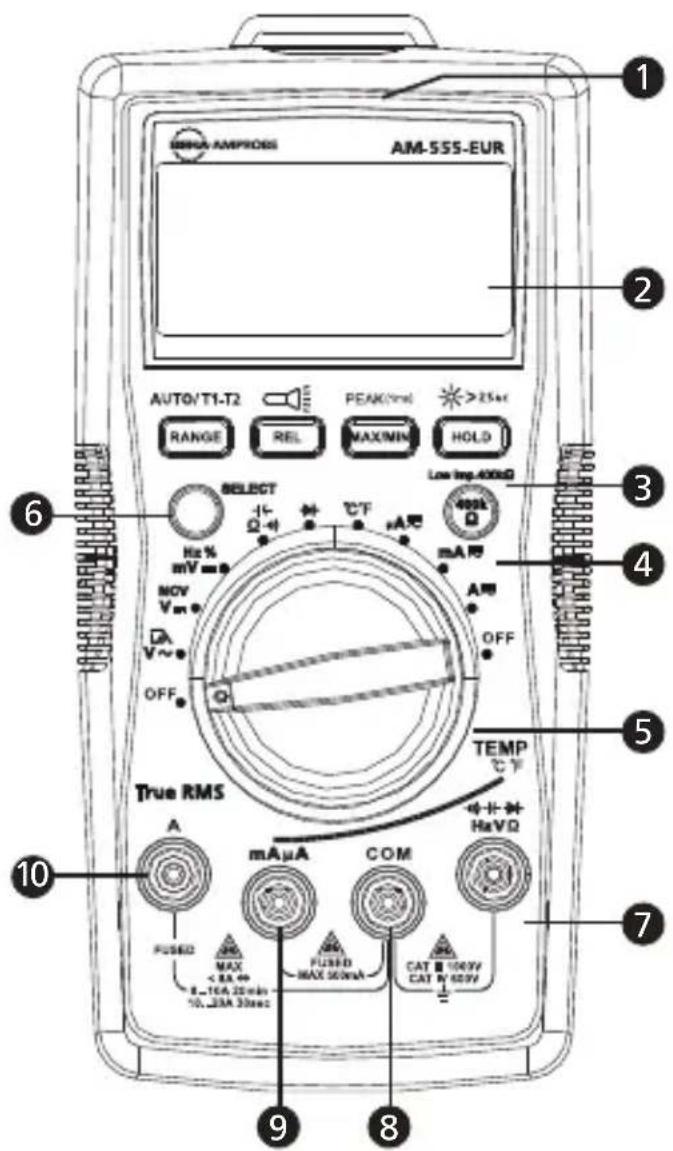

Zaklamp
LCD-schemm
Drukknoppen (Zie Meten voor de knopfuncties)
Knop lage impedantie
5 Draaischakelaar
Knop SELECT
Ingang voor spannings-, diode-, capaciteits-, watstand-, continuiteits- en temperatuurmeting
COM-aansluiting (retour) voor alle metingen
9 Ingang voor AC/DC mA/uA-meting
10 Ingang voor AC/DC A-meting tot 20A

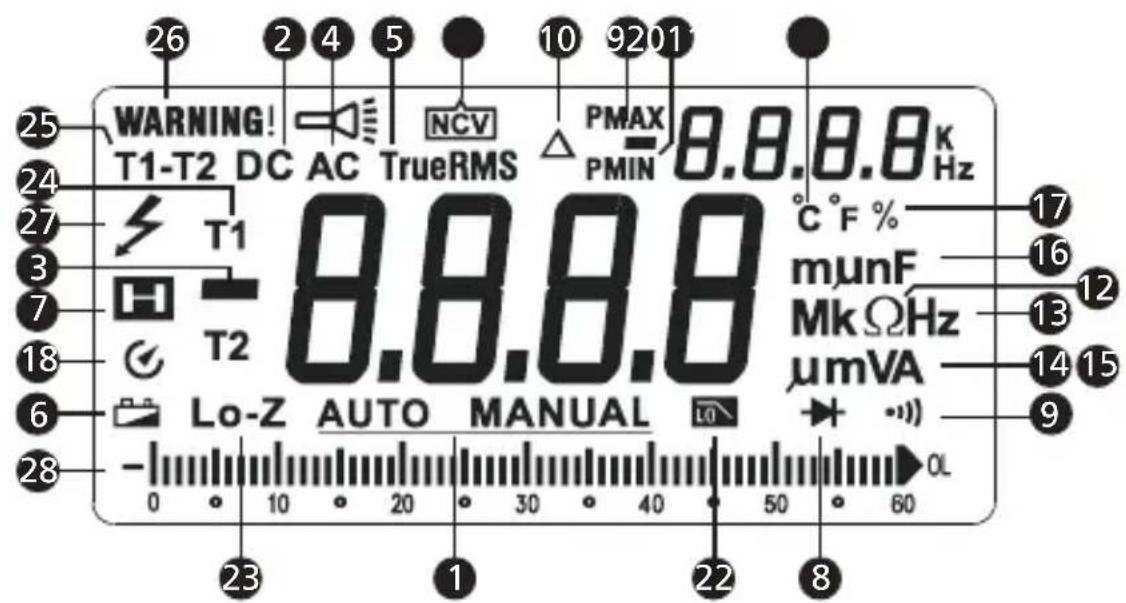

1 Automatisch of handmatig bereik
2 Gelijkstroom
3 Negativemeeting
4 Wisselstroom
True-rms-waarde
Indicator batterij bijna leeg
Data hold
8 Diodetest
9 Continuiteitstest
10 Relatieve nulmodus
1 Contactloze spanningsdetectiemodus
12 Meeteenhedenvoor waterdstand
13 Meeteenhedenvoor freqentie
14 Meeteenheden voor spanning
15 Meeteenheden voor stroom

16 Meeteenheden voor capaciteit
17 Bedrijfscyclus
18 Automatisch uit
19 Maximum- / minimummeting geheugen
20 Positieve / negatieve piek aflezing geheugen
21 Meeteenheid voor temperatuur
22 Laagdoorlaatfilter
23 400KΩ lage-impedantietest
24 Temperatuurmeting T1 of T2
25 Temperatuurmeting T1 - T2
26 Waarschuwing voor fout bij aansluiting ingangen voor testsnoeren
27 Gevaarlijke spanning aanwezig
28 Analoge staafdiagramweergave

INHOUD

SYMBOL 2
INFORMATIE VOOR UW VEILIGHEID 2
UITPAKKEN EN CONTROLEREN 3
FUNCTIONS 4
METINGENUITVOEREN 5
Draaischakelaarpositions 5
Functieknoppen 6
AC- en DC-spanning meten. 8
Laagdoorlaatfilter 9
Meting frequentie / bedrijfscyclus 10
AC- en DC-stroom meten. 12
Meetweerstand 13
Continuiteit meten 14
Meting capacitit 15
Diode meten 16
Meting temperatuur ^ C / ^ F 16
Contactloze spanningsdetectie 17
SPECIFICATIONS 19
ONDERHOUD 24

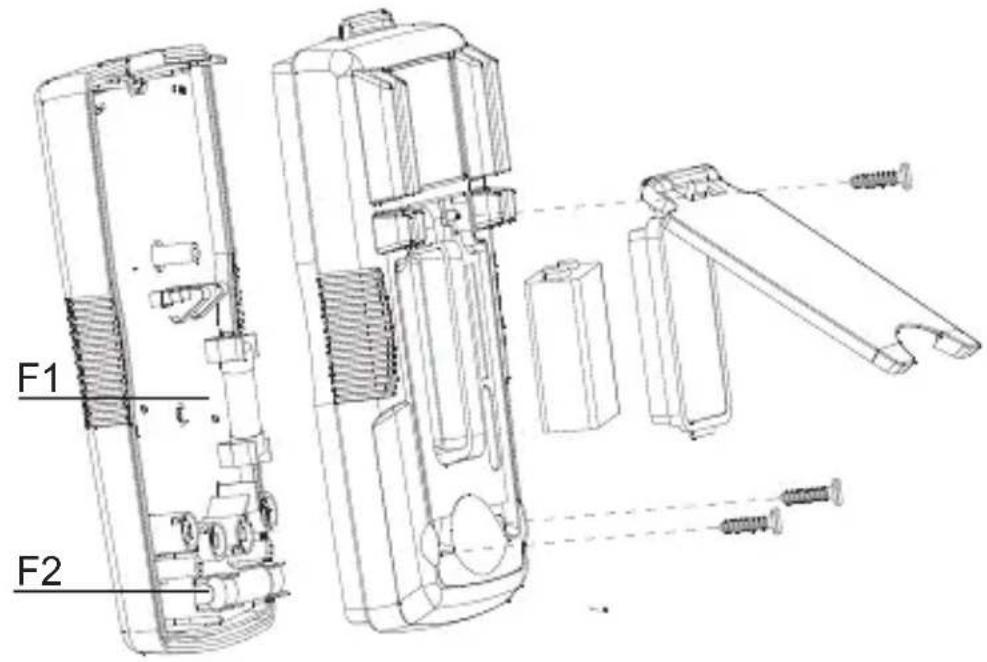

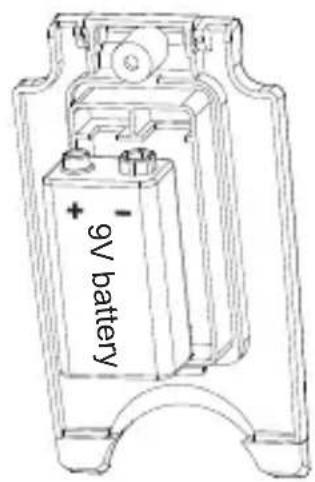

BATTERIJ EN ZEKERING VERVANGEN 25

SYMBOL

4	Let op! Risico op elektrische schok.
1	Let op! Zie de uitleg in deze handleiding
~	Wisselstroom (AC)
-	Gelijkstroom (DC)
	De apparatuur is beschermd door dubbele of versterkte isolatie
	Aarde
	Hoorbare toon
	Batterij
€	Voldoet aan de Europese richtlijnen
	Voldoet aan de relevante Australische standaarden
US	Canadian Standards Association (NRTL/C)
	Werp dit product nicht weg als ongesorteerd gemeentelijk afval. Neem contact op met een gekwalificeerd recyclingbedrijf.

INFORMATIE VOOR UW VEILIGHEID

De meter voldoet aan:

IEC/EN 61010-1 3e editie verwilingsgraad 2, meetcategorie IV 600V en meetcategorie III 1000V

IEC/EN 61010-2-030

IEC/EN 61010-031 voor testsnoeren

EMC IEC/EN 61326-1

Meetcategorie IV (CAT IV) is voor metingen die worden uitgevoerd op de bron van de laagspanningsinstallatie. Voorbeelden zijn elektriciteitsmeters en -metingen op primaire apparaten met overspanningsbescherming en bedieningseenheden onder rimpelspanning.

Meetcategorie III (CAT III) is voor metingen uitgevoerd in gebouweninstallaties. Voorbeelden zijn metingen op verdelerplaten, stroomonderbrekers, bedrading, inclusief kabels, rails, aansluitdozen, schakelaars,

wandcontactdozen in de vaste installment en uitrusting voor industrieel gebruik en wat andere apparatuur, zoals stationaire motors met permanente aansluiting op de vaste installment.

WAARSCHUWING: Lees dit voor het gebruik

• Om elektrische schok of lichamelijk letsel te voorkomen, volgt u deze instructies en gebruikt u de meter alleen Zoals opgegeven in deze handleiding.
• Gebruik de meter of testsnoeren nicht als ze beschadigd lijken te zichn of als de meter Niet goed werkt. Laat de meter onderhonden als u twijfelt.
• Gebruik.altijd dejuiste functie en hetjuiste bereik voor de metingen.
• Voordat u de selectieschakelaar van het functiebereik draait, koppelt u de teststonde los van het circuit dat worden getest.
• Controller de werkung van de meter door te meten op een bekende spanningsbron.
• Pas Niet meer toe dan de nominale spanning, zoals gregarwerk op de meter,:tussen de testsonde of:tussen elke testsonde en aarde.
• Gebruik de meter met aandacht voor spanningen van meer dan 30 Vac rms, 42 Vac piek of 60 Vdc. De spanningen vormen een risico op elektrische schok.
• Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de<Uestand test.
• Gebruik de meter nicht in de buurt van explosieve gassen of dampen.
• Wanner u de testsnoeren gekruikt, moet u uw vingers awhile de vingerbeschermingen houden.

UITPAKKEN EN CONTROLEREN

De doos moet het volgende bevatten:

1 AM-555-EUR multimeter
1 Paar testsnoeren

2 Temperatuursondes
1 Temperatuuradapter
1 Velcroium

1 9V (6F22) batterij (geinstalleerd)

1 Gebruikershandleiding
1 Draagtas

Als een of meer onderdelen beschadigd zijn of ontbreken, moet u het volledige pakket omruilen op het verkooppunt.

De Beha-Amprobe AM-555-EUR is een volledig functionele multimeter, ontworpen voor professionele elektriciens die geavanceerde elektrische systemen要去en onderhonden of defecten aan de systemen要去en oplossen. True-rms-detectie meet nauwgezet de spanning op systemen die onder invloed zich van harmonie; met de ingebouwde zaklamp+kennen draden worden herkend bij het werkden in donkere omstandigheden en de contactloze spanningsdetectie biedt de mogelijkheid snelle ok-niet-ok-controlesuit te voeren zonder dat hiervoor een extra gereedschap nodig is. De AM-550-EUR biedt ook een dubbele ingangstemperatuurmeting, een lage impedantiefunctie voor de detectie van strooispanning en een laagdoorlaatfilter om nauwkeurig metingen te nemen op aandrijvingen met variabile frequentie. Op veiligheid gekeurd volgens CAT IV 600V en CAT III 1000V voor gebruik in de meeste industrièle toepasseningen.

• Metingen: AC/DC-spanning tot 1000V, ac/dc-stroom, weltstand, freiendie, capaciteit, temperatuur, bedrijfscyclus.
• Huidige metingen tot 10 A, 20 A gedurende maximum 30 seconden

• Speciale functies:

• Lage Z - voor het detecteren van "ghost"-spanningen

• Laagdoorlaatfilter voor aandrijvingen met variabile frequentaie
• Contactloze spanningsdetectie
• Hoorbare continuüiteit

• Diodetest

• LCD-schem met anschergrundverlichting, dubbele aflezing en analoog staafdiagram

• Gebeurtenissen:

• Data hold

• MAX / MIN geheugen
• Piek vasthouden (top)
• Relatieve nulmodus

Ingebouwde zaklamp
- Ingebouwde opslag testsnoeren en "derde hand-hooder"
- Waarschuwing voor verkeerde aansluiting testsnoeren
- Automatisch en handmatig bereik
- Automatisch uit
- Waarschuwing batterij bijna leeg
- Velcroium voor het ophangen van een meter
Veiligheid CAT IV 600V, CAT III 1000V

1. Gebruik de juiste functie en het juiste bereik voor de metingen.
2. Om möglichke elektrische schok, lichamelijk letsel of schade aan de meter te vermijden, koppelt u de circuitstroom los en ontlaadt u alle hoogspanningscondensatoren voordat u de weirstand en diode test.

3. Testsnoeren aansluiten:

4. Sluit het gemeinschappelijkke testsnoer (COM) maar het circuit aan voordat u het spanningsdragende snoer aansluit

5. Verwijder na de meting het spanningsdragende netsnoer voordat u het gemeenschappelijk testsnoer (COM)uit het circuit verwijdert

6. Symbool "OL" worden weergegeven op het LCD wonneer de meting buiten bereik is.

Draaischakelaarpositions

Schakelpositie	Meetfunctie
V~/ L	AC-spanningsmetting / laagdoorlaatfilter (1kHz). Gebruik de knop SELECT om een alternativeve functie te selecteren.
V= / NCV	DC-spanningsmetting / Contactloze spanningsdetectie. Gebruik de knop SELECT om een alternativeve functie te selecteren.
mV= / Hz%	DC-millivoltmetting / freiagentie / bedrijfscyclus Gebruik de knop SELECT om een alternativeve functie te selecteren.
Ω / -(-)	Weerstand / capaciteit / Continuiiteitmetting. Gebruik de knop SELECT om een alternativeve functie te selecteren.
→	Spanningsmetting van diode PN-aansluiting (diodetest).
°C °F	Temperatuurmetting. Gebruik de knop SELECT om de temperatuurenheid °C of °F te selecteren.
μA mA 10A	AC- of DC-stroommetting. Gebruik de knop SELECT om een alternativeve ac- of dc-functie te selecteren.

Functieknoppen

AUTO/T1-T2

PEAK(1ms)

Low Imp.400kQ

SELECT

Knop Meetfunctie
SELECT	Druk op de gele SELECT-knop om te afwisselendemeetfuncties te selecteren op de draaischakelaar.
RANGE /AUTO T1-T2	Handmatig of automatisch schakelen van bereik voor spanningsstroom, watertand en capaciteit. Destandaardinstelling is automatisch bereik. Druk om te schakelen maar handmatig bereik. Houd 2 secondenginedrukt om terug te kerenaar automatisch bereik.Schakelen maar functie T1 of T2 of T1-T2 voor temperatuurmeting.
REL /▲	Relatieve modus△Houd >2 seconden ingedrukt om de zaklamp IN of UIT te schakelen.
MAX/MIN /PEAK(1ms)	Indrukken omঀd geheugenmodus voor maximum-/ minimummetting te gaan. Opnieuw indrukken voor maximummetting; opnieuw indrukken voor minimummetting. >2 seconden ingedrukt honden om de maximum/minimummeetmodus af te sluiten.>2 seconden ingedrukt honden omঀd modus Peak MAX/ Peak MIN te gaan. Opnieuw indrukken voor een Peak MAX-meting; opnieuw indrukken voor een Peak MIN-meting >2 seconden ingedrukt honden om de modus Peak MAX/ Peak MIN af te sluiten.
HOLD / ▲->2Sec	Display bevriest huidige meting / >2 seconden ingedrukt honden om LCD-achtergrondverlichting IN of UIT te schakelen.
Lage imp. 400kΩ	Alleen voor spanningsmetingsfuncties. Houd de knop ingedrukt om de ingangsimpedantie van de V- en COM-aansluiting te wijzigienaar 400kΩ. Laat de knop 400kΩ los om terug te kerenaar de normale ingangsimpedantie van de V- en COM-terminal (ondeveer 10MΩ).

Dubble display

AC-spanningsmeting

Primair display toont ac-spanning.

Secondair display toont frequente.

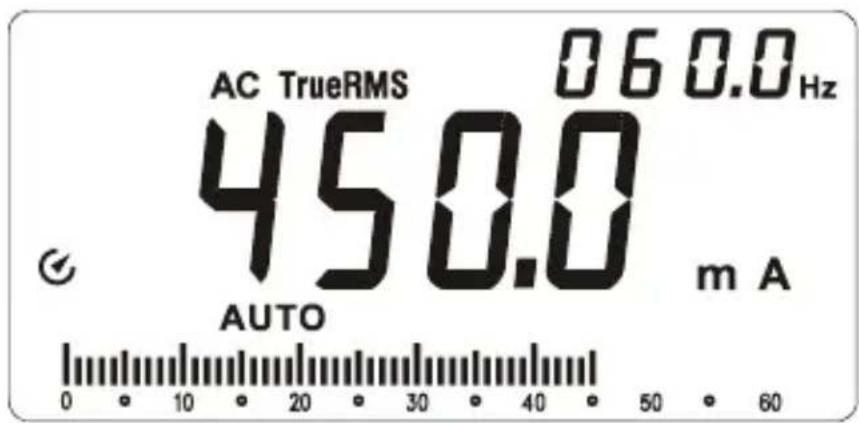

AC-stroommeting

Primair display toont ac-stroom.

Secondair display toont frequente.

Automatisch UIT

Automatisch uit: Ongeveer 15 minutes.

Wanneer de meter in de modus Automatisch uit is, drukt u op een willekeurige knop om de normale werkig te hervatten.

REL-meting (V, A, Ω en-(--meting)

De meter zal de waarden berekenen op basis van de opgeslagen waarden wanner dit worden ingesteld op de weergavewaarde van de verwante modus onder REL Modus = gemeten waarde - referentiewaarde

NB: Het is nicht toegestaan maar de relatieve modus te gaan wonneer "OL" op de meter staat.

Waarschuwing onjuiste aansluiting ingang

Om u te waarschuwen voor onjuiste aansluitingen van de ingangen, toont de meter het bericht "Waarschuwing" en werklijk een zoemergeluid wanner de testsnoeren verkeerd+zijn aangesloten op aansluitingen die nicht bedoeld zichn voor de meting van de geselecteerde functies.

Functie geselecteerd	WAARSCHUWING – Onjuiste aansluiting ingang
V, Ω, +, -, Hz, %, La	10A, mA μA
mA μA°C °F	10A
10A∞	mA μA

Waarschuwing gevaarlijke spanning

LCD-schem toont wanneer de meter een spanning van ≥ 30 Vac of ≥ 42 V dc detecteert.

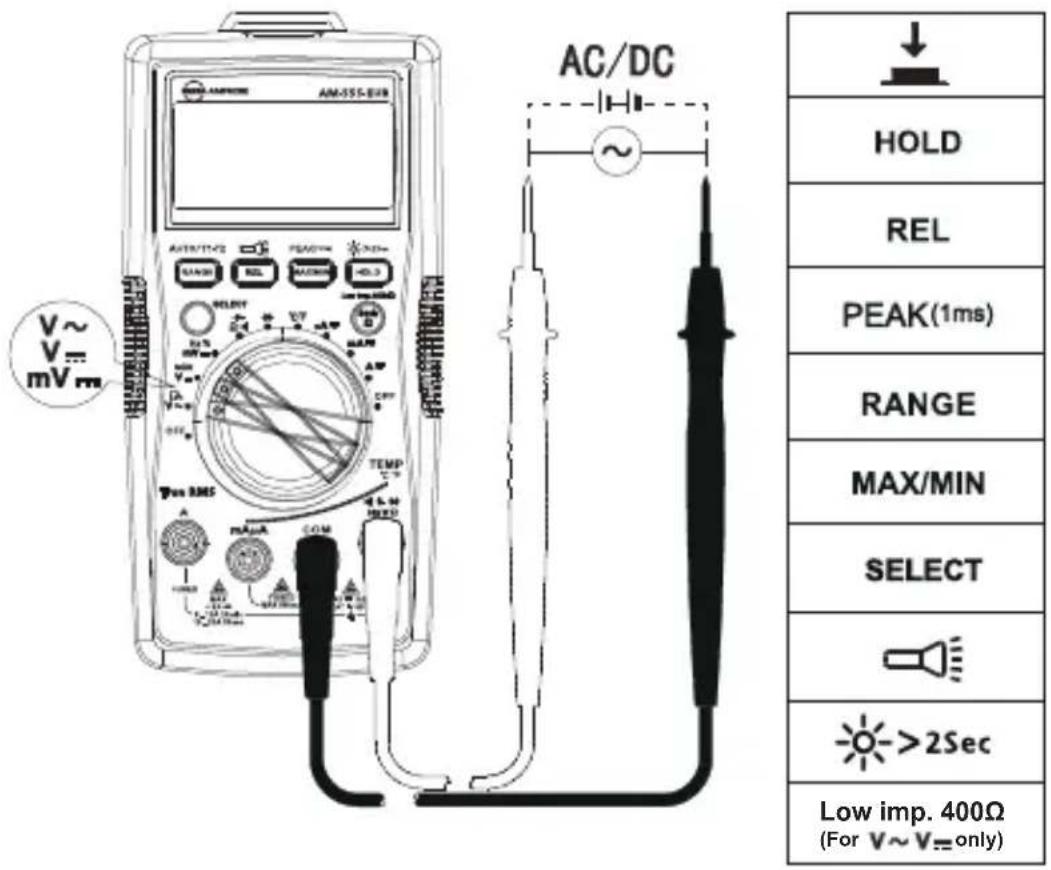

AC- en DC-spanning meten

1! Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning van meer dan 1000V ac en 1000V dc toepassen. De zoemer werkklassnkt wonneer een spanning vanmeer dan 1000V ac en 1000V dc worden gedetecteerd.

Laagdoorlaatfilter

• Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen laagdoorlaatfilterfunctie gebruiken om te controlleren op aanwezigheid van gevaarlijke spanning in het circuit. Gebruik.altijd de spanningsfunctie voor het controlleren van gevaarlijke spanningen.
• Pas geen spanning toe van meer dan 1000V.

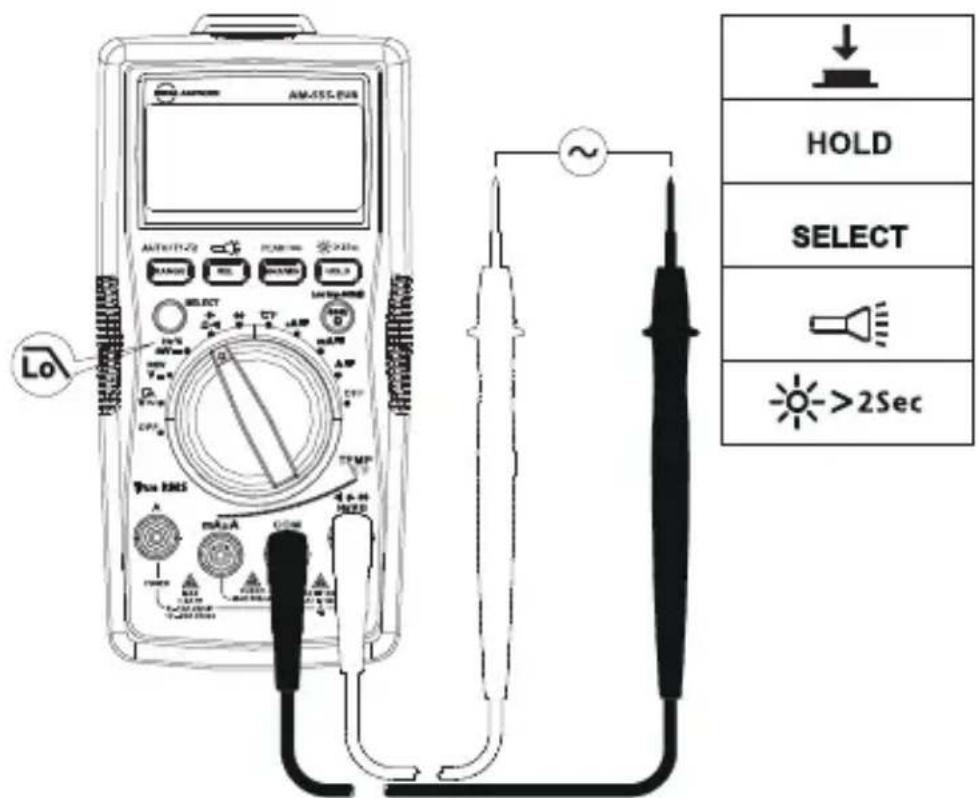

AC-spanning meten met een laagdoorlaatfilter:

Draai de draaischakelaar maar de positie en druk op de SELECT-knop voor de laagdoorlaatfiltermodus. Het symbool Dordt weergegeven op het scherm.

Het meten in de ac-spanningsmodus via een laagdoorlaatfilter kan de spanning boven 1KHz blokkeren. De laagdoorlaatfilter kan worden gezruikt voor het meten van het sinusoidale golfsignaal, gegeneerd door de omvormer en motoraandrijvingen met een variabile frequentie.

NB: De meter gaat maar de handmatige modus wanneer de laagdoorlaatfiltermodus is ingeschakeld. De modus Automatisch bereik is nicht beschikbaar door de laagdoorlaatfilteroptie.

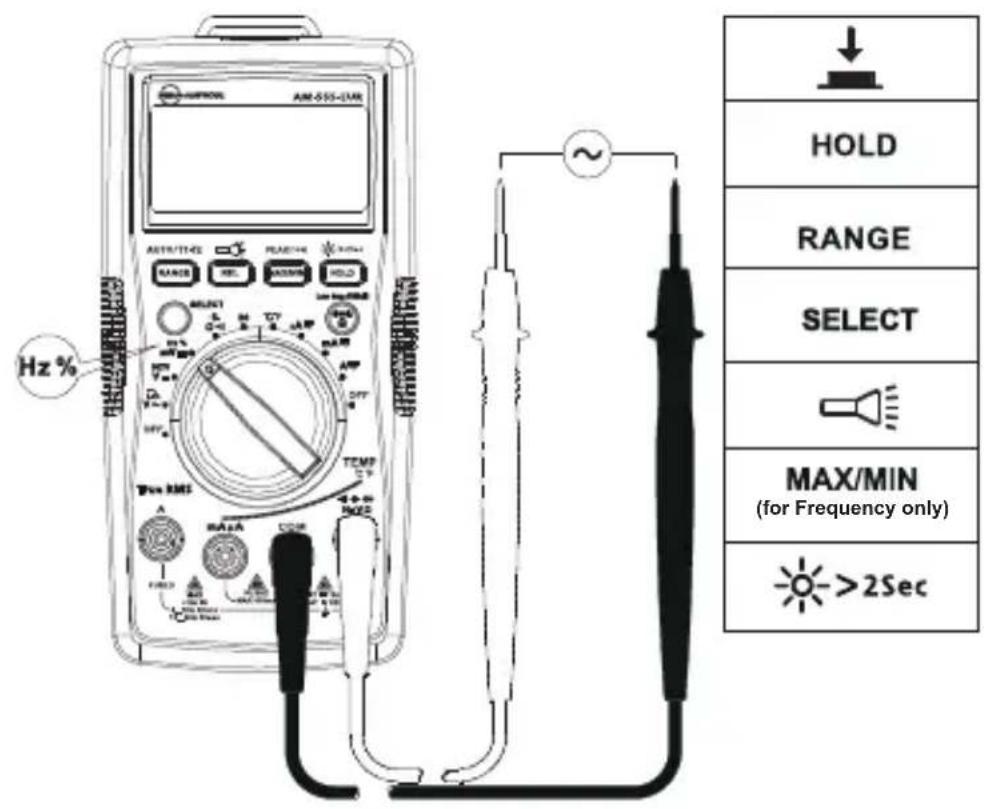

Meting frequentie / bedrijfscyclus

Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning vaneer dan 1000V toepassen.

1. Functie Frequentie / bedrijfscyclus

Stap 1: Plaats de draaischakelaar in de stand Hz %. Gebruik de SELECT-knop voor Hz- of bedrijfscyclusmeting.

Stap 2: Sluit de testsnoeren aan op het circuit. Aansluitschema, zie hieronder.

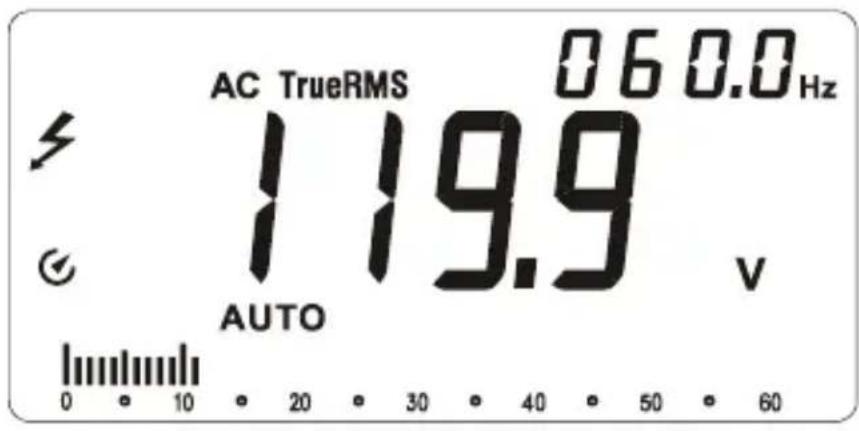

1. De frequently meten met de ac-spanningsfunctie

Stap 1: Zet de draaischakelaar in de stand V^

Stap 2: Sluit de testsnoeren aan op het circuit. Sluit het gemeinschappelijk testsnoer (COM) maar het circuit aan voordat u het spanningsdragende snoer aansluit (aansluitschema,zie "AC-spanning meten").

Primair display toont aflezing ac-spanningsmeting. Secundair display toont aflezing frequentiemeting.

1. De frequentie meten met de ac-stroomfunctie

Stap 1: Draai de draaischakelaar maar de stand A of mA of 10A.

Stap 2: Sluit de testsnoeren aan op de juiste ingang van de 10A / mA A - stroomaansluiting en op het circuit voordat u het circuit dat wordt getest, inschakelt (aansluitschema, zie "AC-stroom meten").

Primair display toont aflezing ac-stroommeting.

Secundair display toont aflezing frequentiemeting.

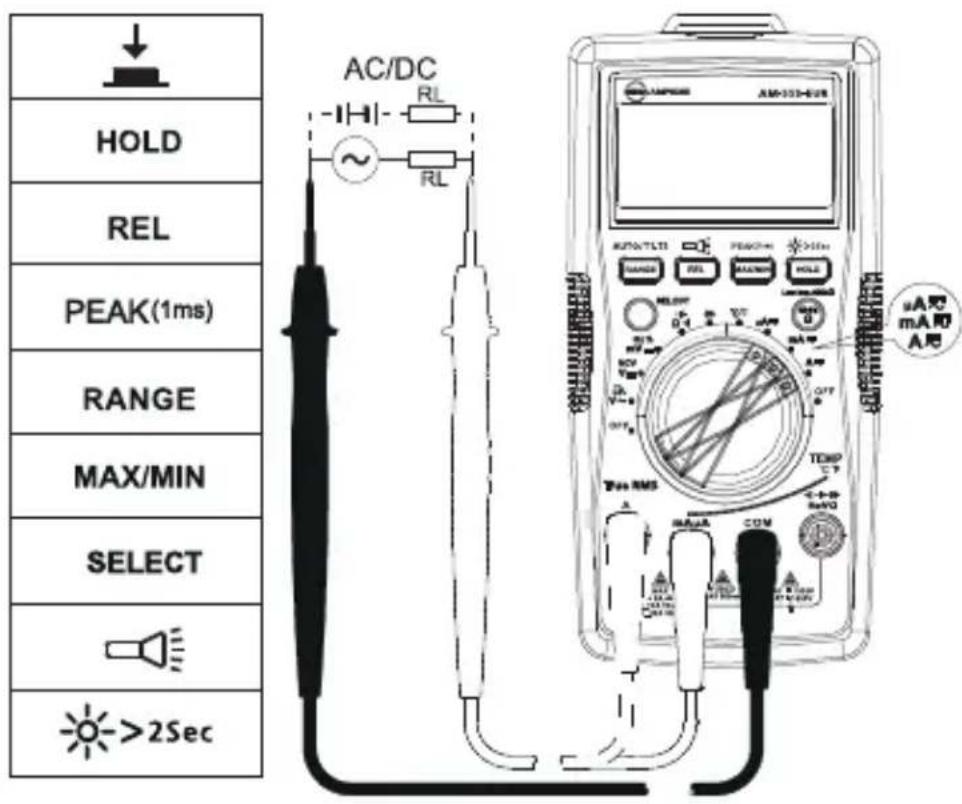

AC- en DC-stroom meten

Druk op de SELECT-knop om de meetfunctie van de ac- of dc-stroom te selecteren.

Lichamelijk letsel of schade aan de meter voorkomen:

1. Probeer nooit een meting van ingeschakelde stroom wanner het nullastvermogen tot de aardeeer is dan 1000V.
2. Schakel maar de juiste functie en bereik voor uw meting.
3. Plaats de teststonde nicht parallel met een circuit wanneer de testsnoeren zich aangesloten op de stroomaansluitingen.
4. Sluit de testsnoeren aan op de juiste ingang van de 10A/mA A-stroomaansluiting en op het circuit voordat u het circuit dat wordt getest, inschakelt.
5. Voor het stroombereik van 8-10A, mag u de stroom Niet langer dan 20 minutes meten. Wacht 10 minuteu voordat u nog een meting uitvoert
6. Voor het stroombereik van 10-20A, mag u de stroom Niet langer dan 30 seconden meten. Wacht 10 minutes voordat u nog een metinguitvoert.
7. Schakel na de meting de stroom van het circuit UIT voordat u de testsnoeren uit het circuit verwijdert.

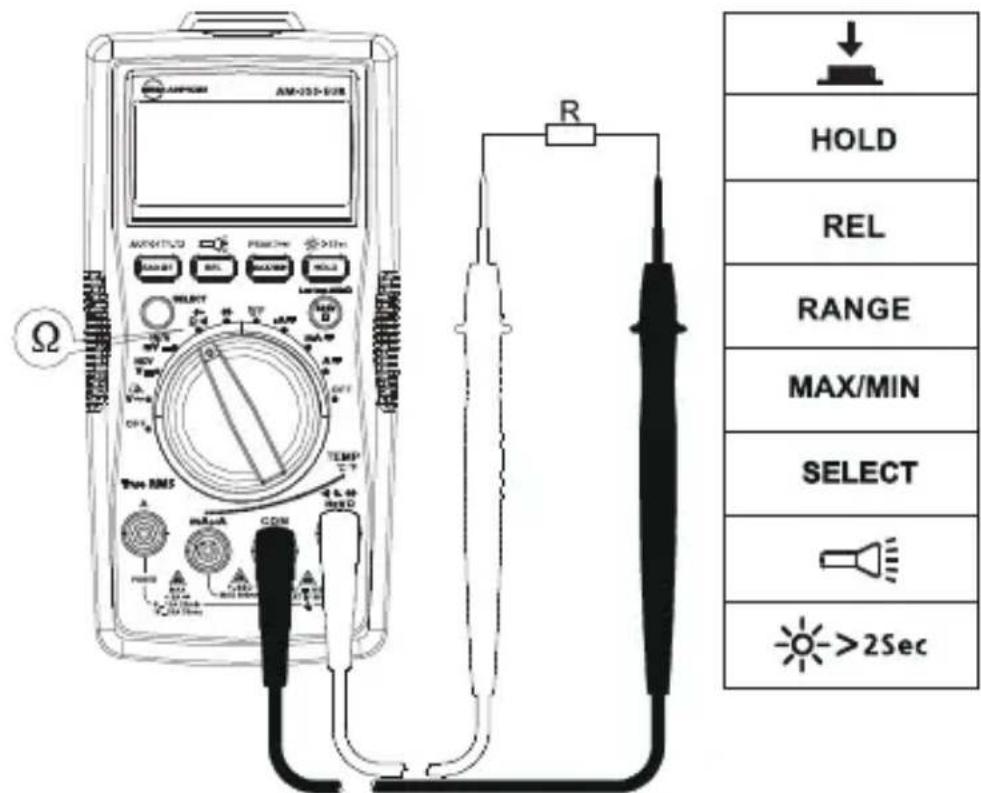

Meetweerstand

Koppel de circuitstroom los en ontlaad alle

hoogspanningscondensatoren voordat u de waterstand test.

NB: Op een hogere onderstandsmeting (>1M) , kan het meten enkele seconden duren om een stabiele aflezing te verkrijgen.

Indicatie over bereik of open circuit: OL

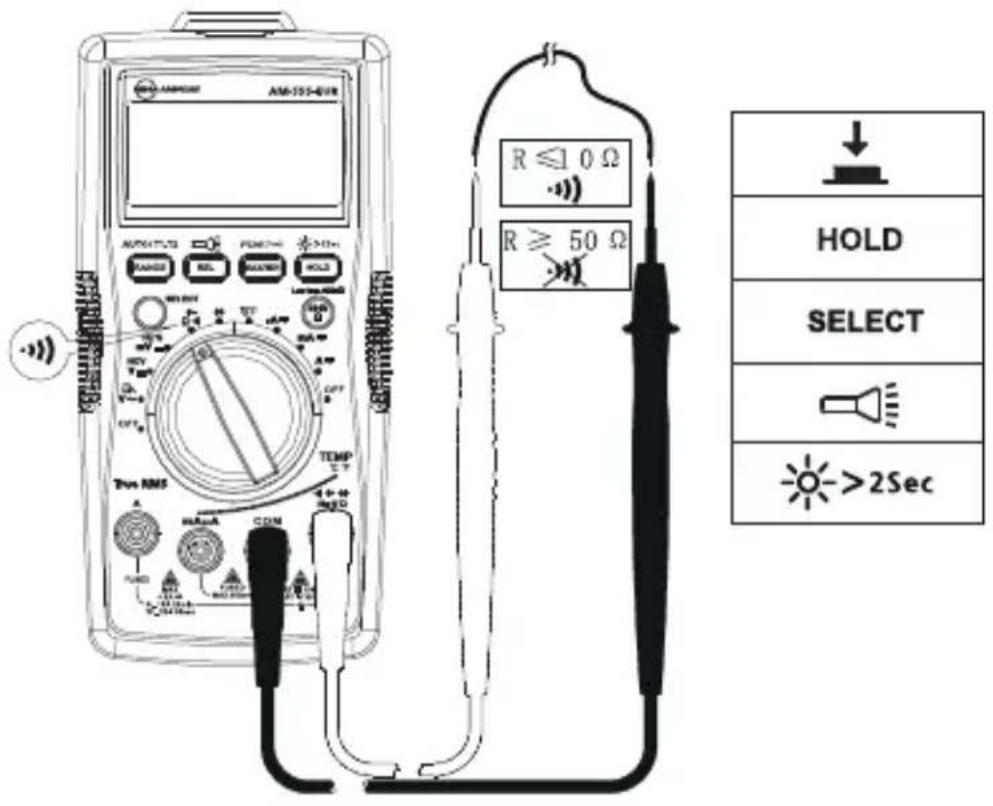

Continuiteit meten

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de continuiteit test.

Druk op de SELECT-knop voor continuiteitsfunctie.

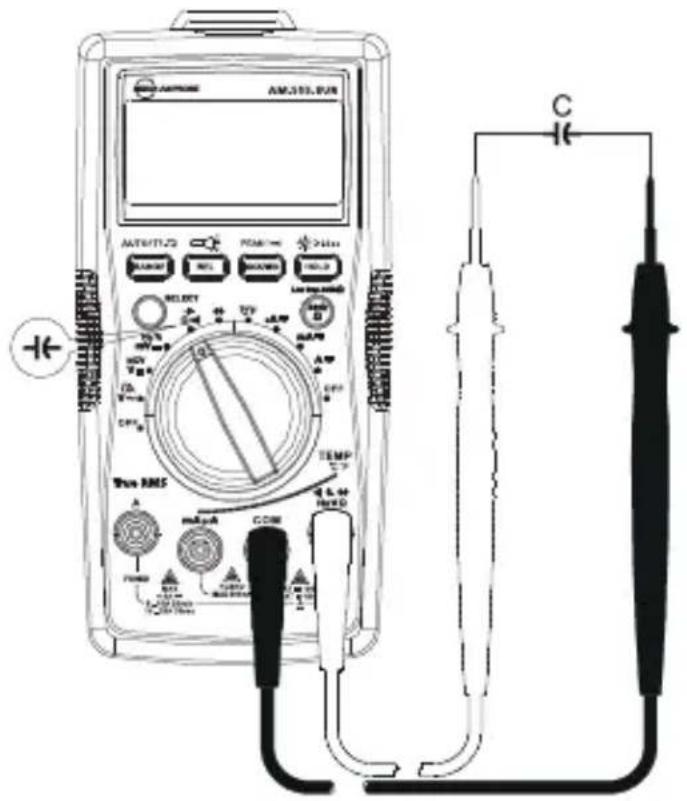

Meting capacitit

Koppel de circuitstroom los en ontlaad alle

hoogspanningscondensatoren voordat u de capaciteit test. Gebruik de dc spanningsfunctie om te controleren of de condensatoren worden ontladen.

Druk op de SELECT-knop voor de functie van de capaciteitsmeting.

↓

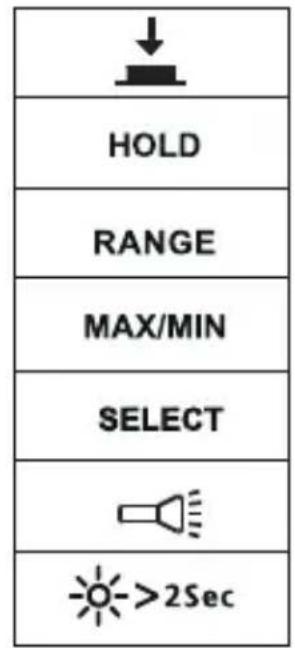

HOLD

REL

RANGE

MAX/MIN

SELECT

>2Sec

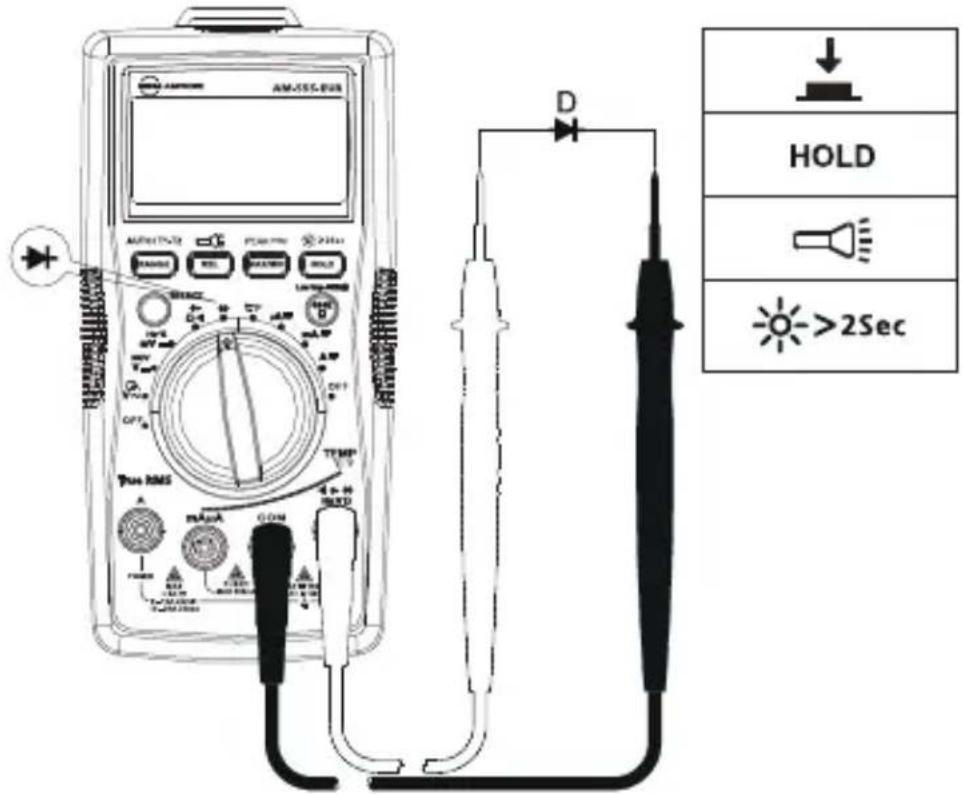

Diode meten

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de diode test.

NB: De spanning van een typische aansluiting daalt met 0,5V tot 0,8 V.

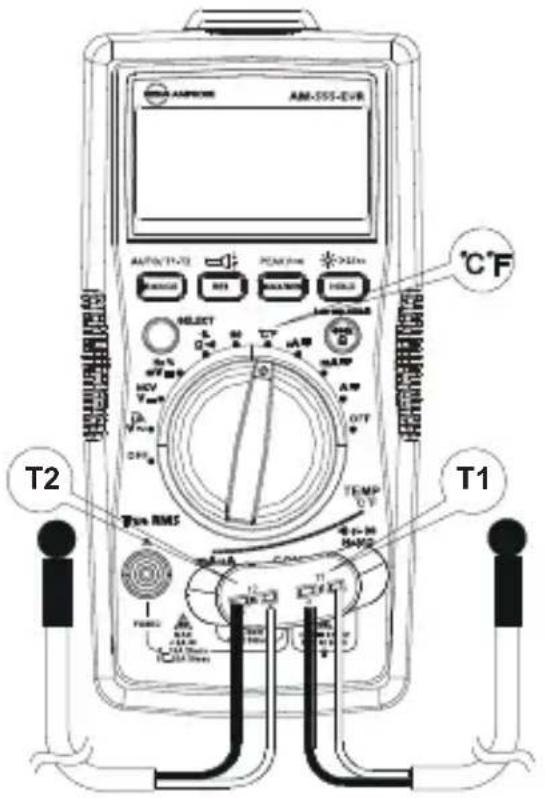

Meting temperatuur ^ C / ^ F

#

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen temperatuursonde toepassen op enige elektrische geleidende onderdelen.
2. Temperatuursensor K-type (nikkelchroom/nichrosi) thermokoppeling is geschikt voor een temperatuurmeting onder 230^ (446^) .

Meetstappen:

Stap 1: Zet de draaischakelaar in de stand ^ C / F . Het display toont "OPEN". Druk op de SELECT-knop voor conversie maar ^ F -meting.

Stap 2: Sluit de temperatuursonde (K-type) aan op de meter en op het te meten oppervlak. Twee temperatuuroppervlakpunten können tegelijk worden gemeten met de bijgeleverd temperatuursondes.

Stap 3: Druk op de knop RANGE om de temperatuurmeting T2 of T1-T2 te selecteren (de standard temperatuurmeting is T1).

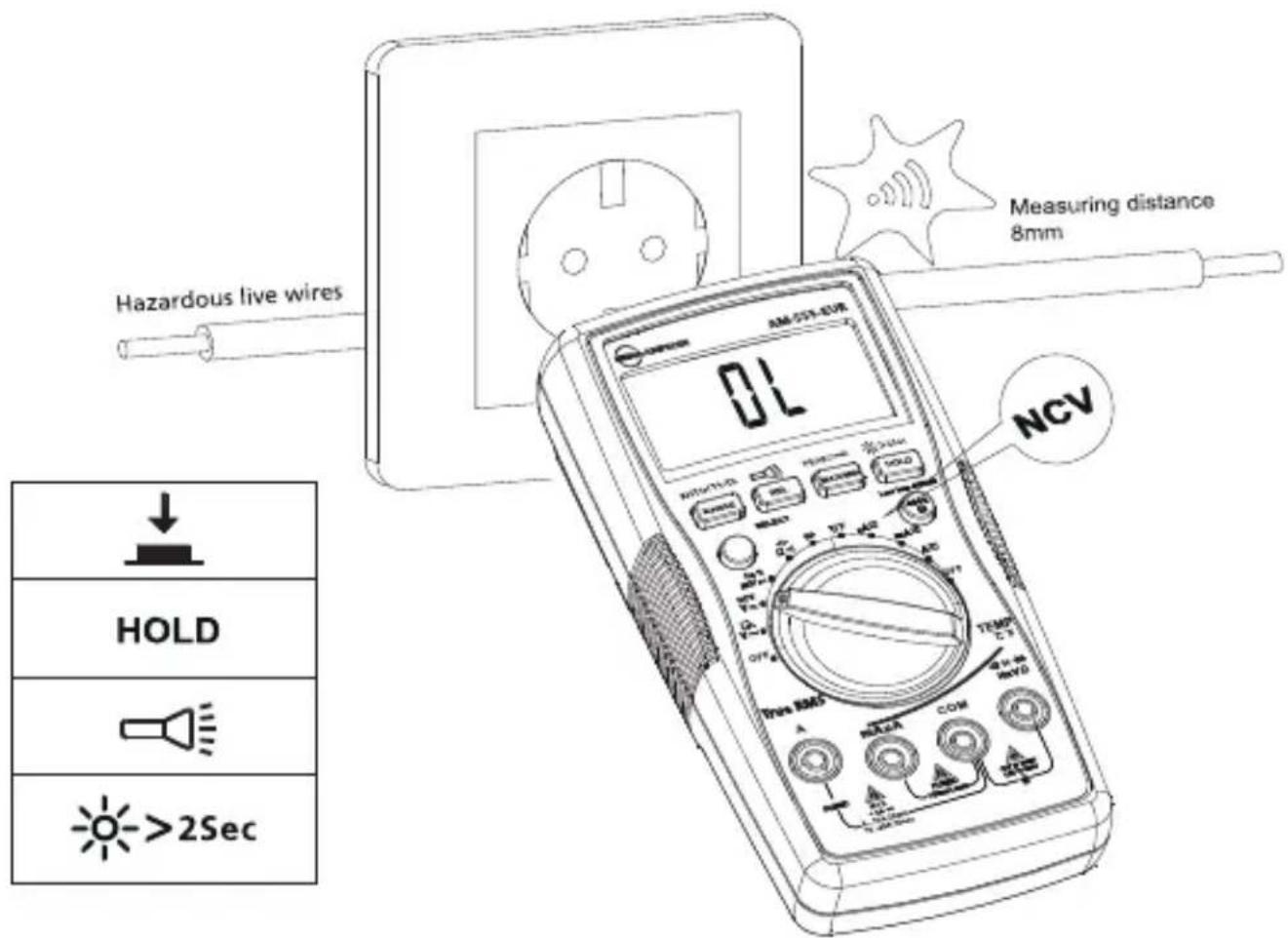

Contactloze spanningsdetectie (NCV-modus)

#

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u niet testen op nicht-geisoleerde draden.
2. De zoemer worden weergegeven en op het scherm verschijnt "OL" wanner ac-spanning van meer dan 90V ac worden gedetecteerd.
3. Test geen gevaarlijke elektrische draden met meer dan 750V ac.
4. Voor en na gevaarlijke spanningsmetingen, moet u de meter testend door een bekende bron, zoals een lijn met wisselstroomspanning of een stopcontact om te controleren op een goede werking.
5. In de NCV-modusijken geen aansluiting van het testsnoer vereist voor NCV-meting.

De zoemer worden weergegeven wanner de gedetecteerde spanning ≥ 90V is en de zoemer zal ingeschakeld zich. De afstand:tussen de draad en de meter moet ≤ 8mm

4 ！

De spanningsaanduiding in de NCV-modus is nicht voldoende om de veiligheid te garanderen. Deze functie is nicht geschikt om op afwezigheid van spanning te testen.

Omgevingstemperatuur: 23^± 5^ (73,4^± 9^) ; Relative temperature: ≤ 75%

Nauwkeurigheid ± (% van meting ^+ cijfers

Maximale spanning tussen elke aansluiting en aarde:

1000V ac true-rms of 1000V dc.

! Zekering voor mA μA-ingang: F1 0,5A H 1000V snelzekering, (Φ6,3×32)mm
! Zekering voor A-ingang: F2 11A H 1000V snelzekering, (Φ10×38)mm

Maximumweergave: Digitaal 5999 tellingen, updates 3/seconde.

Analoge aanwijzerweergave: 61 segmenten. Updates 20 keer/seconde.

Indicatie over bereik: OL

Hoogte: In bedrijf ≤ 2000m

Bedrijfstemperatuur: 0^ +40^ (32°F~104°F)

Relatieve vochtigheid: 0^ +30^ (32^ 86^)≤ 75% +30^ +40^ (86^ 104^) ≤ 50%

Opslagtemperatuur: -10^ +50^ (14°F~122°F)

Elettromagnetische compatibiliteit: In een RF-veld van 1V / m = Opgeveen

nauwkeurigheid ±5%

Batterij: 9V, 6F22, NEDA1604 of equivalent

Indicatie batterij bijna leeg:

Afmetingen (L x B x H): 182 mm x 90 mm x 45 mm

Gewicht: Ca. 354g met geinstalleerde batterijen

1. DC-spanningsmeting

Bereik Resolutie	Beste nauwkeurigheid
600,0mV 0,1mV	±(0,5%+3 LSD)
6,000V 1mV		±(0,5%+2 LSD)60,00V 10mV
600,0V 100mV
1000V 1V ±(1,0%+2 LSD)

Ingangsimpedantie: Ca. 10M

Overbelastingsbeveiliging: ± 1000V

2. AC-spanningsmeting

Bereik Resolutie	Nauwkeurigheid
	45Hz - 400Hz 400Hz -	1kHz
6,000V 1mV	±(1,0%+3LSD) ±(2%+3LSD)	LSD) 60,00V 10mV
600,0V 100mV
1000V 1V ±(1,2%+3LSD) ±(2,5%+3LSD)

Overbelastingsbeveiliging: 1000V rms

Ingangsimpedantie: Ca. 10MΩ

Frequentierespons: 45Hz - 1kHz

NB: Frequentie (op secundair display) worden möglichn nicht weergegeben als degemeten spanning lager is dan 20% van het spanningsbereik van het display.

3. Laagdoorlaatfilter

Bereik Resolutie Nauwkeurigheid
6,000V 0,001V
60,00V 0,01V
600,0V 0,1V
1000V	1V

Ac-spanningssignalen boven 1KHz blokkeren

Overbelastingsbeveiliging: 1000Vp

4. Frequentiemeting

Bereik Resolutie Nauwkeurigheid
60,00Hz	0,01 Hz
600,0Hz	0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz	1KHz
60,00MHz	10KHz

Overbelastingsbeveiliging: 1000Vp

5. Bedrijfscyclus

Bereik Resolutie	Nauwkeurigheid
10%~90% 0,01%	±(1,2%+30 LSD)

Overbelastingsbescherming: 1000Vp

6. DC-stroommeting

Bereik Resolutie		e Nauwkeurigheid
μA	600,0μA 0,1	μA	±(1,0%+2LSD)
	6000μA 1μA
mA	60,00mA 10	μA	±(1,2%+3 LSD)
	500,0mA 0,1	mA
A 20,00A [1,2,3]		10mA ±(1,5%+3 LSD)

Functie	Overbelastingsbeveiliging Overbelasting
mA /μA	F1 zekering, 0,5A H 1.000V snelzekering, (6,3 x 32 mm)	Nvt
A	F2 zekering, 11A H 1.000V snelzekering, (10 x 38 mm)	20 A overbelasting gedurende maximum 30 seconds, minimum 10 minutenuit

[1] 8 tot 10 A tot 20 minutes, minimum 10 minutesuit.
[2] >10 tot 20 A overbelasting gedurende maximum 30 seconden, minimum 10 minutesuit
[3] >10 to 20 A voor 30 seconden nauwkeurigheid ± (2.0% +3LSD)

7. AC-stroommeting

Bereik Resolutie			Nauwkeurigheid
			45Hz - 400Hz 40	0Hz - 1KHz
μA	600,0μA[1,2]	0,1μA	±(1,2%+5 LSD) ±	(2%+5 LSD)
	6000μA [1,2]	1μA
mA	60,00mA[1,2]	10μA	±(1,5%+5 LSD) ±	(3%+5 LSD)
	600,0mA[1,2]	0,1mA
A 20,00A [1,2,3,4,5]		10mA ±(2%+5 LSD)	±(4%+5 LSD)

Functie	Overbelastingsbeveiliging Overbelasting
mA /μA	F1 zekering, 0,5A H 1000V snelzekering, (6,3 x 32 mm)	Nvt
A	F2 zekering, 11A H 1000V snelzekering, (10 x 38 mm)	20 A overbelasting gedurende maximum 30 seconds, minimum 10 minutenuit

[1] Frequentierrespons: 45Hz - 1KHz
[2] Frequentie (op secundair display) worden möglichn nicht weergegeven als de gemeten stroom lager is dan 20% van het stroombereik van het display.
[3] 8 tot 10 A tot 20 minutes, minimum 10 minutesuit.
[4] >10 tot 20 A overbelasting gedurende maximum 30 seconden, minimum 10 minutesuit
[5] >10 to 20 A voor 30 seconden nauwkeurigheid ± (4.0% +5LSD)

8. Weerstandmeting

Bereik Resolutie Nauwkeurigheid
600,0Ω 0,1Ω	±(1,2%+2 LSD)
6,000kΩ 1Ω		±(1,0%+2 LSD)60,00kΩ
600,0kΩ 100Ω
6,000kΩ 1kΩ	±(1,2%+2 LSD)
60,00MΩ 10kΩ	±(1,5%+2 LSD)

Spanning open circuit: Ca. 0,5 V

Overbelastingsbeveiliging: 1000Vp

9. : Continuiteit : Diodemeting

Bereik	Resolutie Nauv	vkeurigheid
●)	0,1Ω	Spanning open circuit is ca -3V dc. Weerstand ≥50Ω, zoemer wordt nicht weergegeven. Weerstand ≤10Ω, zoemer wordt weergegeven.
→+	1mV	Weergavebereik is 0V tot 2,8V. Normale spanning is ca. 0,5V tot 0,8V voor silicone PN-aansluiting.

Overbelastingsbescherming: 1000Vp

10. Capaciteitsmeting

Bereik Resolutie Nauwkeurigheid
60,00nF 10pF Onder REL-status: ±(3%+5 LSD)
600,0nF 100pF
	±(3%+5 LSD)6,000μF 1nF
60,00μF 10nF
600,0μF 100nF ±(4%+5 LSD)
6000μF 1μF ±(5%+5 LSD)
60mF 10μF Niet opgegeven

Overbelastingsbescherming: 1000Vp

11. Temperatuurmeting

Bereik Resolutie Nauwkeurigheid
-40 – 40°C	±(2%+8 LSD)
>40 – 400°C ±(1%)+8 LSD) 1°C
>400 – 1000°C ±2,5%
-40 – 104°F	±(2%+12 LSD)
>104 – 752°F	±(1%+12 LSD)
>752 – 1832°F	±2,5%

Overbelastingsbescherming: 1000Vp

K-type (nikkelchroom/nichrosi) thermokoppeling moet worden gebruikt voor temperatuurmetingen.

Als de meter nicht werkt, moet u de batterij, de testsnoeren enz. controleren en verrangen Zoals nodig.

Controller het volgende opnieuw:

1. Vervang dezekering of batterij als de meter nicht werkt.
2. Raadpleeg de bedieningsinstrumenties voor möglichke fouten in de gebruikersprocedure.

Stap 1: Zet de draaischakelaar in de mAstand.

Stap 2: Gebruik een multimeter met een continuiteitsfunctie om de continuiteit van de zekering te controleren voor de zekering van de mA/μA-aansluiting. Sluit de testsnoeren aan op de mA/μA-aansluiting en COM-aansluiting.

		OK
		OK

Continuiteitszoemer activeert:de zekering is OK

Continuiteitszoemer is nicht geactiveerd:de zekering is doorgebrand. Vervang de zekering zoals opgegeben.

F1 0,5A H 1000V snelzekering, (46,3× 32)mm

Snelle contrope 10A ZEKERING:

Stap 1: Zet de draaischakelaar in de Astand.

Stap 2: Gebruik een multimeter met een continuiteit functie om de continuiteit van de zekering te controleren voor de zekering van de 10A-aansluiting. Sluit de testsnoeren aan op de 10A-aansluiting en COM-aansluiting.

A
…	-	OK
…	-	OK

Continuiteitszoemer activeert:de zekering is OK

Continuiteitszoemer is nicht geactiveerd:de zekering is doorgebrand. Vervang de zekering zoals opgegeben.

F2 11A H 1000V snelzekering, ( 10× 38)mm

Behalve het verwangen van de batterij, mogen reparaties van de meter alleen worden uitgevoerd door een bevoegd onderhoudscentrum of door anders gekwalificeerd personeel voor het onderhoud van de instrumenten.

Het voorpaneel en de behuizing kunnen worden gereinigd met een zachte oplossing van een reinigingsmiddel en water.

Breng een weinig aan met zachte doek en LAST alles volledig drogen voordat u het toestel gebruikt. Gebruik geen aromatische koolwaterstoffen, benzine of chloorhoudende oplosmiddelen voor de reiniging.

BATTERIJ EN ZEKERING VERVANGEN

WAARSCHUWING

Schok, letsel of schade aan de meter voorkomen: Koppel de testsnoeren los voordat u de behuizing opent. Gebruik ALLEEN zekeringen met de opgegeven amperage, interrupt, spanning en snugheid.

Volg de onderstaande stappen voor het verwangen van de BATTERIJ:

1. Koppel de testsnoersonde los van het meetcircuit.
2. Zet de meter in de positie UIT.
3. Verwijder de schroeven uit de batterijklep en open de batterijklep.
4. Verwijder de batterijen en verrang ze door een 9V (6F22) of equivalent. De batterijklep besteht een constructiedesign voor eenplaatsing met de juiste polariteit. Installer de batterij in de batterijklep.
5. Plaats de batterijklep terug en maak de schroef opnieuw vast.

Batterij: 9V (6F22) batterij of equivalent

Volg de onderstaande stappen voor het verwangen van de ZEKERING:

1. Koppel de testsnoersonde los van het meetcircuit.
2. Zet de meter in de positie UIT.
3. Verwijder de schroeven uit de behuizing en open de behuizing.
4. Verwijder de kapotte zekering enplaats een neue volgens de specificaties.
5. Plaats de behuizing terug en maak de schroef opnieuw vast.

Zekeringswaarden

mA /μA-ingang: F1-zekering 0,5A H 1000V snelzekering, (€6,3×32)mm

10 A-ingang: F2-zekering, 11A H 1000V snelzekering, (Φ10×38)mm

AM-555 -EUR

Cyfrowy multimetr
