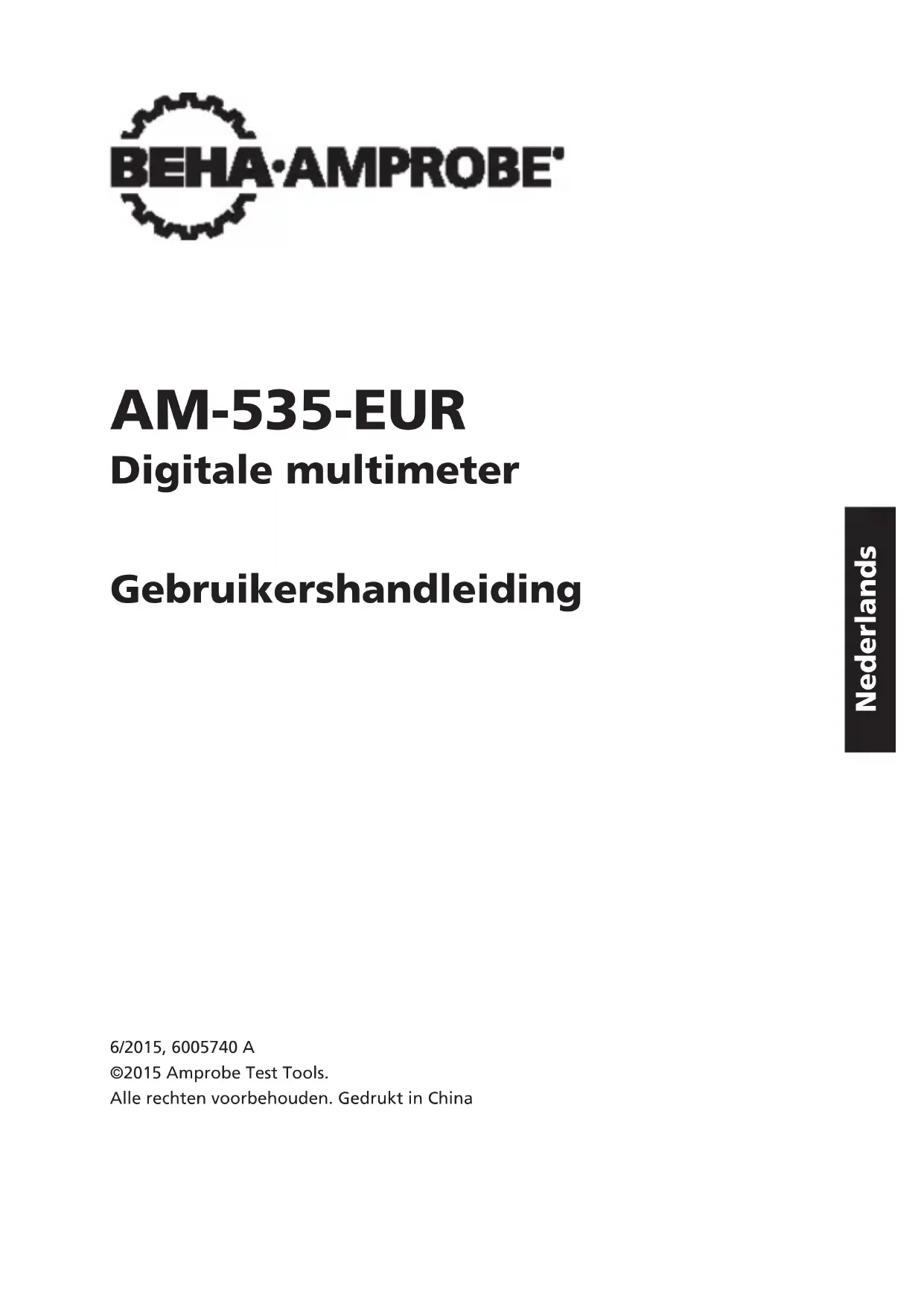

Digitale multimeter Gebruikershandleiding 6/2015, 6005740 A ©2015 Amprobe Test Tools. Alle rechten voorbehouden. Gedrukt in China NederlandsBeperkte garantie en beperking van aansprakelijkheid Uw Amprobe-product is vrij van defecten in materiaal en fabricage gedurende één jaar vanaf de aankoopdatum behalve wanneer de plaatselijke wetgeving anders vereist. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade door ongelukken, verwaarlozing, misbruik, verandering, vervuiling, of abnormale gebruiksomstandigheden. Wederverkopers zijn niet geautoriseerd tot het verlengen van andere garanties namens Amprobe. Om tijdens de garantieperiode service te verkrijgen, moet u het product met aankoopbewijs terugsturen naar een geautoriseerd Amprobe Service Center of naar een dealer of distributeur van Amprobe. Zie de reparatiesectie voor details. DEZE GARANTIE IS UW ENIGE REMEDIE. ALLE ANDERE GARANTIES - ZIJ HET UITDRUKKELIJK, IMPLICIET OF WETTELIJK - INCLUSIEF IMPLICIETE GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL OF VERKOOPBAARHEID, WORDEN HIERBIJ AFGEWEZEN. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES VOORTVLOEIEND UIT ENIGE OORZAAK OF REGELS. Omdat sommige staten en landen het uitsluiten of beperken van een impliciete garantie of van incidentele of gevolgschade niet toestaan, is deze beperking van de aansprakelijkheid mogelijk niet op u van toepassing. Reparatie Bij alle testgereedschappen die worden teruggezonden voor reparatie al dan niet onder garantie of voor kalibratie, moet het volgende worden meegezonden:uw naam, bedrijfsnaam, adres, telefoonnummer, en aankoopbewijs. Neem daarnaast een korte omschrijving op van het probleem of de gevraagde dienst en stuur de testsnoeren met de meter mee. Kosten voor reparatie of vervanging die niet onder garantie plaatsvinden, moeten worden betaald in de vorm van een cheque, een betalingsopdracht, een credit card met verloopdatum of een aankooporder betaalbaar gesteld aan Amprobe. Reparatie en vervanging onder garantie - alle landen Lees de garantiebepalingen en controleer de batterij voordat u reparatie aanvraagt. Tijdens de garantieperiode kunt u elk defect testgereedschap retourneren naar uw Amprobe- distributeur om dit om te ruilen voor hetzelfde of een gelijksoortig product. Zie de sectie "Waar te kopen" op www.Amprobe.com voor een lijst met distributeurs in uw omgeving. Daarnaast kunt u in de Verenigde Staten en Canada eenheden voor reparatie en vervanging onder garantie tevens sturen naar een Amprobe Service Center (zie het adres hierna). Reparatie en vervangingen buiten garantie - Verenigde Staten en Canada Reparaties die niet onder de garantie vallen in de Verenigde Staten en Canada moet u sturen naar een Amprobe Service Center. Bel Amprobe of informeer bij uw verkoper naar de actuele kosten voor reparatie en vervanging. VS: Canada: Amprobe Amprobe Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel: 877-AMPROBE (267-7623) Tel: 905-890-7600 Reparatie en vervangingen buiten garantie - Europa Europese eenheden die niet onder de garantie vallen, kunnen tegen nominale kosten vervangen worden door uw Amprobe -distributeur. Zie de sectie "Waar te kopen" op www.Beha-Amprobe.com voor een lijst met distributeurs in uw omgeving. Amprobe Europe* Beha-Amprobe In den Engematten 14 79286 Glottertal, Duitsland Tel: +49 (0) 7684 8009 - 0 www.Beha-Amprobe.com

• (Alleen correspondentie - op dit adres zijn reparatie en vervanging niet beschikbaar. Europese klanten moeten contact opnemen met hun distributeur.)AM-535-EUR digitale multimeter

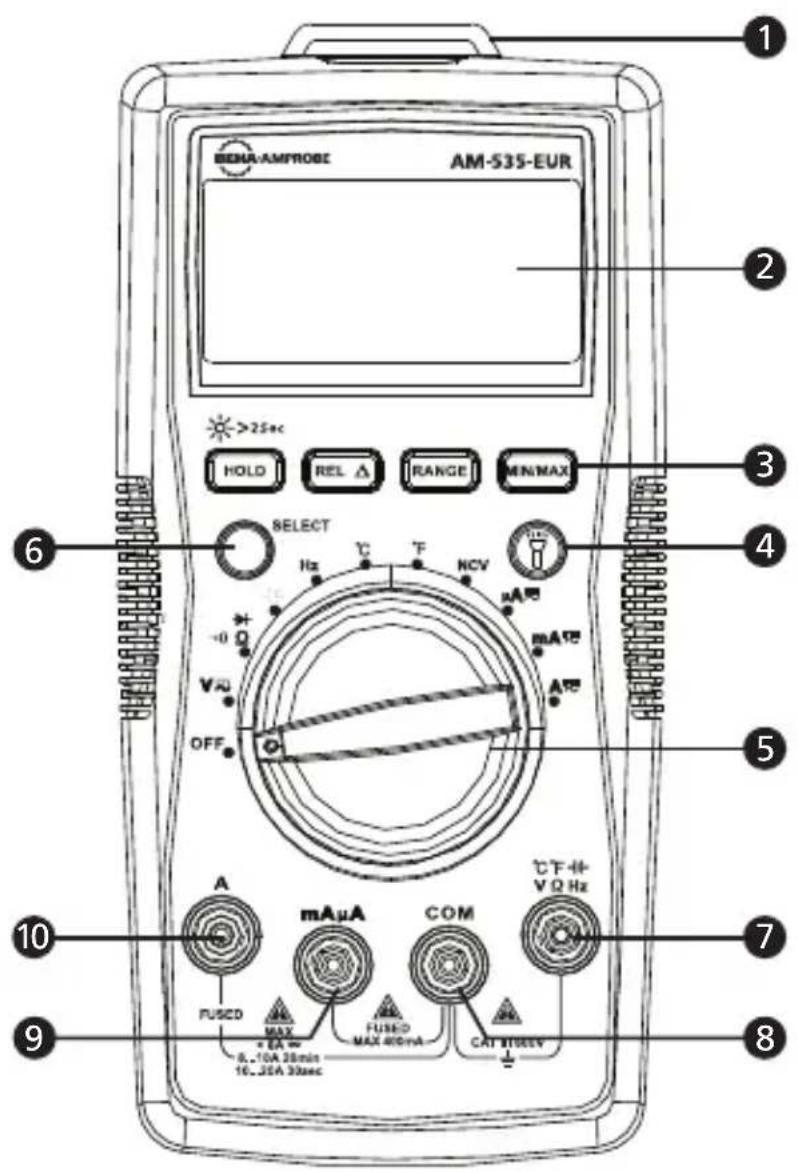

Ingang voor spannings-, diode-, capaciteits-, weerstand-, continuïteits- en temperatuurmeting

COM-aansluiting (retour) voor alle metingen

Ingang voor AC/DC mA/uA-meting

Ingang voor AC/DC A-meting tot 10A

De meter selecteert het bereik met de beste resolutie

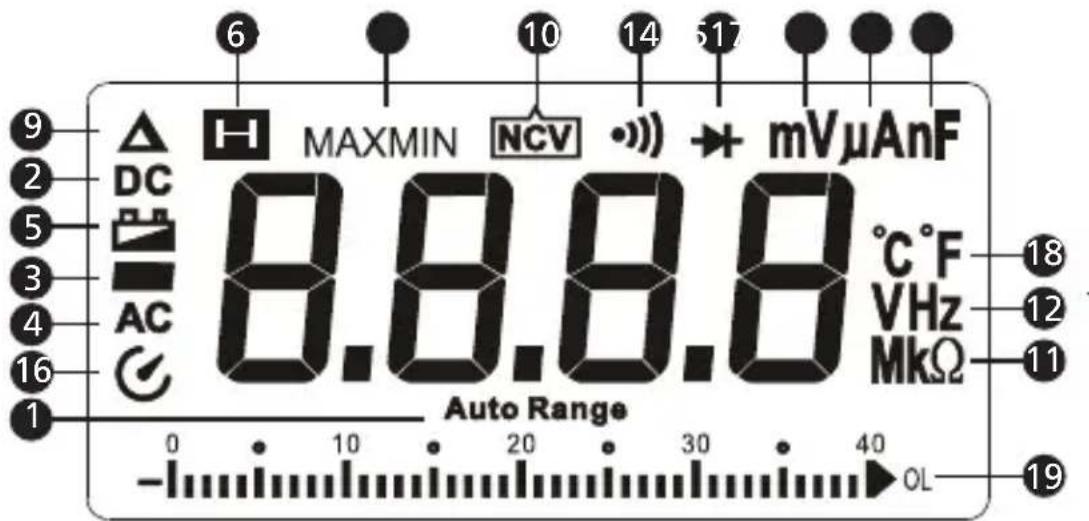

Indicator batterij bijna leeg

Meeteenheden voor weerstand

Meeteenheden voor frequentie

Meeteenheden voor spanning

Meeteenheden voor stroom

Meeteenheden voor capaciteit

Meeteenheid voor temperatuur

Let op! Zie de uitleg in deze handleiding

De apparatuur is beschermd door dubbele of versterkte isolatie

Voldoet aan de Europese richtlijnen Voldoet aan de relevante Australische standaarden

Werp dit product niet weg als ongesorteerd gemeentelijk afval. Neem contact op met een gekwalificeerd recyclingbedrijf.

De meter voldoet aan: IEC/EN 61010-1 3e editie, UL61010-1 2e ed. en CAN/CSA C22.2 nr. 61010.1-0.92 tot categorie III 600 volt, vervuilingsgraad 2

IEC/EN 61010-2-31 voor testsnoeren

Meetcategorie III (CAT III) is voor metingen uitgevoerd in gebouweninstallaties. Voorbeelden zijn metingen op verdelerplaten, stroomonderbrekers, bedrading, inclusief kabels, rails, aansluitdozen, schakelaars, wandcontactdozen in de vaste installatie en uitrusting voor industrieel gebruik en wat andere apparatuur, zoals stationaire motors met permanente aansluiting op de vaste installatie.3 Meetcategorie II (CAT II) is voor metingen die worden uitgevoerd op het circuit dat direct is aangesloten op de laagspanningsinstallatie. Voorbeelden zijn metingen op huishoudapparatuur, draagbare instrumenten en soortgelijke uitrustingen.

Waarschuwing: Lees dit voor het gebruik

• Om elektrische schok of lichamelijk letsel te voorkomen, volgt u deze instructies en gebruikt u de meter alleen zoals opgegeven in deze handleiding.

• Gebruik de meter of testsnoeren niet als ze beschadigd lijken te zijn of als de meter niet goed werkt. Laat de meter onderhouden als u twijfelt.

• Gebruik altijd de juiste functie en het juiste bereik voor de metingen.

• Voordat u de selectieschakelaar van het functiebereik draait, koppelt u de teststonde los van het circuit dat wordt getest.

• Controleer de werking van de meter door te meten op een bekende spanningsbron.

• Pas niet meer toe dan de nominale spanning, zoals gemarkeerd op de meter, tussen de testsonde of tussen elke testsonde en aarde.

• Gebruik de meter met aandacht voor spanningen van meer dan 30 Vac rms, 42 Vac piek of 60 Vdc. De spanningen vormen een risico op elektrische schok.

• Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de weerstand test.

• Gebruik de meter niet in de buurt van explosieve gassen of dampen.

• Wanneer u de testsnoeren gebruikt, moet u uw vingers achter de vingerbeschermingen houden.

• Verwijder testsnoeren van de meter voordat u de meterbehuizing of batterijdeur opent.

UITPAKKEN EN CONTROLEREN

De De doos moet het volgende bevatten: 1 AM-535-EUR 1 Paar testsnoeren 1 Temperatuursonde 1 Velcroriem 1 9V (6F22) batterij (geïnstalleerd) 1 Gebruikershandleiding 1 Draagtas Als een of meer onderdelen beschadigd zijn of ontbreken, moet u het volledige pakket omruilen op het verkooppunt.4 FUNCTIES AM-535-EUR is de volledige functionele multimeter van uw keuze voor de professionele electrische aannemer. Meet en controleer op aanwezigheid van spanning om de apparatuur aan te sluiten of om reparaties uit te voeren, nieuwe draden te leggen, de continuïteit van elektrische aansluitingen te controleren, doorgebrande zekeringen te identificeren, problemen met motoren op te lossen of transformators te controleren. De AM-535-EUR beschikt over de Tru-erms-detectie om de spanning op systemen die onder invloed zijn van harmonie, nauwkeurig te meten, een ingebouwde zaklamp voor de detectie van draadkleuren in het donker, een "derde hand"-sondehouder en contactloze spanningsdetectie. Op veiligheid gekeurd volgens CAT III 600V.

• Metingen: Spanning tot 600VAC en 600VDC, AC/DC-stroom, weerstand, frequentie, capaciteit, temperatuur.

• Frequentie, capaciteit, bedrijfscyclus voor toepassingen voor het oplossen van problemen

• Speciale functies: - Contactloze spanningsdetectie - Hoorbare continuïteit - Diodetest

• LCD-display met achtergrondverlichting met analoog staafdiagram

• Gebeurtenissen: - Data hold - MAX / MIN geheugen - Relatieve nulmodus

• Ingebouwde werklamp (zaklamp)

• Ingebouwde opslag testsnoeren en "derde hand-houder”

• Waarschuwing batterij bijna leeg

• Velcroriem voor het ophangen van een meter

1. Gebruik de juiste functie en het juiste bereik voor de metingen.

2. Om mogelijke elektrische schok, lichamelijk letsel of schade aan de

meter te vermijden, koppelt u de circuitstroom los en ontlaadt u alle hoogspanningscondensatoren voordat u de weerstand en diode test.

3. Testsnoeren aansluiten:

• Sluit het gemeenschappelijke testsnoer (COM) naar het circuit aan voordat u het spanningsdragende snoer aansluit5

• Verwijder na de meting het spanningsdragende netsnoer voordat u het gemeenschappelijke testsnoer (COM) uit het circuit verwijdert

4. Symbool “OL” wordt weergegeven op het LCD wanneer de meting

buiten bereik is. Draaischakelaarposities Schakelpositie Meetfunctie

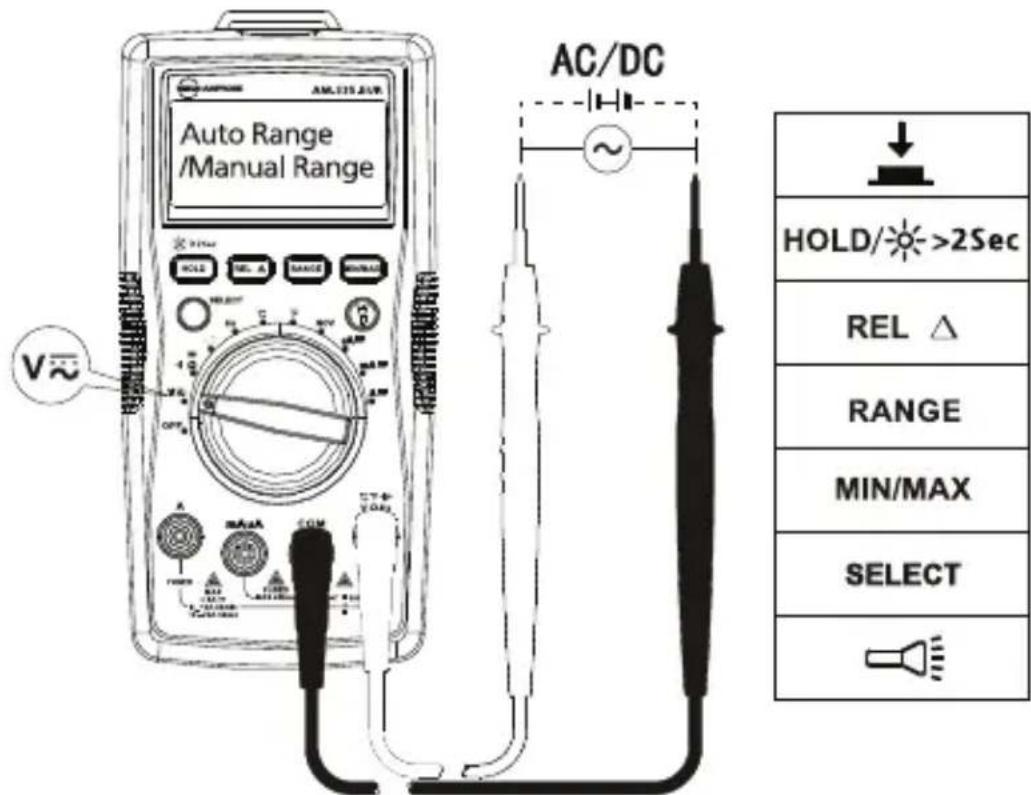

AC- of DC-spanningsmeting (gebruik de knop SELECT button voor het schakelen naar AC of DC).

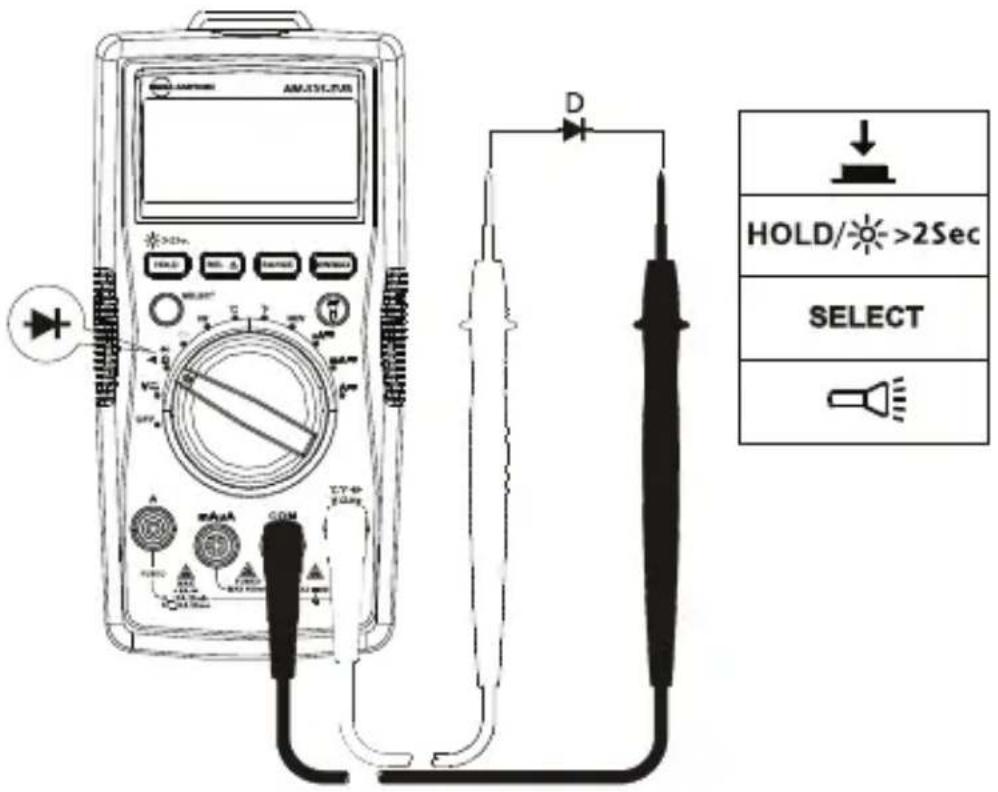

Spanningsmeting van diode PN-aansluiting Continuïteitsmeting

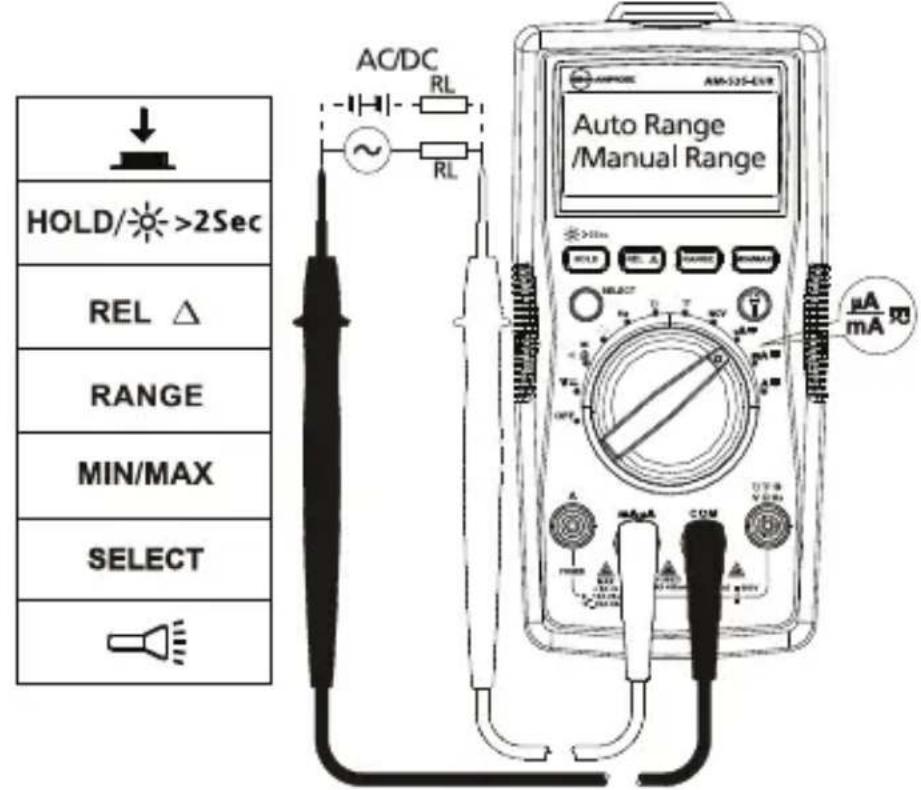

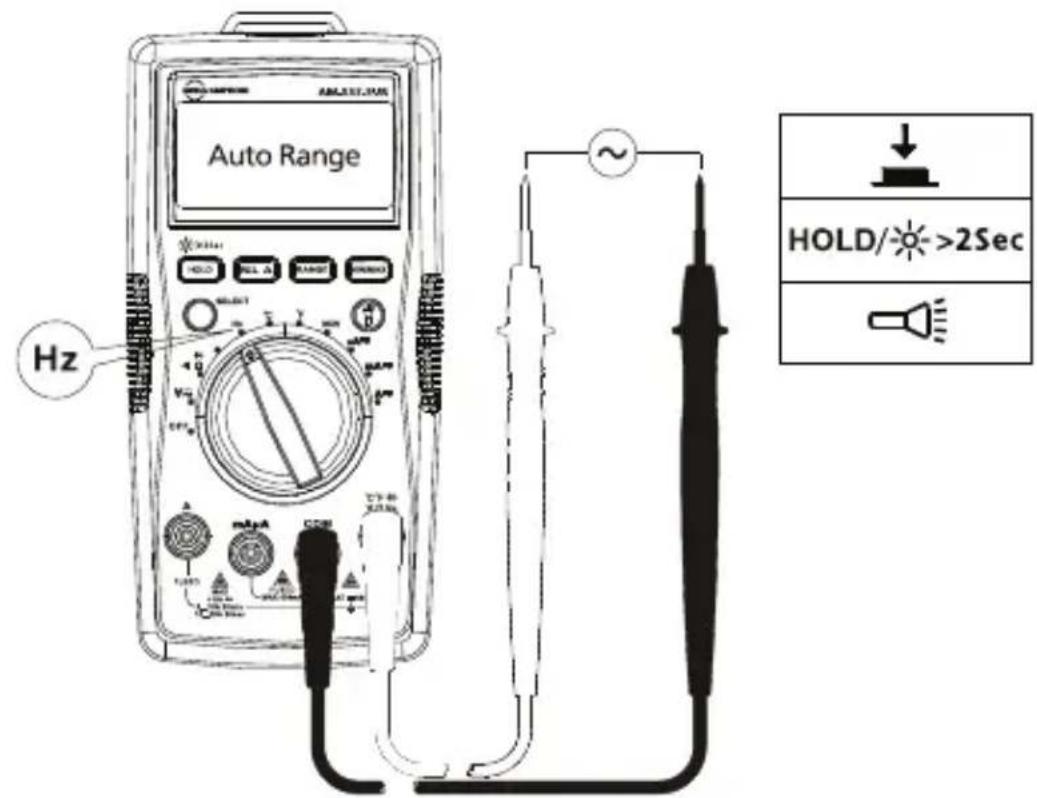

Capaciteitsmeting Hz Frequentiemeting °C °F Temperatuurmeting NCV Contactloze spanning μA mA A AC- of DC-stroommeting (gebruik de knop SELECT button voor het schakelen naar AC of DC). Functieknoppen Knop Meetfunctie SELECT Schakelen tussen AC en DC. Druk op de gele SELECT-knop om te afwisselende meetfuncties te selecteren op de draaischakelaar. HOLD / Display bevriest huidige meting / 2 seconden ingedrukt houden om LCD-achtergrondverlichting in te schakelen. REL Relatieve nulmodus BEREIK Schakelen tussen handmatig of automatisch bereik. De standaardinstelling is automatisch bereik. Druk om te schakelen naar handmatig bereik (selecteerbare resoluties). Houd 2 seconden ingedrukt om terug te keren naar automatisch bereik. MAX/MIN Maximum- / minimummeting geheugen. Zaklamp Druk op om de functie in te schakelen wanneer u in de relevante draaischakelaarfunctie bent.6 Automatisch UIT Automatisch uit:ca. 15 minuten. Wanneer de meter in de modus Automatisch uit is, drukt u op een willekeurige knop om de normale werking te hervatten. AC- en DC-spanning meten Druk op de SELECT-knop om de meetfunctie van de AC/DC-spanning te selecteren. XOm lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning van meer dan 600Vac en 600Vdc toepassen. AC- en DC-stroom meten Druk op de SELECT-knop om de meetfunctie van de AC- of dc-stroom te selecteren. XLichamelijk letsel of schade aan de meter voorkomen:

1. Probeer nooit een meting van ingeschakelde stroom wanneer het

nullastvermogen tot de aarde meer is dan AC 600V of DC 600V

2. Schakel naar de juiste functie en bereik voor uw meting.

3. Plaats de teststonde niet parallel met een circuit wanneer de testsnoeren

zijn aangesloten op de stroomaansluitingen.

4. Sluit de testsnoeren aan op de juiste ingang van de A/mA μA-

stroomaansluiting en op het circuit voordat u het circuit dat wordt getest, inschakelt.7

5. Voor het stroombereik van 8-10A, mag u de stroom niet langer dan 20

minuten meten. Wacht 10 minuten voordat u nog een meting uitvoert

6. Voor het stroombereik van 10-20A, mag u de stroom niet langer dan 30

seconden meten. Wacht 10 minuten voordat u nog een meting uitvoert.

7. Schakel na de meting de stroom van het circuit UIT voordat u de

testsnoeren uit het circuit verwijdert.

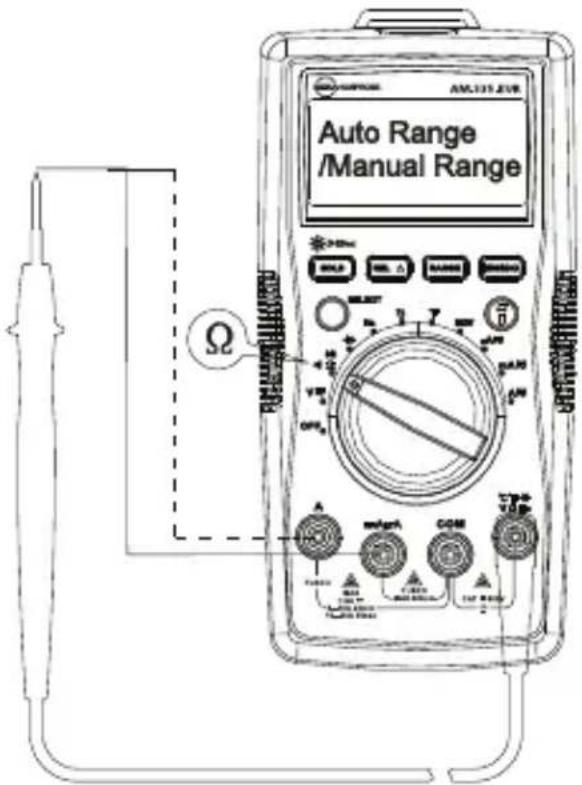

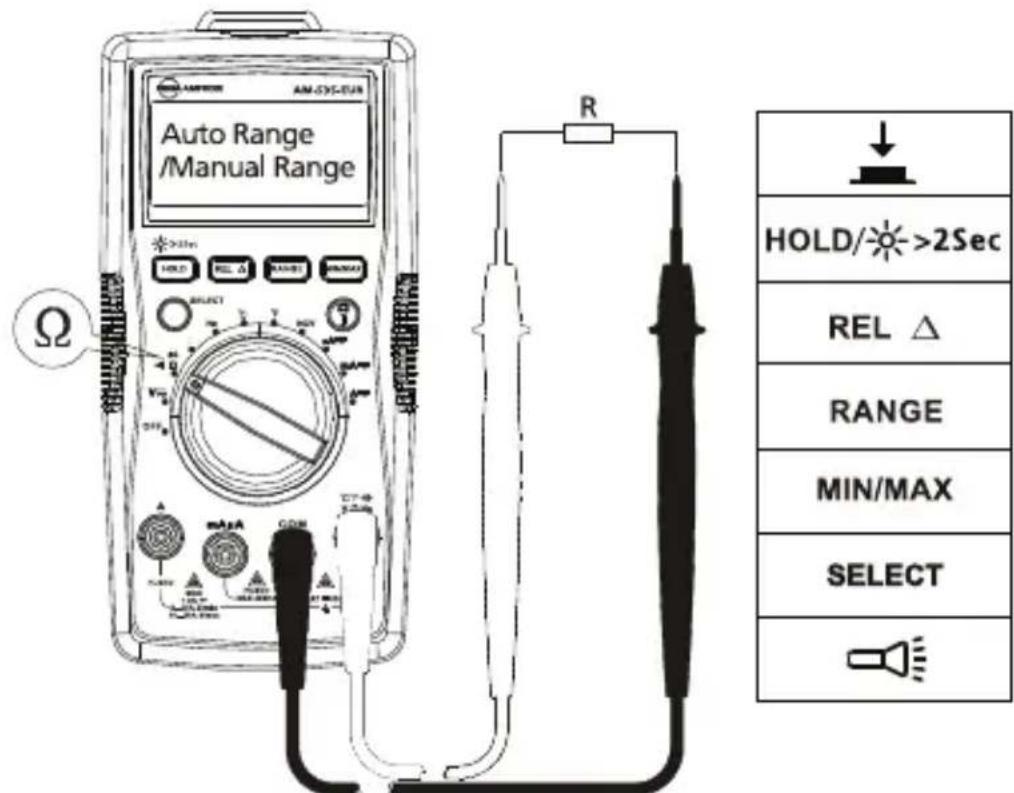

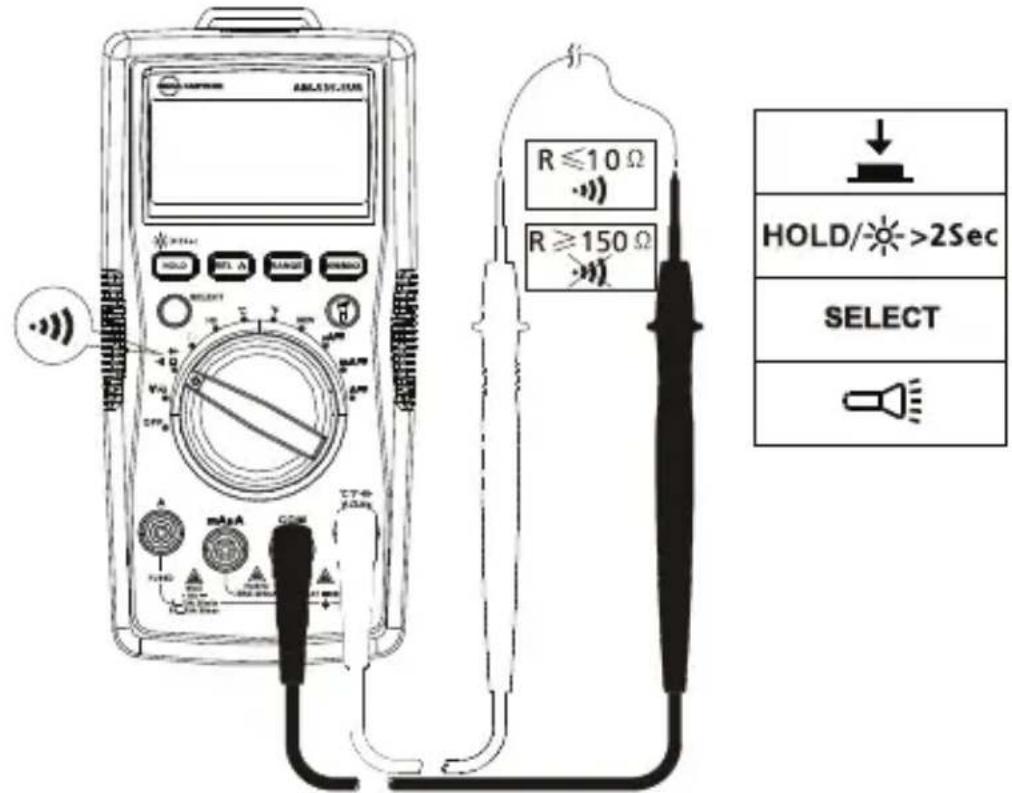

RL8 Meetweerstand XKoppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de weerstand test. NB: Op een hogere weerstandsmeting (>1Me), kan het meten enkele seconden duren om een stabiele aflezing te verkrijgen. Indicatie over bereik of open circuit: OL9 Continuïteit meten XKoppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de continuïteit test. Diode meten XKoppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de diode test.10 Meting capaciteit XKoppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de capaciteit test. Meetfrequentie XOm lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning van meer dan 600V toepassen.11 Meting temperatuur °C / °F

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u

geen temperatuursonde toepassen op enige elektrische geleidende onderdelen.

2. Temperatuursensor K-type (nikkelchroom/nichrosi) thermokoppeling is

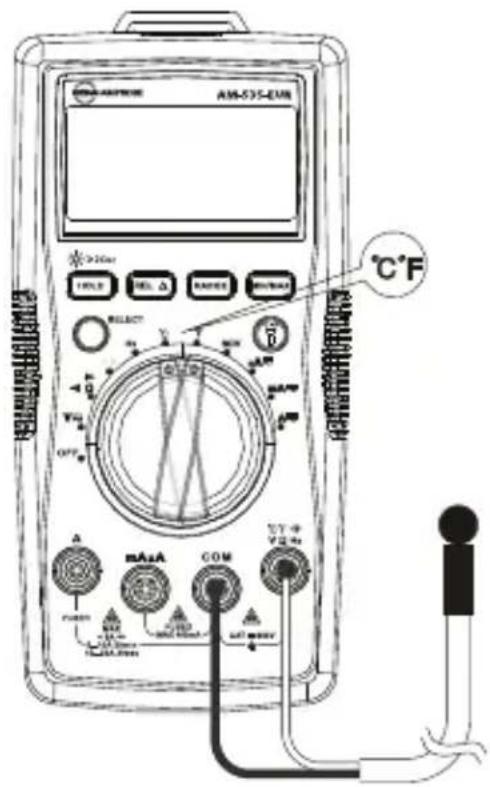

geschikt voor een temperatuurmeting onder 230°C (446°F). Meetstappen: Stap 1: Zet de draaischakelaar in de stand °C of °F. Het display toont “OL”. Stap 2: Sluit de temperatuursonde (K-type) aan op de meter en op het te meten oppervlak.12 Contactloze spanningsdetectie

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u niet

testen op niet-geïsoleerde draden.

2. De zoemer wordt weergegeven en op het scherm verschijnt “OL”

wanneer ac-spanning van meer dan 90V ac wordt gedetecteerd.

3. Niet testen op gevaarlijke elektrische draden met meer dan AC 600V.

4. Voor en na gevaarlijke spanningsmetingen, moet u de meter testen

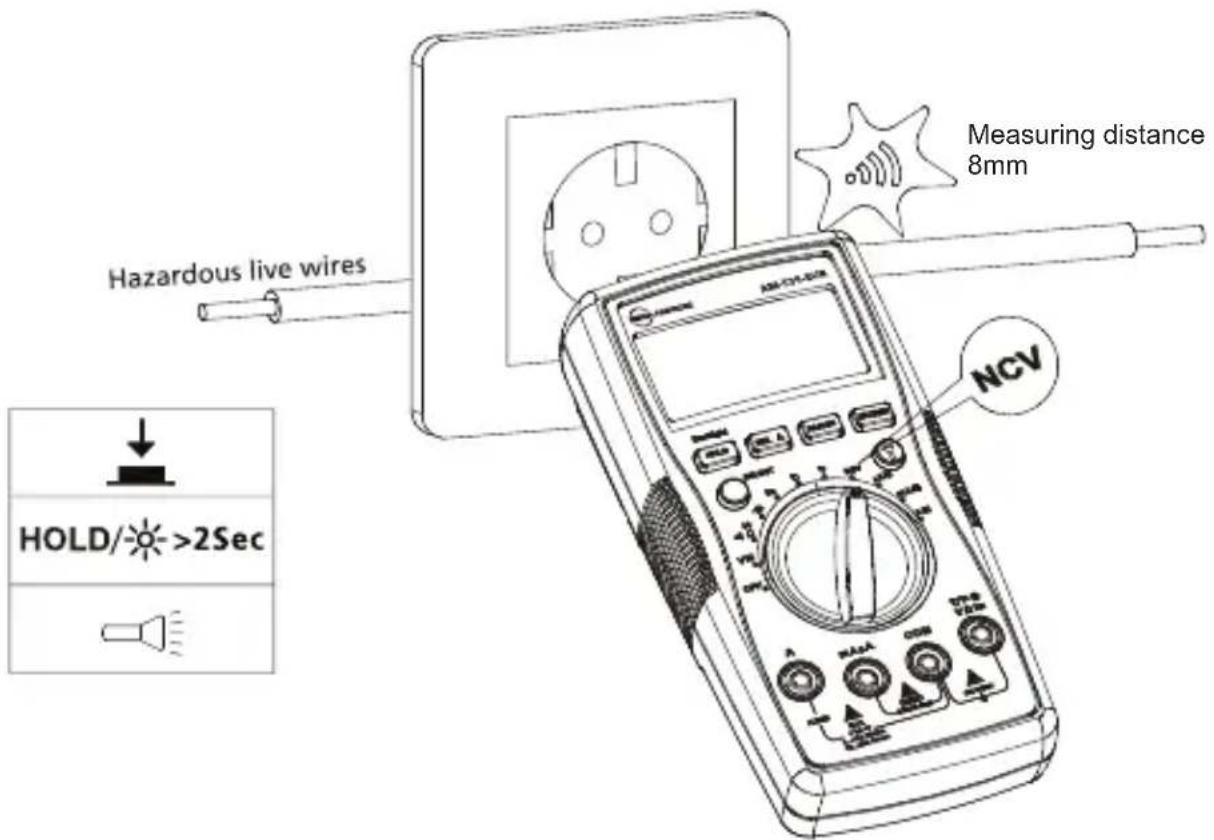

door een bekende bron, zoals een lijn met wisselstroomspanning of een stopcontact om te controleren op een goede werking. Zie onderstaande afbeelding.

5. In de NCV-modus zijn geen aansluiting van het testsnoer vereist voor

NCV-meting. Measuring distance 8mm De zoemer wordt weergegeven wanneer de gedetecteerde spanning ≥90V is en de zoemer zal ingeschakeld zijn. De afstand tussen de draad en de meter moet ≤8mm. X De spaningsaanduiding in de NCV-modus is niet voldoende om de veiligheid te garanderen. Deze functie is niet geschikt om op afwezigheid van spanning te testen.13 SPECIFICATIE Omgevingstemperatuur: 73,4°F ±9 (23°C ±5°C); relatieve temperatuur: ≤75% Nauwkeurigheid ±(% van meting + cijfers) Maximale spanning tussen elke aansluiting en aarde: AC 600Vrms of DC 600V Zekering voor mA μA-ingang: F1-zekering 0,5A H 1000V snelzekering, (6,3×32)mm Zekering voor 10A-ingang: F2-zekering, 11A H 1000V snelzekering, (10×38)

Maximumweergave: Digitaal 3999 tellingen, updates 3/seconde. Frequentie: 9999 tellingen. Analoge aanwijzerweergave: 41 segmenten, updates 30 keer/sec. Indicatie over bereik: OL Bereik: Automatisch en handmatig Hoogte: In bedrijf 2000m Bedrijfstemperatuur: 0°C ~ +40°C (32°F ~ 104°F) Relatieve vochtigheid: 0°C ~ +30°C (32°F ~ 86°F) ≤75%; +30°C ~ +40°C (86°F ~ 104°F) ≤50% Opslagtemperatuur: -10°C ~ +50°C (14°F ~ 122°F) Elektromagnetische compatibiliteit: In een RF-veld van 1V/m = Opgegeven nauwkeurigheid 5% Batterij: 9V, 6F22, NEDA1604 of equivalent Indicatie batterij bijna leeg: Afmetingen (L x B x H): 182 mm x 90 mm x 45 mm Gewicht: Ca. 354g met geïnstalleerde batterijen

Bereik Resolutie Nauwkeurigheid 0,1Ω Spanning open circuit is ca 0,5V. Weerstand ≤150Ω, zoemer wordt niet weergegeven. Weerstand ≤10Ω, zoemer wordt weergegeven.

1mV Weergavebereik is 0V tot 2,0V. Normale spanning is ca. 0,5V tot 0,8V voor silicone PN-aansluiting. Overbelastingsbescherming: 600V15

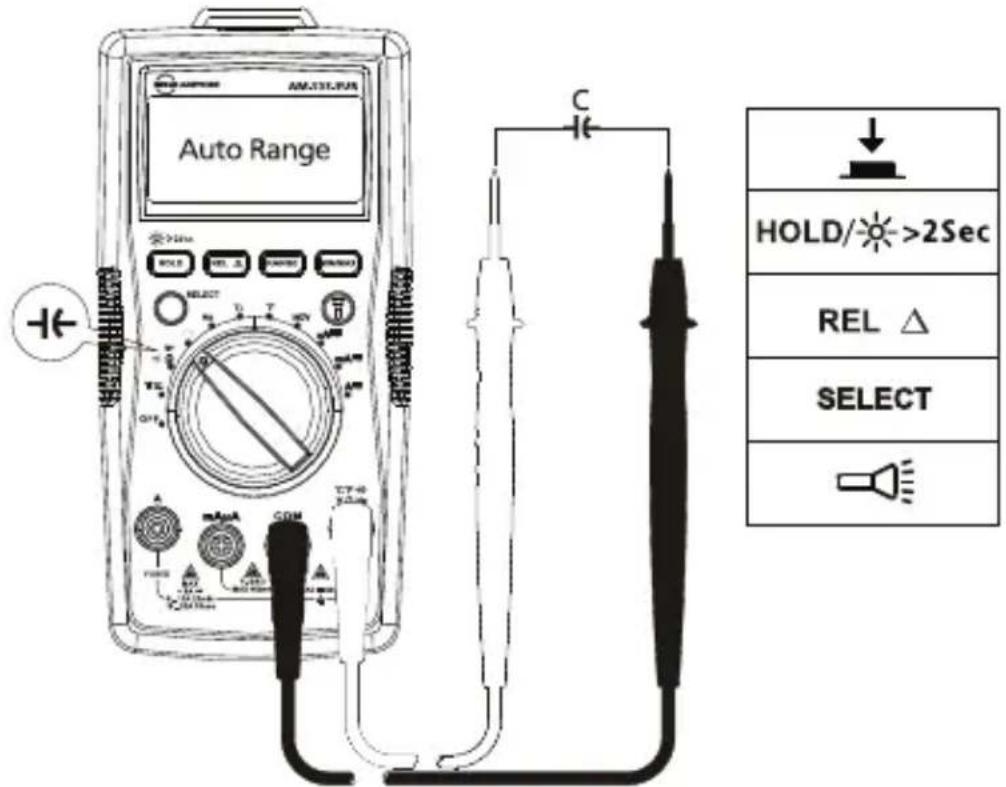

5. Capaciteitsmeting

Bereik Resolutie Nauwkeurigheid

Bereik Resolutie Nauwkeurigheid

9. Temperatuurmeting

Als de meter niet werkt, moet u de batterij, de testsnoeren en andere accessoires controleren en vervangen zoals nodig. Controleer het volgende opnieuw:

1. Vervang de zekering of batterij als de meter niet werkt.

2. Raadpleeg de bedieningsinstructies voor mogelijke fouten in de

gebruikersprocedure. Snelle controle op 0,5A ZEKERING: Stap 1: Plaats de draaischakelaar op de functie Ω. Stap 2: kortsluiting E/V/Ω/Hz-aansluiting en mA/μA-aansluiting. Aflezing weerstand ≤ 1MΩ:de zekering is OK Aflezing weerstand "OL"de zekering is open. Vervang de zekering zoals opgegeven. Snelle controle op 10A ZEKERING: Stap 1: Plaats de draaischakelaar op de functie Ω. Stap 2: kortsluiting E/V/Ω/Hz-aansluiting en A-aansluiting. Aflezing weerstand ≤ 0,5Ω:de zekering is OK. Aflezing weerstand "OL"de zekering is open. Vervang de zekering zoals opgegeven.18 Behalve het vervangen van de batterij, mogen reparaties van de meter alleen worden uitgevoerd door een door de fabriek erkend onderhoudscentrum of door ander gekwalificeerd personeel voor het onderhoud van de instrumenten. Het voorpaneel en de behuizing kunnen worden gereinigd met een zachte oplossing van een reinigingsmiddel en water. Breng een weinig aan met zachte doek en laat alles volledig drogen voordat u het toestel gebruikt. Gebruik geen aromatische koolwaterstoffen, benzine of chloorhoudende oplosmiddelen voor de reiniging.

WAARSCHUWING Schok, letsel of schade aan de meter voorkomen: Koppel de testsnoeren los voordat u de behuizing opent. Gebruik ALLEEN zekeringen met de opgegeven amperage, interrupt, spanning en snelheid. Volg de onderstaande stappen voor het vervangen van de BATTERIJ:

1. Koppel de testsnoersonde los van het meetcircuit.

2. Zet de meter in de positie UIT.

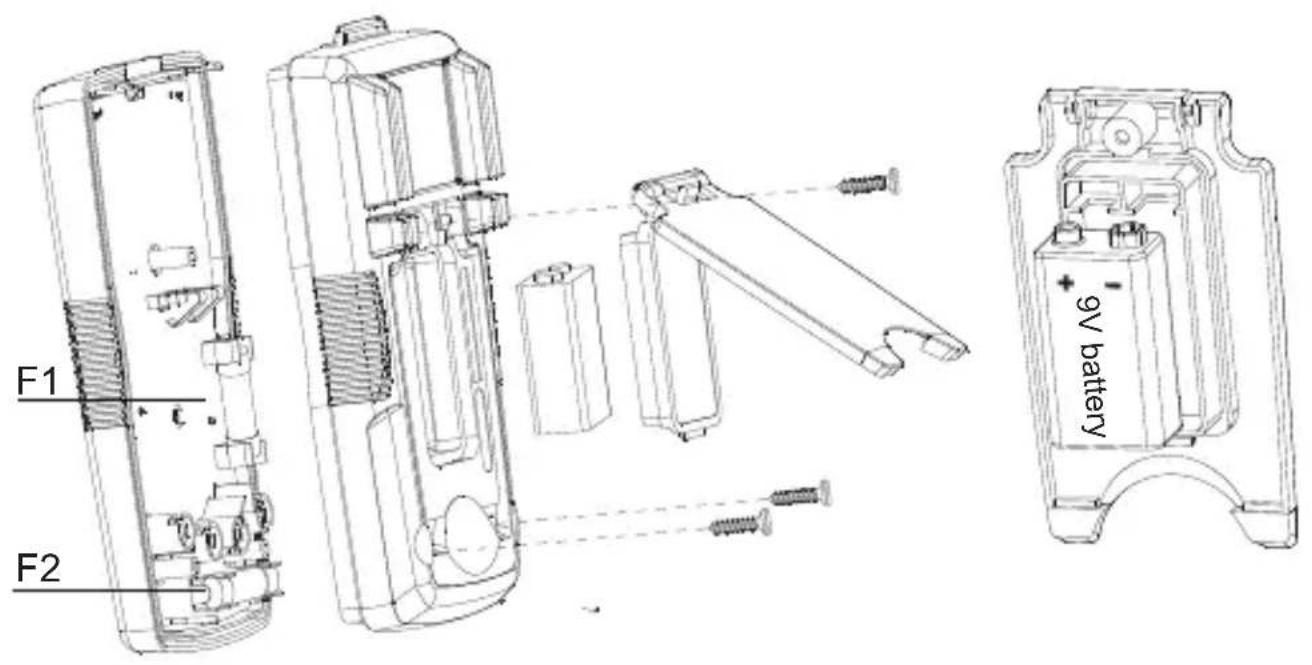

3. Verwijder de schroeven uit de batterijklep en open de batterijklep.

4. Verwijder de batterijen en vervang ze door een 9V (6F22) of equivalent.

De batterijklep biedt een constructiedesign voor een plaatsing met de juiste polariteit. Installeer de batterij in de batterijklep.

5. Plaats de batterijklep terug en maak de schroef opnieuw vast.

Batterij: 9V (6F22) batterij of equivalent Volg de onderstaande stappen voor het vervangen van de ZEKERING:

1. Koppel de testsnoersonde los van het meetcircuit.

2. Zet de meter in de positie UIT.

3. Verwijder de schroeven uit de behuizing en open de behuizing.

4. Verwijder de kapotte zekering en plaats een nieuwe volgens de

5. Plaats de behuizing terug en maak de schroef opnieuw vast.19
