GEBRUIKSAANWIJZING AM520 FLUKE

Gebruikershandleiding

Beperkte garantie en beperking van aansprakelijkheid

Uw Amprobe-product is vrij van defecten in materiaal en fabrifice gedurende een jaar vanaf de aankoopdatum behalte wonneer de plaatselijke wetgeving anders vereist. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade door ongelukken, verwaarlozing, misbruik, verandering, verruiling, of abnormale gebruksomstandigheden. Wederverkopers zijn nicht geauthoriseerd tot het verlengen van andere garanties namens Amprobe. Om tijdens de garantieperiode service te verkrijgen, moet u het product met aankoopbewijs terugsturen maar een geauthoriseerd Amprobe Service Center ofaar een dealer of distributeur van Amprobe. Zie de reparatiesectie voor details. DEZE GARANTIE IS UW ENIGE REMEDIE. ALLE ANDERE GARANTIES - ZIJ HET UITDRUKKELIJK, IMPLICIET OF WETTELIJK - INCLUSIEF IMPLICIETE GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL OF VERKOOPBAARHEID, WORDEN HIERBIJ AFGEWEZEN. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES VOORTVLOEIEND UIT ENIGE OORZAAK OF REGELS. Omdat sommige staten en landen het uitsluiten of beperken van een impliciete garantie of van incidentele of gevolgschade nicht toestaan, is deze beperking van de aansprakelijkheid möglichniet op u van toepassing.

Reparatie

Bij alle testgereedschappen die worden terug gezonden voor reparatie al dan nicht onder garantie of voor kalibratie,要去 het volgende worden meegezonden:uw naam, bedrijfsnaam, adres, telefoonnummer, en aankoopbewijs. Neem daarnaast een korte omschrijving op van het probleem of de bevraagde Dienst en stuur de testsnoeren met de meter mee. Kosten voor reparatie of verranging die Niet onder garantie plaatsvinden, moeten worden betaald in de vorm van een cheque, een betalingsopdracht, een credit card met verloopdatum of een aankooporder betaalbaar gesteld aan Amprobe®.

Reparatie en verranging onder garantie - alle landen

Lees de garantiebepalingen en controllerer de batterij voordat u reparatie aanvraagt. Tijdens de garantieperiode kut u elk defect testgereedschap returnerenaar uw Amprobe®-distributeur om dit om te ruilen voor hetzelfde of een gelijksoortig product. Zie de sectie "Waar te kopen" op amprobe.com voor een lijst met distributeurs in uw omgeving. Daarnaast kut u in de Verenigde Staten en Canada eenheden voor reparatie en verranging onder garantie tevens sturen maar een Amprobe® Service Center (zie het adres hierna).

Reparatie en verrangingen buiten garantie - Verenigde Staten en Canada

Reparaties die nicht onder de garantie vallen in de Verenigde Staten en Canada要去 u sturen maar een Amprobe® Service Center. Bel Amprobe® of informeer bij uw verkoper maar de actuèle kosten voor reparatie en verranging.

In de VS: In Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Reparatie en verrangingen buiten garantie - Europa

Europese eenheden die nicht onder de garantie vallen, können gegen nominale kosten verrangen worden door uw Amprobe® -distributeur. Zie de sectie "Waar te kopen" op beha-amprobe.com voor een lijst met distributeurs in uw omgeving.

79286 Glottertal, Duitsland

Tel: [phone] - 0

beha-amprobe.com

• (Alleen correspondentie - op dit adres+zijn reparatie en verrangngiet beschikbaar. Europese klanten moeten contact opnemen met hun distributeur.)

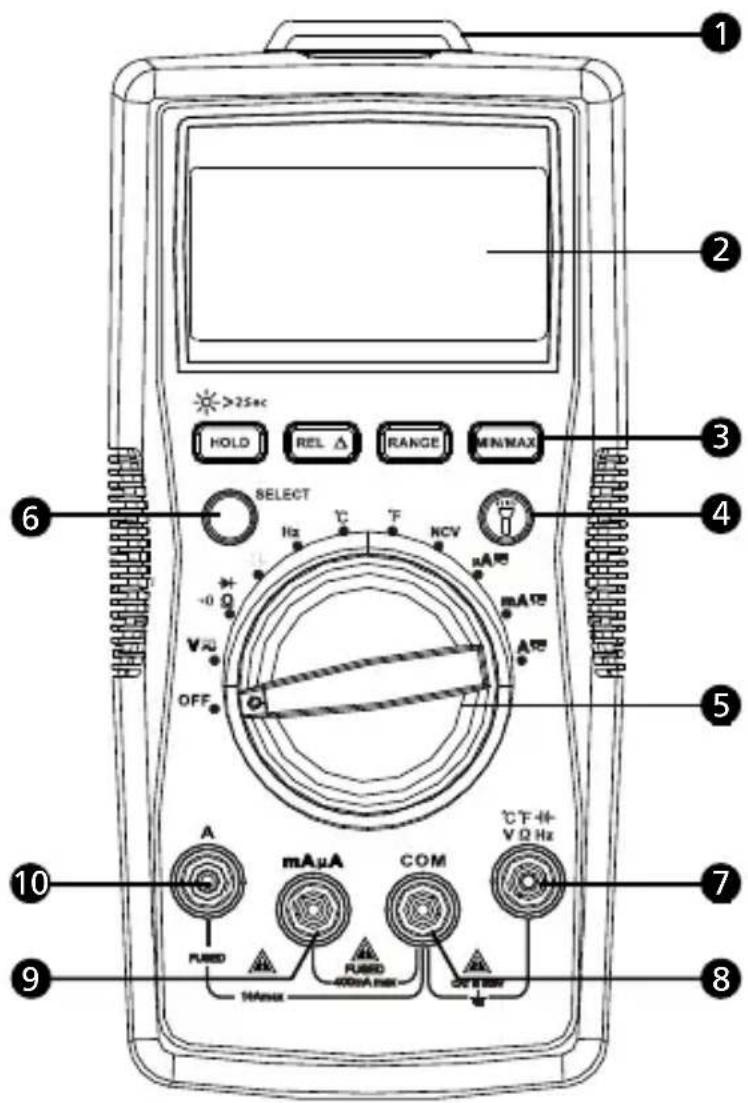

1Zaklamp
4 Zaklampknop
LCD-schemm
Draaischakelaar
3 Functieknoppen
Knop SELECT
Ingang voor spannings-, diode-, capaciteits-, watstand-, continuiteits- en temperatuurmeting
COM-aansluiting (retour) voor alle metingen
9 Ingang voor AC/DC mA/uA-meting
10 Ingang voor AC/DC A-meting tot 10A

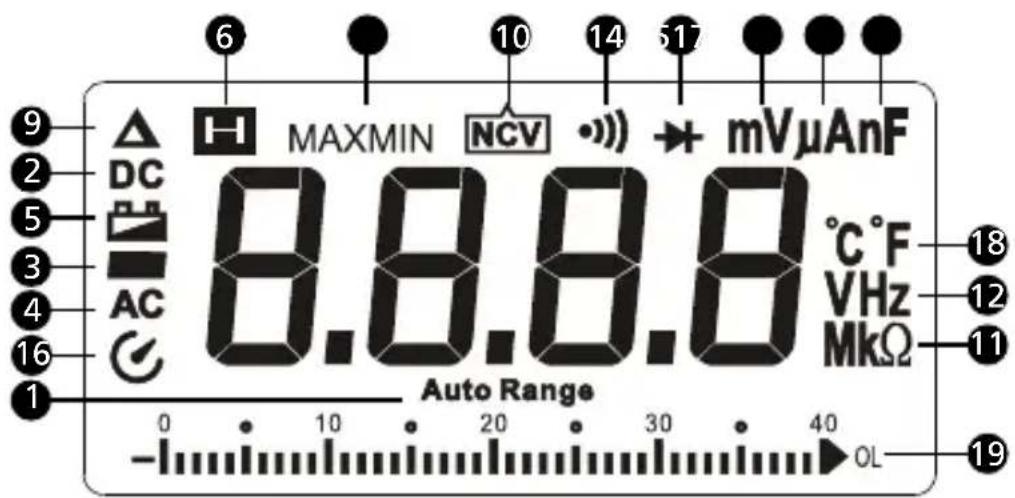

Schermweergave

1 De meter selecteert het bereik met de Beste resolutie
Gelijkstroom
Negativemeeting
Wisselstroom
Indicator batterij bijna leeg
Data hold
Diodetest
8 Continuiteitstest
9 Relatieve nulmodus
10 Contactloze spanning
11 Meeteenheden voor waterdstand
12 Meeteenheden voor frequente
13 Meeteenheden voor spanning
14 Meeteenheden voor stroom
15 Meeteenheden voor capaciteit
16 Automatisch uit
17 Maximum- / minimummeting geheugen
18 Meeteenheid voor temperatuur
19 Analoge staafdiagramweergave

INHOUD

SYMBOOL 2
INFORMATIE VOOR UW VEILIGHEID 2
UITPAKKEN EN CONTROLEREN 3
FUNCTIONS 4
METINGEN UITVOEREN 5

AC- en DC-spanning meten 6
AC- en DC-stroom meten. 7
Meetweerstand 8
Continuiteit meten 9
Diode meten. 9
Meting capacitit 10
Meetfrequentie 10
Meting temperatuur ^ C / ^ F 11
Contactloze spanningsdetectie 12

SPECIFICATIE 13
ONDERHOUD 16
BATTERIJ EN ZEKERING VERVANGEN 17

SYMBOLEN

4	Let op! Risico op elektrische schok.
1	Let op! Zie de uitleg in deze handleiding
~	Wisselstroom (AC)
-	Gelijkstroom (DC)
	De apparatuur is beschermd door dubbele of versterkte isolatie
=	Aarde (massa)
	Hoorbare toon
	Batterij
€	Voldoet aan de Europese richtlijnen
	Voldoet aan de relevante Australische standaarden
US	Canadian Standards Association (NRTL/C)
	Werp dit product nicht weg als ongesorteerd gemeentelijk afval. Neem contact op met een gekwalificeerd recyclingbedrijf.

INFORMATIE VOOR UW VEILIGHEID

De meter voldoet aan:

IEC/EN 61010-1 3e editie, UL61010-1 2e ed. en CAN/CSA C22.2 nr. 61010.1-0.92 tot categorie III 600 volt, verwilingsgraad 2

IEC/EN 61010-2-030

IEC/EN 61010-2-31 voor testsnoeren

EMC IEC/EN 61326-1

Meetcategorie III (CAT III) is voor metingen uitgevoerd in gebouweninstallaties.

Voorbeelden zijn metingen op verdelerplaten, stroomonderbrekers, bedrading, inclusief kabels, rails, aansluitdozen, schakelaars, wandcontactdozen in de vaste installmenten en uitrusting voor industrieel gebruik en wat andere apparatuur, zoals stationaire motors met permanente aansluiting op de vaste installment.

Meetcategorie II (CAT II) is voor metingen die worden uitgevoerd op het circuit dat direct is aangesloten op de laagspanningsinstallatie. Voorbeelden zijn metingen op huishoudapparatuur, draagbare instrumenten en soortgelijke uitrustingen.

! Waarschuwing: Lees dit voor het gebruik

• Om elektrische schok of lichamelijk letsel te voorkomen, volgt u deze instructies en gebruikt u de meter alleen zoals opgegeven in deze handleiding.
• Gebruik de meter of testsnoeren nicht als ze beschadigd lijken te zichn of als de meter Niet goed werkt. Laat de meter onderhoden als u twijfelt.
• Gebruik.altijd dejuiste functie en hetjuiste bereik voor de metingen.
• Voordat u de selectieschakelaar van het functiebereik draait, koppelt u de teststonde los van het circuit dat wordt getest.
• Controller de werkung van de meter door te meten op een bekende spanningsbron.
• Pas Niet meer toe dan de nominale spanning, zoals gregarieerd op de meter,:tussen de testsonde of tussen elke testsonde en aarde.
• Gebruik de meter met aandacht voor spanningen van meer dan 30 Vac rms, 42 Vac piek of 60 Vdc. De spanningen vormen een risico op elektrische schok.
• Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de weirstand test.
• Gebruik de meter nicht in de buurt van explosieve gassen of dampen.
• Wanner u de testsnoeren gebruikt, moet u uw vingers awhile de vingerbeschermingen houden.
• Verwijder testsnoeren van de meter voordat u de meterbehuizing of batterijdeur opent.

UITPAKKEN EN CONTROLEREN

De De doos moet het volgende bevatten:

1 AM-520-EUR of AM-530-EUR
1 Paar testsnoeren

1 Temperatuursonde
1 Velcroium

1 9V (6F22) batterij (geinstalleerd)

1 Gebruikershandleiding
1 Draagtas

Als een of meer onderdelen beschadigd zijn of ontbreken,要去 het volledige pakket omruilen op het verkooppunt.

FUNCTIONS

AM-520-EUR is ontworpen voor HVAC-toepassingen met belangrijke functies, zoals temperatuur, micro-ampères die worden gebruikt voor het oplossen van problemen met de vlamsensor, evenals de capaciteit om de opstartcondensatoren van de motor te controleren. De AM-520-EUR meet een volledig bereik van elektrische parameters en beschikt over een ingebouwde zaklamp, een "derde hand"-sondehouder en een VoltTect contactloze spanningsdetectie. Op verilgheid gekeurd volgens CAT III 600V.

AM-530-EUR is de volledige fonctionele multimeter van uw keuze voor de professionele electrische aannemer. Meet en controllerer op aanwezigheid van spanning om de apparatuur aan te sluiten of om reparaties uit te voeren, weitere draden te leggen, de continuiteit van elektrische aansluitingen te controlleren, doergebrande zekeringen te identificeren, problemen met motoren op te losesten of transformators te controlleren. De AM-530-EUR beschikt over de Tru-erms-detectie om de spanning op systemen die onder invloed� van harmonie, nauwkeurig te meten, een ingebouwde zaklamp voor de detectie van draadkleuren in het donker, een "derde hand"-sondeholder en contactloze spanningsdetectie. Op verilgheid gekeurd volgens CAT III 600V.

• Metingen: Spanning tot 600VAC en 600VDC, AC/DC-stroom, watstand, freundie, capacititeit, temperatuur.
• Frequentie, capacitieit, bedrijfscyclus voor toepassenen voor het oplossen van problemen

• Speciale functies:

• Contactloze spanningsdetectie

• Hoorbare continuiteit

• Diodetest

• LCD-display met darüberverlichting met analogoog staafdiagram

• Gebeurtenissen:

• Data hold
  -MAX/MIN geheugen

• Relatieve nulmodus

• Ingebouwde werklamp (zaklamp)

• Ingebouwde opslag testsnoeren en "derde hand-hoender"
• Automatisch en handmatig bereik
• Automatisch uit
• Waarschuwing batterij bijna leeg
• Velcroium voor het ophangen van een meter
  Veiligheid CAT III 600V

4 ！

1. Gebruik de juiste functie en het juiste bereik voor de metingen.
2. Om möglichke elektrische schok, lichamelijk letsel of schade aan de meter te vermijden, koppelt u de circuitstroom los en ontlaadt u alle hoogspanningscondensatoren voordat u de weirstand en diode test.

3. Testsnoeren aansluiten:

4. Sluit het gemeinschappelijkke testsnoer (COM) maar het circuit aan voordat u het spanningsdragende snoer aansluit

5. Verwijder na de meting het spanningsdragende netsnoer voordat u het gemeinschappelijkke testsnoer (COM)uit het circuit verwijdert

6. Symbool "OL" worden weergegeven op het LCD wanneer de meting buiten bereik is.

Draaischakelaarpositions

Schakelpositie	Meetfunctie
V∞	AC- of DC-spanningsmetting (gebruik de knop SELECT button voor het schakelenaar AC of DC).
Ω	Weerstandmeting
→+	Spanningsmetting van diode PN-aansluiting
●●●	Continuiteititsmetting
+/-	Capaciteitsmetting
Hz Frequent	tiemeting
°C °F Temperatuurmetting
NCV Contactloze spanning
μA∞ mA∞A∞	AC- of DC-stroommetting (gebruik de knop SELECT button voor het schakelenaar AC of DC).

Functieknoppen

Knop Meetfunctie
SELECT	Schakelen:tussen AC en DC. Druk op de gele SELECT-knop om te afwisselende meetfuncties te selecteren op de draaischakelaar.
HOLD / >2Sec	Display bevriest huidige meting / 2 seconden ingedrukt houden om LCD-achtergrondverlichting in te schakelen.
REL Δ	Relatieve nulmodus
BEREIK	Schakelen:tussen handmatig of automatisch bereik. De standaardinstelling is automatisch bereik. Druk om te schakelenaar handmatig bereik (selecteerbare resoluties). Houd 2 seconden ingedrukt om terug te kerenaar automatisch bereik.
MAX/MIN Max	imum- / minimummeting geheugen.
Δ	Zaklamp

Druk op ↓ om de functie in te schakelen wonneer u in de relevante draaischakelaarfunctie bent.

Automatisch UIT

Automatisch uit:ca. 15 minutes.

Wanneer de meter in de modus Automatisch uit is, drukt u op een willekeurige knop om de normale werkig te hervatten.

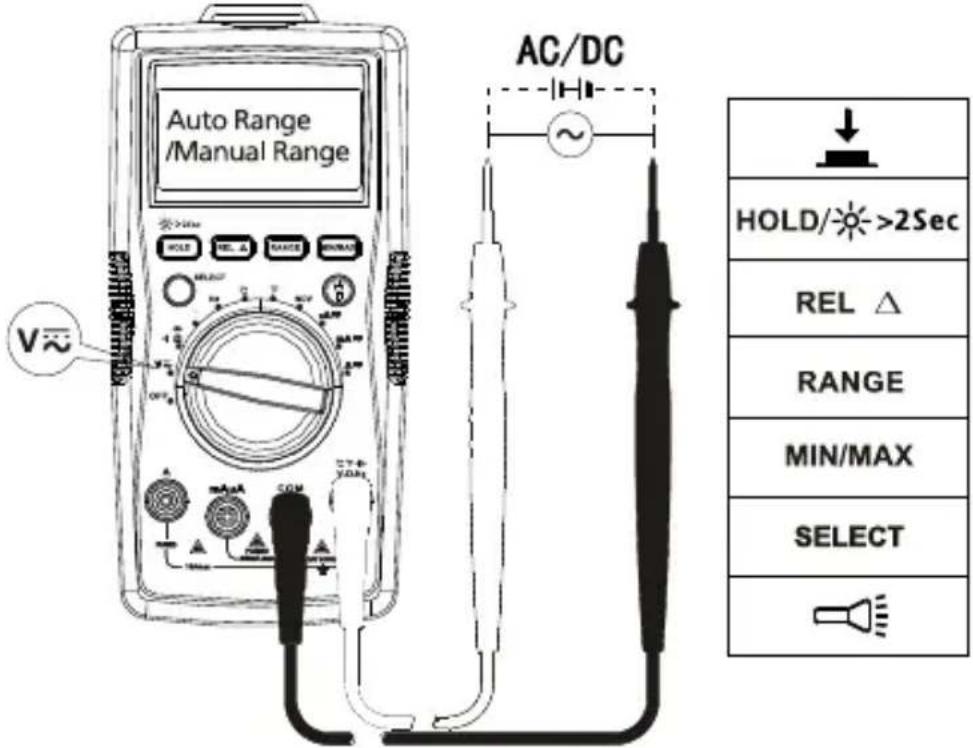

AC- en DC-spanning meten

Druk op de SELECT-knop om de meetfunctie van de AC/DC-spanning te selecteren.

! Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning vaneer dan 600Vac en 600Vdc toepassen.

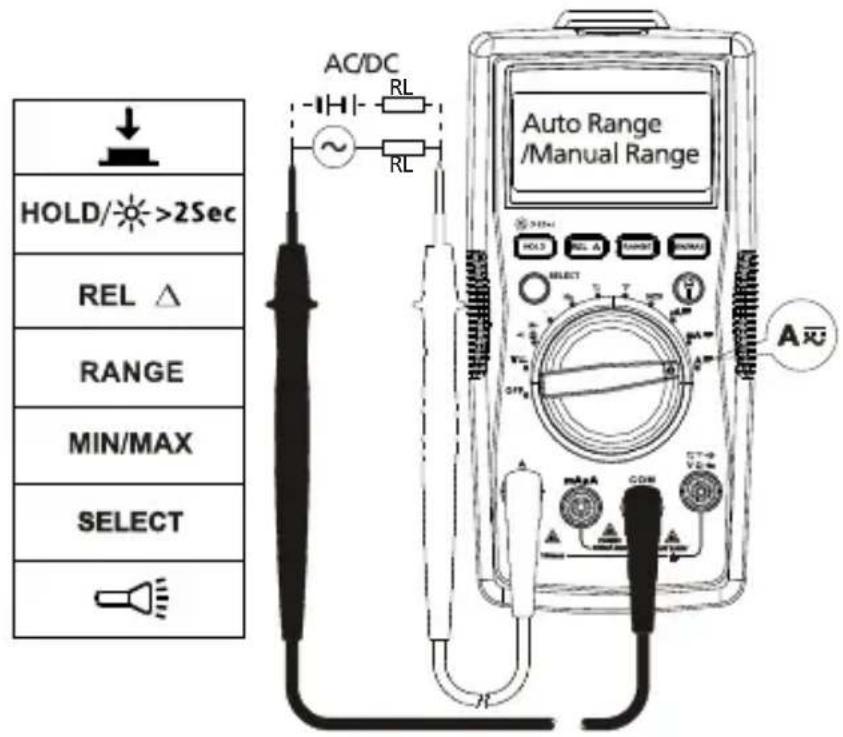

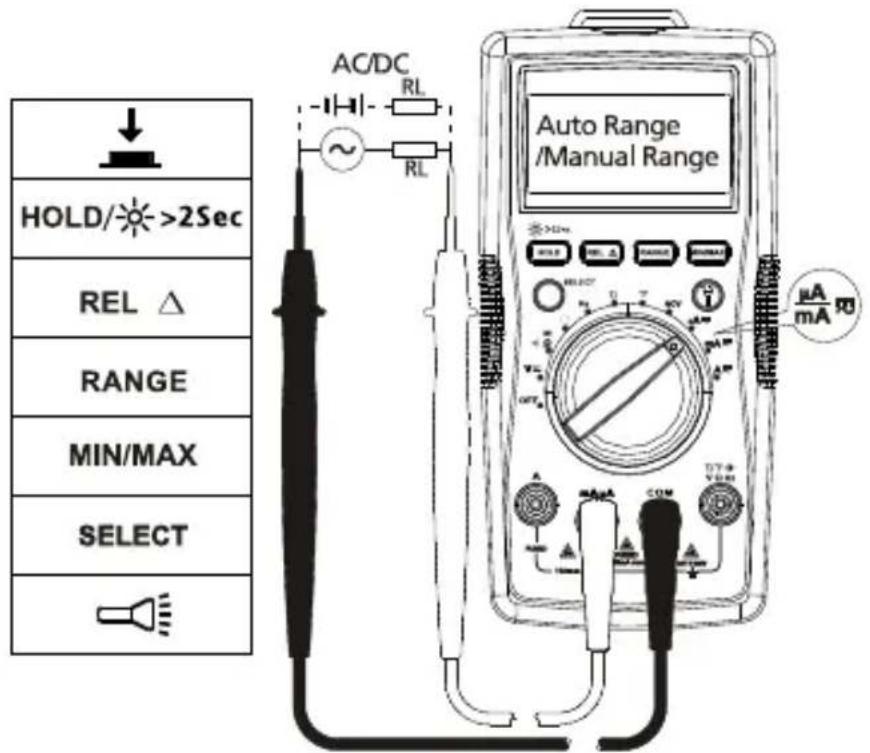

AC- en DC-stroom meten

Druk op de SELECT-knop om de meetfunctie van de AC- of dc-stroom te selecteren.

Lichamelijk letsel of schade aan de meter voorkomen:

1. Probeer nooit een meting van ingeschakelde stroom wanneer het nullastvermogen tot de aardeeer is dan AC 600V of DC 600V
2. Schakel waar de juiste functie en bereik voor uw meting.
3. Plaats de teststonde nicht parallel met een circuit wanner de testsnoeren zich aangesloten op de stroomaansluitingen.
4. Sluit de testsnoeren aan op de juiste ingang van de A/mA A-stroomaansluiting en op het circuit voordat u het circuit dat wordt getest, inschakelt.
5. Voor het stroombereik van 8-10A, mag u de stroom Niet langer dan 20 minutes meten. Wacht 10 minutes voordat u nog een metinguitvoert
6. Schakel na de meting de stroom van het circuit UIT voordat u de testsnoerenuit het circuit verwijdert.

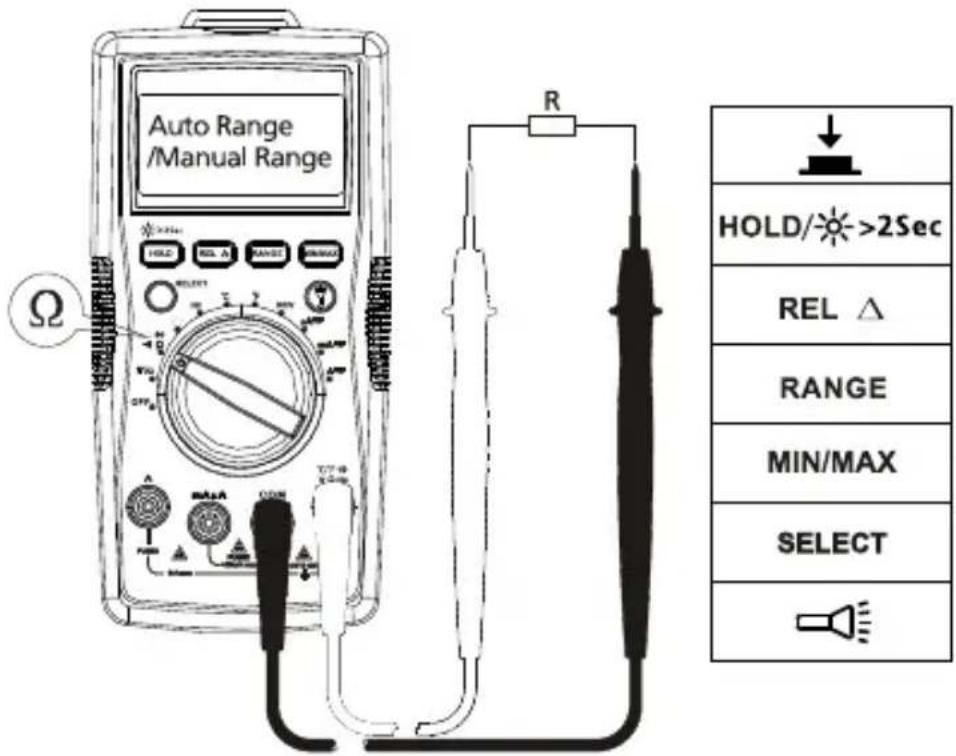

Meetweerstand

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de watstand test.

NB: Op een hogere onderstandsmeting (>1M) , kan het meten enkele seconden duren om een stabiele aflezing te verkrijgen. Indicatie over bereik of open circuit: OL

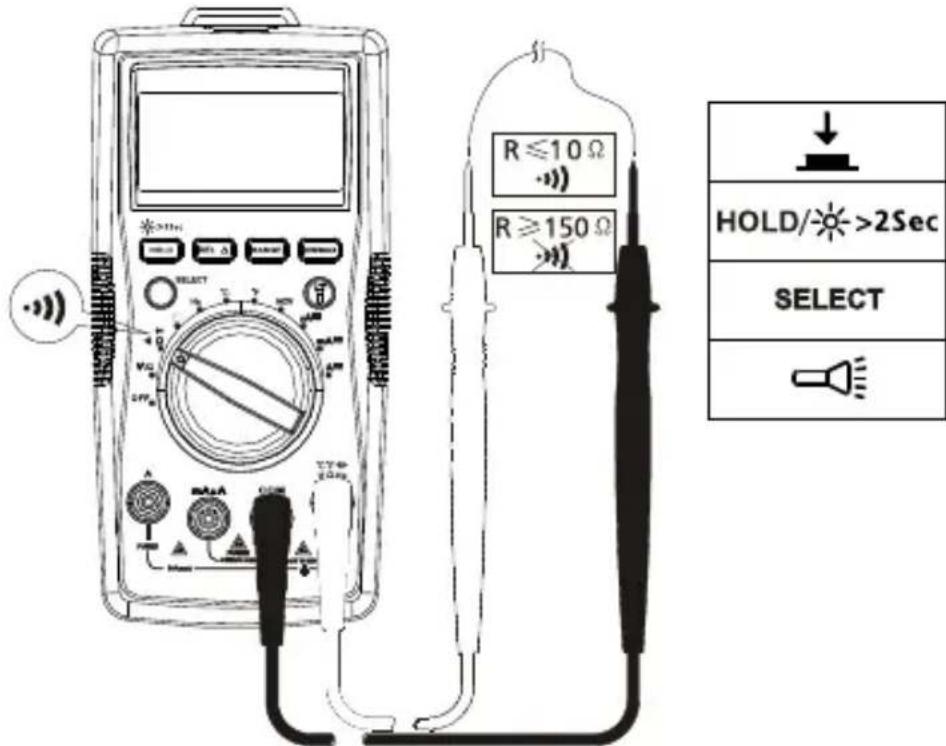

Continuiteit meten

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de continuiteit test.

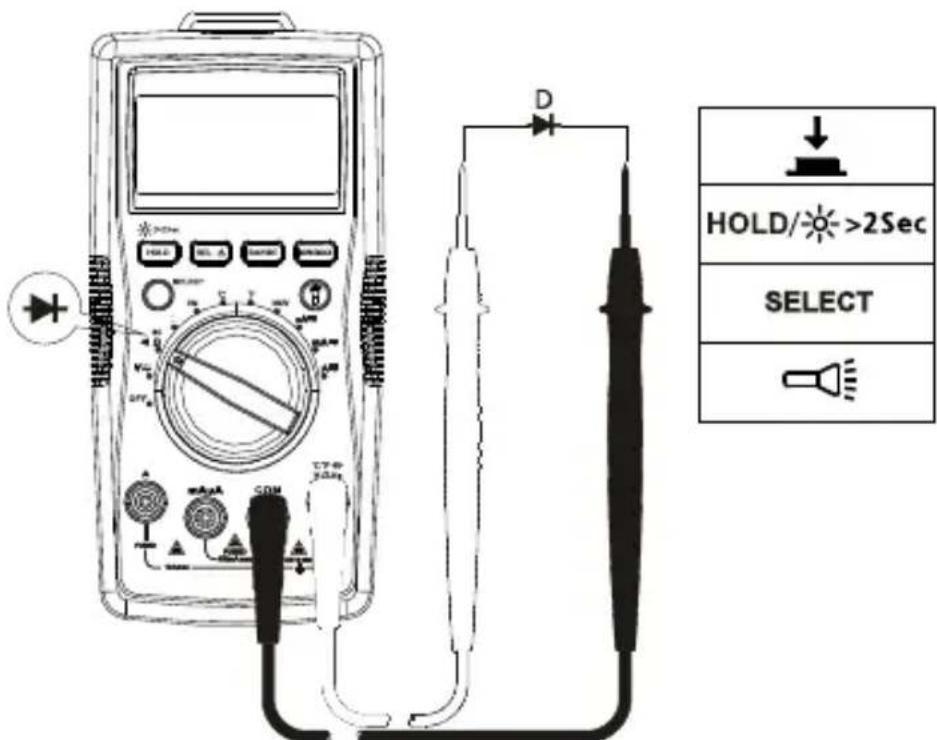

Diode meten

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de diode test.

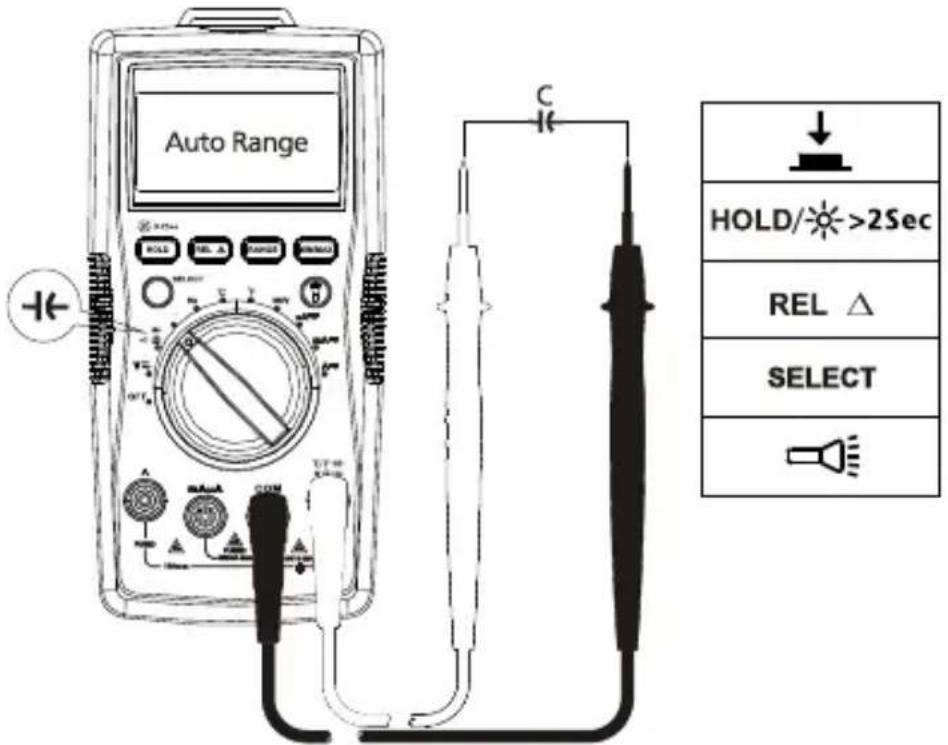

Meting capacitit

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de capaciteit test.

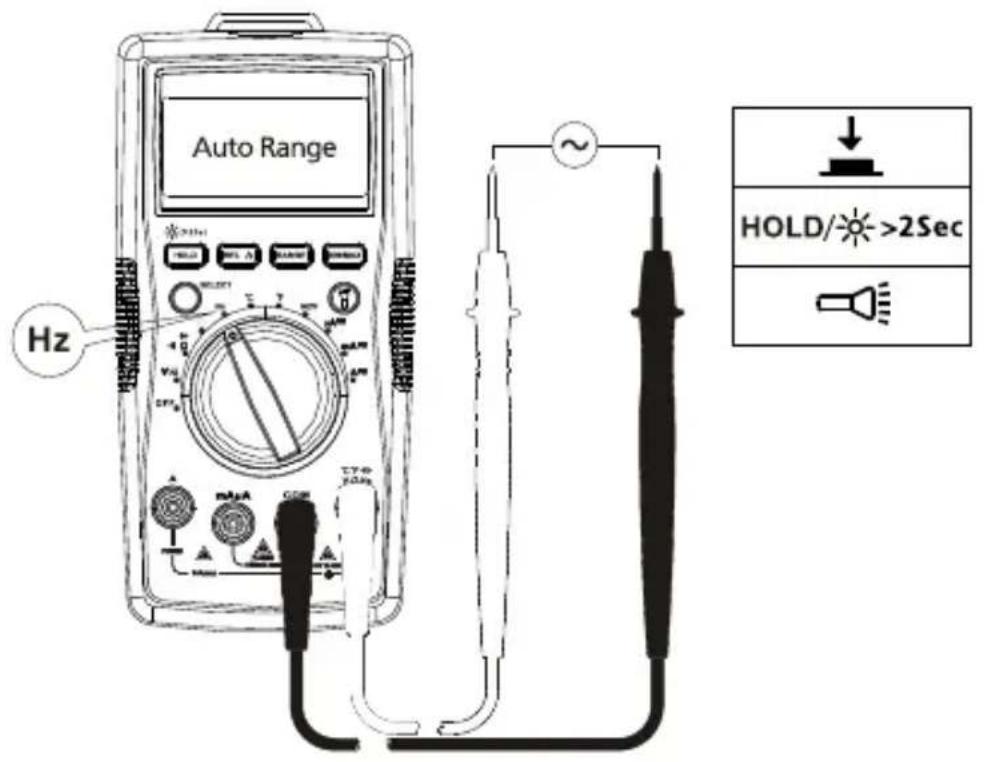

Meetfrequentie

Am lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning vaneer dan 600V toepassen.

Meting temperatuur ^ C / ^ F

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen temperatuursonde toepassen op enige elektrische geleidende onderdelen.
2. Temperatuursensor K-type (nikkelchroom/nichrosi) thermokoppeling is geschikt voor een temperatuurmeting onder 230^ (446^) .

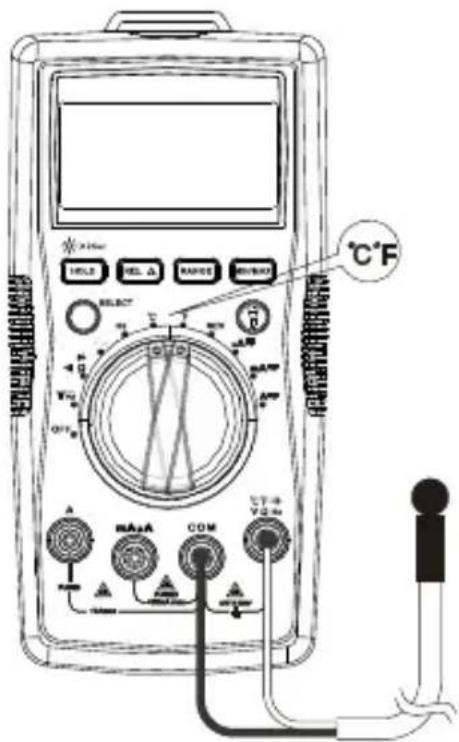

Meetstappen:

Stap 1: Zet de draaischakelaar in de stand ^ C of F. Het display toont "OL".

Stap 2: Sluit de temperatuursonde (K-type) aan op de meter en op het te meten oppervlak.

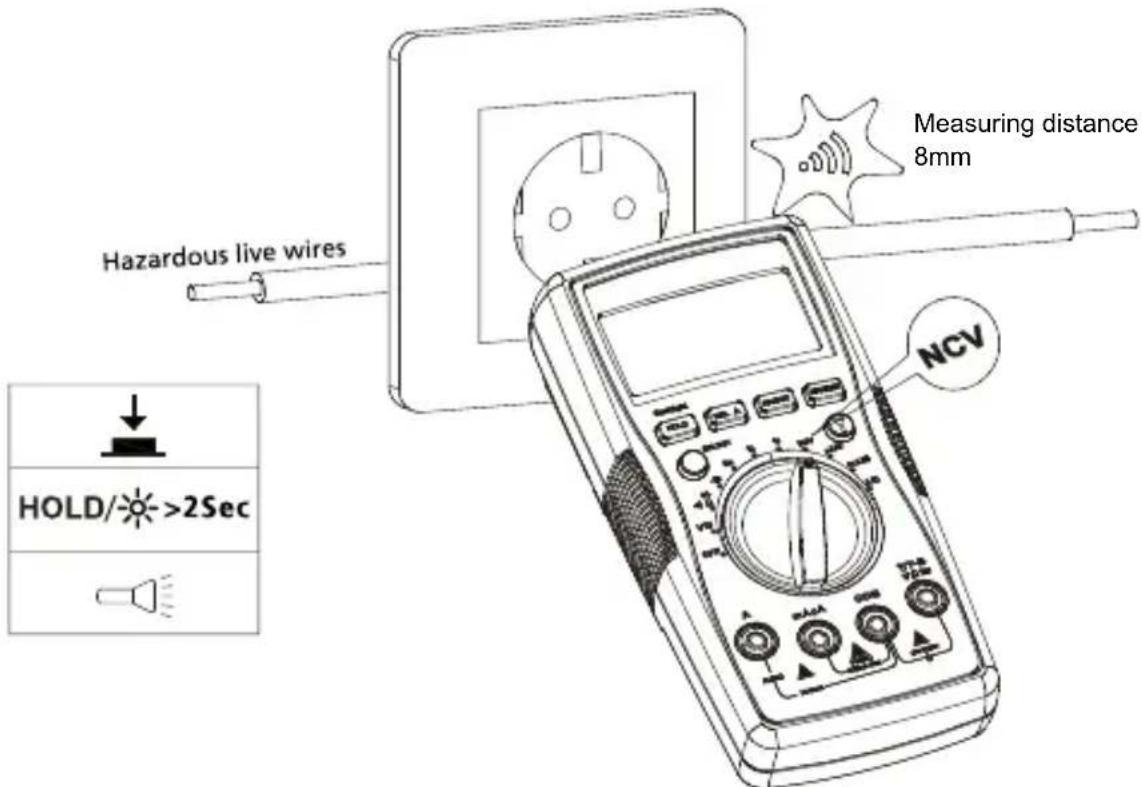

Contactloze spanningsdetectie

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u niet testen op Niet-geisoleerde hoogspanningsdraden.
2. De zoemer worden weergegeben en op het scherm verschijnt "OL" wanner ac-spanning:tussen 90V en 600V wordt gedetecteerd
3. Niet testen op gevaarlijke elektrische draden met meer dan AC 600V.
4. Voor en na gevaarlijke spanningsmetingen,要去 de meter testen door een bekende bron, zoals een lijn met wisselstroomspanning of een stopcontact om te controleren op een goede werkig. Zie onderstaande afbeelding.

De zoemer worden weergegeven wanner de gedetecteerde spanning ≥ 90V is en de zoemer zal ingeschakeld zich. De afstand:tussen de draad en de meter moet ≤ 8mm

In de NCV-modus, toont het LCD OL. Er is geen aansluiting van een testsnoor vereist voor de NCV-meting.

Omgevingstemperatuur: 73,4^ ± 9 ( 23^ ± 5^ ); relativice temperatuur: ≤ 75% Nauwkeurigheid ± (% van meting + cijfers)

Maximale spanning tussen elke aansluiting en aarde: AC 600Vrms of DC 600V

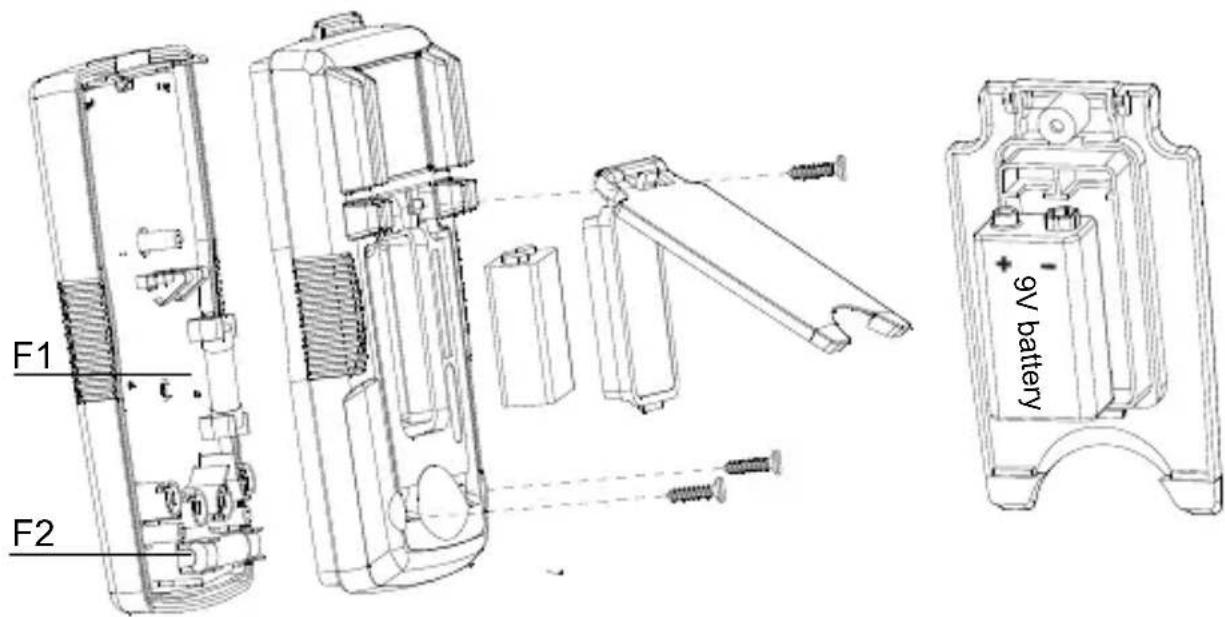

Zekering voor mA μA-ingang: F1-zekering 0,5A H 1000V snelzekering, (6,3×32)mm
Zekering voor 10A-ingang: F2-zekering, 11A H 1000V snelzekering, (10× 38) mm

Maximumweergave: Digitaal 3999 tellingen, updates 3/seconde. Frequentie: 9999 tellingen.

Analoge aanwijzerweergave: 41 segmenten, updates 30 keer/sec.

Indicatie over bereik: OL

Hoogte: In bedrijf 2000m

Bedrijfstemperatuur: 0^ +40^ ( 32^ 104^ )

Relatieve vochtigheid: 0^ +30^ ( 32^ 86^ ) ≤ 75% ; +30^ +40^ ( 86^ 104^ ) ≤ 50%

Opslagtemperatuur: -10^ +50^ (14°F ~ 122°F)

Elettromagnetische compatibiliteit: In een RF-veld van 1V / m = Opgegeven nauwkeurigheid 5 %

Batterij: 9V, 6F22, NEDA1604 of equivalent

Indicatie batterij bijna leeg:

Afmetingen (L x B x H): 182 mm x 90 mm x 45 mm

Gewicht: Ca. 354g met geinstalleerde batterijen

1. DC-spanningsmeting

Bereik Resolutie Nauwkeurigheid
400,0mV 0,1mV ±(0,8%+3LSD)
4,000V 1mV
	± (0,8%+1LSD)40,00V 10mV
400,0V 100mV
600V 1V ±(1,0%+3LSD)

Ingangsimpedantie: Circa 10M;

(ingangsimpedantie is ≤ 3G behave DC 400mV -bereik)

Overbelastingsbeveiliging: ± 600V

2. AC-spanningsmeting

Bereik Resolutie Nauwkeurigheid
400,0mV 0,1mV ±(1,2%+3LSD)
4,000V 1mV
	±(1,0%+3LSD)40,00V 10mV
400,0V 100mV
600V 1V ±(1,2%+3LSD)

NB: Handmatig bereik alleen voor 400,0mV-bereik.

Ingangsimpedantie: Ca. 10MΩ

Frequentierresponses: 45Hz 400Hz

AM-520-EUR: Gemiddelde detectie, rms-indicatie.

AM-530-EUR: True-RMS.

Overbelastingsbeveiliging: 600Vrms

3. Weerstandmeting

Bereik Resolutie Nauwkeurigheid
400,0Ω 0,1Ω	±(1,2%+2LSD)
4,000kΩ 1Ω		±(1,0%+2LSD)40,00kΩ
400,0kΩ	100Ω
4,000kΩ 1kΩ	±(1,2%+2LSD)
40,00MΩ	10kΩ ± (1,5%+5LSD)

10Ω

400Ω bereik: Gemeten waarde = (weergave gemeten waarde - kortsluitwaarde van sonde)

Spanning open circuit: Ca. 0,5 V

Overbelastingsbeveiliging: 600Vrms

4. : Circuit AAN/UIT : Diodemeting

Bereik	Resolutie	Nauwkeurigheid
●●●	0,1Ω	Spanning open circuit is ca 0,5V. Weerstand ≤150Ω, zoemer wordt nicht weergegeven. Weerstand ≤10Ω, zoemer wordt weergegeven.
→+	1mV	Weergavebereik is 0V tot 2,0V. Normale spanning is ca. 0,5V tot 0,8V voor silicone PN-aansluiting.

Overbelastingsbescherming: 600V

5. Capaciteitsmeting

Bereik Resolutie Nauwkeurigheid
40,00nF 10pF ± (3%+10LSD) onder REL- status
400,0nF 100pF		±(3%+5LSD) onder REL-status
4,000μF 1nF
40,00μF 10nF ± (3%+5LSD)
400,0μF 100nF ± (4%+5LSD)
4000μF 1μF All een voor referentie

Overbelastingsbescherming: 600V

6. Frequentiemeting

Bereik Resolutie Nauwkeurigheid
10Hz~10MHz 0,01 Hz~0,01MHz ± (0,1%)+4LSD)

Overbelastingsbescherming: 600Vrms

7. DC-stroommeting

Bereik Resolutie Nauwkeurigheid
μA	400,0μA 0,1	μA	±(1,0%+2LSD)
	4000μA 1μA
mA	40,00mA 10	μA
	400,0mA 0,1mA
A	4,000A 1mA	μA	±(1,2%+3LSD)
	10,00A	10mA

Overbelastingsbescherming:

mA /μA-bereik:F1-zekering, 0,5A H 1000V snelzekering, (Φ6,3×32)mm

10 A-bereik:F2-zekering, 11A H 1000V snelzekering, ( 10× 38)mm

8. AC-stroommeting

Bereik Resolutie Nauwkeurigheid
μA	400,0μA 0,1μA	±(1,2%+3LSD)
	4000μA 1μA
mA	40,00mA 10μA
	400,0mA 0,1mA
A	4,000A 1mA	±(1,5%+3LSD)
	10,00A 10mA

Frequentierresponses: 45Hz 400Hz

AM-520-EUR: Gemiddelde detectie, rms-indicatie.

AM-530-EUR: True-RMS.

Overbelastingsbeveiliging:

mA/μA-bereik:F1-zekering, 0,5AH 1000V snelzekering, ( 6,3× 32)mm

10 A-bereik:F2-zekering, 11A H 1000V snelzekering, ( 10× 38)mm

9. Temperatuurmeting

Bereik Resolutie Nauwkeurigheid
-40 - 0°C	0,1°C @ < 400°C	±(10%+4 °C)
>0 - 100°C ±(1,2%)+3 °C
>100 - 1000°C ±(2,5%+2 °C)@ ≥ 400°C
-40 - 32°F	0,1°F @ < 752°F	±(20%+6 °F)
>32 - 212°F ±(1,8%)+6 °F
>212 - 1832°F ±(2,5%+4°F)@ ≥ 752°F

Overbelastingsbeveiliging: 600V

K-type (nikkelchroom/nichrosi) thermokoppeling moet worden gebruikt voor temperatuurmeting.

ONDERHOUD EN REPARATIE

Als de meter nicht werkt, moet u de batterij, de testsnoeren enz. controleren en verrangen Zoals nodig.

Controleer het volgende opnieuw:

1. Vervang de zekering of batterij als de meter nicht werkt.
2. Raadpleeg de bedieningsinstrumenties voor möglichke fouten in de gebruikersprocedure.

Snelle controlo op 0,5A ZEKERING:

Stap 1: Plaats de draaischakelaar op de functie
Stap 2: kortsluiting -f - V / /Hz -aansluiting en mA/μA-aansluiting.

Aflezing weltstand ≤ 1M :de zekering is OK

Aflezing wonder "OL"de zekering is open. Vervang de zekering zoals opgegeven.

Snelle contrope 10A ZEKERING:

Stap 1: Plaats de draaischakelaar op de functie

Stap 2: kortsluiting -f - V / /Hz -aansluiting en A-aansluiting.

Aflezing withstand ≤ 0,5 :de zekering is OK.

Aflezing wonder "OL"de zekering is open. Vervang de zekering zoals opgegeven.

↓
HOLD/>2Sec
REL △
RANGE
MAX/MIN
SELECT
mA μA
≤1M	○	OK
OL	……	OK
A
≤0.5Ω	←	OK
OL	←→	OK

Behalve het verrangen van de batterij, mogen reparaties van de meter alleen worden uitgevoerd door een door de fabriek erkend onderhoudscentrum of door ander gekwalificeerd personeel voor het onderhoud van de instrumenten.

Het voorpaneel en de behuizing kunnen worden gereinigd met een zachte oplossing van een reinigingsmiddel en water. Breng een weinig aan met zachte doek en LAST alles volledig drogen voordat u het toestel gebruikt. Gebruik geen aromatische koolwaterstoffen, benzine of chloorhoudende oplosmiddelen voor de reiniging.

BATTERIJ EN ZEKERING VERVANGEN

WAARSCHUWING

Schok, letsel of schade aan de meter voorkomen: Koppel de testsnoeren los voordat u de behuizing opent. Gebruik ALLEEN zekeringen met de opgegeven amperage, interrupt, spanning en snugheid.

Volg de onderstaande stappen voor het verrangen van de BATTERIJ:

1. Koppel de testsnoersonde los van het meetcircuit.
2. Zet de meter in de positie UIT.
3. Verwijder de schroeven uit de batterijklep en open de batterijklep.
4. Verwijder de batterijen en verrang ze door een 9V (6F22) of equivalent. De batterijklep biedt een constructiedesign voor eenplaatsing met de juiste polariteit. Installer de batterij in de batterijklep.
5. Plaats de batterijklep terug en maak de schroef opnieuw vast.

Batterij: 9V (6F22) batterij of equivalent

Volg de onderstaande stappen voor het verwangen van de ZEKERING:

1. Koppel de testsnoersonde los van het meetcircuit.
2. Zet de meter in de positie UIT.
3. Verwijder de schroeven uit de behuizing en open de behuizing.
4. Verwijder de kapotte zekering enplaats een neue volgens de specificaties.
5. Plaats de behuizing terug en maak de schroef opnieuw vast.

Zekeringswaarden

mA /μA-ingang: F1-zekering 0,5A H 1000V snelzekering, (Φ6,3×32)mm

10 A-ingang: F2-zekering, 11A H 1000V snelzekering, ( 10× 38)mm

AM-520-EUR

AM-530-EUR

Cyfrowy multimetr
