GEBRUIKSAANWIJZING AM540 FLUKE

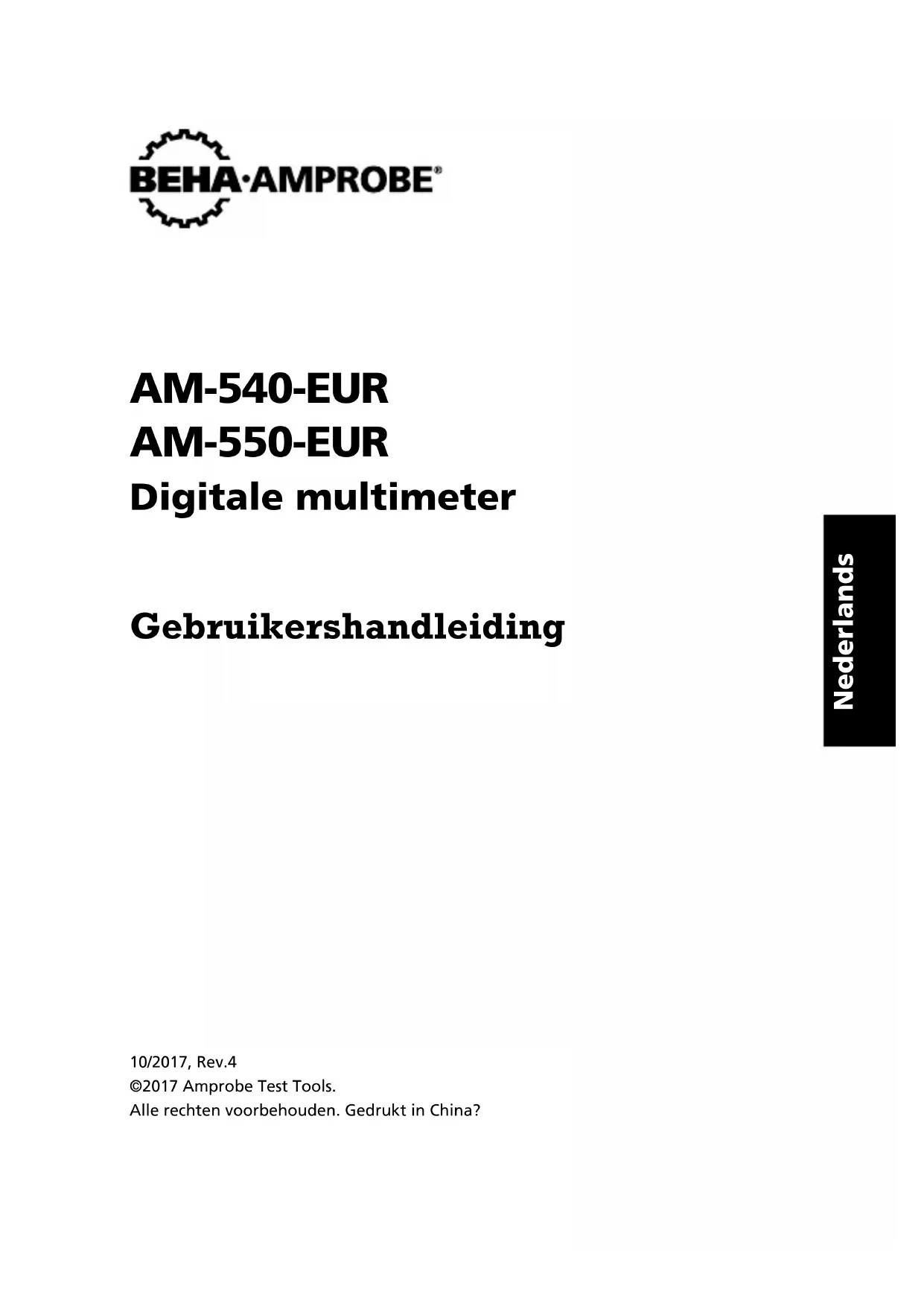

Gebruikershandleiding

10/2017, Rev.4

Alle rechten voorbehouden. Gedrukt in China?

Beperkte garantie en beperking van aansprakelijkheid

Uw Amprobe-product is vrij van defecten in materiaal en fabricage gedurende één jaar vanaf de aankoopdatum behalve wanneer de plaatselijke wetgeving anders vereist. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade door ongelukken, verwaarlozing, misbruik, verandering, vervuiling, of abnormale gebruiksomstandigheden. Wederverkopers zijn niet geautoriseerd tot het verlengen van andere garanties namens Amprobe. Om tijdens de garantieperiode service te verkrijgen, moet u het product met aankoopbewijs terugsturen naar een geautoriseerd Amprobe Service Center of naar een dealer of distributeur van Amprobe. Zie de reparatiesectie voor details. DEZE GARANTIE IS UW ENIGE REMEDIE. ALLE ANDERE GARANTIES - ZIJ HET UITDRUKKELIJK, IMPLICIET OF WETTELIJK - INCLUSIEF IMPLICIETE GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL OF VERKOOPBAARHEID, WORDEN HIERBIJ AFGEWEZEN. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES VOORTVLOEIEND UIT ENIGE OORZAAK OF REGELS. Omdat sommige staten en landen het uitsluiten of beperken van een impliciete garantie of van incidentele of gevolgschade niet toestaan, is deze beperking van de aansprakelijkheid mogelijk niet op u van toepassing.

Reparatie

Bij alle testgereedschappen die worden teruggezonden voor reparatie al dan niet onder garantie of voor kalibratie, moet het volgende worden meegezonden:uw naam, bedrijfsnaam, adres, telefoonnummer, en aankoopbewijs. Neem daarnaast een korte omschrijving op van het probleem of de gevraagde dienst en stuur de testsnoeren met de meter mee. Kosten voor reparatie of vervanging die niet onder garantie plaatsvinden, moeten worden betaald in de vorm van een cheque, een betalingsopdracht, een credit card met verloopdatum of een aankooporder betaalbaar gesteld aan Amprobe®.

Reparatie en vervanging onder garantie - alle landen

Lees de garantiebepalingen en controleer de batterij voordat u reparatie aanvraagt. Tijdens de garantieperiode kunt u elk defect testgereedschap retourneren naar uw Amprobe®-distributeur om dit om te ruilen voor hetzelfde of een gelijksoortig product. Zie de sectie "Waar te kopen" op www.amprobe.com voor een lijst met distributeurs in uw omgeving. Daarnaast kunt u in de Verenigde Staten en Canada eenheden voor reparatie en vervanging onder garantie tevens sturen naar een Amprobe® Service Center (zie het adres hierna).

Reparatie en vervangingen buiten garantie - Verenigde Staten en Canada

Reparaties die niet onder de garantie vallen in de Verenigde Staten en Canada moet u sturen naar een Amprobe® Service Center. Bel Amprobe® of informeer bij uw verkoper naar de actuele kosten voor reparatie en vervanging.

In de VS: In Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Reparatie en vervangingen buiten garantie - Europa

Europese eenheden die niet onder de garantie vallen, kunnen tegen nominale kosten vervangen worden door uw Amprobe® -distributeur. Zie de sectie "Waar te kopen" op www.amprobe.com voor een lijst met distributeurs in uw omgeving.

Europees correspondentieadres*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Duitsland

Tel: [phone] - 0

www.amprobe.eu

* (Alleen correspondentie - op dit adres zijn reparatie en vervanging niet beschikbaar. Europese klanten moeten contact opnemen met hun distributeur.)

AM-550-EUR AUTO/T1-T2 RANGE REL PEAKI=1 MAXMIN >25cc HOLD SELECT Hz % mV m# NCV Vrs A V~ OFF °C uA R2 Low Imp 400kΩ mA R2 ARE OFF TEMP C F 10A mA μA COM PUBO 10Max PUBO 100mA max CAT 8 mm GOT 7.5 mm 6 4 3 2 1

AM-S40-EUR AUTO/T1-T2 RANGE REL PEAK/CM MAX/MIN HOLD SELECT Hz % mV MCV V~ Dv V~ OFF True RMS 10A mAµA COM PUBED 1MHz FUBED 50mA max OFF mAµB AmB OFF TEMP °C T 4

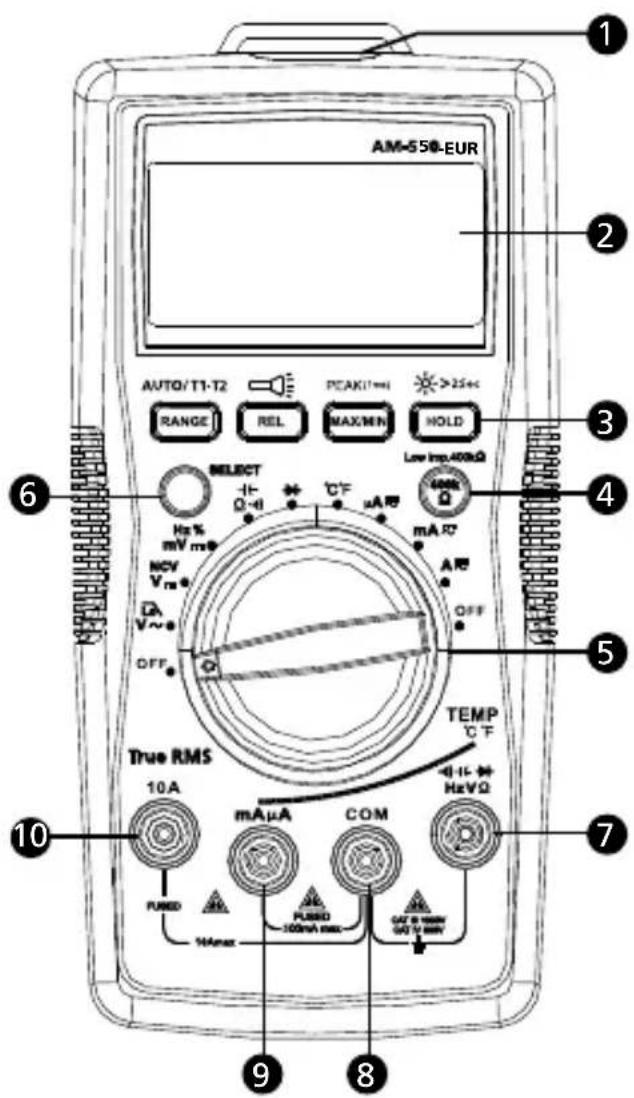

① Zaklamp
2 LCD-scherm
3 Drukknoppen (Zie Meten voor de knopfuncties)

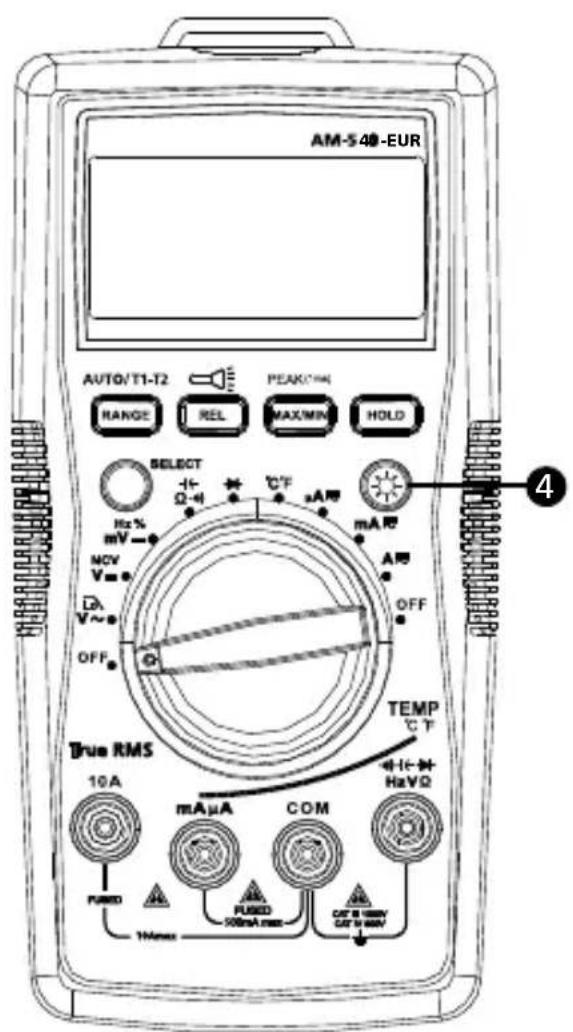

4 AM-550-EUR: Knop lage impedantie AM-540-EUR: Achtergrondverlichtingsknop
5 Draaischakelaar
6 Knop SELECT
8 COM-aansluiting (retour) voor alle metingen
9 Ingang voor AC/DC mA/uA-meting
10 Ingang voor AC/DC A-meting tot 10A

⑦ Ingang voor spannings-, diode-, capaciteits-, weerstand-, continuiïteits- en temperatuurmeting

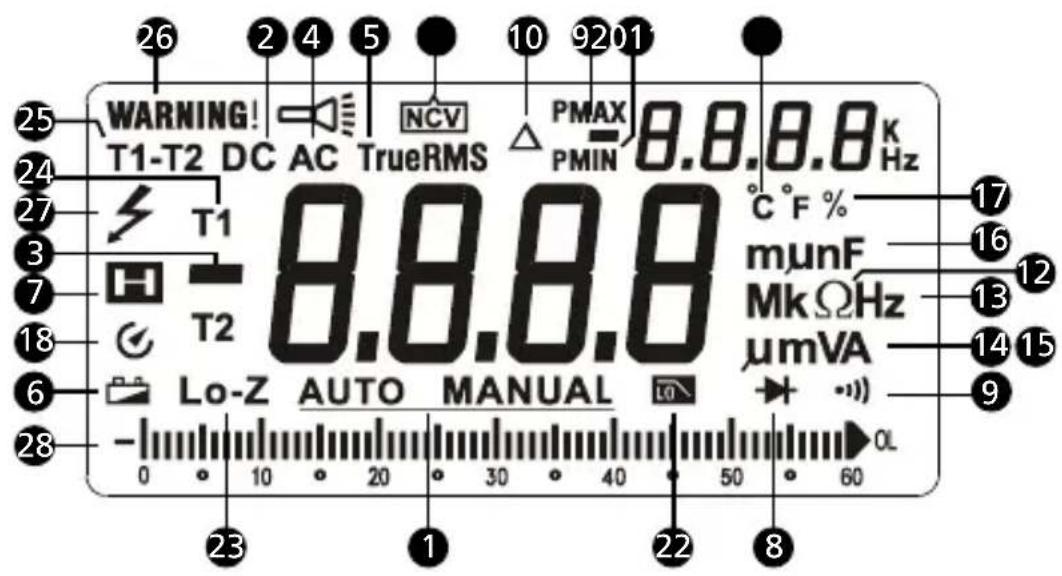

Schermweergave

WARNING! T1-T2 DC AC TrueRMS PMAX 8.8.8.8 K Hz °C °F % munF Mk ΩHz μmVA Lo-Z AUTO MANUAL OL 0 10 20 30 40 50 60 23 1 22 8

1 Automatisch of handmatig bereik
2 Gelijkstroom
3 Negatieve meting
4 Wisselstroom
5 True-rms-waarde
6 Indicator batterij bijna leeg
⑦ Data hold
8 Diodetest
9 Continuïteitstest
10 Relatieve nulmodus
1 Contactloze spanningsdetectiemodus
12 Meeteenhedenvoor weerstand
13 Meeteenhedenvoor frequentie
14 Meeteenheden voor spanning
15 Meeteenheden voor stroom

16 Meeteenheden voor capaciteit
17 Bedrijfscyclus
18 Automatisch uit
19 Maximum- / minimummeting geheugen
20 Positieve / negatieve piek aflezing geheugen
21 Meeteenheid voor temperatuur
22 Laagdoorlaatfilter
23 400KΩ lage-impedantietest (alleen AM-550-EUR)
24 Temperatuurmeting T1 of T2
25 Temperatuurmeting T1 - T2
26 Waarschuwing voor fout bij aansluiting ingangen voor testsnoeren
27 Gevaarlijke spanning aanwezig
28 Analoge staafdiagramweergave

INHOUD

SYMBOOL....2

INFORMATIE VOOR UW VEILIGHEID 2

UITPAKKEN EN CONTROLEREN ....3

FUNCTIONS 4

METINGEN UITVOEREN....5

Draaischakelaarposities ....6

Functieknoppen ....6

AC- en DC-spanning meten....9

Laagdoorlaatfilter....9

Meting frequentie / bedrijfscyclus ....11

AC- en DC-stroom meten....13

Meetweerstand 14

Continuïteit meten 15

Meting capaciteit....16

Diode meten....17

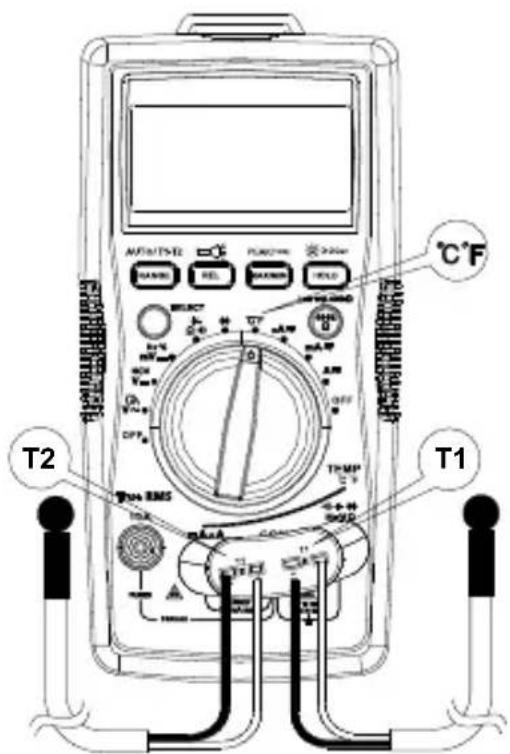

Meting temperatuur °C / °F....18

Contactloze spanningsdetectie ....19

SPECIFICATIES 20

ONDERHOUD....24

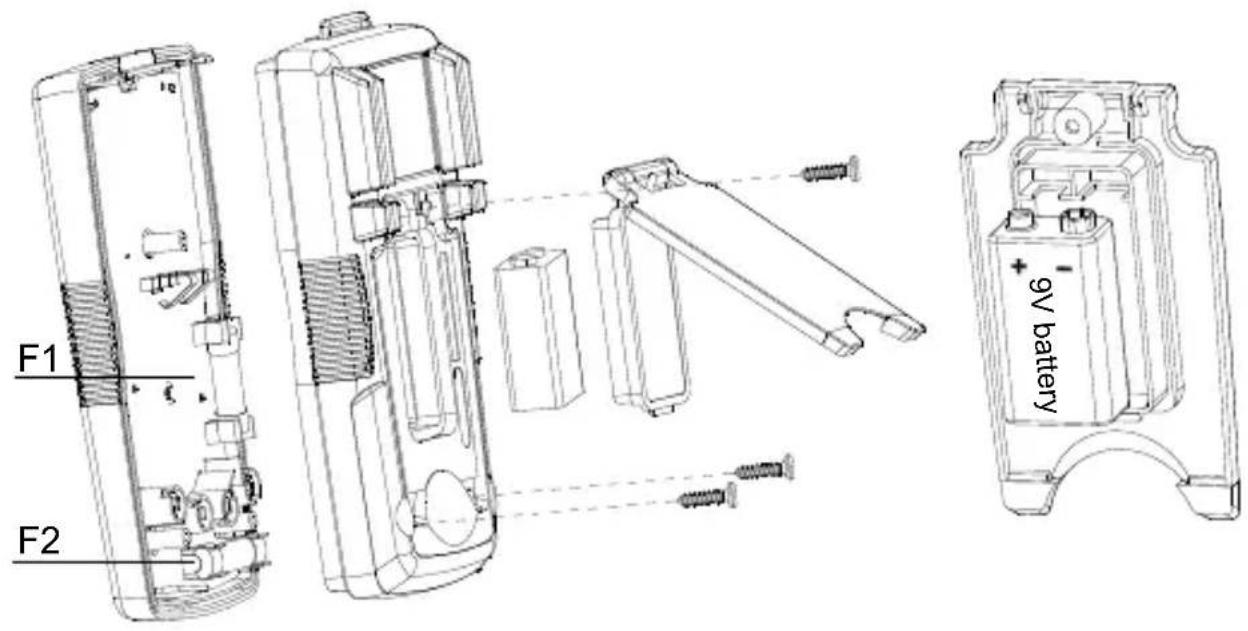

BATTERIJ EN ZEKERING VERVANGEN....25

SYMBOLEN

	Let op! Risico op elektrische schok.
	Let op! Zie de uitleg in deze handleiding
	Wisselstroom (AC)
	Gelijkstroom (DC)
	De apparatuur is beschermd door dubbele of versterkte isolatie
	Aarde
	Hoorbare toon
	Batterij
	Voldoet aan de Europese richtlijnen
	Voldoet aan de relevante Australische standaarden
	Canadian Standards Association (NRTL/C)
[226Z]	Werp dit product niet weg als ongesorteerd gemeentelijk afval.Neem contact op met een gekwalificeerd recyclingbedrijf.

INFORMATIE VOOR UW VEILIGHEID

De meter voldoet aan:

IEC/EN 61010-1 3e editie vervuilingsgraad 2, meetcategorie IV 600V en meetcategorie III 1000V

IEC/EN 61010-2-31 voor testsnoeren

EMC IEC/EN 61326-1

Meetcategorie IV (CAT IV) is voor metingen die worden uitgevoerd op de bron van de laagspanningsinstallatie. Voorbeelden zijn elektriciteitsmeters en -metingen op primaire apparaten met overspanningsbescherming en bedieningseenheden onder rimpelspanning.

Meetcategorie III (CAT III) is voor metingen uitgevoerd in gebouweninstallaties. Voorbeelden zijn metingen op verdelerplaten, stroomonderbrekers, bedrading, inclusief kabels, rails, aansluitdozen, schakelaars,

wandcontactdozen in de vaste installatie en uitrusting voor industrieel gebruik en wat andere apparatuur, zoals stationaire motors met permanente aansluiting op de vaste installatie.

⚠️ ⚠ WAARSCHUWING: Lees dit voor het gebruik

• Om elektrische schok of lichamelijk letsel te voorkomen, volgt u deze instructies en gebruikt u de meter alleen zoals opgegeven in deze handleiding.
• Gebruik de meter of testsnoeren niet als ze beschadigd lijken te zijn of als de meter niet goed werkt. Laat de meter onderhouden als u twijfelt.
• Gebruik altijd de juiste functie en het juiste bereik voor de metingen.
• Voordat u de selectieschakelaar van het functiebereik draait, koppelt u de teststonde los van het circuit dat wordt getest.
• Controleer de werking van de meter door te meten op een bekende spanningsbron.
• Pas niet meer toe dan de nominale spanning, zoals gemarkeerd op de meter, tussen de testsonde of tussen elke testsonde en aarde.
• Gebruik de meter met aandacht voor spanningen van meer dan 30 Vac rms, 42 Vac piek of 60 Vdc. De spanningen vormen een risico op elektrische schok.
• Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de weerstand test.
• Gebruik de meter niet in de buurt van explosieve gassen of dampen.
• Wanneer u de testsnoeren gebruikt, moet u uw vingers achter de vingerbeschermingen houden.

UITPAKKEN EN CONTROLEREN

De doos moet het volgende bevatten:

1 AM-540-EUR of AM-550-EUR multimeter

1 Paar testsnoeren

2 Temperatuursondes

1 Temperatuuradapter

1 Velcroriem

1 9V (6F22) batterij (geïnstalleerd)

1 Gebruikershandleiding

1 Draagtas

Als een of meer onderdelen beschadigd zijn of ontbreken, moet u het volledige pakket omruilen op het verkooppunt.

FUNCTIES

De multimeter, ontworpen voor professionele HVAC-technici. De AM-540-EUR meet een volledig bereik van elektrische parameters en functies. Belangrijkste functies omvatten:temperatuur, capaciteit om de opstartcondensatoren van de motor te controleren, micro-ampère voor probleemoplossing vlamsensor en een laagdoorlaatfilter voor nauwkeurige metingen op aandrijvingen met variabele frequentie. Met een ingebouwde zaklamp en een contactloze spanningsdetectie, is de AM-540-EUR de beste multimeter voor de professionele HVAC-technicus. De meter is op veiligheid gekeurd volgens CAT IV 600V en CAT III 1000V voor de meest geavanceerde behoeften bij het oplossen van problemen met de HVAC.

De Amprobe AM-550-EUR is een volledig functionele multimeter, ontworpen voor professionele elektriciens die geavanceerde elektrische systemen moeten onderhouden of defecten aan de systemen moeten oplossen. True-rms-detectie meet nauwgezet de spanning op systemen die onder invloed zijn van harmonie; met de ingebouwde zaklamp kunnen draden worden herkend bij het werken in donkere omstandigheden en de contactloze spanningsdetectie biedt de mogelijkheid snelle ok-niet-ok-controles uit te voeren zonder dat hiervoor een extra gereedschap nodig is. De AM-550-EUR biedt ook een dubbele ingangstemperatuurmeting, een lage impedantie-functie voor de detectie van strooispanning en een laagdoorlaatfilter om nauwkeurig metingen te nemen op aandrijvingen met variabele frequentie. Op veiligheid gekeurd volgens CAT IV 600V en CAT III 1000V voor gebruik in de meeste industriële toepassingen.

• Metingen: AC/DC-spanning tot 1000V, ac/dc-stroom, weerstand, frequentie, capaciteit, temperatuur, bedrijfscyclus.

• Speciale functies:

• Lage Z - voor het detecteren van "ghost"-spanningen (alleen voor AM-550-EUR)

• Laagdoorlaatfilter voor aandrijvingen met variabele frequentie
• Contactloze spanningsdetectie
• Hoorbare continuïteit

• Diodetest

• LCD-scherm met achtergrondverlichting, dubbele aflezing en analoog staafdiagram

• Gebeurtenissen:

• Data hold

• MAX / MIN geheugen
• Piek vasthouden (top)

• Relatieve nulmodus

• Ingebouwde zaklamp

• Ingebouwde opslag testsnoeren en "derde hand-houder"
• Waarschuwing voor verkeerde aansluiting testsnoeren

• Automatisch en handmatig bereik

• Automatisch uit
  • Waarschuwing batterij bijna leeg

• Velcroriem voor het ophangen van een meter
  • Veiligheid CAT IV 600V, CAT III 1000V

METINGEN UITVOEREN

1. Gebruik de juiste functie en het juiste bereik voor de metingen.
2. Om mogelijke elektrische schok, lichamelijk letsel of schade aan de meter te vermijden, koppelt u de circuitstroom los en ontlaadt u alle hoogspanningscondensatoren voordat u de weerstand en diode test.
3. Testsnoeren aansluiten:

- Sluit het gemeenschappelijke testsnoer (COM) naar het circuit aan voordat u het spanningsdragende snoer aansluit

- Verwijder na de meting het spanningsdragende netsnoer voordat u het gemeenschappelijke testsnoer (COM) uit het circuit verwijdert

1. Symbool "OL" wordt weergegeven op het LCD wanneer de meting buiten bereik is.

Draaischakelaarposities

Schakelpositie Meetfunctie
V~ / Lo	AC-spanningsmeting / laagdoorlaatfilter (1kHz).Gebruik de knop SELECT om een alternatieve functie te selecteren.
V= / NCV	DC-spanningsmeting / Contactloze spanningsdetectie.Gebruik de knop SELECT om een alternatieve functie te selecteren.
mV= / Hz%	DC-millivoltmeting / frequentie / bedrijfscyclusGebruik de knop SELECT om een alternatieve functie te selecteren.
Ω / -(- ··)	Weerstand / capaciteit / Continuïteitsmeting.Gebruik de knop SELECT om een alternatieve functie te selecteren.
→+	Spanningsmeting van diode PN-aansluiting (diodetest).
°C °F	Temperatuurmeting.Gebruik de knop SELECT om de temperatuureenheid °C of °F te selecteren.
μA mA 10A	AC- of DC-stroommeting.Gebruik de knop SELECT om een alternatieve ac- of dc-functie te selecteren.

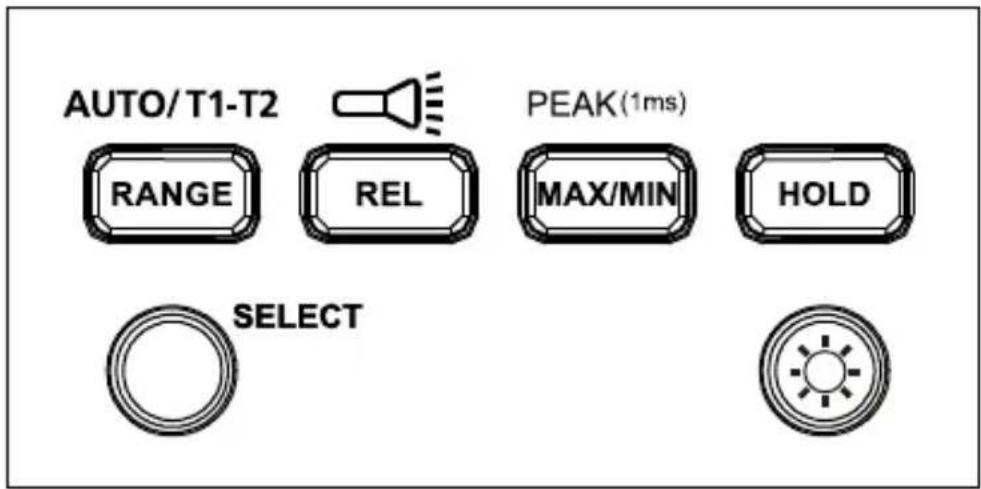

AM-540-EUR functieknoppen

AUTO/T1-T2 RANGE REL PEAK(1ms) MAX/MIN HOLD SELECT

Knop Meetfunctie
SELECT	Druk op de gele SELECT-knop om te afwisselende meetfuncties te selecteren op de draaischakelaar.
RANGE /AUTO T1-T2	Handmatig of automatisch schakelen van bereik voor spanningsstroom, weerstand en capaciteit. De standaardinstelling is automatisch bereik. Druk om te schakelen naar handmatig bereik. Houd 2 seconden ingedrukt om terug te keren naar automatisch bereik. Schakelen naar functie T1 of T2 of T1-T2 voor temperatuurmeting.
REL / [IMAGE]	Relatieve modus△ Houd >2 seconden ingedrukt om de zaklamp IN of UIT te schakelen.
MAX/MIN / PEAK(1ms)	Indrukken om naar de geheugenmodus voor maximum-/minimummeting te gaan. Opnieuw indrukken voor maximummeting; opnieuw indrukken voor minimummeting. >2 seconden ingedrukt houden om de maximum/minimummeetmodus af te sluiten.>2 seconden ingedrukt houden om naar de modus Peak MAX/ Peak MIN te gaan. Opnieuw indrukken voor een Peak MAX-meting; opnieuw indrukken voor een Peak MIN-meting >2 seconden ingedrukt houden om de modus Peak MAX/ Peak MIN af te sluiten.
HOLD Display bevriest huidige meting.
	>2 seconden ingedrukt houden om LCD-achtergrondverlichting IN of UIT te schakelen.

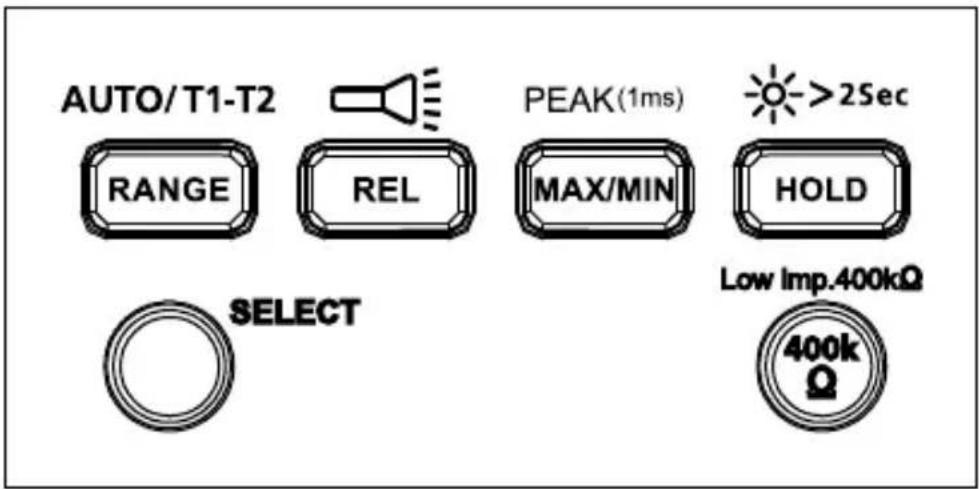

AM-550-EUR functieknoppen

AUTO/T1-T2 RANGE REL PEAK(1ms) MAX/MIN >25ec HOLD Select Low Imp.400kΩ 400kΩ

Knop Meetfunctie
SELECT	Druk op de gele SELECT-knop om te afwisselende meetfuncties te selecteren op de draaischakelaar.
RANGE /AUTO T1-T2	Handmatig of automatisch schakelen van bereik voor spanningsstroom, weerstand en capaciteit. De standaardinstelling is automatisch bereik. Druk om te schakelen naar handmatig bereik. Houd 2 seconden ingedrukt om terug te keren naar automatisch bereik. Schakelen naar functie T1 of T2 of T1-T2 voor temperatuurmeting.
REL / [IMAGE]	Relatieve modus△ Houd >2 seconden ingedrukt om de zaklamp IN of UIT te schakelen.
MAX/MIN / PEAK(1ms)	Indrukken om naar de geheugenmodus voor maximum-/minimummeting te gaan. Opnieuw indrukken voor maximummeting; opnieuw indrukken voor minimummeting. > 2 seconden ingedrukt houden om de maximum/minimummeetmodus af te sluiten.> 2 seconden ingedrukt houden om naar de modus Peak MAX/ Peak MIN te gaan. Opnieuw indrukken voor een Peak MAX-meting; opnieuw indrukken voor een Peak MIN-meting > 2 seconden ingedrukt houden om de modus Peak MAX/ Peak MIN af te sluiten.
HOLD / [IMAGE]>2Sec	Display bevriest huidige meting / > 2 seconden ingedrukt houden om LCD-achtergrondverlichting IN of UIT te schakelen.
Lage imp. 400kΩ	Alleen voor spanningsmetingsfuncties. Houd de knop ingedrukt om de ingangsimpedantie van de V- en COM-aansluiting te wijzigen naar 400kΩ. Laat de knop 400kΩ los om terug te keren naar de normale ingangsimpedantie van de V- en COM-terminal (ongeveer 10MΩ).

Dubbel display

AC-spanningsmeting

Primair display toont ac-spanning. Secondair display toont frequentie.

AC-stroommeting

Primair display toont ac-stroom. Secondair display toont frequentie.

Automatisch UIT

Automatisch uit: Ongeveer 15 minuten.

Wanneer de meter in de modus Automatisch uit is, drukt u op een willekeurige knop om de normale werking te hervatten.

REL-meting (V, A, Ω en -k- -meting)

De meter zal de waarden berekenen op basis van de opgeslagen waarden wanneer dit wordt ingesteld op de weergavewaarde van de verwante modus onder REL △ Modus = gemeten waarde - referentiewaarde

NB: Het is niet toegestaan naar de relatieve modus te gaan wanneer "OL" op de meter staat.

Waarschuwing onjuiste aansluiting ingang

Om u te waarschuwen voor onjuiste aansluitingen van de ingangen, toont de meter het bericht "Waarschuwing" en weerklinkt een zoemergeluid wanneer de testsnoeren verkeerd zijn aangesloten op aansluitingen die niet bedoeld zijn voor de meting van de geselecteerde functies.

Functie geselecteerd	WAARSCHUWING – Onjuiste aansluiting ingang
V, Ω, +, →, Hz, %, [IMAGE]	10A, mA μA
mA μA ※ °C °F	10A
10A[IMAGE]	mA μA

Waarschuwing gevaarlijke spanning

LCD-scherm toont ⚡ wanneer de meter een spanning van ≥30 Vac of ≥42 V dc detecteert.

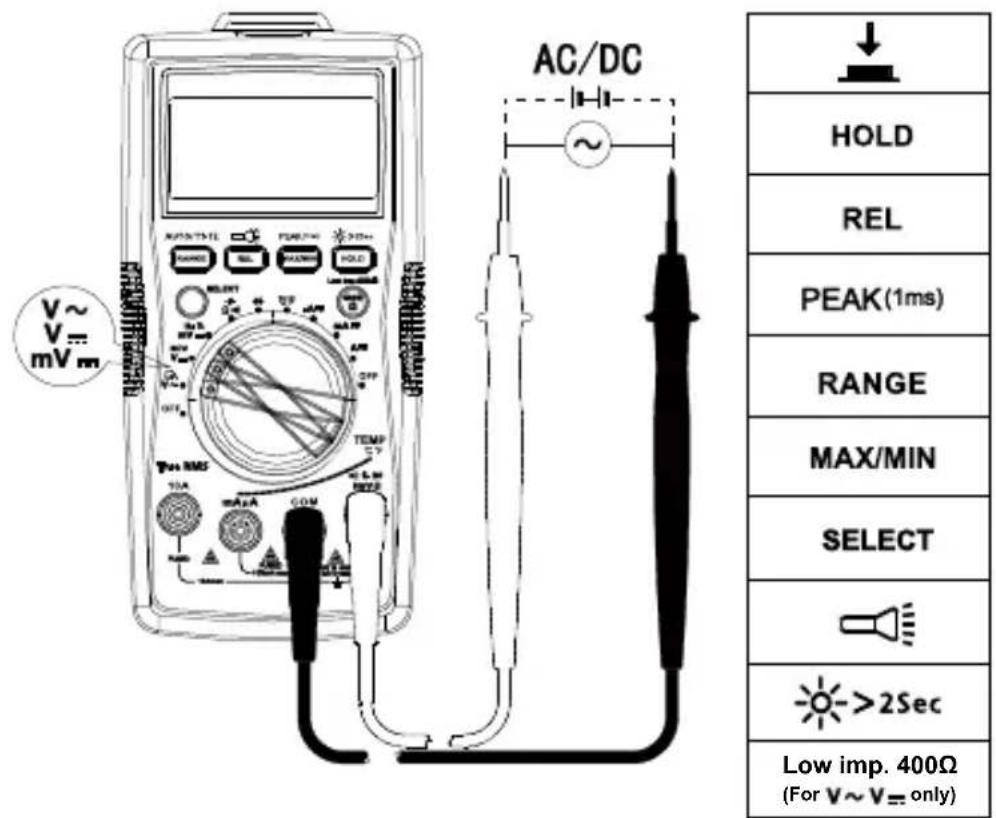

AC- en DC-spanning meten

Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning van meer dan 1000V ac en 1000V dc toepassen. De zoemer weerklinkt wanneer een spanning van meer dan 1000V ac en 1000V dc wordt gedetecteerd.

V~ mV AC/DC HOLD REL PEAK(1ms) RANGE MAX/MIN SELECT >2Sec Low imp. 400Ω (For V~V= only)

Laagdoorlaatfilter

- Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen laagdoorlaatfilterfunctie gebruiken om te controleren op aanwezigheid van gevaarlijke spanning in het circuit. Gebruik altijd de spanningsfunctie voor het controleren van gevaarlijke spanningen.

- Pas geen spanning toe van meer dan 1000V.

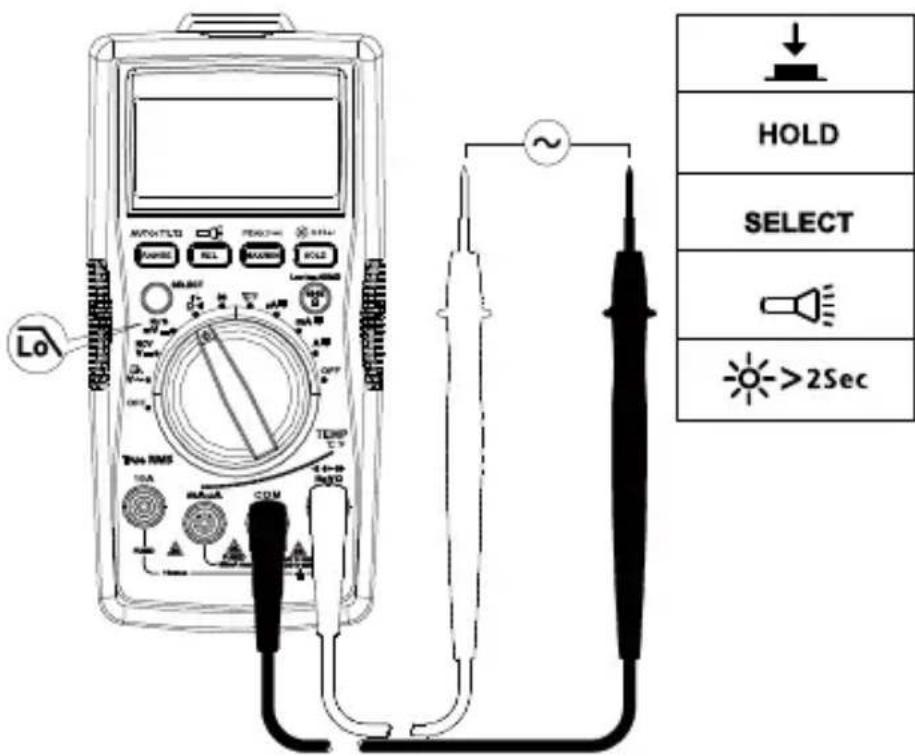

AC-spanning meten met een laagdoorlaatfilter:

Draai de draaischakelaar naar de positie V\~ en druk op de SELECT-knop voor de laagdoorlaatfiltermodus. Het symbool La wordt weergegeven op het scherm.

Het meten in de ac-spanningsmodus via een laagdoorlaatfilter kan de spanning boven 1KHz blokkeren. De laagdoorlaatfilter kan worden gebruikt voor het meten van het sinusoidale golfsignaal, gegenereerd door de omvormer en motoraandrijvingen met een variabele frequentie.

LO AUTO TLD POWER PLL MAXIM HOLD TUR RMS 10A COM 2.4-20 25Hz ~

NB: De meter gaat naar de handmatige modus wanneer de laagdoorlaatfiltermodus is ingeschakeld. De modus Automatisch bereik is niet beschikbaar door de laagdoorlaatfilteroptie.

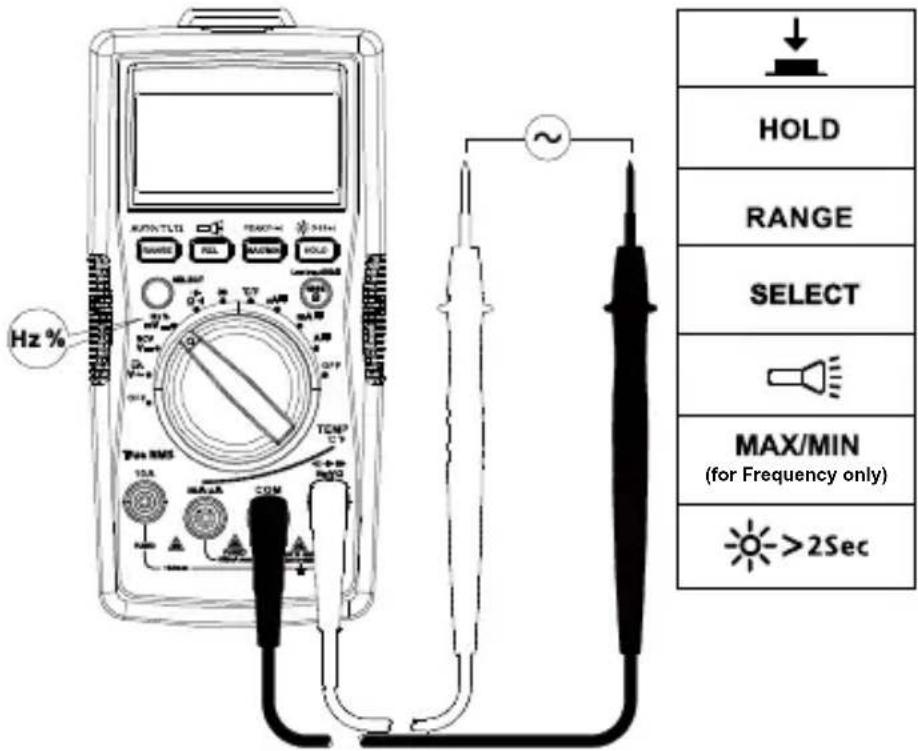

Meting frequentie / bedrijfscyclus

Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning van meer dan 1000V toepassen.

1. Functie Frequentie / bedrijfscyclus

Stap 1: Plaats de draaischakelaar in de stand Hz %. Gebruik de SELECT-knop voor Hz- of bedrijfscyclusmeting.

Stap 2: Sluit de testsnoeren aan op het circuit. Aansluitschema, zie hieronder.

1. De frequentie meten met de ac-spanningsfunctie

Stap 1: Zet de draaischakelaar in de stand .

Stap 2: Sluit de testsnoeren aan op het circuit. Sluit het gemeenschappelijke testsnoer (COM) naar het circuit aan voordat u het spanningsdragende snoer aansluit (aansluitschema, zie "AC-spanning meten").

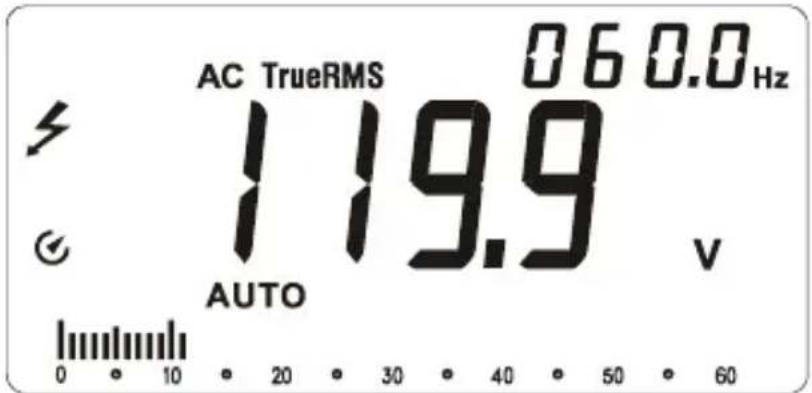

Primair display toont aflezing ac-spanningsmeting. Secundair display toont aflezing frequentiemeting.

AC TrueRMS 060.0 Hz 119.9 V AUTO 0 10 20 30 40 50 60

1. De frequentie meten met de ac-stroomfunctie

Stap 1: Draai de draaischakelaar naar de stand μA of mA of 10A.

Stap 2: Sluit de testsnoeren aan op de juiste ingang van de 10A/mA μA-stroomaansluiting en op het circuit voordat u het circuit dat wordt getest, inschakelt (aansluitschema, zie "AC-stroom meten").

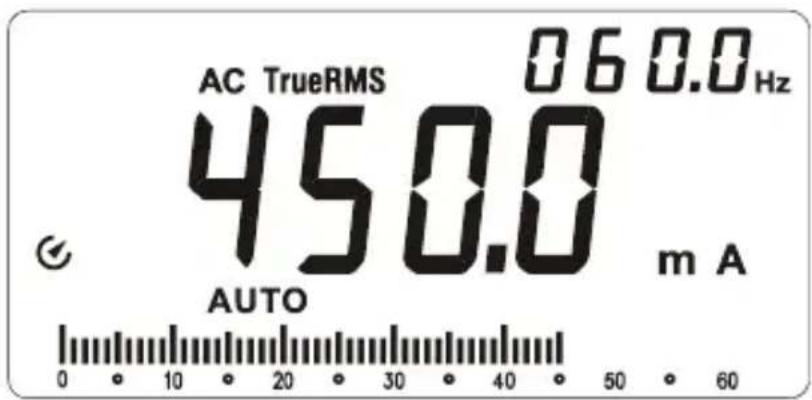

Primair display toont aflezing ac-stroommeting.

Secundair display toont aflezing frequentiemeting.

AC TrueRMS 060.0 Hz 450.0 m A AUTO

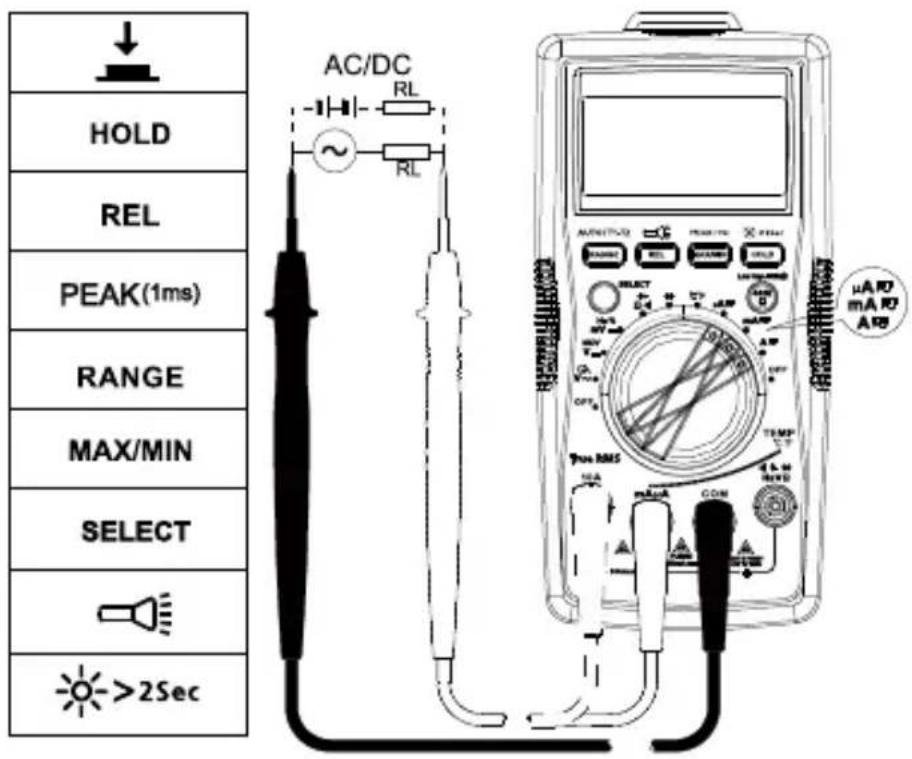

AC- en DC-stroom meten

Druk op de SELECT-knop om de meetfunctie van de ac- of dc-stroom te selecteren.

⚠️ Lichamelijk letsel of schade aan de meter voorkomen:

1. Probeer nooit een meting van ingeschakelde stroom wanneer het nullastvermogen tot de aarde meer is dan 1000V.
2. Schakel naar de juiste functie en bereik voor uw meting.
3. Plaats de teststonde niet parallel met een circuit wanneer de testsnoeren zijn aangesloten op de stroomaansluitingen.
4. Sluit de testsnoeren aan op de juiste ingang van de 10A/mA μA-stroomaansluiting en op het circuit voordat u het circuit dat wordt getest, inschakelt.
5. Voor het stroombereik van 8-10A, mag u de stroom niet langer dan 20 minuten meten. Wacht 10 minuten voordat u nog een meting uitvoert
6. Schakel na de meting de stroom van het circuit UIT voordat u de testsnoeren uit het circuit verwijdert.

↓ HOLD REL PEAK(1ms) RANGE MAX/MIN SELECT >2Sec AC/DC RL ~ RL μA/D0 mA/D0 A/B

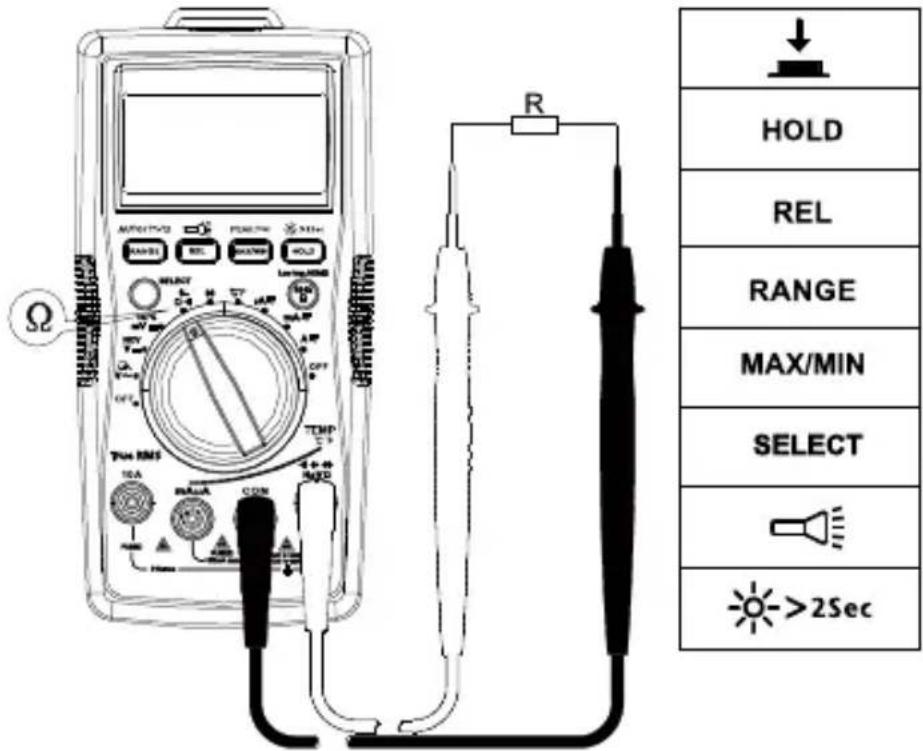

Meetweerstand

⚠️ Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de weerstand test.

Ω R HOLD REL RANGE MAX/MIN SELECT ->2Sec

NB: Op een hogere weerstandsmeting (>1MΩ), kan het meten enkele seconden duren om een stabiele aflezing te verkrijgen.

Indicatie over bereik of open circuit: OL

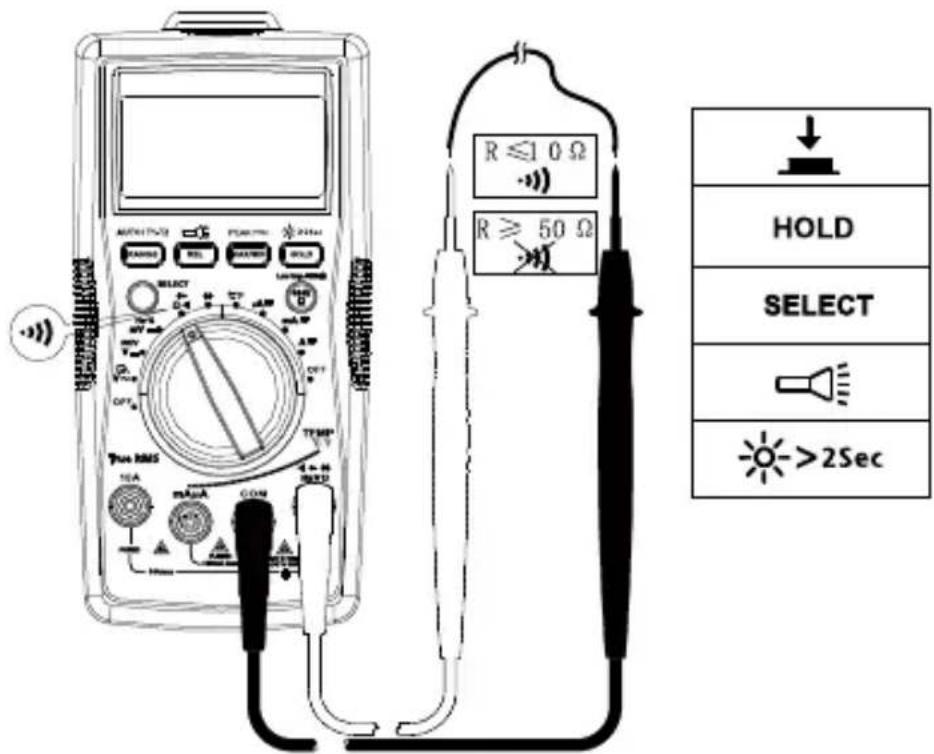

Continuïteit meten

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de continuïteit test.

Druk op de SELECT-knop voor continuïteitsfunctie.

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de capaciteit test. Gebruik de dc-spanningsfunctie om te controleren of de condensatoren worden ontladen.

Druk op de SELECT-knop voor de functie van de capaciteitsmeting.

HOLD REL RANGE MAX/MIN SELECT >2Sec

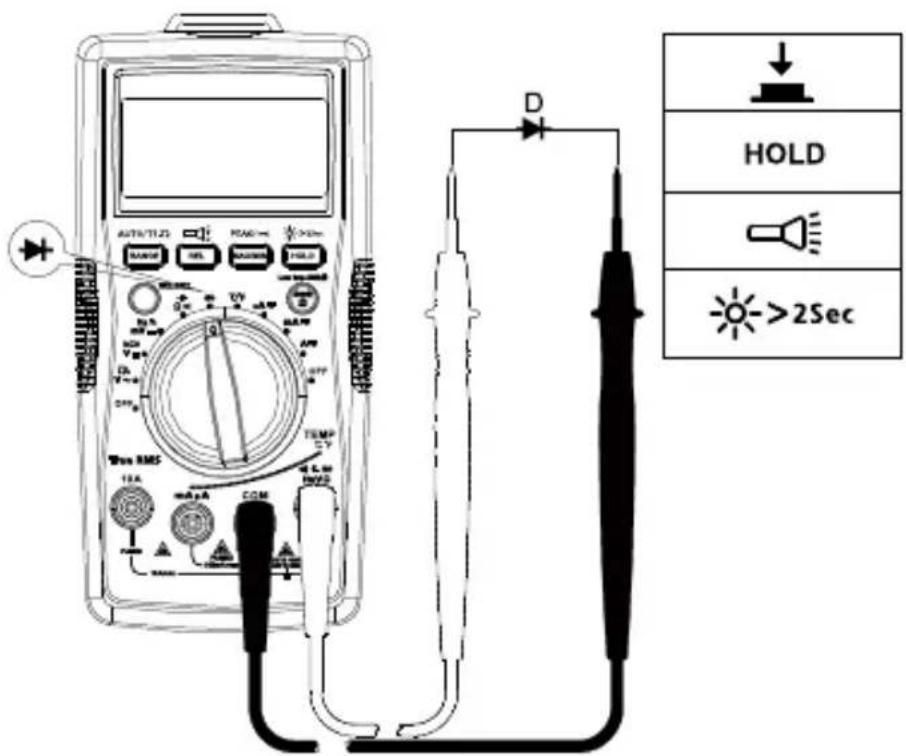

Diode meten

⚠️ Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de diode test.

AUTO/T123 RANGE HOLD D HOLD >2Sec TEN RMS 10A mA COM VCC DC GND VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC

NB: De spanning van een typische aansluiting daalt met 0,5 V tot 0,8 V.

Meting temperatuur °C / °F

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen temperatuursonde toepassen op enige elektrische geleidende onderdelen.

2. Temperatuursensor K-type (nikkelchroom/nichrosi) thermokoppeling is geschikt voor een temperatuurmeting onder 230°C (446°F).

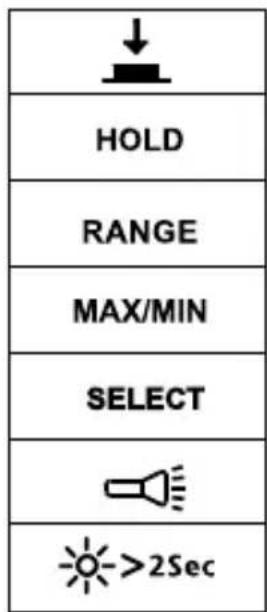

Meetstappen:

Stap 1: Zet de draaischakelaar in de stand °C/°F. Het display toont "OPEN". Druk op de SELECT-knop voor conversie naar °F-meting.

Stap 2: Sluit de temperatuursonde (K-type) aan op de meter en op het te meten oppervlak. Twee temperatuuropervlakpunten kunnen tegelijk worden gemeten met de bijgeleverd temperatuursondes.

Stap 3: Druk op de knop RANGE om de temperatuurmeting T2 of T1-T2 te selecteren (de standaard temperatuurmeting is T1).

OFF/TNSE HANBL REL FUNCTION MAXMIN HOLD °C F SELECT + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - T2 T1 T10 RM5 TPMP - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

↓ HOLD RANGE MAX/MIN SELECT ->2Sec

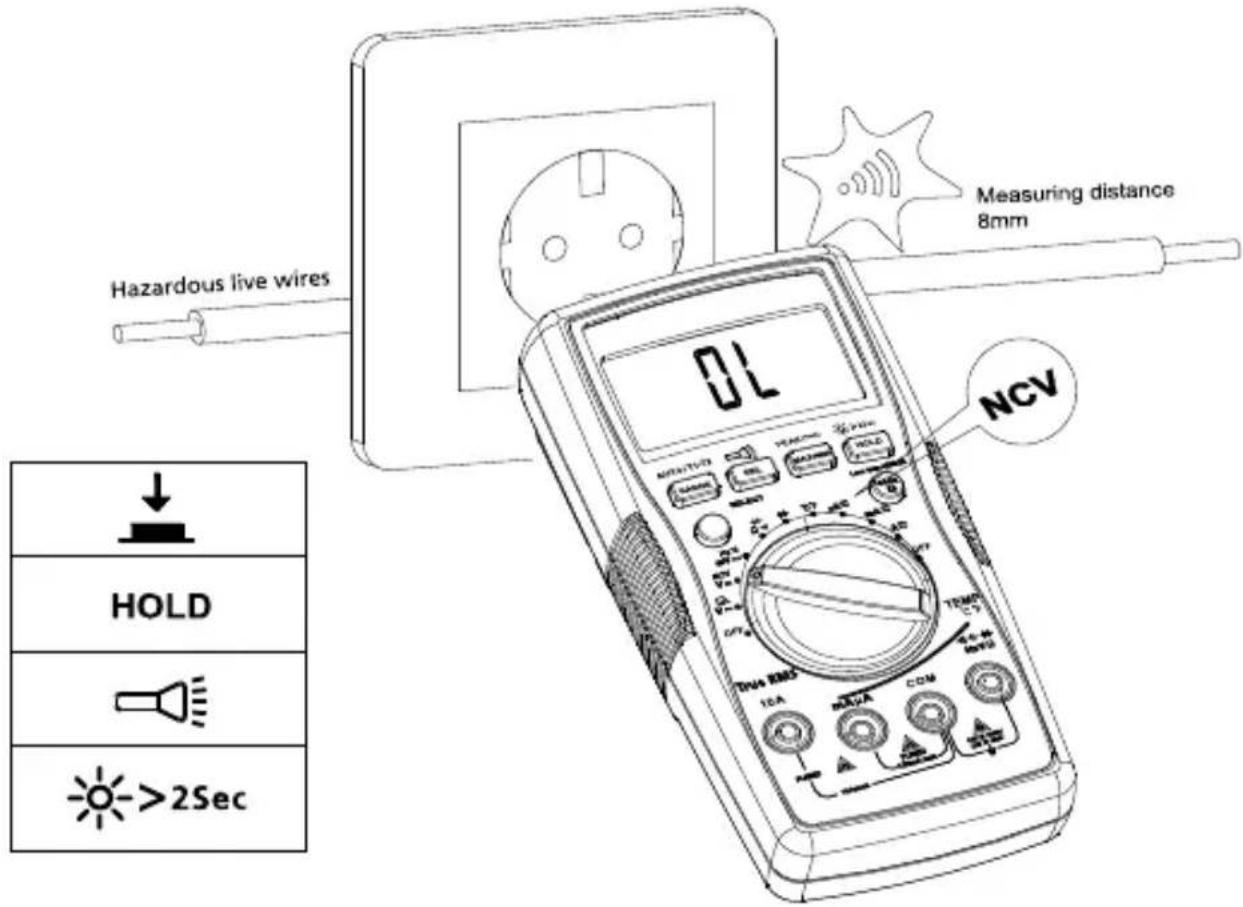

Contactloze spanningsdetectie (NCV-modus)

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u niet testen op niet-geïsoleerde hoogspanningsdraden.
2. De zoemer wordt weergegeven en op het scherm verschijnt "OL" wanneer ac-spanning van meer dan 90V ac wordt gedetecteerd.
3. Test geen gevaarlijke elektrische draden met meer dan 750V ac.
4. Voor en na gevaarlijke spanningsmetingen, moet u de meter testen door een bekende bron, zoals een lijn met wisselstroomspanning of een stopcontact om te controleren op een goede werking.
5. In de NCV-modus zijn geen aansluiting van het testsnoer vereist voor NCV-meting.

De zoemer wordt weergegeven wanneer de gedetecteerde spanning ≥90V is en de zoemer zal ingeschakeld zijn. De afstand tussen de draad en de meter moet ≤8mm.

Omgevingstemperatuur: 23°C ±5°C (73.4°F ±9°F); Relative temperature: ≤75%

Nauwkeurigheid ±(% van meting + cijfers)

Maximale spanning tussen elke aansluiting en aarde:

1000V ac true-rms of 1000V dc.

Zekering voor mA μA-ingang: F1 0.5A H 1000V snelzekering, (Φ6,3×32)mm

Zekering voor 10A-ingang: F2 11A H 1000V snelzekering, (Φ10×38)mm

Maximumweergave: Digitaal 5999 tellingen, updates 3/seconde.

Analoge aanwijzerweergave: 61 segmenten. Updates 20 keer/seconde.

Indicatie over bereik: OL

Hoogte: In bedrijf≤ 2000m

Bedrijfstemperatuur: 0°C\~+40°C (32°F\~104°F)

Relatieve vochtigheid: 0°C\~+30°C (32°F\~86°F) ≤75%; +30°C\~+40°C (86°F\~104°F) ≤50%

Opslagtemperatuur: -10°C\~+50°C (14°F\~122°F)

Elektromagnetische compatibiliteit: In een RF-veld van 1V/m = Opgegeven

nauwkeurigheid ±5%

Batterij: 9V, 6F22, NEDA1604 of equivalent

Indicatie batterij bijna leeg:

Afmetingen (L x B x H): 182 mm x 90 mm x 45 mm

Gewicht: Ca. 354g met geïnstalleerde batterijen

1. DC-spanningsmeting

Bereik Resolutie Beste nauwkeurigheid
600,0mV 0,1mV	±(0,5%+3 LSD)
6,000V 1mV		±(0,5%+2 LSD)60,00V 10mV
600,0V 100mV
1000V 1V ±(1,0%+2 LSD)

Ingangsimpedantie: Ca. 10MΩ ;

Overbelastingsbeveiliging: ±1000V

2. AC-spanningsmeting

Bereik Resolutie	Nauwkeurigheid
	45Hz – 400Hz(AM-540-EUR / AM-550-EUR)	400Hz – 1kHz(AM-550-EUR)
6,000V 1mV	± (1,0%+3LSD) ± (2%+3LSD)	60,00V 10mV
600,0V 100mV
1000V 1V ± (1,2%+3LSD)	± (2,5%+3LSD)

Overbelastingsbeveiliging: 1000V rms

Ingangsimpedantie: Ca. 10MΩ

Frequentierespons: 45Hz–400Hz (AM-540-EUR), 45Hz – 1kHz (AM-550-EUR)

AM-540-EUR: Detectie gemiddelde, indicatie true-rms, rms-aanduiding.

NB: Frequentie (op secundair display) wordt mogelijk niet weergegeven als de gemeten spanning lager is dan 20% van het spanningsbereik van het display.

3. Laagdoorlaatfilter

Bereik Resolutie Nauwkeurigheid
6,000V 0,001V		45 to 200Hz ± (2%+40 LSD)200 to 440Hz ± (6%+40 LSD)
60,00V 0,01V
600,0V 0,1V
1000V	1V

Ac-spanningssignalen boven 1KHz blokkeren

Overbelastingsbeveiliging: 1000Vp

4. Frequentiemeting

Bereik Resolutie Nauwkeurigheid
60,00Hz	0,01 Hz	±(0,1%+3 LSD)
600,0Hz	0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz	1KHz	±(0,1%+3 LSD)
60,00MHz	10KHz

Overbelastingsbeveiliging: 1000Vp

5. Bedrijfscyclus

Bereik Resolutie Nauwkeurigheid
10%~90% 0,01%	±(1,2%+30 LSD)

Overbelastingsbescherming: 1000Vp

6. DC-stroommeting

Bereik Resolutie Nauwkeurigheid
μA	600,0μA 0,1μA		±(1,0%+2LSD)
	6000μA 1μA
mA	60,00mA 10μA		±(1,2%+3 LSD)
	500,0mA 0,1mA
10 A 10,00A 10mA ±(1,5%+3 LSD)

Overbelastingsbescherming:

mA /μA-bereik:F1-zekering, 0,5A H 1000V snelzekering, (Φ6,3×32)mm

10 A-bereik:F2-zekering, 11A H 1000V snelzekering, (Φ10×38)mm

7. AC-stroommeting

Bereik Resolutie			Nauwkeurigheid
			45Hz – 400Hz(AM-540-EUR/AM-550-EUR)	400Hz – 1KHz(AM-550-EUR)
μA	600,0μA 0,1	μA	±(1,2%+5 LSD) ±	(2%+5 LSD)
	6000μA 1μA
mA	60,00mA 10	μA	±(1,5%+5 LSD) ±	(3%+5 LSD)
	500,0mA 0,1mA
10 A 10,00A 10mA		±(2%+5 LSD)	±(4%+5 LSD)

Overbelastingsbescherming:

μA mA-bereik: F1 0,5A H 1000V snelzekering, (Φ6,3×32)mm

10 A-bereik: F2 11A H 1000V snelzekering, (Φ10×38)mm

Frequentierespons: 45Hz–400Hz (AM-540-EUR), 45Hz – 1KHz (AM-550-EUR)

NB: Frequentie (op secundair display) wordt mogelijk niet weergegeven als de gemeten stroom lager is dan 20% van het stroombereik van het display.

8. Weerstandmeting

Bereik Resolutie Nauwkeurigheid
600,0Ω	0,1Ω	±(1,2%+2 LSD)

Bereik	Resolutie Nauwkeurigheid
	0,1Ω	Spanning open circuit is ca -3V dc.Weerstand ≤50Ω, zoemer wordt niet weergegeven.Weerstand ≤10Ω, zoemer wordt weergegeven.
	1mV	Weergavebereik is 0V tot 2,8V. Normale spanning is ca. 0,5V tot 0,8V voor silicone PN-aansluiting.

Overbelastingsbescherming: 1000Vp

1. Capaciteitsmeting

Bereik Resolutie Nauwkeurigheid
60,00nF 10pF	Onder REL-status: ±(3%+5 LSD)
600,0nF 100pF		±(3%+5 LSD)6,000μF
60,00μF 10nF
600,0μF 100nF	±(4%+5 LSD)
6000μF 1μF	±(5%+5 LSD)
60mF	10μF	Niet opgegeven

Overbelastingsbescherming: 1000Vp

1. Temperatuurmeting

Bereik Resolutie	Nauwkeurigheid
-40 – 40°C	1°C	±(2%+8 LSD)
>40 – 400°C		±(1%+8 LSD)
>400 – 1000°C		±2,5%
-40 – 104°F	+12 LSD) 2°F	±(2%+12 LSD)
>104 – 752°F ±(1%
>752 – 1832°F ±2,5%

Overbelastingsbescherming: 1000Vp

K-type (nikkelchroom/nichrosi) thermokoppeling moet worden gebruikt voor temperatuurmetingen.

ONDERHOUD EN REPARATIE

Als de meter niet werkt, moet u de batterij, de testsnoeren enz. controleren en vervangen zoals nodig.

Controleer het volgende opnieuw:

1. Vervang de zekering of batterij als de meter niet werkt.
2. Raadpleeg de bedieningsinstructies voor mogelijke fouten in de gebruikersprocedure.

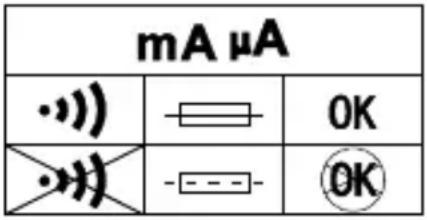

Snelle controle op 0,5A ZEKERING:

Stap 1: Zet de draaischakelaar in de mA-stand.

Stap 2: Gebruik een multimeter met een continuiteitsfunctie om de continuiteit van de zekering te controleren voor de zekering van de mA/μA-aansluiting. Sluit de testsnoeren aan op de mA/μA-aansluiting en COM-aansluiting.

Continuïteitszoemer activeert:de zekering is OK

Continuïteitszoemer is niet geactiveerd:de zekering is doorgebrand. Vervang de zekering zoals opgegeven.

F1 0,5A H 1000V snelzekering, (Φ6,3×32)mm

Snelle controle op 10A ZEKERING:

Stap 1: Zet de draaischakelaar in de A-stand.

Stap 2: Gebruik een multimeter met een continuïteitsfunctie om de continuïteit van de zekering te controleren voor de zekering van de 10A-aansluiting. Sluit de testsnoeren aan op de 10A-aansluiting en COM-aansluiting.

A
•••	—	OK
•••	—	OK

Continuïteitszoemer activeert:de zekering is OK

Continuïteitszoemer is niet geactiveerd:de zekering is doorgebrand. Vervang de zekering zoals opgegeven.

F2 11A H 1000V snelzekering, (Φ10×38)mm

Behalve het vervangen van de batterij, mogen reparaties van de meter alleen worden uitgevoerd door een bevoegd onderhoudscentrum of door ander gekwalificeerd personeel voor het onderhoud van de instrumenten.

Het voorpaneel en de behuizing kunnen worden gereinigd met een zachte oplossing van een reinigingsmiddel en water.

Breng een weinig aan met zachte doek en laat alles volledig drogen voordat u het toestel gebruikt. Gebruik geen aromatische koolwaterstoffen, benzine of chloorhoudende oplosmiddelen voor de reiniging.

⚠️ ⚠ WAARSCHUWING

Schok, letsel of schade aan de meter voorkomen: Koppel de testsnoeren los voordat u de behuizing opent. Gebruik ALLEEN zekeringen met de opgegeven amperage, interrupt, spanning en snelheid.

Volg de onderstaande stappen voor het vervangen van de BATTERIJ:

1. Koppel de testsnoersonde los van het meetcircuit.
2. Zet de meter in de positie UIT.
3. Verwijder de schroeven uit de batterijklep en open de batterijklep.
4. Verwijder de batterijen en vervang ze door een 9V (6F22) of equivalent. De batterijklep biedt een constructiedesign voor een plaatsing met de juiste polariteit. Installeer de batterij in de batterijklep.
5. Plaats de batterijklep terug en maak de schroef opnieuw vast.

Batterij: 9V (6F22) batterij of equivalent

Volg de onderstaande stappen voor het vervangen van de ZEKERING:

1. Koppel de testsnoersonde los van het meetcircuit.
2. Zet de meter in de positie UIT.
3. Verwijder de schroeven uit de behuizing en open de behuizing.
4. Verwijder de kapotte zekering en plaats een nieuwe volgens de specificaties.
5. Plaats de behuizing terug en maak de schroef opnieuw vast.

Zekeringswaarden

mA /μA-ingang: F1-zekering 0,5A H 1000V snelzekering, (Φ6,3×32)mm

10 A-ingang: F2-zekering, 11A H 1000V snelzekering, (Φ10×38)mm
