KÄYTTÖOHJE AM540 FLUKE

Digitaalinen yleismittari

Käyttöohje

10/2017, Rev.4

Kaikki oikeudet pidätetään. Painettu Kiinassa.

Rajoitettu takuu ja rajoitettu vastuu

Tämän Amprobe-tuotteen taataan olevan vapaa raaka-aine ja valmistusvioista normaalisti käytettynä ja huollettuna. Amprobe AM-540-EUR:n ja AM-550-EUR:n takuu on yksi vuosi ja se alkaa ostopäivästä.

Takuu ei koske sulakkeita, vaihdettavia paristoja tai mitään vikaa, joka on aiheutettu kun mittaria on käytetty väärin, muutettu, käsitelty huolimattomasti tai vioitettu tahallisesti tai epänormaalilla käytöllä/käsittelyllä. Jälleenmyyjillä ei ole oikeutta antaa laajempaa tai erilaista takuuta Amproben puolesta. Saadaksesi takuupalvelua, palauta tuote (ostokuitin kopion kera) lähimmälle Amprobe-jälleenmyyjälle. Katso tarkemmat tiedot kohdasta "Huolto".

TÄMÄ TAKUU ON OSTAJAN AINOA JA YKSINOMAINEN KEINO JA SE KORVAA KAIKKI MUUT SUORAT TAI EPÄSUORAT TAKUUT. NIIHIN KUULUU, MUTTA EI RAJOITU, MIKÄ TAHANSA EPÄSUORA TAKUU KAUPATTAVUUDESTA TAI SOPIVUUDESTA TIETTYYN TARKOITUKSEEN. VALMISTAJA EI OLE KORVAUSVELVOLLINEN MISTÄÄN ERITYISISTÄ, EPÄSUORISTA, SATUNNAISISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA TAI TAPPIOISTA, MUKAAN LUKIEN TIETOJEN KATOAMINEN, RIIPPUMATTA SIITÄ MISTÄ TAHANSA TEORIASTA NE JOHTUVAT. Jotkut valtiot eivät salli epäsuoran takuun rajoittamista tai seuraamuksellisten vahinkojen poissulkemista tai rajoittamista. Siksi tämän takuun rajoitukset ja poissulkemiset eivät ehkä koske kaikkia ostajia. Jos toimivaltainen tuomioistuin katsoo tämän takuun jonkin ehdon pätemättömäksi tai toimeenpanokelvottomaksi, ei sellainen päätös vaikuta minkään muun ehdon lainvoimaisuuteen tai toimeenpantavuuteen.

Huolto

Kaikissa mittalaitteissa jotka palautetaan jälleenmyyjälle takuuaikana tai sen jälkeen, tulee olla mukana seuraavat tiedot: Sinun nimesi, yrityksen nimi, osoite, puhelinnumero ja kopio ostokuitista. Lisää mukaan vielä vikakuvaus ongelmasta. Lähetä mittari Amprobejälleenmyyjällesi toimituskulut maksettuina (FOB määräasemalla). Valmistaja ei vastaa rikkoontumisvaarasta kuljetuksen aikana.

Takuun alainen huolto

Lue takuuohjeet ja tarkista paristo ennen mittalaitteen lähettämistä. Takuuaikana laite voidaan palauttaa Amprobe-jälleenmyyjälle vaihtoa varten.

Huolto takuuajan umpeuduttua

TOta yhteyttä Amprobe-jälleenmyyjään saadaksesi edullinen tarjous uudesta mittalaitteesta.

Yhdysvallat: Kanada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Puh: 877-AMPROBE (267-7623) Puh: 905-890-7600

Takuun piiriin kuulumattomat korjaukset ja vaihto - Eurooppa

Takuun piiriin kuulumattomat laitteet voi vaihtaa Euroopassa Amprobe®:n jälleenmyyjällä nimellishintaan. Tarkista "Ostopaikat"-osasta www.amprobe.com-sivustolla lähellä sijaitsevat jakelijat.

Postiosoite Euroopassa*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Germany

Puh: [phone] - 0

www.amprobe.eu

*(Vain kirjeenvaihtoa varten. Älä lähetä korjaus- tai vaihtopyyntöjä tähän osoitteeseen. Eurooppalaisia kuluttajia pyydetään ottamaan yhteyttä jälleenmyyjäänsä.)

AM-550-EUR AUTO/T1-T2 RANGE REL PEAKI=1 MAXMIN >25cc HOLD SELECT Hz % mV m# NCV Vrs A V~ OFF °C uA R2 Low Imp 400kΩ mA R2 ARE OFF TEMP C F 400kΩ 4 6 4 5 7 True RMS 10A mA μA COM PUBO 1MHz PUBO 100mA max GAT 8 mm GAT 10 mm

AM-S40-EUR AUTO/T1-T2 RANGE REL PEAK/CM MAX/MIN HOLD SELECT Hz % mV MCV V~ Dv V~ OFF True RMS 10A mAµA COM PUBED 1MHz FUBED 50mA max OFF mAµB AmB OFF TEMP °C T 4

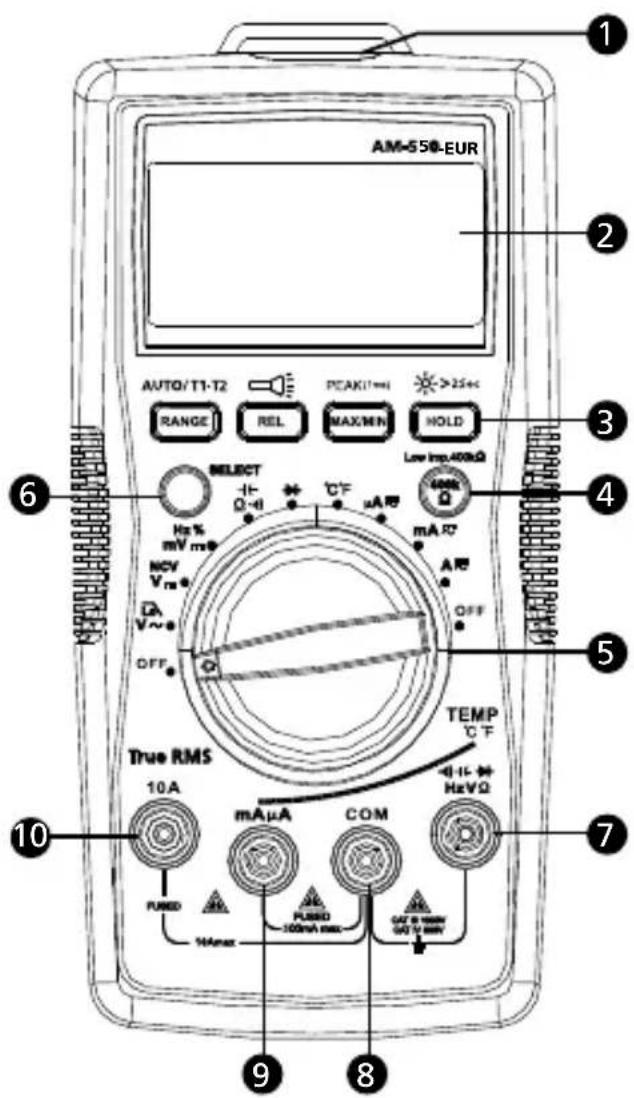

① Taskulamppu
2 LCD-näyttö
3 Toimintonapit

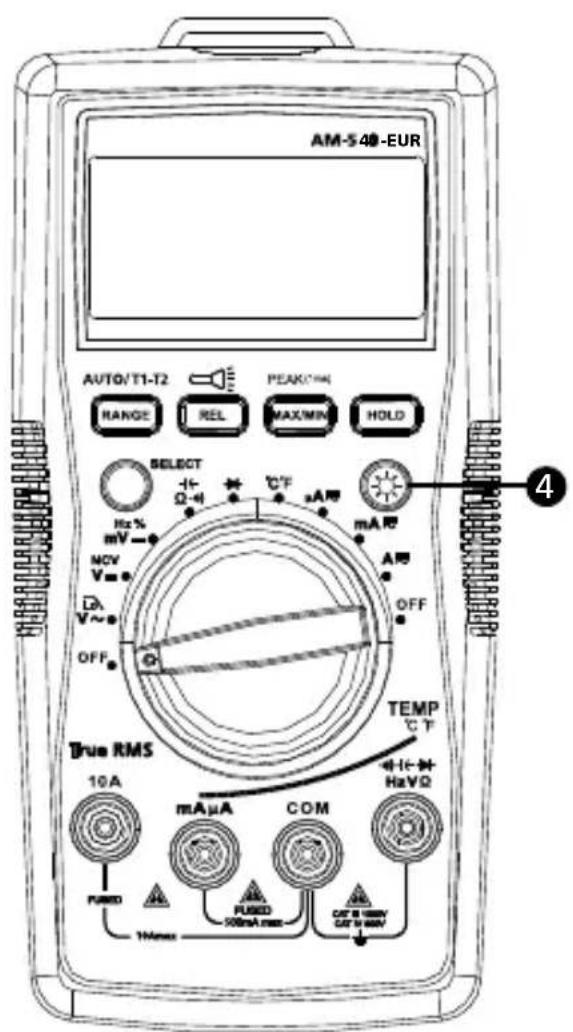

4 AM-550-EUR : Pieni tuloimpedanssi-nappi AM-540-EUR : Taustavalo
5 Kiertokytkin
6 Select-nappi
⑦ Tuloliitin jännite, diodi, kapasitanssi, resistanssi, jatkuvuus ja lämpötilamittauksille
8 COM-tuloliitin
9 Tuloliitin AC/DC mA/μA-mittauksille
10 Tuloliitin AC/DC A-mittauksille (max 10A)

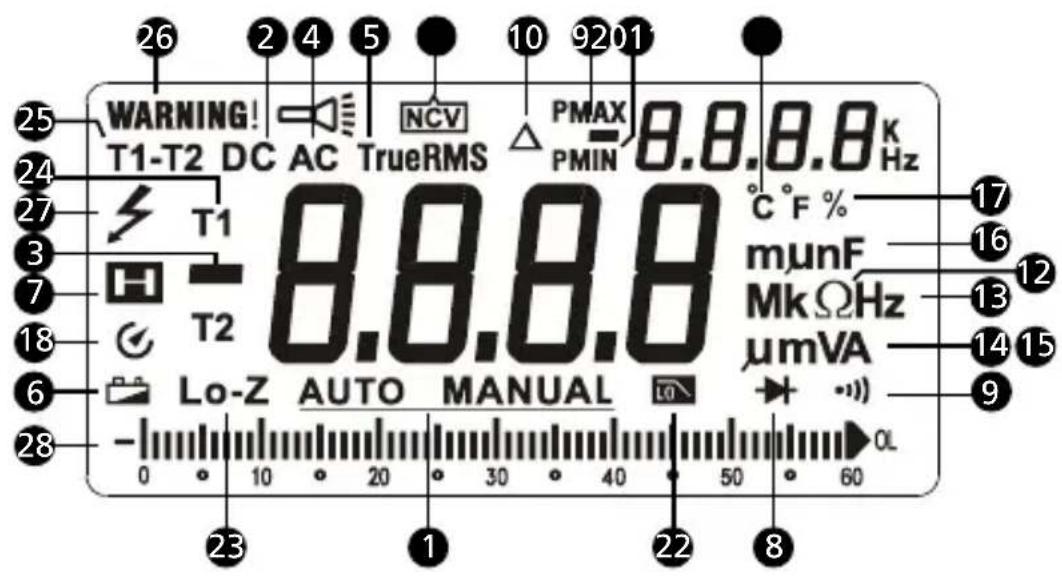

Näyttö ja sen symbolit

WARNING! T1-T2 DC AC TrueRMS PMAX 8.8.8.8K PMIN Hz T1 T2 Lo-Z AUTO MANUAL C F % munF MkΩHz μmVA OL 0 10 20 30 40 50 60 23 1 22 8

1 Automaattinen/Manuaalinen alueenvalinta
② DC (jännite tai virta)
3 Negatiivisen lukeman merkki
4 AC (jännite tai virta)
5 TrueRMS-lukema
⑥ Alhaisen paristojännitteen ilmaisin
⑦ Data Hold-toiminto
8 Dioditestaus
9 Jatkuvuusmittaus (läpimenokoestus)
10 Suhteellinen mittaustoiminto (Relative)
⑪ Kosketukseton jännitteenilmaisu käytössä (NCV)
12 Resistanssin mittayksikkö
13 Taajuuden mittayksikkö

14 Jännitteen mittayksikkö
15 Virran mittayksikkö
16 Kapasitanssin mittayksikkö
17 Pulssisuhde
18 Automaattinen sammutus
19 Minimi- tai maksimilukeman näyttö
20 Positiivisen tai negatiivisen huippuarvon näyttö
21 Lämpötilan mittayksikkö
22 Alipäästösuodatin
23 400kΩ tuloimpedanssi käytössä (vain mallissa AM-550-EUR)
24 Lämpötilamittaus kanavalta 1 (T1) tai 2 (T2)
25 Lämpötilamittaus T1-T2
26 Varoitus siitä että mittajohdot ovat väärissä tuloliittimissä
27 Vaarallinen jännite-ilmoitus
28 Analoginen pylväsnäyttö

Sisällysluettelo

Laitteessa tai tässä käyttöohjeessa käytetyt merkinnät....2

Turvallisuustiedot....2

Toimitussisältö....3

Tuotteen esittely ....4

Mittausten suorittaminen ....5

Kiertokytkimen asennot....6

Toimintonapit....6

AC- tai DC-jännitteen mittaus....9

Alipäästösuodatin (Low Pass Filter) 9

Taajuuden tai pulssisuhteen mittaus 11

AC- tai DC-virran mittaus....13

Resistanssin mittaus 14

Jatkuvuuden mittaus....15

Kapasitanssin mittaus 16

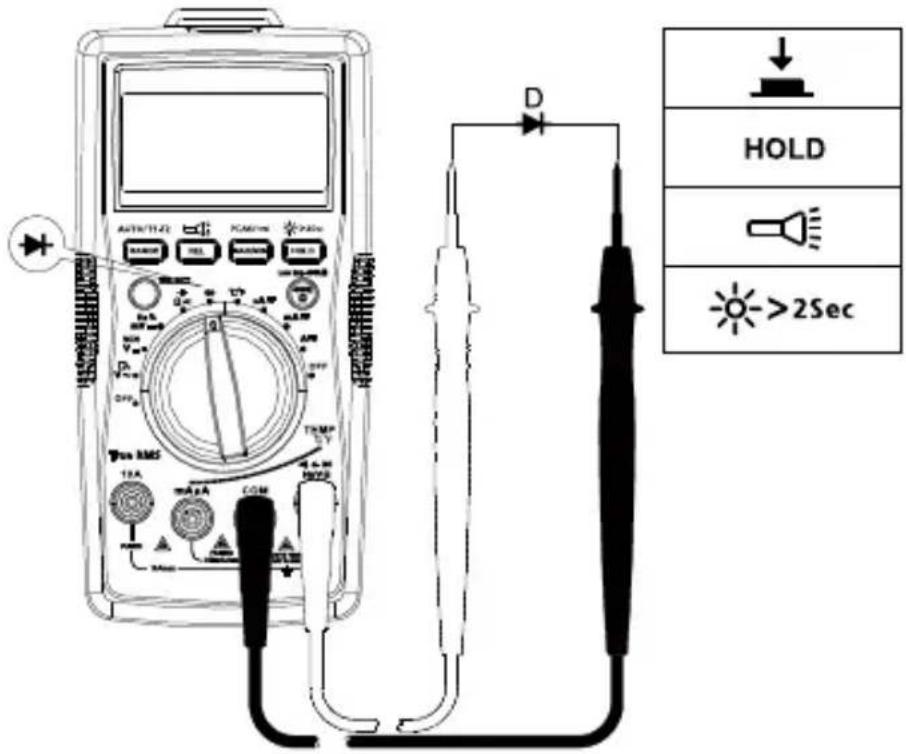

Diodimittaus....17

Lämpötilan mittaus °C / °F....18

Kosketukseton jännitteentunnistin ....19

Tekniset tiedot....20

Kunnossapito ja korjaus....24

Pariston ja sulakkeen vaihto....25

LAITTEESSA TAI TÄSSÄ KÄYTTÖOHJEESSA KÄYTETYT MERKINNÄT

	Huomio!. Mahdollinen vaara, noudata käyttöohjetta.
	Huomio! Sähköiskun vaara.
	Vaihtosähkö (AC)
	Tasasähkö (DC)
	Tuote on suojattu kaksois- tai vahvistetulla eristyksellä
	Maadoitus (maa)
	Äänimerkki
	Paristo
	Vaatimustenmukaisuusmerkki, jolla vahvistetaan voimassaolevien Eurooppalaisten direktiivien noudattaminen.
	Australian standardien mukainen
	Kanadan standardien mukainen
	Tätä tuotetta ei saa hävittää lajittelemattomissa yhdyskuntajätteissä. Pyydä kierrätyslaitokselta tietoja oikeasta hävitystavasta

TURVALLISUUSTIEDOT

Mittari on seuraavien standardien mukainen:

• IEC/EN61010-1, 3.painos, pollution degree 2, turvaluokitus CAT IV 600V ja CAT III 1000V
  • IEC/EN61010-2-031 mittausjohtojen osalta
  • EMC IEC/EN 61326-1

Turvaluokitus kategoria IV (CAT IV): tämä turvaluokitus mahdollistaa mittaukset pienjänniteverkon sähkönsyöttötasolta esim. sähkökeskukselta ennen pääsulaketta

Turvaluokitus kategoria III (CAT III): sähköverkossa kiinteästi kiinni olevista laitteista (esim. pistorasia tai sähkömoottori).

⚠️⚠️ Varoitus : Lue ennen mittarin käyttämistä

• Välttääksesi mahdollinen sähköisku tai henkilökohtainen loukkaantuminen, noudata tässä käyttöohjeessa annettuja ohjeita ja käytä mittaria vain kuten tässä käyttöohjeessa on kerrottu.
• Älä käytä mittaria tai mittajohtoja mikäli ne näyttävän vahingoittuneilta tai mikäli mittari ei toimi oikein. Mikäli toiminnasta on epäilyksiä, tarkistuta mittari.
• Käytä aina oikeaa mittaustoimintoa ja mittausaluetta suorittaessasi mittauksia.
• Irrota mittajohdot mittauskohteesta ennen kuin käännät kiertokytkintä.
• Tarkista aina ennen mittauksia mittarin toiminta, mittaamalla tunnettu jännitteinen kohde. Tarkista toiminta myös mittausten jälkeen.
• Älä koskaan ylitä valitun toiminnon maksimi mittausarvoa (kts. tekniset tiedot), äläkä itse mittariin merkittyjä arvoja.
• Ole erityisen varovainen mitatessasi kun: piirin jännite on yli 30VAC, 42VAChuippu tai 60VDC. Näitä jännitteitä suurempi jännite altistaa vaaralliselle sähköiskulle.
• Tee mittauskohde jännitteettömäksi ja pura varaukset kaikista suurjännitekondensaattoreista ennen resistanssimittauksia.
• Älä koskaan maadoita itseäsi kun suoritat mittauksia. Älä koskaan kosketa mitattavaa piiriä tai mittapäitä mittauksen aikana.
• Pidä sormet aina mittapäiden sormisuojien takana.
• Älä käytä mittaria räjähdysvaarallisissa tiloissa.
• Mittaa virta aina sarjakytkennällä, El KOSKAAN rinnakkaiskytkennällä. Tarkista ennen virtamittauksia mittarin sulake.

TOIMITUSSISÄLTÖ

Vakiovarusteet:

1 kpl : AM-540-EUR tai AM-550-EUR yleismittari

1 pari mittajohtoja

2 kpl : lämpötilamittapäitä

1 kpl: lämpötila-adapteri

1 kpl : Velcro-tarra

1 kpl : 9V (6F22) alkaliparisto (asennettuna)

1 kpl : Manual

1 kpl : kantapussi

Mikäli jokin näistä on vaurioitunut tai puuttuu toimituksesta, palauta koko pakkaus ostopaikkaan joka vaihtaa sen uuteen.

Tuotteen esittely

Amprobe AM-540-EUR mittaa suuren joukon erilaisia suureita, kuten lämpötila, kapasitanssi (esim moottorin käynnistyskondensaattorin mittaus), mikroampeerit (liekinvarmistimen mittaus) ja siinä on myös sisäänrakennettu alipäästösuodatin taajuusmuuttajamittauksia varten. Mittarissa on myös kosketukseton jännitteentunnistin ja taskulamppu-toiminto. Mittarin turvaluokitus on CAT IV 600V & CAT III 1000V.

Amprobe AM-550-EUR on TrueRMS-vasteinen mittari, joka mittaa oikein myös harmonisia yliaaltoja sisältävät sähköjärjestelmät. Sisäänrakennetun taskulampun avulla tunnistat oikeat johtimet myös hämärässä ja kosketuksettoman jännitteentunnistimen avulla löydät nopeasti jännitteisen johtimen. Mittarissa on myös kaksikanavainen lämpötilamittari, pienen tuloimpedanssin valinta (poistaa haamujännitteet mittauksesta), ja alipäästösuodatin tarkkihin taajuusmuuttajamittauksiin. Mittarin turvaluokitus on CAT IV 600V & CAT III 1000V.

• Mittaukset: AC/DC-jännite (max 1000V), AC/DC-virta, resistanssi, taajuus, kapasitanssi, lämpötila, pulssisuhde

• Erikoistoiminnot:

• Low Z (pieni tuloimpedanssi), poistaa haamujännitteet mittauksista (vain AM-550-EUR)

• Alipäästösuodatin (low pass filter) taajuusmuuttajamittauksiin
• Kosketukseton jännitteentunnistin
• Äänimerkki jatkuvuusmittauksessa
• Dioditesti
• Data Hold-toiminto
• MIN/MAX-muisti
• Peak Hold-toiminto

• Suhteelliset mittaukset (Rel)

• Taustavalaistu, kaksoislukemainen LCD-näyttö analogipylväällä

• Mittauskohteen valaisu (taskulamppu-toiminto)
• Mittausjohtojen väärästä kytkennästä varoittava äänimerkki
• Automaattinen ja manuaalinen aluevalinta
  • Automaattinen sammutus
• Alhaisen paristojännitteen varoitus
• Velcro-tarra mittarin ripustamiseen
  • Turvaluokitus: CAT IV 600V / CAT III 1000V

#

1. Käytä aina oikeata mittaustoimintoa ja mittausaluetta mittausten suorittamiseen.
2. Välttääksesi sähköisku, henkilökohtainen loukkaantuminen tai mittarin vahingoittuminen, tee mittauskohde jännitteettömäksi ja pura varaukset kaikista suurjännitekondensaattoreista ennen resistanssi- tai biodimittauksia.
3. Mittajohtojen kytkeminen:

a. Kytke maajohto (COM) mittauskohteeseen ennen "punaista" johtoa.

b. Mittauksen jälkeen, irroita "punainen" johto mittauskohteesta ennen maajohtoa (COM)

1. Symboli "OL" näkyy näytöllä mikäli mitattu arvo ylittää mittarin mittausalueen

Kiertokytkimen asennot

Kytkinasento Mittaustoiminto
V /	AC-jännitemittaus / alipäästösuodatin (1kHz). Paina Select-nappia vaihtaaksesi toimintojen välillä.
V = / NCV	DC-jännitemittaus / Kosketukseton jännitteentunnistin (NCV). Paina Select-nappia vaihtaaksesi toimintojen välillä.
mV = / Hz%	DC mV-mittaus / taajuusmittaus / pulssisuhde. Paina Select-nappia vaihtaaksesi toimintojen välillä.
/ -( k - ·s )	Resistanssi- / kapasitanssi- / jatkuvuusmittaus. Paina Select-nappia vaihtaaksesi toimintojen välillä.
→+	Diodimittaus (diodin kynnysjännite)
°C °F	Lämpötilamittaus.Paina Select-nappia vaihtaaksesi lämpötilayksikkö (°C/ °F).
μA= mA= 10A=	AC- tai DC-virran mittaus. Paina Select-nappia valitaksesi AC tai DC.

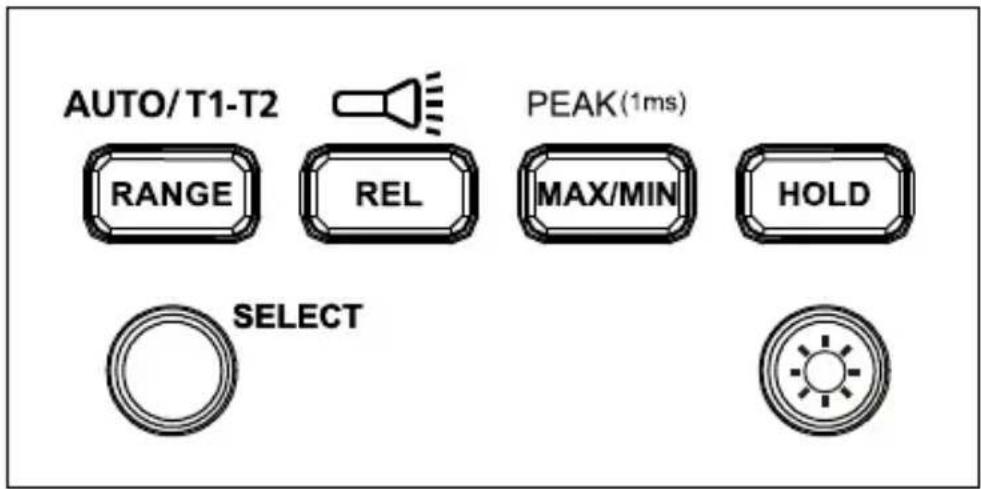

Toimintonapit

AUTO/T1-T2 RANGE REL PEAK(1ms) MAX/MIN HOLD SELECT

Nappi Mittaustoiminto
SELECT	Keltaisen SELECT-napin painaminen vaihtaa mittaustoimintoa (riippuen kiertokytkimen asennosta
RANGE / AUTOT1-T2	Automaattinen tai manuaalinen aluevalinta virta-, jännite- resistanssi- ja kapasitanssimittauksissa.Oletusasetus on automaattinen aluevalinta. Paina tätä nappia vaihtaaksesi manuaaliseen aluevalintaan. Pidä tätä nappia pohjassa 2s vaihtaaksesi takaisin automaattiseen alueenvalintaan. T1, T2 tai T1-T2 toiminnan valinta nappia painamalla kun suoritetaan lämpötilamittauksia.
REL / [IMAGE]	Suhteellinen mittaustoiminto △ paina > 2ssytyttääksesi tai sammuttaaksesi taskulamppu.
MAX/MIN /PEAK(1ms)	Paina aloittaaksesi maksimi- ja minimiarvojen seuranta. Paina uudelleen nähdäksesi käynyt maksimiarvo. Paina uudelleen nähdäksesi käynyt minimiarvo. Pidä painettuna >2s poistuaksesi MAX/MIN-seurantatilasta. Paina >2s aloittaaksesi Peak Max / Peak Min-seuranta. Paina uudelleen nähdäksesi käynyt Peak-maksimiarvo. Paina uudelleen nähdäksesi käynyt Peak-minimiarvo. Pidä painettuna >2s poistuaksesi Peak MAX / Peak MIN-seurantatilasta.
HOLD Senhetkinen lukema “jäädyttyy” näytölle
	Paina >2s sytyttääksesi tai sammuttaaksesi LCD-näytön taustavalo.

AM-550-EUR:

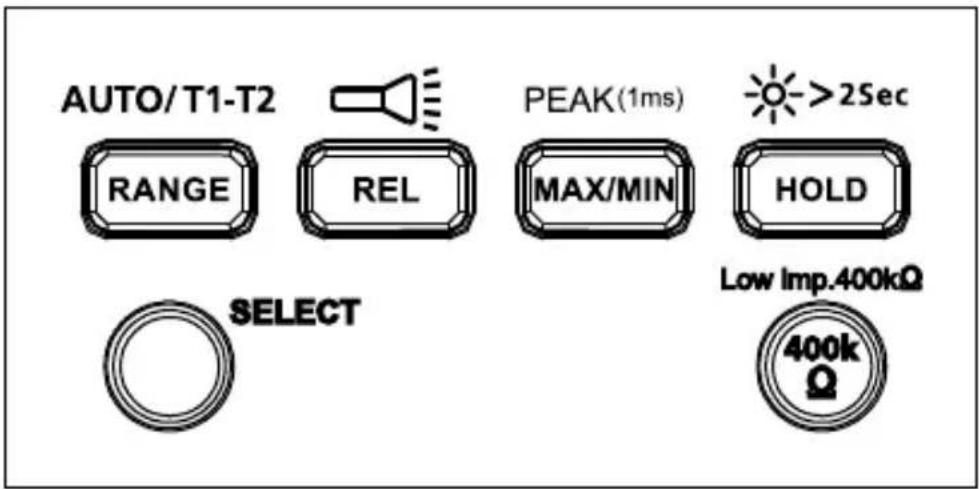

AUTO/T1-T2 RANGE REL PEAK(1ms) MAX/MIN >25ec HOLD Select Low Imp.400kΩ 400kΩ

Nappi Mittaustoiminto
SELECT	Keltaisen SELECT-napin painaminen vaihtaa mittaustoimintoa (riippuen kiertokytkimen asennosta
RANGE / AUTOT1-T2	Automaattinen tai manuaalinen aluevalinta virta-, jännite- resistanssi- ja kapasitanssimittauksissa.Oletusasetus on automaattinen aluevalinta. Paina tätä nappia vaihtaaksesi manuaaliseen aluevalintaan. Pidä tätä nappia pohjassa 2s vaihtaaksesi takaisin automaattiseen alueenvalintaan. T1, T2 tai T1-T2 toiminnan valinta nappia painamalla kun suoritetaan lämpötilamittauksia.
REL / [IMAGE]	Suhteellinen mittaustoiminto △ paina > 2ssytyttääksesi tai sammuttaaksesi taskulamppu.
MAX/MIN /PEAK(1ms)	Paina aloittaaksesi maksimi- ja minimiarvojen seuranta. Paina uudelleen nähdäksesi käynyt maksimiarvo. Paina uudelleen nähdäksesi käynyt minimiarvo. Pidä painettuna >2s poistuaksesi MAX/MIN-seurantatilasta.Paina >2s aloittaaksesi Peak Max / Peak Min-seuranta. Paina uudelleen nähdäksesi käynyt Peak-maksimiarvo. Paina uudelleen nähdäksesi käynyt Peak-minimiarvo. Pidä painettuna >2s poistuaksesi Peak MAX / Peak MIN-seurantatilasta.
HOLD / [IMAGE]>2Sec	Senhetkinen lukema "jäädyttyy" näytölle / paina >2ssytyttääksesi tai sammuttaaksesi LCD-näytön taustavalo
Low imp 400kΩ	Toiminnassa vain jännitemittauksissa. Sen ajan kun pidät nappia painettuna, V- ja COM-tulojen tuloimpedanssi on 400kΩ. Vapauta nappi niin V- ja COM-tulojen impedanssi palaa takaisin normaaliksi (noin 10MΩ).

AUTO/T1-T2 RANGE

Kaksoisnäyttö

AC-jännitemittaus

Isommalla näkyy AC-jännite ja pienemmällä taajuus

AC-virtamittaus

Isommalla näkyy AC-virta ja pienemmällä taajuus

Automaattinen sammutus

Automaattinen sammutusaika on noin 15 minuuttia. Mikäli mittari sammuu, paina jotain nappia palataksesi normaaliin käyttötilaan.

Suhteelliset mittaukset (REL), V, A, ohmi ja biodimittauksissa

Mittari ilmoittaa eron siihen arvoon joka näkyi näytöllä kun REL-nappia painettiin. Isommalla näkyy mitattu arvo – referenssiarvo. Ja referenssiarvo näkyy pienemmällä.

HUOM: REL-mittausta ei voi ottaa käyttöön, mikäli näytöllä näkyy OL

Varoitus mikäli mittajohdot on kytketty vääriin tuloliittimiin

Mikäli mittajohdot on kytketty vääriin tuloliittimiin (suhteessa kiertokytkimen asentoon), mittarin näytöllä vilkkuu "WARNING"-sana ja mittari antaa katkonaista äänimerkkiä.

Vaarallisen jännitteen ilmaisu

Näytöllä näkyy salaman kuva mikäli mittari havaitsee jännitteen ≥30VAC tai ≥42VDC

AC- tai DC-jännitteen mittaus

⚠️ Välttääksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, älä ylitä 1000VAC tai 1000VDC. Mittari antaa äänimerkin mikäli ylitetään 1000VAC tai 1000VDC,

V~ mV= AUTO/TLS RESET AC AC/DC ~

HOLD

REL

PEAK(1ms)

RANGE

MAX/MIN

SELECT

Low imp. 400Ω(For V~Vm only)

Alipäästösuodatin (Low Pass Filter)

警告

- Välttääksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, älä käytä alipäästösuodatin-toimintoa tarkistaaksesi piirissä oleva vaarallinen jännite. Käytä aina normaalia jännitemittausta vaarallisten jännitetasojen mittauksiin.

- Älä kytke yli 1000V:n jännitteisiin.

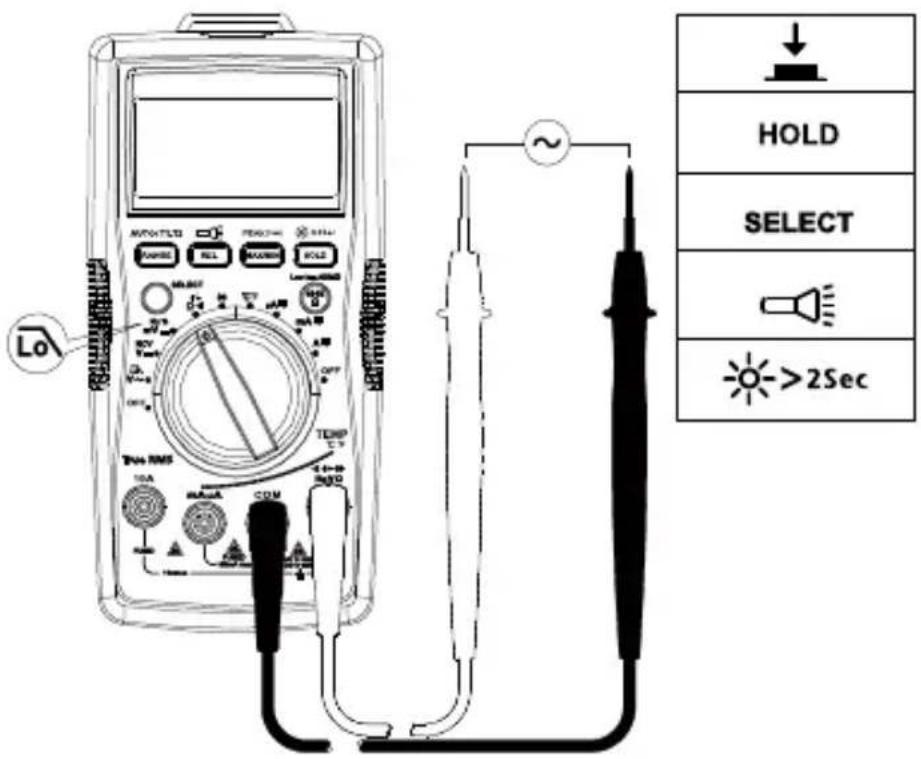

AC-jännitteen mittaaminen käyttäen alipäästösuodatinta

Käännä kiertokytkin V\~-asentoon ja paina SELECT-nappia symboli ilmestyy näytölle.

Alipäästösuodatin voi estää yli 1kHz:n jännitteet ja näin ollen sitä voi hyödyntää esimerkiksi taajuusmuuttajan lähtömittauksissa.

LO AUTO TLD POWER PLL MAXIMUM HOLD ~ HOLD SELECT >2Sec

Huomio: Mittari menee manuaalialuevalintaan kun alipäästösuodatin otetaan käyttöön. Automaattialuevalintaa ei voi käyttää mikäli käytetään alipäästösuodatinta.

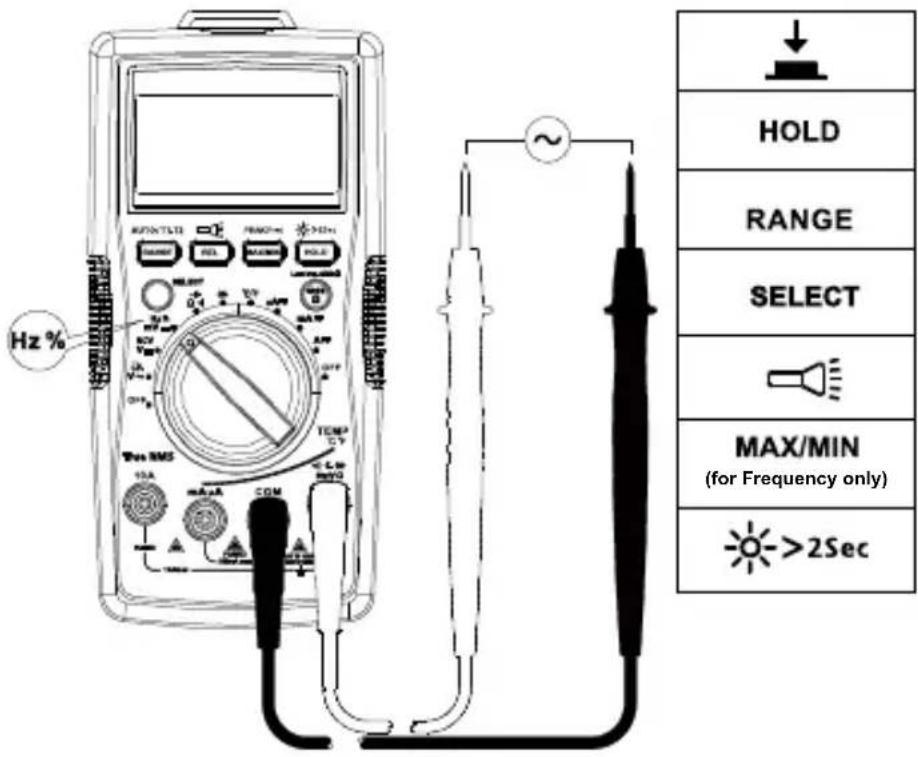

Taajuuden tai pulssisuhteen mittaus

⚠️ Välttääksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, älä ylitä 1000V.

1. Taajuusmittaus / pulssisuhde-toiminto

a. Käännä kiertokytkin Hz % -asentoon. Valitse SELECT-napilla joko Hz- tai pulssisuhdemittaus.

b. Kytke mittajohdot alla olevan kuvan mukaisesti.

1. AC-jännitteen taajuuden mittaus

a. Käännä kiertokytkin AC-jännitteen mittausasentoon
b. Kytke mittajohdot mitattavaan piiriin. Kytke maajohto (COM) mittauskohteeseen ennen "punaista" johtoa.

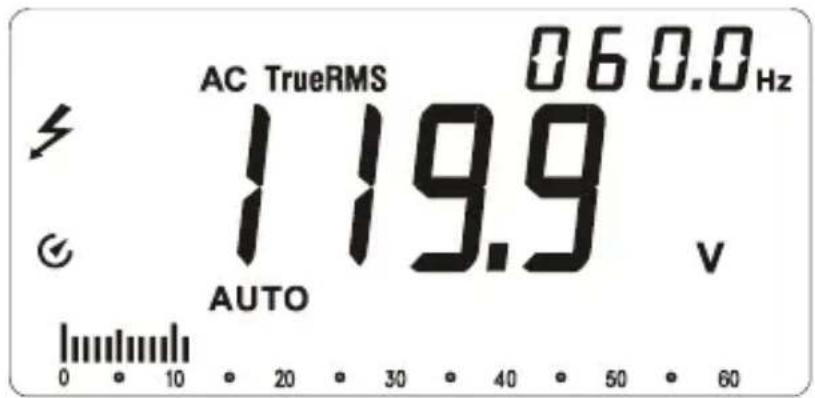

Isommalla näkyy AC-jännite ja pienemmällä sen taajuus

AC TrueRMS 060.0 Hz 119.9 V AUTO 0 10 20 30 40 50 60

1. AC-virran taajuuden mittaus

a. Käännä kiertokytkin μA-, mA- tai 10A-mittausasentoon

b. Kytke mittajohdot mitattavaan piiriin ennen kuin kytket mittauspiiriin virrat.

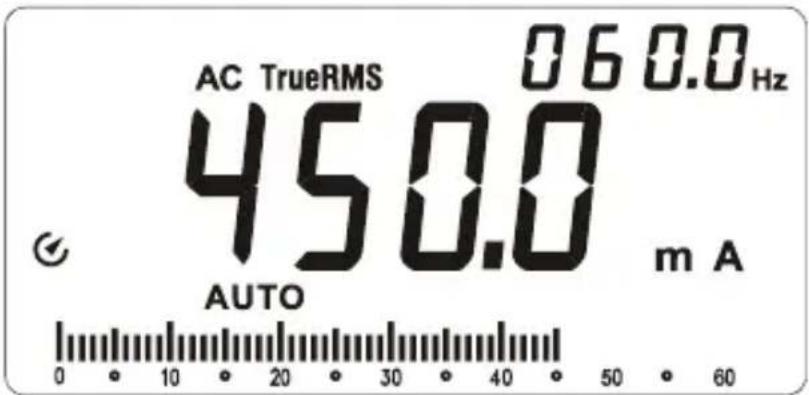

Isommalla näkyy AC-virta ja pienemmällä sen taajuus

AC TrueRMS 060.0 Hz 450.0 m A AUTO

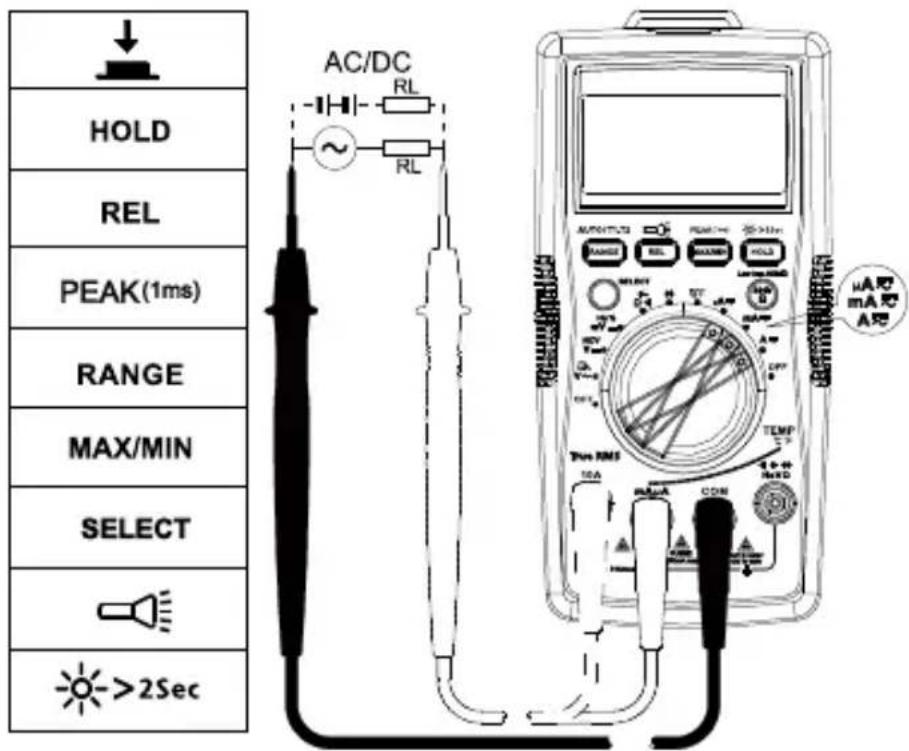

AC- tai DC-virran mittaus

Paina SELECT-nappia valitaksesi joko AC- tai DC-virranmittaustoiminto.

Välttääksesi henkilökohtainen loukkaantuminen tai mittarin

hajoaminen:

1. Älä yritä tehdä virtamittausta mikäli avoimen piirin potentiaali maata vasten ylittää 1000V.

2. Valitse aina oikea mittausalue ja toiminto ennen mittauksen suorittamista.

3. Älä suorita rinnanmittauksia (vaan ainoastaan sarjamittauksia) silloin kun mittajohdot ovat kytkettyinä virranmittaustuloihin.

4. Kytke mittajohdot virranmittaustuloon (10A/mA) ja mitattavaan piiriin ennen kuin kytket testattavaan piiriin sähköt.

5. Mittaa virta-arvoja 8-10A ainoastaan enintään 20 minuutin ajan ja anna mittarin sen jälkeen palautua vähintään 10 minuutin ajan ennen seuraavaa mittausta.

6. Mittauksen jälkeen, kytke sähköt pois mitattavasta piiristä ennen kuin irrotat mittajohdot.

HOLD REL PEAK(1ms) RANGE MAX/MIN SELECT >2Sec AC/DC RL ~ RL μA mA A

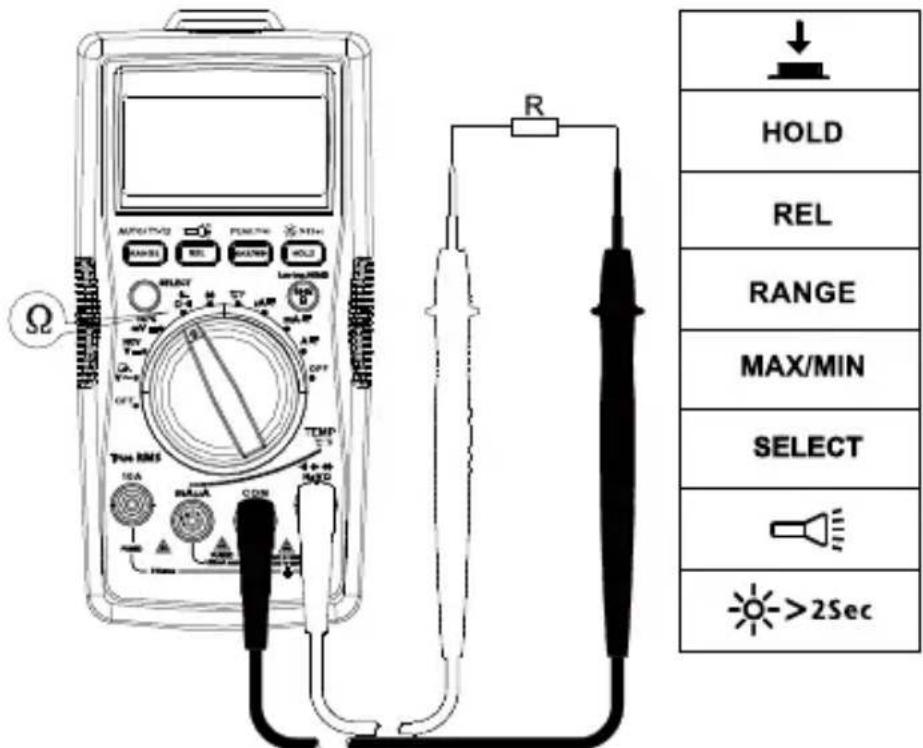

Resistanssin mittaus

⚠️! Tee mitattava piiri jännitteettömäksi ja pura varaus kaikista korkeajännitekondensaattoreista ennen resistanssin mittaamista.

Ω R HOLD REL RANGE MAX/MIN SELECT >2Sec

Huomio: Suuremmilla vastusarvoilla (>1MΩ), voi kestää muutaman sekunnin ennen kuin mittaustulos tasaantuu. Alueen ylitys tai avoin piiri ilmaistaan näytöllä: OL.

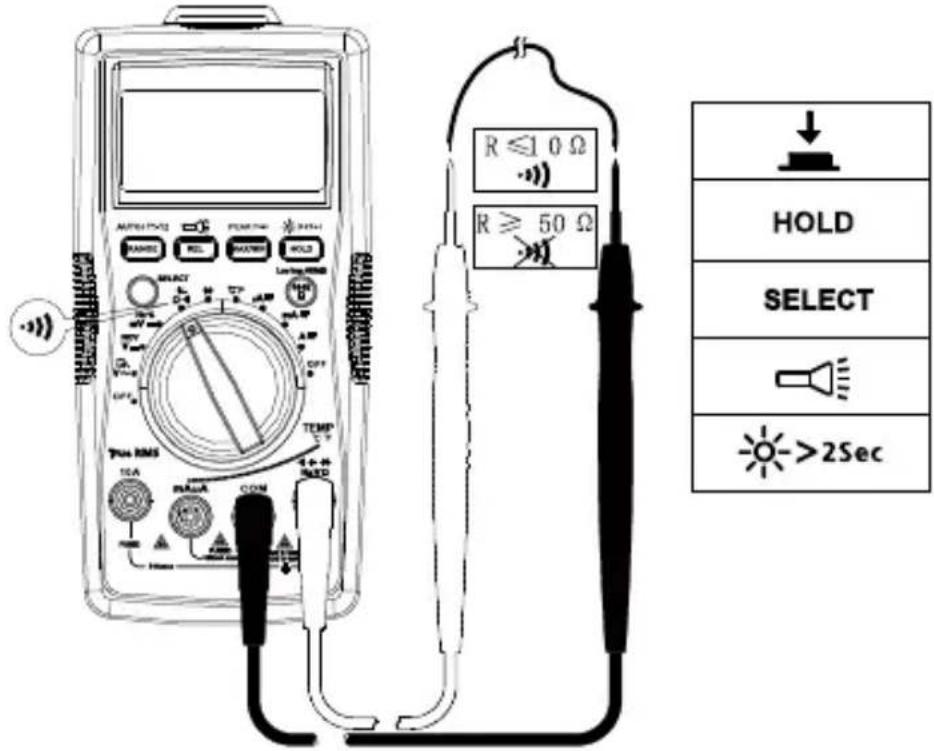

Jatkuvuuden mittaus

⚠️! Tee mitattava piiri jännitteettömäksi ja pura varaus kaikista korkeajännitekondensaattoreista ennen jatkuvuuden mittaamista.

Paina SELECT-nappia valitaksesi jatkuvuusmittaus.

R ≤ 10 Ω R ≥ 50 Ω HOLD SELECT >2Sec

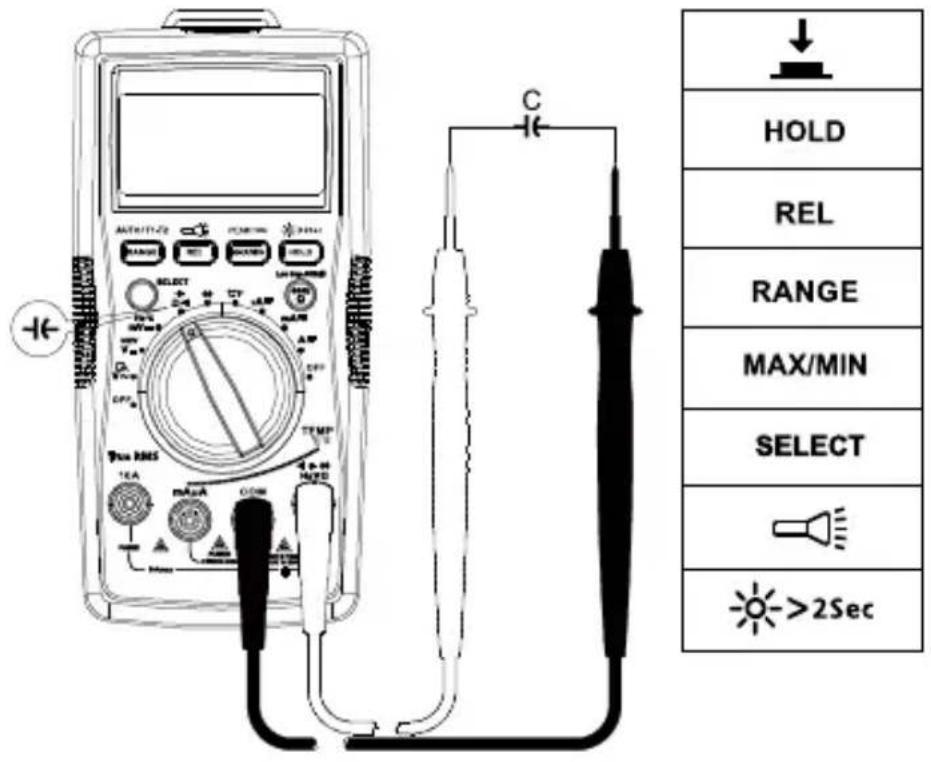

Kapasitanssin mittaus

⚠️! Tee mitattava piiri jännitteettömäksi ja pura varaus kaikista korkeajännitekondensaattoreista ennen kapasitanssin mittaamista. Käytä DC-jännitemittaustoimintoa tarkistaaksesi että varaus on purettu kondensaattoreista.

Paina SELECT-nappia valitaksesi kapasitanssimittaus

AUTOMOTICS SELECT TAMETER OFF C HOLD REL RANGE MAX/MIN SELECT >2Sec

Diodimittaus

⚠️! Tee mitattava piiri jännitteettömäksi ja pura varaus kaikista korkeajännitekondensaattoreista ennen diodin mittaamista.

AUTO/TXT RADIUS TEN PCAM/1mm MAX/100 D HOLD OFF OFF TEMP V TBA COM STOP D >2Sec

Tyypillinen kynnysjännite on noin 0,5-0,8V

Lämpötilan mittaus °C / °F

1. Välttääksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, älä kosketa tai kytke lämpötilamittapäätä mihinkään sähköisiin tai johtaviin osiin
2. K-tyypin termoelementtilämpötila-anturi on käyttökelpoinen alle 230 °C:een lämpötilamittauksiin.

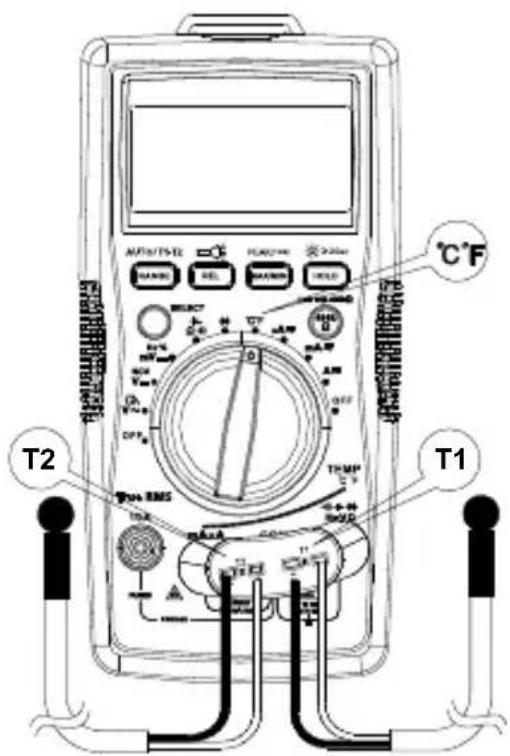

Mittauksen suorittaminen:

1. Käännä kiertokytkin °C/°F-asentoon. Näytöllä näkyy "OPEn". Nyt voit vaihtaa mittayksikön painamalla SELECT-nappia, mikäli tarve niin vaatii.
2. Kytke K-tyypin termoelementti mittariin käyttäen adapteria ja kosketa sillä sen jälkeen mitattavaa pintaa. Kahta lämpötila-anturia voidaan käyttää samanaikaisesti.
3. Paina RANGE-nappia vaihtaaksesi näytöllä näkyvä mittausarvo T2 tai T1-T2 (oletusarvona on T1)

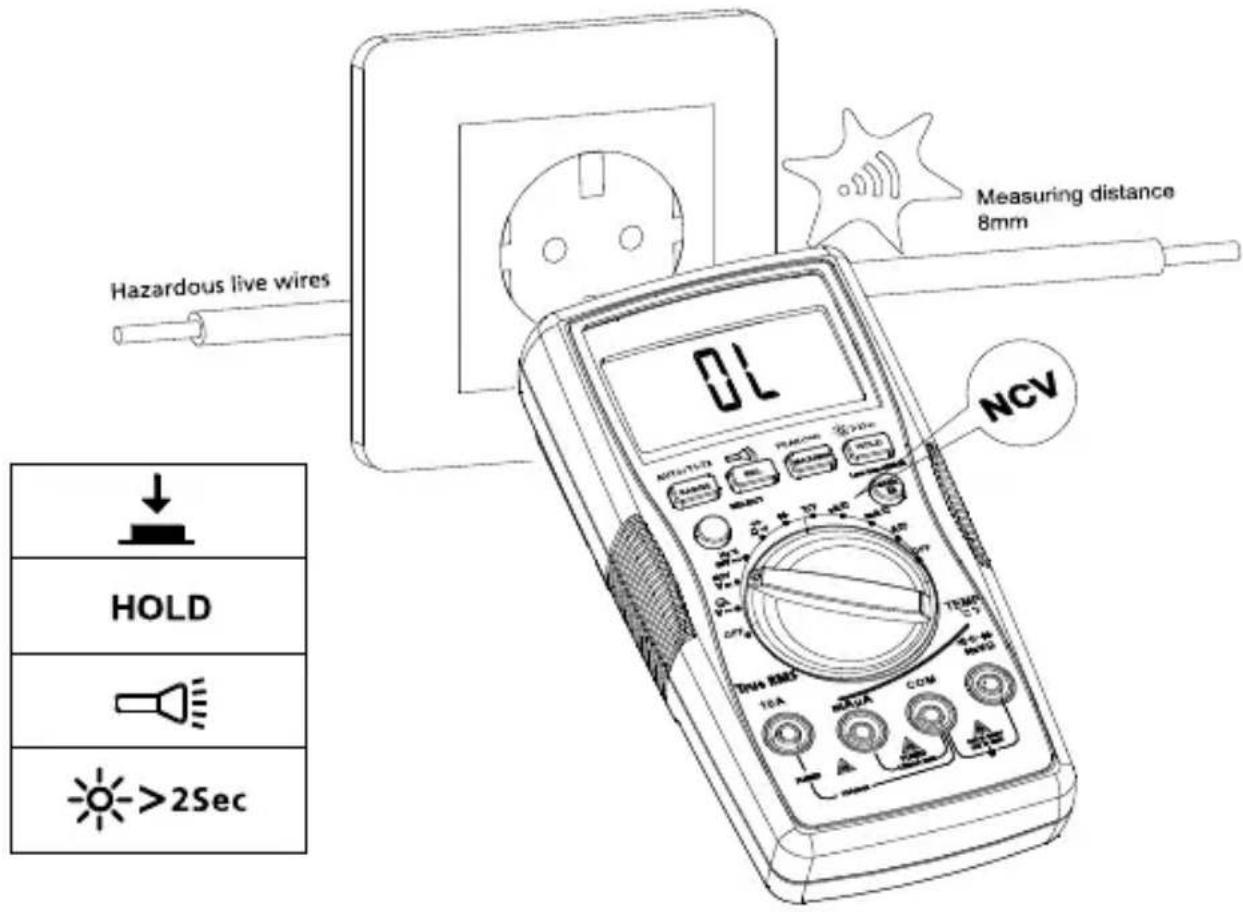

Kosketukseton jännitteentunnistin

1. Välttääksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, älä testaa eristämättömiä suurjännitekaapeleita.
2. Äänimerkki kuuluu ja näytöllä näkyy "OL", kun havaitaan yli 90V:n AC-jännite
3. Älä testaa yli 750VAC kaapeleita
4. Ennen tuntemattoman kohteen testausta, varmista mittarin toiminta testaamalla tunnettu jännitteinen kohde.
5. Aina tuntemattoman kohteen testauksen jälkeen, varmista mittarin toiminta testaamalla tunnettu jännitteinen kohde.
6. Älä kytke mittajohtoja mittariin, kun suoritat kosketuksetonta jännitteentunnistusta.

Äänimerkki kuuluu ja näytöllä näkyy "OL", kun havaitaan yli 90V:n AC-jännite. Etäisyys mitattavan kaapelin ja mittarin välillä tulee olla ≤8mm.

Tekniset tiedot pätevät kun ympäristön lämpötila on 23°C ± 5 °C ja suhteellinen kosteus ≤75%.

Tarkkuus: ±(%lukemasta + näytön digitit)

Suurin jännite tuloliittimen ja maan välillä : 1000 VACrms tai 1000 VDC

mA μA-tulon sulake : F1, 0,5A H 1000V, nopea (6x32)mm

10A-tulon sulake : F2, 11A H 1000V, nopea (10x38)mm

Suurin näyttämä 5999, päivittyy 3/s

Analoginen pylväsnäyttö 61 segmenttiä, päivittyy 20/s

Alueen ylityksen ilmaisu OL

Mittausalue Automaattinen tai manuaalinen

Suurin käyttökorkeus ≤ 2000m

Käyttölämpötila 0 °C...40 °C

Suhteellinen kosteus 0 °C...30 °C ≤ 75%; 30 °C...40 °C ≤ 50%

Säilytyslämpötila -10 °C...50 °C

Elektromagneettinen yhteensopivuus

RF-kenttä 1V/m=määritelty tarkkuus ± 5%

Paristo 9V, 6F22, NEDA 1604 tai vastaava

Alhaisen paristojännitteen ilmaisin

Paino noin 354g, paristo asennettuna

1. DC-jännitteen mittaus

Alue: Erottelukyky: Tarkkuus:
600,0mV	0,1mV	±(0,5 % +3)
6,000V	1mV	±(0,5 % +2)
60,00V	10mV
600,0V	100mV
1000V	1V	±(1,0 % +2)

Tuloimpedanssi: noin 10MΩ

Ylijännitesuojaus: ±1000V

2. AC-jännitteen mittaaminen

Alue: Erottelukyky:		Tarkkuus
		45Hz – 400Hz	400Hz – 1kHz (vain AM-550-EUR)
6,000V 1mV		±(1,0 % +3) ±(2 %	+3) 60,00V 10mV
600,0V 100mV
1000V 1V ±(1,2 % +3) ±(2,5 % +3)

Tuloimpedanssi: noin 10MΩ

Ylijännitesuojaus: 1000V

Taajuusvaste: 45-400Hz (AM-540-EUR), 45Hz-1kHz (AM-550-EUR)

AM-540-EUR: keskiarvovasteinen, rms-indikointi

AM-550-EUR: True-RMS

Huomio: Taajuuslukema (pienemmässä näytössä) voi olla pois käytöstä mikäli mitattu jännite on alle 20% mittausalueesta

3. Alipäästösuodatin (Low Pass Filter)

Alue: Erottelukyky: Tarkkuus:
6,000V 0,001V		45–200 Hz ±(2 % + 40)
60,00V 0,01V
600,0V 0,1V		200–440 Hz ±(6 % + 40)
1000V	1V

AC-jännitesignaalit yli 1kHz estetty

Ylijännitesuojaus: 1000Vpeak

4. Taajuusmittaus

Alue: Erottelukyky: Tarkkuus:
60,00Hz	0,01 Hz	±(0,1 % +3)
600,0Hz	0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz	1KHz	±(0,1 % +3)
60,00MHz	10KHz

Ylijännitesuojaus: 1000Vpeak

5. Taajuusmittaus

Alue: Erottelukyky: Tarkkuus:
10%~90% 0,01% ±(1,2 % +30)

Ylijännitesuojaus: 1000Vpeakp

6. DC-virran mittaus

Alue: Erottelukyky: Tarkkuus:
600 μA 0,1 μA		±(1,0 % +2)
6000 μA 1 μA
60,00mA 10 μA		±(1,2 % +3)
500,0mA 0,1mA
10,00A 10mA ±(1,5 % +3)

Ylikuormitussuojaus:

mA / μA-tulon sulake : F1, 0,5A H 1000V, nopea (6x32)mm

10A-tulon sulake : F2, 11A H 1000V, nopea (10x38)mm

7. AC-virran mittaus

Alue: Erottelukyky		Tarkkuus
		45Hz – 400Hz	400Hz – 1KHz (vain AM-550-EUR)
600,0 μA 0,1 μA		±(1,2 % +5) ±(2	% +5)
6000 μA 1 μA
60,00mA 10 μA		±(1,5 % +5) ±(3	% +5)
500,0mA 0,1mA
10,00A 10mA ±(2 % +5)		±(4 % +5)

Ylikuormitussuojaus:

mA / μA-tulon sulake : F1, 0,5A H 1000V, nopea (6x32)mm

10A-tulon sulake : F2, 11A H 1000V, nopea (10x38)mm

Taajuusvaste: 45-400Hz (AM-540-EUR), 45Hz-1kHz (AM-550-EUR)

Huomio: Taajuuslukema (pienemmässä näytössä) voi olla pois käytöstä mikäli mitattu jännite on alle 20% mittausalueesta

8. Resistanssimittaus

Alue: Erottelukyky: Tarkkuus:
600,0Ω 0,1 Ω	±(1,2 % +2)
6,000 kΩ 1 Ω		±(1,0 % +2)60,00 kΩ 10 Ω
600,0 kΩ 100 Ω
6,000 MΩ 1 kΩ	±(1,2 % +2)
60,00 MΩ 10 kΩ	±(1,5 % +2)

Avoimen piirin jännite: noin 0,5V

Ylijännitesuojaus: 1000Vpeak

9. Jatkuvuus- ja biodimittaus

Alue: Erottelukyky: Tarkkuus:
Jatkuvuus 0,1 Ω		Avoimen piirin jännite on noin -3VDCMikäli vastusarvo on yli 50 Ω, äänimerkki on pois käytöstäMikäli vastusarvo on ≤ 10 Ω, äänimerkki on käytöstä
Diodi 1mV		Näytön alue on 0...2,8V, piidiodinkynnysjännite on yleensä 0,5...0,8V..

Ylikuormitussuoja: 1000 Vp

10. Kapasitanssimittaus

Alue:	Erottelukyky:	Tarkkuus:
60,00 nF	10 pF	REL-tilassa: ±(3 % +5)
600,0 nF	100 pF	±(3 % +5)
6,000 μF	1 nF
60,00 μF	10 nF
600,0 μF	100 nF	±(4 % +5)
6000 μF 1 μF	±(5 % +5)
60 mF	10 μF	Ei määritetty

Ylijännitesuojaus: 1000Vpeak

11. Lämpötilamittaus.

Alue: Erottelukyky: Tarkkuus:
-40 – 40°C	+8) 1°C		±(2 % +8)
>40 – 400°C ±(1 %
>400 – 1000°C ±2,5%
-40 – 104°F	+12) 2°F		±(2 % +12)
>104 – 752°F ±(1 %
>752 – 1832°F ±2,5%

Ylijännitesuojaus: 1000Vpeak

Mittaukseen tulee käyttää K-tyypin termoelementtiä

Kunnossapito ja korjaus

Mikäli mittauslaite ei toimi, tarkista paristo, mittajohdot etc ja vaihda ne mikäli tarpeellista.

Tuplatarkista:

1. että sulakkeet ovat varmasti ehjät
2. että paristo on varmasti täynnä
3. että mittajohdot ovat varmasti kunnossa
4. että mittalaitetta käytetään oikein

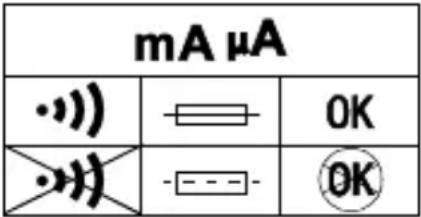

0,5A:n sulakkeen nopea tarkistus:

1. Käännä kiertokytkin mA-alueelle
2. Mittaa toisen yleismittarin jatkuvuusmittausta käyttäen sulakkeen kunto tutkittavan mittarin COM ja mAμA-tulojen väliltä

Mikäli jatkuvuussummeri kuuluu, on sulake ehjä.

Mikäli jatkuvuussummeria ei kuulu, vaihda sulake kuten myöhemmin on kerrottu

10A:n sulakkeen nopea tarkistus:

1. Käännä kiertokytkin A-alueelle
2. Mittaa toisen yleismittarin jatkuvuusmittausta käyttäen sulakkeen kunto tutkittavan mittarin COM ja 10A-tulojen väliltä

A

Mikäli jatkuvuussummeri kuuluu, on sulake ehjä. Mikäli jatkuvuussummeria ei kuulu, vaihda sulake kuten myöhemmin on kerrottu.

Ainoastaan pariston vaihto on käyttäjälle sallittu toimenpide. Sulakkeenvaihto ja muut korjaustoimenpiteet tulee suorittaa valtuutetussa huoltoliikkeessä tai muun pätevöityneen huoltohenkilön toimesta.

Mittari voidaan puhdistaa käyttäen mietoa pesuainetta ja vettä. Puhdista mittari hiukan kostutetulla pyyhkeellä ja anna kuivua täysin ennen käyttöä. Älä käytä liuottimia tai syövyttäviä aineita puhdistukseen.

Varoitus

Välttääksesi sähköisku, loukkaantuminen tai mittarin vahingoittuminen:

Irrota mittajohdot ennen mittarin avaamista.

Käytä VAIN oikeita sulakkeita (oikea virta-arvo, katkaisukyky, jännite, koko, nopeus etc).

Vaihda paristo heti kun pariston merkkivalo ilmestyy näytölle!

Pariston vaihto (kts kuva alla):

1. Irrota mittajohdot mitattavasti piiristä ja mittarista
2. Sammuta mittari kääntämällä kiertokytkin OFF-asentoon
3. Avaa paristokotelon kannen ruuvi (yksi ruuvi) ja irrota paristokotelon kansi
4. Vaihda paristo ja kiinnitä huomiota oikeaan napaisuuteen.
5. Laita paristokotelon kansi paikoilleen ja kiinnitä ruuvi takaisin.

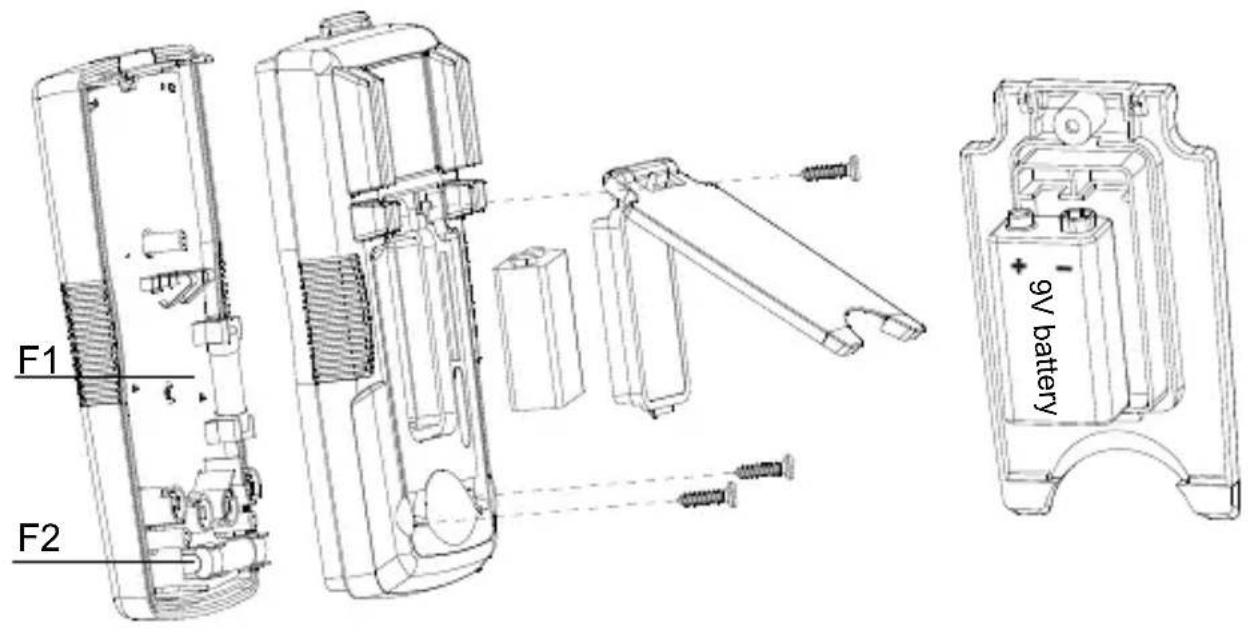

Sulakkeen vaihto (kts kuva alla):

1. Irrota mittajohdot mitattavasti piiristä ja mittarista
2. Sammuta mittari kääntämällä kiertokytkin OFF-asentoon
3. Avaa paristokotelon kannen ruuvi (yksi ruuvi) ja irrota paristokotelon kansi
4. Avaa kaksi muuta takakannen ruuvia ja irrota mittarin takakansi
5. Vaihda rikkinäinen sulake.
6. Laita takakansi paikoilleen ja kiinnitä ruuvit.
7. Laita paristokotelon kansi paikoilleen ja kiinnitä ruuvi.

mA / μA-tulon sulake : F1, 0,5A H 1000V, nopea (6x32)mm 10A-tulon sulake : F2, 11A H 1000V, nopea (10x38)mm
