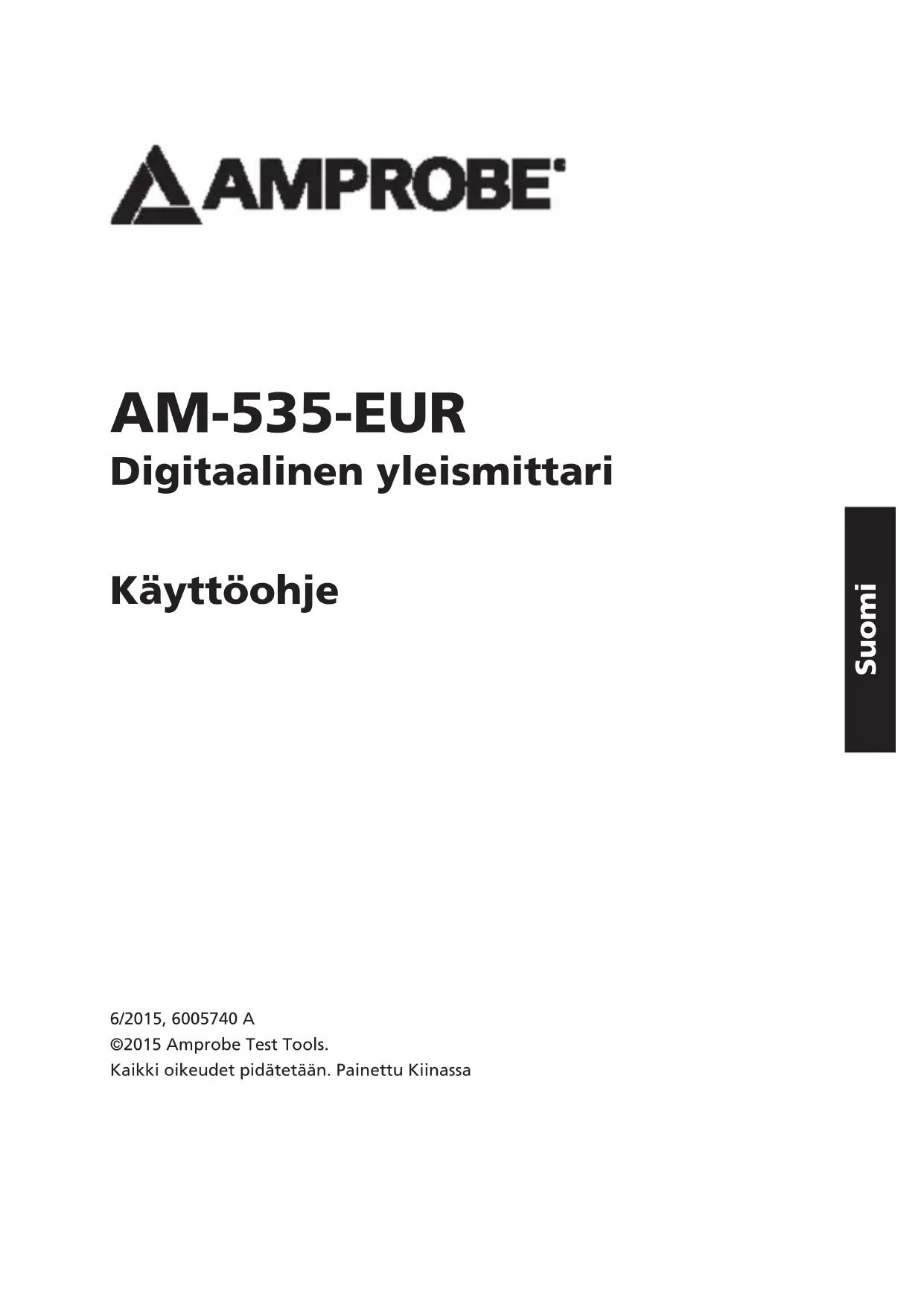

KÄYTTÖOHJE AM535 FLUKE

Digitalinen yleismittari

Käyttoohje

6/2015, 6005740 A

Kaikki oikeudet pidatetäan. Painettu Kiinassa

Rajoitetti takuu ja rajoitetti vastuu

Tämän Amprobe-tuotteen taataan olevan vapaa raaka-aine ja valmistusvioista normalalisti käytettynä ja huollettuna. Amprobe AM-520:n ja AM-530:n takuu on yksi vuosi ja se alkaa OSTOPAIVASTA.

Takuu ei koske sulakkeita, vaihddtavia paristoja tai mitaen vikaa, joka on aiheutetu kun mittaria on kaytetty vaarin, muutetu, kasitely huolimattomasti tai vioitetu tahallisesti tai epanormaalilla kaytoll/kasittelyllä. Jalleenmyyjillä ei ole oikeutta antaa laajempaa tai erilaista takuuta Amproben puolesta. Saadaksesi takuupalvelua, palauta tuote (ostokuitin kopion kera) lahimmalle Amprobe-jalleenmyyjalle. Katso tarkemmat tiedot kohdasta "Huolto".

TÄMÄ TAKUU ON OSTAJAN AINOJA YKSINOMAINEN KEINO JA SE KORVAA KAIKKI MUUT SUORAT TAI EPÄSUORAT TAKUUT. NIIHIN KUULUU, MUTTA EI RAJOITU, MIKA TAHANSA EPÄSUORA TAKUU KAUPATTAVUDESTA TAI SOPIVUDESTA TIELTYYN TARKOITUKSEEN. VALMISTAJA E I OLE KORVAUSVELVOLLINEN MISTÄN ERITYISISTA, EPÄSUORISTA, SATUNNAISISTA TAI SEURAAMUKSELLISTA VAHINGOISTA TAI TAPPIOISTA, MUKAAN LUKIEN TIETOJEN KATOAMINEN, RIIPPUMatta SIITA MISTÄ TAHANSA TEORIASTA NE JOHTUVAT. Jotkut valtiot eivat salli epasuran takuun rajoittamista tai seuraamuksellisten vahinkojen poissulkemista tai rajoittamista. Siksi tämän takuun rajoitukset ja poissulkemiset eivat ehka koske kaikkia ostajia. Jos toimivaltainen tuomioistuin katsoo tämän takuun jonkin ehdon patemattomäksi tai toimeenanpanokelvottomaksi, ei sellainen paatos vaikuta minkaan muun ehdon lainvoimaisuuteen tai toimeenanpantavuuteen.

Huolto

Kaikissa mittalaitteissa jotka palautetaan jalleenmyjalle takuuaikana tai sen jälkeen, tulee olla mukana seuraavat tiedot: Sinun nimesi, yrityksen nimi, osoite, puhelinnumero ja kopio ostokuitista. Lisää mukaan viëvikakuvaus ongelmasta. Lahetä mittari Amprobejäleenmyjallesi toimituskulut maksettuina (FOB märäasemalla). Valmistaja ei vastaa rikkooontumisvaarasta kuljetuksen aikana.

Takuun alainen huolto

Lue takuuohjeet ja tarkista paristo ennen mittalaitteen lahettamista. Takuuaikana laite voidaan palauttaa Amprobe-jalleenmyyjalle vaihtoa varten.

Huolto takuujan umpeuduttua

Ota yhteyttä Amprobe-jalleenmyyjän saadaksesi edullinen tarjous uudesta mittalaitteesta.

Yhdysvallat: Kanada:

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Puh: 877-AMPROBE (267-7623) Puh: 905-890-7600

Takuun piirin kuulumattomat korjaukset ja vaihto - Eurooppa

Takuun piirin kuulumattomat laitteet voi vaihtaa Euroopassa Amprobe:n jalleenmyyjallā nimellishintaan. Tarkista "Ostopaikat"-osasta www.Beha-Amprobe.com-sivustolla lahellä sijaitsevat jakelijat.

Amprobe Europe*

Beha-Amprobe

In den Engematten 14

79286 Glottertal, Germany

Puh: [phone] - 0

www.Beha-Amprobe.com

*Vain kirjeenvaihtoa varten. Ala laheta korjus- tai vaihtopyyntoja tahan osoitteseen.

Eurooppalaisia kuluttajia pyydetaan ottamaan yhteyttä jalleenmyjäansa.)

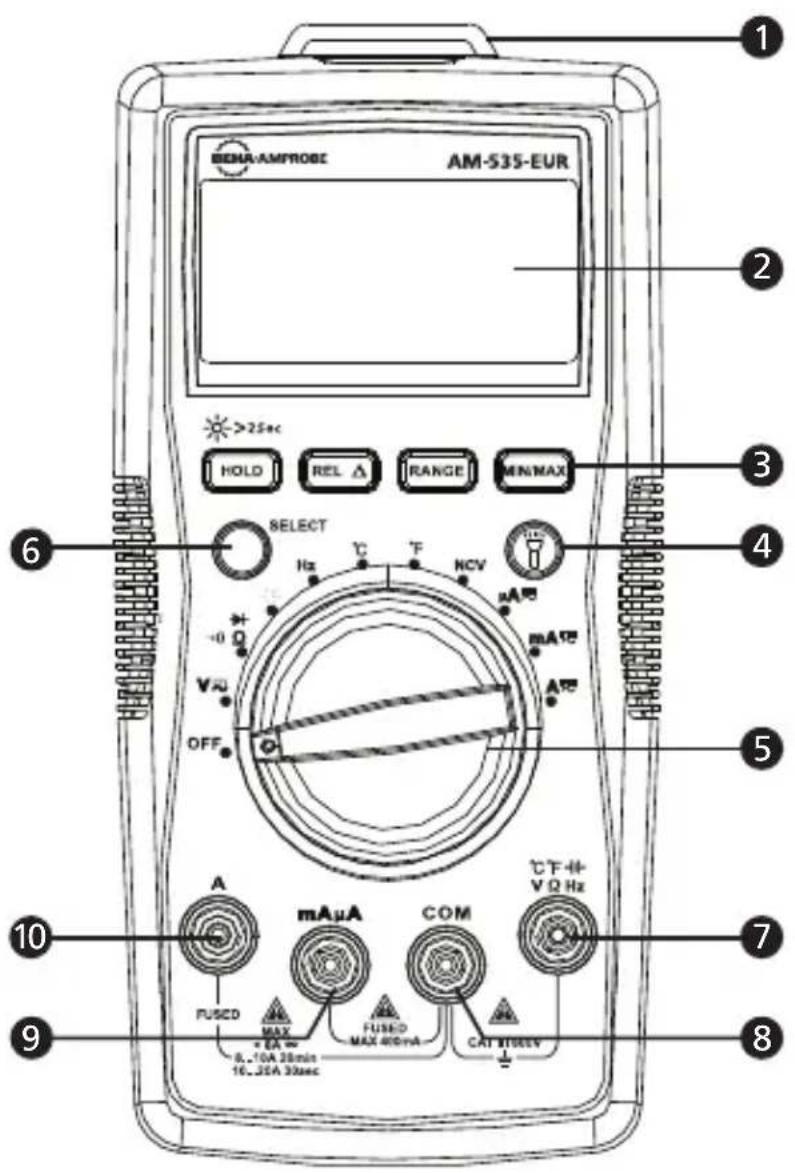

Taskulamppu
4 Taskulamppu-nappi
LCD-näytto
Kiertokytkin
Toimintonapit
SELECT-nappi
Tuloliitin jännite, diodi, kapasitanssi, resistanssi, jatkuvuus ja lampötilamittauksille
COM-tuloliiitin
9 Tuloliitin AC/DC mA/μA-mittauksille
10 Tuloliitin AC/DC A-mittauksille (max 10A)

Näytö ja sen symbolit

Mittari valitsee automaattisesti parhaan mittausalueen
DC (jannite tai virta)
3 Negatiivisen lukeman merkki
AC (jannite tai virta)
Alhaisen paristojannitteen ilmaisin
Data Hold-toiminto
Dioditestaus
8 Jatkuvuusmittaus (lapimenokoestus)
9 Suhteellinen mittaustoiminto (Relative)
10 Kosketukseton jännitteenilmaisu käytössä (NCV)
11 Resistanssin mittayksikko
Taajuuden mittayksikkö
13 Jannitteen mittayksikkö
14 Virran mittayksikkö
15 Kapasitanssin mittayksikkö
16 Automaattinen sammutus
17 Minimi- tai maksimilukeman näytto
18 Limpötilan mittayksikkö
19 Analoginen pylväsnäytto

Sisallysluettelo

Laitteessa tai tassä kayttöohjeessa kaytetyt merkinnat. 2
Turvallisuustiedot 2
Toimitussialto 3
Tuotteen esittely 4
Mittaustensuorittaminen 4
Kiertokytkimen asennot 5
Toimintonapit 5
AC- tai DC-jannitteen mittaus. 6
AC- tai DC-virran mittaus. 7
Resistanssinmittaus 8
Jatkuvuuden mittaus 9
Diodimittaus. 9
Kapasitanssin mittaus 10
Taajuuden mittaus 10
Lampotilan mittaus ^ C / ^ F 11
Kosketukseton jannitteentunnistin 12
Tekniset tiedot. 12
Kunnossapito ja korjaus 16
Pariston ja sulakkeen vaihto 18

LAITTEESSA TAI TASSÄ KÄYTTOOHJEESSA KÄYTETYT MERKINNÄT

!	Huomio! Sähköiskun vaara..
4	Huomio!. Mahdollinen vaara, noudata käytöohjetta.
~	Vaihtosähkö (AC)
-	Tasasähkö (DC)
	Tuote on suojattu kaksois- tai vahvistetulla eristyksellä
=	Maadoitus (maa)
	Äänimerkki
	Paristo
CE	Vaatimustenmukaisuusmerkki, jolla vahvistetaan voimassaolevien Eurooppalaisten direktiivien noudattaminen.
	Australian standardien mukainen
US	Kanadan standardien mukainen
	Tätä tuotetta ei saa havittä lajittelemattomissa yhdyskuntajätteissä. Pyydä kierrätyslaitokseta tietoja oikeasta havitystavasta

TURVALLISUUSTIEDOT

Mittari on seuraavien standardien mukainen:

• IEC/EN61010-1 3.painos, UL61010-1 2.painos ja CAN/CSA C22.2 No.61010.1-0.92, pollution degree 2, turvaluokitus CAT III 600V
  IEC/EN61010-2-030
  IEC/EN61010-2-031 mittausjohtoen osalta
  EMCIEC/EN61326-1

Mittausluokka III (CAT III) on rakennusten asennuksissa suoritettavia mittauksia varten. Esimerkit ovat mittauksia jakotauliissa, katkaisijoissa, johdotuksissa mukaan lukien kaapelit, virtakiskoissa,haaroitusrasoioissa,kytkimissä, kiinteiden asennusten pistorasioissa ja teollissessa kaytossa olevissa laitteissa ja erässä muissa laitteissa, esimerkiki si kiinteät moottorit, joilla on psvyä liitäntä kiinteään asennukseen.

Mittausluokka II (CAT II) on tarkoitetti mittauksiin, jotka suoritetaan piirillä, joka on liitety suoraan matalajanniteasennukseen. Esimerkkeinä mittaukset kotitalouden laitteissa, kannettavissa tyokaluissa ja vastaavissa laitteissa.

4! Varoitus : Lue ennen mittarin käytämistä

• Välttäksesi mahdollinen sähköisku tai henkilökohtainen loukkaantuminen, noudata tassa käyttoohjeessa annettuja ohjeita ja käytä mittaria vain kuten tassa käyttoohjeessa on kerrottu.
• Älä käytä mittaria tai mittajtoja mikäli ne näytävän vahingoittuneilta tai mikäli mittari ei toimi oikein. Mikäli toiminnasta on epäilyksiä, tarkistuta mittari.
• Käytä aina oikeaa mittaustoimintoa ja mittausaluetta suorittaessasi mittauksia.
• Irrota mittajohdot mittauskohteesta ennen kuin käannät kiertokytkintä.
• Tarkista aina ennen mittauksia mittarin toiminta, mittaamalla tunnettu jännitteinen kohde. Tarkista toiminta myös mittausten jälkeen.
• Älä koskaan ylitä valitun toiminnon maksimi mittausarvoa (kts. tekniset tiedot), älakä itse mittariin merkittyjä arvoja.
• Ole erityisen varovainen mitatessasi kun: piirin jännite on yli 30VAC, 42VACHuippu tai 60VDC. Naitä jännitteita suurempi jännite altistaa vaaralliselle sahköiskulle.
• Tee mittauskohde jännitteettömäksi ja pura varaukset kaikista suurjännitekondensaattoreista ennen resistanssimittauksia.
• Pida sormet aina mittapäiden sormisuojien takana.
• Älä käytä mittaria rajähdysvaarallisissa tiloissa.
• Irrota mittajohdot mittarista ennen paristokotelon kannen tai mittarin avaamista.

TOIMITUSSISÄLTÖ

Vakiovarusteet:

1 kpl:AM-535-EUR
1 pari mittajohtoja
1 kpl: lampötilamittapää
1 kpl: lamptila-adapteri
1 kpl : Velcro-tarra
1 kpl : 9V (6F22) alkaliparisto (asennettuna)
1 kpl: Manual
1 kpl : Kantapussi

Mikäli jokin näistä on vaurioitunut tai puuttuu toimituksesta, palauta kokopakkaus ostopaikkaan joka vaihtaa sen uuteen.

AM-535-EUR on taydellisesti varustetu yleismittari ammattisahköteknikon tarpeisiin. Mittaa ja tarkista jännite laitteen liittämiseksi tai suorittaaksesi korjauksia, ottaaksesi käyttoën uuden johdotuksen, tarkistaaksesi sahkoliitantöjen jatkuvuuden, yksilöidäksesi palaneet sulakkeet, etisiäksesi vikoja moottorista tai tarkistaaksesi muuntajia. AM-535-EUR-laitteessa on True-rms-tunnistus jännitemittauksen tekemiseksi tarkasti järjestelmissä, joissa on yliaaltovaikutusta, sisäinen lamppu johtoen yksilöinnin mahdollistamiseksi työskenneltäessä pimeissä tiloissa, "kolmas kasi"-anturinpidike ja kontaktiton jännitteen tunnistus. Turvallisuusuokitus on CAT III 600 V.

• Mittaukset: AC/DC-jännite (max 1000VDC & 750VAC), AC/DC-virta, resistanssi, taajuus, kapasitanssi, lampötila
• Erikoistoiminnot: - Kosketukseton jannitteentunnistin - Aänimerkki jatkuvuusmittauksessa - Dioditesti - Data Hold-toiminto - MIN/MAX-muisti - Suhteelliset mittaukset (Rel)
• Taustavalaisto LCD-näytto analogipylväällä
• Mittauskohteen valaisu (taskulamppu-toiminto)
• Automaattinen ja manuaalinen aluevalinta
• Automaattinen sammutus
  Alhaisen paristojannitteen varoitus
• Velcro-tarra mittarin ripustamiseen
• Turvaluokitus: CAT III 600V / CAT II 1000V

MITTAUSTEN SUORITTAMINEN

#

1. Käytä aina oikeata mittautoimintoa ja mittausaluetta mittastensuorittamiseen.
2. Välttäaksesi sahköisku, henkilökohtainen loukkaantuminen tai mittarin vahingoittuminen, tee mittauskohde jannitteettomaksi ja pura varaukset kaikista suurjännitekondensaattoreista ennen resistansi- tai diodimittauksia.
3. Mittajohtojen kytkeminen: a. Kytke maajohto (COM) mittauskohteseen ennen "punaista" johtoa.

b. Mittauksen jälkeen, irrota "punainen" johto mittauskohteesta ennen maajohtoa (COM)

1. Symboli "OL" nakyyy naytollä mikali mitattu arvo ylittä mittarin mittausalueen

Kiertokytkimen asennot

Kytkinasento M	mittautoiminto
V	AC- tai DC-jännitemittaus. Paina Select-nappia valitaksesi AC tai DC.
Ω	Resistanssimittaus
→	Diodimittaus (kynnysjännite)
●	Jatkuvuusmittaus
+	Kapasitanssimittaus
Hz Taajuus	mittaus
°C °F	Lämpötilamittaus. Paina Select-nappia vaihtaaksesi lämpötilayksikkö (°C/ °F)
NCV Kosketukseton jännitteentunnistus
μA mA mA	AC- tai DC-virran mittaus. Paina Select-nappia valitaksesi AC tai DC.

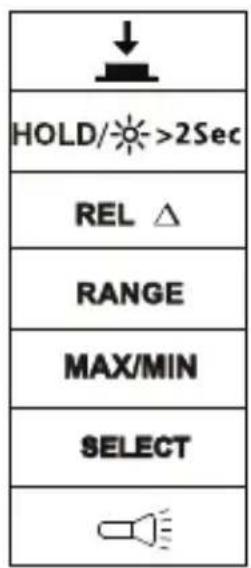

Toimintonapit

Nappi Mittaustoiminto
SELECT	Keltaisen SELECT-napin painaminen vaihtaa mittauistoimtoa (riippuen kiertokytkimen asennosta, esim AC- ja DC-mittauksen vaihto)
HOLD / >2Sec	Senhetken lukema "jäädytty" näytölle / pidä painettuna 2s sytyttäksesi näytön taustavalo.
REL Δ	Suhteellinen mittauistoiminto
RANGE	Automaattinen tai manuaalinen aluevalinta.. Oletusasetus on automaattinen aluevalinta. Paina tätä nappia vaihtaaksesi manuaaliseen aluevalintaan. Pidä tätä nappia pohjassa 2s vaihtaaksesi takaisin automaattisen alueenvalintaan.
MAX/MIN Maksimi-/minimi-lukeman muisti
ΔΔ	Paina sytyttaäksesi tai sammuttaaksesi taskulamppu

Paina attaaksesi käyttoön toiminnon, kun olet asiaankuuluvassa kiertokytkintoiminnossa.

Automaattinen sammutus

Automaattinen sammutusaika on noin 15 minuuttia. Mikäli mittari sammuu, paina jotain nappia palatakesi normalaalin käytötilaan.

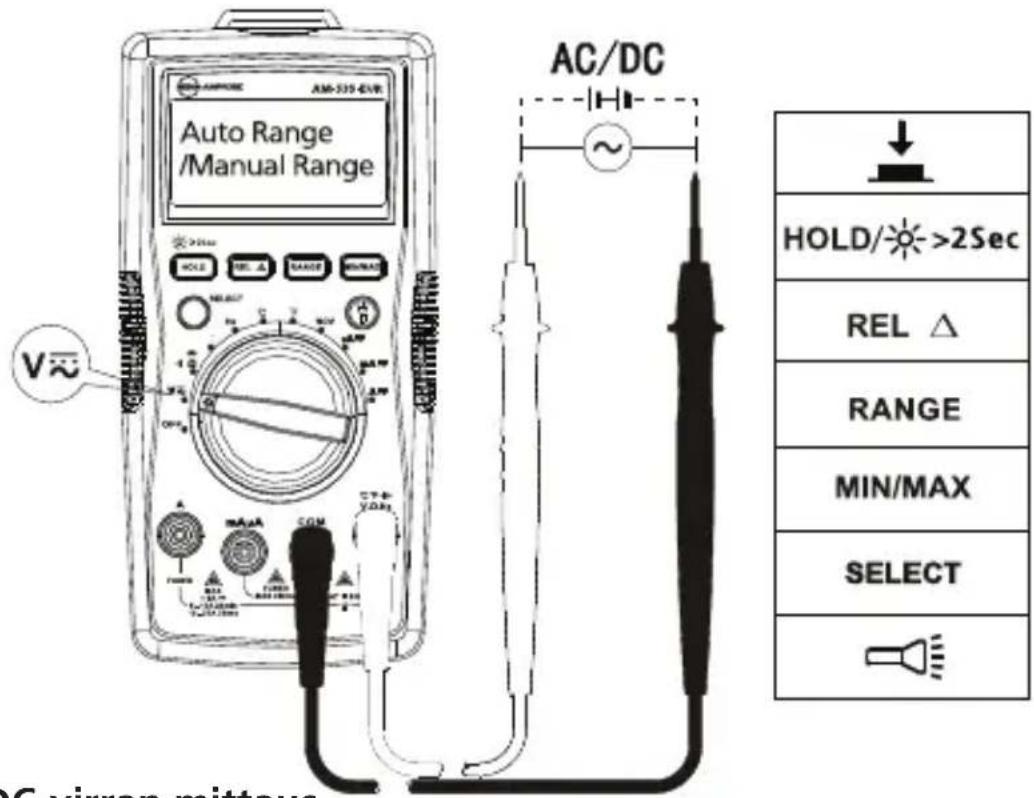

AC- tai DC-jännitteen mittaus

Paina SELECT-nappia valitaksesi AC- tai DC-mittaus

Välttäksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, alä ylitä 1000VAC tai 1000VDC. Mittari antaa änimerkin mikäli ylitetään 750VAC tai 1000VDC,

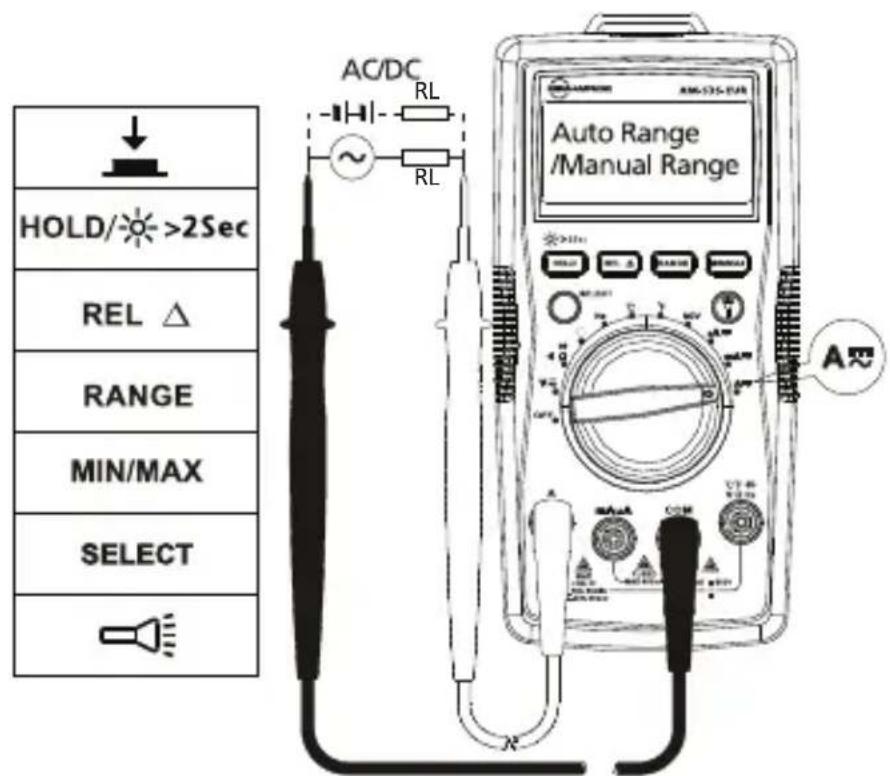

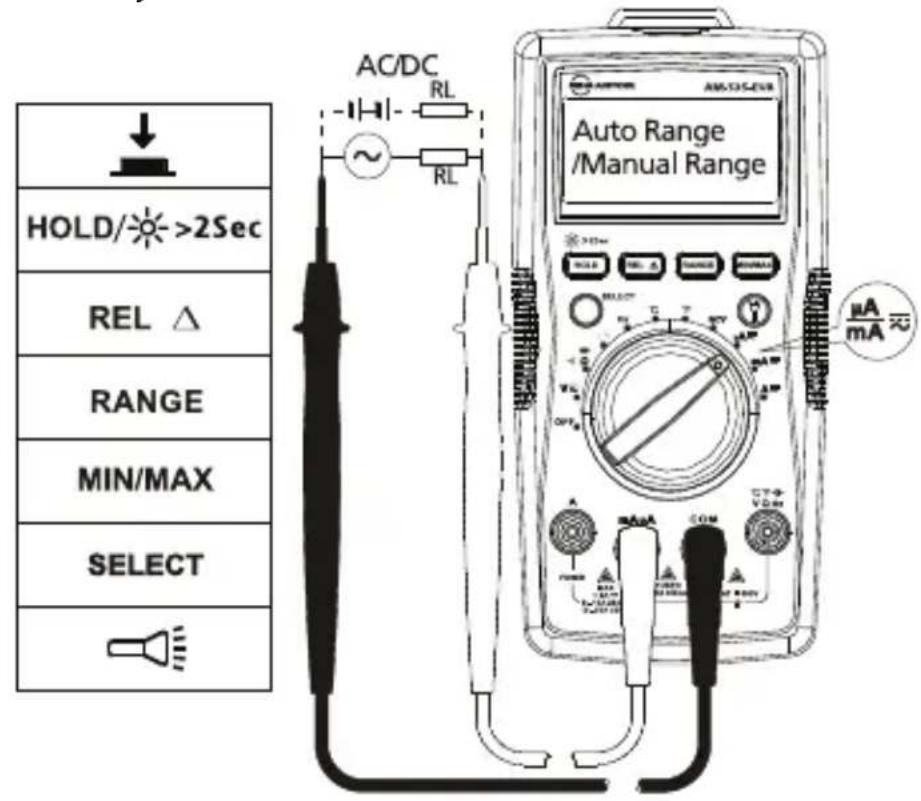

AC- tai DC-virran mittaus

Paina SELECT-nappia valitaksesi joko AC- tai DC-virranmittaustoiminto.

Välttäaksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen:

1. Älä yritä tehdä virtamittausta mikäli avoimen piirin potentiaali maata yasten vlittäa 1000VDC tai 750VAC.
2. Valitse aina oikea mittausalue ja toiminto ennen mittauksen suorittamista.
3. Äla suorita rinnanmittauksia (vaan ainoastaan sarjamittauksia) silloin kun mittaiohdot ovat kytkettyinä virranmittauustuloihin.

4. Kytke mittajohdot virranmittaustuloon (10A/mA) ja mitattavaan piirin ennen kuin kytket testattavaan piirin sahkot.

5. Mittaa virta-arvoja 8-10A ainoastaan enintään 20 minuutin ajan ja anna mittarin sen jälkeen palautua vähintään 10 minuutin ajan enneneuraavaa mittausta.

6. Virta-alueella 10-20 A, mittaa virtaa korkeintaan 30 sekuntia. Odota 10 minuuttia ennen kuin teet toisen mittauksen
7. Mittauksen jälkeen, kytke sahköt.POIS mitattavasta piiristä ennen kuin irrotat mittajohdot.

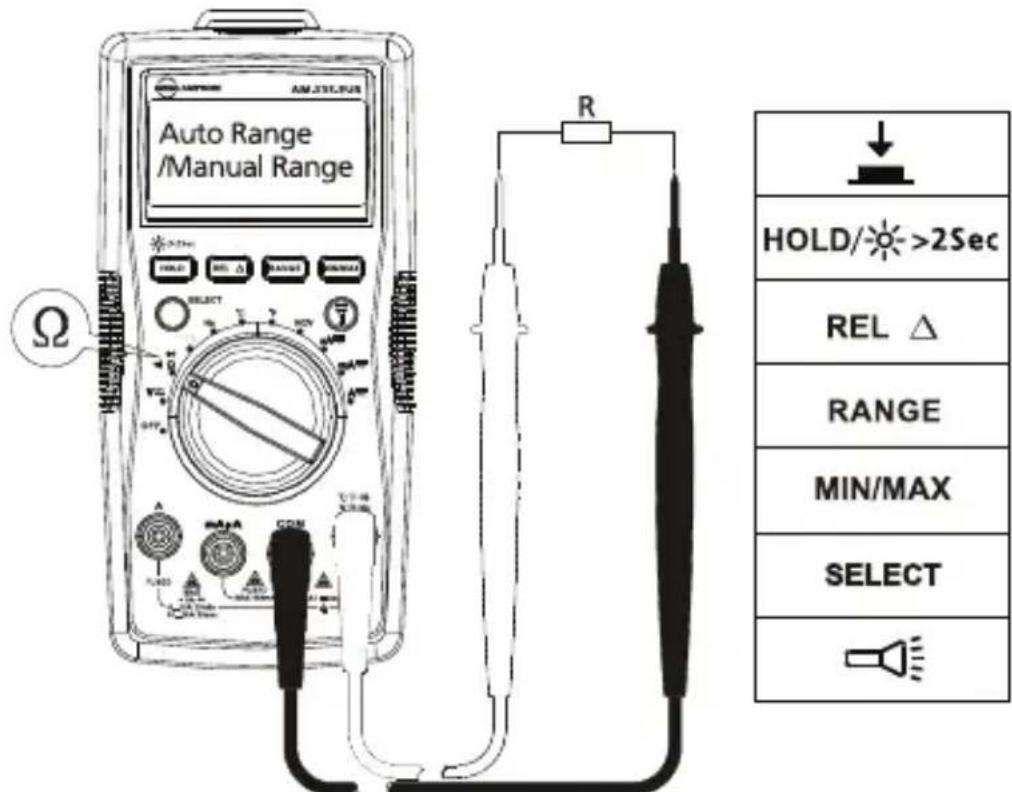

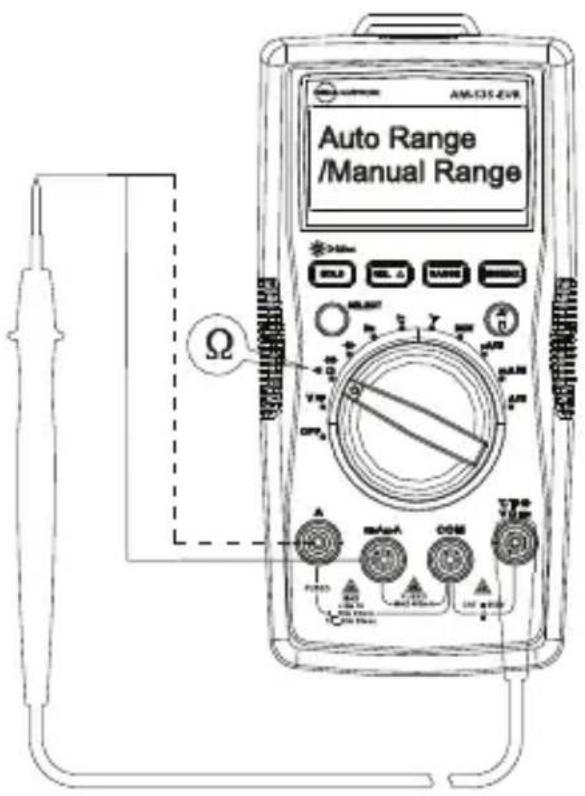

Resistanssin mittaus

Tee mitattava piiri jannitteettomaksi ja pura varaus kaikista korkeajannitekondensaattoreista ennen resistansin mittaamista.

Huomio: Suuremmilla vastusarvoilla (>1M) , voikestaa mututan sekunnin ennen kuin mittaustulos tasaantuu. Alueen ylitys tai avoin piiri ilmaistaan naytolla: OL.

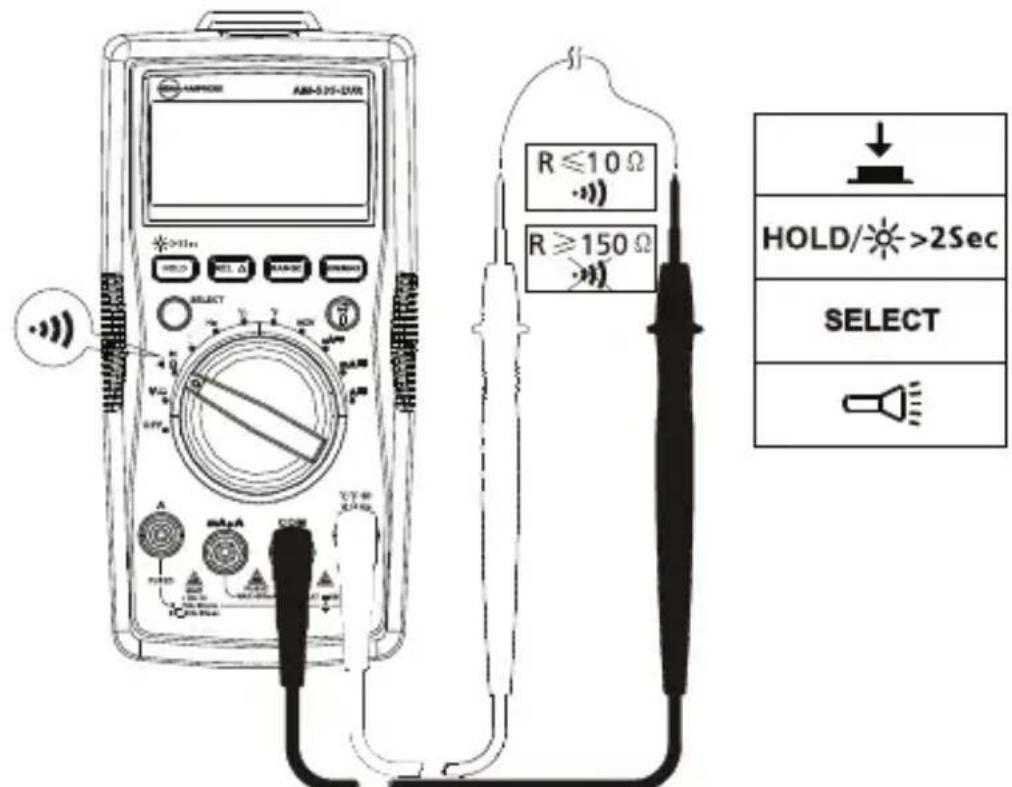

Jatkuvuuden mittaus

Tee mitattava piiri jannitteettomaksi ja pura varaus kaikista korkeajannitekondensaattoreista ennen jatkuvuuden mittamista.

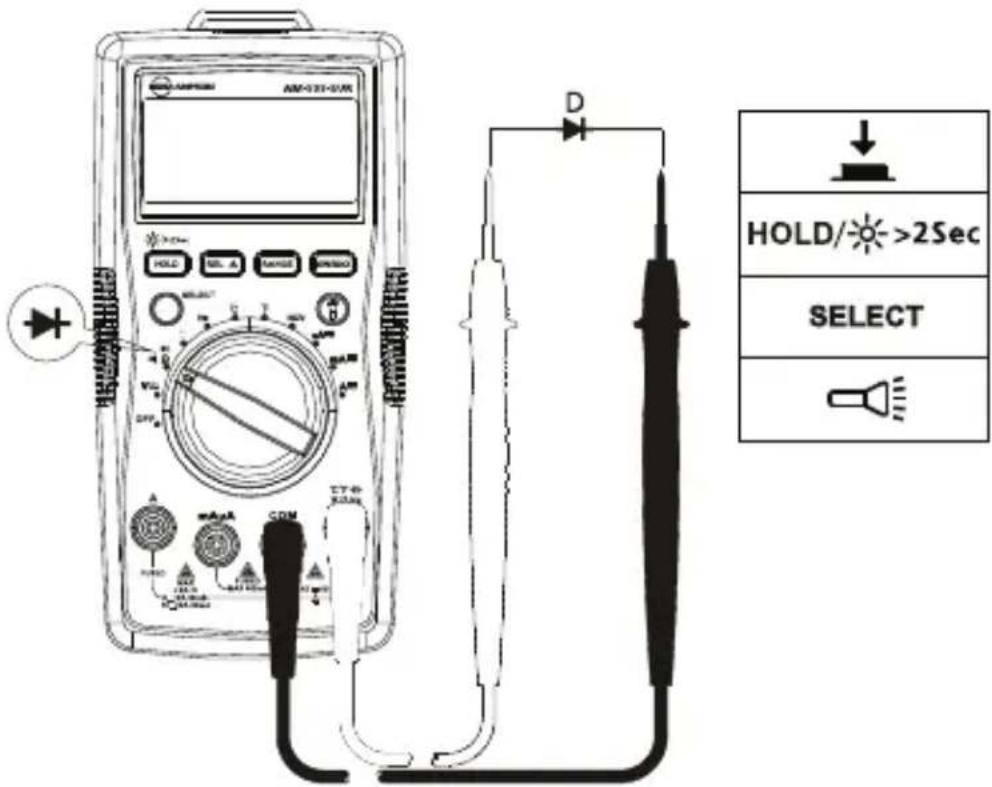

Diodimittaus

Tee mitattava piiri jannitteettomaksi ja pura varaus kaikista korkeajannitekondensaattoreista ennen diodin mittaamista.

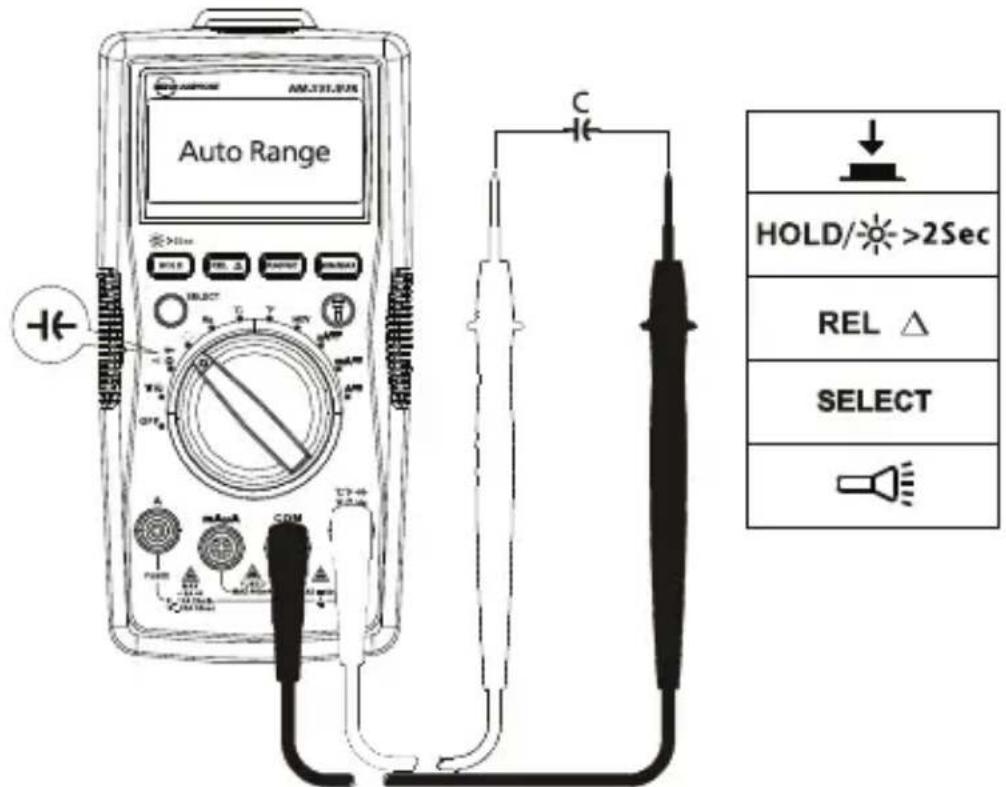

Kapasitanssin mittaus

Tee mitattava piiri jannitteettomaksi ja pura varaus kaikista korkeajannitekondensaattoreista ennen kapasitanssin mittaamista.

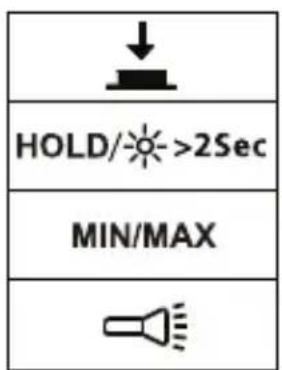

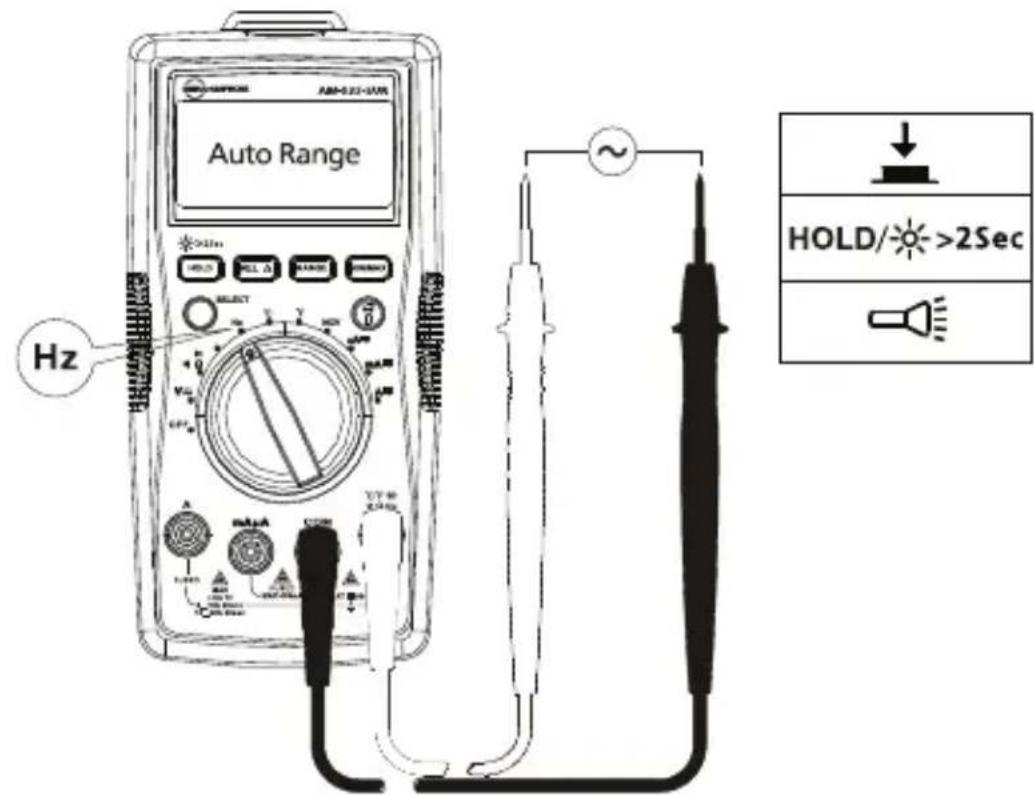

Taajuuden mittaus

Välttäksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, alä ylitä 750V.

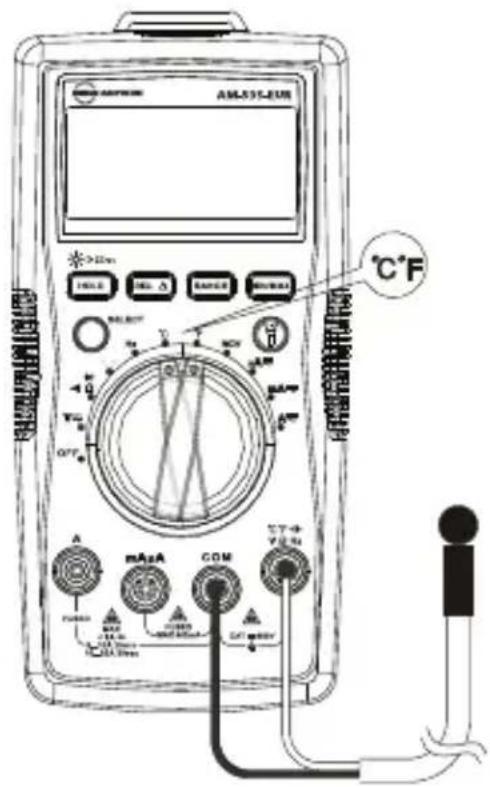

Lampötilan mittaus ^ C / ^ F

4 ！

1. Välttäaksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, alä kosketa tai kytke lampötilamittapäätä mihinkään sahköisiin tai johtaviin osiin

2. K-tyypin termoelementtilampotila-anturi on kayttokelpoinen alle 230^ :een lampotilamittauksiin.

Mittauksen suorittaminen:

1. Kännä kiertokytkin ^ C / ^ -asentoon. Näytöllä nakyy "OL".

2. Kytke K-tyypin termoelementti mittariin käyttaen adaptereria ja kosketa sillä sen jälkeen mitattavaa pintaa.

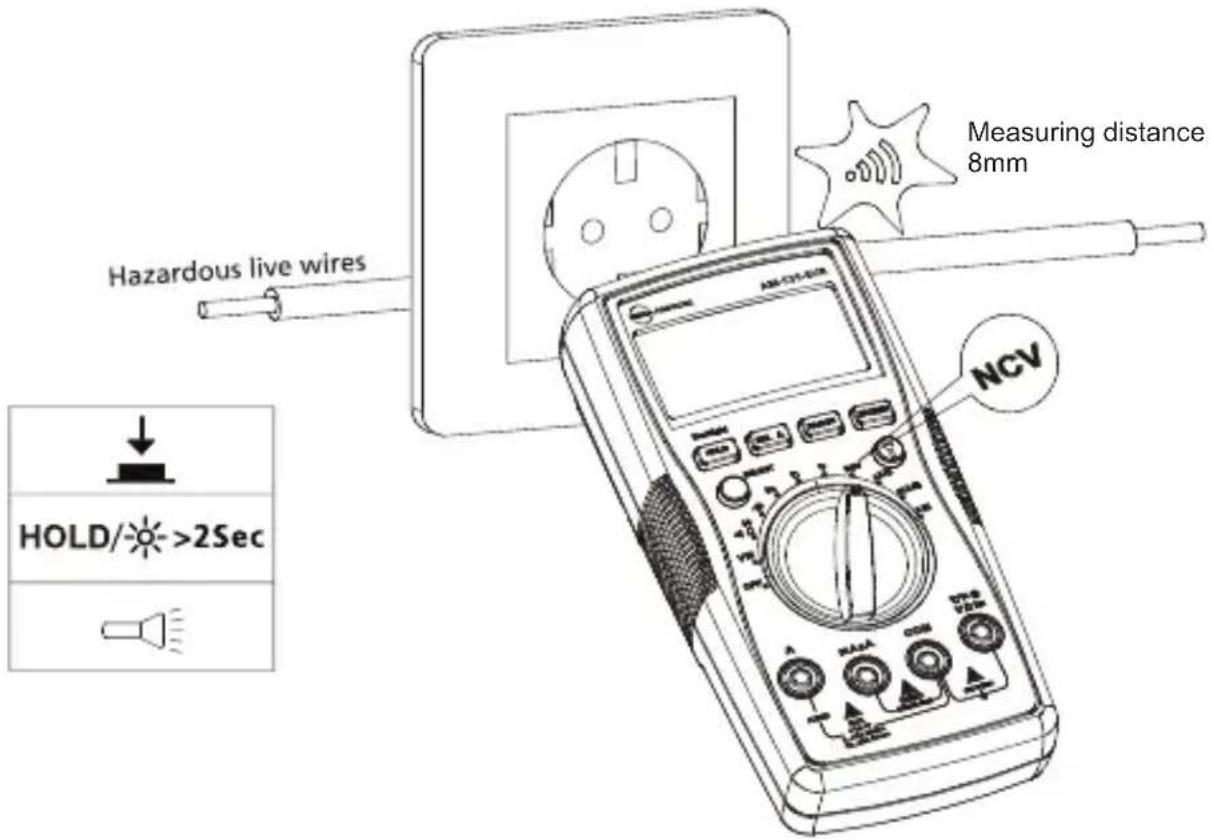

Kosketukseton jannitteentunnistin

1. Välttäaksesi henkilövahingon tai mittarin vahingoittumisen, alä testaa eristamattomilla johdoilla.
2. Summeri soi ja naytössä nakyy "OL", kun tunnistetaan yli 90 V:n acjannite.
3. Äla testaa vaarallisilla yli AC 600 V:n sahköistetyillä johdoilla.
4. Testaa mittari ennen ja jälkeen vaarallisen jännitteen mittausten tunnetulla låhteellä, kuten virtajohdolla tai pistorasialla, varmistaaksesi sen oikean toiminnan, Katso seuraava kuva.
5. NCV-mittauksessa ei tarvita testijhohtoliitantöja.

Aänimerkki kuuluu ja näytöllä nakyy "OL", kun havaitaan yli 90V:n AC-jännite. Etäisyys mitattavan kaapelin ja mittarin valillä tulee olla ≤8mm.

Jannitteen ilmaisu NCV-tilassa ei riitta turvallisuuden varmistamiseen. Tämä toiminto ei sovi jannitteen puutteen testaamiseen.

Tekniset tiedot

Ympäristön lampötila: 73,4°F ±9 (23°C ±5°C); Suhteellinen lampötila: ≤75%
Tarkkuus: ±(% lukemasta + numeroa)

Enimmäisjännite tuloliitännan ja maadoituksen välillä: AC 600Vrms tai DC 600V
Sulake mA μA -tulolle: F1-sulake, 0,5 A H 1 000 V -pikasulake, (6,3×32) mm
Sulake 10 A -tulolle: F2-sulake, 11 A H 1 000 V -pikasulake, (10×38) mm

Maksiminaytto: Dighaalinen 3999 mittauspistettä, paivittä 3/sekunti. Taajuus: 9999 mittauspistettä.

Analoginen osoitinnäytö: 41 segmenttiä, paivittää 30 kerta/sekunti.

Yli alueen ilmaisin: OL

Mittausalue: Automaattinen ja manuaalinen

Korkeus merenpinnasta: Kaytto 2000 m

Käyttolampötila: 0^ +40^ ( 32^ 104^ )

Suhteellinen kosteus: 0^ +30^ ( 32^ 86^) ≤ 75% ; +30^ +40^ ( 86^ 104^) ≤ 50% )

Säilytyslämpötila: -10^ +50^ ( 14^ 122^ )

Sahkömagneettinen yhdenmukaisuus: 1 V/m -RF-kentässä = Märritetty tarkkuus ±5 %

Paristo: 9 V, 6F22, NEDA1604 tai vastaava

Pariston varaus vähissä -merkkivalo

Mitat (× × ) .. 182mm× 90mm× 45mm

Paino: Noin 354g paristot asennettuna

1. DC-jännitteen mittaus

Alue: Erottelukyky: Tarkkuus:
400,0mV 0,1mV	±(0,8 % +3)
4,000V 1mV		± (0,8 % +1)40,00V 10mV
400,0V 100mV
600V 1V ±(1,0	% +3)

Tuloimpedanss: Noin 10 M; (Tuloimpedanss on ≤ 3 GΩ paitsi DC 400 mV -aluella) Ylikuormitussuoja: ±600V

2. AC-jännitteen mittaus

Alue: Erottelukyky: Tarkkuus
400,0mV 0,1mV ±(1,2 % +3)
4,000V 1mV
	±(1,0 % +3)40,00V 10mV
400,0V 100mV
600V 1V ±(1,2 % +3)

Huomio: 400,0mV:n alue käytössä vain manuaialuevalinnalla

Tuloimpedanss: noin 10MΩ

Taajuusvaste: 45-400Hz

Ylikuormitussuoja: 600 Vrms

3. Resistanssimittaus

Alue: Erotteluk	kyky: Tarkkuus
400,0Ω 0,1 Ω	±(1,2 % +2)
4,000 kΩ 1 Ω		±(1,0 % +2)40,00 kΩ
400,0 kΩ 100 Ω
4,000 MΩ	1 kΩ	±(1,2 % +2)
40,00 MΩ	10 kΩ	±(1,5 % +5)

400 Ω:n alue: mitattu arvo = mitattu arvo näytöllä - mittapäiden oikosulkuarvo

Avoimen piirin jannite: noin 0,5V

Ylijannitesuojaus: 750Vrms

4. Jatkuvuus- ja diodimittaus

Alue:	Erottelukky:	Tarkkuus
Jatkuvuus	0,1 Ω	Avoimen piirin jännite on noin 0,5V Mikäli vastusarvo on yli 150 Ω, äänimerkki on pois käytöstä Mikäli vastusarvo on ≤ 10 Ω, äänimerkki on käytöstä.
Diodi	1mV	Näytön alue on 0...2,0V, piidiodin kynnysjännite on yleensä 0,5...0,8V.

Ylijannitesuojaus: 600V

5. Kapasitanssimittaus

Alue: Erotteluk	kyky: Tarkkuus
40,00 nF 10 pF		suhteellisella mittauksella ± (3%+10)
400,0 nF 100 pF		suhteellisella mittauksella ± (3%+5)
4,000 μF 1 nF
40,00 μF 10 nF	±(4 % +5)
400,0 μF 100 nF	±(4 % +5)
4000 μF 1 μF ei	määritelty

Ylijannitesuojaus: 1000V

6. Taajuusmittaus

Alue: Erottelukyky: Tarkkuus
10 Hz - 10 MHz 0,01 Hz-0.01 MHz ±(0,1 % +4)

Ylijannitesuojaus: 750Vpeak

7. DC-virran mittaus

Alue: Erottelukyky: Tarkkuus
μA	400,0 μA 0,1 μA		±(1,0 % +2)
	4000 μA 1 μA
mA	40,00mA 10 μA
	400,0mA 0,1mA
A	4,000A	1mA	±(1,2 % +3)
	10,00A[1,2,3]	10mA

Toiminto	Ylikuormitussuoja	Ylikuormitus
mA /μA	F1-sulake, 0,5 A H 1000 V pikasulake, (6,3×32)mm	Ei sovellettavissa
A	F2-sulake, 11 A H 1000 V pikasulake, (10×38)mm	20 A ylikuormaa enintään 30 sekunnin ajan, vähintään 10 minuuttia.POIS

[1] 8-10 A enintaan 20 minuutin ajan, vahintaan 10 minuuttia pois.
[2] >10 - 20 A ylikuormaa enintaan 30 sekunnin ajan, vahintaan 10 minuuttiaisis.
[3] >10–20 A 30 sekunnin tarkkuus ±(2,0 % + 3 LSD).

1. AC-virran mittaus

Alue: Erottelukyky: Tarkkuus
μA	400,0μA [4]	0,1 μA	±(1,2 % +3)
	4000μA [4]	1 μA
mA	40,00mA [4]	10 μA
	400,0mA [4]	0,1mA
A	4,000A [4]	1mA	±(1,5 % +3)
	20,00A [1,2,3,4]	10mA

Toiminto	Ylikuormitussuoja Ylikuormitus
mA /μA	F1-sulake, 0,5 A H 1000 V pikasulake, (6,3×32)mm	Ei sovellettavissa
10 A	F2-sulake, 11 A H 1000 V pikasulake, (10×38)mm	20 A ylikuormaa enintään 30 sekunnin ajan, vähintään 10 minuuttia.POIS

[1] 8 - 10 A enintaan 20 minuutin ajan, vahintaan 10 minuuttia pois.
[2] >10 - 20 A ylikuormaa enintaan 30 sekunnin ajan, vahintaan 10 minuuttia bois.
[3] >10 - 20 A 30 sekunnin tarkkuus ± (4% +5 LSD).
[4] Taajuusvaste: 45-400Hz

1. Lämpötilamittaus

Alue: Erottelukyky: Tarkkuus
-40 - 0°C	0,1°C @ < 400°C ±3 °C 1°C (@ ≥ 400°C 5%+2°C)
>0 - 100°C ±(1,2%)+3 °C
>100 - 1000°C ±(2,5%+2°C)
-40 - 32°F	0,1°F @ < 752°F %+6 °F 1°F (@ ≥ 752°F
>32 - 212°F ±(1,8
>212 - 1832°F ±(2,5%+4°C)

Ylikuormitussuoja: 600V

Lampötilamittaukseen on käytettäva K-tyypin (nikkeli-kromi/nichrosi) termoparia.

Jos mittari lakkaa toimimasta, tarkista paristo, testijohdot ja muut lisavarusteet ja vaihda, jos on tarpeen.

Tarkasta kahteen kertaan seuraavat:

1. Vaihda sulake tai paristo, mittari ei toimi.
2. Tarkista käytöohjeista mahdolliset virheet laitteen käytössä.

Tee 0,5 A:n SULAKKEEN pikatarkastus:

Vaihe 1: Kaannä kiertokytkin Ω-toimintoon.

Vaihe 2: oikosulku + / / / -liitantä ja mA/μA-liitanta.

Vastuslukema ≤ 1 MΩ:sulake on OK

Vastuslukema "OL":sulake on palanut. Vaihda määrityksen mukaiseen sulakkeeseen.

Tee 10A:n SULAKKEEN pikatarkastus:

Vaihe 1: Kaannä kiertokytkin Ω-toimintoon.

Vaihe 2: oikosulku -/V/Ω/Hz-lliitantä ja A-liitanta.

Vastuslukema ≤ 0,5 :sulake on OK.

Vastuslukema "OL":sulake on palanut. Vaihda maarityksen mukaiseen sulakkeeseen.

mA.uA
≤1M	□	OK
OL	……	@K

Ainoastaan pariston vaihto on käytäjälle salittu toimenpide. Sulakkeenvaihto ja muut korjaustoimenpiteet tulee suorittaa valtuutetussa huoltolikkeessä tai muun patevoityneen huoltohenkilön toimesta.

Mittari voidaan puhdistaa käyttaen mietoa pesuainetta ja vetta. Puhdista mittari hiukan kostutetulla pyyhkeellä ja anna kuivua tãysin ennen käyttoa. Alä käytä liuottimia tai syövytäviä aineita puhdistukseen.

Pariston ja sulakkeen vaihto

! Varoitus

Välttäksesi sähköisku, loukkaantuminen tai mittarin vahingoittuminen:

Irrota mittajohdot ennen mittarin avaamista.

Käytä VAIN oikeita sulakkeita (oikea virta-arvo, katkaisukky, jännite, koko, nopeus etc).

Vaihda paristo heti kun pariston merkkivalo ilmestyy näytölle!.

Vaihda PARISTO seuraavien ohjeiden mukaisesti:

1. Irrota testijohtoanturi mitattavasta piirista.
2. Kytke mittari POIS-asentoon.
3. Irrota ruuvit paristokannesta ja avaa paristokansi.
4. Poista paristot ja vaihda yhteen 9 V (6F22) -paristoon tai vastaavaan. Paristokansi tarjoaa oikean napaisuuden sopivalla rakennemuotoilulla. Asenna paristo paristokanteen.
5. Aseta paristokansi takaisin ja kiinnitä ruuvit.

Paristo: 9 V:n (6F22) paristo tai vastaava

Vaihda SULAKE seuraavien ohjeiden mukaisesti:

1. Irrota testijohtoanturi mitattavasta piirista.
2. Kytke mittari POIS-asentoon.
3. Irrota kotelon ruuvit ja avaa kotelo.
4. Poista rikkoutunut sulake ja vaihda uuteen, märitettyyn sulakkeeseen.
5. Aseta kotelo takaisin ja kiinnitä ruuvit.

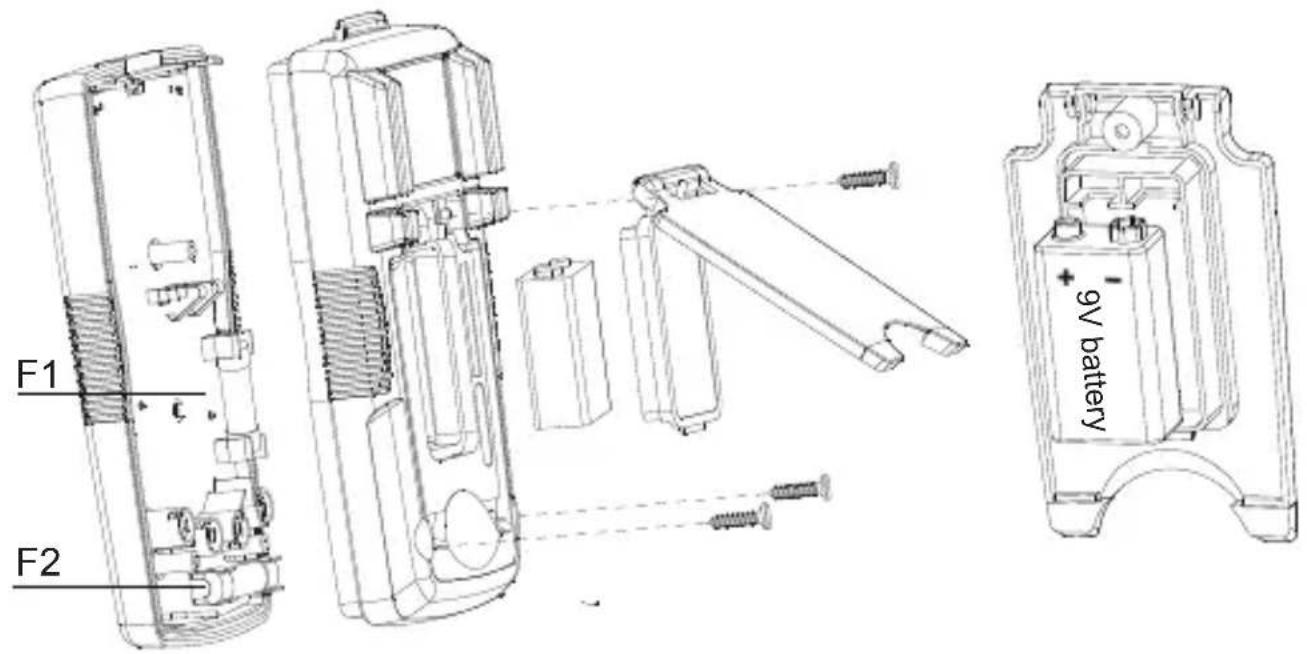

Sulakkeen nimellisarvot:

mA/μA-tuloliitanta: F1-sulake, 0,5 A H 1 000 V -pikasulake, (€,3×32) mm

10 A -tuloliitanta: F2-sulake, 11 A H 1 000 V -pikasulake, ( 10× 38) mm

AM-535-EUR Multimetro digital

Manual do utiliser

6/2015, 6005740 A
