BRUGSANVISNING AM535 FLUKE

Byt BATTERIER enligt nedanstænde steg:

Byt SÄKRING enligt nedanstäende steg:

For a unngå personskade eller skade på mäleren skal du ikke paføre spentning over 600 V AC eller 600 V DC.

Forå unngå personskade eller skade på mäleren skal du ikke påføre spentning over 600V.

Måling av temperatur ^ C / ^ F

4 ！

Lydsignalet hores nár den paviste spenningen er ≥ 90 V, og lydsignalet forblir på. Avstanden mellom ledningen og maleren skal��e ≤ 8 mm.

Dersom maleren ikke fungerer, kontrollerer du batteri, proveledninger og annet tilbehør, og bytt om nødvendig.

Motstandsmåling ≤ 1 MΩ:sikringen er OK

Motstandsmåling ≤ 0,5 Ω:sikringen er OK.

Unngå personskade eller skade på maleren:
Koble fra prøveledningene før du apner dekselet.

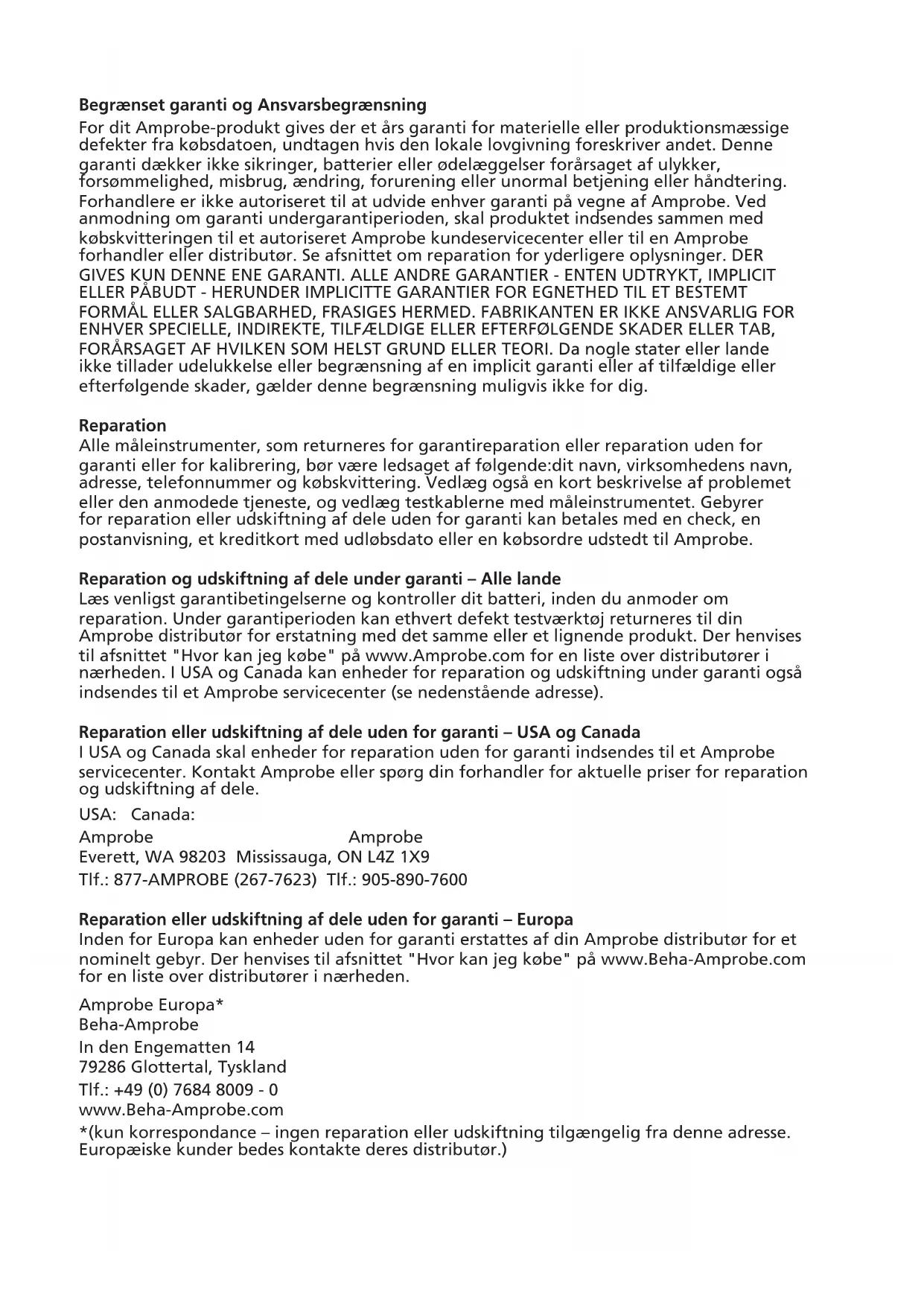

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-product gives der et Års garanti for materielle erer produktionsmaessige defekter fra kobsdatoen, undtagen hvis den lokale lovgivning foreskriver andet. Denne garanti dækker不解 sikringer, batterier erler odelæggelser forårsaget af ulykker, forsommelighed, misbrug,ænding,forurening erler unnormal betjening erler handtering. Forhandlere er不解 autoriseret til at udvide enhver garanti pa vegne af Amprobe. Ved anmodning om garanti undergarantiperioden, skalproduktet indsendes sammen med købskvitteringen til et autoriseret Amprobe kundeservicecenter erler til en Amprobe forhandler erler distributør. Se afsnittet om reparation for yderligere oplysninger. DER GIVES KUN DENNE ENE GARANTI. ALLE ANDRE GARANTIER -ENTEN UDTRYKT, IMPLICIT ELLER PABUDT - HERUNDER IMPLICITTE GARANTIER FOR EGNETHED TIL ET BESTEMT FORMAL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHVER SPECIELLE,INDIREKTE, TILFAELDIGE ELLER EFTERFOLGENDE SKADER ELLER TAB, FORÄRSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da nogle stater erler lande ikke tillader udelukkelse erler begraensning af en implicit garanti erller af tilfaeldige erler afterfolgende skader, gælder davon begrænsning muligvis不解 for dig.

Reparation

Alle majeinstrumenter, som returneres for garantireparation aller reparation ut den for garanti aller for kalibrering, bør vare ledsaget af ffolgende:dit navn, virksomhedens navn, adresse, Telefonummer og kobskvittering. Vedlag ogsa en kort beskrivelse af problemet aller den anmodeede tjeneste, og vedlag testkablerne med majeinstrumentet. Gebyrer for reparation aller udskiftning af dele ut den for garanti kan betales med en check, en postanvisning, et kreditkort med udlodsato aller en kobsordre udstedt til Amprobe.

Reparation og udskiftning af dele under garanti - Alle lande

Læs venligst garantibetingelserne og kontROLLER dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Amprobe distributør for erstatning med det samme eller et lignende produkt. Der henvises til afsnittet "Hvor kan jeg kobe" på www.Amprobe.com for en liste over distributør iærheden. I USA og Canada kan eheder for reparation og udskiftning under garanti øgså indsendes til et Amprobe servicecenter (se nedenstående adresse).

Reparation aller udskiftning af dele.uden for garanti - USA og Canada

I USA og Canada skal enheder for reparation uten for garanti indsendes til et Amprobe servicecenter. Kontakt Amprobe ell sporg din forhandler for aktuelle priser for reparation og udskiftning af dele.

USA: Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

TIf.: 877-AMPROBE (267-7623) TIf.: 905-890-7600

Reparation aller udskiftning af dele.uden for garanti - Europa

Inden for Europa kan enheder.uden for garanti erstatte af din Amprobe distributør for et nominelt gebyr. Der henvises til afsnittet "Hvor kan jeg kobe" på www.Beha-Amprobe.com for en liste over distributører iærheden.

Amprobe Europa*

Beha-Amprobe

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

www.Beha-Amprobe.com

*kun correspondence - ingen reparation aller udskiftning tilgengelig fra deutsche. Europaeiske kunder bedes kontakte deres distributor.)

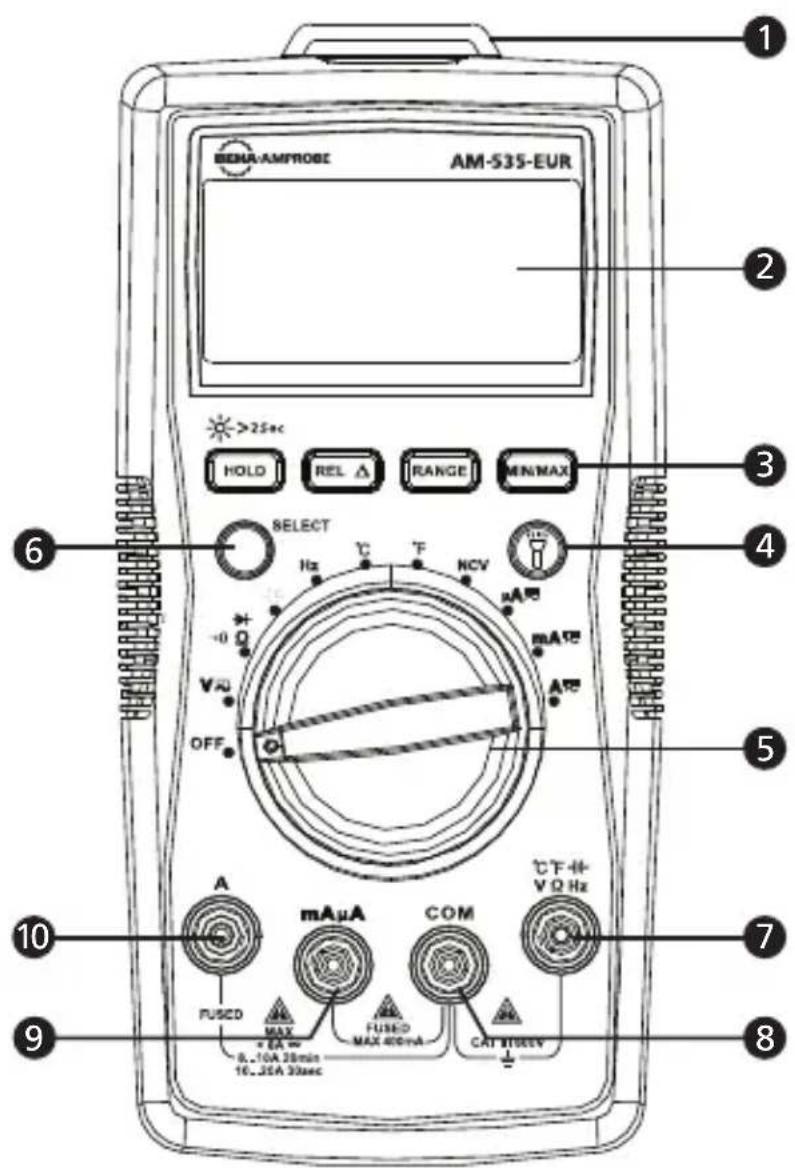

1 Lommelygte
4 Knap til lommelygte
LCD-skaerm
5 Drejeomskifter
3 Funktionskapper
Knappen SELECT til valg af Funktion
Indgangsterminal for maling af spending, diode, kapacitet, modstand, kontinuitet og temperatur
COM-terminal (retur) for alle malinger
9 Indgangsterminal for maling af AC/DC mA/uA
10 Indgangsterminal for måling af AC/DC A op til 10 A

Skærm

1 Måleinstrumentet vælger området med den bedste oploşning
2 Jævnstrøm
3 Negativ aflaesning
4 Vekselström
5 Indikator for lavt batteri
Lagring af data
Diodetest
8 Kontinuitetstest
9 Relativ nul-tilstand
10 Non-kontakt spænding
11 Måleenheder for modstandstest
12 Maleenheder for frekvenstest
13 Maleenheder for spandingstest
14 Maleenheder for strømtest
15 Maleenheder for kapacitetstest
16 Automatisk slukning
17 Maksimum/minimum aflaesning hukommelse
18 Maleenheder for temperaturtest
19 Analog visning af sobjlegraf

INDHOLD

SYMBOL 2
SIKKERHEDSOPLYSNINGER 2
UDPAKNING OG INSPEKTION 3
FUNKTIONER. 4
UDFORE MÄLINGER 5
Måling at AC og DC spænding. 6
Måling at AC og DC strøm. 7
Måling af modstand 8
Måling af kontinuitet 9
Måling af diode 9
Måling af kapacitet. 10
Måling af frekvens 10
Måling af temperatur ^ C / ^ F 11
Non-kontakt spænding detekteringstilstand. 12
SPECIFICATIONER 13
VEDLIGEHOLDELS 16
UDSKIFTNING AF BATTERIER OG SIKRING 17

SYMBOLER

4	Advarsel! Risiko for elektrisk stød.
1	Advarsel! Der henvises til forklaringen i这部分 brugervejledning.
~	Vekselstrøm (AC)
-	Jævnstrøm (DC)
	Apparatet er beskyttet med dobbelt isolering eller forstærket isolering
=	Jord (asse)
·	Hørlig tone
	Batteri
CE	Opfylder kravene i de europæiske direktiver
	Overholder relevante australske standarder
US	Canadian Standards Association (NRTL/C)
	Dette produit på ikke bortskaffes som usorteret husholdningsaffald. Skal bortskaffes ved et kvalificeret genbrugscenter.

SIKKERHEDSOPLYSNINGER

Spændingstesteren opfylder kravene i:

IEC/EN 61010-1 3. udgave, UL61010-1 2. udgave og CAN/CSA C22.2 nr. 61010.1-0.92 til kategori I1 600V_r forureningsgrad 2

IEC/EN 61010-2-030

IEC/EN 61010-2-31 for terminaler

EMC IEC/EN 61326-1

Målingskategori III (CAT III) er for mälinger, der udføres i

bygningsinstallationer. Der vises eksempler på målinger på distributionstavler, hovedafbrydere, ledningsføring, herunder kabler, bus-bars, forbindelsesbokse, kontakter, stikkontakter i feste installationer samt udstyr til industriel brug og andre apparater, f.eks. stationære motorer med permanent tilslutning til feste installationer.

Målingskategori II (kategori II) er for mälinger udført på kredsløbet, som er direkte forbundet til lavspændingsinstallationen. Der vises eksempler på mälinger på husholdningsapparater, transportabelt værktøj og lignende udstyr.

Advarsel: Laes inden ibrugtagning

• Følg disse anvisninger for at undgå elektrisk stød aller personlige kvæstelser, og brug kun@maleinstrumentet som specificeret i denen brugervejledning.
• Brug ikke@maleinstrumentetEllerterminalerne,hvis de er beskadigedeellhvismaleinstrumentetikkevirkerkorrekt. Hvis du er i tvivl,bor du fàmaleinstrumentetkontrolleret af en servicetekniker.
• Brug altid de korrekte Funktioner og moleområder.
• Inden du drejer på drejeomskifteren for valg af Funktionsområde, skal du frakoble terminalerne fra kredsløbet.
• Kontroller mäleinstrumentets drift ved at**) en kendl spændingskilde.
• Tilfor ikke mere end den nominelle spænding, som markeret på@maleinstrumentet, imellem terminalerne eller imellem hvørterminal og jord.
• Udvis forsigtighed, när du arbejder med spændinger på over 30 V AC rms, 42 V AC spids eller 60 V DC. Disse spændinger udgør en risiko for elektrisk stød.
• Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.
• Brug/DD.
• Brug/DD.
• Brug/DD.
• Brug/DD.
• Brug/DD.
• Brug/DD.
• Brug/DD.
• Brug/DD.
• När du bruger terminalerne, skal du holde fingre ne bagved fingerbeskyttelsen.
• Fjern terminalerne fra måleinstrumentet, inden du abner måleinstrumentets cabinet erler batteridækslet.

UDPAKNING OG INSPEKTION

Din forsendelsespakke skal indeholde:

1 AM-535-EUR
1 Testkabler
1 Temperatursonde
1 Velcro-rem

1 9 V (6F22) batteri (installeret)

1 Brugervejledning
1 Bæretaske

Hvis nogle dele er beskadiget aller mangler, skal du returnere den komplette pakke til stedet, hvor du kobe det for at færstattet pakken.

AM-535-EUR er et fuldt udstyret multimeter til den professionelle elektriker. Mål og kontROLLER tilstedeværelse af spænding for at forbinde apparatet ellertil at udføre reparationer, kontROLLER ny ledningsføring, kontROLLER kontinuitet af elektriske forbinderser, identificer ødelagte sikringer, fejlsøge motorer ullkontroller transformatorer. AM-535-EUR er udstyret med en sensor til målingaf virkelig rms spændinger præcist på systemer, som berøres af harmoniske signaler; den indbyggede lommelygte gør det muligt at identificere farven afledninger ved arbejder ved)darlig belysning,en "tredjehands" holder og non-kontakt detektering af spænding. Sikkerhedsklasse kategori I1 600 V.

• Målinger: Spænding op til 600 V AC og 600 V DC, AC/DC-strøm, modstand, frekvens, kapacitet, temperatur.
• Frekvens, kapacitet, driftscyklus for fejlsøgning
• Specielle Funktioner:
• Non-kontakt detektering af spænding
• Hørbar kontinuitet
• Diodetest
• Baggrundsbelyst LCD-skærm med analogøjlegraf
• Begivenheder:
• Lagring af data
• MAKS/MIN hukommelse
• Relativ nul-tilstand
• Indbygget arbejdslys (lommelygte)
• Plads til opbevaring af terminaler og "tredjehandsholder"
• Automatisk aller manuel område
• Automatisk slukning
• Advarsel ved lavt batteriniveau
• Velcro-rem til at ophange et malinstrument
• Sikkerhed: Kategori III 600V

UDFØRE MÁLINGER

4 ！

1. Brug de korrekte Funktioner og moleomrader.
2. For at undgå elektrisk stød, personlige kvæstelser eller beskadigelse af mæleinstrumentet, skal du frakoble strømkredsløbet og aflade alle højspændingskondensatorer inden udførelse af måling af modstand og diode.

3. Sādan forbinder du terminalerne:

4. Forbind common (COM) terminalen til kredsløbet, inden du forbinder den strømførende ledning.

5. After måling skal du fjerne den strømførende ledning, inden du fjerner common (COM) terminalen fra kredsløbet.

6. Der vises et symbol "OL" på LCD-skaernen, nag malingen gär.uden for området.

Positioner af drejeomskifter

Positioner af drejeomskifter	Målingsfunktion
V ≈	Måling af AC- eller DC-spænding (brug knappen SELECT til at skifte til AC eller DC).
Ω	Måling af modstand
➔	Måling af spænding af diode PN-forbindelse
●●)	Måling af kontinuitet
+	Måling af kapacitet
Hz Måling	af frekvens
°C °F Måling	af temperatur
NCV Non-kontakt spænding
μA mA ≈ A ≈	Måling af AC-ller DC-strøm (brug knappen SELECT til at skifte til AC eller DC).

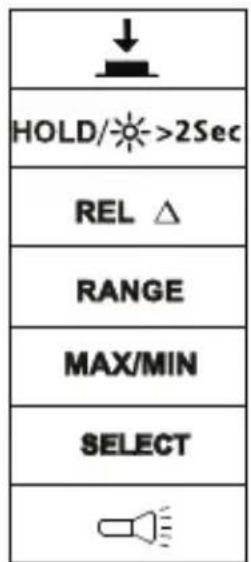

Funktnsknapper

Trykknap Målingsfunktion
SELECT	Skift imellem AC eller DC. Tryk på den gule knap SELECT til valg af Funktion for at vælgge andre@målefunktioner på drejeomskifteren.
HOLD / >2Sec	Skærmen fast fryser den aktuelle aflæsning/Tryk i 2 sekunder for at tænde for baggrundslys for LCD-skærmen.
REL Δ	Relativ nul-tilstand
OMRÅDE	Skift imellem manuel eller automatisk område.Standardindstilling er automatisk område. Tryk på knappen for at skifte til manuelt område (valgbare oplosninger). Tryk i 2 sekunder for at vende tilbage til automatisk område.
MAKS/MIN	Maksimum/minimum aflæsning hukommelse.
Δ	Lommelygte

Tryk på at aktivere Funktionen ved den relevante drejeomskifterfung.

Automatisk slukning

Automatisk slukning:After ca. 15 minutter.

När mäleinstrumentet er i tilstanden automatisk slukning, skal du trykke på en vilkårlig knap for at genoptage normal drift.

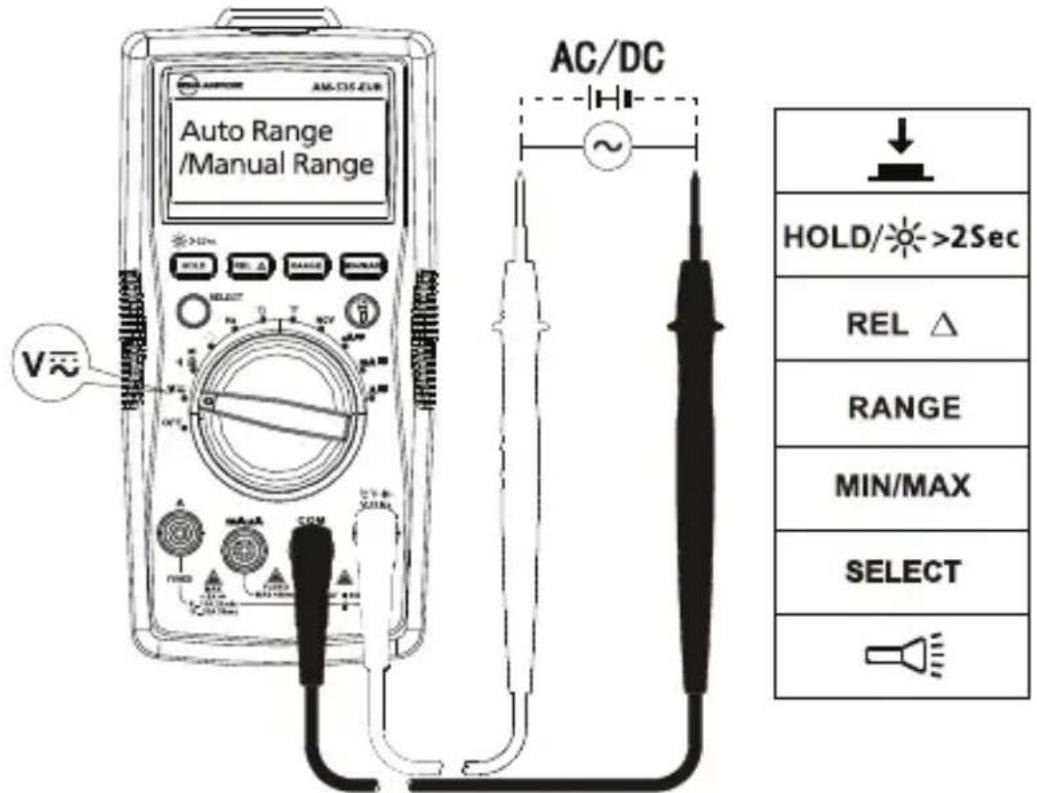

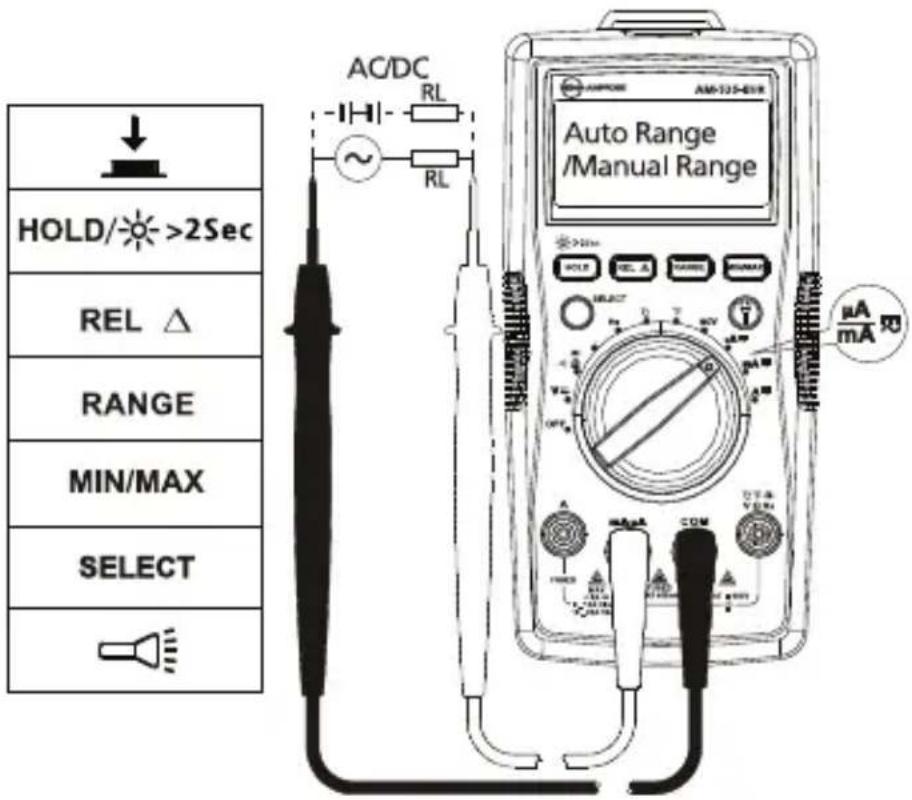

Måling at AC og DC spænding

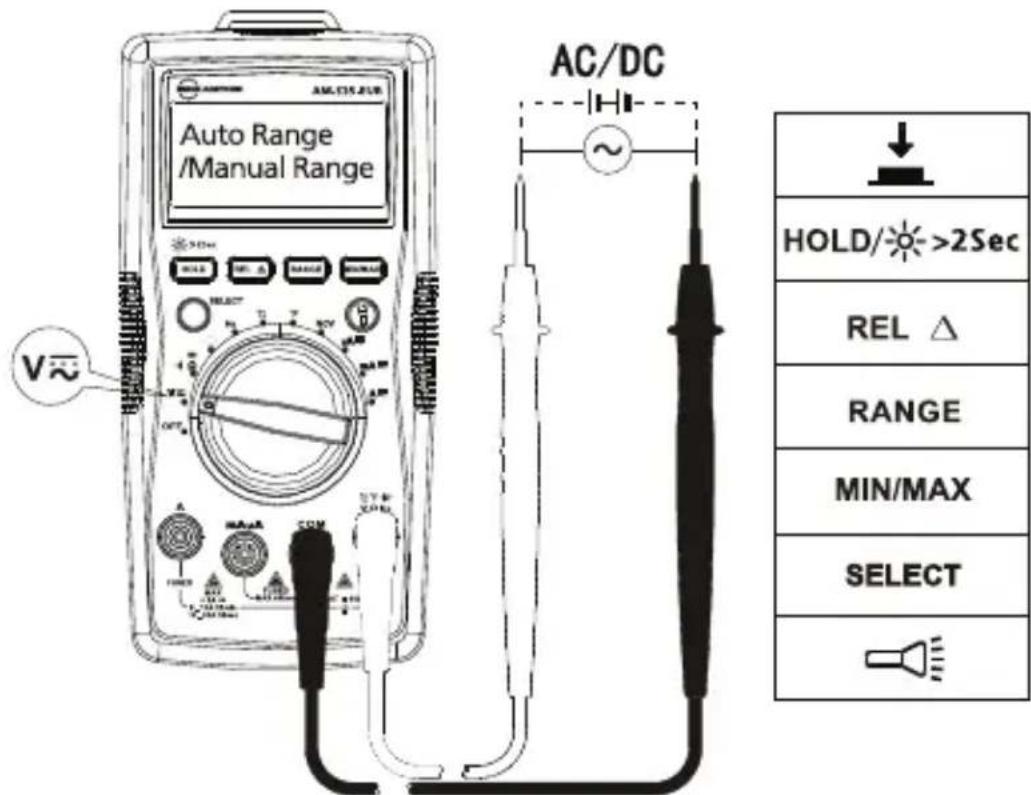

Tryk på knappen SELECT for at vælgé funktionen til måling af AC- eller DC-strøm.

For at undgå personlige kvæstelser eller beskadigelser på

mäleinstrumentet, má du ikke tilføre spændinger, som overstiger 600 V AC eller DC.

Tryk på knappen SELECT for at vælge funktionen til måling af AC eller DC-strøm.

For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet:

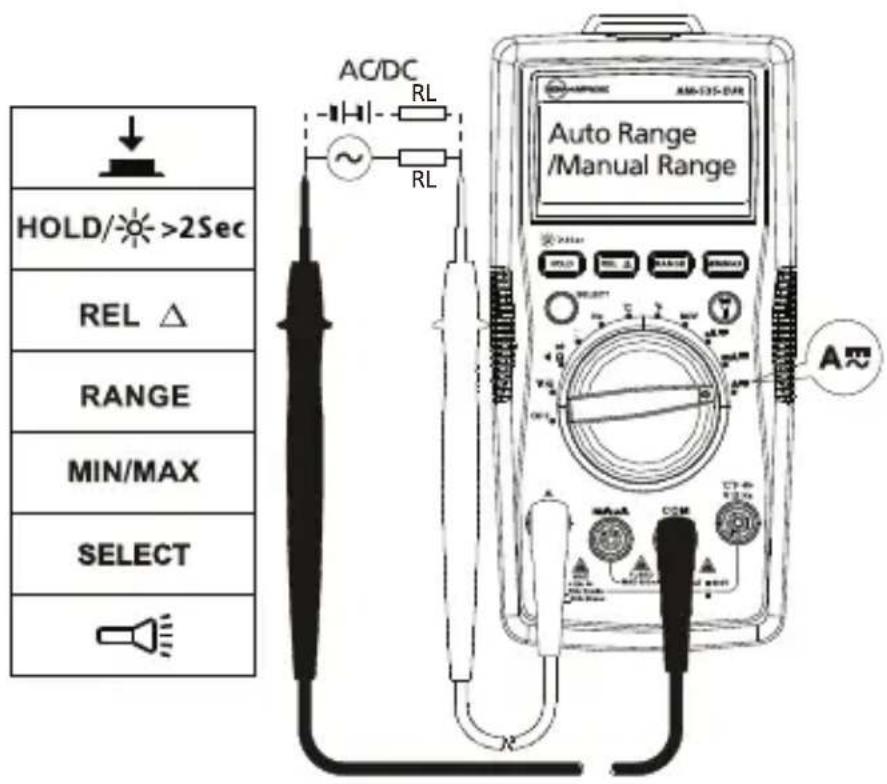

1. Forsog ikke at udføre en måling af strøm inden for kredsløbet,ningar det abne kredsløbspotentiale til jord overstiger 600 V AC eller DC.

2. Brug de korrekte Funktioner og moleomrader.

3. Placer ikke terminalen parallelt med et kredsløb,ningar terminalerne er forbundet til strømterminalerne.

4. Forbinde terminalerne til den korrekte indgangsterminal A/mA A og til kredslobet, inden du tænder for strømmen til kredslobet under malingen.

5. For strømområdet fra 8-10 A, på du ikke strømmen i længere end 20 minutter. Vent i 10 minutter, inden du udforer den næste maling

6. For strømområdet fra >10 - 20A , på du ikke male strømmen i længere end 30 sekunder. Vent i 10 minutter,inden du udforer den æste maling

7. After måling skal du slukke for strømmen til kredsløbet, inden du fjerner terminalerne fra kredsløbet.

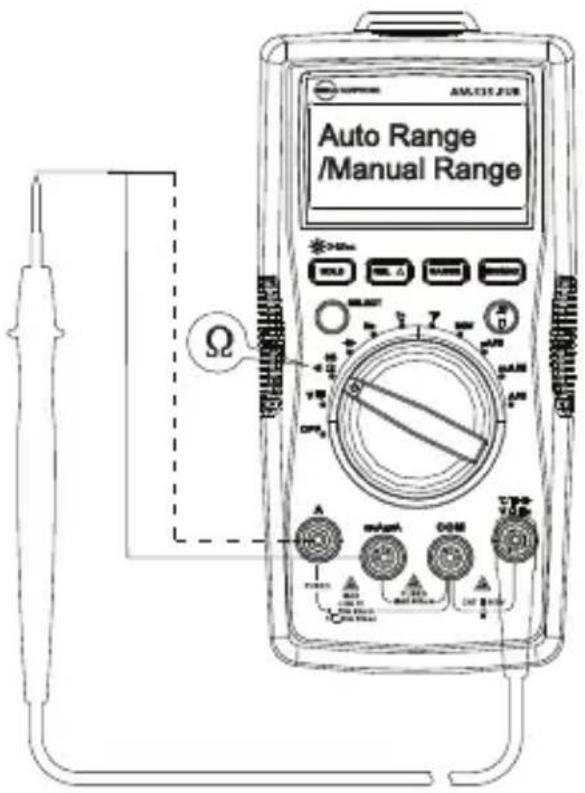

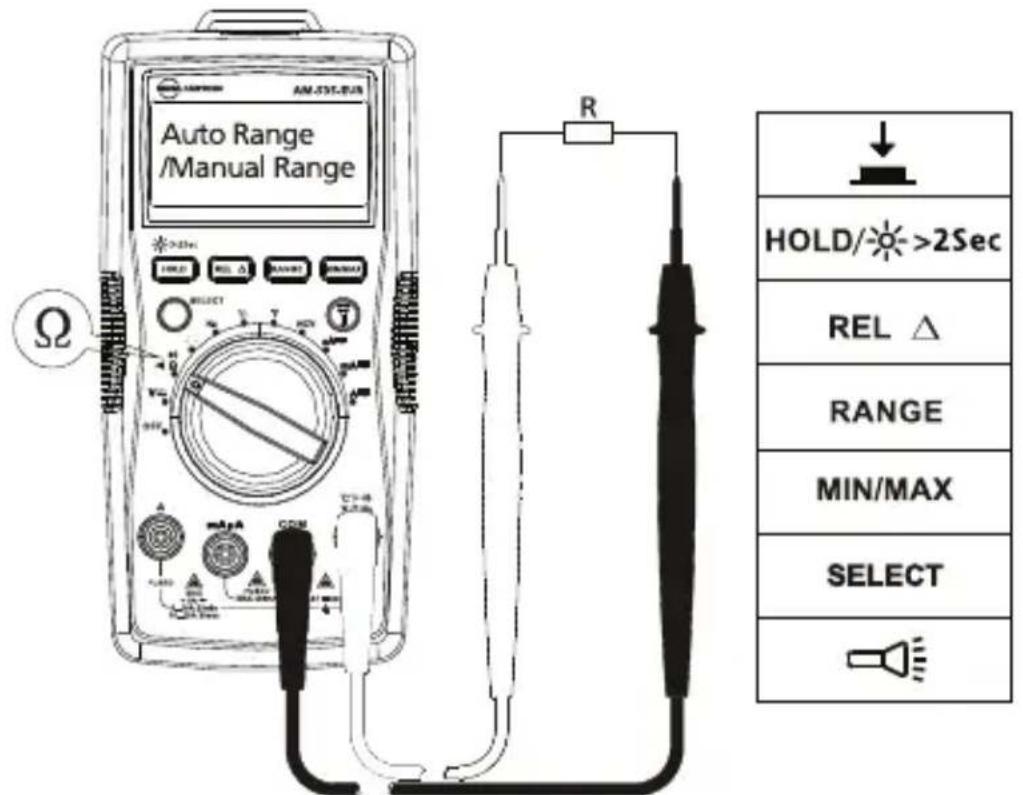

Måling af modstand

Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.

Bemærk: Ved måling af en større modstand (>1M) , kan det tage nogle få sekunder, inden aflæsningen er stabil.

Indikation af overspænding eller abent kredsløb: OL

Måling af kontinuitet

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af kondensatorer.

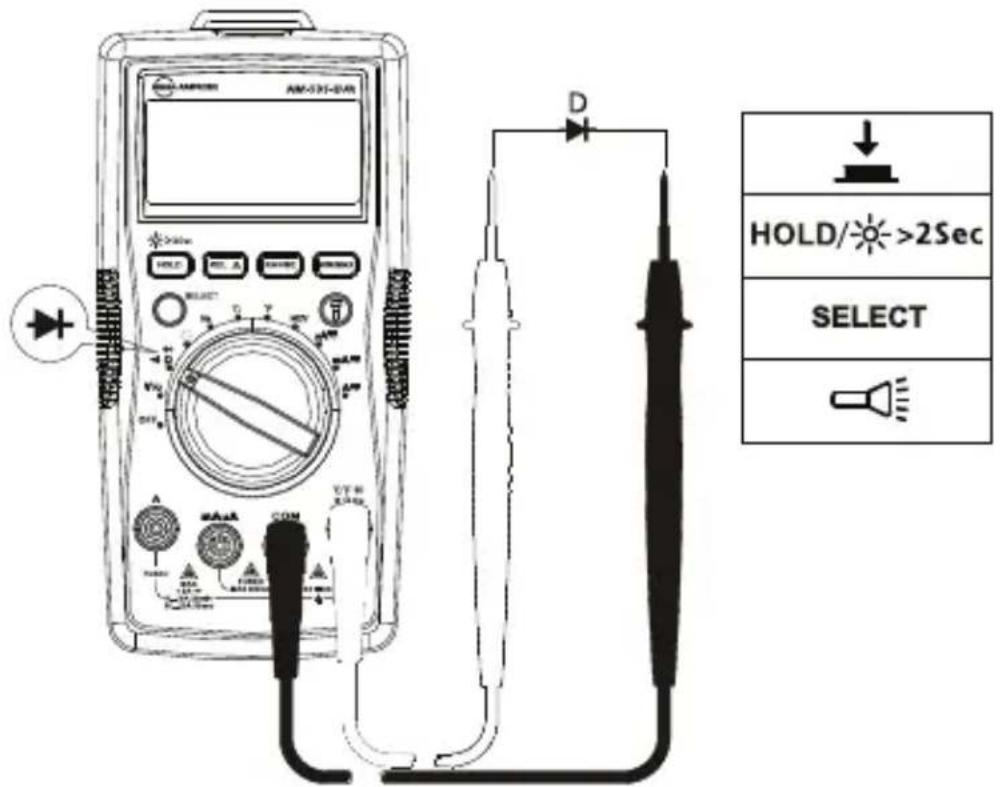

Måling af diode

Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.

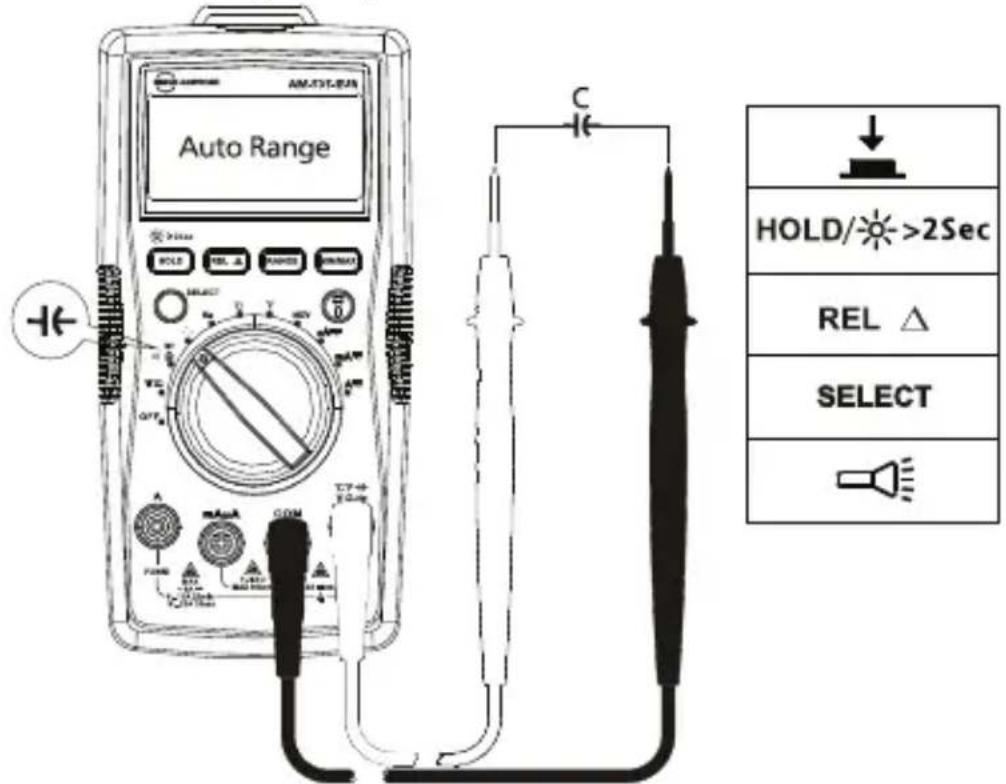

Måling af kapacitet

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af kapacitet.

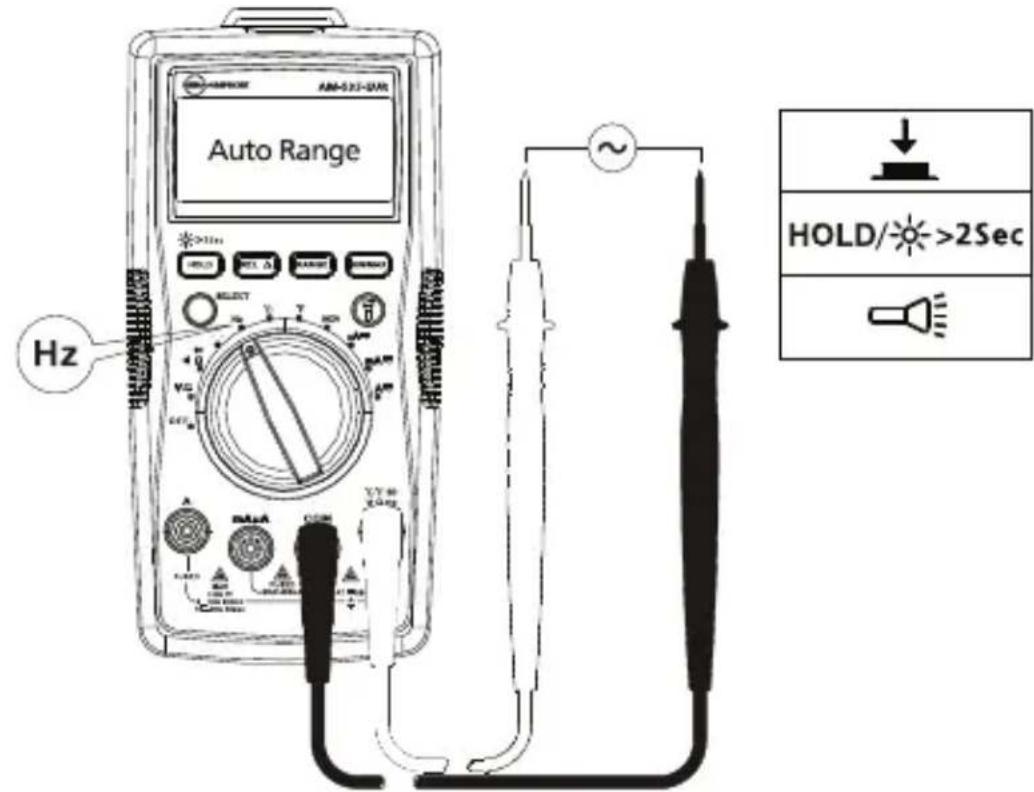

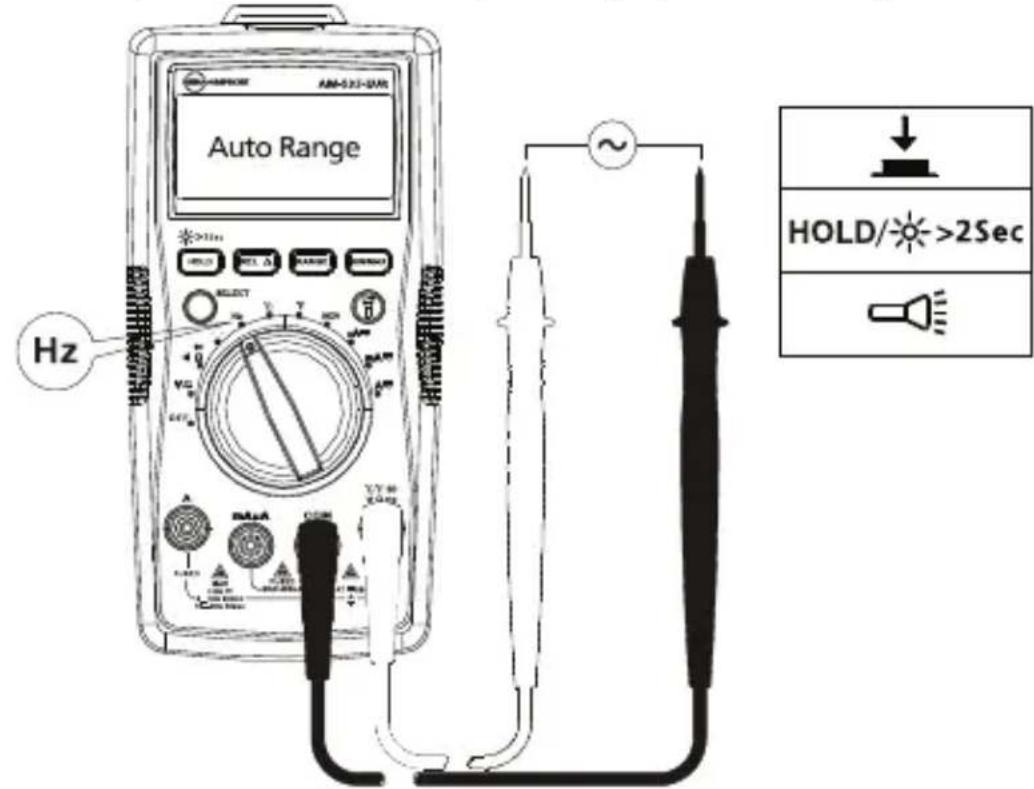

Måling af frekvens

For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet,omaly du ikke tilføre spændinger, som overstiger 600 V.

Måling af temperatur ^ C / ^ F

4 ！

1. For at undgå personlige kvæstelser eller beskadigelser på maleinstrumentet,omaly du ikke forbinde temperatursonden til ledende dele.
2. Temperatursensoren af K-typen (nikkel-krom/nichrosi) termokobling ergnet til maling af temperaturer under 230^ (446^)

Sadan udforer du en maling:

Trin 1: Sæt drejeomskifteren til position °Celler °F. Skærmen viser "OL".

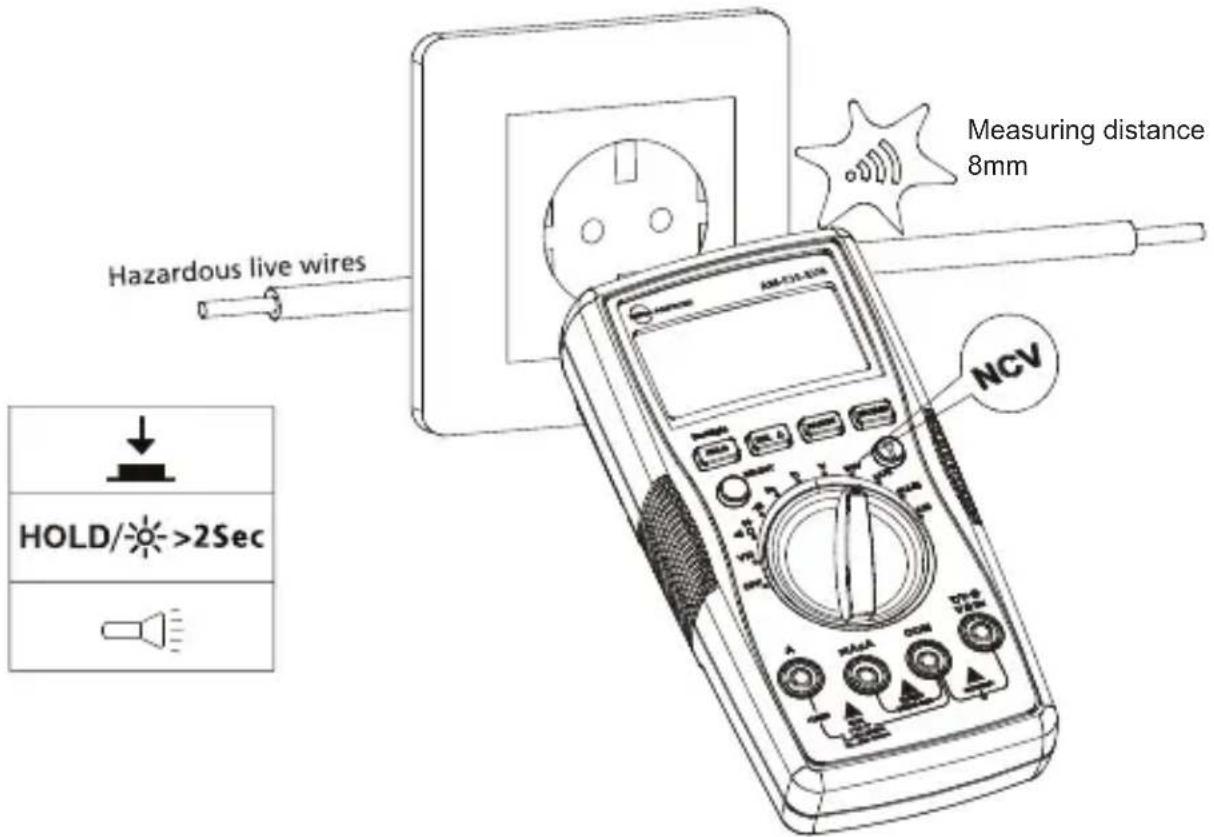

Non-kontakt spænding detekteringstilstand

1. For at undgå personlige kvæstelser eller beskadigelser på maleinstrumentet,omaly du ikke@måle på ilke-isolerede ledninger.
2. Summeren afgiver en lyd og skærmen viser "OL", nr der detekteres en AC-spænding på over 90 V AC.
3. Foretag/DD: malinger paa farlige stromforende ledninger med hoge spending end 600 V AC.
4. Før og after malinger af farlige spændinger, skal maleinstrumentet kontrolleres ved at malen kendt kilde, som f.eks. en stikkontakt for at sikre korrekt drift. Se nedenstæende illustration.
5. I NCV-tilstand kræves der ingen forbindelse af terminalerne til emnet ved NCV-måling.

Summersen afgiver en lyd, nár der detekteres spændinger ≥90 V. Afstanden imellem ledningen og mæleinstrumentet bør vare ≤8 mm.

Spændingsindikationen ved NCV-test er/DD tilstrækkelig til at garantere sikkerheden.

Denne Funktion er/DDke egnet til test af fravær af spanding.

SPECIFICATIONER

Omgivelsestemperatur: 73,4^ ± 9 ( 23^ ± 5^ ); relativ temperatur: ≤ 75% Nojagtighed: ± (% af aflæsning + tal)

Maksimum spænding imellem indgangsterminal og jord: AC 600 V rms eller DC 600 V

Sikring for mA μA indgang: F1 sikring, 0,5 A H 1000 V hurtig sikring, (6,3× 32) mm
Sikring for 10 A indgang: F2 sikring, 11 A H 1000 V hurtig sikring, (10× 38) mm

Maksimum antal af visninger: Digital 3999 taelinger, opdatering hver 3. sekund. Frekvens: 9999 taelinger.

Analog visning af markør: 41 segmenter, opdaterer 30 gange pr. sek.

Indikation af overspaending: OL

Område: Automatisk eller manuel drift

Hojde: Drift 2000 m

Driftstemperatur: 0^ +40^

Relativ fugtighed: 0^ +30^≤ 75% ; + 30^ +40^≤ 50%

Opbevaringtemperatur: -10^ +5^

Elettromagnetisk kompatilitet: I en RF med 1V/m = Specificeret nogagtighed ±5 %

Batteri: 9 V, 6F22, NEDA1604 aller lignende

Vægt: Ca. 354g med batterier installeret

1. Måling af DC-spænding

Område Opløsn	ing Nøjagtighed
400,0mV 0,1mV	± (0,8 % + 3 LSD)
4,000V 1mV		± (0,8 % + 1 LSD)40,00V 10mV
400,0V 100mV
600 V 1V ± (1,0 % + 3 LSD)

Indgangsimpedans: Ca. 10 M;

(indgangsimpedans er ≤ 3 GΩ undtagen for DC 400mV område)

Overbelastningsbeskyttelse: ± 600V

2. Måling af AC-spænding

Område Opløsn ing Nøjagtighed
400,0mV 0,1mV ± (1,2 % + 3 LSD)
4,000V 1mV
	± (1,0 % + 3 LSD)40,00V 10mV
400,0V 100mV
600 V 1V ± (1,2 % + 3 LSD)

Bemærk: Manuel område kun for 400,0 mV område.
Indgangsimpedans: Ca. 10 MΩ
Frekvensområde: 45 Hz ~ 400 Hz
Overbelastningsbeskyttelse: 600 V rms

3. Måling af modstand

Område Opløsn	ing Nøjagtighed
400 Ω 0,1 Ω	± (1,2 % + 2 LSD)
4,000 KΩ 1 Ω		± (1,0 % + 2 LSD)40 KΩ
400 KΩ 100 Ω
4 MΩ 1 KΩ	± (1,2 % + 2 LSD)
40 MΩ 10 KΩ	± (1,5 % + 5 LSD)

400 Ω område: Målt værdi = (vist målt værdi) - (kortslutningsværdi af terminal)
Spending af abent kredslob: Ca. 0,5 V
Overbelastningsbeskyttelse: 600 V rms

4. : Kredslob TIL/FRA : Måling af diode

Område	Opløsning	Nøjagtighed
•••	0,1 Ω	Spænding af Åbent kredsløb er ca. 0,5 V. Modstand >150 Ω, summeren afgiver ingen lyd. Modstand ≤10 Ω, summeren afgiver en lyd.
•••	1mV	Visningsområde er 0 V til 2,0V. Normal spænding er ca. 0,5 V til 0,8 V for silikone PN-forbindelse.

Overbelastningsbeskyttelse: 600V

5. Måling af kapacitet

Område Opløsning Nøjagtighed
40 nF 10 pF ± (3 % + 10 LSD) under REL status
400 nF 100 pF
4 μF 1 nF
40 μF 10 nF ± (4 % + 5 LSD)
400 μF 100 nF ± (4 % + 5 LSD)
4000 μF 1 μF Kun for reference

Overbelastningsbeskyttelse: 600V

6. Måling af frekvens

Område Opløsning Nøjagtighed
10 Hz ~ 10 MHz 0,01 Hz ~ 0,01 MHz ± (0,1 % + 4 LSD)

Overbelastningsbeskyttelse: 600 V rms

7. Måling af DC-strøm

Område Opløsn ing Nøjagtighed
μA	400 μA 0,1	μA	± (1,0 % + 2 LSD)
	4000 μA 1 μA
mA	40,00mA 10	μA
	400,0mA 0,1mA
A	4,000A	1mA	± (1,2 % + 3 LSD)
	10,00A[1,2,3]	10mA

Funktion	Overbelastningsbeskyttelse	Overbelastning
mA /μA	F1 sikring, 0,5 A H 1000 V hurtig sikring, (6,3 × 32) mm	Ikke relevant
A	F2 sikring, 11 A H 1000 V hurtig sikring, (10 × 38) mm	20 A overbelastning for maksimum 30 sekunder, minimum 10 minutter

[1] 8 til 10 A op til 20 sekunder, minimum 10 minutter.
[2] >10 til 20 A overbelastning for maksimum 30 sekunder, minimum 10 minutter.
[3] > 10 til 20 A i 30 sekunder, nojagtighed ±(2,0 % +3 LSD).

8. Måling af AC-strøm

Område Opløsnig		Nøjagtighed
μA	400,0μA[4]	0,1 μA	± (1,2 % + 3 LSD)
	4000μA [4]	1 μA
mA	40,00mA[4]	10 μA
	400,0mA[4]	0,1mA
A	4,000A[4]	1mA	± (1,5 % + 3 LSD)
	20,00A [1,2,3,4]	10mA

Funktion	Overbelastningsbeskyttelse	Overbelastning
mA /μA	F1 sikring, 0,5 A H 1000 V hurtig sikring, (6,3 × 32) mm	Ikke relevant
10 A	F2 sikring, 11 A H 1000 V hurtig sikring, (10 × 38) mm	20 A overbelastning for maksimum 30 sekunder, minimum 10 minutter

[1] 8 til 10 A op til 20 sekunder, minimum 10 minutter.
[2] >10 til 20 A overbelastning for maksimum 30 sekunder, minimum 10 minutter.
[3] >10 til 20 A i 30 sekunder, nøjtagtighed ±(4 % +5 LSD).
[4] Frekvensområde: 45 Hz ~ 400 Hz

9. Måling af temperatur

Område Opløsn	ing Nøjagtighed
-40 – 0°C	0.1°C @ < 400°C 1°C @ ≥ 400°C	±(10%+4 °C)
>0 – 100°C ±(1,2%)+3°C
>100 – 1000°C ±(2,5%+2 °C)
-40 – 32°F	0.1°F @ < 752°F 1°F @ ≥ 752°F	±(20%+6 °F)
>32 – 212°F ±(1,8%)
>212 – 1832°F ±(2,5%+4 °F)

Overbelastningsbeskyttelse: 600 V

K-type (nikkel-krom/nichrosi) termokobling skal bruges til måling af temperaturer.

Hvis maleinstrumentet ikke virker, skal du kontrollere batterierne, terminalerne og andet tilbehør, og udskifte dem, hvis nødvendigt.

1. Udskift sikringen eller batterierne, hvis moleinstrumentet ikke virker.
2. Læs anvisningerne i brugervejledningen for at se, om du udfører malingsproceduren forkert.

Hurtig kontrl af 0,5 A SIKRING:

Trin 1: Sæt drejeomskifteren til Funktionen Ω.
Trin 2: Kortslutning + / V / / H z terminal og mA/μA terminal.

Aflaesning af modstand ≤ 1 MΩ:Sikringen er OK

Aflæsning af modstand "OL":Sikringen er OK. Udskift sikringen, som speciceret.

Hurtig kontrl af 10A SIKRING:

Trin 1: Sæt drejeomskifteren til Funktionen Ω.
Trin 2: Kortslutning + / V / / Hz terminal og A terminal.

Aflaesning af modstand ≤ 0,5 Sikringen er OK.

Aflæsning af modstand "OL":Sikringen er OK. Udskift sikringen, som specifieret.

mA.uA
≤1M		OK
OL	……	OK

Med undtagelse af udskiftning af batterierne, mA enhver reparation af moleinstrumentet kun udfores af et autoriseret kundeservicecenter erer af en kvalificeret tekniker.

Frontpanelet og kabinettet kan rengores med mildt opvaskemiddel og vand. Pafør lidt opvaskemiddel på en blød klud og lad kabinettet derefter tøre helt, inden brug. Brug ikke aromatiske kulbrinter, benzin eller oplosningsmidler, som indeholder klor for rengoring.

UDSKIFTNING AF BATTERIER OG SIKRING

Advarsel

For at undgå elektrisk stød, personlige kvæstelser eller beskadigelser på@maleinstrumentet:
Frakoble terminalerne, inden du abner kabinett.
Brug KUN sikringer med den specificerede ampere, afbrydelse, spænding og hastighed.

Følg nedenstående trin for at udskifte BATTERIERNE:

1. Frakobl terminalerne fra kredsløbet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra batteridaekslet og abn det.
4. Fjern batterierne og indsæt et 9 V batteri (6F22) eller lignende. Den korrekte polaritet vises på batteridækslet. Indsæt batteriet i batterirummet.
5. Sæt dækslet på ingen og spænd skruerne.

Batteri: 9 V (6F22) batteri aller lignende

Følg nedenstående trin for at udskifte SIKRINGEN:

1. Frakobl terminalerne fra kredsløbet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra dækslet og abn det.
4. Fjern den ødelagte sikring og indsæt en ny sikring af samme type.
5. Sæt dækslet på ingen og spænd skruerne.
