BRUGSANVISNING AM555 FLUKE

Tryck på SELECT-knappen für attwäla funktionen kapacitansmatting.

Mätning av dioder

Forå unngå personskade eller skade på mäleren skal du ikke påforespenning over 1000V.

Lydsignalet hores nár den paviste spenningen er ≥ 90V , og lydsignalet forblir på. Avstandene mellom ledningen og maleren bør vare ≤ 8mm .

4 ！

Dersom maleren ikke fungerer,kontrollerer du batteri, proveledninger, osv., og bytt om nødvendig.

Koble fra proveledningene for du apner esken.

Folg denne fremgangsmaten for bytte SIKRING:

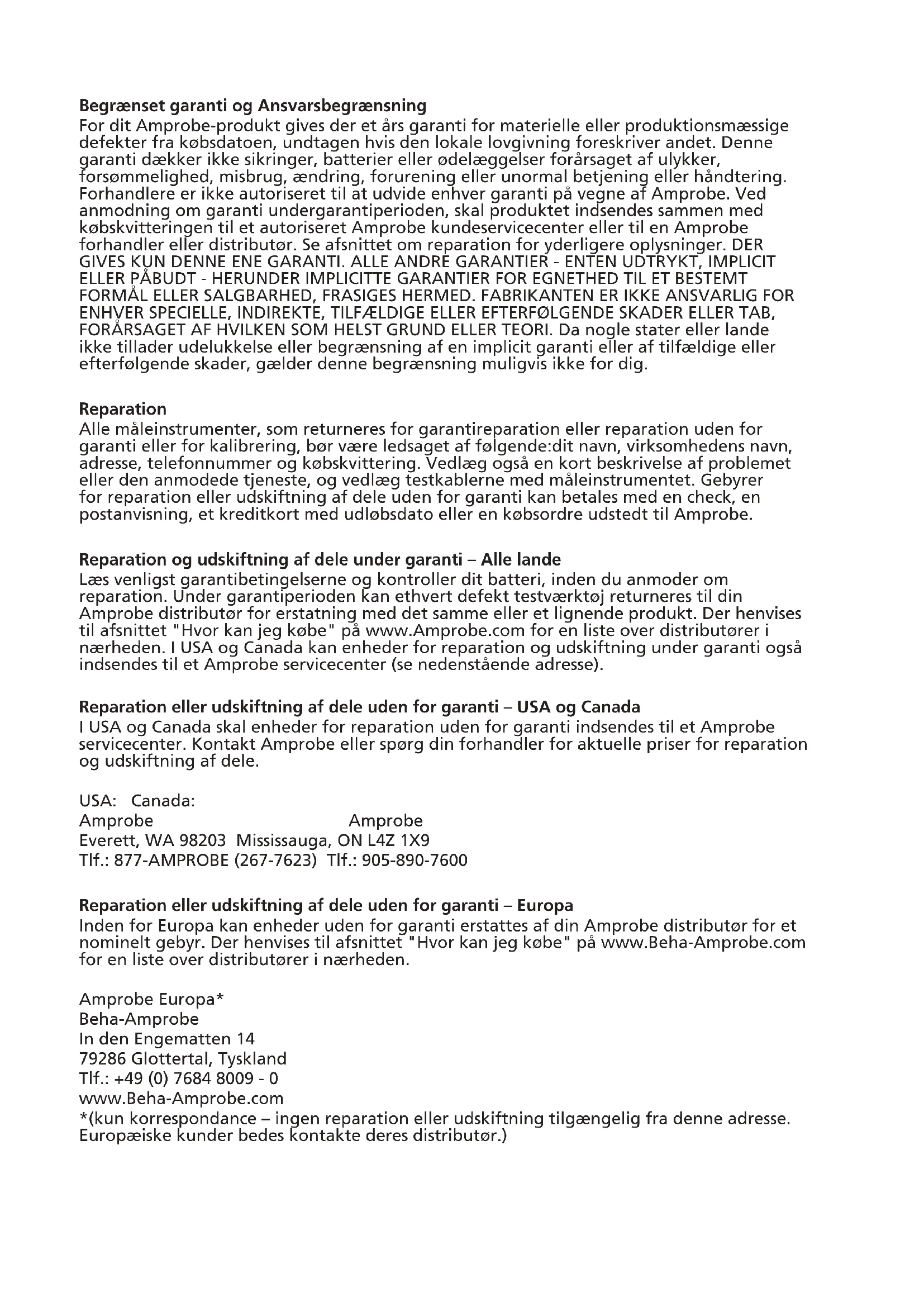

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-produkt gives der et Års garanti for materielle erer Produktionsmaessige defekter fra kobsdatoen, undtagen hvis den lokale lovgivning foreskriver andet. Denne garanti dækker ici sikringer, batterier erller odelæggelser forarsaget af ulykker, forsommelighed, misbrug,ændring,forurening erller unnormal betjening en herndtering. Forhandlere er ici autoriseret til at udvide enhver garanti pa vegne af Amprobe. Ved anmodning om garanti undergarantiperioden, skal produktet indsendes sammen med kobskvitteringen til et autoriseret Amprobe kundeservicecenter eriler til en Amprobe forhandler ell er distributør. Se afsnittet om reparation for yderligere oplysninger. DER GIVES KUN DENNE ENE GARANTI.ALLE ANDRE GARANTIER-ENTEN UDTRYKT, IMPLICIT ELLER PABUDT - HERUNDER IMPLICITTE GARANTIER FOR EGNETHED TIL ET BESTEMT FORMAL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHVER SPECIELLE,INDIREKTE,TILFAELDIGE ELLER EFTERFOLGENDE SKADER ELLER TAB, FORARSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da nogle stater erler lande ici tillader udelukkelse erler begraesning af en implicit garanti erller af tilfeldige erler afterfolgende skader, gelder denne begraesning muligvis ici for dig.

Reparation

Alle mäleinstrumenter, som returneres for garantireparation aller reparation utden for garanti aller for kalibrering, bør vare ledsaget af ffolgende:dit navn, virksomhedens navn, adresse, Telefonummer og kobskvittering. Vedlaeg ogsa en kort beskrivelse af problemet aller den anmodede tjeneste, og vedlaeg testkablerne med mäleinstrumentet. Gebyrer for reparation aller udskiftning af dele utden for garanti kan betales med en check, en postanvisning, et kreditkort med udlodsato aller en kobsordre udstedt til Amprobe.

Reparation og udskiftning af dele under garanti - Alle lande

Læs venligst garantibetingelserne og kontROLLER dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Amprobe distributør for erstatning med det samme eller et lignende produkt. Der henvises til afsnittet "Hvor kan jeg kobe" på www.Amprobe.com for en liste over distributør i nærheden. I USA og Canada kan enheder for reparation og udskiftning under garanti øgså indsendes til et Amprobe servicecenter (se nedenstående adresse).

Reparation eller udskiftning af dele.uden for garanti - USA og Canada

I USA og Canada skal enheder for reparation uten for garanti indsendes til et Amprobe servicecenter. Kontakt Amprobe ell sporg din forhandler for aktuelle priser for reparation og udskiftning af dele.

USA: Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

TIf.: 877-AMPROBE (267-7623) TIf.: 905-890-7600

Reparation aller udskiftning af dele.uden for garanti - Europa

Inden for Europa kan enheder.uden for garanti erstatte af din Amprobe distributør for et nominelt gebyr. Der henvises til afsnittet "Hvor kan jeg kobe" på www.Beha-Amprobe.com for en liste over distributører iærheden.

Amprobe Europa*

Beha-Amprobe

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

www.Beha-Amprobe.com

Europæiske kunder bedes kontakte deres distributør.)

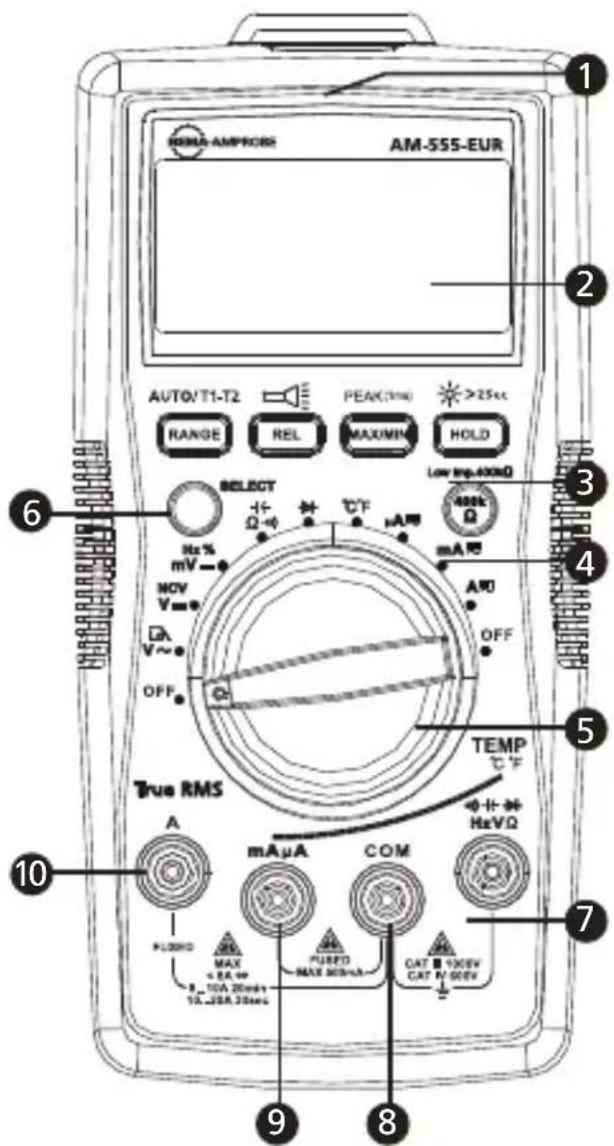

Lommelygte
2 LCD-skaerm
3 Trykknapper (se udforelse af måling for knapfunktioner)
Knap for lav impedans
5 Drejeomskifter
Knappen SELECT til valg af Funktion
Indgangsterminal for maling af spending, diode, kapacitet, modstand, kontinuitet og temperatur
COM-terminal (retur) for alle malinger
9 Indgangsterminal for maling af AC/DC mA/uA
10Indgangsterminal for maling af AC/DC A op til 20 A

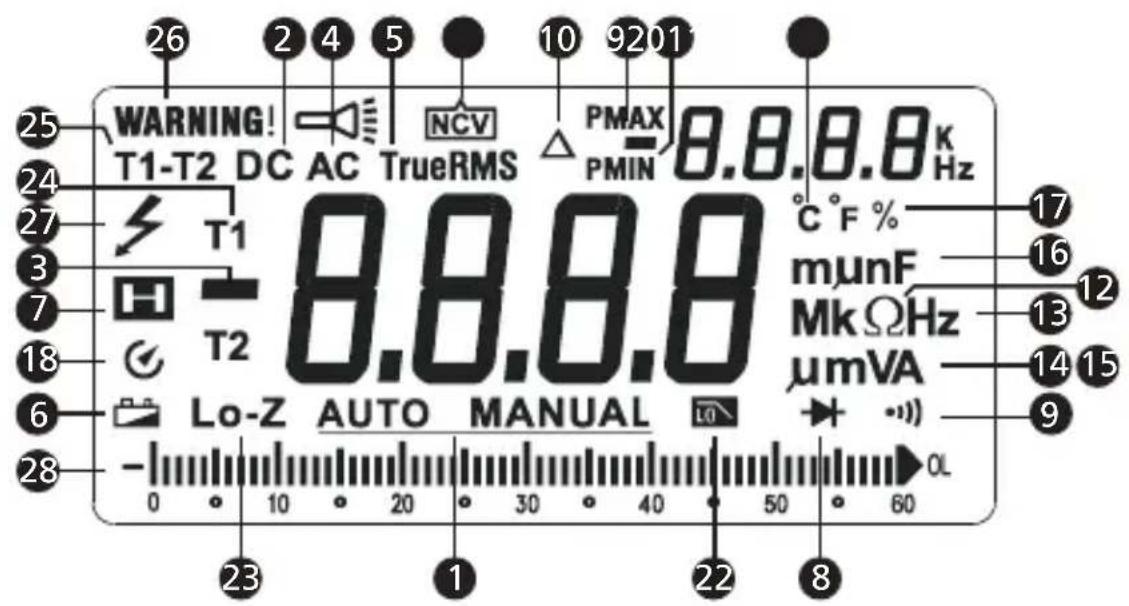

1 Automatisk aller manuel omrade
2 Jævnstrøm
Negativ aflaesning
Vekselström
5 Virkelig rms-vaardi
6 Indikator for lavt batteri
7 Lagring af data
8 Diodetest
9 Kontinuitetstest
10 Relativ nul-tilstand
Non-kontakt spænding detekteringstilstand
12 Maleenheder for modstandstest
Måleenheder for frekvenstest
14 Måleenheder for spændingstest
15 Maleenheder for strømtest
16 Maleenheder for kapacitetstest
17 Driftscyklus

18 Automatisk slukning
19 Maksimum/minimum aflaesning hukommelse
20 Positiv/negative spids aflaesning hukommelse
21 Maleenheder for temperaturtest
22 Low-pass filter
23 400 KΩ lavimpedanstest
24 Måling af temperatur T1 eller T2
25 Måling af temperatur T1 - T2
26 Adversel for forkert forbindelse af indgangsterminaler for terminaler
27 Tilstedevarelse af farlige spændinger
28 Analog visning af soglegraf

INDHOLD

SYMBOL 2
SIKKERHEDSOPLYSNINGER 2
UDPAKNING OG INSPEKTION 3
FUNKTIONER 4
UDFORE MÄLINGER 5
Positioner af drejeomskifter. 5
Funktionsnapper 6
Måling at AC og DC spænding. 8
Low-pass filter 9
Måling af frekvens/Driftscyklus 10
Måling at AC og DC strøm. 12
Måling af modstand 13
Måling af kontinuitet 14
Måling af kapacitet. 15
Måling af diode 16
Måling af temperatur ^ C / ^ 16
Non-kontakt spænding detekteringstilstand. 17
SPECIFICATIONER 19
VEDLIGEHOLDELSE 24
UDSKIFTNING AF BATTERIER OG SIKRING 25

SYMBOLER

4	Advarsel! Risiko for elektrisk stød.
1	Advarsel! Der henvises til forklaringen i这部分 brugervejledning
~	Vekselstrøm (AC)
=	Jævnstrøm (DC)
	Apparatet er beskyttet med dobbelt isolering eller forstærket isolering
=	Jord
	Hørlig tone
	Batteri
€	Opfylder kravene i de europæiske direktiver
	Overholder relevante australske standarder
US	Canadian Standards Association (NRTL/C)
	Dette produit på ikke bortskaffes som usorteret husholdningsaffald. Skal bortskaffes ved et kvalificeret genbrugscenter.

SIKKERHEDSOPLYSNINGER

Spændingstesteren opfylder kravene i:

IEC/EN 61010-1 3. udgave forureningsgrad 2, malingskategori IV 600 V og malingskategori III 1000 V

IEC/EN 61010-2-030

IEC/EN 61010-031 for terminaler

EMC IEC/EN 61326-1

Målingskategori IV (kategori IV) er for målinger, som udføres ved kilden af lavspændingsinstallationen. Der vises eksempler på elektriske mæleinstrumenter og målinger på primäre encheder til beskyttelse af overspænding og kontrolenheder af variationer.

Målingskategori III (CAT III) er for målinger, der udføres i bygningsinstallationer. Der vises eksempler på målinger på distributionstavler, hovedafbrydere, ledningsföring, herunder kabler, bus-bars, forbindelsesbokse,

kontakter, stikkontakter i feste installationer samt udstyr til industriel brug og andre apparater, f.eks. stationere motorer med permanent til Slutting til feste installationer.

Advarsel: Laes indenibrugtagning

• Følg disse anvisninger for at undgå elektrisk stød eller personlige kvaestelser, og brug kun moleinstrumentet som specificeret i dette brugervejledning.
• Brug ikke@maleinstrumentetEllerterminalerne,hvis de er beskadigedeellhvismaleinstrumentetikkevirkerkorrekt. Hvis du er i tvivl,bor du fàmaleinstrumentetkontrolleret af en servicetelekniker.
• Brug altid de korrekte Funktioner og moleområder.
• Inden du drejer på drejeomskifteren for valg af Funktionomsråde, skal du frakoble terminalerne fra kredsløbet.
• Kontroller malseinstumentets drift ved at malen kendt spændingskilde.
• Tilfor ikke mere end den nominelle spænding, som markeret på@maleinstrumentet, imellem terminalerne eller imellem hverterminal og jord.
• Udvis forsigtighed, nár du arbejder med spændinger på over 30 V AC rms, 42 V AC spids eller 60 V DC. Disse spændinger udgør en risiko for elektrisk stød.
• Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.
• Brug ikke@maleinstrumentet i områder med eksplosee gasser eller damp.
• Når du bruger terminalerne, skal du holde fingre ne bagved fingerbeskyttelsen.

UDPAKNING OG INSPECTION

Din forsendelsespakke skal indeholde:

1 AM-555-EUR Multimeter

1 Testkabler
2 Temperatursonder
1 Temperaturadapter
1 Velcro-rem

1 9 V (6F22) batteri (installeret)

1 Brugervejledning
1 Bæretaske

Hvis nogle dele er beskadiget eller mangler, skal du returnere den komplette pakke til stedet, hvor du kobe det for at få erstattet pakken.

FUNKTIONER

Beha-Amprobe AM-555-EUR er et fuldt udstyret multimeter, som er designet til professionelle elektrikere, som skal vedligeholde eller fejlsøge på avancerede elektriske systemer. Sensoren for virkelig rms maler spendinger præcist på systemer, som berøres af harmoniske signaler; den indbyggede lommelygte gør det muligt at identificere kabler ved arbejder ved tatsäch belysning, og non-kontakt detektering af spænding muliggør hurtige malinger,.uden behov for yderligere værktøj. AM-555-EUR maler øgsa temperaturer ved dobbelte indgange, og er udstyret med en lavimpedans-funktion til at detektere vagabonderende strømme samt et low-pass filter til præcis maling af drev med variable frekvenser. Dette maleinstrument overholder sikkerhedskravene i kategori IV 600 V og kategori III 1000 V til brug i de flete industrielle anvendelser.

• Målinger: AC/DC-spænding op til 1000 V, AC/DC-strøm, modstand, frekvens, kapacitet, temperatur, driftscyklus.
• Måling af strøm op til 10 A, 20 A for op til 30 sekunder
• Specielle Funktioner:

-Lav Z -til at detektere "fantomspændinger"
- Low-pass filter for drev med variabel frekvens
- Non-kontakt detektering af spænding
- Hörbar kontinuitet
- Diodetest

• Baggrundsbelyst LCD-skaerm med analog søjlegraf til dobbelt aflæsning
• Begivenheder:

Lagring af data
-MAKS/MIN hukommelse
- Fastfrysning af spidser
- Relativ nul-tilstand

• Indbygget lommelygte
• Plads til opbevaring af terminaler og "tredjehandsholder"
• Advarsel imod forkert tilslutning af terminaler
• Automatisch aller manuel område
• Automatisk slukning
• Advarsel ved lavt batteriniveau
• Velcro-rem til at ophange et malinstrument
• Sikkerhed: Kategori IV 600 V, kategori III 1000 V

1. Brug de korrekte Funktioner og moleomrader.
2. For at undgå elektrisk stød, personlige kvæstelser eller beskadigelse af mæleinstrumentet, skal du frakoble strømkredsløbet og aflade alle højspændingskondensatorer inden udførelse af måling af modstand og diode.

3. Sādan forbinder du terminalerne:

4. Forbind common (COM) terminalen til kredsløbet, inden du forbinder den strømførende ledning.

5. Efter måling skal du fjerne den strømførende ledning, inden du fjerner common (COM) terminalen fra kredsløbet.

6. Der vises et symbol "OL" på LCD-skærmen, nag malingen gär.uden for området.

Positioner af drejeomskifter

Positioner af drejeomskifter	Målingsfunktion
V~/ L	Måling af AC-spænding/Low-pass filter (1 kHz). Brug knappen SELECT til at vælgne en,anden Funktion.
V=/ NCV	Måling af DC-spænding/Non-kontakt detektering af spænding. Brug knappen SELECT til at vælgne en,anden Funktion.
mV=/ Hz%	Måling af DC millivolt/frekvens/driftscyklus.Brug knappen SELECT til at vælgne en,anden Funktion.
Ω/ -(-)	Måling af modstand/kapacitet/kontinuitet. Brug knappen SELECT til at vælgne en,anden Funktion.
→	Måling af spænding af diode PN-forbindelse (diodetest).
°C °F	Måling af temperatur. Brug knappen SELECT til at vælgge temperaturenhed °C aller °F.
μA mA ≈ 10 A	Måling af AC-ller DC-strøm. Brug knappen SELECT til at vælgne imellem AC aller DC.

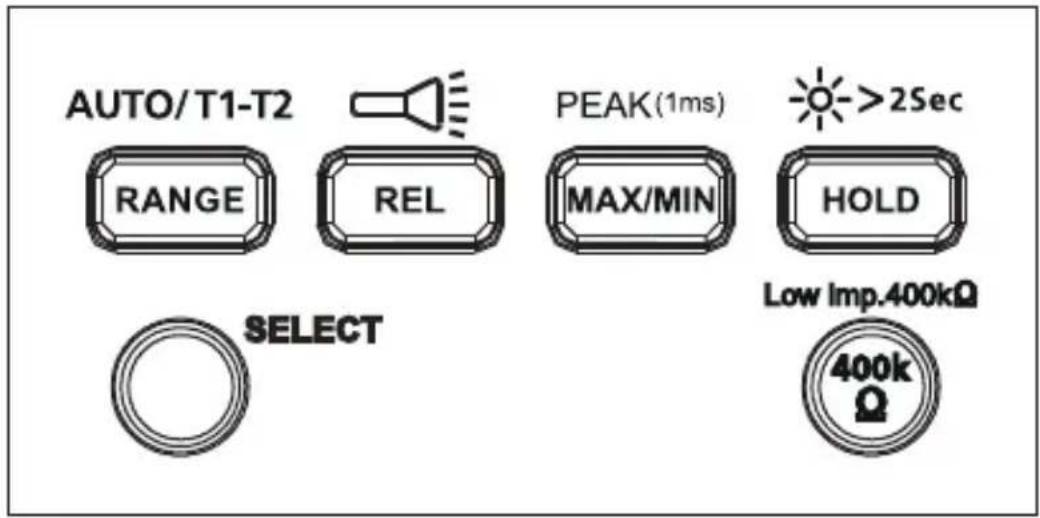

Funktnskapper

Trykknap Målgångsfunktion
SELECT	Tryk på den gule knap SELECT til valg af Funktion for at vælgge andre målefunktioner på drejeomskifteren.
OMRÅDE/ AUTOMATISK T1-T2	Skift imellem manuelt eller automatisk område for mång af spænding, strom, modstand og kapacitet. Standardindstilling er automatisk område. Tryk på knappen for at skifte til manuelt område. Tryk i 2 sekunder for at vende tilbage til automatisk område. Skift imellem T1 eller T2 eller T1-T2 Funktion for föling af temperatur.
REL / √	Relativ tilstand Δ Tryk på >2 sekunder for at tænde eller slukke for lommelygten.
MAKS/MIN/SPIDS (1 ms)	Tryk for at på til maksimum/minimum aflæsnings hukommelsestilstand. Tryk ingen for maksimum aflæsning; tryk ingen for minimum aflæsnig. Tryk > 2 sekunder for at forlade maksimum/minimum aflæsningstilstand. Tryk > 2 sekunder for at på til tilstanden MAKS. spids/MIN. spids. Tryk ingen for aflæsnig af MAKS. spids; tryk ingen for aflæsnig af MIN. spids. Tryk > 2 sek. for at forlade aflæsningstilstanden MAKS. spids/MIN. spids.
HOLD / >2Sec	Skærmen fast fryser den aktuelle aflæsnig/Tryk >2 sekunder for at tænde eller slukke for baggrundslys for LCD-skærmen.
Lavimpedans 400 kΩ	Kun for måling af spændinger. Tryk og hold på knappen for atændre indgangsimpedans for V og COM terminaler til 400 kΩ. Slip knappen 400 kΩ for at vende tilbage til normal indgangsimpedans for V og COM terminaler (ca. 10 MΩ).

Dobbelt skærm

Måling af AC-spænding

Den primaere skaerm viser AC-spanding.

Den sekundaere skaerm viser frekvens.

Måling af AC-strøm

Den primaere skaerm viser AC-strm.

Den sekundaere skærm viser frekvens.

Automatisk slukning

Automatisk slukning: Efter ca. 15 minutter.

När mäleinstrumentet er i tilstanden automatisk slukning, skal du trykke på en vilkårlig knap for at genoptage normal drift.

Måling af REL (V, A, Ω og +-)

Måleinstrumentet beregner værdier baseret på den gemte værdi,ær det er indstillet til den relaterede skærmværdi i tilstanden REL malt værdi - referenceværdi

Bemerk: Du ma ikke aktivere relativ tilstand,驻村 skærmen viser "OL".

Advarsel for forkert forbindelse af indgangsterminaler

For at advare om forkert forbindelse af indgangsterminalerne, viser maleinstrumentet en "Advarsel" og summeren afgiver en lyd, nr termaierne forbinds til emner, som ikke er til maling af de valgte functiorer.

Valgt Funktion	ADVARSEL - Forkert forbindelse af indgangsterinaler
V, Ω, +, -, Hz, %, La	10 A, mA μA
mA μA°C °F	10A
10 A	mA μA

Advarsel imod farlige spændinger

LCD-skærm viser, nær maleinstrument detekterer en spænding ≥30 V AC eller ≥42 V DC.

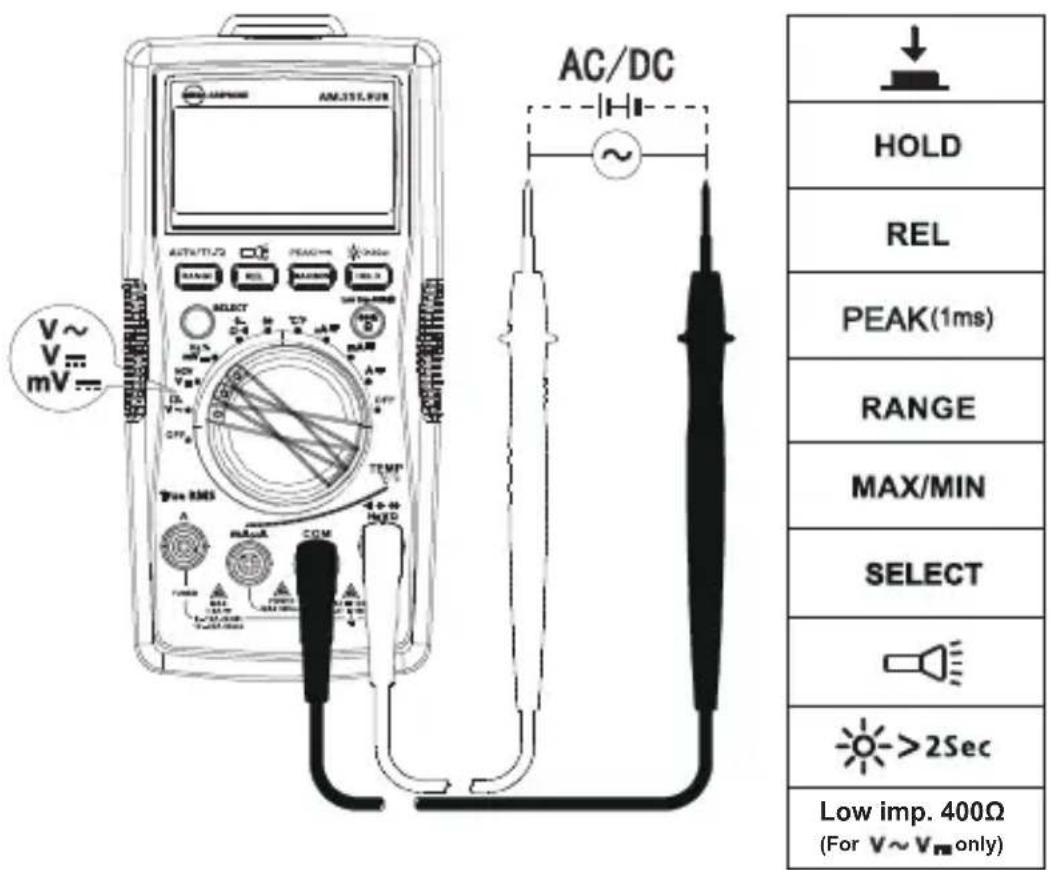

Måling at AC og DC spænding

For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet,omaly du ikke tilføre spændinger hjere end 1000 V AC aller 1000 V DC.Summeren afgiver en lyd,när der detekteres en spænding hjere end 1000 V AC og 1000 V DC.

Low-pass filter

4 ！

For at undgå personlige kvæstelser eller beskadigelser på måleinstrumentet, mA du ikke bruge low-pass filterfunktionen til at bekråfte tilstedeværelse af farlige spændinger i kredsløbet. Brug alto spendingsfunktionen til at bekråfte farlige spændinger.
- Tilfor畸形 en spændingskilde, som er højere end 1000 V.

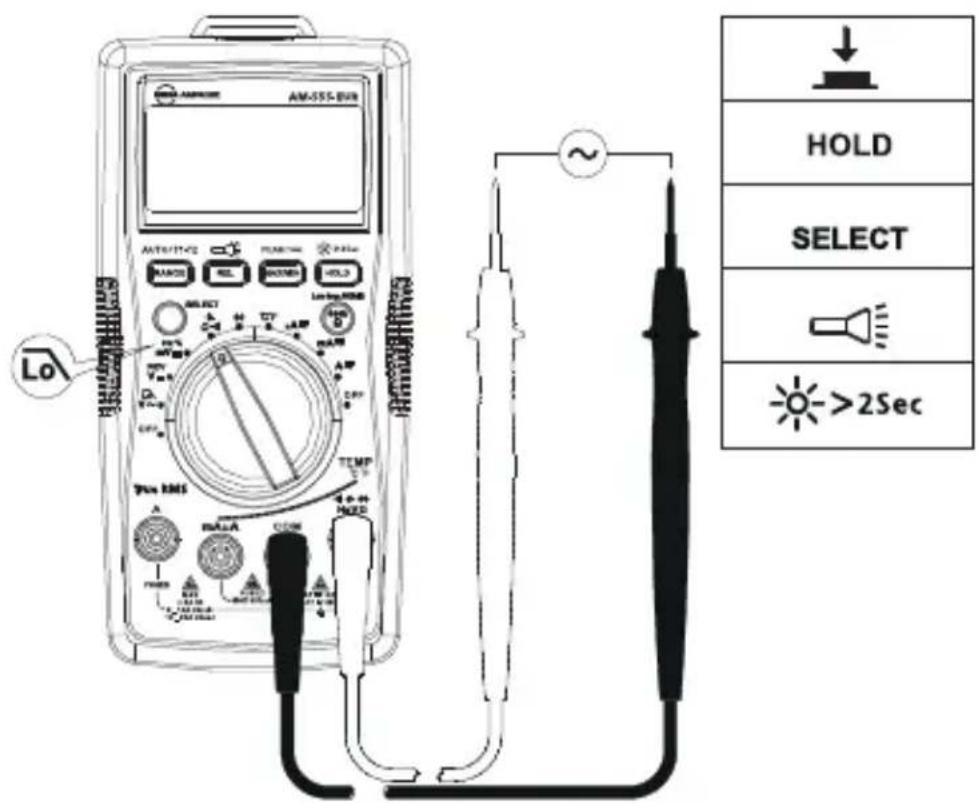

Måling af AC-spænding med low-pass filter:

Sæt drejeomskifteren til positionen V~ og tryk på knappen SELECT for at gå til tilstanden low-pass filter, hvorefter symbolet Lôises på skærmen.

Hvis du udfører malinger i tilstanden AC-spænding med et low-pass filter, kan det blokere spændinger over 1 KHz. Low-pass filteret kan bruges til atMASTER komposit sinussignaler, som genereres af en vekselretter og motordrev med variabel frekvens.

Bemærk: Måleinstrumentet gär i manuel tilstand, narr tilstanden low-pass filter aktiveres. Tilstunden automatisk område er/DDke tilgængelig for for Funktionen low-pass filter.

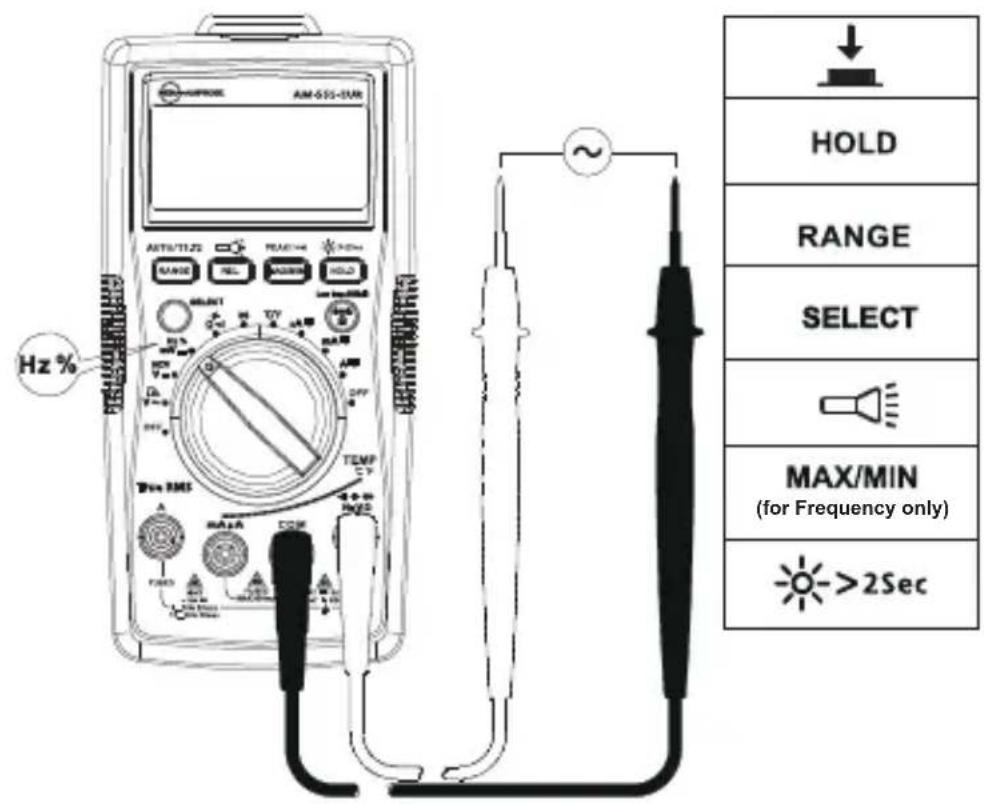

Måling af frekvens/Driftscyklus

For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet,omaly du ikke tilføre spændinger, som overstiger 1000 V.

1. Funktionerne Frekvens/Driftscyklus

Trin 1: Sæt drejeomskifteren til positionen Hz %. Brug knappen SELECT for måling af Hz eller driftscyklus.

Trin 2: Forbind terminalerne til kredsløbet. Se nedenstående forbindelsesdiagram.

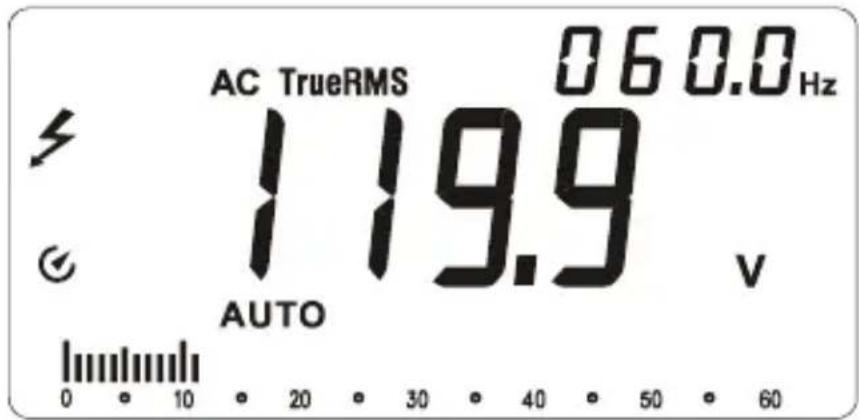

1. Måling af frekvens med Funktionen AC-spænding

Trin 1: Sæt drejeomskifteren til position V~.

Trin 2: Forbind terminalerne til kredsløbet. Forbind common (COM) terminalen til kredsløbet, inden du forbinder den strømførende ledning (se forbindelsesdiagrammet "Måling af AC-spænding").

Den primaere skaerm viser AC-spanding. Den sekundaere skaerm viser frekvens.

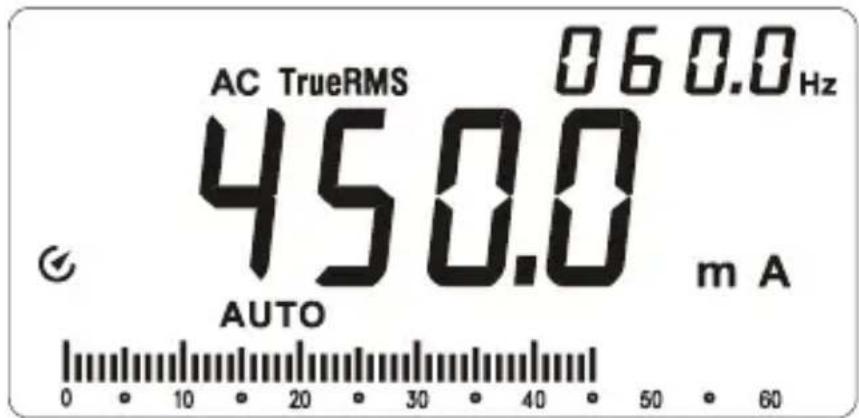

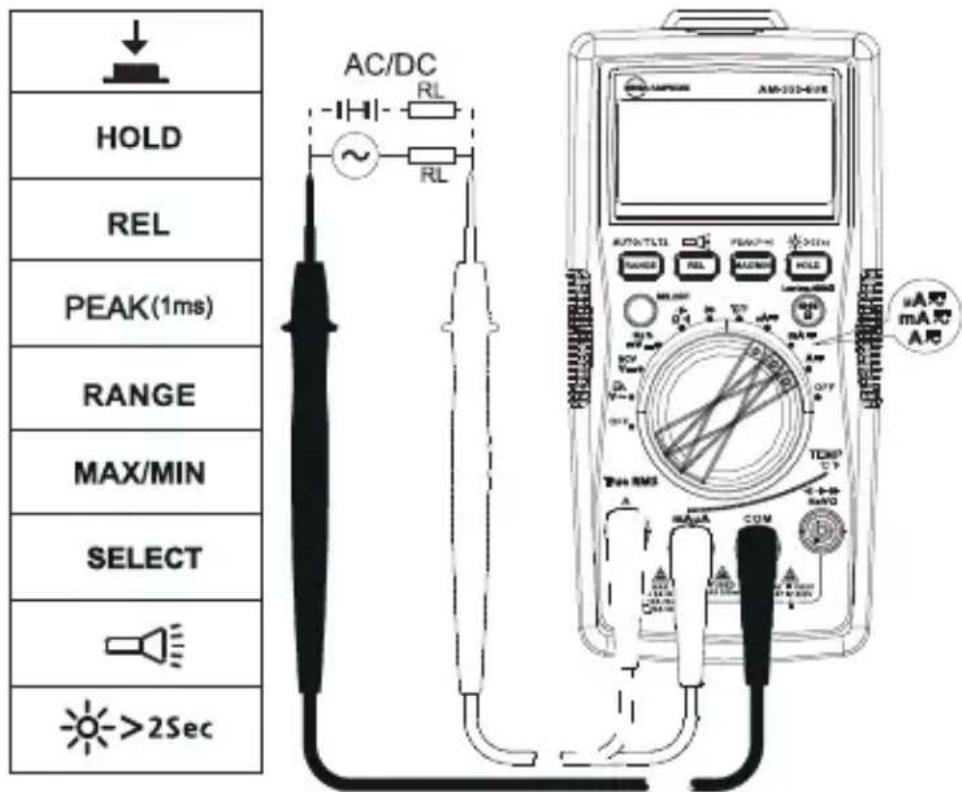

1. Måling af frekvens med Funktionen AC-strøm

Trin 1: Sæt drejeomskifteren til position μA, mA eller 10 A.

Trin 2: Forbinde terminalerne til den korrekte indgangsterminal 10 A/mA A og til kredslobet, inden du tænder for strømmen til kredslobet under målingen (se forbindelsesdiagrammet "Måling af AC-strøm").

Den primaere skaerm viser AC-strom. Den sekundaere skaerm viser frekvens.

Tryk på knappen SELECT for at vælge funktionen til måling af AC eller DCstrøm.

For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet:

1. Forsog ikke at udføre en måling af strøm inden for kredsløbet,ningar abne kredsløbspotentiale til jord overstiger 1000 V.
2. Brug de korrekte Funktioner og moleomrader.
3. Placer ikke terminalen parallelt med et kredsløb, Near terminalerne er forbundet til strømterminalerne.
4. Forbinde terminalerne til den korrekte indgangsterminal 10 A/mA A og til kredslobet, inden du tænder for strømmen til kredslobet under målingen.
5. For strømområdet fra 8-10 A, ma du ikkeMLE strømmen i længere end 20 minutter. Vent i 10 minutter, inden du udforer den æste maling
6. For strømområdet fra >10 - 20A , ma du ikke male strømmen i længere end 30 sekunder. Vent i 10 minutter, inden du udforer den æste måling.
7. After måling skal du slukke for strømmen til kredsløbet, inden du fjerner terminalerne fra kredsløbet.

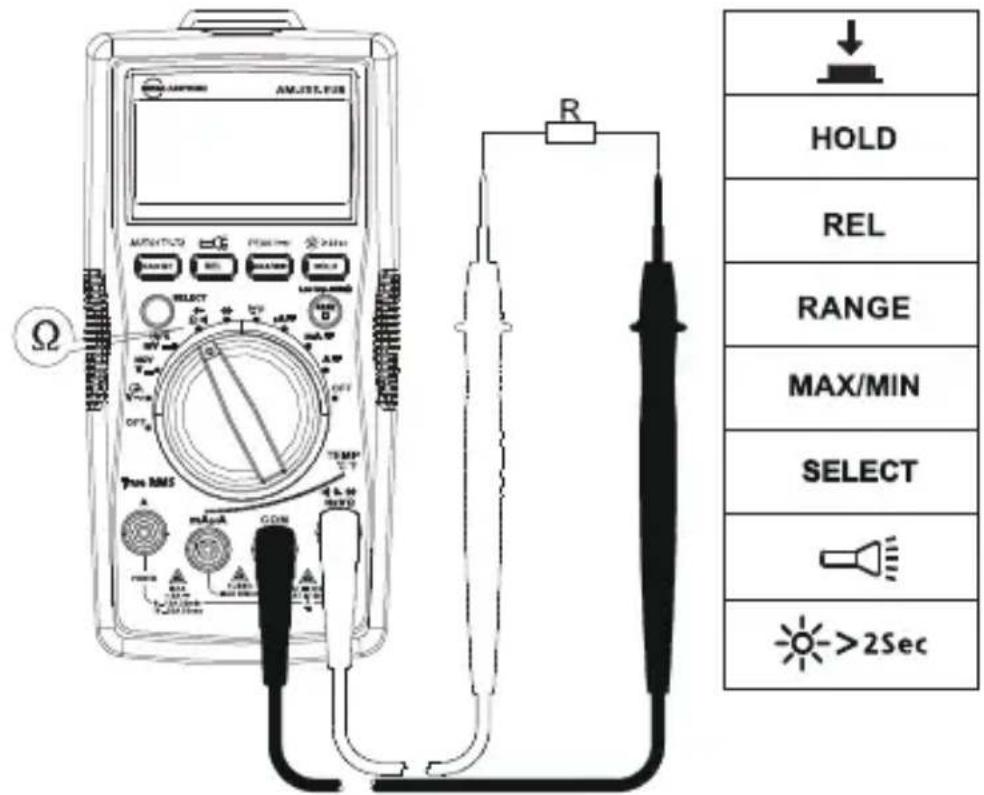

Måling af modstand

Frakobl stromkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.

Bemærk: Ved måling af en større modstand (>1M) , kan det tage nogle få sekunder, inden aflæsningen er stabil.

Indikation af overspænding eller abent kredsløb: OL

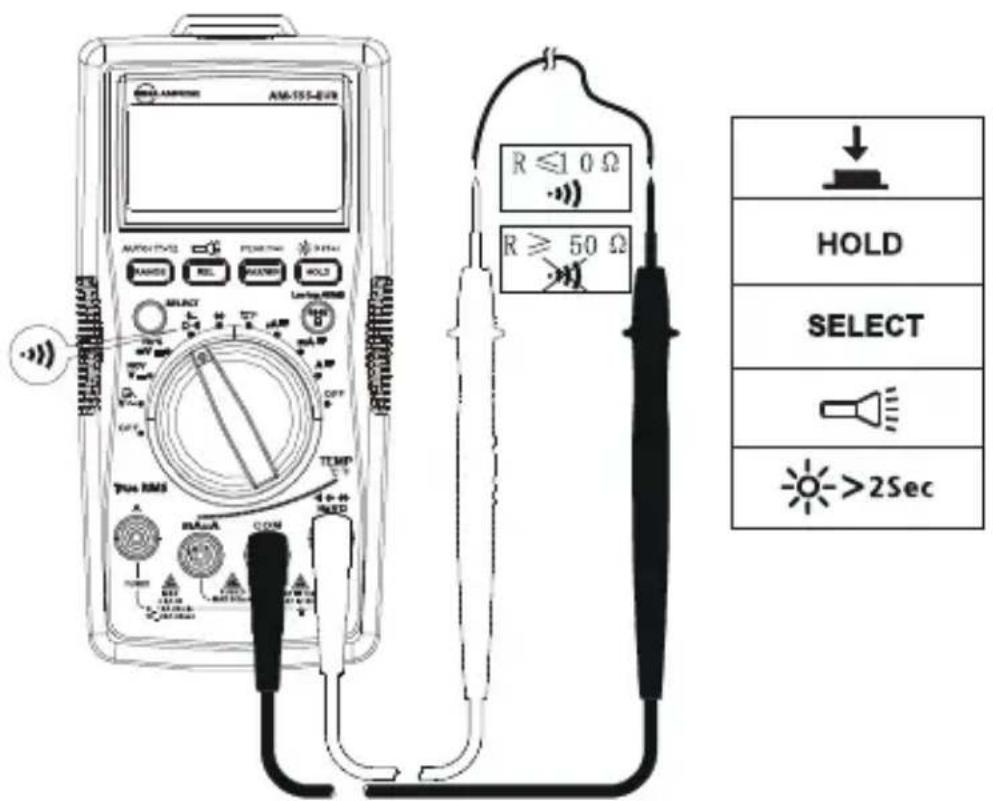

Måling af kontinuitet

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af kondensatorer.

Tryk på knappen SELECT for at skifte til måling af kontinuitet.

Måling af kapacitet

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af kapacitet. Brug funktionen DC-spænding til at kontrollere, at kondensatorerne er afladt.

Tryk på knappen SELECT for at skifte til måling af kapacitet.

Måling af diode

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.

Bemerk: En typisk forbindelsesspænding falder med 0,5 V til 0,8 V.

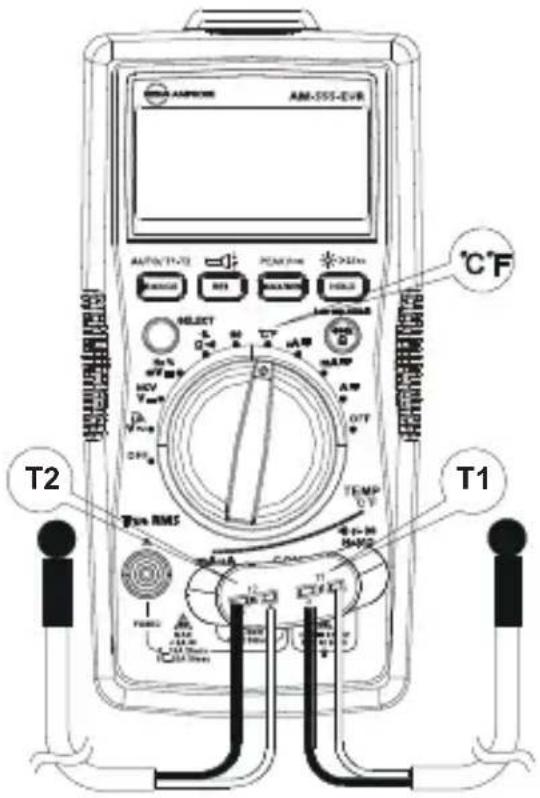

Måling af temperatur ^ C / ^ F

#

1. For at undgå personlige kvæstelser eller beskadigelser på maleinstrumentet,mö du ikke forbinde temperatursonden til ledende dele.

2. Temperatursensoren af K-typen (nikkel-krom/nichrosi) termokobling er egnet til måling af temperaturer under 230^ (446^) .

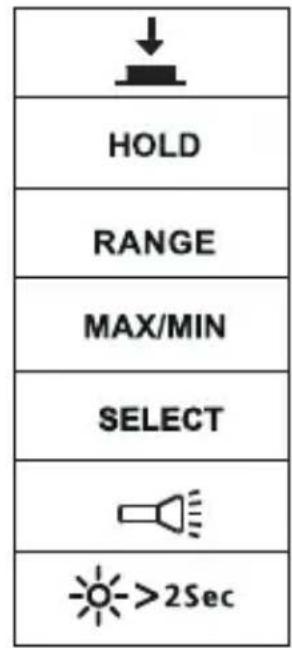

Sadan udforer du en maling:

Trin 1: Sæt drejeomskifteren til position °C/°F. Skærmen viser "ÄBEN". Tryk på knappen SELECT for konvertering til °F.

Trin 2: Forbinde temperatursonden (K-type) til maleinstrumentet og til overfladen, som skal mole. Du kan male to temperaturoverfladepunktter pa samme tid med de medfolgende temperatursonder.

Trin 3: Tryk på knappen RANGE for at vælgemaåling af temperatur T2 eller T1-T2 (standardindstillingen er T1).

Non-kontakt detektering af spænding (NCV-tilstand)

#

1. For at undgå personlige kvæstelser eller beskadigelser på maleinstrumentet,omaly du ikke malé på ikke-isolerede ledninger.
2. Summer afgiver en lyd og skærmen viser "OL", nr der detekteres en AC-spænding pa over 90 V AC.
3. Foretag/DD: malinger paa farlige strormforende ledninger med hoge spending end 750 V AC.
4. Før og after malinger af farlige spændinger, skal maleinstrumentet kontrolleres ved at malen kendt kilde, som f.eks. en stikkontakt for at sikre korrekt drift.
5. I NCV-tilstand kræves der ingen forbindelse af terminalerne til emnet ved NCV-måling.

Summer afgiver en lyd, nár der detekteres en spænding på ≥90 V. Afstanden imellem ledningen og moleinstrumentet bør vare ≤8 mm.

4 ！

Spændingsindikationen ved NCV-test er/DD tilstrækkelig til at garantere sikkerheden. Denne Funktion er/DD egnet til test af fravær af spending.

DETAILJEREDE SPECIFICATIONER

Omgivelsestemperatur: 23^± 5^ (73,4^± 9^) ; relativ temperatur: ≤ 75%

Nogagtighed: ± (% af aflaesning ^+ tal)

Maksimum spænding imellem indgangsterminal og jord:

1000 V AC virkelig-rms aller 1000 V DC.

Sikring for mA μA indgang: F1 sikring, 0,5 A H 1000 V hurtig sikring, (Φ6,3 × 32) mm
Sikring for A indgang: F2 sikring, 11 A H 1000 V hurtig sikring,

( 10× 38) mm

Maksimum antal af visninger: Digital 5999 taelinger, opdatering hver 3. sekund.

Analog visning af markør: 61 segmenter. Opdaterer 20 gange pr. sek.

Indikation af overspaending: OL

Område: Automatisk eller manuel drift

Hojde: Drift ≤ 2000m

Driftstemperatur: 0^ +40^ (32°F~104°F)

Relativ fugtighed: 0^ +30^ (32^ 86^)≤ 75% ; + 30^ +40^

(86^ F 104^ F) ≤ 50 %

Opbevaringtemperatur: -10^ +50^ (14°F~122°F)

Elettromagnetisk kompatilitet: I en RF med 1V/m = Specificeret nogagtighed ±5 %

Batteri: 9 V, 6F22, NEDA1604 dess lignende

Vægt: Ca. 354 g med batterier installeret

1. Måling af DC-spænding

Område Opløsn ing Højeste præcision
600,0mV 0,1mV ± (0,5 % + 3 LSD)
6,000V 1mV
	± (0,5 % + +2 LSD)60,00V
600,0V 100mV
1000V 1V ± (1,0 % + 2 LSD)

Indgangsimpedans: Ca. 10 MΩ;

Overbelastningsbeskyttelse: ± 1000V

2. Måling af AC-spænding

Område Opløsning	Nøjagtighed
	45Hz - 400Hz 400Hz -	1kHz
6,000V 1mV	± (1,0 % + 3 LSD) ± (2 % + 3 LSD)	60,00V 10mV
600,0V 10mV
1000V 1V	± (1,2 % + 3 LSD) ± (2,5 % + 3 LSD)

Overbelastningsbeskyttelse: 1.000V rms

Indgangsimpedans: Ca. 10 MΩ

Frekvensområde: 45 Hz - 1 kHz

Bemärk: Frekvensen (på den sekundäre skærm) vises muligvis ikke, hvis den malte spænding er under 20% af området for spænding.

3. Low-pass filter

Område Opløsn ing Nøjagtighed
6,000V 0,001V
60,00V 0,01V
600,0V 0,1V
1000V 1V

Blokerer AC-spændingssignaler over 1 KHz

Overbelastningsbeskyttelse: 1000 Vp

4. Måling af frekvens

Område Opløsn ing Nøjagtighed
60,00Hz	0,01 Hz
600,0Hz 0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz	1KHz
60,00MHz	10KHz

Overbelastningsbeskyttelse: 1000 Vp

5. Driftscyklus

Område Opløsn	ing Nøjagtighed
10%~90% 0,01%	± (1,2 % + 30 LSD)

Overbelastningsbeskyttelse: 1000 Vp

6. Måling af DC-strøm

Område Opløsn		ing Nøjagtighed
μA	600,0 μA 0,1	μA	± (1,0 % + 2 LSD)
	6000 μA 1 μA	A
mA	60,00mA 10	μA	± (1,2 % + +3 LSD)
	500,0mA 0,1	mA
A 20,00A [1,2,3]		10mA ± (1,5 %	+ 3 LSD)

Funktion	Overbelastningsbeskyttelse	Overbelastning
mA /μA	F1 sikring, 0,5 A H 1000 V hurtig sikring, (6,3 × 32) mm	Ikke relevant
A	F2 sikring, 11 A H 1000 V hurtig sikring, (10 × 38) mm	20 A overbelastning for maksimum 30 sekunder, minimum 10 minutter

[1] 8 til 10 A op til 20 minutter, minimum 10 minutter.
[2] >10 til 20 A overbelastning for maksimum 30 sekunder, minimum 10 minutter.
[3] >10 til 20 A i 30 sekunder, nogagtighed ± (2% +3 LSD).

7. Måling af AC-strøm

Område Opløsnig		Nøjagtighed
		45Hz - 400Hz 400Hz - 1KHz
μA	600,0 μA[1,2]	0,1 μA	± (1,2 % ++5 LSD) ± (2 % ++5 LSD)
	6000 μA[1,2]	1 μA
mA	60,00mA[1,2]	10 μA	± (1,5 % ++5 LSD) ± (3 % +5 LSD)
	600,0mA[1,2]	0,1mA
A 20,00A [1,2,3,4,5]		10mA	± (2 % ++5 LSD) ± (4 % +5 LSD)

Funktion	Overbelastningsbeskyttelse Overbelastning
mA /μA	F1 sikring, 0,5 A H 1000 V hurtig sikring, (6,3 × 32) mm	Ikke relevant
A	F2 sikring, 11 A H 1000 V hurtig sikring, (10 × 38) mm	20 A overbelastning for maksimum 30 sekunder, minimum 10 minutter

[1] Frekvensområde: 45 Hz - 1KHz
[2] Frekvensen (på den sekundäre skærm) vises muligvis ikke, hvis den malte strøm er under 20% af området for strøm.
[3] 8 til 10 A op til 20 minutter, minimum 10 minutter.
[4] >10 til 20 A overbelastning for maksimum 30 sekunder, minimum 10 minutter.
[5] >10 til 20 A i 30 sekunder, nogagtighed ± (4% +5 LSD).

8. Måling af modstand

Område Opløsn ing Nøjagtighed
600,0 Ω 0,1 Ω ± (1,2 % ++2 LSD)
6,000 KΩ 1 Ω
	± (1,0 % + 2 LSD)60,00 KΩ 10 Ω
600,0 KΩ 100 Ω
6,000 MΩ 1 KΩ ± (1,2 % ++2 LSD)
60,00 MΩ 10 KΩ ± (1,5 % ++2 LSD)

Spending af abent kredslob: Ca. 0,5 V

Overbelastningsbeskyttelse: 1000 Vp

9. : Kontinuitet : Måling af diode

Område	Opløsning Nøjagtighed
●●●	0,1 Ω	Spænding af Åbent kredsløb er ca. -3 V DC. Modstand ≥50 Ω, summeren afgiver ingen lyd. Modstand ≤10 Ω, summeren afgiver en lyd.
→+	1mV	Visningsområde er 0 V til 2,8 V. Normal spænding er ca. 0,5 V til 0,8 V for silikone PN-forbindelse.

Overbelastningsbeskyttelse: 1000 Vp

10. Måling af kapacitet

Område Opløsning Nøjagtighed
60,00 nF 10 pFUnder REL status: ± (3 % + 5 LSD)
600,0 nF 100 pF± (3 % + 5 LSD)6,000 μF 1nF
60,00 μF 10 nF
600,0 μF 100 nF ± (4 % + 5 LSD)
6000 μF 1 μF ± (5 % + 5 LSD)
60 mF 10 μF lke specificeret

Overbelastningsbeskyttelse: 1000 Vp

11. Måling af temperatur

Område Opløsn ing Nøjagtighed
-40 - 40°C	± (2 % + +8 LSD)
>40 - 400°C ± (1 % + 8 LSD) 1°C
>400 - 1000°C ±2,5%
-40 - 104°F	± (2 % + +12 LSD)
>104 - 752°F	± (1 % + +12 LSD)
>752 - 1832°F	±2,5%

Overbelastningsbeskyttelse: 1000 Vp

K-type (nikkel-krom/nichrosi) termokobling skal bruges til måling af temperaturer.

Hvis maleinstrumentet ikke virker, skal du kontrollere batterierne, terminalerne etc., og udskift dem, hvis nødvendigt.

1. Udskift sikringen aller batterierne, his maleinstrumentet ikke virker.
2. Læs anvisningerne i brugervejledningen for at se, om du udfører malingsproceduren forkert.

Hurtig kontrl af 0,5 A SIKRING:

Trin 1: Sæt drejeomskifteren til position mA

Trin 2: Brug et multimeter med kontinuitetsfunktion til at kontrollere sikringskontinuitet for sikringen på mA/μA terminalen. Forbind terminalerne til mA/μA terminalen og COM-terminalen.

Kontinuitetssummeren aktiveres ikke:Sikringen er ødelagt. Udskift sikringen, som specificeret.

F1 sikring, 0,5 A H 1000 V hurtig sikring, (46,3× 32) mm

Hurtig kontrol af 10A SIKRING:

Trin 1: Sæt drejeomskifteren til position A

Trin 2: Brug et multimeter med kontinuitetsfunktion til at kontrollere sikringskontinuitet for sikringen på 10 A terminalen. Forbind terminalerne til 10 A terminalen og COM-terminalen.

A
...	-	OK
...	-	OK

Kontinuitetssummeren aktiveres:Sikringen er OK

Kontinuitetssummeren aktiveres ikke:Sikringen er ødelagt. Udskift sikringen, som specificeret.

F2 sikring, 11 A H 1000 V hurtig sikring, ( 0× 38) mm

Med undtagelse af udskiftning af batterierne, mA enchver reparation af moleinstrumentet kun udfores af et autoriseret kundeservicecenter aller af en kvalificeret tekniker.

Frontpanelet og kabinettet kan rengøres med mildt opvaskemiddel og vand. Pafør lidt opvaskemiddel på en blød klud og lad kabinettet derefter tøre helt, inden brug. Brug ikke aromatiske kulbrimer, benzin eller opløsningsmidler, som indeholder klor for rengøring.

UDSKIFTNING AF BATTERIER OG SIKRING

AdvarseI

For at undgå elektrisk stød, personlige kvæstelser aller beskadigelser på@maleinstrumentet:

Frakoble terminalerne, inden du abner kabinett.

Brug KUN sikringer med den specificerede ampere, afbrydelse, spending og hastighed.

Folg nedenstäende trin for at udskifte BATTERIERNE:

1. Frakobl terminalerne fra kredslobet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra batteridaekslet og abn det.
4. Fjern batterierne og indsæt et 9 V batteri (6F22) eller lignende. Den korrekte polaritet vises på batteridaekslet. Indsæt batteriet i batterirummet.
5. Sæt dækslet på ingen og spænd skruerne.

Batteri: 9 V (6F22) batteri aller lignende

Følg nedenstående trin for at udskifte SIKRINGEN:

1. Frakobl terminalerne fra kredslobet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra dækslet og abn det.
4. Fjern den ødelagte sikring og indsæt en ny sikring af samme type.
5. Sæt dækslet på ingen og spænd skruerne.
