BRUGSANVISNING AM540 FLUKE

IEC/EN 61010-2-31 for prøveledninger

EMC IEC/EN 61326-1

- Koble den vanlige (COM)-prøveledningen til kretsen før du kobler til den spenningsførende ledningen.

- Etter måling tar du av den spenningsførende ledningen før du tar den vanlige prøveledningen (COM) fra kretsen

1. "OL" vises på LCD-skjermen när målingen er utenfor rekkevidden.

Lydsignalet høres når den påviste spenningen er ≥ 90 V, og lydsignalet forblir på. Avstandene mellom ledningen og måleren bør være ≤ 8 mm.

DETALJERTE SPESIFIKASJONER

Temperatur i omgivelsene: 23°C ±5°C (73,4°F ±9°F); Relativ temperatur: ≤75%

Dersom måleren ikke fungerer, kontrollerer du batteri, prøveledninger, osv., og bytt om nødvendig.

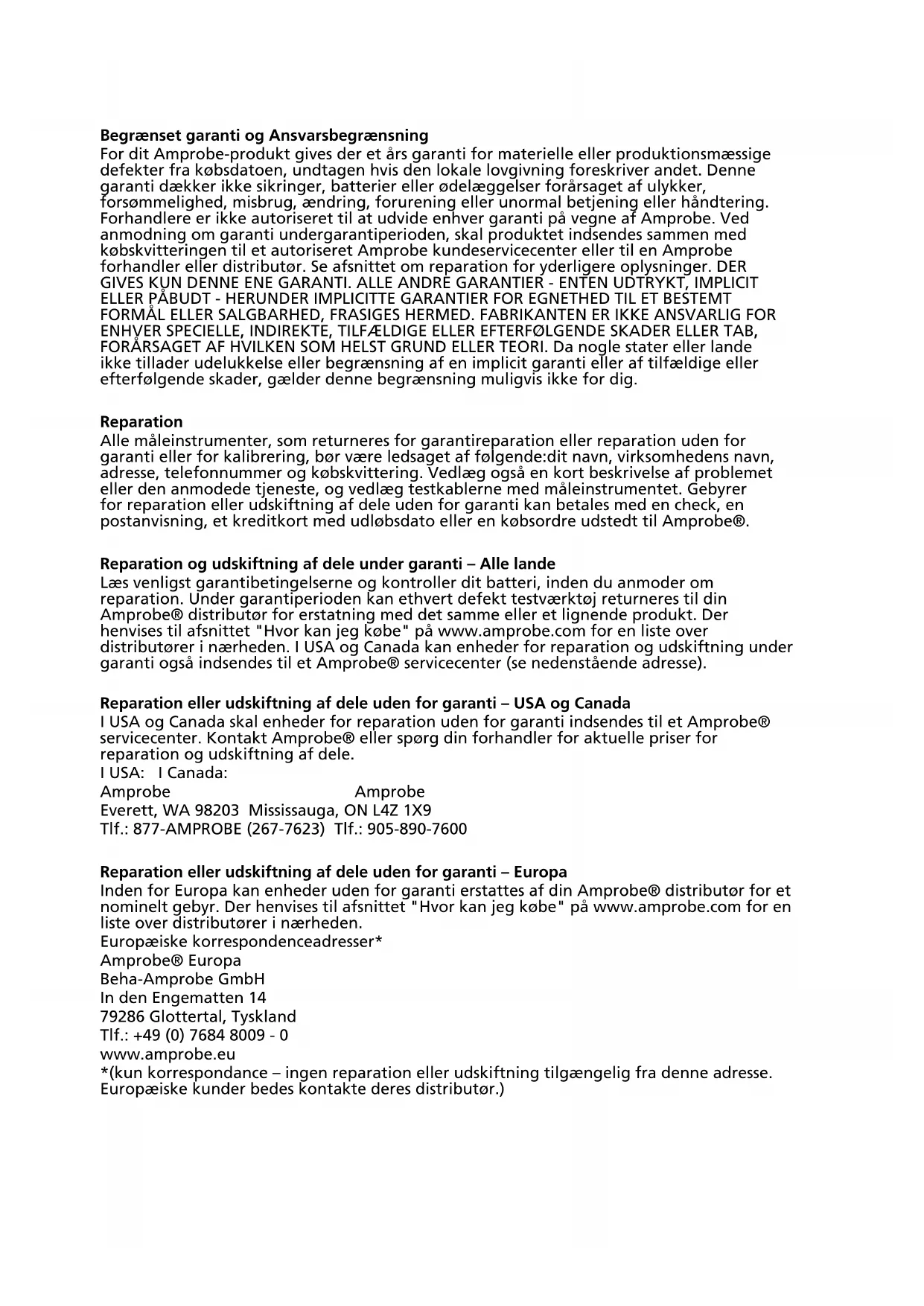

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-produkt gives der et års garanti for materielle eller produktionsmæssige defekter fra købsdatoen, undtagen hvis den lokale lovgivning foreskriver andet. Denne garanti dækker ikke sikringer, batterier eller ødelæggelser forårsaget af ulykker, forsømmelighed, misbrug, ændring, forurening eller unormal betjening eller håndtering. Forhandlere er ikke autoriseret til at udvide enhver garanti på vegne af Amprobe. Ved anmodning om garanti undergarantiperioden, skal produktet indsendes sammen med købskvitteringen til et autoriseret Amprobe kundeservicecenter eller til en Amprobe forhandler eller distributør. Se afsnittet om reparation for yderligere oplysninger. DER GIVES KUN DENNE ENE GARANTI. ALLE ANDRE GARANTIER - ENTEN UDTRYKT, IMPLICIT ELLER PÅBUDT - HERUNDER IMPLICITTE GARANTIER FOR EGNETHED TIL ET BESTEMT FORMÅL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHVER SPECIELLE, INDIREKTE, TILFÆLDIGE ELLER EFTERF∅LGENDE SKADER ELLER TAB, FORÅRSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da nogle stater eller lande ikke tillader udelukkelse eller begrænsning af en implicit garanti eller af tilfældige eller efterfølgende skader, gælder denne begrænsning muligvis ikke for dig.

Reparation

Alle måleinstrumenter, som returneres for garantireparation eller reparation uden for garanti eller for kalibrering, bør være ledsaget af følgende:dit navn, virksomhedens navn, adresse, telefonnummer og købskvittering. Vedlæg også en kort beskrivelse af problemet eller den anmodede tjeneste, og vedlæg testkablerne med måleinstrumentet. Gebyrer for reparation eller udskiftning af dele uden for garanti kan betales med en check, en postanvisning, et kreditkort med udløbsdato eller en købsordre udstedt til Amprobe®.

Reparation og udskiftning af dele under garanti – Alle lande

Læs venligst garantibetingelserne og kontroller dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Amprobe® distributør for erstatning med det samme eller et lignende produkt. Der henvises til afsnittet "Hvor kan jeg købe" på www.amprobe.com for en liste over distributører i nærheden. I USA og Canada kan enheder for reparation og udskiftning under garanti også indsendes til et Amprobe® servicecenter (se nedenstående adresse).

Reparation eller udskiftning af dele uden for garanti – USA og Canada

I USA og Canada skal enheder for reparation uden for garanti indsendes til et Amprobe® servicecenter. Kontakt Amprobe® eller spørg din forhandler for aktuelle priser for reparation og udskiftning af dele.

I USA: I Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tlf.: 877-AMPROBE (267-7623) Tlf.: 905-890-7600

Reparation eller udskiftning af dele uden for garanti – Europa

Inden for Europa kan enheder uden for garanti erstattes af din Amprobe® distributør for et nominelt gebyr. Der henvises til afsnittet "Hvor kan jeg købe" på www.amprobe.com for en liste over distributører i nærheden.

Europæiske korrespondenceadresser*

Amprobe® Europa

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

www.amprobe.eu

*(kun korrespondance – ingen reparation eller udskiftning tilgængelig fra denne adresse.

Europæiske kunder bedes kontakte deres distributør.)

AMPROBE AM-S70 AUTO/T1-T2 RANGE REL PEAKI=1 >25cc MAXMIN HOLD SELECT Hz % mV ms NCV Vms A V~ OFF TEMP C F uA R2 mA R2 A R2 OFF OFF True RMS 10 A mA μA COM PUNED 10 Max PUNED 100mA max GAT 6 mm/400 Ω GAT 6 mm/400 Ω 10 9 8 7 6 3 4 5 1

AMPROBE AM-560 AUTO/T1-T2 RANGE REL PEAK/CM MAX/MIN HOLD SELECT Hz % mV MCV V~ Dv V~ OFF True RMS 10A mAµA COM PUBED 1MHz FUBED 50mA max CAT & HAV CAT & HAV TEMP °C T 4

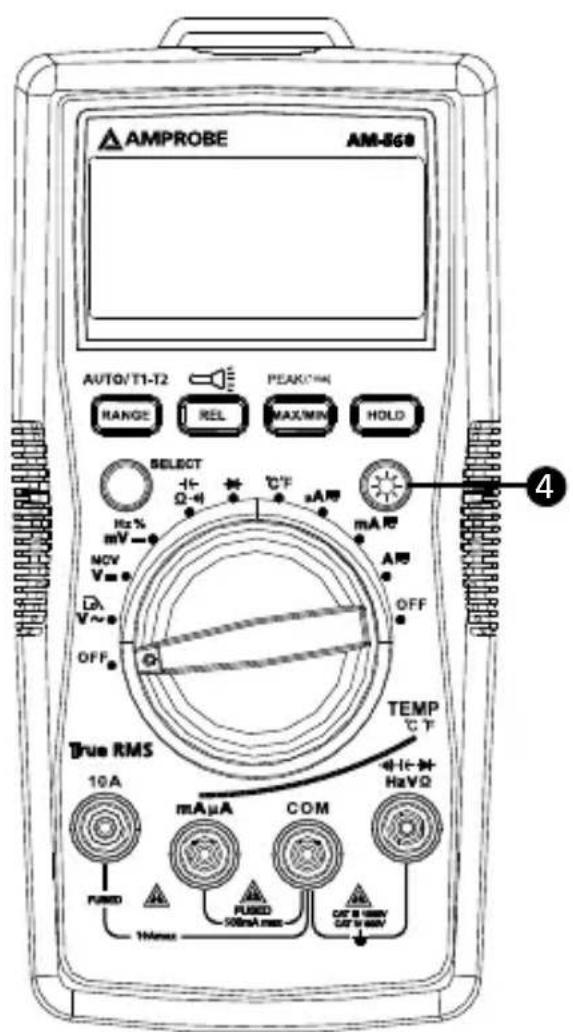

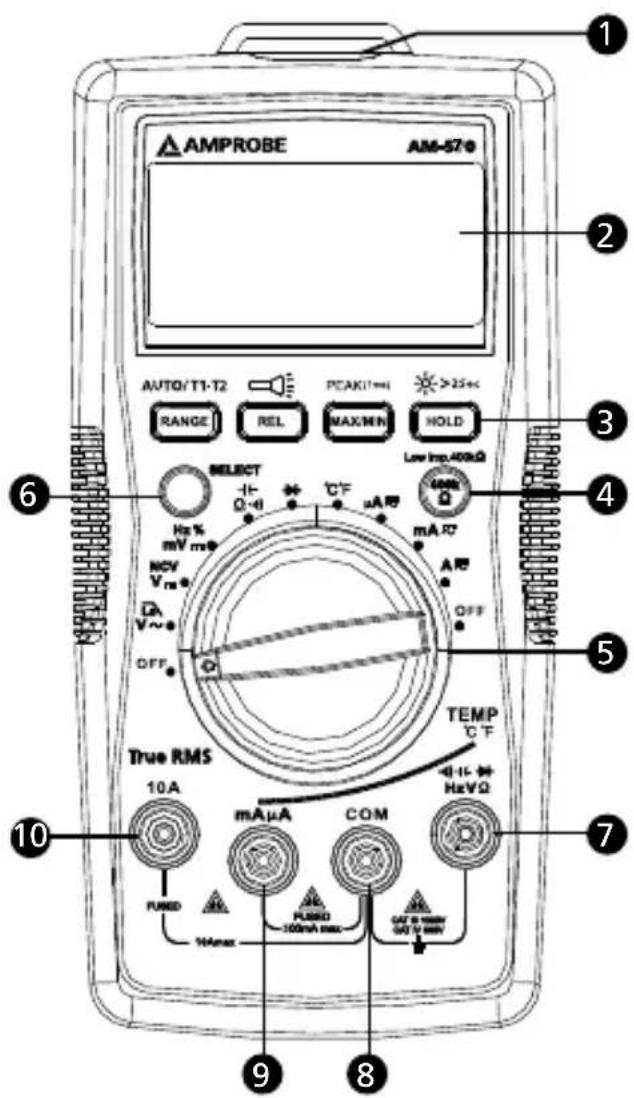

① Lommelygte
2 LCD-skærm

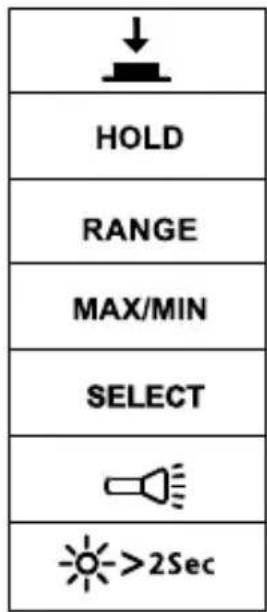

③ Trykknapper (se udførelse af måling for knapfunktioner)
4 AM-550-EUR: Knap for lav impedans AM-540-EUR: Knap for baggrundslys
⑤ Drejeomskifter
6 Knappen SELECT til valg af funktion
⑦ Indgangsterminal for måling af spænding, diode, kapacitet, modstand, kontinuitet og temperatur
8 COM-terminal (retur) for alle målinger
9 Indgangsterminal for måling af AC/DC mA/uA
10 Indgangsterminal for måling af AC/DC A op til 10 A

Skærm

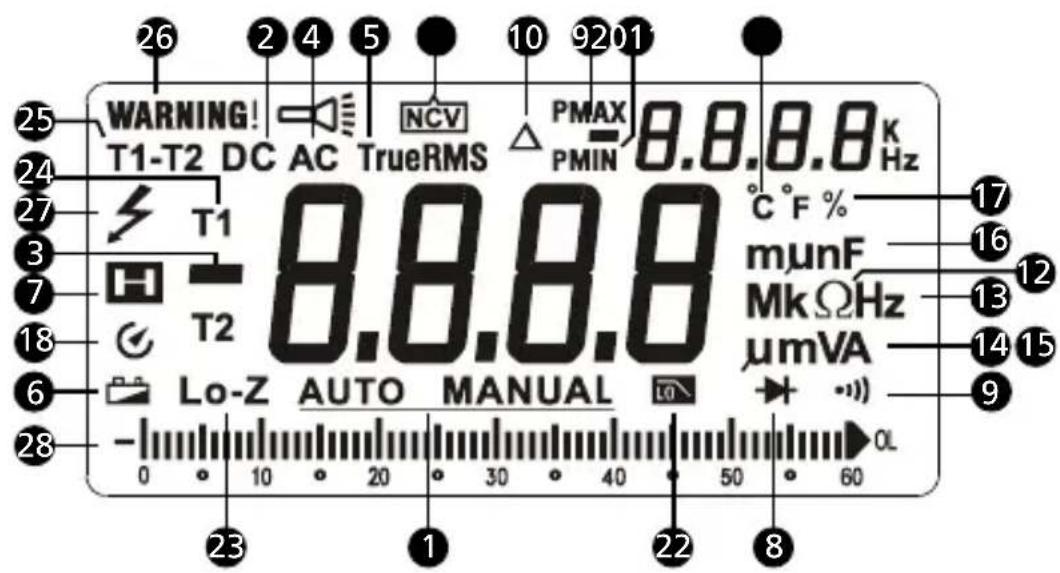

WARNING! T1-T2 DC AC TrueRMS PMAX PMIN 8.8.8.8 K Hz T1 T2 Lo-Z AUTO MANUAL °C F % munF Mk ΩHz μmVA 0 10 20 30 40 50 60 23 1 22 8

1 Automatisk eller manuel område
2 Jævnstrøm
3 Negativ aflæsning
4 Vekselstrøm
⑤ Virkelig rms-værdi
6 Indikator for lavt batteri
7 Lagring af data
8 Diodetest
9 Kontinuitetstest
10 Relativ nul-tilstand
11 Non-kontakt spænding detekteringstilstand
12 Måleenheder for modstandstest
13 Måleenheder for frekvenstest
14 Måleenheder for spændingstest
15 Måleenheder for strømtest
16 Måleenheder for kapacitetstest
17 Driftscyklus

18 Automatisk slukning
19 Maksimum/minimum aflæsning hukommelse
20 Positiv/negative spids aflæsning hukommelse
21 Måleenheder for temperaturtest
22 Low-pass filter
23 400 KΩ lavimpedanstest (kun AM-550-EUR)
24 Måling af temperatur T1 eller T2
25 Måling af temperatur T1 - T2
26 Advarsel for forkert forbindelse af indgangsterminaler for terminaler
27 Tilstedeværelse af farlige spændinger
28 Analog visning af søjlegraf

INDHOLD

SYMBOL....2

SIKKERHEDSOPLYSNINGER....2

UDPAKNING OG INSPEKTION ....3

FUNKTIONER......4

UDF∅RE MÅLINGER 5

Positioner af drejeomskifter....6

Måling at AC og DC spænding....9

Måling af frekvens/Driftscyklus....11

Måling af modstand 14

Måling af kontinuitet 15

Måling af kapacitet....16

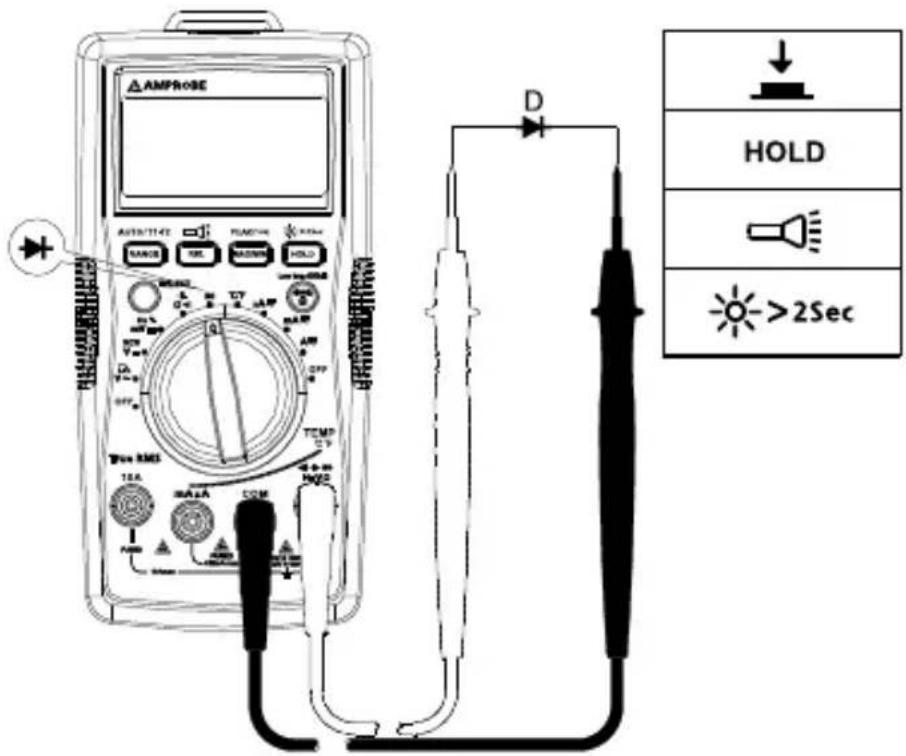

Måling af diode....17

Måling af temperatur °C/°F 18

Non-kontakt spænding detekteringstilstand....19

SPECIFICATIONER 20

VEDLIGEHOLDELSE....24

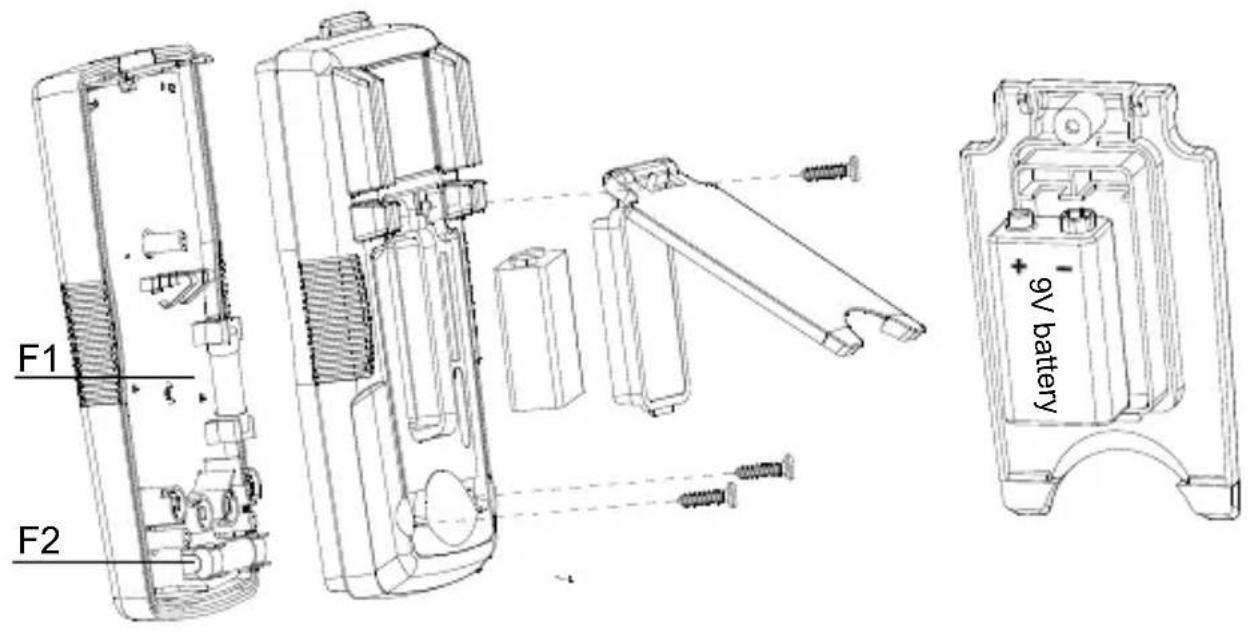

UDSKIFTNING AF BATTERIER OG SIKRING....25

SYMBOLER

	Advarsel! Risiko for elektrisk stød.
	Advarsel! Der henvises til forklaringen i denne brugervejledning
	Vekselstrøm (AC)
	Jævnstrøm (DC)
	Apparatet er beskyttet med dobbelt isolering eller forstærket isolering
	Jord
	Hørlig tone
	Batteri
	Opfylder kravene i de europæiske direktiver
	Overholder relevante australske standarder
	Canadian Standards Association (NRTL/C)
	Dette produkt må ikke bortskaffes som usorteret husholdningsaffald.Skal bortskaffes ved et kvalificeret genbrugscenter.

SIKKERHEDSOPLYSNINGER

Spændingstesteren opfylder kravene i:

IEC/EN 61010-1 3. udgave forureningsgrad 2, målingskategori IV 600 V og målingskategori III 1000 V

IEC/EN 61010-2-31 for terminaler

EMC IEC/EN 61326-1

Målingskategori IV (kategori IV) er for målinger, som udføres ved kilden af lavspændingsinstallationen. Der vises eksempler på elektriske måleinstrumenter og målinger på primære enheder til beskyttelse af overspænding og kontrolenheder af variationer.

Målingskategori III (CAT III) er for målinger, der udføres i bygningsinstallationer. Der vises eksempler på målinger på distributionstavler, hovedafbrydere, ledningsføring, herunder kabler, bus-bars, forbindelsesbokse, kontakter, stikkontakter i faste installationer samt udstyr til industriel brug og andre apparater, f.eks. stationære motorer med permanent tilslutning til faste installationer.

Advarsel: Læs inden ibrugtagning

• Følg disse anvisninger for at undgå elektrisk stød eller personlige kvæstelser, og brug kun måleinstrumentet som specificeret i denne brugervejledning.
• Brug ikke måleinstrumentet eller terminalerne, hvis de er beskadigede eller hvis måleinstrumentet ikke virker korrekt. Hvis du er i tvivl, bør du få måleinstrumentet kontrolleret af en servicetekniker.
• Brug altid de korrekte funktioner og måleområder.
• Inden du drejer på drejeomskifteren for valg af funktionsområde, skal du frakoble terminalerne fra kredsløbet.
• Kontroller måleinstrumentets drift ved at måle en kendt spændingskilde.
• Tilfør ikke mere end den nominelle spænding, som markeret på måleinstrumentet, imellem terminalerne eller imellem hver terminal og jord.
• Udvis forsigtighed, når du arbejder med spændinger på over 30 V AC rms, 42 V AC spids eller 60 V DC. Disse spændinger udgør en risiko for elektrisk stød.
• Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.
• Brug ikke måleinstrumentet i områder med eksplosive gasser eller damp.
• Når du bruger terminalerne, skal du holde fingrene bagved fingerbeskyttelsen.

UDPAKNING OG INSPEKTION

Din forsendelsespakke skal indeholde:

1 AM-540-EUR eller AM-550-EUR Multimeter

1 Testkabler
2 Temperatursonder
1 Temperaturadapter
1 Velcro-rem

1 9 V (6F22) batteri (installeret)

1 Brugervejledning
1 Bæretaske

Hvis nogle dele er beskadiget eller mangler, skal du returnere den komplette pakke til stedet, hvor du købte det for at få erstattet pakken.

FUNKTIONER

Multimeteret er designet til professionelle HVAC-teknikere. AM-540-EUR måler et komplet område af elektriske parametre og funktioner. Nøglefunktionerne er:Måling af temperatur, kapacitet for at kontrollere kondensatorer for start af motorer, mikroampere for fejlsøgning af flammesensor og et low-pass filter til at foretage præcise målinger på drev med variabel frekvens. Med den indbyggede lommelygte og non-kontakt detektering af spænding, er AM-540-EUR det rigtige valg for den professionelle HVAC-tekniker. Dette måleinstrument overholder sikkerhedskravene i kategori IV 600 V og kategori III 1000 V for de fleste behov for avanceret HVAC-fejlsøgning.

Amprobe AM-550-EUR er et fuldt udstyret multimeter, som er designet til professionelle elektrikere, som skal vedligeholde eller fejlsøge på avancerede elektriske systemer. Sensoren for virkelig rms måler spændinger præcist på systemer, som berøres af harmoniske signaler; den indbyggede lommelygte gør det muligt at identificere kabler ved arbejder ved dårlig belysning, og non-kontakt detektering af spænding muliggør hurtige målinger, uden behov for yderligere værktøj. AM-550-EUR måler også temperaturer ved dobbelte indgange, og er udstyret med en lavimpedans-funktion til at detektere vagabonderende strømme samt et low-pass filter til præcis måling af drev med variable frekvenser. Dette måleinstrument overholder sikkerhedskravene i kategori IV 600 V og kategori III 1000 V til brug i de fleste industrielle anvendelser.

• Målinger: AC/DC-spænding op til 1000 V, AC/DC-strøm, modstand, frekvens, kapacitet, temperatur, driftscyklus.

• Specielle funktioner:

• Lav Z - til at detektere "fantomspændinger" (kun AM-550-EUR)

• Low-pass filter for drev med variabel frekvens
• Non-kontakt detektering af spænding
• Hørbar kontinuitet
• Diodetest

- Baggrundsbelyst LCD-skærm med analog søjlegraf til dobbelt aflæsning

- Begivenheder:

• Lagring af data
• MAKS/MIN hukommelse
• Fastfrysning af spidser
• Relativ nul-tilstand

- Indbygget lommelygte

• Plads til opbevaring af terminaler og "tredjehåndsholder"
• Advarsel imod forkert tilslutning af terminaler
• Automatisk eller manuel område
• Automatisk slukning
• Advarsel ved lavt batteriniveau
• Velcro-rem til at ophænge et måleinstrument
• Sikkerhed: Kategori IV 600 V, kategori III 1000 V

#

1. Brug de korrekte funktioner og måleområder.
2. For at undgå elektrisk stød, personlige kvæstelser eller beskadigelse af måleinstrumentet, skal du frakoble strømkredsløbet og aflade alle højspændingskondensatorer inden udførelse af måling af modstand og diode.
3. Sådan forbinder du terminalerne:

- Forbind common (COM) terminalen til kredsløbet, inden du forbinder den strømførende ledning.

- Efter måling skal du fjerne den strømførende ledning, inden du fjerner common (COM) terminalen fra kredsløbet.

1. Der vises et symbol "OL" på LCD-skærmen, när målingen går uden for området.

Positioner af drejeomskifter

Positioner af drejeomskifter	Målingsfunktion
V /	Måling af AC-spænding/Low-pass filter (1 kHz).Brug knappen SELECT til at vælge en anden funktion.
V = / NCV	Måling af DC-spænding/Non-kontakt detektering af spænding. Brug knappen SELECT til at vælge en anden funktion.
mV = / Hz%	Måling af DC millivolt/frekvens/driftscyklus.Brug knappen SELECT til at vælge en anden funktion.
/ -1(-·)···	Måling af modstand/kapacitet/kontinuitet.Brug knappen SELECT til at vælge en anden funktion.
→+	Måling af spænding af diode PN-forbindelse (diodetest).

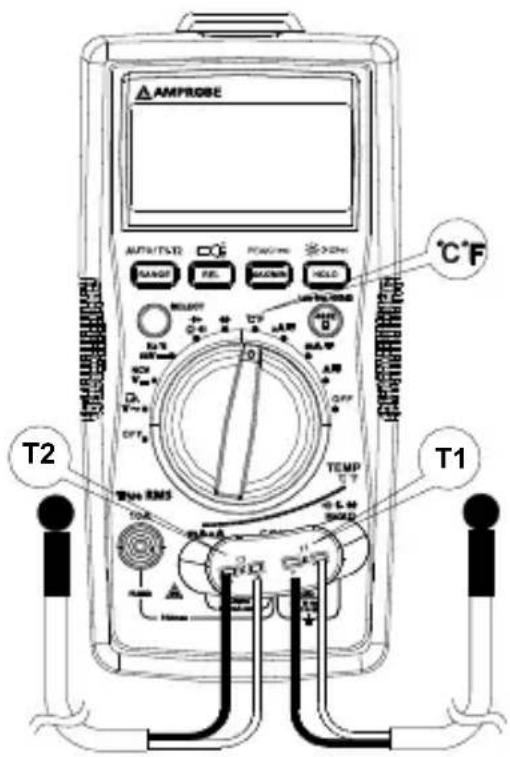

°C °F	Måling af temperatur.Brug knappen SELECT til at vælge temperaturehed °C eller °F.
μA= mA=10 A=	Måling af AC- eller DC-strøm.Brug knappen SELECT til at vælge imellem AC eller DC.

Trykknap Målingsfunktion
SELECT	Tryk på den gule knap SELECT til valg af funktion for at vælge andre målefunktioner på drejeomskifteren.
OMRÅDE/AUTOMATISK T1-T2	Skift imellem manuelt eller automatisk område for måling af spænding, strøm, modstand og kapacitet. Standardindstilling er automatisk område. Tryk på knappen for at skifte til manuelt område. Tryk i 2 sekunder for at vende tilbage til automatisk område. Skift imellem T1 eller T2 eller T1-T2 funktion for måling af temperatur.
REL / [IMAGE]	Relativ tilstand △ Tryk på >2 sekunder for at tænde eller slukke for lommelygten.
MAKS/MIN/SPIDS (1 ms).	Tryk for at gå til maksimum/minimum aflæsnings hukommelsestilstand. Tryk igen for maksimum aflæsning; tryk igen for minimum aflæsning. Tryk >2 sekunder for at forlade maksimum/minimum aflæsningstilstand.Tryk >2 sekunder for at gå til tilstanden MAKS. spids/MIN. spids. Tryk igen for aflæsning af MAKS. spids; tryk igen for aflæsning af MIN. spids. Tryk >2 sek. for at forlade aflæsningstilstanden MAKS. spids/MIN. spids.
HOLD Skærmen fastfryser den aktuelle aflæsning.
[D7YS]	Tryk >2 sekunder for at tænde eller slukke for baggrundslys for LCD-skærmen.

Trykknap Målingsfunktion
SELECT	Tryk på den gule knap SELECT til valg af funktion for at vælge andre målefunktioner på drejeomskifteren.
OMRÅDE/AUTOMATISK T1-T2	Skift imellem manuelt eller automatisk område for måling af spænding, strøm, modstand og kapacitet. Standardindstilling er automatisk område. Tryk på knappen for at skifte til manuelt område. Tryk i 2 sekunder for at vende tilbage til automatisk område. Skift imellem T1 eller T2 eller T1-T2 funktion for måling af temperatur.
REL / [IMAGE]	Relativ tilstand △ Tryk på >2 sekunder for at tænde eller slukke for lommelygten.
MAKS/MIN/SPIDS (1 ms).	Tryk for at gå til maksimum/minimum aflæsnings hukommelsestilstand. Tryk igen for maksimum aflæsning; tryk igen for minimum aflæsning. Tryk >2 sekunder for at forlade maksimum/minimum aflæsningstilstand.Tryk >2 sekunder for at gå til tilstanden MAKS. spids/MIN. spids. Tryk igen for aflæsning af MAKS. spids; tryk igen for aflæsning af MIN. spids. Tryk >2 sek. for at forlade aflæsningstilstanden MAKS. spids/MIN. spids.
HOLD / [IMAGE]>2Sec	Skærmen fastfryser den aktuelle aflæsning/Tryk >2 sekunder for at tænde eller slukke for baggrundslys for LCD-skærmen.
Lavimpedans 400 kΩ	Kun for måling af spændinger. Tryk og hold på knappen for at ændre indgangsimpedans for V og COM terminaler til 400 kΩ. Slip knappen 400 kΩ for at vende tilbage til normal indgangsimpedans for V og COM terminaler (ca. 10 MΩ).

Dobbelt skærm

Måling af AC-spænding

Den primære skærm viser AC-spænding.

Den sekundære skærm viser frekvens.

Måling af AC-strøm

Den primære skærm viser AC-strøm.

Den sekundære skærm viser frekvens.

Automatisk slukning

Automatisk slukning: Efter ca. 15 minutter.

Når måleinstrumentet er i tilstanden automatisk slukning, skal du trykke på en vilkårlig knap for at genoptage normal drift.

Måling af REL (V, A, Ω og -k-)

Måleinstrumentet beregner værdier baseret på den gemte værdi, når det er indstillet til den relaterede skærmværdi i tilstanden REL △ målt værdi - referenceværdi

Bemærk: Du må ikke aktivere relativ tilstand, når skærmen viser "OL".

Advarsel for forkert forbindelse af indgangsterminaler

For at advare om forkert forbindelse af indgangsterminalerne, viser måleinstrumentet en "Advarsel" og summeren afgiver en lyd, når terminalerne forbindes til emner, som ikke er til måling af de valgte funktioner.

Valgt funktion	ADVARSEL - Forkert forbindelse af indgangsterminaler
V, , +, -, +, Hz, %,	10 A, mA μA
mA μA°C °F	10A
10 A	mA μA

Advarsel imod farlige spændinger

LCD-skærm viser ⚡, når måleinstrument detekterer en spænding ≥30 V AC eller ≥42 V DC.

Måling at AC og DC spænding

⚠️ For at undgå personlige kvæstelser eller beskadigelser på måleinstrumentet, må du ikke tilføre spændinger højere end 1000 V AC eller 1000 V DC. Summeren afgiver en lyd, når der detekteres en spænding højere end 1000 V AC og 1000 V DC.

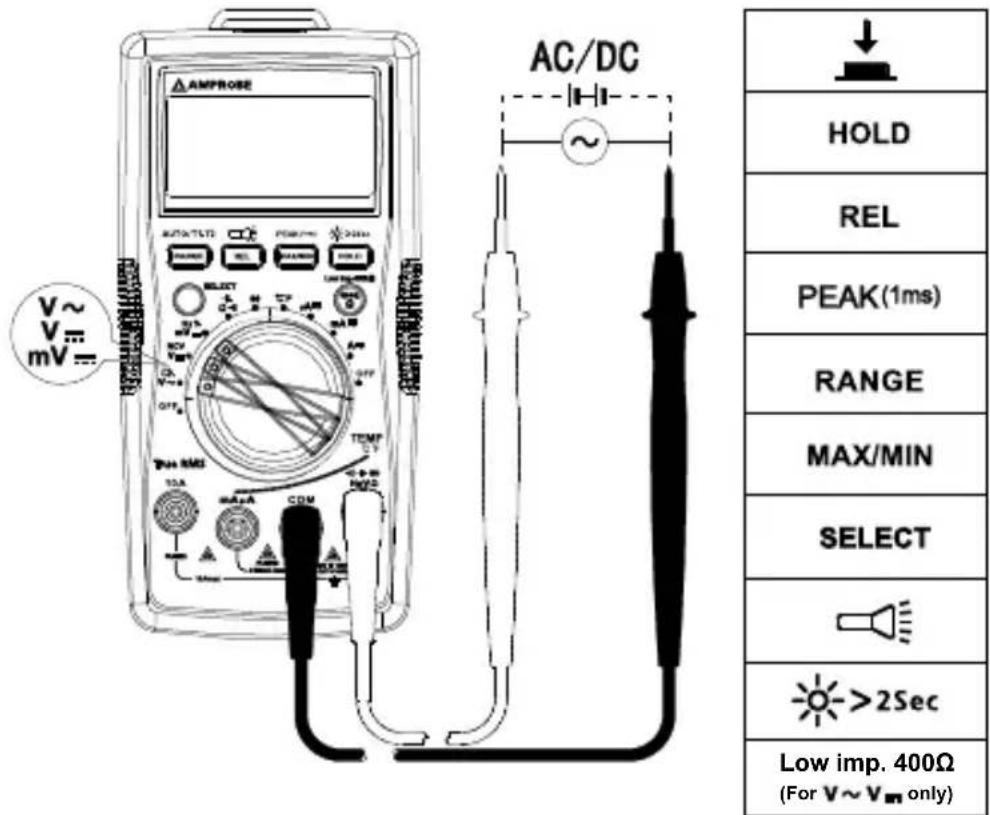

AMPROSE V~ mV= AC/DC HOLD REL PEAK(1ms) RANGE MAX/MIN SELECT >2Sec Low imp. 400Ω (For V~V_m only)

Low-pass filter

4 !

- For at undgå personlige kvæstelser eller beskadigelser på måleinstrumentet, må du ikke bruge low-pass filterfunktionen til at bekræfte tilstedeværelse af farlige spændinger i kredsløbet. Brug altid spændingsfunktionen til at bekræfte farlige spændinger.

- Tilfør ikke en spændingskilde, som er højere end 1000 V.

Måling af AC-spænding med low-pass filter:

Sæt drejeomskifteren til positionen V\~ og tryk på knappen SELECT for at gå til tilstanden low-pass filter, hvorefter symbolet Lovises på skærmen.

Hvis du udfører målinger i tilstanden AC-spænding med et low-pass filter, kan det blokere spændinger over 1 KHz. Low-pass filteret kan bruges til at måle komposit sinussignaler, som genereres af en vekselretter og motordrev med variabel frekvens.

AMPROSE AUTO/TLSO POWER PULL PULL/THI HOLD LO TIN RMS 10A MAX COM 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 HOLD SELECT >2Sec

Bemærk: Måleinstrumentet går i manuel tilstand, når tilstanden low-pass filter aktiveres. Tilstanden automatisk område er ikke tilgængelig for for funktionen low-pass filter.

Måling af frekvens/Driftscyklus

⚠️ For at undgå personlige kvæstelser eller beskadigelser på måleinstrumentet, må du ikke tilføre spændinger, som overstiger 1000 V.

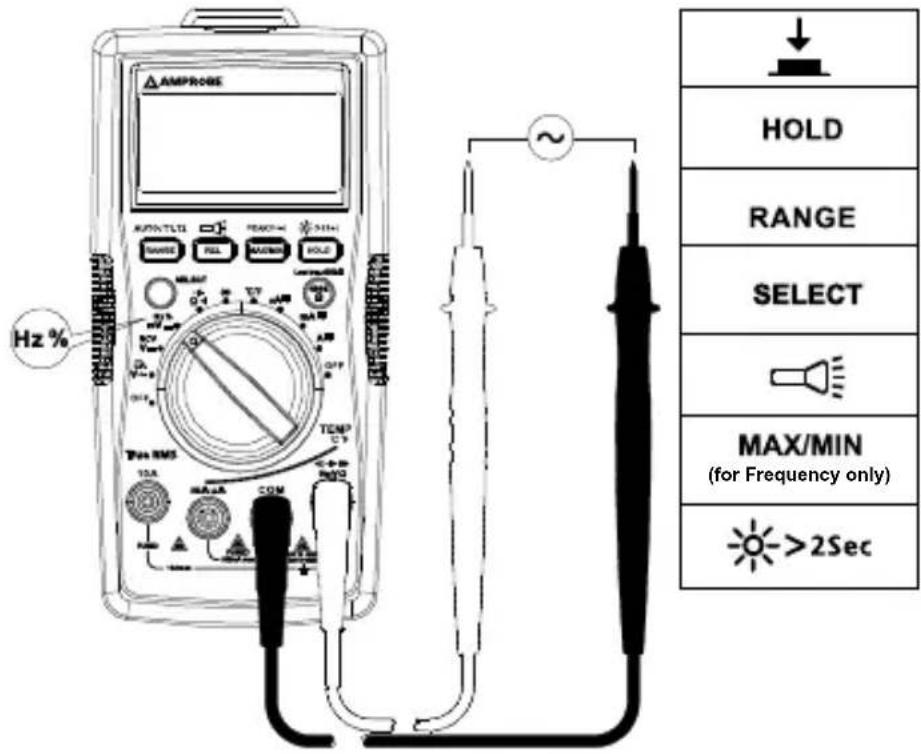

1. Funktionerne Frekvens/Driftscyklus

Trin 1: Sæt drejeomskifteren til positionen Hz %. Brug knappen SELECT for måling af Hz eller driftscyklus.

Trin 2: Forbind terminalerne til kredsløbet. Se nedenstående forbindelsesdiagram.

1. Måling af frekvens med funktionen AC-spænding

Trin 1: Sæt drejeomskifteren til position V\~.

Trin 2: Forbind terminalerne til kredsløbet. Forbind common (COM) terminalen til kredsløbet, inden du forbinder den strømførende ledning (se forbindelsesdiagrammet "Måling af AC-spænding").

Den primære skærm viser AC-spænding.

Den sekundære skærm viser frekvens.

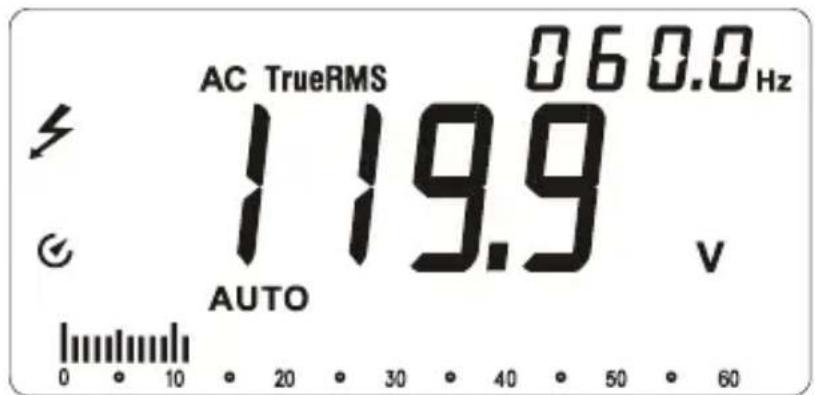

AC TrueRMS 060.0 Hz 119.9 V AUTO 0 10 20 30 40 50 60

1. Måling af frekvens med funktionen AC-strøm

Trin 1: Sæt drejeomskifteren til position μA, mA eller 10 A.

Trin 2: Forbinde terminalerne til den korrekte indgangsterminal 10 A/mA μA og til kredsløbet, inden du tænder for strømmen til kredsløbet under målingen (se forbindelsesdiagrammet "Måling af AC-strøm").

Den primære skærm viser AC-strøm.

Den sekundære skærm viser frekvens.

AC TrueRMS 060.0 Hz 450.0 m A AUTO

Tryk på knappen SELECT for at vælge funktionen til måling af AC eller DC-strøm.

For at undgå personlige kvæstelser eller beskadigelser på

måleinstrumentet:

1. Forsøg ikke at udføre en måling af strøm inden for kredsløbet, når det åbne kredsløbspotentiale til jord overstiger 1000 V.

2. Brug de korrekte funktioner og måleområder.

3. Placer ikke terminalen parallelt med et kredsløb, når terminalerne er forbundet til strømterminalerne.

4. Forbinde terminalerne til den korrekte indgangsterminal 10 A/mA μA og til kredsløbet, inden du tænder for strømmen til kredsløbet under målingen.

5. For strømområdet fra 8-10 A, må du ikke måle strømmen i længere end 20 minutter. Vent i 10 minutter, inden du udfører den næste måling

6. Efter måling skal du slukke for strømmen til kredsløbet, inden du fjerner terminalerne fra kredsløbet.

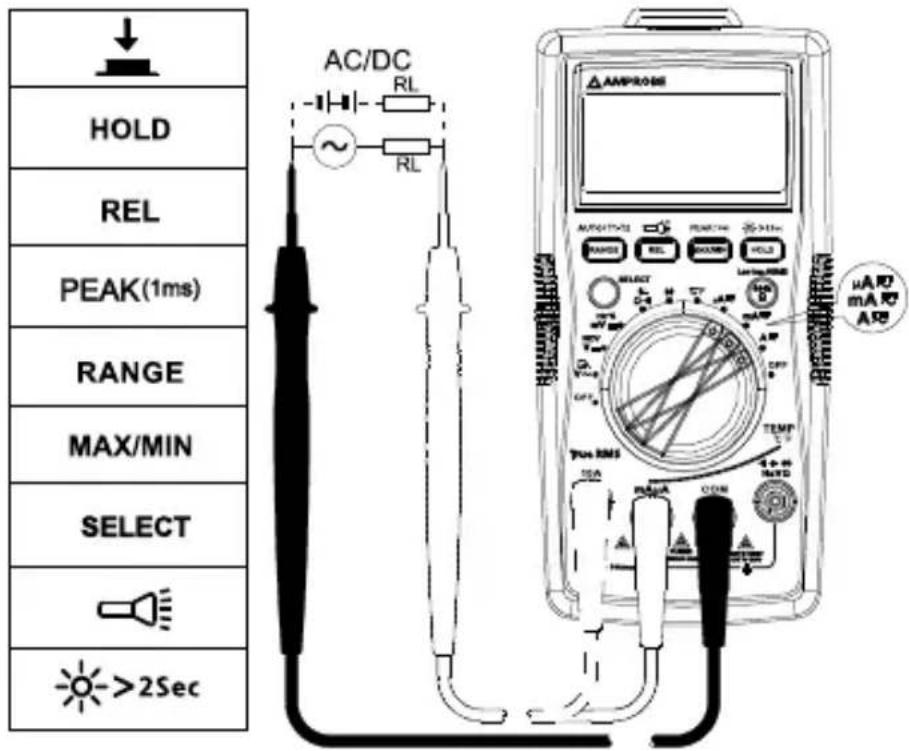

↓ HOLD REL PEAK(1ms) RANGE MAX/MIN SELECT >2Sec AC/DC RL ~ RL μAPD mAAD ARB AMPROS AUTO17032 RUNX RELE REMARK HOLD SELECT GND GND TEMP TEN TEN TEN TEN TEN TEN TEN TEN TEN TEN TEN TEN

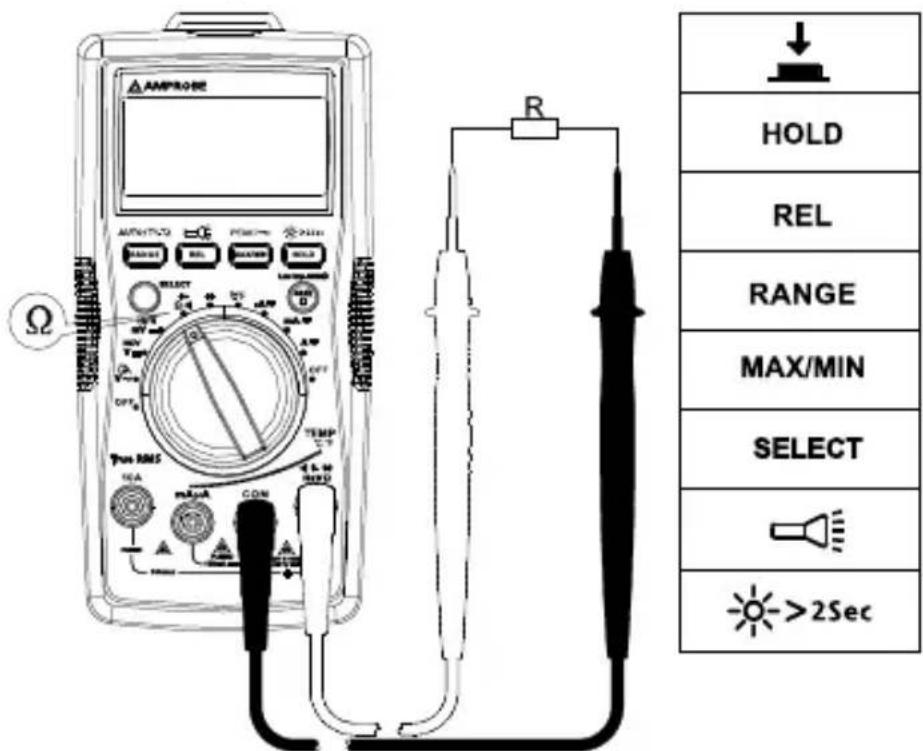

Måling af modstand

⚠️! Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.

AMPROS HOLD REL RANGE MAX/MIN SELECT >2Sec

Bemærk: Ved måling af en større modstand (>1 MΩ), kan det tage nogle få sekunder, inden aflæsningen er stabil.

Indikation af overspænding eller åbent kredsløb: OL

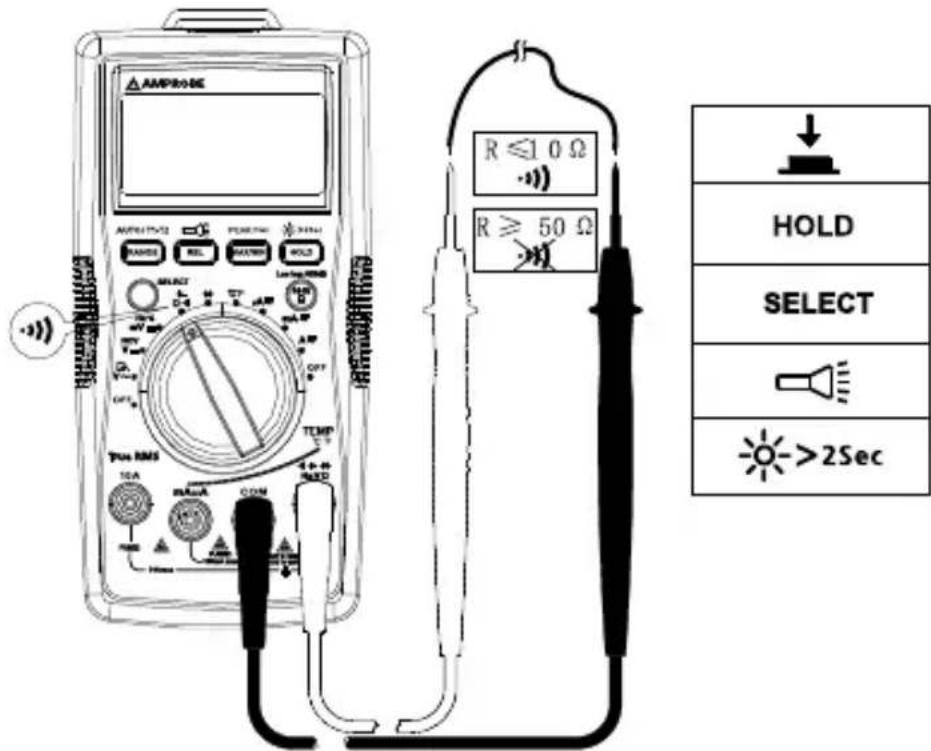

Måling af kontinuitet

⚠️ Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af kondensatorer.

Tryk på knappen SELECT for at skifte til måling af kontinuitet.

Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af kapacitet. Brug funktionen DC-spænding til at kontrollere, at kondensatorerne er afladt.

Tryk på knappen SELECT for at skifte til måling af kapacitet.

AMPROS HOLD REL RANGE MAX/MIN SELECT >2Sec

Måling af diode

Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.

AMPROSE AUTO/THEE FANCTION HOLD D HOLD >2Sec

Bemærk: En typisk forbindelsesspænding falder med 0,5 V til 0,8 V.

Måling af temperatur °C/°F

1. For at undgå personlige kvæstelser eller beskadigelser på måleinstrumentet, må du ikke forbinde temperatursonden til ledende dele.

2. Temperatursensoren af K-typen (nikkel-krom/nichrosi) termokobling er egnet til måling af temperaturer under 230°C (446°F).

Sådan udfører du en måling:

Trin 1: Sæt drejeomskifteren til position °C/°F. Skærmen viser "ÅBEN". Tryk på knappen SELECT for konvertering til °F.

Trin 2: Forbinde temperatursonden (K-type) til måleinstrumentet og til overfladen, som skal måles. Du kan måle to temperaturoverfladepunkter på samme tid med de medfølgende temperatursonder.

Trin 3: Tryk på knappen RANGE for at vælge måling af temperatur T2 eller T1-T2 (standardindstillingen er T1).

AMPROSE T2 T1 °C·F T0 PWM RMS T0A PWM RMS T0B PWM RMS T0C PWM RMS T0D PWM RMS T0E PWM RMS T0F PWM RMS T0G PWM RMS T0H PWM RMS T0I PWM RMS T0J PWM RMS T0K PWM RMS T0L PWM RMS T0M PWM RMS T0N PWM RMS T0O PWM RMS T0P PWM RMS T0Q PWM RMS T0R PWM RMS T0S PWM RMS T0S PWM RMS T0T PWM RMS T0U PWM RMS T0V PWM RMS T0W PWM RMS T0X PWM RMS T0Y PWM RMS T0Z PWM RMS

↓ HOLD RANGE MAX/MIN SELECT ->2Sec

Non-kontakt detektering af spænding (NCV-tilstand)

4

1. For at undgå personlige kvæstelser eller beskadigelser på måleinstrumentet, må du ikke måle på ikke-isolerede højspændingsledninger.

2. Summer afgiver en lyd og skærmen viser "OL", når der detekteres en AC-spænding på over 90 V AC.

3. Foretag ikke målinger på farlige strømførende ledninger med højere spænding end 750 V AC.

4. Før og efter målinger af farlige spændinger, skal måleinstrumentet kontrolleres ved at måle en kendt kilde, som f.eks. en stikkontakt for at sikre korrekt drift.

5. I NCV-tilstand kræves der ingen forbindelse af terminalerne til emnet ved NCV-måling.

Summer afgiver en lyd, når der detekteres en spænding på ≥90 V. Afstanden imellem ledningen og måleinstrumentet bør være ≤8 mm.

Omgivelsestemperatur: 23°C ±5°C (73,4°F ±9°F); relativ temperatur: ≤75%

Nøjagtighed: ±(% af aflæsning + tal)

Maksimum spænding imellem indgangsterminal og jord:

1000 V AC virkelig-rms eller 1000 V DC.

⚠️ Sikring for mA μA indgang: F1 sikring, 0,5 A H 1000 V hurtig sikring, (Φ6,3 × 32) mm

⚠️ Sikring for 10 A indgang: F2 sikring, 11 A H 1000 V hurtig sikring, (Φ10 × 38) mm

Maksimum antal af visninger: Digital 5999 tællinger, opdateringer hver 3. sekund.

Analog visning af markør: 61 segmenter. Opdaterer 20 gange pr. sek.

Indikation af overspænding: OL

Område: Automatisk eller manuel drift

Højde: Drift ≤ 2000 m

Driftstemperatur: 0 °C\~+40 °C (32 °F\~104 °F)

Relativ fugtighed: 0 °C\~+30 °C (32 °F\~86 °F) ≤75 %; +30 °C\~+40 °C (86 °F\~104 °F) ≤50 %

Opbevaringstemperatur: -10 °C\~+50 °C (14 °F\~122 °F)

Elektromagnetisk kompatibilitet: I en RF med 1V/m = Specificeret nøjagtighed ±5 %

Batteri: 9 V, 6F22, NEDA1604 eller lignende

Indikator for lavt batteri:

Mål (L x B x H): 182 x 90 x 45 mm

Vægt: Ca. 354 g med batterier installeret

1. Måling af DC-spænding

Område Opløsning Højeste præcision
600,0mV 0,1mV ± (0,5 % + 3 LSD)
6,000V 1mV
	± (0,5 % + +2 LSD)60,00V 10mV
600,0V 100mV
1.000V 1V ± (1,0 % + 2 LSD)

Indgangsimpedans: Ca. 10 MΩ;

Overbelastningsbeskyttelse: ± 1.000V

2. Måling af AC-spænding

Område Opløsning	Nøjagtighed
	45Hz – 400Hz(AM-540-EUR / AM-550-EUR)	400Hz – 1kHz(AM-550-EUR)
6,000V 1mV	± (1,0 % + 3 LSD) ± (2 % + 3 LSD) 60,00V 10mV
600,0V 100mV
1.000V 1V ± (1,2 % + 3 LSD) ± (2,5 % + 3 LSD)

Overbelastningsbeskyttelse: 1.000V rms

Indgangsimpedans: Ca. 10 MΩ

Frekvensområde: 45 Hz–400 Hz (AM-540-EUR), 45 Hz – 1 kHz (AM-550-EUR)

AM-540-EUR: Gennemsnitlig detektering, indikation af virkelig rms, indikation af rms.

Bemærk: Frekvensen (på den sekundære skærm) vises muligvis ikke, hvis den målte spænding er under 20 % af området for spænding.

3. Low-pass filter

Område Opløsning Nøjagtighed
6,000V 0,001V
60,00V 0,01V
600,0V 0,1V
1.000V 1V

Blokerer AC-spændingssignaler over 1 KHz

Overbelastningsbeskyttelse: 1000 Vp

4. Måling af frekvens

Område Opløsning Nøjagtighed
60,00Hz 0,01 Hz		± (0,1 % + 3 LSD)
600,0Hz 0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz 1KHz		± (0,1 % + 3 LSD)
60,00MHz	10KHz

Overbelastningsbeskyttelse: 1000 Vp

5. Driftscyklus

Område Opløsning Nøjagtighed
10%~90% 0,01% ± (1,2 % + 30 LSD)

Overbelastningsbeskyttelse: 1000 Vp

6. Måling af DC-strøm

Område Opløsning Nøjagtighed
μA	600 μA 0,1	μA	± (1,0 % + 2 LSD)
	6000 μA 1 μA
mA	60,00mA 10	μA	± (1,2 % + +3 LSD)
	500,0mA 0,1mA
10 A 1	0,00A 10mA ± (1,5 % + 3 LSD)

Overbelastningsbeskyttelse:

mA /μA område:F1 sikring, 0,5 A H 1000 V hurtig sikring, (φ6,3 × 32) mm

10 A område:F2 sikring, 11 A H 1000 V hurtig sikring, (Φ10 × 38) mm

7. Måling af AC-strøm

Område Opløsning			Nøjagtighed
			45Hz – 400Hz(AM-540-EUR / AM-550-EUR)	400Hz – 1KHz(AM-550-EUR)
μA	600 μA 0,1	μA	± (1,2 % + +5LSD)	± (2 % + +5 LSD)
	6000 μA 1 μA
mA	60,00mA 10	μA	± (1,5 % + +5LSD)	± (3 % + 5 LSD)
	500,0mA 0,1mA
10 A 1	0,00A 10mA	± (2 % + +5	LSD) ± (4,0 % + 5	LSD)

Overbelastningsbeskyttelse:

μA mA område: F1 sikring, 0,5 A H 1000 V hurtig sikring, (Φ6,3 × 32) mm

10 A område: F2 sikring, 11 A H 1000 V hurtig sikring, (∅10 × 38) mm

Frekvensområde: 45 Hz–400 Hz (AM-540-EUR), 45 Hz – 1KHz (AM-550-EUR)

Bemærk: Frekvensen (på den sekundære skærm) vises muligvis ikke, hvis den målte strøm er under 20 % af området for strøm.

8. Måling af modstand

Område Opløsning Nøjagtighed
600,0 Ω 0,1 Ω	± (1,2 % + +2 LSD)
6,000 KΩ 1 Ω		± (1,0 % + 2 LSD)60,00 KΩ 10 Ω
600,0 KΩ 100 Ω
6,000 MΩ 1 KΩ	± (1,2 % + +2 LSD)
60,00 MΩ 10 KΩ	± (1,5 % + +2 LSD)

Spænding af åbent kredsløb: Ca. 0,5 V

Overbelastningsbeskyttelse: 1000 Vp

9. ⋅): Kontinuitet ➤: Måling af diode

Område	Opløsning Nøjagtighed
••••	0,1 Ω	Spænding af åbent kredsløb er ca. -3 V DC.Modstand >50 Ω, summeren afgiver ingen lyd.Modstand ≤10 Ω, summeren afgiver en lyd.
→+	1mV	Visningsområde er 0 V til 2,8 V. Normal spænding er ca. 0,5 V til 0,8 V for silikone PN-forbindelse.

Overbelastningsbeskyttelse: 1000 Vp

10. Måling af kapacitet

Område Opløshing Nøjagtighed
60,00 nF 10 pF	Under REL status: ± (3	% + 5 LSD)
600,0 nF 100 pF		± (3 % + 5 LSD)
6,000 μF	1 nF
60,00 μF 10 nF
600,0 μF 100 nF	± (4,0 % + 5 LSD)
6000 μF	1 μF	± (5 % + 5 LSD)
60 mF 10 μF	Ikke specificeret

Overbelastningsbeskyttelse: 1000 Vp

11. Måling af temperatur

Område Opløsning Nøjagtighed
°C	LSD) 1°C		± (2 % + +8 LSD)
°C ± (1 % + 8
°C ±2,5%
°F	12 LSD) 2°F		± (2 % + +12 LSD)
°F ± (1 % + +
°F ±2,5%

Overbelastningsbeskyttelse: 1000 Vp

K-type (nikkel-krom/nichrosi) termokobling skal bruges til måling af temperaturer.

VEDLIGEHOLDELSE OG REPARATION

Hvis måleinstrumentet ikke virker, skal du kontrollere batterierne, terminalerne etc., og udskift dem, hvis nødvendigt.

1. Udskift sikringen eller batterierne, hvis måleinstrumentet ikke virker.
2. Læs anvisningerne i brugervejledningen for at se, om du udfører målingsproceduren forkert.

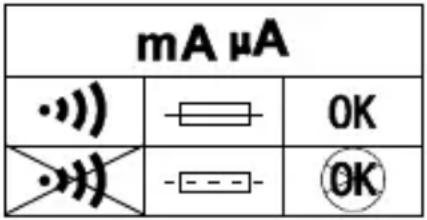

Hurtig kontrol af 0,5 A SIKRING:

Trin 1: Sæt drejeomskifteren til position mA

Trin 2: Brug et multimeter med kontinuitetsfunktion til at kontrollere sikringskontinuitet for sikringen på mA/μA terminalen. Forbind terminalerne til mA/μA terminalen og COM-terminalen.

Kontinuitetssummeren aktiveres:Sikringen er OK

Kontinuitetssummeren aktiveres ikke:Sikringen er ødelagt. Udskift sikringen, som specificeret.

F1 sikring, 0,5 A H 1000 V hurtig sikring, (6,3 × 32) mm

Hurtig kontrol af 10A SIKRING:

Trin 1: Sæt drejeomskifteren til position A

Trin 2: Brug et multimeter med kontinuitetsfunktion til at kontrollere sikringskontinuitet for sikringen på 10 A terminalen. Forbind terminalerne til 10 A terminalen og COM-terminalen.

A
·))	-	OK
·)	-	OK

Kontinuitetssummeren aktiveres:Sikringen er OK

Kontinuitetssummeren aktiveres ikke:Sikringen er ødelagt. Udskift sikringen, som specificeret.

F2 sikring, 11 A H 1000 V hurtig sikring, (Φ10 × 38) mm

Med undtagelse af udskiftning af batterierne, må enhver reparation af måleinstrumentet kun udføres af et autoriseret kundeservicecenter eller af en kvalificeret tekniker.

Frontpanelet og kabinettet kan rengøres med mildt opvaskemiddel og vand. Påfør lidt opvaskemiddel på en blød klud og lad kabinettet derefter tørre helt, inden brug. Brug ikke aromatiske kulbrinter, benzin eller opløsningsmidler, som indeholder klor for rengøring.

Advarsel

For at undgå elektrisk stød, personlige kvæstelser eller beskadigelser på måleinstrumentet: Frakoble terminalerne, inden du åbner kabinettet. Brug KUN sikringer med den specificerede ampere, afbrydelse, spænding og hastighed.

Følg nedenstående trin for at udskifte BATTERIERNE:

1. Frakobl terminalerne fra kredsløbet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra batteridækslet og åbn det.
4. Fjern batterierne og indsæt et 9 V batteri (6F22) eller lignende. Den korrekte polaritet vises på batteridækslet. Indsæt batteriet i batterirummet.
5. Sæt dækslet på igen og spænd skruerne.

Batteri: 9 V (6F22) batteri eller lignende

Følg nedenstående trin for at udskifte SIKRINGEN:

1. Frakobl terminalerne fra kredsløbet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra dækslet og åbn det.
4. Fjern den ødelagte sikring og indsæt en ny sikring af samme type.
5. Sæt dækslet på igen og spænd skruerne.

Specifikationer for sikring:

mA/μA indgangsterminal: F1 sikring, 0,5 A H 1000 V hurtig sikring, (Φ6,3 × 32) mm

10 A indgangsterminal: F2 sikring, 11 A H 1000 V hurtig sikring, (Φ10 × 38) mm
