BRUKSANVISNING AM540 FLUKE

Mätning av frekvens/driftsperiod 10

Mätning av kontinuitet 14

Mätning av dioder 15

Mätning av temperatur °C/°F 16

Mätning av frekvens/driftsperiod

Mätning av kontinuitet

Mätning av temperatur °C/°F

4. Mätning av frekvens

Område Upplöshning Noggrannhet
60 Hz 0,01 Hz
600 Hz 0,1 Hz
6 kHz 1 Hz
60 kHz	10 Hz
600 kHz	100 Hz

6 MHz 1 kHz		± (0,1 % + 3 LSD)
60 MHz 10 kHz

6. Mätning av likström

Område Upplösning Noggrannhet
μA	600 μA 0,1	μA	± (1,0 % + 2 LSD)
	6 000 μA 1	μA
mA	60 mA 10	μA	± (1,2 % + 3 LSD)
	500 mA 0,1	mA
10 A 1	0 A 10 mA ± (1,5 % + 3 LSD)

9. ⋅): Kontinuitet ➤: Mätning av diod

Alle testverktøy som returneres for reparasjon eller kalibrering, enten dekket under garanti eller ikke, skal ha følgende vedlagt:ditt navn, bedriftens navn, adresse, telefonnummer og kjøpsbevis. Du bør også vedlegge en kort beskrivelse av problemet eller tjenesten som er ønsket og inkludere prøveledningene med måleren. Utgifter for reparasjon eller utskifting utenfor garanti skal betales via sjekk, postanvisning, kredittkort med utløpsdato, eller en kjøpsordre utstedt til Amprobe®.

Reparasjon og utskifting under garanti – Alle land

Les garantierklæringen og kontroller batteriet før du ber om reparasjon. I garantiperioden kan eventuelle defekte testverktøy returneres til Amprobe®-distributøren for bytte mot samme eller lignende produkt. Se under "Where to Buy" på www.amprobe.com for en liste over distributører nær deg. I USA og Canada kan enheter for reparasjon og utskifting under garanti også sendes til et Amprobe®-servicesenter (se adressen under).

Reparasjon og utskifting utenfor garanti – USA og Canada

I USA og Canada skal enheter for reparasjon utenfor garanti sendes til et Amprobe®-servicesenter. Ring Amprobe® eller forhør deg på kjøpsstedet for nåværende priser for reparasjon og utskifting.

I USA: I Canada:

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tlf.: 877-AMPROBE (267-7623) Tlf.: 905-890-7600

Reparasjon og utskifting utenfor garanti – Europa

I Europa kan enheter utenfor garanti kan erstattes av Amprobe®-forhandleren mot betaling. Se under "Where to Buy" på www.amprobe.com for en liste over distributører nær deg.

Europeisk adresse for korrespondanse*

Amprobe® Europa

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

www.amprobe.eu

* (Kun korrespondanse – ingen reparasjon eller utskifting er tilgjengelig fra denne adressen. Europeiske kunder bes ta kontakt med forhandleren.)

AMPROBE AM-S70 AUTO/T1-T2 RANGE REL PEAKI=1 MAXMIN >25cc HOLD SELECT Hz % mV ms NCV Vms A V~ OFF °C uA R2 Low Imp 400kΩ mA R2 A R2 OFF TEMP C T F 10 A mA μA COM FUSED 10 Max PUSHD 100mA max GAT 6 mm/400 Ω min 1 2 3 4 5 6 7 8 9 10

AMPROBE AM-560 AUTO/T1-T2 RANGE REL PEAK/CM MAX/MIN HOLD SELECT Hz % mV MCV V~ Dv V~ OFF True RMS 10A mAµA COM PUBED 1MHz FUBED 50mA max CAT & HAV CAT & HAV TEMP °C T 4

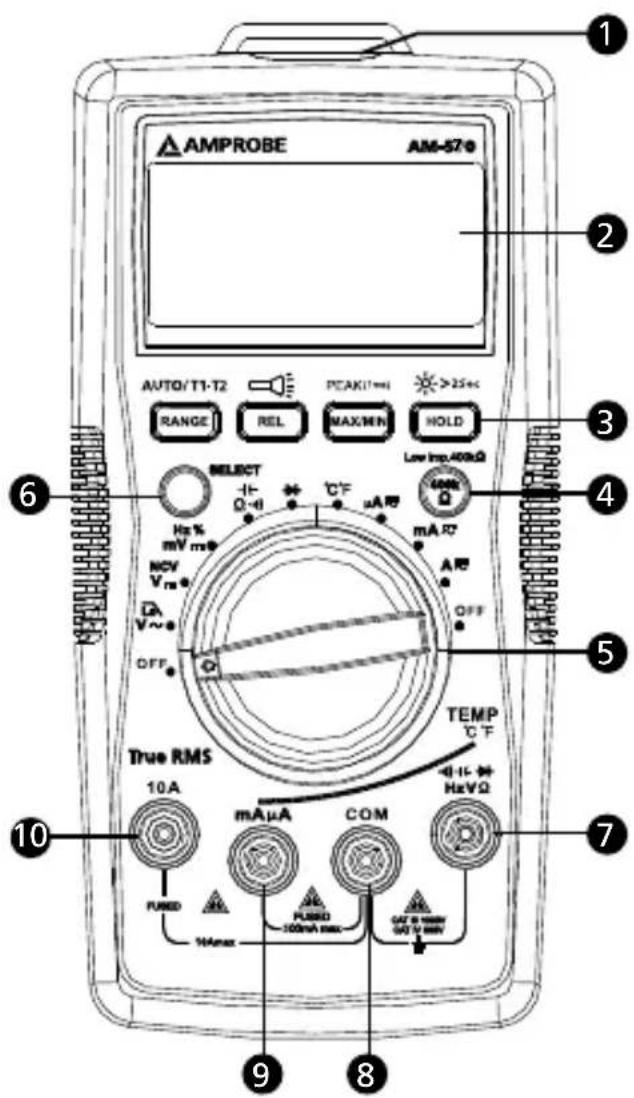

1 Lommelykt
② LCD-skjerm
③ Trykknapper (Se Foreta målinger for knappefunksjoner)

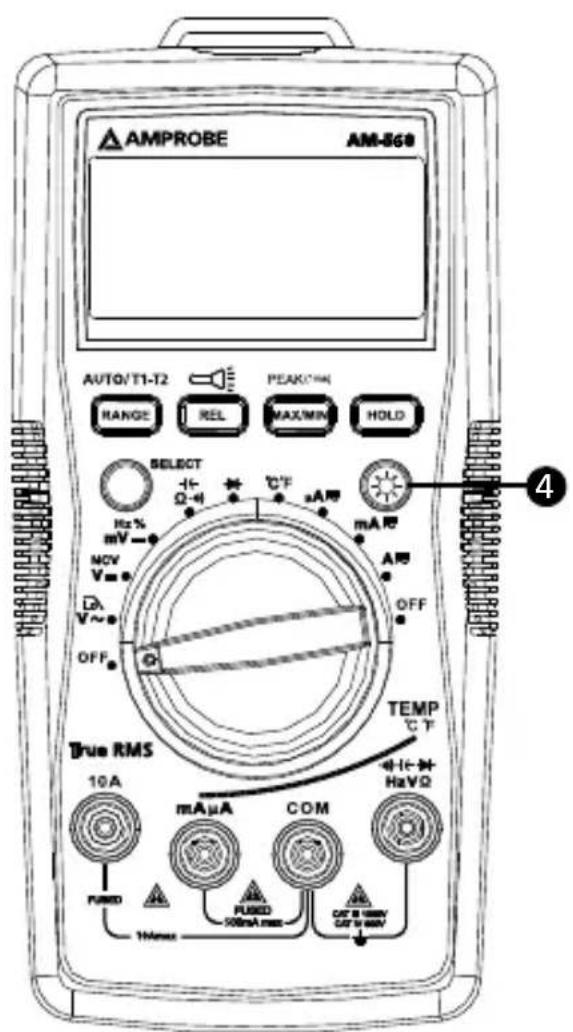

4 AM-550-EUR: Lavimpedans-knapp AM-540-EUR: Baklys-knapp
5 Roterende bryter
6 SELECT-knapp
⑦ Tilkoblingspunkt for måling av spenning, diode, kapasitans, motstand, kontinuitet og temperatur
8 COM (retur)-tilkoblingspunkt for alle målinger
9 Tilkoblingspunkt for måling av vekselstrøm/likestrøm mA/uA
10 Tilkoblingspunkt for måling av vekselstrøm/likestrøm 10 A

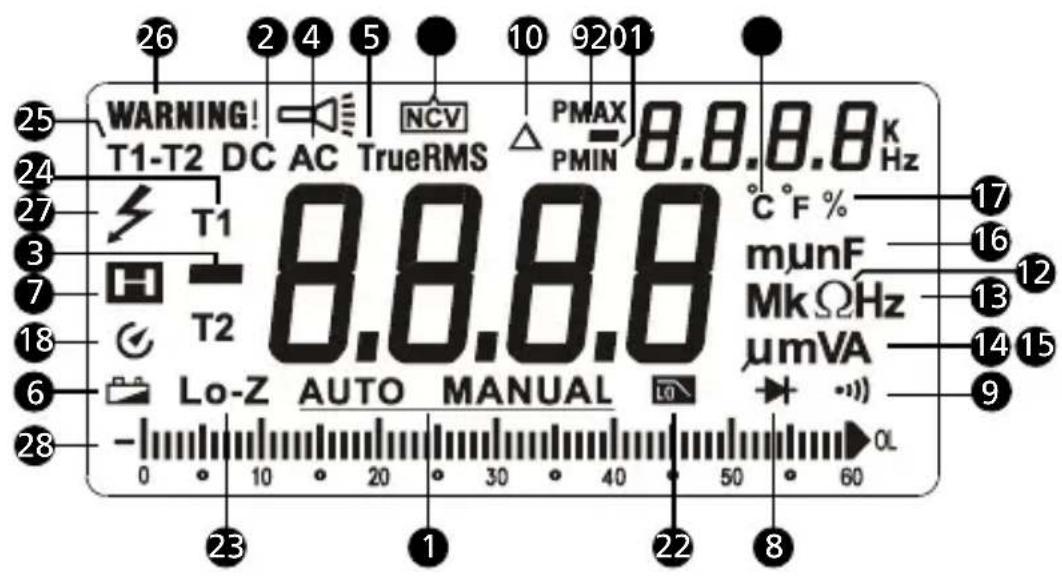

Skjermvisning

WARNING! T1-T2 DC AC TrueRMS PMAX 8.8.8.8K Hz °C °F % munF MkΩHz μmVA Lo-Z AUTO MANUAL 0 10 20 30 40 50 60 23 1 22 8

1 Automatisk eller manuelt område
2 Likestrøm
3 Negativ måling
4 Vekselstrøm
5 Sann effektivverdi
6 Indikator for lavt batteri
⑦ Datahold
8 Diodetest
9 Kontinuitetstest
10 Relativt nullnivå-modus
11 Kontaktløs spenningspåvisningsmodus
12 Måleenheter for motstand
13 Måleenheter for frekvens
14 Måleenheter for spenning
15 Måleenheter for strømstyrke

16 Måleenheter for Kapasitans
17 Relativ innkoplingstid
18 Slå automatisk av
19 Maksimal/minimal målingsminne
20 Positiv/negativ spissverdimålingsminne
21 Måleenhet for temperatur
22 Lavpassfilter
23 400 kΩ lav-impedanstest (kun AM-550-EUR)
24 Temperaturmåling T1 eller T2
25 Temperaturmåling T1–T2
26 Advarsel for feil med tilkoblingspunkter for prøveledninger
27 Farlig spenning
28 Analog stolpediagramvisning

INNHOLD

SYMBOL....2

SIKKERHETSINFORMASJON....2

PAKKE UT OG KONTROLLERE....3

FUNKSJONER 4

FORETA MÅLINGER....5

Posisjoner på roterende bryter 6

Funksjonsknapper....6

Måling av vekselstrøm- og likestrømspenning 9

Lavpassfilter....9

Måle frekvens / relativ innkoplingstid 11

Måling av vekselstrøm- og likestrømstyrke....13

Måling av motstand....14

Måle kontinuitet....15

Målingskapasitans....16

Måling av diode 17

Måling av temperatur °C/°F....18

Kontaktløs spenningspåvisning ....19

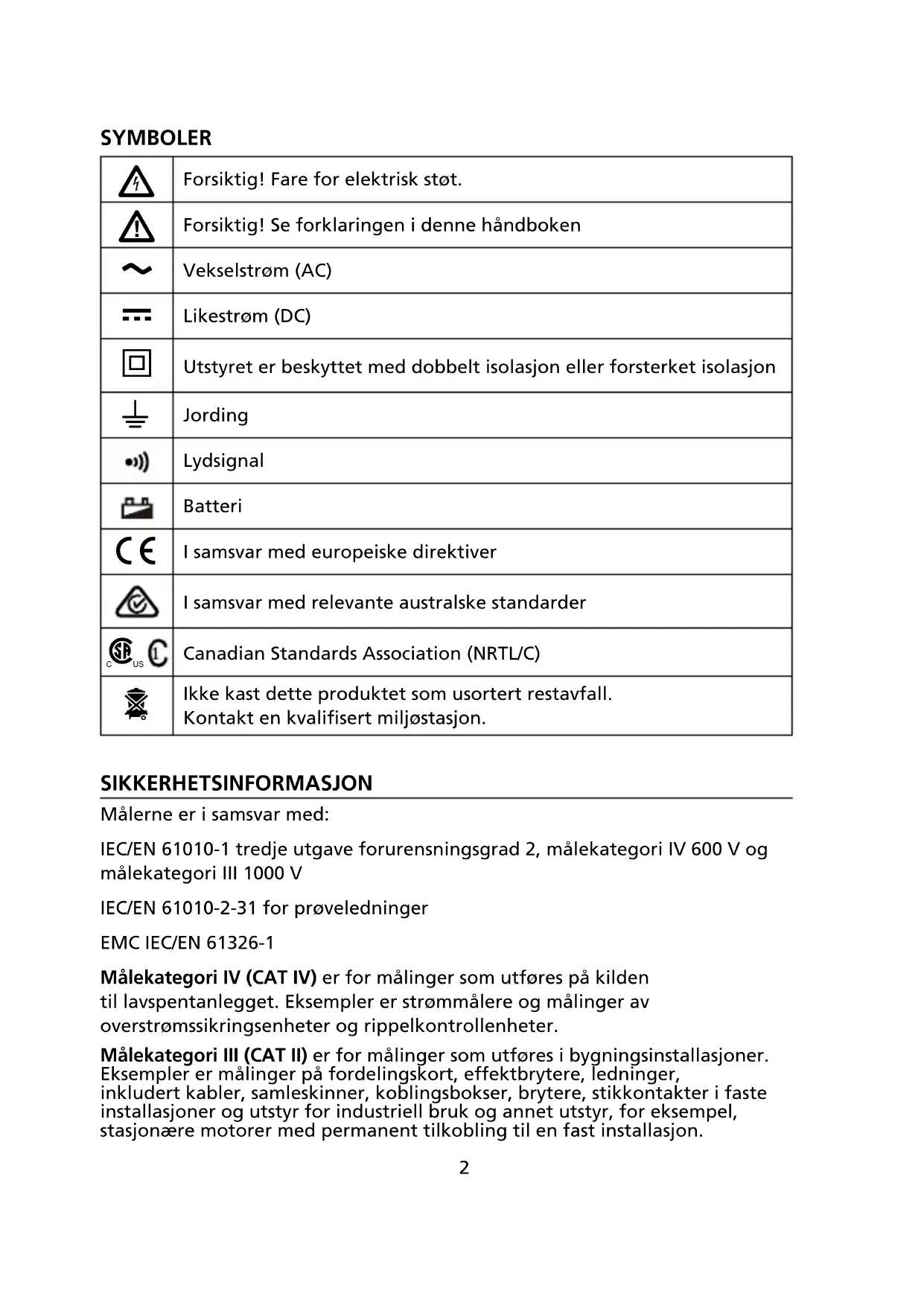

	Forsiktig! Fare for elektrisk støt.
	Forsiktig! Se forklaringen i denne håndboken
	Vekselstrøm (AC)
	Likestrøm (DC)
	Utstyret er beskyttet med dobbelt isolasjon eller forsterket isolasjon
	Jording
	Lydsignal
	Batteri
	I samsvar med europeiske direktiver
	I samsvar med relevante australske standarder
	Canadian Standards Association (NRTL/C)
	Ikke kast dette produktet som usortert restavfall.Kontakt en kvalifisert miljøstasjon.

SIKKERHETSINFORMASJON

Målerne er i samsvar med:

IEC/EN 61010-1 tredje utgave forurensningsgrad 2, målekategori IV 600 V og målekategori III 1000 V

Målekategori IV (CAT IV) er for målinger som utføres på kilden til lavspentanlegget. Eksempler er strømmålere og målinger av overstrømssikringsenheter og rippelkontrollenheter.

Målekategori III (CAT II) er for målinger som utføres i bygningsinstallasjoner. Eksempler er målinger på fordelingskort, effektbrytere, ledninger, inkludert kabler, samleskinner, koblingsbokser, brytere, stikkontakter i faste installasjoner og utstyr for industriell bruk og annet utstyr, for eksempel, stasjonære motorer med permanent tilkobling til en fast installasjon.

ADVARSEL: Les før bruk

• For å unngå elektrisk støt eller personskade må du følge disse instruksjonene og bare bruke måleren som spesifisert i denne håndboken.
• Bruk ikke måleren eller prøveledningene dersom de har synlige skader, eller dersom måleren ikke fungerer som den skal. Hvis du er i tvil tar du måleren til service.
• Bruk alltid riktig funksjon og riktige måleområder.
• Før du roterer funksjonsområdevelgeren, må du koble prøvesonden fra kretsen som testes.
• Kontroller at måleren virker ved å måle en kjent spenningskilde.
• Ikke bruk mer enn merkespenningen som er markert på måleren mellom prøvesonden eller mellom enhver prøvesonde og jording.
• Vær forsiktig ved bruk av måleren ved spenninger over 30 V vekselstrøm effektivverdi, 42 V vekselstrøm spissverdi eller 60 V likestrøm. Disse spenningene utgjør en risiko for elektrisk støt.
• Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester motstand.
• Ikke bruk måleren i nærheten av eksplosiv gass eller damp.
• Når du bruker prøveledningene, må du holde fingrene bak fingervernet.

PAKKE UT OG KONTROLLERE

Pakken skal inneholde:

1 AM-540-EUR eller AM-550-EUR multimeter

1 Brukerhåndbok
1 Bæreveske

Hvis noen av delene er skadet eller mangler, må du returnere den komplette pakken til kjøpsstedet for å bytte den.

Multimeteren er beregnet på profesjonelle VVS-teknikere. AM-540-EUR måler et komplett spekter av elektriske parametre og funksjoner. Hovedfunksjonene inkluderer:temperatur, kapasitans for å sjekke motoroppstartskondensatorer, mikroampær for feilsøking av flammesensor og et lavpassfilter for å utføre nøyaktige målinger av frekvensomformere. AM-540-EUR har en innebygd arbeidslykt og støtter kontaktløs spenningstest, og er en multimeter som egner seg ypperlig for profesjonelle VVS-teknikere. Måleren er sikkerhetsvurdert til CAT IV 600 V og CAT III 1000 V for å imøtekomme alle de mest avanserte kravene til VVS-feilsøking.

Amprobe AM-550-EUR er en fullverdig multimeter beregnet på profesjonelle elektrikere som må utføre vedlikehold eller feilsøke avanserte elektriske systemer. Måling av sann effektivverdi måler spenningen på systemer som påvirkes av harmonikk. Den innebygde arbeidslykten lar deg se ledninger mens du arbeider i mørket, og kontaktløs spenningstesting tilrettelegger for rask Ok-/feil-kontroll uten behov for ekstra verktøy. AM-550-EUR støtter også temperaturmåling med dobbel inngang, en lavimpedansfunksjon for å oppdage strøspenning og et lavpassfilter for å utføre nøyaktige målinger av frekvensomformere. De er sikkerhetsvurdert til CAT IV 600 V og CAT III 1000 V for bruk i de fleste industrielle bruksområder.

• Måling: Veksel-/likespenning opp til 1000 V, vekselstrøm-/likestrømstyrke, motstand, frekvens, kapasitans, temperatur, relativ innkoplingstid.

• Spesialfunksjoner:

• Lav Z - for å oppdage "spøkelsesspenning" (kun for AM-550-EUR)

• Lavpassfilter for frekvensomformere
• Kontaktløs spenningspåvisning
• Kontinuitetstest med lydvarsel
• Diodetest

- Todelt bakgrunnsbelyst LCD-skjerm med søylediagram

- Hendelser:

• Datahold
• MAKS.-/MIN.-minne
• Hold spissverdi
• Relativt nullnivå-modus

• Innebygd arbeidslykt
- Innebygd lagring for prøveledninger og en "tredje hånd"
- Advarsel mot feil tilkobling av prøveledning
- Automatisk og manuelt valg av område
- Slår seg automatisk av
• Gir advarsel om lavt batteri
- Borrelås for å henge opp måler
- Sikkerhet: CAT IV 600 V, CAT III 1000V

4 !

1. Bruk riktig funksjon og riktige måleområder.
2. For å unngå mulig elektrisk støt, personskader eller skader på apparatet, må du fra strømkretsen og lade ut alle høyspenningskondensatorer før du tester motstand og diode.
3. Koble til prøveledninger:

Posisjoner på roterende bryter

Bryterstilling Målingsfunksjon
V~/	Vekselspenningsmåling/lavpassfilter (1 kHz). Bruk SELECT-knappen for å velge en annen funksjon.
V~/ NCV	Likestrømspenningsmåling / kontaktløs spenningspåvisning. Bruk SELECT-knappen for å velge en annen funksjon.
mV~/ Hz%	Likestrøm-millivoltmåling / frekvens / relativ innkoplingstidBruk SELECT-knappen for å velge en annen funksjon.
Ω / -(+ -))	Motstands-/kapasitans-/kontinuitetsmåling. Bruk SELECT-knappen for å velge en annen funksjon.
→+	Spenningsmåling av flatelikeretter (diodetest).
°C °F	Temperaturmåling. Bruk SELECT-knappen til å velge temperaturenhet °C eller °F.
μA mA 10 A	Vekselstrøm- eller likestrømstyrkemåling. Bruk SELECT-knappen for å velge vekselstrøm eller likestrøm

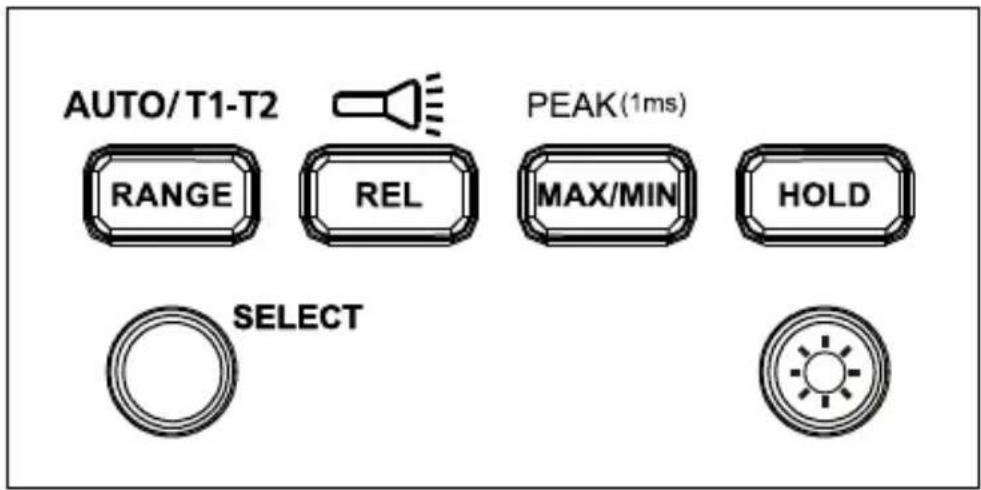

Funksjonsknapper på AM-540-EUR

AUTO/T1-T2 RANGE REL PEAK(1ms) MAX/MIN HOLD SELECT

Knapp Målingsfunksjon
SELECT	Trykk på den gule SELECT-knappen for å velge alternative målefunksjoner på den roterende bryteren.
OMRÅDE /AUTO T1-T2	Manuelt eller automatisk områdebytte for spenningstrøm, motstand og kapasitans.Standardinnstillingen er automatisk valg av område.Trykk for å bytte til manuelt valg. Trykk i 2 sekunder for å gå tilbake til automatisk valg av område.Bytt mellom funksjonene T1, T2 og T1–T2 for temperaturmåling.
REL / [IMAGE]	Relativ modus ▲Trykk i > 2 sekunder for å slå arbeidslykten på eller av.
MAKS./MIN./ SPISSVERDI (1 ms)	Trykk for å angi maksimal/minimal modus for målingsminne. Trykk igjen for den største målingen; trykk igjen for den minste målingen. Trykk i > 2 sekunder for å gå ut av maksimal/minimal målingsmodus.Trykk i > 2 sekunder for å starte modus for spissverdi MAKS. / spissverdi MIN. Trykk igjen for spissverdi MAKS.-måling. Trykk igjen for spissverdi MIN.-måling. Trykk i > 2 sek for å avslutte modus for spissverdi MAKS. / spissverdi MIN.
HOLD Målingen som vises på skjermen fryses.
	Trykk i > 2 sekunder for å slå LCD-bakgrunnsbelysningen på eller av.

Funksjonsknapper på AM-550-EUR

AUTO/T1-T2

PEAK(1ms)

Low Imp.400kΩ

SELECT

Knapp Målingsfunksjon
SELECT	Trykk på den gule SELECT-knappen for å velge alternative målefunksjoner på den roterende bryteren.
OMRÅDE /AUTO T1-T2	Manuelt eller automatisk områdebytte for spenningstrøm, motstand og kapasitans.Standardinnstillingen er Automatisk område. Trykk for å bytte til manuelt område. Trykk i 2 sekunder for å gå tilbake til automatisk valg av område.Bytt mellom funksjonene T1, T2 og T1–T2 for temperaturmåling.
REL / [icon]	Relativ modus ▲Trykk i > 2 sekunder for å slå arbeidslykten på eller av.
MAKS./MIN./ SPISSVERDI (1 ms)	Trykk for å angi maksimal/minimal modus for målingsminne. Trykk igjen for den største målingen; trykk igjen for den minste målingen. Trykk i > 2 sekunder for å gå ut av maksimal/minimal målingsmodus.Trykk i > 2 sekunder for å starte modus for spissverdi MAKS. / spissverdi MIN. Trykk igjen for spissverdi MAKS.- måling. Trykk igjen for spissverdi MIN.-måling. Trykk i > 2 sekunder for å avslutte modus for spissverdi MAKS. / spissverdi MIN.
HOLD / [icon] >2Sec	Målingen som vises på skjermen fryses. Trykk i > 2 sekunder for å slå LCD-bakgrunnsbelysningen på eller av.
Lav imp. 400 kΩ	Bare for spenningsmåling. Trykk og hold knappen for å endre inngangsimpedansen for V og COM-tilkoblingspunktene til 400 kΩ. Slipp 400 kΩ-knappen for å gå tilbake til normal inngangsimpedans for V og COM-tilkoblingspunktene (rundt 10 MΩ).

Todelt skjerm

Vekselspenningsmåling

Hovedskjermen viser vekselspenning.

Sekundærskjermen viser frekvensen.

Vekselstrømstyrkemåling

Hovedskjermen viser vekselstrømstyrke.

Sekundærskjermen viser frekvensen.

Slå automatisk av

Automatisk avslåing: Ca. 15 minutter.

Når måleren er i modus for å slå seg selv av automatisk, kan du trykke en hvilken som helst knapp for å gjenoppta normal drift.

For å varsle deg om feilkobling vil måleren vise "Advarsel" og lydsignalet høres när prøveledningene blir feilaktig satt inn i tilkoblingspunkter som ikke brukes for måling av de valgte funksjonene.

Funksjon valgt ADVARSEL - Feil tilkoblingspunkt
V, Ω, +←, →←, Hz, %, [IMAGE]	10 A, mA μA
mA μA ~~~ °C °F	10A
10 A ~~~	mA μA

Advarsel om farlig spenning

LCD-skjermen viser ↗ när måleren registrerer en spenning ≥ 30 V vekselstrøm eller ≥ 42 V likestrøm.

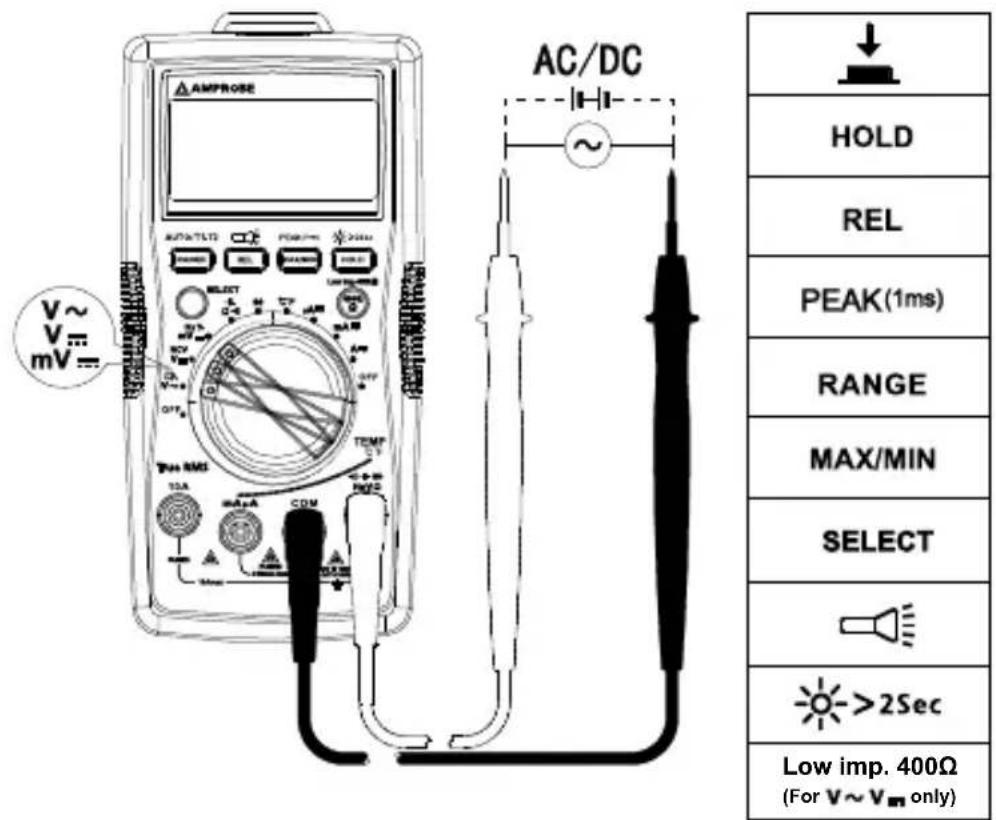

Måling av vekselstrøm- og likestrømspenning

⚠️⚠️X For å unngå personskade eller skade på måleren må du ikke påføre spenning høyere enn 1000 V vekselstrøm eller 1000 V likestrøm. Lydsignalet går av när spenningen er høyere enn 1000 V vekselstrøm eller 1000 V likestrøm.

AMPROSE V~ mV= AC/DC HOLD REL PEAK(1ms) RANGE MAX/MIN SELECT >2Sec Low imp. 400Ω (For V~Vm only)

Lavpassfilter

#

- For å unngå personskade eller skade på måleren må du ikke bruke lavpassfilterfunksjon til å kontrollere om det er farlig spenning i kretsen. Bruk alltid spenningsfunksjonen til å kontrollere farlige spenninger.

- Ikke påfør spenning høyere enn 1000 V.

Måling av vekselspenning med lavpassfilteret:

Vri den roterende bryteren til V\~, og trykk SELECT-knappen for lavpassfiltermodus. Symbolet Lesises på skjermen.

Måling i vekselspenningsmodus med et lavpassfilter kan blokkere spenning over 1 kHz. Lavpassfilteret kan brukes til å måle komposittsinusbølgesignal generert av vekselrettere og frekvensomformere.

AMPROSE AUTO/TLSO POWER PULL PULL/THI HOLD LO TIN RMS 10A 10A COV 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.5-4.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 HOLD SELECT >2Sec

Obs: Måleren går inn i manuell modus når lavpassfiltermodus er aktivert. Modus for automatisk område er ikke tilgjengelig med lavpassfilter.

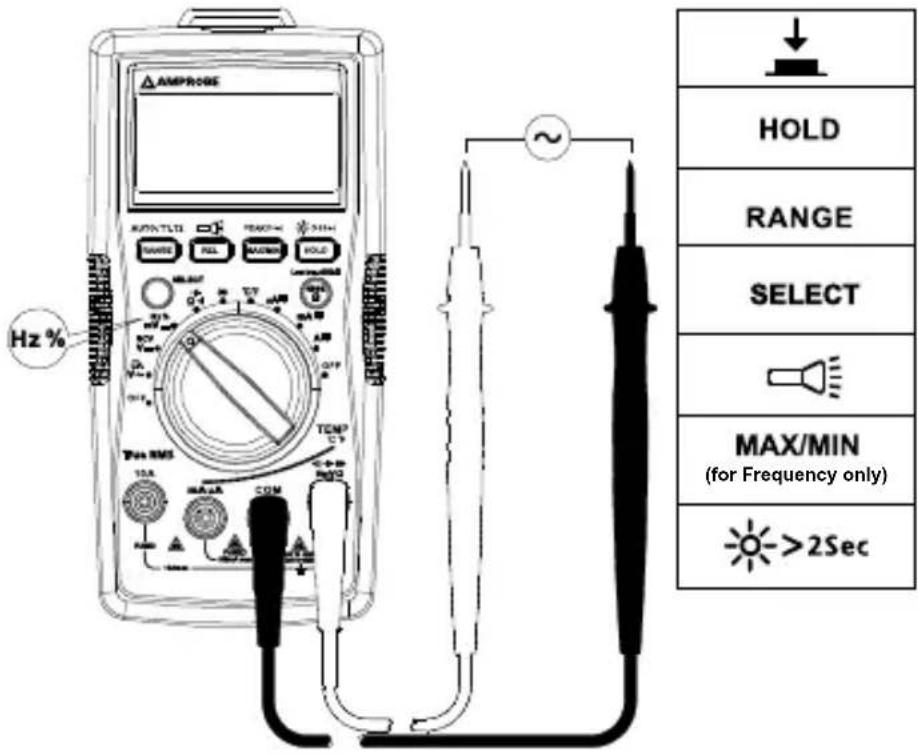

Måle frekvens / relativ innkoplingstid

⚠️ For å unngå personskade eller skade på måleren skal du ikke påføre spenning over 1 000V.

1. Funksjon for frekvens / relativ innkoplingstid

Trinn 1: Vri den roterende bryteren til Hz %. Bruk SELECT-knappen for å måle Hz eller relativ innkoplingstid.

Trinn 2: Koble prøveledningene til kretsen. Koblingsskjemaet ser du nedenfor.

1. Måle frekvens med vekselspenningsfunksjonen

Trinn 1: Vri den roterende bryteren til V\~.

Trinn 2: Koble prøveledningene til kretsen. Koble den vanlige (COM)-prøveledningen til kretsen før du kobler til den spenningsførende ledningen. (Koblingsskjema finner du under "Måling av vekselstrømspenning").

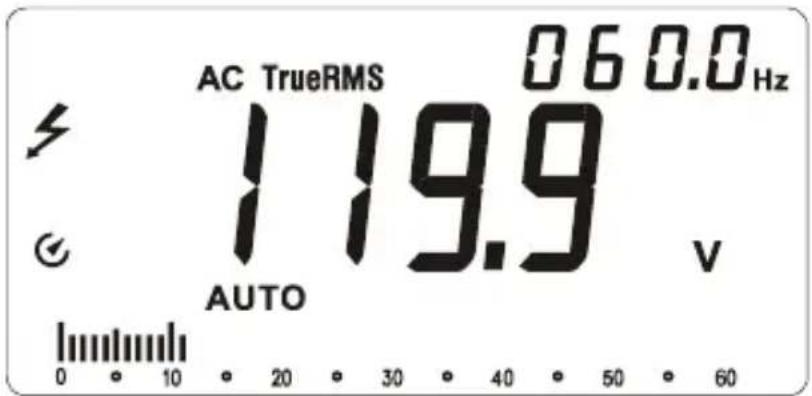

Hovedskjermen viser målingen for vekselspenning. Sekundærskjermen viser målingen for frekvens.

AC TrueRMS 060.0Hz 119.9 V AUTO

1. Måle frekvens med vekselstrømstyrkefunksjonen

Trinn 1: Vri den roterende bryteren til μA, mA eller 10A.

Trinn 2: Koble prøveledningene til riktig strømtilkoblingspunkt for 10 A/ mA μA og til kretsen før du gir strøm til kretsen som testes (Koblingsskjema finner du under "Måling av vekselstrømstyrke").

Hovedskjermen viser måling av vekselstrømstyrke.

Sekundærskjermen viser målingen for frekvens.

AC TrueRMS 060.0 Hz 450.0 m A AUTO

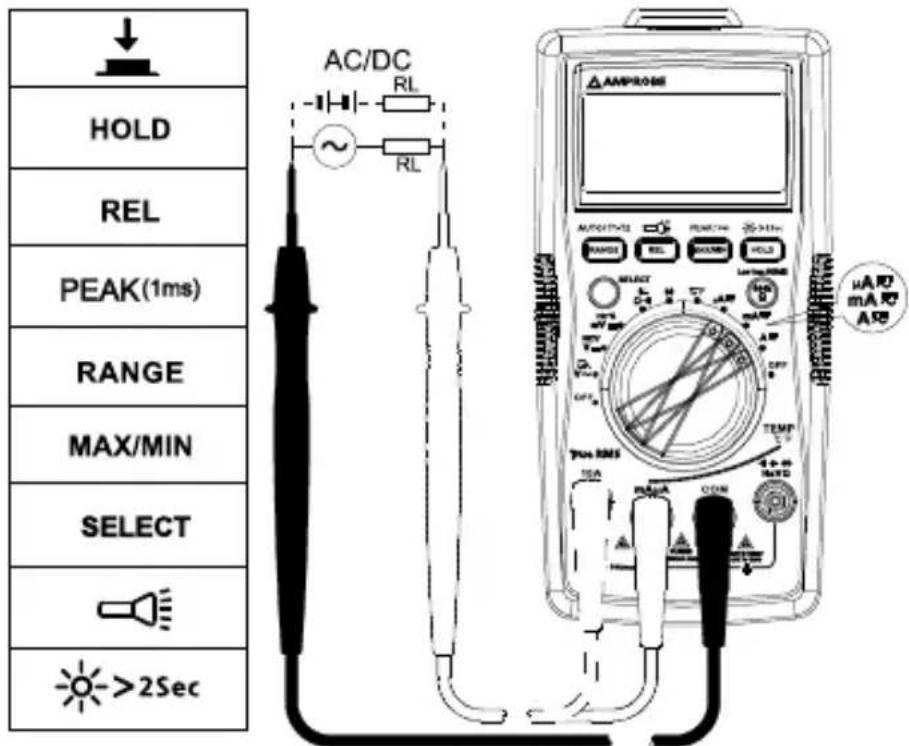

Måling av vekselstrøm- og likestrømstyrke

Trykk SELECT-knappen for å velge vekselstrøm- eller likestrømstyrkemåling.

Unngå personskade eller skade på måleren:

1. Ikke forsøk å måle strømstyrke inne i kretsen när nullstrømspotensialet til jordingen overstiger 1000 V

2. Bytt til riktig funksjon og område for målingen.

3. Ikke plasser prøvesonden parallelt med en krets når prøveledningene er koblet til strømtilkoblingspunktene.

4. Koble prøveledningene til riktig strømtilkoblingspunkt for 10 A/mA μA og til kretsen før du gir strøm til kretsen som testes.

5. Når strømstyrken er mellom 8 og 10 A, skal du ikke måle strømmen i mer enn 20 minutter. Vent i 10 minutter før du tar en ny måling

6. Etter måling slår du av strømmen til kretsen før du tar prøveledningene av kretsen.

HOLD REL PEAK(1ms) RANGE MAX/MIN SELECT ->2Sec AC/DC RL ~ RL AMPROSE AUTO/THE RUNS SELECT GND GND TEMP Pens RMS UARO MARO AUR μA R0 mA R0 AUR

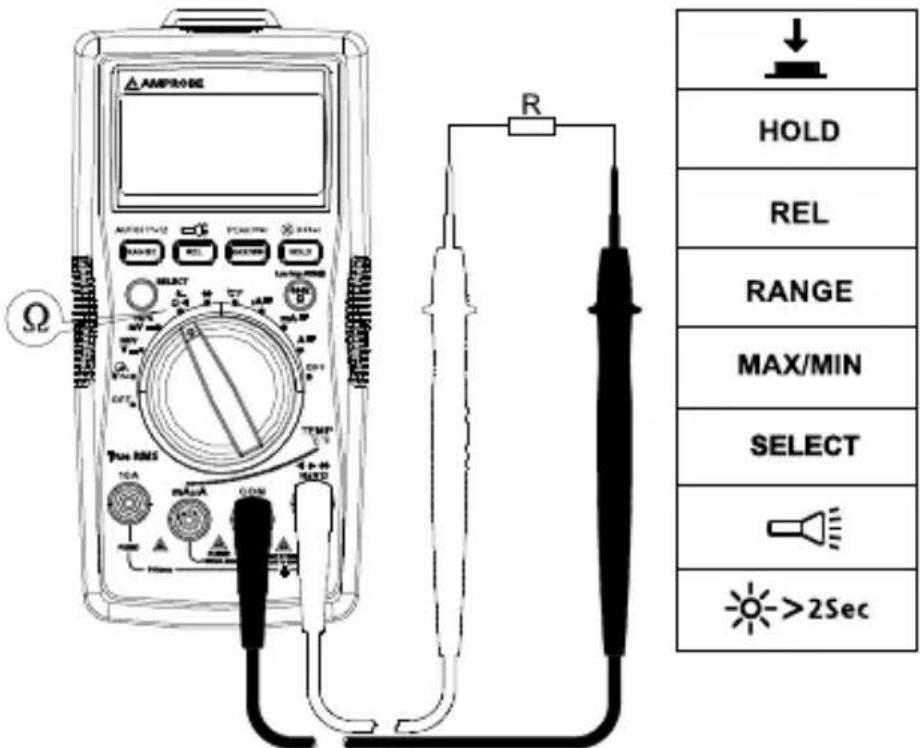

Måling av motstand

⚠️ ⚠️ Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester motstand.

AMPROS HOLD REL RANGE MAX/MIN SELECT >2Sec

Obs: Ved måling av høyere motstand (>1MΩ) kan det ta noen sekunder før målingen blir stabil.

Indikasjon for over rekkevidde eller åpen krets: OL

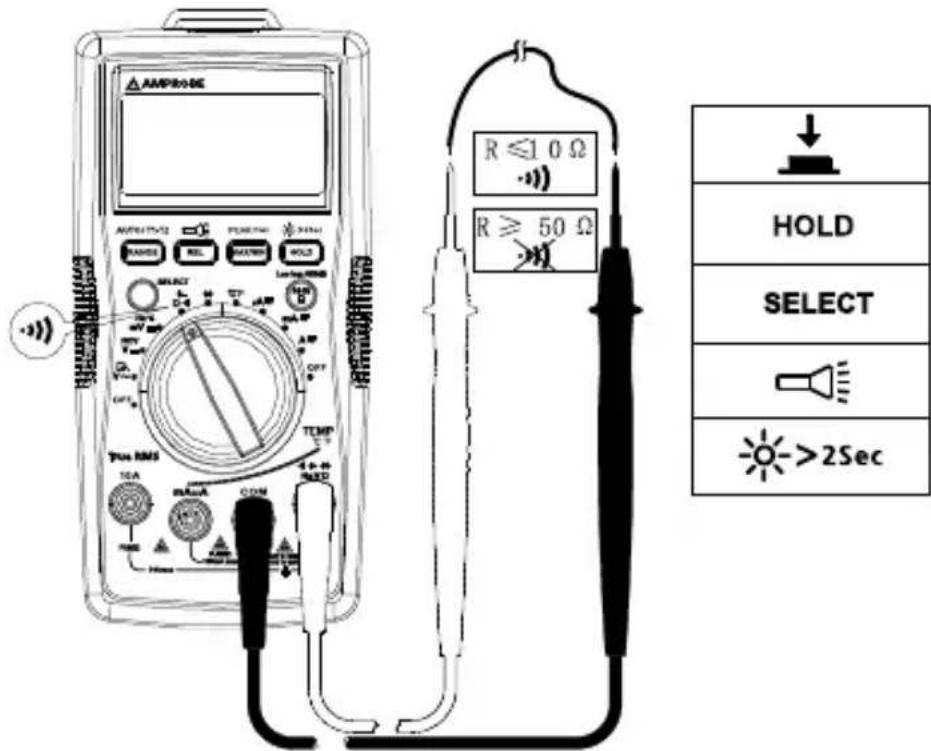

Måle kontinuitet

⚠️! Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester kontinuitet.

Trykk SELECT-knappen for velge kontinuitetsfunksjonen.

⚠️ ⚠️ Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du måler kapasitans. Bruk funksjonen for likespenning for å kontrollere at kondensatorene er utladet.

Trykk SELECT-knappen for velge funksjonen for kapasitansmåling.

AMPROS HOLD REL RANGE MAX/MIN SELECT >2Sec

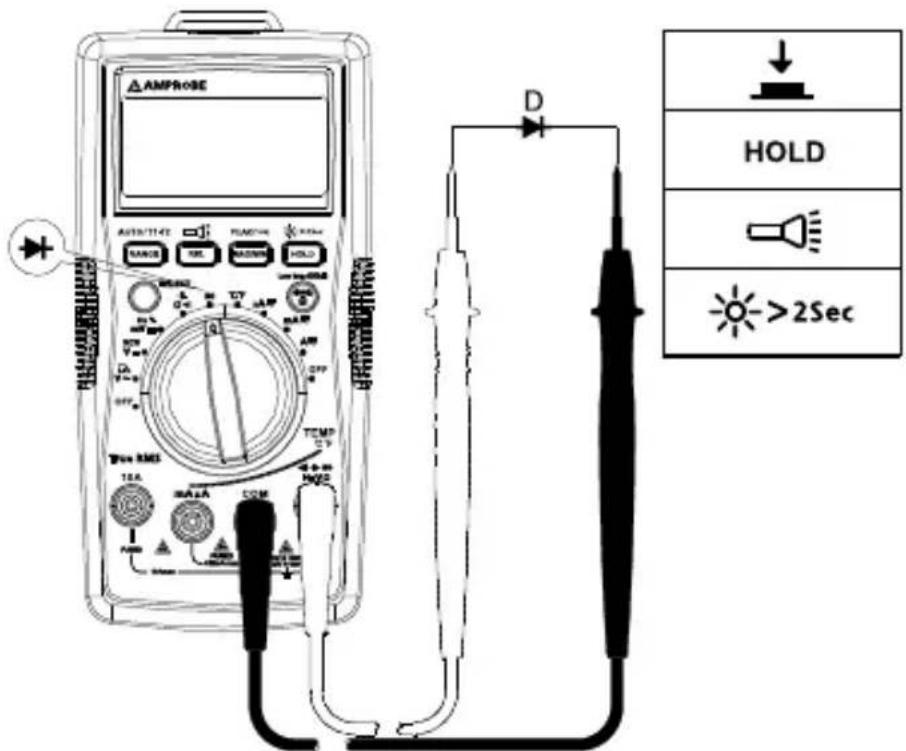

Måling av diode

⚠️ ⚠️ Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester diode.

AMPROSE AUTO/TIME RANGE RUNCH HOLD TOM OFF TEMP 10A MAX COM D HOLD >2Sec

Obs: En typisk overgangspenning faller 0,5 V til 0,8 V.

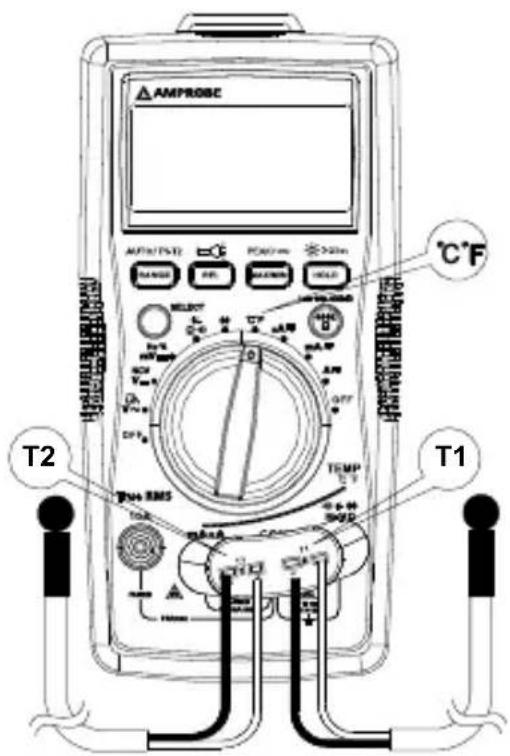

Måling av temperatur °C/°F

1. For å unngå personskade eller skade på måleren skal du ikke bruke temperatursonden på noen spenningsførende deler.

2. Temperatursensor K-type (kromnikkel/nichrosi) termoelement er egnet for å måle temperaturer under 230°C (446°F).

Målingstrinn:

Trinn 1: Vri den roterende bryteren til °C/°F. Skjermen viser "ÅPEN". Trykk SELECT-knappen for å konvertere til °F-måling.

Trinn 2: Koble temperatursonden (K-type) til måleren og til overflaten som skal måles. To temperaturoverflatepunkter kan måles samtidig ved hjelp av temperatursondene som følger med.

Trinn 3: Trykk RANGE-knappen for å velge temperaturmåling T2 eller T1–T2 (standard for temperaturmåling er T1).

AMPROB6 T2 T1 °C·F PWM RMS TEMP T2 T1

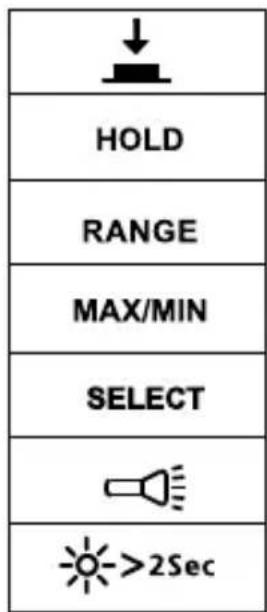

↓ HOLD RANGE MAX/MIN SELECT ->2Sec

Kontaktløs spenningspåvisning (NCV-modus)

4

1. For å unngå personskade eller skade på måleren må du ikke teste uisolerte høvspentledninger.

2. Lydsignalet høres og skjermen viser "OL" når det oppdages vekselspenning over 90 V.

3. Ikke test på farlige spenningsførende ledninger over 750 V vekselstrøm.

4. Før og etter måling av farlig spenning, bør du teste måleren ved å nærme deg en kjent kilde, for eksempel en linjevekselspenning eller stikkontakt for å sikre at den fungerer som den skal.

5. NCV-modus krever ingen prøveledninger kontaktløs spenningsmåling.

Nøyaktighet: ± (% av avlesning + sifre)

Maksimal spenning mellom tilkoblingspunkt og jording:

1000 V vekselstrøm sann effektivverdi eller 1000 V likestrøm.

Sikring for mA μA-inngang: F1 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

Sikring for 10 A-inngang: F2 11 A H 1000 V rask sikring, (Φ10 × 38) mm

Maksimal visning: Digital 5999-telling: oppdateres hvert 3. sekund.

Analog pekervisning: 61 segmenter. Oppdateres 20 ganger hvert sekund.

Indikasjon utenfor område: OL

Rekkevidde: Automatisk og manuell

Høyde: Drift ≤ 2000 m

Driftstemperatur: 0 °C–40 °C (32 °F–104 °F)

Relativ fuktighet: 0 °C–30 °C (32 °F–86 °C) ≤ 75 %; 30 °C–40 °C (86 °F–104 °F) ≤ 50 %

Oppbevaringstemperatur: -10 °C–50 °C (14 °F–122 °F)

Elektromagnetisk kompatibilitet: I et RF-felt på 1 V/m = Angitt nøyaktighet ± 5 %

Batteri: 9V, 6F22, NEDA1604 eller tilsvarende

Indikasjon for lavt batterinivå:

Mål (L x B x H): 182 mm x 90 mm x 45 mm (7,2 tommer x 3,5 tommer x 1,8 tommer)

Vekt: Omtrent 354 g (0,78 pund) med batterier montert

1. Likespenningsmåling

Område Oppløsning Best nøyaktighet
600,0mV 0,1mV ± (0,5 % + 3 LSD)
6,000V 1mV
	± (0,5 % + 2 LSD)60,00V 10mV
600,0V 100mV
1 000V 1V ± (1,0 % + 2 LSD)

Inngangsimpedans: Rundt 10 MΩ;

Overbelastningsvern: ± 1000 V

2. Vekselstrømspenningsmåling

Område Oppløsning	Nøyaktighet
	45 Hz–400 Hz(AM-540-EUR / AM-550-EUR)	400 Hz–1 kHz(AM-550-EUR)
6,000V 1mV	± (1,0 % + 3 LSD) ± (2 % + 3 LSD) 60,00V 10mV
600,0V 100mV
1 000V 1V ± (1,2 % + 3 LSD) ± (2,5 % + 3 LSD)

Overbelastningsvern: 1 000V rms

Inngangsimpedans: Rundt 10 MΩ

Frekvensrespons: 45 Hz–400 Hz (AM-540-EUR), 45 Hz–1 kHz (AM-550-EUR)

AM-540-EUR: Snittpåvisning, sann effektivverdiindikasjon.

effektivverdiindikasjon.

AM-550-EUR: Sann effektivverdi.

Obs: Frekvens (på sekundær skjerm) kan ikke vises dersom den målte spenningen er under 20 % av spenningsområde som kan vises på skjermen.

3. Lavpassfilter

Område Oppløsning Nøyaktighet
6,000V 0,001V	45 til 200 Hz ± (2 % + 40 LSD)200 til 440Hz ± (6 % + 40LSD)
60,00V 0,01V
600,0V 0,1V
1 000V 1V

Blokker vekselspenningssignaler over 1 kHz

Overbelastningsvern: 1000 Vp

4. Frekvensmåling

Område Oppløsning Nøyaktighet
60,00Hz 0,01 Hz		± (0,1 % + 3 LSD)
600,0Hz	0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz	1KHz	± (0,1 % + 3 LSD)
60,00MHz	10KHz

Overbelastningsvern: 1000 Vp

5. Relativ innkoplingstid

Område Oppløsning Nøyaktighet
10%~90% 0.01% ± (1,2 % + 30 LSD)

Overbelastningsvern: 1000 Vp

6. Likestrømstyrkemåling

Område Oppløsning Nøyaktighet
μA	600 μA 0,1	μA	± (1,0 % + 2 LSD)
	6000 μA 1 μA
mA	60,00mA 10	μA	± (1,2 % + 3 LSD)
	500,0mA 0,1mA
10 A 1	0,00A 10mA ± (1,5 % + 3 LSD)

Overbelastningsvern:

mA- μA-område:F1-sikring, 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

10 A-område:F2-sikring, 11 A H 1000 V rask sikring, (Φ10 × 38) mm

7. Vekselstrømstyrkemåling

Område Opplosning			Nøyaktighet
			45 Hz–400 Hz(AM-540-EUR / AM-550-EUR)	400 Hz–1 KHz(AM-550-EUR)
μA	600 μA 0,1	μA	± (1,2 % + 5 LSD)	± (2 % + 5 LSD)
	6000 μA 1 μA
mA	60,00mA 10	μA	± (1,5 % + 5 LSD)	± (3 % + 5 LSD)
	500,0mA	0,1mA
10 A 1	0,00A 10mA	± (2 % + 5 LSD)	± (4 % + 5 LSD)

Overbelastningsvern:

μA-mA-område: F1 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

10 A-område: F2 11 A H 1000 V rask sikring, (∅10 × 38) mm

Frekvensrespons: 45 Hz–400 Hz (AM-540-EUR), 45 Hz–1 kHz (AM-550-EUR)

Obs: Frekvens (på sekundær skjerm) kan ikke vises dersom den målte

strømstyrken er under 20 % av strømstyrkeområdet som kan vises på skjermen.

8. Motstandsmåling

Område Oppløsning Nøyaktighet
600,0 Ω 0,1 Ω	± (1,2 % + 2 LSD)
6,000 kΩ 1 Ω		± (1,0 % + 2 LSD)60,00 kΩ 10 Ω
600,0 kΩ 100 Ω
6,000 MΩ 1 kΩ	± (1,2 % + 2 LSD)
60,00 MΩ 10 kΩ	± (1,5 % + 2 LSD)

Åpen kretsspenning: Rundt 0,5 V

Overbelastningsvern: 1000 Vp

9. ⋅): Kontinuitet ➤: Diodemåling

Område Oppløsning Nøyaktighet
	0,1 Ω	Åpen kretsspenning er rundt -3 V likestrøm.Motstand > 50 Ω: lydsignal høres ikke.Motstand ≤ 10 Ω. Du hører lydsignal.
	1mV	Visningsområdet er 0 V til 2,8 V. Normal spenning er rundt 0,5 V til 0,8 V for silisium-PN-overgang.

Overbelastningsvern: 1000 Vp

10. Kapasitansmåling

Område Oppløsning Nøyaktighet
60,00 nF 10 pF	I REL-status: ± (3 % + 5 LSD)
600,0 nF	100 pF	± (3 % + 5 LSD)
6,000 μF	1 nF
60,00 μF 10 nF
600,0 μF	100 nF	± (4 % + 5 LSD)
6000 μF 1 μF	± (5 % + 5 LSD)
60 mF	10 μF	Ikke angitt

Overbelastningsvern: 1000 Vp

11. Temperaturmåling

Område Oppløsning Nøyaktighet
-40 – 40°C	+8 LSD) 1°C	±(2%+8 LSD)
>40 – 400°C ±(1%
>400 – 1000°C ±2,5%
-40 – 104°F	+12 LSD) 2°F	±(2%+12 LSD)
>104 – 752°F ±(1%
>752 – 1832°F ±2,5%

Overbelastningsvern: 1000 Vp

K-type (kromnikkel/nichrosi) termoelement må brukes for temperaturmålinger.

Dobbeltsjekk følgende:

1. Bytt sikring eller batteri hvis apparatet ikke fungerer.
2. Se gjennom bruksanvisningen for eventuelle feil eller mangler i operasjonsprosedyren.

Trinn 1: Vri den roterende bryteren til mA.

Trinn 2: Bruk en multimeter med kontinuitetsfunksjon for å kontrollere sikringskontinuitet for sikringen på mA-/μA-tilkoblingspunkt. Koble prøveledningene til mA-/μA-tilkoblingspunkt og COM-tilkoblingspunkt.

Kontinuitetslydsignal aktiveres:sikringen er OK

Kontinuitetslydsignal aktiveres ikke:sikringen er brent. Skift ut sikringen som spesifisert.

F1 0,5 A H 1000 V rask sikring, (6,3 × 32) mm

Trinn 1: Vri den roterende bryteren til A.

Trinn 2: Bruk en multimeter med kontinuitetsfunksjon for å kontrollere sikringskontinuitet for sikringen på 10 A-tilkoblingspunkt. Koble prøveledningene til 10 A-tilkoblingspunkt og COM-tilkoblingspunkt.

A
·))	-	OK
·)	-	OK

Kontinuitetslydsignal aktiveres:sikringen er OK

Kontinuitetslydsignal aktiveres ikke:sikringen er brent. Skift ut sikringen som spesifisert.

F2 11 A H 1000 V rask sikring, (Φ10 × 38) mm

Med unntak for utskifting av batteri, bør enhver reparasjon av måleren kun utføres av et autorisert servicesenter eller av annet servicepersonell som er kvalifisert for instrumentet.

Frontpanelet og esken kan rengjøres med en mild blanding av såpe og vann. Påfør sparsomt med en myk klut, og la det tørke helt før du bruker. Ikke bruk aromatiske hydrokarboner, bensin eller klorløsemidler til rengjøring.

ADVARSEL

Unngå personskade eller skade på måleren:

Koble fra prøveledningene før du åpner esken.

Bruk KUN sikringer med angitt strømstyrke, avbrudd, spenning, og hastighet.

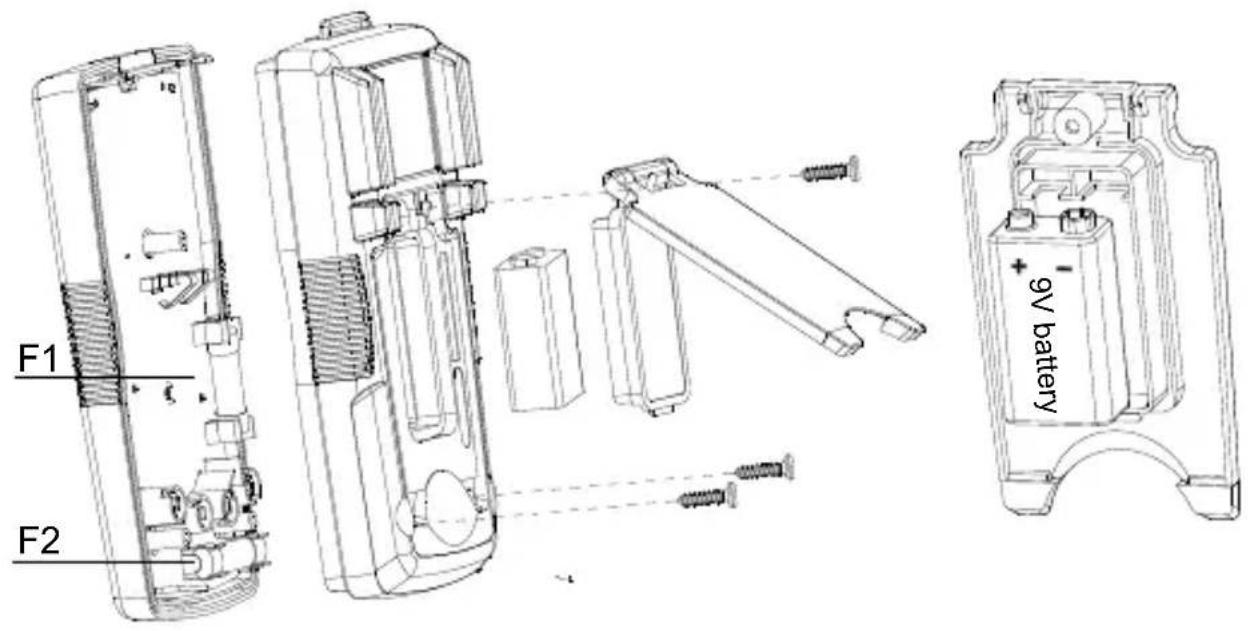

Følg denne fremgangsmåten for bytte BATTERI:

1. Koble prøveledningsonden fra målekretsen.
2. Sett måleren til OFF.
3. Ta skruene av, batteridekselet og åpne batteridekselet
4. Ta ut batteriene, og sett inn et 9 V (6F22) eller tilsvarende.
   Batteridekselet oppgir riktig polaritet. Monter batteriet i batteridekselet.
5. Sett batteridekselet på igjen, og stram skruene.

Batteri: 9 V (6F22)-batteri eller tilsvarende

Følg denne fremgangsmåten for bytte SIKRING:

1. Koble prøveledningsonden fra målekretsen.
2. Sett måleren til OFF.
3. Ta skruene av kabinettet, og åpne det.
4. Ta ut den ødelagte sikringen, og sett inn en ny sikring som spesifisert.
5. Sett kabinettet tilbake på plass, og stram skruen.

Sikringsklassifiseringer:

mA-/μA-tilkoblingspunkt: F1-sikring, 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

10 A-tilkoblingspunkt: F2-sikring, 11 A H 1000 V rask sikring, (Φ10 × 38) mm

Måling at AC og DC strøm....13

Måling at AC og DC strøm

Kontroller følgende dobbelt:
