BRUKSANVISNING AM500EUR FLUKE

Enheter i Europa, som ej tacks av garanti, kan bytas ut av din

Mätning av kontinuitet

1. Mätning av likspanning

Område Upplösning Noggrannhet
200,0 mV 0,1	mV ± (0,8 % + 3	siff.)
2 000 V 1 mV		± (0,8 % + 1 siff.)20,00 V 10 n
200,0 V 100 mV
600 V 1 V ± (1,0 % + 3 siff.)

4. :Kontinuitet :Mätning av diod

6. Mätning av likström

Område Upplösning Noggrannhet
μA	200,0 μA 0	1 μA	± (1,0 % + 2 siff.)
	2 000 μA 1	μA
mA	20,00 mA	10 μA
	200,0 mA 0,1 mA
A	2 000 A 1	mA	± (1,2 % + 3 siff.)
	10,00 A 10 mA

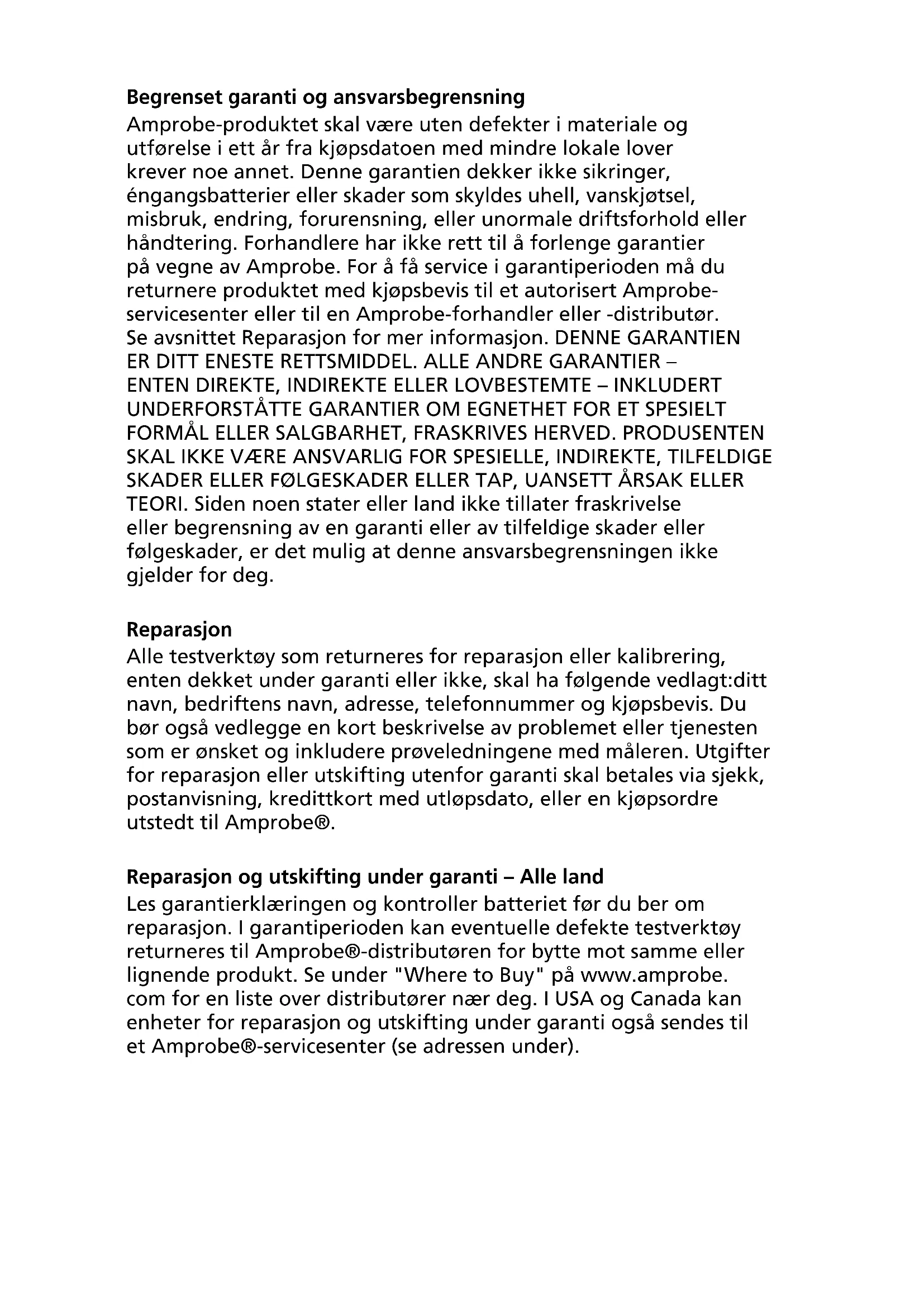

Reparasjon og utskifting under garanti - Alle land

Les garantierkläeringen og kontroller batteriet før du ber om reparasjon. I garantiperioden kan eventuelle defekte testverktøy returneres til Amprobe®-distributøren for bytte mot samme eller lignende produit. Se under "Where to Buy" på www.amprobe.com for en liste over distributør nær deg. I USA og Canada kanenheter for reparasjon og utskifting under garanti øgså sendes til et Amprobe®-servicesenter (se adressen under).

Reparasjon og utskifting utenfor garanti - USA og Canada

I USA og Canada skal enheter for reparasjon utenfor garanti sendestil et Amprobe®-servicesenter. Ring Amprobe® aller forhør deg påkjøpsstedet forNAVÅRende priser for reparasjon og utskifting.

I USA: I Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

TIf.: 877-AMPROBE (267-7623) TIf.: 905-890-7600

Reparasjon og utskifting utenfor garanti - Europa

I Europa kan encheter utenfor garanti erstattes av Amprobe®-forhandleren mot betaling. Se under "Where to Buy" på www.amprobe.com for en liste over distributører nær deg.

Europeisk adresse for korrespondanse*

Amprobe® Europa

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Tyskland

TIf.: [phone] - 0

www.beha-amprobe.com

• (Kun korrespondanse – ingen reparasjon eller utskifting er tilgjengelig fra/DDne adressen. Europeiske kunder bes ta kontakt med forhandleren.)

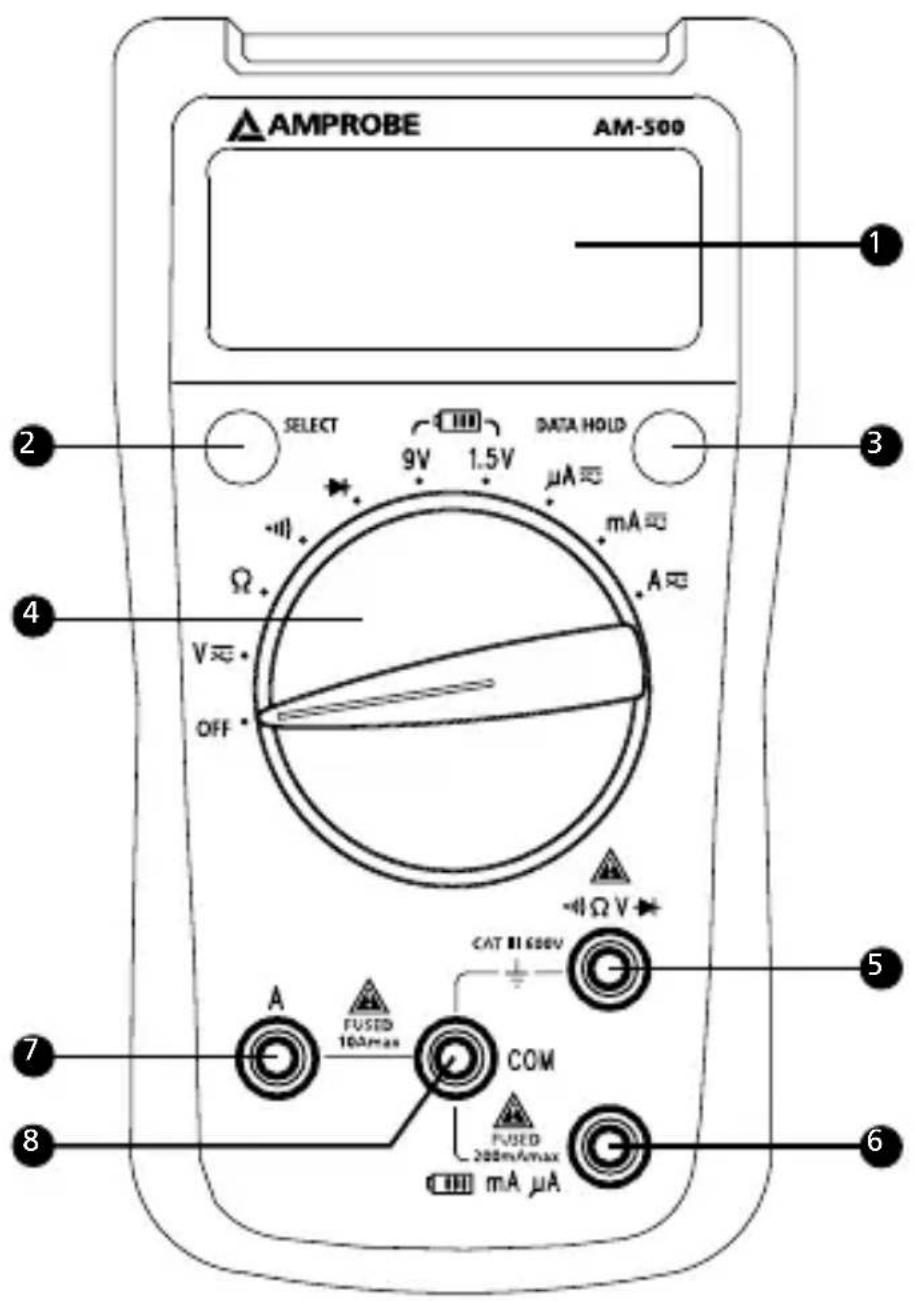

1 LCD-skjerm
3 DATAHOLD-knapp
2 SELECT-knapp
Roterende bryter
Inngang for spennings-, diode-, motstands- og kontinuitetsmåling
Inngang for batteritest og måling av vekselström/ likestrøm mA eller μA
Inngang for måling av vekselstrøm/likestrom 10 A
COM (retur)-inngang for alle malinger

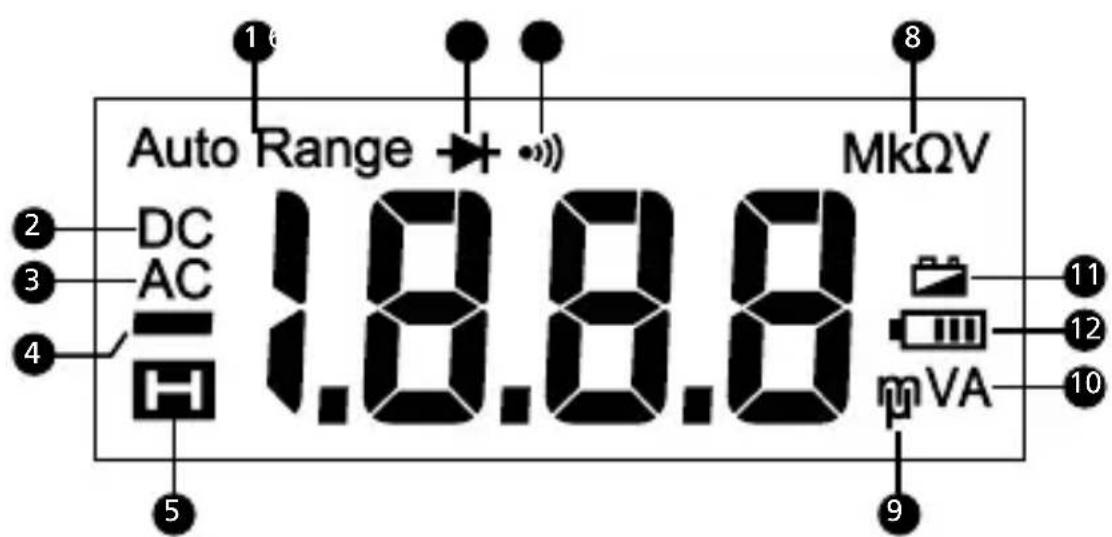

Skjermvisining

Mäleren velger området med best opplösning
DC
3 AC
4 Negativ måling
Datahold
Diodetest
Kontinuitetstest
Mäleenheter for motstandstest
9 Maleenheter for penningstest
10 Maleenheter for strømstyrketest
11 Indikator for lavt batteri
12 Batteritest

INNHOld

SYMBOLER 2
SIKKERHETSINFORMASJON 2
PAKKE UT OG KONTROLLERE 4
FUNKSJONER 4
FORETA MÄLINGER 5

Posisjoner pa roterende bryter 5
SELECT-knapp 6
DATAHOLD-knapp. 6
Slå automatisk av 6
Måling av spunning AC og DC 6
Måling av motstand 7
Måling av kontinuitet 7
Måling av diode 8
Batteritest 8
Måling av strøm AC og DC 9

SPESIFIKASJONER 10

Δ	Forsiktig! Fare for elektrisk støt.
Δ	Forsiktig! Se forklaringen ideen händboken
~	Vekselstrøm (AC)
=	Likestrøm (DC)
	Utstyret er beskyttet med dobbelt isolasjon aller forsterket isolasjon
⊥	Jording
	Lydsignal
+	Batteri
CE	I samsvar med europeiske direktiver
	I samsvar med relevante australske standarder
	Canadian Standards Association (NRTL/C)
	Ikke kast dette produit som usortert restavfall. Kontakt en kvalifisert miljøstasjon.

SIKKERHETSINFORMASJON

Måleren er i samsvar med:
IEC/EN 61010-1 3. utgave, UL61010-1 2. utgave og CAN/
CSA-C22.2 No. 61010-1-04 + CSA oppdatering nr. 1: 2008
til kategori III 600 volt, forurensningsgrad 2
IEC/EN 61010-2-030
IEC/EN 61010-2-31 for prøveledninger
EMC IEC/EN 61326-1

"Dette produit er kontrollert mot kravene i CAN/ CSA-C22.2 No 61010-1, andre utgave, inkludert Endring 1, aller en senere versjon av samme standard som omfatter de samme kravene til testing".

Målekategori III (CAT III) er for mälinger som utføres i bygningsinstallasjoner. Eksempler er mälinger på fordelingskort, effektbrytere, ledninger, inkludert kabler, samleskinner, koblingsbokser,

brytere, stikkontakter i faste installationsjoner og utstyr for industriell bruk og annet utstyr, for eksempel, stasjonere motorer med permanent tinkobling til en fast installationsjon.

CENELEC-directiver

Instrumentene er i samsvar med CENELECs

Lavspenningsdirektiv 2006/95/EF og Direktiv om

elettromagnetisk kompatilitet 2004/108/EF

ADVARSEL: Les før bruk

For à unngå elektrisk støt eller personskade ma du følgeppe instruksjonene og bare bruke maleren som spesifisert i dette handboken.
- Bruk ikke måleren eller prøveledningene dersom de har synlige skader, eller dersom måleren ikke fungerer som den skal. Hvis du er i tvil tar du måleren til service.
- Bruk alltid riktig funksjon og riktige måleområder.
För du roterer funksjonsområdevelgeren, ma du koble proben fra kretsen som testes.
- Kontroller at mäleren virker ved Å mAle en kjent spenningskilde.
- Ikke bruk mer enn merkespenningen som er markert på@måleren mellom testprobene eller mellom enhver probe og jording.
Vær forsiktig ved bruk av måleren ved spentninger over 30 V AC effektivverdi, 42 V AC spissverdi eller 60 V DC. Disse spentningene utgjør en risiko for elektrisk støt.
- Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester motstand.
- Ikke bruk mäleren i nærheten av eksplosiv gass erler damp.
- Når du bruker prøveledningene, mA du holde fingrene bak fingervernet.
- Koble prøveledningene fra måleren før du Åpner måleren eller batteridekselet.

• Hvis mäleren brukes på en@måte som ikke er spesifisert iBrukerhandboken, kan beskyttelsen som utstyret tilbyr blisvekket

PAKKE UT OG KONTROLLER

Pakken skalinneholde:

1 AM-500-EUR multimeter
1 Ett par proveledninger
2 1,5 V alkalisk AAA-batteri (installert)

1 Brukerhandbok

Hvis noen av delene er skadet eller mangler, ma du returnere den komplette pakken til kjøpsstedet for Å bytte den.

FUNKSJONER

Brukervennlig digitalt multimeter laget for huseiere og entusiaster. Monter, feilsok eller reparer lysarmaturer, vifter, apparater og elektriske problemer i bil enkelt og trygt med et produit i klassen CAT III 600 V. Kontroller spensing i stikkontakter, skjoteledninger, batterier og andre elektriske kretser. La kraften til et profesjonell Amprobe-multimeter holde deg trygg og hjelpe deg med Å lõse alle dine elektriske utfordslinger.

• Målinger: Spenning opp til 600 V AC/DC, strøm AC/ DC og motstand
• Kontinuitetstest med lydvarsel
  Diodetest
  Datahold
• Slár seg automatisk av
  Gir adversel om lavt batteri
• Sikkerhet: CAT III 600V

#

1. Bruk riktig funksjon og riktige moleomrader.
2. For Å unngå mulig elektrisk støt, persorskader eller skader på apparatet, mA du koble fra strømkretsen og lade ut alle høyspenningskondensatorer før du tester motstand og diode.

3. Koble til proveledninger:

4. Koble den vanlige (COM)-proveledningen til kretsen før du kobler til den spenningsforende ledningen.

5. Etter måling tar du av den spenningsførende ledningen För du kobler jordledningen (COM) fra kretsen.

6. "OL" vises på LCD-skjermen'nar målingen er utenforrekkevidden.

Posisjoner på roterende bryter

Bryterstilling Måli		ingsfunksjon
V	Måling av veksel- eller likespenning (bruK SELECT-knappen for Å-byttemellom AC og DC).
Ω		Motstandsmåling
→		Spenningsmåling av dioder
···		Kontinuitetsmåling
43	9V	For måling av tørrbatterier opptil 15 V DC
	1,5V	For måling av tørrbatterier opptil 2 V DC
μA mA mA		Måling av vekselstrøm-ller likestrøm (bruK SELECT-knappen for Å-byttemellom AC og DC).
Knapp	SELECT	Trykk for Å velge ulikemxålefunksjoner på den roterende bryteren.
	DATAHOLD	Målingen som vises på skjermen fryses

SELECT-knapp

Trykk på den gule SELECT-knappen for Å velge alternative målefunksjoner på den roterende bryteren.

DATAHOLD-knapp

Trykk DATAHOLD-knappen for Å fryse målingen på skjermen. Trykk igjen for Å fortsette normal drift.

Slå automatisk av

Automatisk avslåing:ca. 15 minutter.

När mäleren er i modus forå slå seg selv av automatisk, kan du trykke SELECT eller DATAHOLD for Å gjenoppta normal drift.

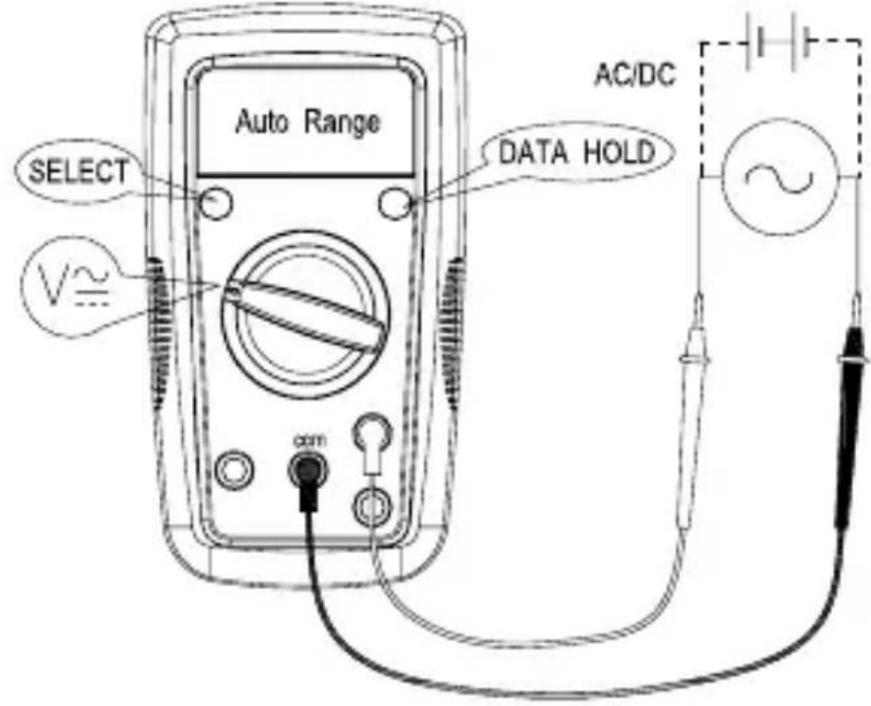

Måling av spunning AC og DC

Trykk SELECT-knappen for Å bytte til måling av likespenning.

likke bruk encheten på en spenningskilde som er høyere enn 600 V AC/DC.

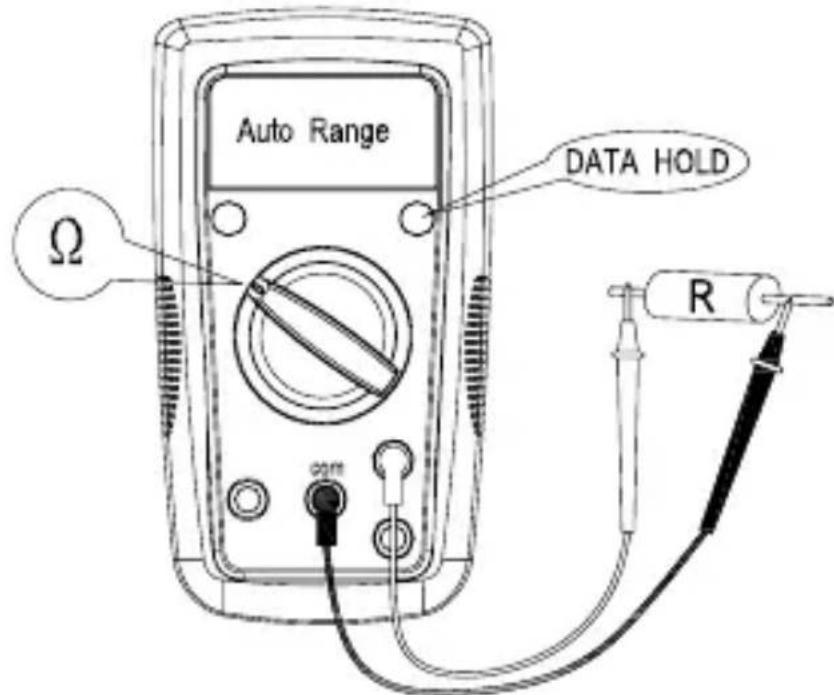

Måling av motstand

Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester motstand.

Obs: Ved

måling av høyere motstand (>1M) kan det ta noen sekunder for målingen blir stabil.

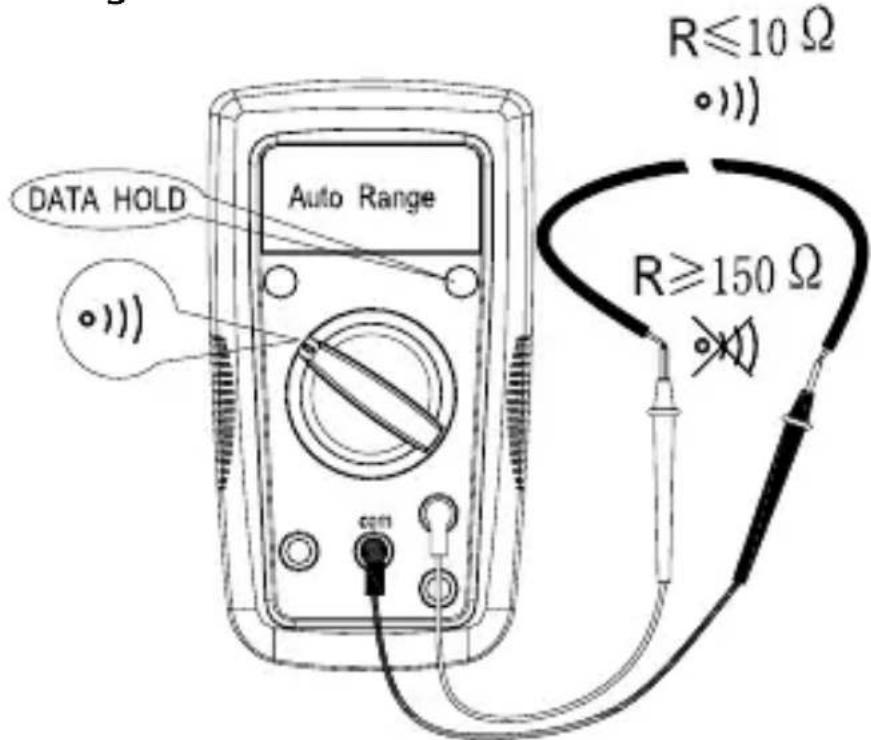

Måle kontinuitet

Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester kontinuitet.

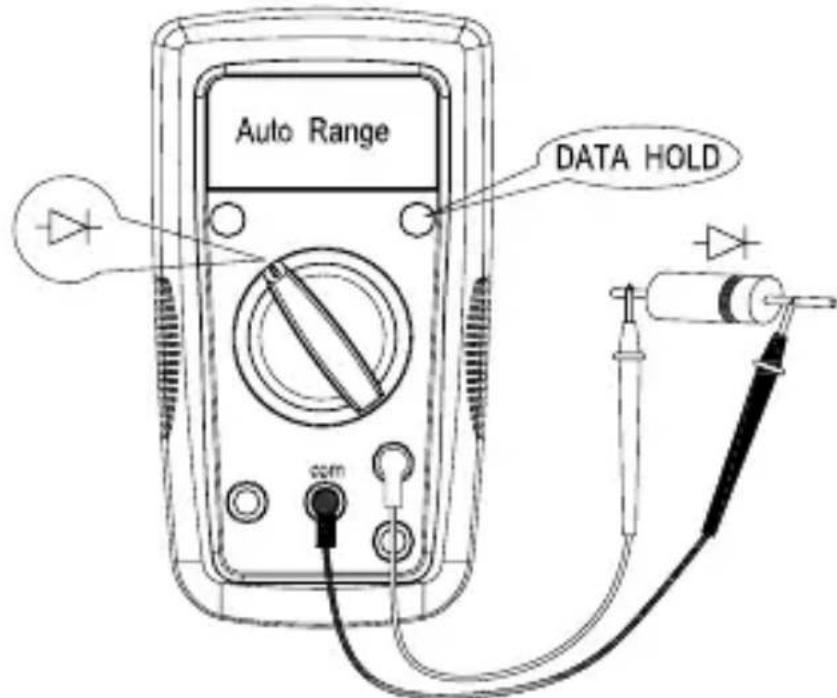

Måling av diode

Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester diode.

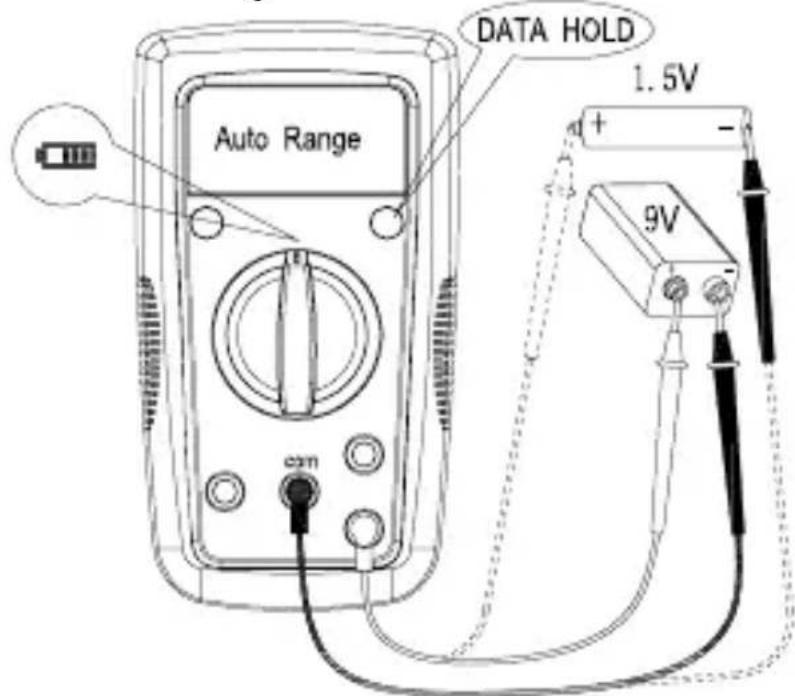

Batteritest

Hvis en spenningskilde pafores aller feil batteritype brakes under batteritest, kan det fore til personskade aller skade på maleren.

Batteri 1,5 V-området er for tørrbatteri opp til 2 V DC. Motstandsbelastningen er rundt 30

Batteri 9 V-området er for tørrbatteri opp til 15 V DC. Motstandsbelastningen er rundt 1k

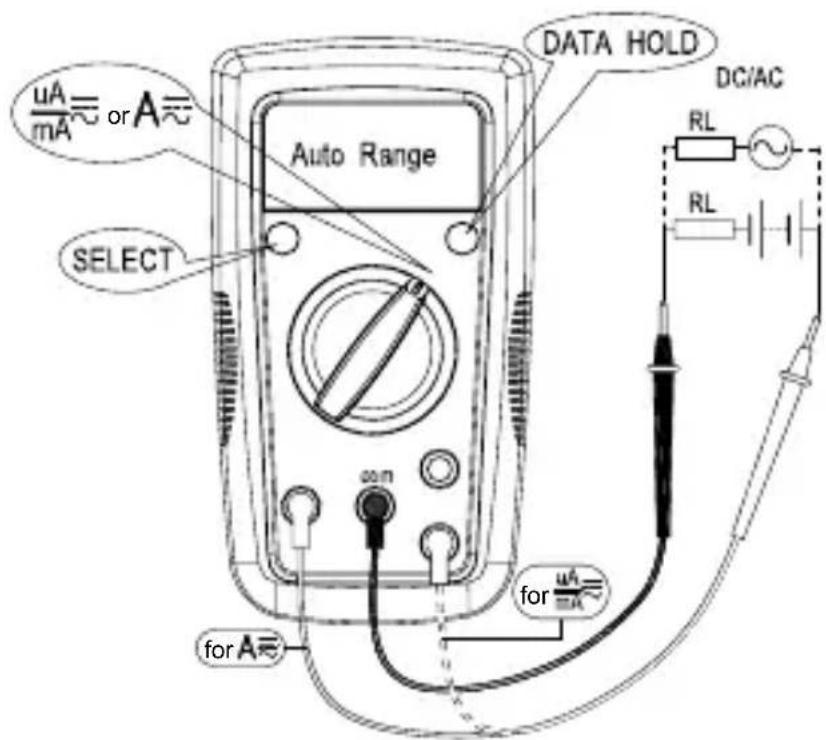

Måling av strøm AC og DC

Trykk SELECT-knappen for a byte til likestromsmåling.

Unngå personskade eller skade på mäleren:

1. Ikke forsök Å male strømstyrke innate i kretsen nar nullstrømspotensialet til jordingen overstiger 600 V.
2. Bytt til riktig funksjon og område for mällingen.
3. Ikke plasser probing paralleelt med en krets nar proveledningene er koblet til strøminngangene.
4. Koble proveledningene til riktig strøminngang for A/mA μA og til kretsen För du gir strøm til kretsen som testes.
5. Etter måling slár du av strømmen til kretsen För du kobler prøveledningene fra kretsen.

När strømstyrken er mellom 8 og 10 A, skal du ikke male strømmen i mer enn att (1) minutt. Vent i 10 minutter før du utfører en ny måling.

SPESIFIKASJONER

Temperatur i omgivelsene: 23^ ± 5^ (73,4 F ± 9 F)

Relativ temperatur: ≤75%

Nøyaktighet: ± (% av avlesning + sifre)

Maksimal penning mellom inngang og jording: 600 V AC effektivverdi eller 600 V DC

Sikring for mA μA-inngang:

0,5 A H 700 V rask sikring, 6,3 x 32 mm

Maksimal visning: 1999, 2-3 oppdateringer/sek

Indikasjon utenfor område: OL

Områdevalg: Automatisk

Høyde: Drift ≤ 2000 m

Driftstemperatur: 0^ +40^ (32 F~104 F)

Relativ fuktighet: 0^ C +30^ C ( 32^ F 86^ F ) ≤ 75 % ; +30^ C

+40^ C (86°F~104°F) ≤50%

Oppbevaringtemperatur: -10^ +50^ (14°F~122°F)

Elettromagnetisk kompatilitet: I et RF-felt på 1 V/m = Angitt nøyaktighet ± 5 %

Batteri: 2 × 1,5 ~V AAA alkaliske batterier erler tilsvarende

Indikasjon for lavt batterinivå:

Mäl (L x B x H): 150 mm x 83 mm x 40 mm (5,9 tommer x 3,3 tommer x 1,6 tommer)

Vekt: Ca. 290 g (0,64 pound) med batterier installment

1. Likespenningsmåling

Område Oppløsning Nøyaktigabet
200,0mV 0,1	mV ± (0,8 % + 3	dgt)
2,000V 1mV		± (0,8 % + 1 dgt)20,00V 10mV
200,0V 100mV
600V 1V ± (1,0 % + 3 dgt)

Inngangsimpedans: rundt 10 MΩ; (inngangsimpedans > 3

200 Ω område: Målt verdi = (Målt visningsverdi) -

(Kortslutningsverdi for probe)

Åpen kretsspenning: rundt 0,5 V

Overbelastningsvern: 600V

4. Kontinuitet : Diodemåling

Område Opplopsning Nøyaktighet
	0,1 Ω	Åpen kretsspenning er rundt 0,5 V. Motstand > 150 Ω. Du hører ikke lydsignal. Motstand ≤ 10 Ω. Du hører lydsignal. 11 < Motstand < 150 ... Ikke oppgitt.
	1mV	Åpenkrets penning er rundt 1,5 V. Normal penning er rundt 0,5 V til 0,8 V for silisium-PN-overgang.

Overbelastningsvern: 600V

5. Batteritest

Område Oppsning Nøyaktigabet
1,5V	10mV ± (10	% + 3 dgt)
9V

Overbelastningsvern:

F1-sikring 0,5 A H 700 V rask sikring, 6,3× 32mm

For 1,5 V-område: Belastningsmotstand er rundt 30

For 9V-område: Belastningsmotstand er rundt 1k

6. Likestrømsmåling

Område Opplossning Nøyakktighet
μA	200,0 μA 0,1 μA		± (1,0 % + 2 dgt)
	2000 μA 1 μA
mA	20,00mA 10 μA
	200,0mA 0,1mA
A	2,000A 1mA		± (1,2 % + 3 dgt)
	10,00A 10mA

Overbelastningsvern:

mA-/μA-inngang:

F1-sikring 0,5 A H 700 V rask sikring, 6,3 × 32 ~mm

10 A-inngang:

F2-sikring, 10 A H 600 V rask sikring, 6 × 25 ~mm

7. Vekselstrømsmåling

Område Oppløsning Nøyak
μA	200,0 μA 0,1 μA		± (1,2 % + 2 dgt)
	2000 μA 1 μA
mA	20,00mA 10 μA
	200,0mA 0,1mA
A	2,000A 1mA		± (1,5 % + 3 dgt)
	10,00A 10mA

Frekvensresponses: 45 Hz-400 Hz

Overbelastningsvern:

mA-/μA-inngang:

F1-sikring 0,5 A H 700 V rask sikring, 6,3× 32mm

10 A-inngang:

F2-sikring, 10 A H 600 V rask sikring, 6 × 25 ~mm

Dobbeltsjekk følgende:

1. Bytt sikring eller batteri hvis apparatet ikke fungerer.
2. Se gjennom bruksanvisningen for eventuelle feil ell er mangler i operasionsprosedyren.

Med unntak for utskifting av batteri, bør enhver reparasjon av måleren kun utføres av et autorisert servicesenter eller av annet servicepersonell som er kvalifisert for instrumentet.

Frontpanelet og dekslet kan rengjores med en mild blanding av sape og vann.

Pafør sparsomt med en myk klut, og la det tørke helt fandr bruker. Ikke bruk aromatiske hydrokarboner, bensin ell er klorsemidler til rengjøring.

ADVARSEL

Bruk KUN sikringer med angitt strømstyrke, avbrudd, spenning, og hastighet.

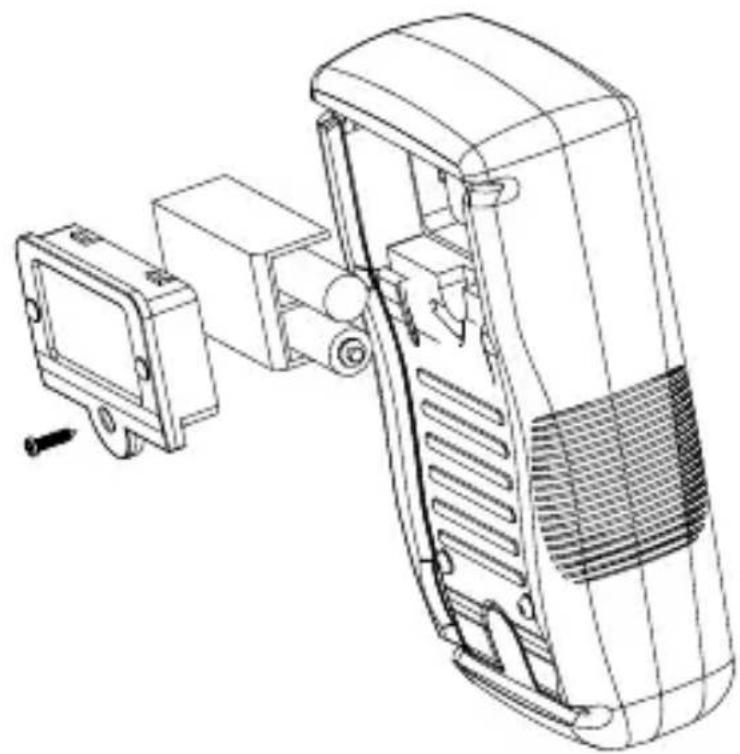

Folg donne fremgangsmåten for bytte av BATTERI:

1. Koble testproben fra malekretsen.
2. Sett mäleren til OFF.
3. Ta skruene av batteridekselet og apne batteridekselet
4. Ta ut batteriene, og sett inn to alkaliske 1,5 V-batterier (AAA) aller tilsvarende. Legg merke til polaritetssymbolene.
5. Sett batteridekselet på igjen, og stram skruene.

Batteri: Alkaliske 1,5 V-batterier (AAA) eller tilsvarende

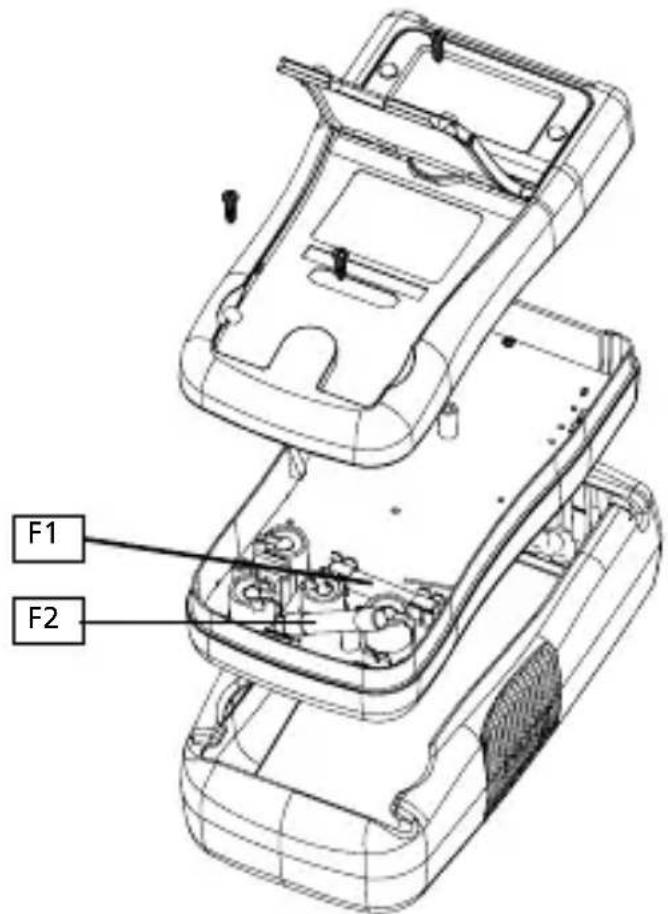

Følgdenne fremgangsmåten forbytteavSIKRING:

1. Koble testproben fra malekretsen.
2. Sett mäleren til OFF, og ta av hylsteret.
3. Ta skruene av kabinettet, og apne det.
4. Ta ut den ødelagte sikringen, og sett inn en ny sikring som spesifisert.
5. Sett kabinettet tilbake på plass, og stram skruen.

Sikring:

mA-/μA-inngang:

F1-sikring 0,5 A H 700 V rask sikring, 6,3× 32mm

10 A-inngang:

F2-sikring, 10 A H 600 V rask sikring, 6 × 25 ~mm

Måling at AC og DC strøm

Kontroller følgende dobbelt:
