Mätning av kontinuitet

Indikation for over område: OL

1. Mätning av likspanning

Område Upplösning Noggrannhet
400 mV 0,1 mV ± (0,8 % + 3 LSD)
4 V 1 mV
	± (0,8 % + 1 LSD)40 V 10 mV
400 V 100 mV
600 V 1 V ± (1,0 % + 3 LSD)

6. Mätning av frekvens

Område Upplösning Noggrannhet
10 Hz ~ 10 MHz 0,01 Hz ~ 0,01 MHz ± (0,1 % + 4 LSD)

7. Matning av likström

Område Upplösning Noggrannhet
μA	400 μA 0,1	μA	± (1,0 % + 2 LSD)
	4 000 μA 1 μA
mA	40 mA	10 μA
	400 mA	0,1 mA
A	4 A	1 mA	± (1,2 % + 3 LSD)
	10 A	10 mA

8. Matning av voxelström

Område Upplösning Noggrannhet
μA	400 μA 0,1	μA	± (1,2 % + 3 LSD)
	4 000 μA 1 μA
mA	40 mA 10 μA
	400 mA 0,1 mA
A	4 A 1 mA		± (1,5 % + 3 LSD)
	10 A 10 mA

Frekvenssvar: 45Hz 400Hz

Forutom byte av batteri sca alla reparationer av mataren utforas av fabriksauktoriserat servicecenter aller av behörig instrumentservicepersonal.

Reparasjon og utskifting under garanti - Alle land

Les garantierklæringen og kontroller batteriet før du ber om reparasjon. I garantiperioden kan eventuelle defekte testverktøy returneres til Amprobe®-distributøren for bytte mot samme eller lignende produit. Se under "Where to Buy" på amprobe.com for en liste over distributør nær deg. I USA og Canada kanenheter for reparasjon og utskifting under garanti ogssende til et Amprobe®-servicesenter (se adressen under).

Reparasjon og utskiftingutenfor garanti - USA og Canada

I USA og Canada skal enheter for reparasjon utenfor garanti sendes til et Amprobe®-servicesenter. Ring Amprobe® aller forhør deg på kjøpsstedet forNAVÆrende priser for reparasjon og utskifting.

I USA: I Canada:

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

TIf.: 877-AMPROBE (267-7623) TIf.: 905-890-7600

Reparasjon og utskifting utenfor garanti – Europa

Europa kan encheter utenfor garanti erstattes av Amprobe®-forhandleren mot betaling. Se under "Where to Buy" på beha-amprobe.com for en liste over distributører nær deg.

Europeisk adresse for korrespondanse*

Amprobe® Europa

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

beha-amprobe.com

• (Kun korrespondanse – ingen reparasjon eller utskifting er tilgjengelig fra这部分 adressen. Europeiske kunder bes ta kontakt med forhandleren.)

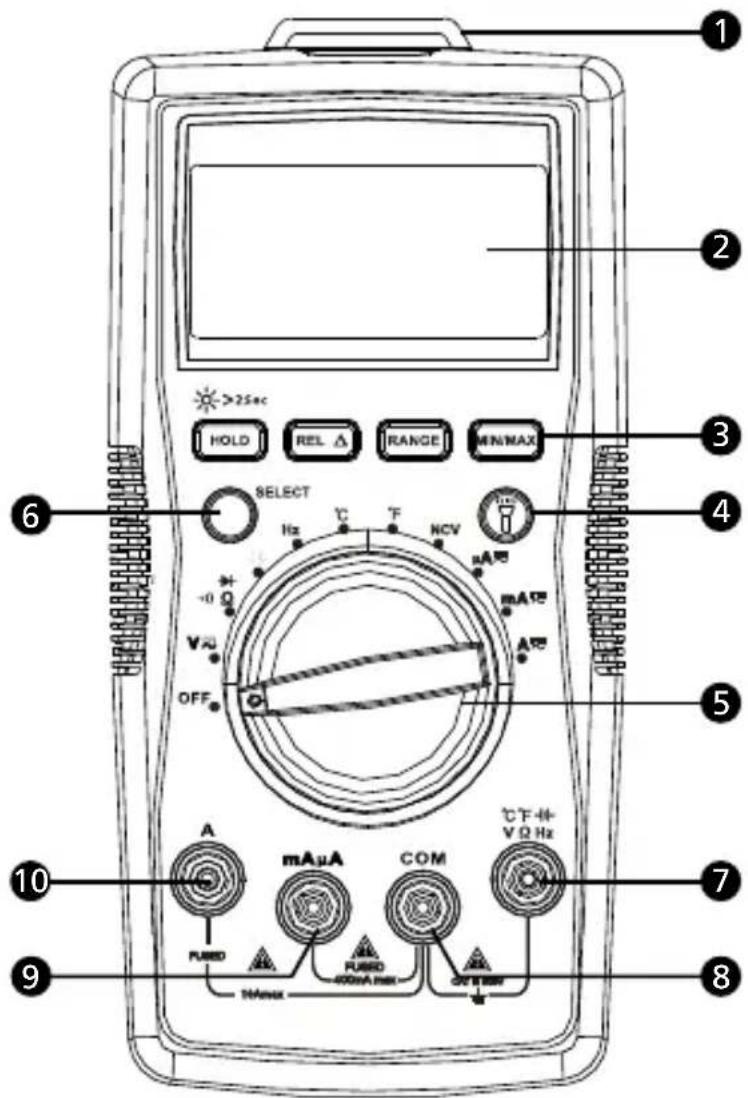

1 Lommelykt
Knapp for arbeidslykt
LCD-skjerm
Roterende bryter
Funksjonsknapper
6 SELECT-knapp
Inngang for maling av spenting, diode, kapasitans, motstand, kontinuitet og temperatur
COM (retur)-inngang for alle malinger
Inngang for maling av vekselstrm/likestrm mA/uA
10 Inngang for maling av vekselstrm/likestrom 10 A

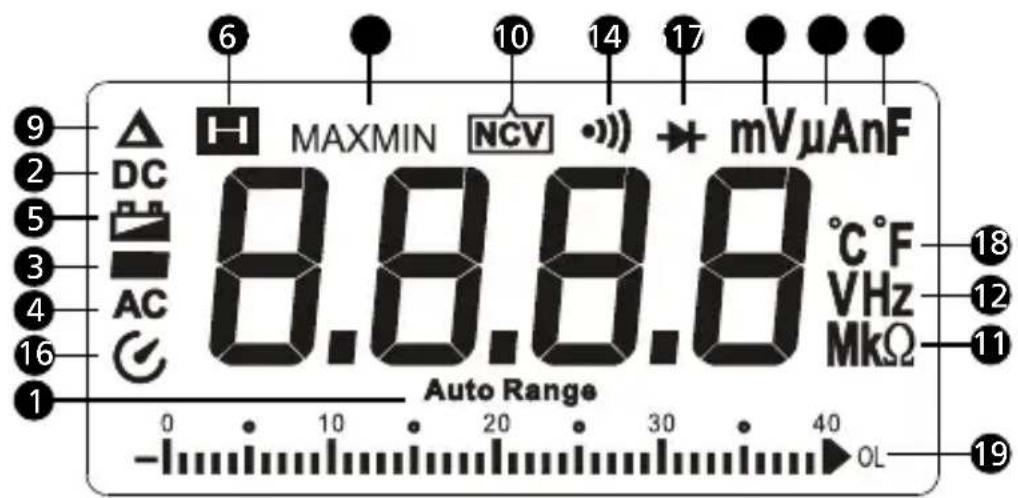

Skjermvisining

1 Målen velger området med best oppløsning
DC
3 Negativ maling
4 AC
5 Indikator for lavt batteri
Datahold
Diodetest
8 Kontinuitetstest
9 Relativt nullniva-modus
10 Kontaktlospenning
11 Maleenheter for motstand
12 Maleenheter for frekvens
13 Maleenheter for penning
14 Maleenheter for strømstyrke
15 Maleenheter for kapasitans
16 Slå automatisk av
17 Maksimum/minimum malingsminne
18 Maleenhet for temperatur
19 Analog stolpediagramvisning

INNHOLD

SYMBOLER 2
SIKKERHETSINFORMASJON 2
PAKKE UT OG KONTROLLERE 3
FUNKSJONER 4
FORETA MÄLINGER 5

Måling av spunning AC og DC 6
Måling av strøm AC og DC. 7
Måling av motstand 8
Måling av kontinuitet. 9
Måling av diode 9
Måling av kapasitans 10
Måling av frekvens. 10
Måling av temperatur ^ C / ^ 11
Kontaktlospenningspavisning 12

SPESIFIKASJONER 13

VEDLIKEHOLD 16

BYTTE BATTERI OG SIKRING 17

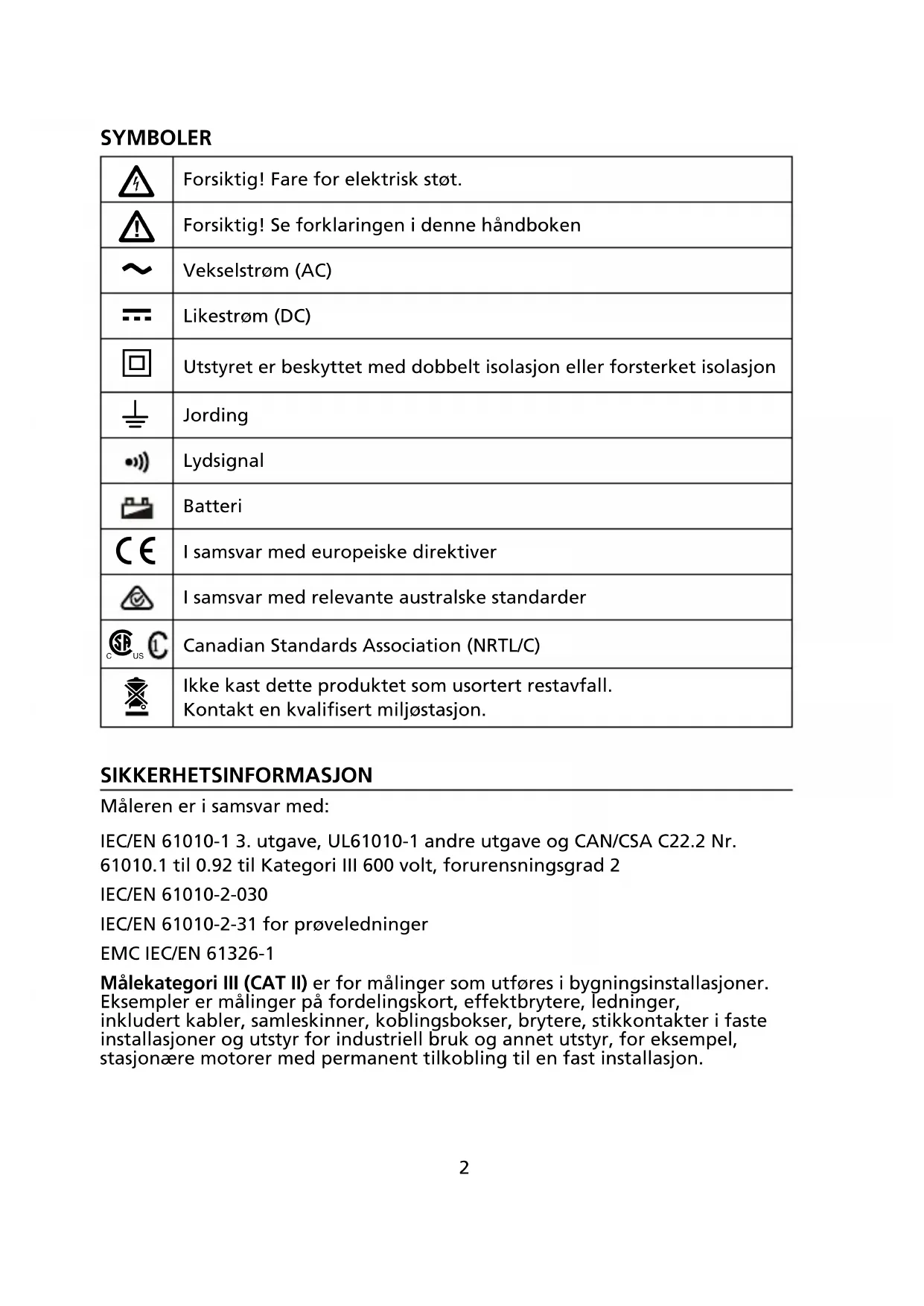

SYMBOLER

4	Forsiktig! Fare for elektrisk støt.
1	Forsiktig! Se forklaringen ideen händboken
~	Vekselstrøm (AC)
-	Likestrøm (DC)
	Utstyret er beskyttet med dobbelt isolasjon eller forsterket isolasjon
=	Jording
	Lydsignal
	Batteri
€	I samsvar med europeiske direktiver
	I samsvar med relevante australske standarder
US	Canadian Standards Association (NRTL/C)
	Ikke kast dette produit som usortert restavfall. Kontakt en kvalifisert miljøstasjon.

SIKKERHETSINFORMASJON

Mäleren er i samsvar med:

IEC/EN 61010-1 3. utgave, UL61010-1 andre utgave og CAN/CSA C22.2 Nr. 61010.1 til 0.92 til Kategori III 600 volt, forurensningsgrad 2

IEC/EN 61010-2-030

IEC/EN 61010-2-31 for proveledninger

EMC IEC/EN 61326-1

Målekategori III (CAT II) er for målinger som utføres i bygningsinstallasjoner. Eksempler er målinger på fordelingskort, effektbrytere, ledninger, inkludert kabler, samleskinner, koblingsbokser, brytere, stikkontakter i fast installasjoner og utstyr for industriell bruk og annet utstyr, for eksempel, stasjonaere motorer med permanent tilkobling til en fast installasjon.

Målekategori II (CAT II) er for mälinger utfør direkte på krets knyttet til lavspenningsanlegg. Eksempler er mälinger på husholdningsapparater, mobile verktøy og lignende utstyr.

ADVARSEL: Les f#r bruk

• For Å unngå elektrisk støt eller persorskade må du følgeppe instruksjonene og bare bruke maleren som spesifisert i dette handboken.
• Bruk ikke måleren eller proveledningene dersom de har synlige skader, eller dersom@måleren ikke fungerer som den.skal. Hvis du er i tvil tar du måleren til service.
• Bruk alltid riktig funksjon og riktige moleomrader.
  För du roterer funksjonsområdevelgeren, pådu koble proben fra kretsen som testes.
• Kontroller at mäleren virker ved à male en kjent spenningskilde.
• Ikke bruk mer enn merkespenningen som er markert på mäleren mellom probene eller mellom enhver probe og jording.
• Vær forsiktig ved bruk av@måleren ved spenninger over 30 V AC effektivverdi, 42 V AC spissverdi eller 60 V DC. Disse spenningene utgjør en risiko for elektrisk støt.
• Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester motstand.
• Ikke bruk mäleren i nærhen av eksplosiv gass eller damp.
• Når du bruker prøveledningene, på du holde fingrene bak fingervernet.
• Koble prøveledningene fra måleren før du Åpner måleren eller batteridekselet.

PAKKE UT OG KONTROLLER

Pakken skalinneholde:

1 Brukerhandbok
1 Baereveske

Hvis noen av delene er skadet eller mangler, mA du returnere den komplette pakken til kjøpsstedet for Å bytte den.

FUNKSJONER

AM-520-EUR er laget for VVS-bruksområder, og har nækkelfunksjoner som temperatur, mikroampere for feilsøking av flammesensorer selv kapatitans for á sjekke motoroppstartskondensatorer. AM-520-EUR mäler et komplett spekter av elektriske parametre, og har eninnebygd arbeidslykt, en "tredje.Hand" for á holde prober og VoltTect kontaktløs spenningspålvisning. Sikkerhetskategori er CAT III 600 V.

AM-530-EUR er det fullstendige multimeteret for profesjonelle elektrorentreprenorer. Mål og fastsett tilstedeværelse av spenning for Å koble til utstyr eller utføre reparasjoner, legge nye ledninger, kontrollere kontinuiteten til elektriske koblinger, pavis sikringer som har gätt, feilsok motorer eller kontROLLER transformatorer. AM-530-EUR har sann effektivverdipavisning, og kan@male spenningen på systemer som pāvirkes av harmoniske, eninnebygd arbeidslykt for Å se ledningsfarger i mørket, en "tredje hand" for Å holde prober og kontaktløs spenningspávisning. Sikkerhetskategori er lll 600 V.

• Målinger: Spenning opp til 600 V AC og 600 V DC, strøm AC og DC, frekvens, kapasitans, temperatur.
• Frekvens, kapasitans, driftssyklus for feilsøking

• Spesialfunksjoner:

• Kontaktlospenningspavisning

• Kontinuitetstest med lydvarsel

• Diodetest

• Bakgrunnsbelyst LCD-skjerm med analogt søylediagram
  Hendelser:

-Datahold
-MAKS.-/MIN.-minne
- Relativt nullniva-modus

Innebygd arbeidslys (lommelykt)
- Innebygd lagring for proveledninger og en "tredje hand"
- Automatism og manuelt valg av område
- Slár seg automatisk av
- Gir adversel om lavt batteri
- Borrelås for a henge opp maler
- Sikkerhet: CAT III 600V

4 ！

1. Bruk riktig funksjon og riktige maleomrader.
2. For Å unngå mulig elektrisk støt, personskader eller skader på apparatet, ma du koble fra strømkretsen og lade ut alle høyspenningskondensatorer før du tester motstand og diode.

3. Koble til proveledninger:

4. Koble den vanlige (COM)-proveledningen til kretsen for du kobler til den spenningsforende ledningen.

5. Etter måling tar du av den spenningsførende ledningen før du kobler den jordledningen (COM) fra kretsen

6. "OL" vises på LCD-skjermen'nar malingen erutenfor rekkevidden.

Posisjoner på roterende bryter

Bryterstilling Målingsfunksjon
Vä	Måling av veksel-ller likespenning (bruk SELECT-knappen for Åbytte mellom AC og DC).
Ω	Motstandsmåling
→	Spenningsmåling av dioder
●●	Kontinuitetsmåling
+/-	Kapasitansmåling
Hz Frekvensmåling
°C °F Temperaturmåling
NCV Kontaktøs penningsmåling
μA mA mA mA	Måling av vekselstrøm-ller likesstrøm (bruk SELECT-knappen for Åbytte mellom AC og DC).

Funksjonsknapper

Knapp Målin	gsfunksjon
SELECT	Bytte mellom AC og DC. Trykk på den gule SELECT-knappen for Å velge alternative@malefunksjoner på den roterende bryfteren.
HOLD / >2sec	Målingen som vises på skjermen fryses. Trykk i 2 sekunder for Å slå på LCD-bakgrunnsbelysning.
REL Δ	Relativt nullnivå-modus
OMRÅDE	Manuelt eller automatisk områdebytte. Standardinnstillingen er Automatisk område. Trykk for Åbye til manuelt område (opplønsning kan velges). Trykk i 2 sek. for Å,gå tilbake til automatisk valg av område.
MAKS./MIN. Måkimum/minimum målingsminne.
Arbeidslykt

Trykk a aktivere funksjonen när du har valgt den med den roterende bryteren.

Sla automatisk av

Automatisk avslåing:ca. 15 minutter.

När mäleren er i modus forå slå seg selv av automatisk, kan du trykke en hvilken som helst knapp forå gjenoppta normal drift.

Måling av spenning AC og DC

Trykk SELECT-knappen for Å bytte mellom måling av likespenning og vekselspenning.

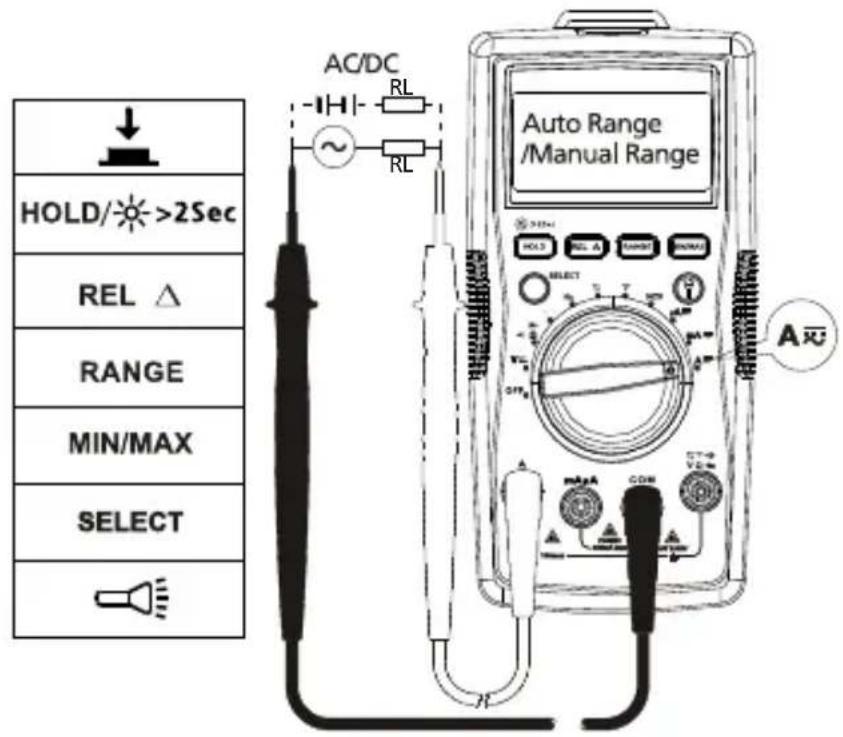

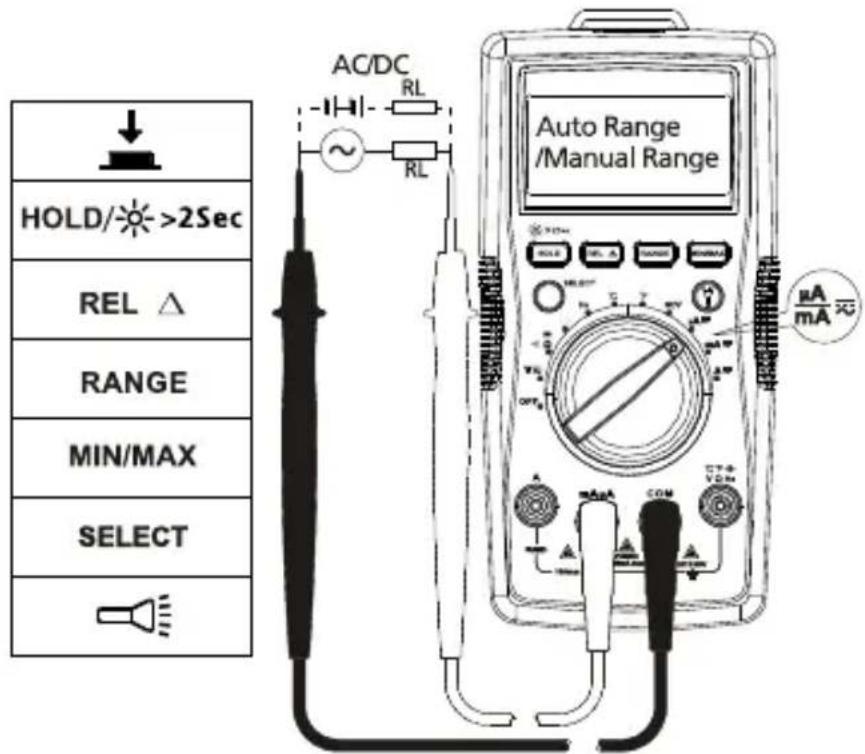

Måling av strøm AC og DC

Trykk SELECT-knappen for a velge strøm AC aller DC.

Unngå personskade eller skade på mäleren:

1. Ikke forsok Å male stromstyrke innate i kretsen när nullstrømspotensialet til jordingen overstiger 600 V AC eller 600 V DC
2. Bytt til riktig funksjon og område for målingen.
3. Ikke plasser proben parallelt med en krets Near proveledningene er koblet til strøminngangene.
4. Koble proveledingene til riktig strøminngang for A/mA μA og til kretsen För du gir strøm til kretsen som testes.
5. När strømstyrken er mellom 8 og 10 A, skal du ikke stale strømmen i mer enn 20 minutter. Vent i 10 minutter För du tar en ny måling.
6. Etter måling slär du av strømmen til kretsen För du kobler proveledningene fra kretsen.

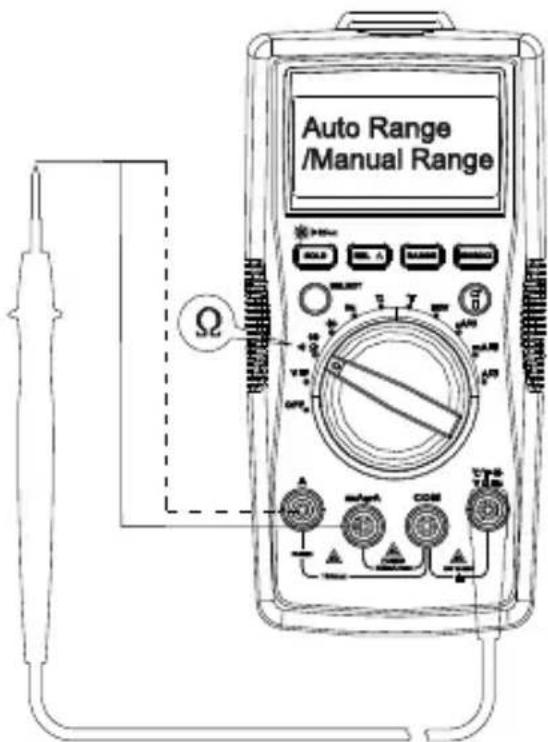

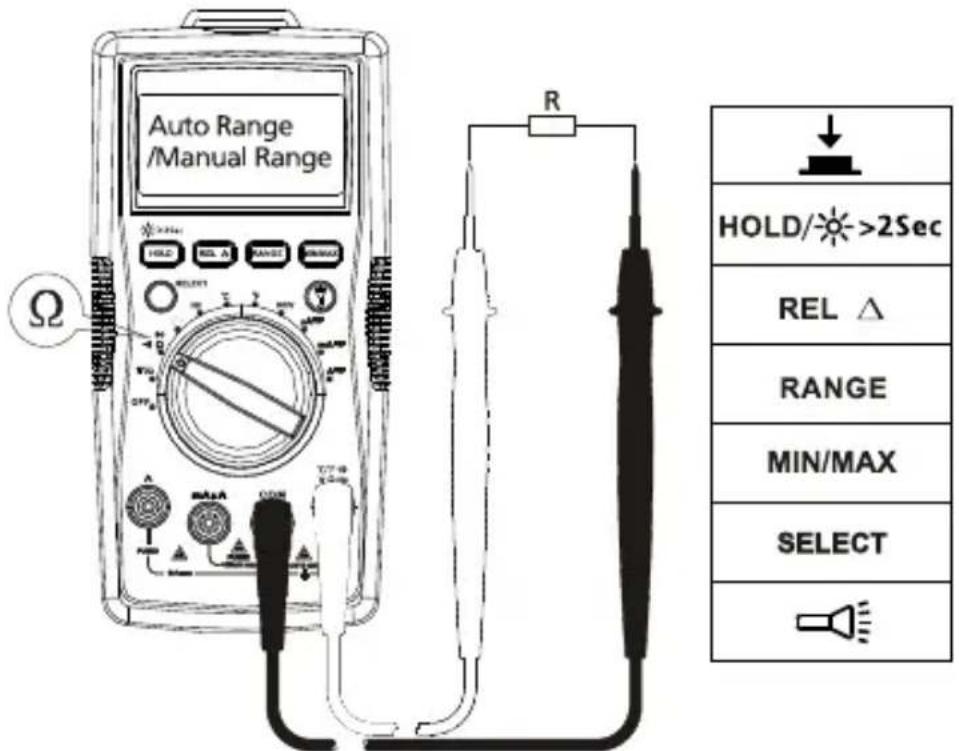

Måling av motstand

Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester motstand.

Obs: Ved måling av høyere motstand (>1M) kan det ta noen sekunder for målingen blir stabil.

Indikasjon for verdi utenfor maleomrade aller apen krets: OL

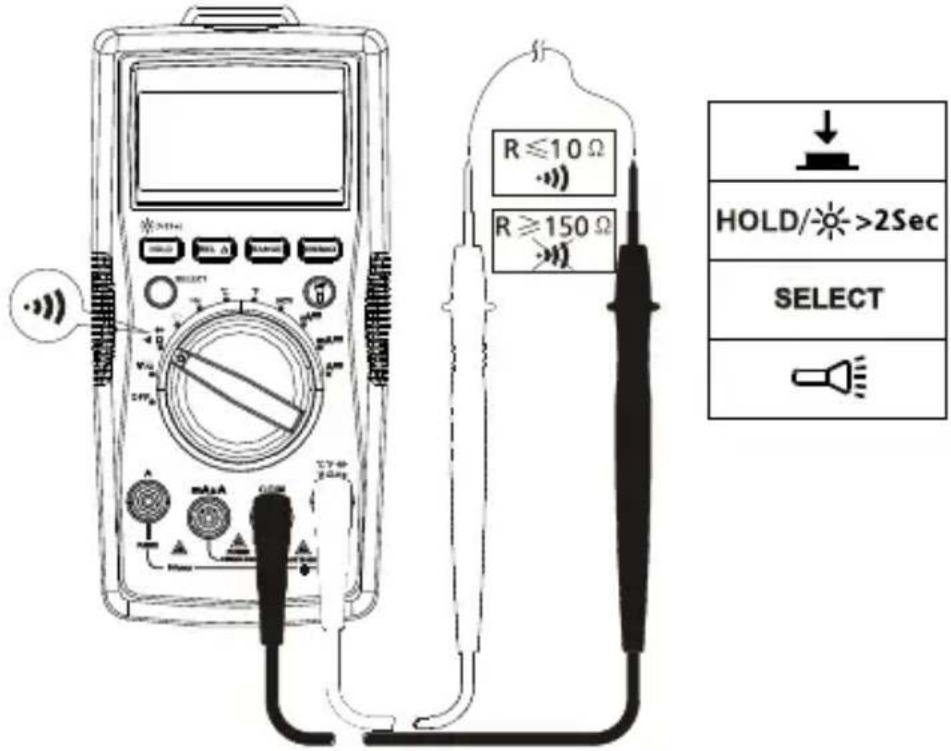

Måle kontinuitet

Koble fra stromkretsen, og lad ut alle hovspenningskondensatorer for du tester kontinuitet.

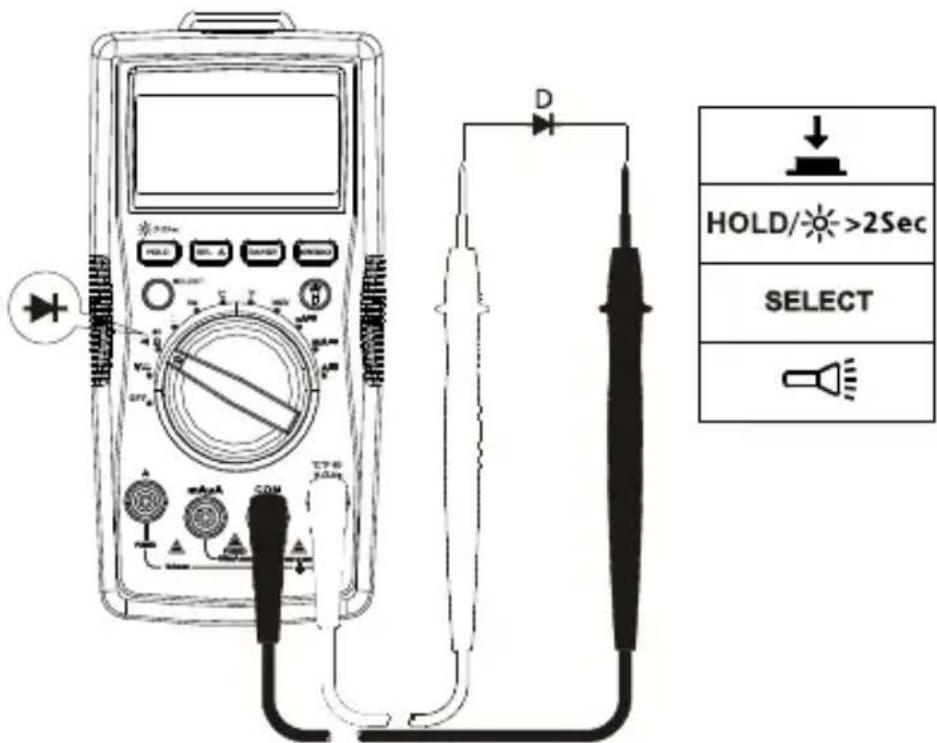

Måling av diode

Koble fra stromkretsen, og lad ut alle hovspenningskondensatorer for du tester diode.

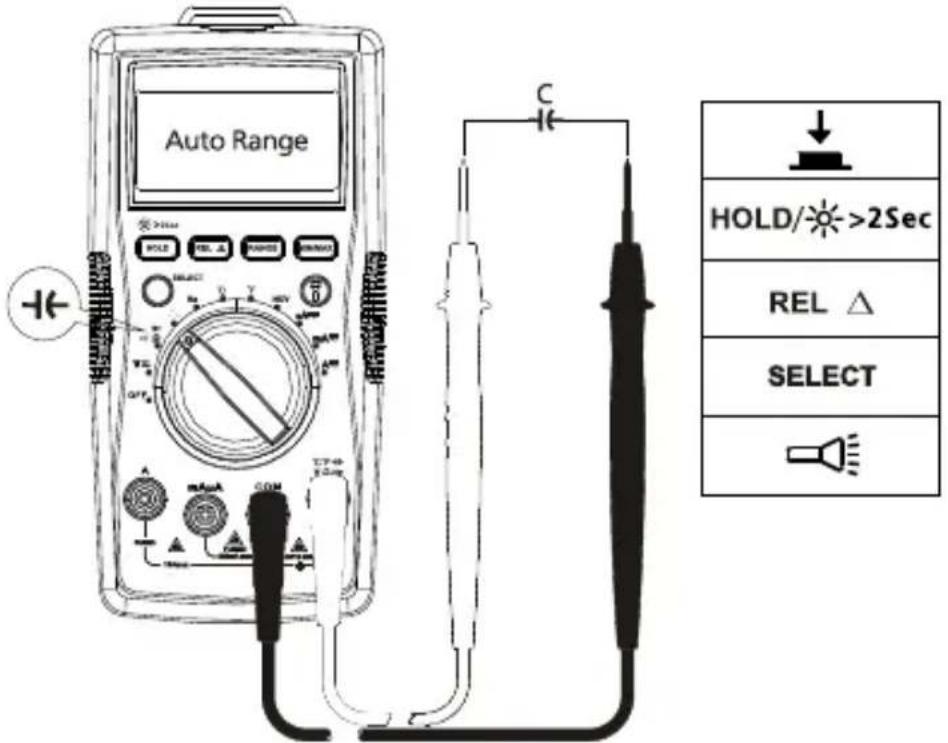

Måling av kapasitans

Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer fandr tester kapasitans.

Måling av frekvens

1. For à unngå personskade eller skade på mäleren skal du ikke bruke temperaturproben på noen spennningsførende deler.

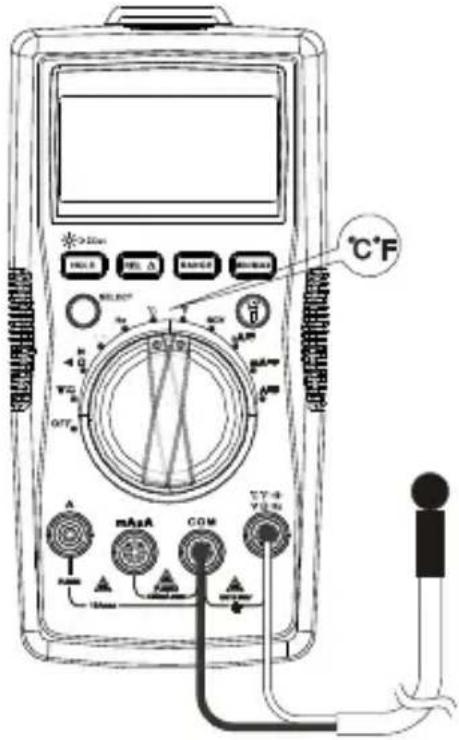

2. Temperatursensor K-type (kromnikel/nichrosi) termoelement er egnet for a male temperaturer under 230^ (446^) .

Målingstrinn:

Trinn 1: Vri den roterende bryteren til ^ C eller F. Skjermen viser "OL".

Trinn 2: Koble temperaturproben (K-type) til maleren og til overflaten som skal males.

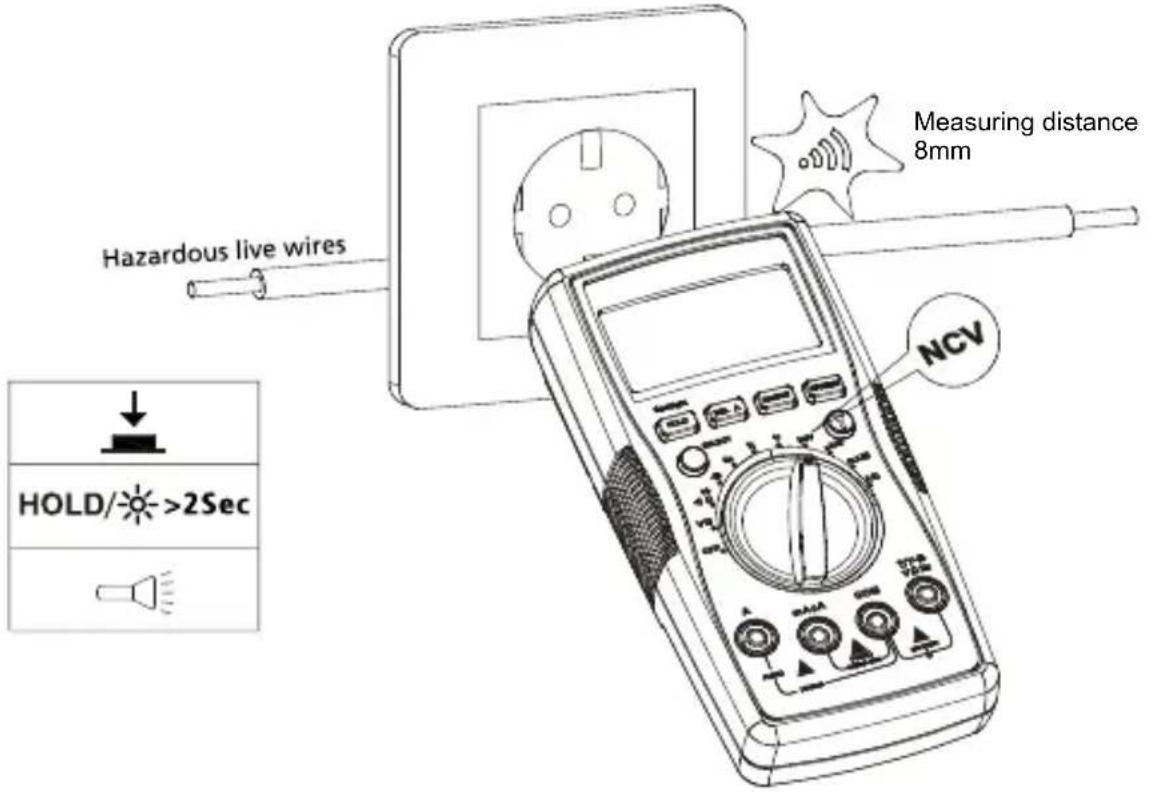

Kontaktløs pennningspåvisning

1. For à unngå personskade eller skade på mäleren ma du ikke teste uisolerte høyspentledninger.
2. Lydsignalet hores og skjermen viser "OL" nár det pavises vekselspenning mellom 90 V og 600 V
3. Ikke test på farlige spenningsforende ledninger over 600 V AC
4. För og etter måling av farlig spenning, bør du teste maleren ved Å nærme deg en kjent kilde, for eksempel en linjevekselspenning eller stikkontakt for Å sikre at den fungerer som den skal. Se figuren under.

I NCV modus viser skjermen OL. Ingen proveledninger trengs for kontaktlos spenningsmåling.

SPESIFIKASJONER

Temperatur i omgivelsene: 73,4^ ± 9 (23^ ± 5^) ; relativ temperatur: ≤ 75%

Maksimal spunning mellom ingang og jording: 600 V AC effektivverdi eller 600 V DC

Sikring for mA μA-inngang: F1-sikring, 0,5 A H 1000 V rask sikring, (6,3 × 32) mm
Sikring for 10 A-inngang: F2-sikring, 11 A H 1000 V rask sikring, (10× 38) mm

Maksimal visning: 3999-tellinger: oppdateres hvert 3. sekund. Frekvens: 9999-tellinger.

Analog søylevising: 41 segmenter: oppdateres 30 ganger/sek.

Indikasjon utenfor omrade: OL

Områdevalg: Automatisk og manuell

Høyde: Drift 2000 m

Driftstemperatur: 0^ +40^ (32°F~104°F)

Relativ fuktighet: 0^ 30^ (32^ 86^)≤ 75% +30^ +40^ (86^ 104^) ≤ 50%

Oppbevaringtemperatur: -10^ +50^ ( 14^ 122^ )

Elektromagnetisk kompatibilitet: I et RF-felt på 1 V/m = Angitt nøyaktigkeit 5 %

Batteri: 9V, 6F22, NEDA1604 eller tilsvarende

Indikasjon for lavt batterinivå:

Mäl (L x B x H): 182 mm x 90 mm x 45 mm (7,2 tommer x 3,5 tommer x 1,8 tommer)

Vekt: Ca. 354g (0,78 pound) med batterier installment

1. Likespenningsmåling

Område Oppløsning Nøyaktigabet
400,0mV 0,1mV ± (0,8 % + 3 LSD)
4,000V 1mV
	± (0,8 % + 1 LSD)40,00V
400,0V 100mV
600 V 1V ± (1,0 % + 3 LSD)

Inngangsimpedans:Rundt 10 MΩ;

(Inngangsimpedans er ≤ 3G i 400mV DC omradyet)

Overbelastningsvern: ± 600V

2. Vekselspenningsmåling

Område Oppløsning Nøyaktigkeit
400,0mV 0,1mV ± (1,2 % + 3 LSD)
4,000V 1mV
	± (1,0 % + 3 LSD)40,00V
400,0V 100mV
600 V 1V ± (1,2 % + 3 LSD)

Obs: Manuelt omrade 400,0 mV-omraret.

Inngangsimpedans:Rundt 10 MΩ

Frekvensresponses: 45 Hz-400 Hz

AM-520-EUR: Gjennomsnittsmåling, effektivverdiindikasjon.

AM-530-EUR: Sann effektivverdi (rms-verdi).

Overbelastningsvern: 600 V effektivverdi

3. Motstandsmåling

Område Oppløsning Nøyaktigkeit
400,0 Ω 0,1 Ω	± (1,2 % + 2 LSD)
4,000 kΩ 1 Ω		± (1,0 % + 2 LSD)40,000 kΩ 10 Ω
400,0 kΩ 100 Ω
4,000 MΩ 1 kΩ	± (1,2 % + 2 LSD)
40,000 MΩ	10 kΩ ± (1,5 % + 5 LSD)

400 Ω-område: Målt verdi = (Målt visningsverdi - Kortslutningsverdi for probe)

Apen kretsspenning:Rundt 0,5 V

Overbelastningsvern: 600 V effektivverdi

4. : Kontinuitet : Diodemåling

8. Vekselstrømsmåling

Område Oppløsning Nøyaktigkeit
μA	400,0 μA 0,1	μA	± (1,2 % + 3 LSD)
	4000 μA 1 μA
mA	40,00mA 10	μA
	400,0mA 0,1	mA
A	4,000A 1mA	± (1,5 % + 3 LSD)
	10,00A 10mA

Frekvensresponses: 45 Hz-400 Hz

AM-520-EUR: Gjennomsnittsmåling, effektivverdiindikasjon.

AM-530-EUR: Sann effektivverdi (sann-rms).

Overbelastningsvern:

mA- μA-omrade:F1-sikring, 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

10 A-omrade:F2-sikring, 11 A H 1000 V rask sikring, ( 0× 38) mm

9. Temperaturmåling

Område Opplösning Nøyaktigkeit
-40 – 0°C	0.1°C @ < 400°C 1°C @ ≥ 400°C 5%+2 °C	±(10%+4 °C)
>0 – 100°C ±(1.2%)+3 °C
>100 – 1000°C ±(2.5%+2 °C)
-40 – 32°F	0.1°F @ < 752°F 1°F @ ≥ 752°F	±(20%+6 °F)
>32 – 212°F ±(1.8%)
>212 – 1832°F ±(2.5%+4 °F)

Overbelastningsvern: 600 V

K-type (kromnikel/nichrosi) termoelement mä brukes for temperaturmåling.

Dobbeltsjekk følgende:

1. Bytt sikring aller batteri hvis apparatet ikke fungerer.
2. Se gjennom bruksanvisningen for eventuelle feil ell er mangler i operasjonsprosedyren.

Motstandsmåling "OL":sikringen er Åpen. Skift ut sikringen som spesifisert.

Motstandsmåling "OL":sikringen er Åpen. Skift ut sikringen som spesifisert.

↓
HOLD/>2Sec
REL Δ
RANGE
MAX/MIN
SELECT
mA μA
≤1M	□	OK
OL	……	OK
A
≤0.5Ω	←	OK
OL	←	OK

Med unntak for utskifting av batteri, bør enhver reparasjon av måleren kun utføres av et fabrikkAutorisert servicesenter eller av annet servicepersonell som er kvalifisert for instrumentet.

Frontpanelet og dekselet kan rengjores med en mild blanding av sape og vann. Pafor sparsomt med en myk klut, og la det tørke helt ffor du bruker. Ikke bruk aromatiske hydrokarboner, bensin ell erklsemidler til rengjoring.

BYTTE BATTERI OG SIKRING

ADVARSEL

Unngå personskade eller skade på mäleren:

1. Koble testproben fra malekretsen.
2. Sett maleren til OFF.
3. Ta skruene av batteridekselet og apne batteridekselet.
4. Ta ut batteriet, og sett inn et 9 V (6F22 eller tilsvarende). Batteridekselet oppgir riktig polaritet. Monter batteriet i batteridekselet.
5. Sett batteridekselet på igjen, og stram skruene.

Batteri: 9 V (6F22-batteri aller tilsvarende).

Følg donne fremgangsmåten for bye t av SIKRING:

1. Koble testproben fra malekretsen.
2. Sett maleren til OFF.
3. Ta skruene av kabinettet, og apne det.
4. Ta ut den ødelagte sikringen, og sett inn en ny sikring som spesifisert.
5. Sett kabinetet tilbake på plass, og stram skruene.

Sikringsklassifiseringer:

mA-/μA-inngang: F1-sikring, 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

10 A-inngang: F2-sikring, 11 A H 1000 V rask sikring, ( 0× 38) mm

AM-520-EUR

AM-530-EUR

Måling at AC og DC strøm

Trin 2: Forbinde temperatursonden (K-type) til maleinstrumentet og til overfladen, som skal males.

Kontroller følgende dobbelt:
