BEDIENUNGSANLEITUNG AM520 FLUKE

AM-520-EUR AM-530-EUR Digital Multimeter

AM-520-EUR

AM-530-EUR

Digital Multimeter

User Manual

beha-amprobe.de beha-amprobe.com beha-amprobe.com

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nicht anders vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweiten. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zunehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe-Fachhandlert-Distributor einsenden. Nahere Einzelheiten siehe Abschnitt „Reparatur". DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLISSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜberNIMMIT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEorie BERUHEN. Weil eine Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit-oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibriierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgenden beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messerat beilegen. Die Gebühren fur außerhalb des Garantiezeitraums durchgeführte Reparaturen oder fur den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® formuliert werden.

Garantiereparaturen oder -austausch - alle Länder

Bitte die Garantieerklarung lessen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantieperiode konnen alle defekten Geräte zum Umtausch gegen desselse oder ein ähnliches Produkt an den Amprobe® - Distributör gesendet werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe® Service-Center (siehe Adresse unter) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe® Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® oder der Verkaufsstelle.

In den USA In Kanada

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Reparaturen und Austausch außerhalb der Garantie - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe® -Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website beha-amprobe.com zu finden.

Correspondenzanschrift fur Europa*

Beha-Amprobe®

In den Engematten 14

79286 Glottertal, Deutschland

Tel.: [phone] - 0

beha-amprobe.com

*Nur Korrespondenz - keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

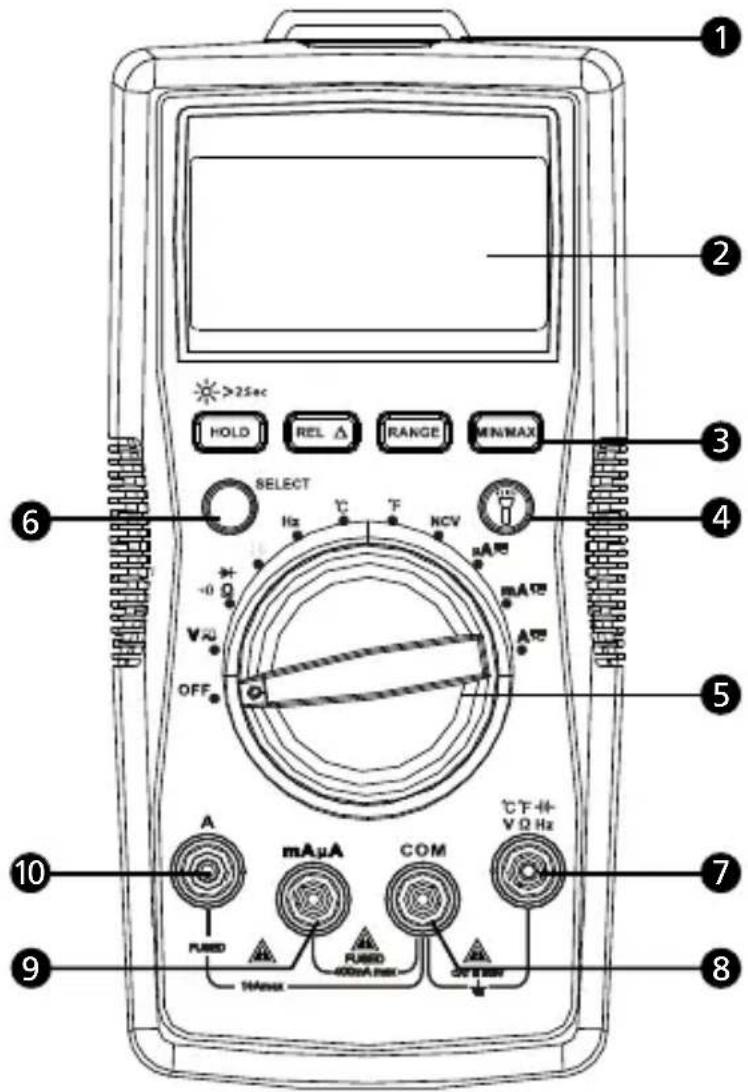

1 Lampe
4 Lampentaste
LCD-Anzeige
Drehschalter
Funktionstasten
SELECT-Taste
Eingangsanschluss zum Messen von Spannung, Dioden, Kapazität, Widerstand, Kontinuität und Temperatur
COM-Anschluss (Rückleitung) für alle Messungen
Eingangsanschluss zum Messen von mA/uA Wechselstrom/Gleichstrom
Eingangsanschluss zum Messen A Wechselstrom/Gleichstrom bis 10 A

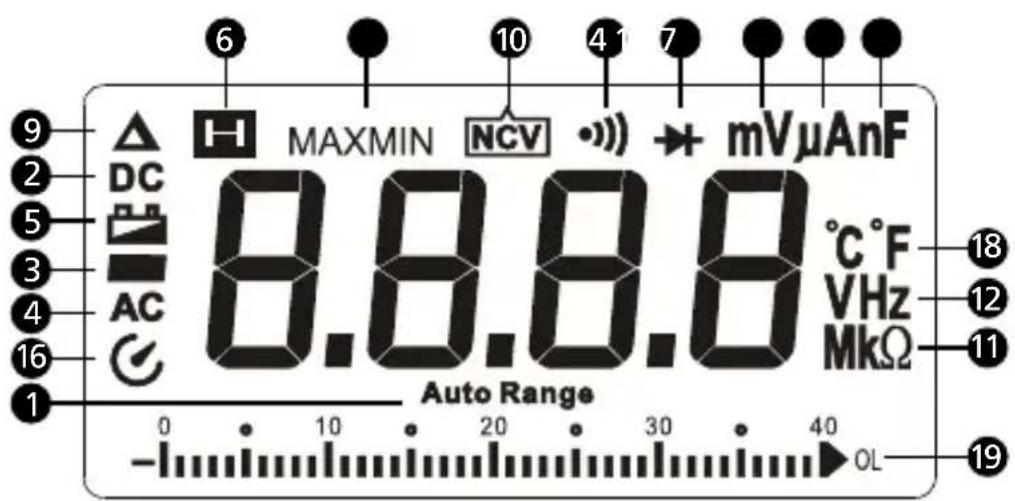

Bildschirmanzeige

1 Das Messgerät wählt den Bereich mit der besten Auflösung aus
Gleichstrom
Negativever Messwert
4 Wechselstrom
5 Anzeige für schwache Batterie
Datenhaltemodus
Diodenprüfung
Durchgangsprüfung
Relativ-Null-Modus
10 Berührungslose Spannung
11 Messeinheit für Widerstand
12 Messeinheit für Frenz
13 Messeinheit für Spannung
14 Messeinheit für Stromstärke
15 Messeinheit für Kapazität
16 Automatische Ausschaltung (APO)
17 Max.-/Min.-Messwertspeicher
18 Messeinheit für Temperatur
19 Analogbalkendiagrammanzeige

INHALT

SYMBOL 2
SICHERHEITSINFORMATIONEN 2
AUSPACKEN UND UBERPRUFIN 3
MERKMALE 4
MESSUNGEN DURCHFUHREN 5

Messen von Wechselspannung und Gleichspannung 6
Messen von Wechselstrom und Gleichstrom 7
Messen von Wunderstand 8
Messen von Kontinuität 9
Messen von Dioden 9
Messen von Kondensatorkapazität 10
Messen von Frenzenz 10
Messen von Temperatur ^ C /°F 11
Berührungslose Spannungsprüfung 12

TECHNISCHE DATEN 13
WARTUNG 17
ERSETZEN DER BATTERIE UND SICHERUNG 18

SYMBOLE

4	Vorsicht! Stromschlaggefahr.
1	Vorsicht! Siehe Erklärung in thisem Handbuch.
~	Wechselstrom (AC - Alternating Current).
=	Gleichstrom (DC - Direct Current).
□	Das Gerät ist durch Schutzisolierung bzw. verstärkte Isolierung geschützt.
=	Erde, Masse.
●	Akustischer Alarm.
	Batterie.
CE	Übereinstimmung mit EU-Vorschriften.
	Übereinstimmung mit den relevanten australischen Normen.
C US	Canadian Standards Association (NRTL/C).
	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Ein qualifiziertes Recycling-Unternehmen kontaktieren.

SICHERHEITSINFORMATIONEN

Das Messgerat stimmt überein mit:

IEC/EN 61010-1 3. Ausgabe, UL61010-1 2. Ausgabe und CAN/CSA C22.2
Nr. 61010.1-0.92 gemäß Kategorie III 600 Volt, Verschmutzungsgrad 2

IEC/EN 61010-2-030

IEC/EN 61010-2-31 für Messleitungen

EMC IEC/EN 61326-1

Messkategorie III (CAT III) für Messungen, die an der Gebäudefinstallation durchgeführt werden. Zu den Beispelen gehören Reihensteckdosen, Trennschalter, Verkabelung, einschließlich Kabeln, Sammelschienen, Anschlusskästen, Schaltern und Steckdosenverteilern in stationären Installationen, sowie Ausrüstung für industrielle Verwendung und bestimmte andere Ausrüstung wie stationäre Motoren mit permanenter Verbindung zu einer stationären Installation.

Messkategorie II (CAT II) für Messungen, die an Schaltkreisen mit direkter Verbindung zur Niederspannungsanlage durchgeführt werden. Zu den Beispelen gehören Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlicher Ausrüstung.

4! Warning: Vor Gebrauchesen

• Zur Vermeidung von Stromschlag oder Verletzungen die folgenden Anweisungen einhalten und das Messgerät nur wie in thisem Handbuch angegeben verwenden.
• Das Messerat bzw. die Messleitungen nicht verwenden, wenn es/sie beschädigt erscheinen oder wenn das Messerat nicht ordnungsgemäß Funktioniert. Im Zweifelsfall das Messerat von einer Servicestelle prufen setzen.
• Immer die richtige Funktion und den richtigen Bereich für Messungen verwenden.
• Vor Drehen des Funktionsbereichsauswahlschalters die Prüfsonde vom zu prüfenden Schaltkreis trennen.
• Die Funktionsfähigkeit des Messgerats durch Messen einer bekannten Spannung prufen.
• Zwischen Prüfsonden bzw. einer beliebigen Prüfsonde und Erde nie eine Spannung anlagen, die die am Messgerät angegebene Nennspannung überschreitet.
• Bei Spannungen über 30 V Wechselspannung eff., 42 V Wechselspannung Spitze bzw. 60 V Gleichspannung vorsichtig vorgehen. These Spannungen stellen eine Stromschlaggefahr dar.
• Vor dem Prüfen von Widerstand den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen.
• Das Messerät nicht in Umgebungen mit explosiven Gasen oder Dampf verwenden.
• Bei der Verwendung der Messleitungen die Finger hinter dem Fingerschutz halten.
• Vor dem Öffnen der Batteriefachabdeckung bzw. des Messgerätgehäuses die Messleitungen vom Messerät trennen.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 AM-520-EUR bzw. AM-530-EUR Multimeter
1 Paar Messleitungen

1 Temperatursonde
1 Klettband

1 9 V (6F22) Batterie (eingesetzt)

1 Bedienungshandbuch
1 Tragbehälter

Wenn einer dieser Antikel beschädigt ist oder feht, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zusückensenden.

MERKMALE

Das AM-520-EUR ist für HVAC-Anwendungen ausgelegt und enthalt wichtige Funktionen wie Temperatur, Mikroampere für Flammensor-Fehlerbehebung und Kapazität zur Prüfung von Motoranlasserkondensatoren. Das AM-520-EUR misst eine umfassende Reihe elektrischer Parameter und verfügt über eine eingebaute Lampe, eine Sondenhalterung und berührungslose VoltTect-Spannungserkennung. Sicherheit gemäß CAT III 600 V.

Das AM-530-EUR ist das vielseitige Multimeter für Elektriker. Vor dem Anschluss neuer Geräte, der Durchführung von Reparaturen, der Verlegung neuer Drahte, der Prüfung elektrischer Verbindungen auf Kontinuität, der Identifizierung durchgebrannte Sicherungen, der Fehlerbehebung bei Motoren oder der Überprüfung von Transformatoren auf Vorhandensein von Spannung prufen und Spannung messen. Das AM-530-EUR bietet Echt-Effektivwert-Bestimmung für genaues Messen der Spannung in Systemen, die durch Oberwellen beeinfusst werden. Das Messerat verfügt über eine eingebaute Lampe zur Erkennung von Drahtfarben bei Dunkelheit, eine Sondenhalterung und berührungslose Spannungserkennung. Sicherheit gemäß CAT III 600 V.

• Messungen: Spannung bis 600 V Wechselspannung und 600 V Gleichspannung, Wechsel-/Gleichstromstarke, Widerstand, Frequenz, Kapazität, Temperatur.
• Frequenz, elektrische Kapazität, Tastgrad für Fehlerbehebungsanwendungen

• Sonderfunktionen:

• Berührungslose Spannungserkennung

• Kontinuität, akustisch

• Diodenprüfung

• Hintergrundbeleuchtete LCD-Anzeige mit Analogbalkendiagramm

• Umstände:

• Datenhaltemodus

• MAX/MIN-Speichermodus
• Relativ-Null-Modus

Eingebautes Arbeitslicht (Lampe)
- Integriertes Fach zum Verstauen der Messleitungen und der Halterung
- Automatische und manuelle Bereichswahl
- Automatische Ausschaltung (APO)
- Warning für schwache Batterie
- Klettband zum Aufhängen des Messgeräts
- Sicherheit: CAT III 600 V

1. Immer die richtige Funktion und den richtigen Bereich für Messungen verwenden.
2. Zur Vermeidung von Stromschlag, Körperverletzung bzw. Beschädigung des Messgerats beim Messen von Widerstand oder Dioden den Strom des Schaltkreises abschalten und alle Hochspannungskondensatoren entladen.

3. Anschließlich der Messleitungen:

4. Die gemeinsame Messleitung (COM) vor der stromführung dem Messleitung an den Stromkreis anschließen.

5. Nach der Messung die stromfuhrende Messleitung vor der gemeinsamen Messleitung (COM) vom Stromkreis trennen.

6. Das Symbol OL wird auf der LCD angezeigt, wenn die Messung außerhalb des Messbereichs liegt.

Drehschalterpositionen

Schalterposition	Messfunktion
V	Wechsel- oder Gleichspannungsmessung (SELECT-Taste zum Umschalten auf Wechsel- bzw. Gleichspannung verwenden).
Ω	Widerstandsmessung.
→	Spannungsmessung von Dioden-PN-Übergang.
●	Kontinuitätsmessung.
+	Kapazitätsmessung.
Hz Frenz	zmessung.
°C °F Temperaturmessung.
NCV Berührungslose Spannung.
μA mA mA	Wechsel- oder Gleichstrommessung (SELECT-Taste zum Umschalten auf Wechsel- bzw. Gleichstrom verwenden).

Funktionstasten

Taste Messfunktion
SELECT	Wechselspannung bzw. Gleichspannung umschalten. Die gelbe SELECT-Taste drücken, um die am Drehschalter angegebene alternative Messfunktion auszuwahlen.
HOLD / >2Sec	Anzeige hält derzeitigen Messwert fest / 2 Sek. gedrückt halten, um LCD-Hintergrundbeleuchtung einzuschalten.
REL Δ	Relativ-Null-Modus.
RANGE	Manuelle oder automatische Bereichswechsel. Die Standardeinstellung ist automatische Bereichswahl; drücken, um auf manuelle Bereichswahl umzuschalten (wählbare Auflösungen). 2 Sekunden gedrückt halten, um die automatische Bereichswahl wieder zu aktivieren.
MAX/MIN Max	-/Min.-Messwertspeicher.
Δ	Lampe.

drucken, um die Funktion für eine relevante Drehschalterfungtion zu aktivieren.

Automatische Ausschaltung (APO)

Automatische Ausschaltung: ca. 15 Minuten.

Wenn die automatische Ausschaltung des Messgerats aktiviert ist, eine beliebige Taste drücken, um zu Normalbetrieb zurückzukehren.

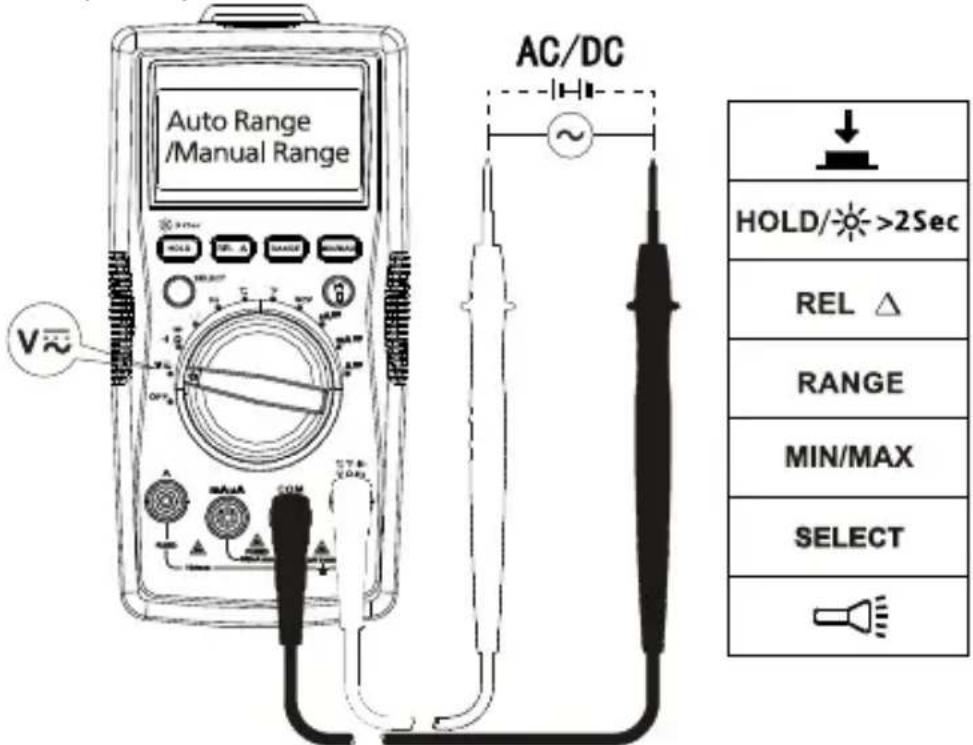

Messen von Wechselspannung und Gleichspannung

Die SELECT-Taste drücken, um die Wechsel- oder Gleichspannungs-Messfungtion auszuwahlen.

Zur Vermeidung von Körperverletzung bzw. Beschädigung des Messgeräts niemals eine Spannung über 600 V Wechselspannung bzw. 600 V Gleichspannung anlagen.

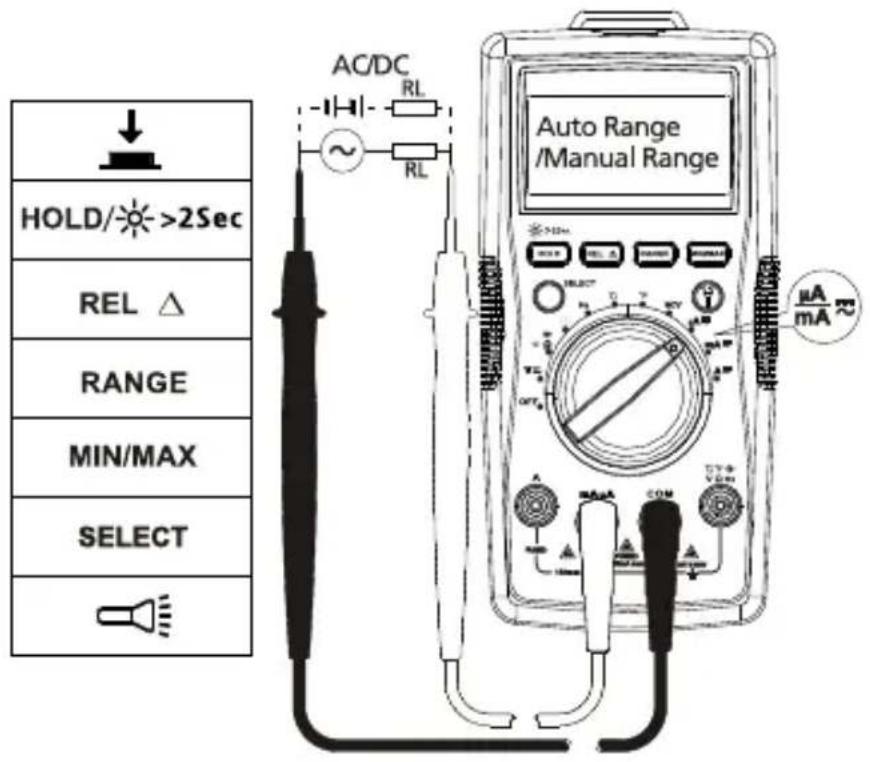

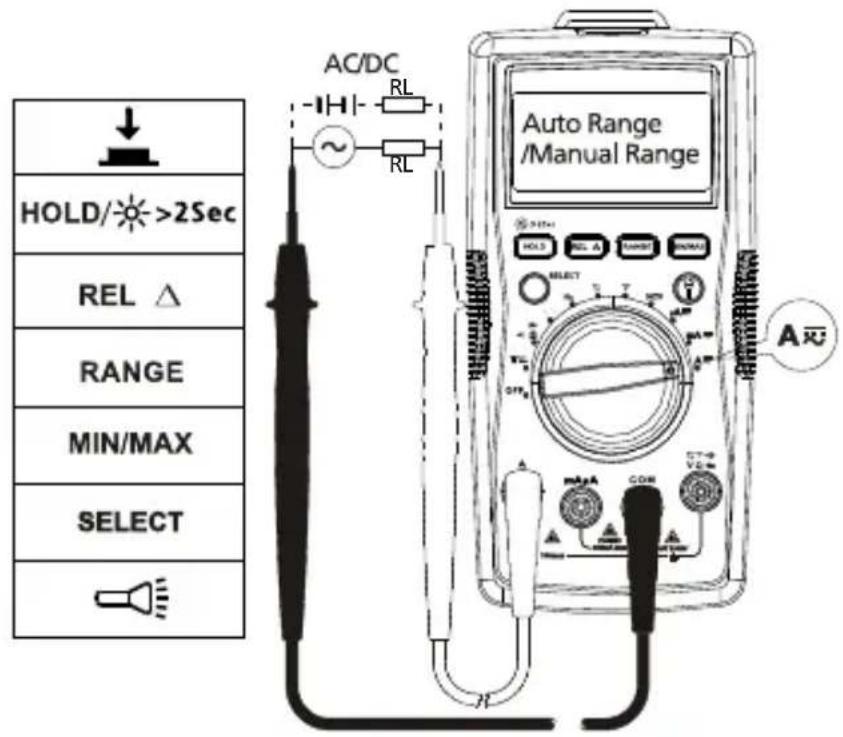

Messen von Wechselstrom und Gleichstrom

Die SELECT-Taste drücken, um eine Wechsel- oder Gleichstrom-Messfunktion auszuwahlen.

Zur Vermeidung von Körperverletzung bzw. Beschädigung des Messgeräts:

1. Keine Strommessungen in Schaltkreisen durchführten, wenn das Leerlaufpotential gegenüber Erde 600 V Wechselspannung bzw. 600 V Gleichspannung übersteigt.
2. Immer in die richtige Funktion und den richtigen Bereich für Messungen schalten.
3. Die Prüfsonde nicht mit einem Schaltkreis parallel schalten, wenn die Messleitungen an die Stromanschlüsse angeschlossen sind.
4. Vor dem Einschalten des zu prüfenden Schaltkreises die Messleitungen an die richtigen A/mA μA-Stromanschlüsse anschließen.
5. Strommessungen im Bereich von 8-10A dürfen nicht länger als max. 20 Minuten durchgeführt werden. Warten Sie 10 Minuten bevor Sie weitere Messungen durchführren.
6. Nach dem Messen zuerst den Strom des Schaltkreises ausschalten und dann die Messleitungen vom Schaltkreis entfern.

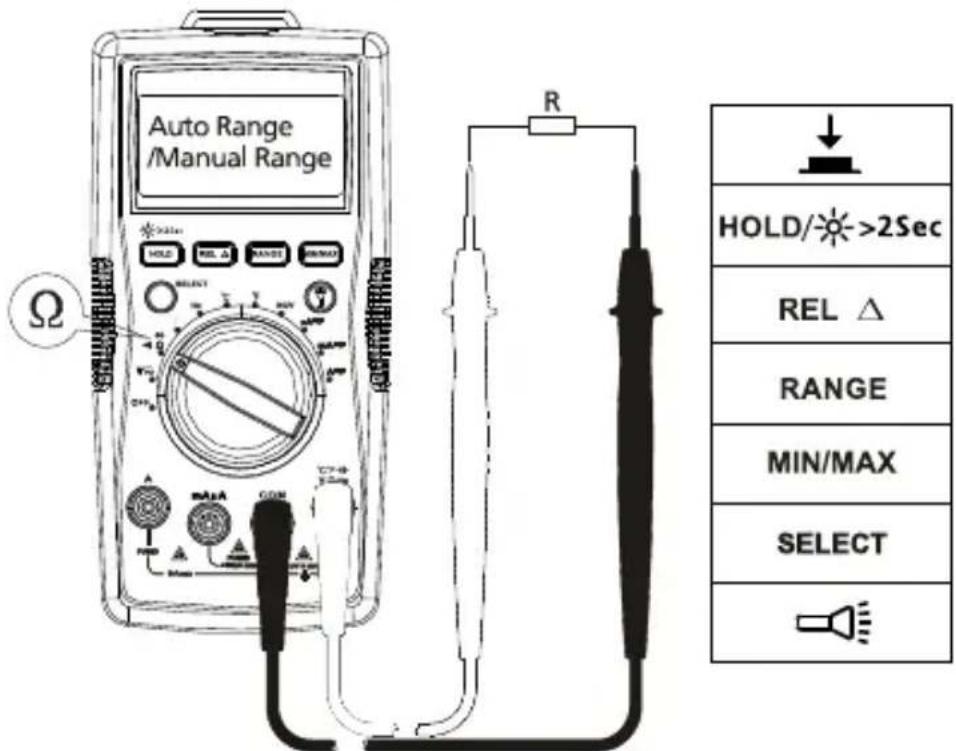

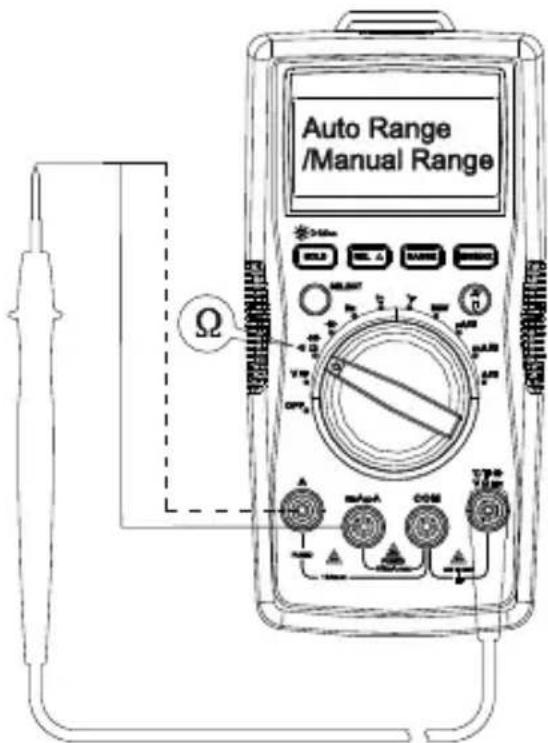

Messen von Widerstand

Vor dem Prüfen von Widerstand den Strom des Schaltkreises abschalten und alle Hochspannungskondensatoren entladen.

Hinweis: Beim Messen eines hohenen Widerstands (>1M) kann es ein paar Sekunden nauern, bis die Funktion einen stabilen Messwert erzeugt. Anzeige für Bereichsüberschreitung oder offen den Schaltkreis: OL

Messen von Kontinuität

Vor dem Prüfen von Kontinuität den Strom des Schaltkreises abschalten und alle Hochspannungskondensatoren entladen.

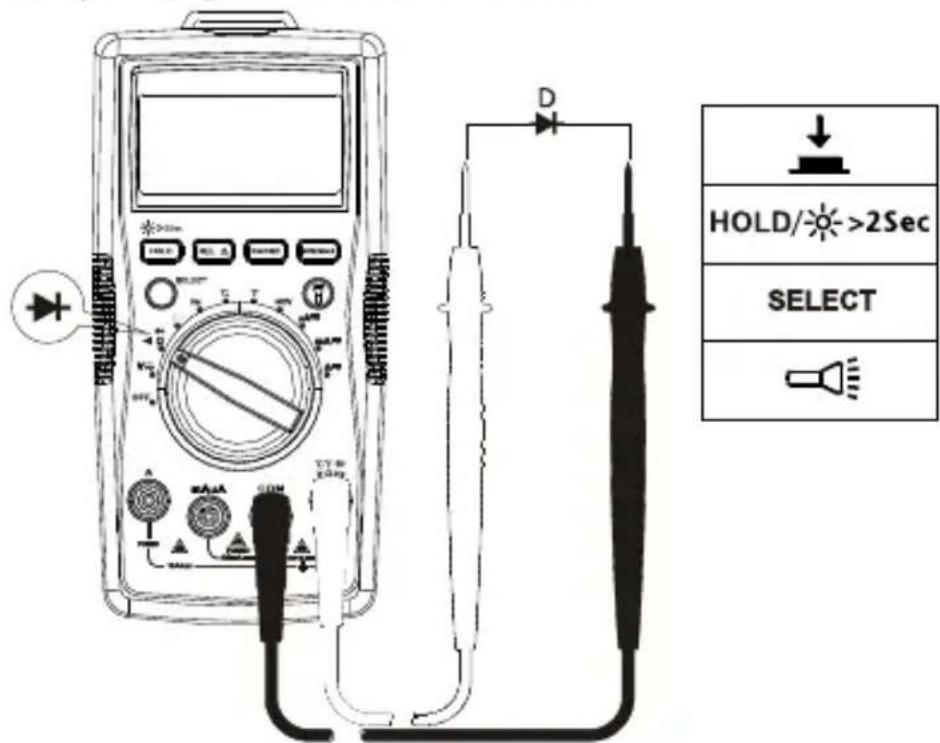

Messen von Dioden

Vor dem Prüfen einer Diode den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen.

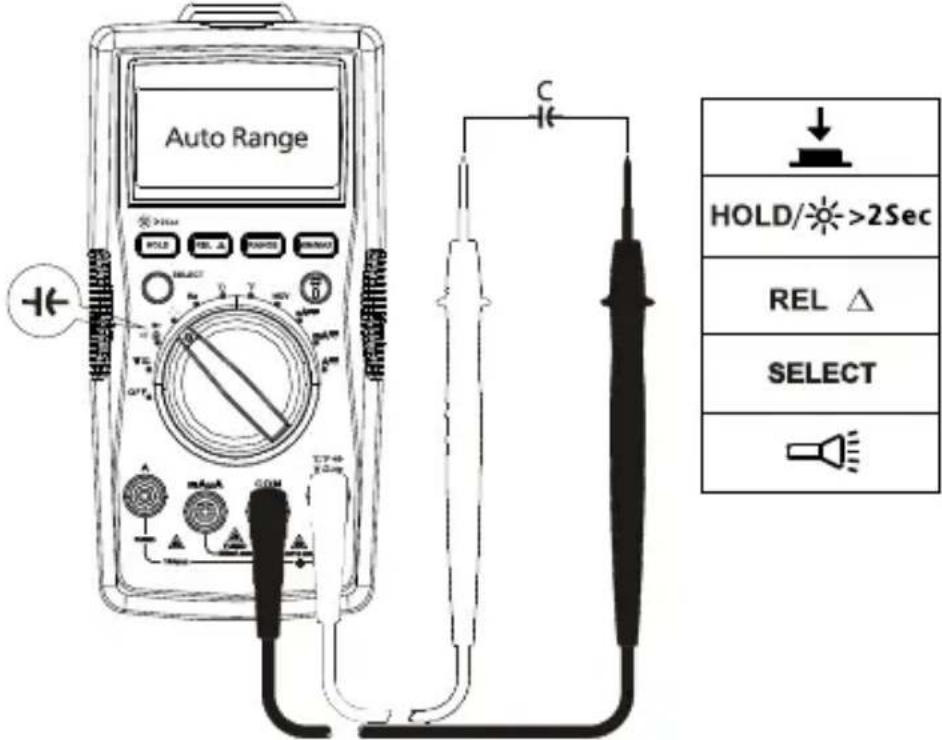

Messen von Kondensatorkapazität

Vor dem Prüfen von Kapazität den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen.

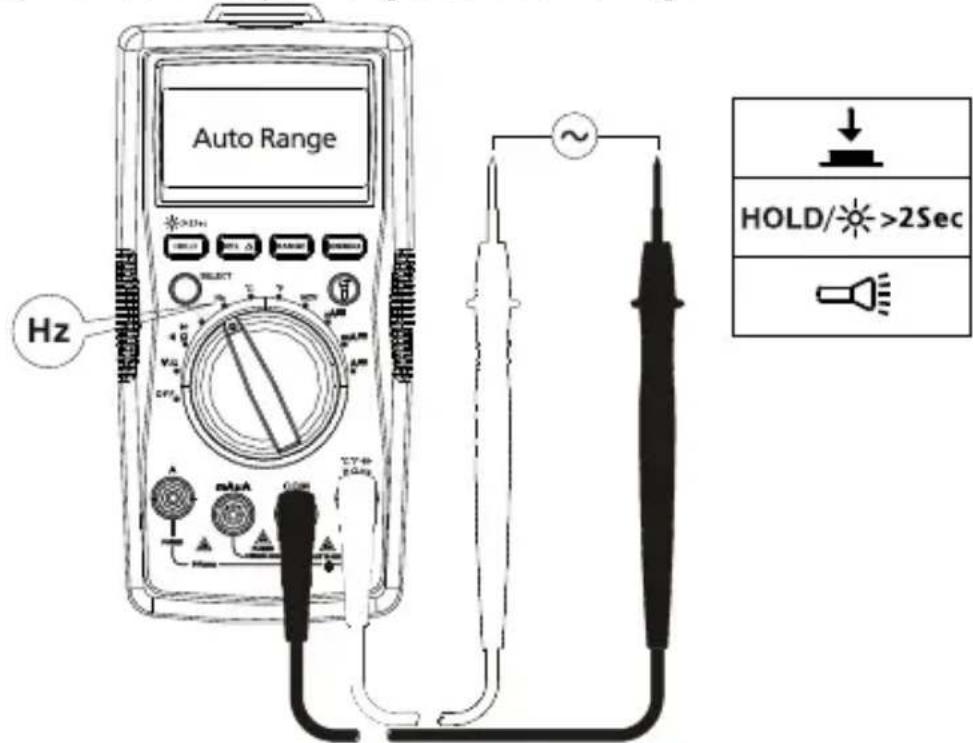

Messen von Freqenz

Zur Vermeidung von Körperverletzung bzw. Beschädigung des Messgeräts, niemals eine Spannung über 600 V anlagen.

Messen von Temperatur ^ C / ^ F

4 ！

1. Zur Vermeidung von Körperverletzung oder Beschädigung des Messgerats die Temperatursonde nicht an stromführung leitende Teile anlagen.
2. Temperatursensor Thermoelement Typ K (Nickel-Chrom/Nichrosi) eignet sich für die Temperaturmessung unterhalb von 230^ .

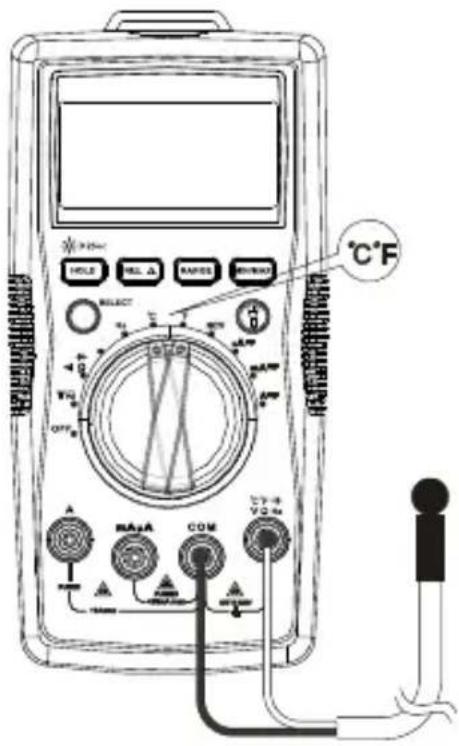

Messschritte:

Schnitt 1: Den Drehschalter in die Position ^ C oder ^ F drehen. Die Anzeige zeigt OL an.

Schritt 2: Die Temperatursonde (Typ K) an das Messgerät anschließen und an die zu messende Oberfläche anlagen.

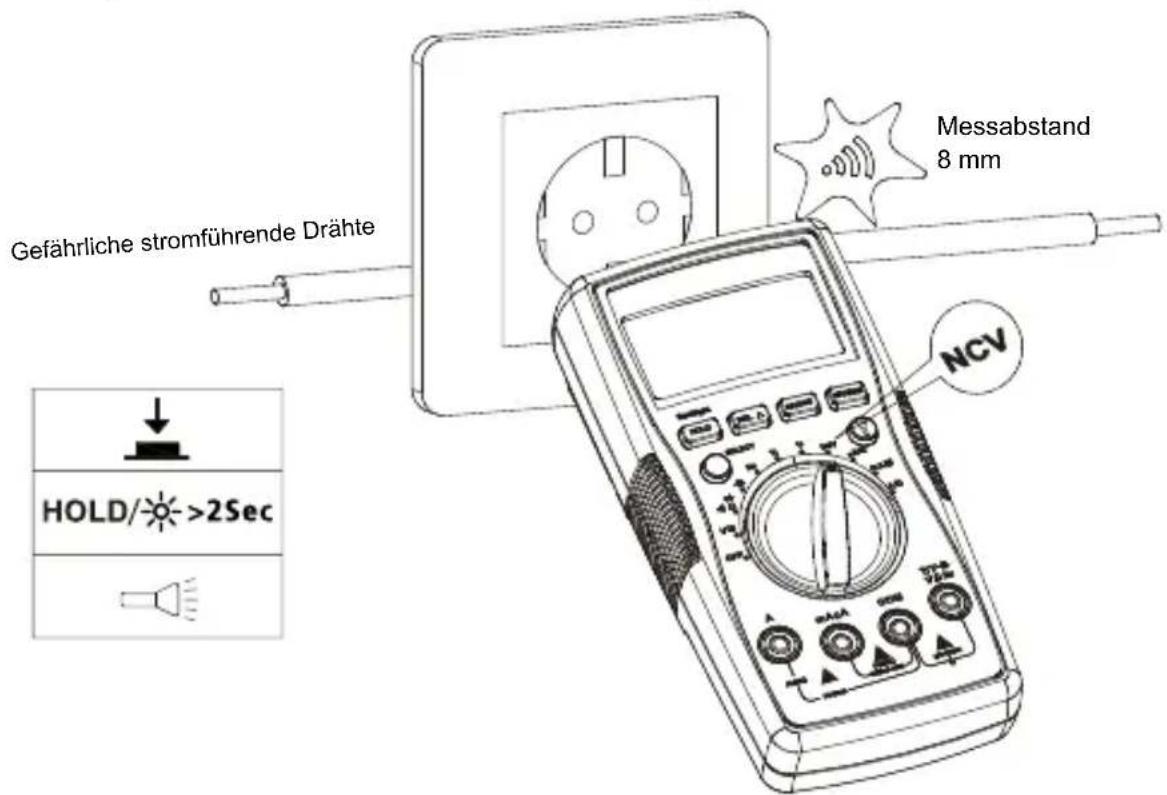

Berührungslose Spannungsprüfung

1. Zur Vermeidung von Körperverletzung oder Beschädigung des Messgerats, keine unisolierten Hochspannungsdrahte prufen.
2. Der Piepser ertont und der Bildschirm zeigt OL an, wenn Wechselspannung zwischen 90V und 600V erkannt wird.
3. Keine gefährlichen stromfuhrenden Drahte über 600 V Wechselspannung prufen.
4. Vor und nach gefährlichen Spannungsmessungen das Messgerät durch Annahern der Spitze des Geräts an eine bekannte Quelle, z. B. Netzspannung oder Steckdose, testen, um korrektes Funktionieren des Messgeräts zu bestimmen. Siehe Abbildung unten.

Der Piepser ertont, wenn die erkannte Spannung ≥ 90V ist; der Piepser ist eingeschaltet. Der Abstand zwischen dem Draht und dem Messgerät sollte ≤ 8mm sein.

#

Im NCV-Modus zeigt die LCD OL an. Es sind keine Messleitungsanschlüsse für NCV-Messung erforderlich.

Umgebungstemperatur: 23^± 5^; relative Temperatur: ≤ 75% Genauigkeit: ± (\% Messwert + Stellen)

Maximalspannung zwischen Eingangsanschluss und Erde: 600 V eff. Wechselspannung oder 600 V Gleichspannung

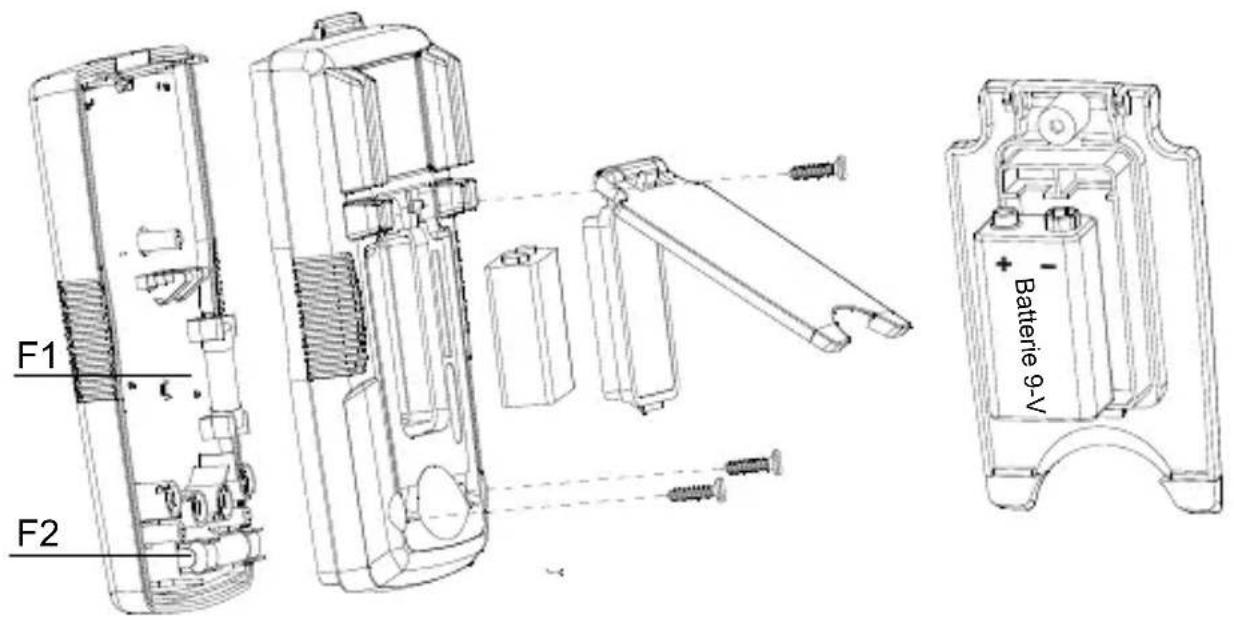

Sicherung für mA μA-Eingang: F1-Sicherung, 0,5 A H 1000 V, flinke Sicherung, (6.3 x 32) mm
Sicherung für 10 A-Eingang: F2-Sicherung, 11 A H 1000 V, flinke Sicherung, (10 x 38) mm

Maximalanzeige: Digital 3999 Zahlwerte, aktualisiert 3/Sek. Frequenz: 9999 Zahlwerte.

Analogzeiger-Anzeige: 41 Segmente,actualisiert 30 mal pro Sek.

Anzeige für Bereichsüberschreitung: OL

Bereich: Automatisch und manuell

Hohenlage: Betrieb 2000 m

Betriebstemperatur: 0^ C +40^ C

Relative Luftfeuchtigkeit: 0^ +30^,≤ 75% ; + 30^ +40^,≤ 50%

Lagertemperatur: -10^ +50^

Elettromagnetische Verträglichkeit: In einem HF-Feld von 1V / m = spezifizierte Genauigkeit 5 %

Batterie: 9 V, 6F22, NEDA1604 oder gleichwertig

Anzeige für schwache Batterie:

Abmessungen (L x B x H): 182 mm x 90 mm x 45 mm

Gewicht: Ca. 354 g mit eingesetzten Batterien

1. Gleichspannungsmessung

Bereich Auflösung Genauigkeit
400,0 mV 0,1 mV ± (0,8 % + 3 LSD)
4,000 V 1 mV
	± (0,8 % + 1 LSD)40,00 V
400,0 V 100 mV
600 V 1 V ± (1,0 % + 3 LSD)

Eingangsimpedanz: Ca. 10 M;
(Eingangsimpedanz beträgt ≤ 3 GΩ, ausgenommen 400-mV-Gleichspannungsbereich)
Überlastschutz: ±600 V

2. Wechselspannungsmessung

Bereich Auflösung Genauigkeit
400,0 mV 0,1 mV ± (1,2 % + 3 LSD)
4,000 V 1 mV
	± (1,0 % + 3 LSD)40,00 V
400,0 V 100 mV
600 V 1 V ± (1,2 % + 3 LSD)

Hinweis: Manuelle Bereichswahl nur für 400,0-mV-Bereich.

Eingangsimpedanz: Ca. 10 MΩ

Frequenzgang: 45Hz 400Hz

AM-520-EUR: Mittelwertbestimmende Effektivwertanzeige.

AM-530-EUR: Echt-Effektivwert.

Überlastschutz: 600 V eff.

3. Widerstandsmessung

Bereich Auflösung Genauigkeit
400,0 Ω 0,1 Ω	± (1,2 % + 2 LSD)
4,000 kΩ 1 Ω		± (1,0 % + 2 LSD)40,00 kΩ 10 Ω
400,0 kΩ 100 Ω
4,000 MΩ 1 kΩ	± (1,2 % + 2 LSD)
40,00 MΩ	10 kΩ ± (1,5 % + 5 LSD)

400-Ω-Bereich: Gemessener Wert = gemessener Anzeigewert -

kurzschließender Wert von Sonde

Leerlaufspannung: Ca. 0,5 V

Überlastschutz: 600 V eff.

4. : Schaltkreis EIN/AUS : Diodenmessung

Bereich	Auflösung	Genauigkeit
●●●	0,1 Ω	Leerlaufspannung beträgt ca. 0,5 V.Widerstand > 150 Ω, Piepser ertönt nicht.Widerstand ≤ 10 Ω, Piepser ertönt.
→	1 mV	Der Anzeigebereich beträgt 0 V bis 2,0 V. Die Normalspannung beträgt ca. 0,5 bis 0,8 V für Silizium-PN-Übergang.

Überlastschutz: 600 V

5. Kapazitätsmessung

Bereich Auflösung Genauigkeit
40,00 nF 10 pF	± (3 % + 10 LSD) unter REL-Status
400,0 nF 100 pF		± (3 % + 5 LSD) unter REL-Status
4,000 μF 1 nF
40,00 μF 10 nF	± (3 % + 5 LSD)
400,0 μF 100 nF	± (4 % + 5 LSD)
4000 μF 1 μF Nur zur Referenz

Überlastschutz: 600 V

6. Frequenzmessung

Bereich Auflösung Genauigkeit
10 Hz~10 MHz 0,01 Hz~0,01 MHz ± (0,1 % + 4 LSD)

Überlastschutz: 600 V eff.

7. Gleichstrommessung

Bereich Auflösung Genauigkeit
μA	400,0 μA 0,1 μA		± (1,0 % + 2 LSD)
	4000 μA 1 μA
mA	40,00 mA 10 μA
	400,0 mA	0,1 mA
A	4,000 A 1 mA		± (1,2 % + 3 LSD)
	10,00 A	10 mA

Überlastschutz:

mA /μA-Bereich: F1 Sicherung, 0,5 A H 1000 V flinke Sicherung, (Φ6.3×32) mm

10 A-Bereich: F2 Sicherung, 11 A H 1000 V flinke Sicherung, ( 10× 38) mm

8. Wechselstrommessung

Bereich Auflösung Genauigkeit
μA	400,0 μA 0,1 μA		±(1,2 % + 3 LSD)
	4000 μA 1 μA
mA	40,00 mA 10 μA
	400,0 mA 0,1 mA
A	4,000 A 1 mA		±(1,5 % + 3 LSD)
	10,00 A 10 mA

Frequenzgang: 45Hz 400Hz

AM-520-EUR: Mittelwertbestimmende Effektivwertanzeige.

AM-530-EUR: Echt-Effektivwert.

Überlastschutz:

mA /μA-Bereich: F1 Sicherung, 0,5 A H 1000 V flinke Sicherung, ( 6.3× 32) mm
10 A-Bereich: F2 Sicherung, 11 A H 1000 V flinke Sicherung, ( 10× 38) mm

9. Temperaturmessung

Bereich Auflösung Genauigkeit
-40 - 0 °C	0.1°C @ < 400°C % + 3°C 1°C @ ≥ 400°C	± (10 % + 4°C)
>0 - 100 °C ± (1,2
>100 - 1000 °C ± (2,5 % + 2°C)
-40 - 32 °F	0.1°F @ < 752°F % + 6°F 1°F @ ≥ 752°F	± (20 % + 6°F)
>32 - 212 °F ± (1,8
>212 - 1832 °F ± (2,5 % + 4°F)

Überlastschutz: 600 V

Thermoelement Typ K (Nickel-Chrom/nichrosi) muss für Temperaturmessung verwendet werden.

WARTUNG UND REPARATUR

Falls das Messgerät nicht betrieben werden kann, Batterien, Messleitungen usw. prufen und ggf. ersetzen.

Folgendes nachprüfen:

1. Die Sicherung bzw. die Batterien auswechseln, falls das Messgerät nicht Funktioniert.
2. Die Bedienungsanleitungen studieren, um mögliche Fehler bei der Bedienung zu erkennen.

Schnellprüfung einer 0,5-A-Sicherung:

Schritt 1: Den Drehschalter in die -Funktion drehen.
Schritt 2: Den V/Ω/Hz-Anschluss und den mA/μA-Anschluss kurzschreiben-#.

Widerstandsmesswert ≤ 1 MΩ: die Sicherung ist in Ordnung.

Widerstandsmesswert = OL: die Sicherung ist offen. Die Sicherung gemäß den Anweisungen ersetzen.

Schnellprüfung einer 10-A-Sicherung:

Schritt 1: Den Drehschalter in die -Funktion drehen.

Schnitt 2: Den V/Ω/Hz-Anschluss und den A-Anschluss kurzschreiben-1.

Widerstandsmesswert ≤ 0,5 : die Sicherung ist in Ordnung.

Widerstandsmesswert = OL: die Sicherung ist offen. Die Sicherung gemäß den Anweisungen ersetzen.

↓
HOLD/>2Sec
REL △
RANGE
MAX/MIN
SELECT
mA μA
≤1M	□	OK
OL	……	OK
A
≤0.5Ω	—	OK
OL	—	OK

Außer dem Ersetzen der Batterie sollenn Reparaturen am Messgerät ausschließlich durch werkseitig autorisiertes Servicepersonal oder andere Fachpersonal durchgeführt werden.

Die Vorderseite und das Gehäuse konnen mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch auftragen und das Gerät vor Gebrauch vollständig trocknen halten. Keine aromatischen Kohlenwasserstoffe, kein Benzin bzw. keine Chlorlösungsmittel zur Reinigung verwenden.

ERSETZEN DER BATTERIE UND SICHERUNG

WARNING

Zur Vermeidung von Stromschlag, Körperverletzung bzw. Beschädigung des Messgeräts:

Vor Öffnen des Gehäuses die Messleitungen trennen.

NUR Sicherungen verwenden, die den angegebenen Stromstärke-, Unterbrechungs-, Spannings- und Geschwindigkeitsnennwertentspruchen.

BATTERIE gemäß den folgenden Schritten auswechseln:

1. Die Messleitung vom Messschaltkreis trennen.
2. Das Messgerät in die Position OFF (Aus) drehen.
3. Die Schrauben von der Batterieabdeckung entfernen und die Batterieabdeckung abnehmer.
4. Die Batterie entfernen und durch eine 9-V-Batterie (6F22) oder eine gleichwertige Batterie ersetzen. Die Batterieabdeckung gibt die korrekte Polarität an. Die Batterie in die Batterieabdeckung einsetzen.
5. Die Batterieabdeckung wieder anbringen und die Schraube anziehen.

Batterie: 9-V-Batterie (6F22) oder gleichwertig

SICHERUNG gemäß den folgenden Schritten auswechseln:

1. Die Messleitung vom Messschaltkreis trennen.
2. Das Messgerät in die Position OFF (Aus) drehen.
3. Die Schrauben vom Gehäuse entfernen und das Gehäuse öffnen.
4. Die durchgebrannte Sicherung entfernen und durch eine neue ersetzen.
5. Das Gehäuse wieder schließen und die Schraube anziehen.

Sicherungsnennwerte:

mA /μA-Eingangsanschluss: F1-Sicherung, 0,5 A H 1000 V, flinke Sicherung, (Φ6.3x32) mm

10-A-Eingangsanschluss: F2-Sicherung, 11 A H 1000 V, flinke Sicherung, (Φ10x38) mm

AM-520-EUR

AM-530-EUR

Multimetro digitale

Manuale d'uso

Bereik: Automatisch en handmatig

1 AM-520-EUR erler AM-530-EUR

1 Testkabler
1 Temperatursonde
1 Velcro-rem

1 9 V (6F22) batteri (installeret)
