Produkttyp	Multimeter / Elektrischer Tester
Marke	Fluke
Modell	T6-1000 PRO
FieldSense-Technologie	Ja, berührungslose Spannungsmessung mit Gabel und Erdungsstecker

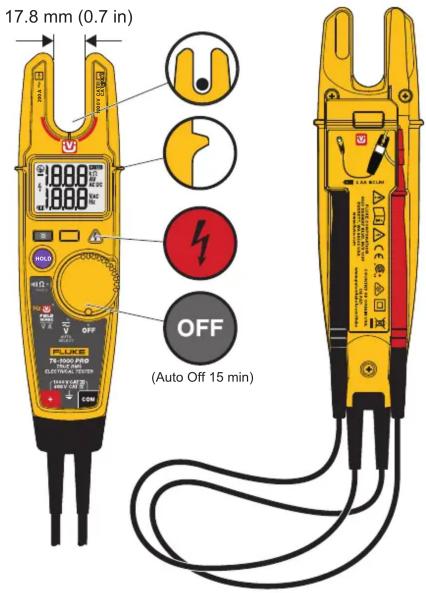

Gabelöffnung	17,8 mm (0,7 Zoll)
Stromversorgung	2 AA-Batterien
Automatische Abschaltung	Ja, nach 15 Minuten
Gleichspannungsmessung (DC)	Bis 1000 V
Wechselspannungsmessung (AC)	Bis 1000 V
Widerstandsmessung	Bis 100 kΩ
Durchgangsprüfung	Ja, akustisches Signal bei ≤75 Ω
Hintergrundbeleuchtung	Ja
Messleitungen	Im Lieferumfang: T5-RLS, TP1-Spitzen (rot/schwarz), TP38-Rundspitzen, AC285-Krokodilklemmen
Zubehör	H-T6 Gürtelholster, Batteriefachschraube
Sicherheitskategorie	CAT III 1000 V / CAT IV 600 V (typisch für dieses Modell)
Abmessungen (ca.)	Höhe: 2,5 cm, Breite: 7 cm, Tiefe: 3,5 cm
Gewicht (ca.)	0,2 kg (mit Batterien)

Häufig gestellte Fragen - T6-1000 PRO FLUKE

Wie schalte ich das Fluke T6-1000 PRO ein?

Drehen Sie den Drehschalter aus der Position OFF in einen Messbereich, z. B. V AC oder V DC. Das Gerät schaltet sich nach 15 Minuten Inaktivität automatisch aus.

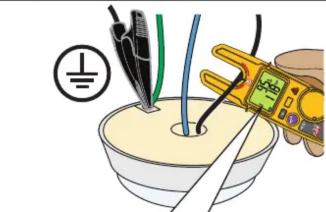

Wie messe ich Spannung mit FieldSense?

Legen Sie die Gabel um den Leiter und verbinden Sie die Erdungssonde oder den Krokodilklemme mit Masse. Der gemessene Spannungswert wird im Display angezeigt.

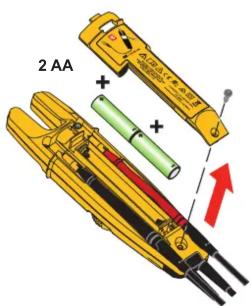

Wie wechsle ich die Batterien?

Entfernen Sie die Schraube auf der Rückseite, öffnen Sie den Batteriefachdeckel und legen Sie zwei AA-Batterien ein. Achten Sie auf die Polarität.

Was bedeutet das Batteriesymbol im Display?

Ein leeres Batteriesymbol zeigt an, dass die Batterien schwach sind. Tauschen Sie sie umgehend aus, um korrekte Messungen sicherzustellen.

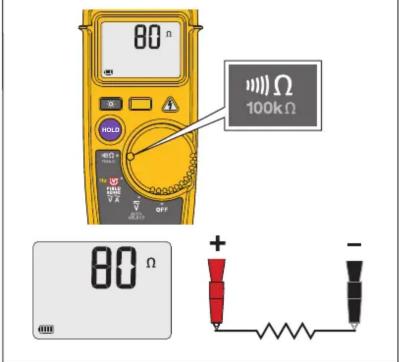

Wie führe ich einen Durchgangstest durch?

Stellen Sie den Drehschalter auf die Position Ω und drücken Sie die SELECT-Taste, bis das Durchgangssymbol (Dioden-/Summer-Symbol) erscheint. Bei einem Widerstand unter 75 Ω ertönt ein akustisches Signal.

Warum zeigt das Gerät "OL" an?

OL bedeutet Überlast (Overload). Der Messwert liegt außerhalb des eingestellten Bereichs. Wählen Sie einen höheren Messbereich oder prüfen Sie die Anschlüsse.

Kann ich das Multimeter für Messungen an Steckdosen verwenden?

Ja, das T6-1000 PRO eignet sich für Steckdosenmessungen bis 1000 V AC/DC. Verwenden Sie für berührungslose Messungen die FieldSense-Gabel oder die beiliegenden Prüfspitzen.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Lösungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen könnten.

Wo finde ich die vollständigen technischen Daten?

Die vollständigen Spezifikationen finden Sie auf der Fluke-Website unter www.fluke.com sowie in der gedruckten Sicherheitsinformation, die dem Produkt beiliegt.

Kann ich andere Messleitungen als die mitgelieferten verwenden?

Ja, aber nur mit Fluke-doppelt isolierten Messleitungen, um die Sicherheit zu gewährleisten. Ersatzteile wie die T5-RLS-Messleitungssatz sind erhältlich.

BEDIENUNGSANLEITUNG T6-1000 PRO FLUKE

FLUKE®

T6-1000 PRO

Electrical Tester

with FieldSense Technology

See Safety Information

Go to www.fluke.com to register your product and find more information, or download this Quick Reference Guide in other languages. General Safety Information is in the printed Safety Information document that ships with the Product. More specific safety information is listed where applicable. Complete specifications are at www.fluke.com.

PN 5206617 March 2020

© 2020 Fluke Corporation. All rights reserved.

Specifications are subject to change without notification

Symbols

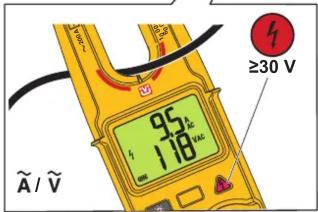

	Hazardous voltage ≥30 V.
	Test with fork and ground probe or alligator clip.
	Battery full charge.
	Battery low. Replace.
	Back light
	Test with probes.
	No earth ground connection.

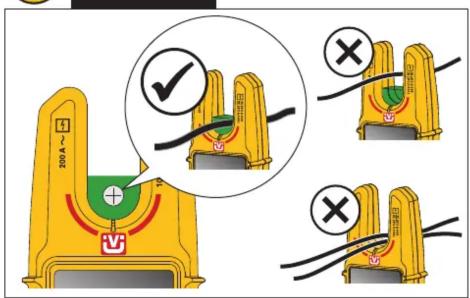

Wire Position

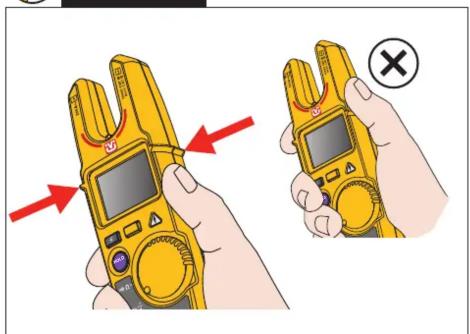

Finger Guard

1

2A

2B

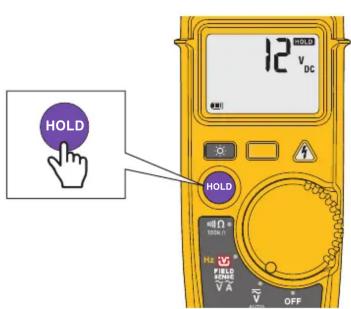

HOLD

1

2

Illustration of two different types of electrical probes, one black and one yellow, with no visible text or symbols.

3

4

1

2A

2B

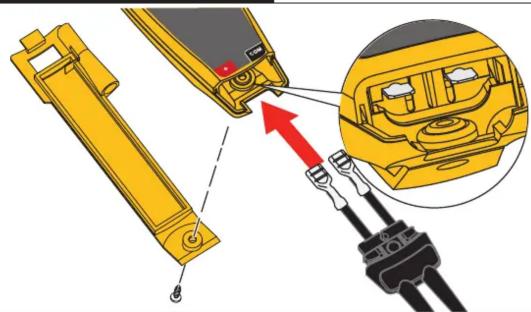

Lead Replacement

Mechanical assembly diagram showing a yellow excavator and plug with a magnified inset highlighting the component (no text or symbols present)

Replacement Parts

Test Lead Assembly (T5-RLS) Replace only with Fluke double-insulated leads.		PN 4462973
TP1 Single Probe, Flat-Tip, Red	PN 648128
TP1 Single Probe, Flat-Tip, Black	PN 648102
TP38 Single Probe, Round-Tip, Red	PN 1276841
TP38 Single Probe, Round-Tip, Black	PN 1276852
Battery Door	PN 5132103
Battery Door Screw	PN 1618578
AC285 Alligator Clip	PN 1610159
H-T6 Belt Holster		PN 4910585
