BEDIENUNGSANLEITUNG TLK291 FLUKE

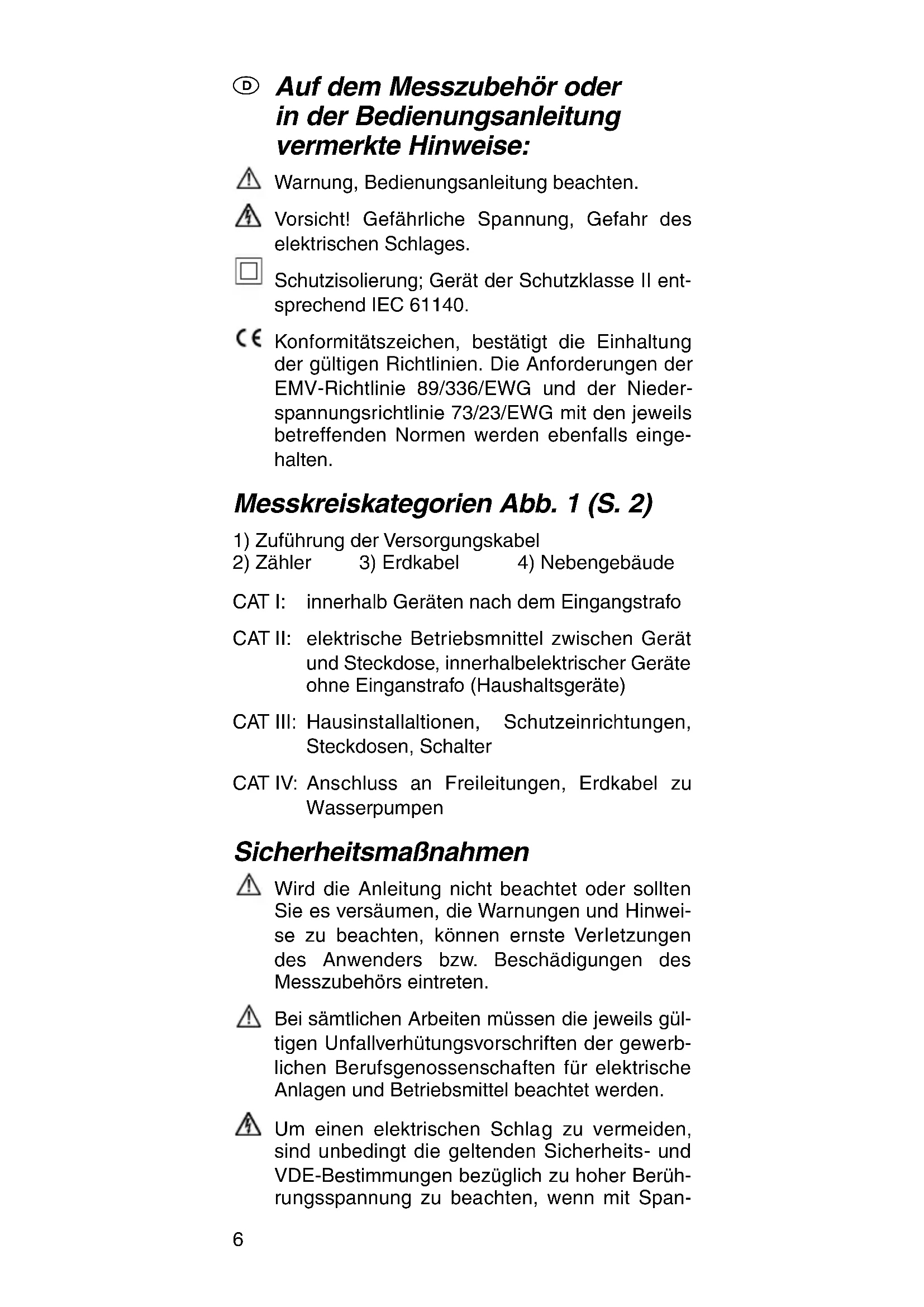

Auf dem Messzubehör oder in der Bedienungsanleitung vermerkte Hinweise: Warnung, Bedienungsanleitung beachten. Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages. Schutzisolierung; Gerät der Schutzklasse II ent- sprechend IEC 61140. Konformitätszeichen, bestätigt die Einhaltung der gültigen Richtlinien. Die Anforderungen der EMV-Richtlinie 89/336/EWG und der Nieder- spannungsrichtlinie 73/23/EWG mit den jeweils betreffenden Normen werden ebenfalls einge- halten. Messkreiskategorien Abb. 1 (S. 2)

1) Zuführung der Versorgungskabel

2) Zähler 3) Erdkabel 4) Nebengebäude

CAT I: innerhalb Geräten nach dem Eingangstrafo CAT II: elektrische Betriebsmnittel zwischen Gerät und Steckdose, innerhalbelektrischer Geräte ohne Einganstrafo (Haushaltsgeräte) CAT III: Hausinstallaltionen, Schutzeinrichtungen, Steckdosen, Schalter CAT IV: Anschluss an Freileitungen, Erdkabel zu Wasserpumpen Sicherheitsmaßnahmen Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die Warnungen und Hinwei- se zu beachten, können erns te Verletzungen des Anwenders bzw. Beschädigungen des Messzubehörs eintreten. Bei sämtlichen Arbeiten müssen die jeweils gül- tigen Unfallverhütungsvorschriften der gewerb- lichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel beachtet werden. Um einen elektrischen Schla g zu vermeiden, sind unbedingt die geltenden Sicherheits- und VDE-Bestimmungen bezüglich zu hoher Berüh- rungsspannung zu beachten, wenn mit Span- 6nungen größer 120 V (60 V) DC oder 50 V (25 V)eff AC gearbeitet wird. Die Werte in Klam- mern gelten für eingeschränkte Bereiche. Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach Anweisung einer verant- wortlichen Elektrofachkraft und nicht alleine durchzuführen. Wenn das Messzubehör offensichtliche Beschä- digungen aufweist, darf es nicht mehr benützt werden. Bestimmungsgemäße Verwendung Das Messzubehör darf nur unter den Bedingun- gen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheitshinweise, die Technischen Daten mit den Umgebungsbedingungen u nd die Ver- wendung in trockener Umgebung zu beachten. Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet. Messzubehör-Griffflächen Abb. 2 (S. 2) Die Messleitungen und Prüfs pitzen dürfen nur an den dafür vorgesehenen Grifflächen (x) ge- halten werden. Das Berühren der Prüfspitzen oder Kontaktflächen ist unter allen Umständen zu vermeiden. Sicherungswechsel Die Sicherung kann mit einer einfachen Durchgangs- prüfung auf Funktion geprüft werden. Bevor Sie die Sicherung auswechseln, entfer- nen Sie beiseitig das angeschlossene Messzu- behör. Verwenden Sie ausschließlich Sicherungen mit den unter Technische Daten aufgeführten Span- nungs- und Stromwerten. Das Verwenden von Behelfssicherungen, insbesonders das Kurz- schließen der Sicherungshalter, ist unzuläss

und kann die Zerstörung der Prüfspitze und schwerwiegende Verletzu ngen des Bedienper- sonals verursachen. 7Den Sicherungshalter (FH) komplett herausdrehen. (Abbildung 3, S. 2) Defekte Sicherung entfernen. Sicherung in den Sicherungshalter einsetzen. Sicherungshalter bis zum Anschlag festdrehen. Reinigung Sollte das Messzubehör durch den täglichen Ge- brauch schmutzig geworden sein, kann er mit einem feuchten Tuch und etwas milden Haushaltsreiniger gesäubert werden. Vor der Reinigung beginnen, vergewissern, dass das Messzubehör von der externen Spannungs- versorgu ng und von angeschlossenen Geräten getrennt ist. Technische Daten

TLK 291 CAT III / 1000 V 0,5 A

Verschmutzungsgrad2 Betriebstemperaturbereich -0°...+40°C / max. 80% rel. Feuchte Lagertemperaturbereich -0°...+55°C / max. 80% rel. Feuchte Höhe über N. N. bis zu 2000 m Sicherung 500 mA/ 1000 V/ FF/ 50 kA/ (6,3 x 32 mm) Rufnummern für Unterstützung oder Information zu Fluke-Produkten: 800-443-5853 in den USA und Kanada; 31-40-2-675-200 in Europa bzw. 425-446- 5000 in allen anderen Ländern, oder besuchen Sie unsere Website u nter www.fluke.com.
