MANUAL DE USUARIO TLK291 FLUKE

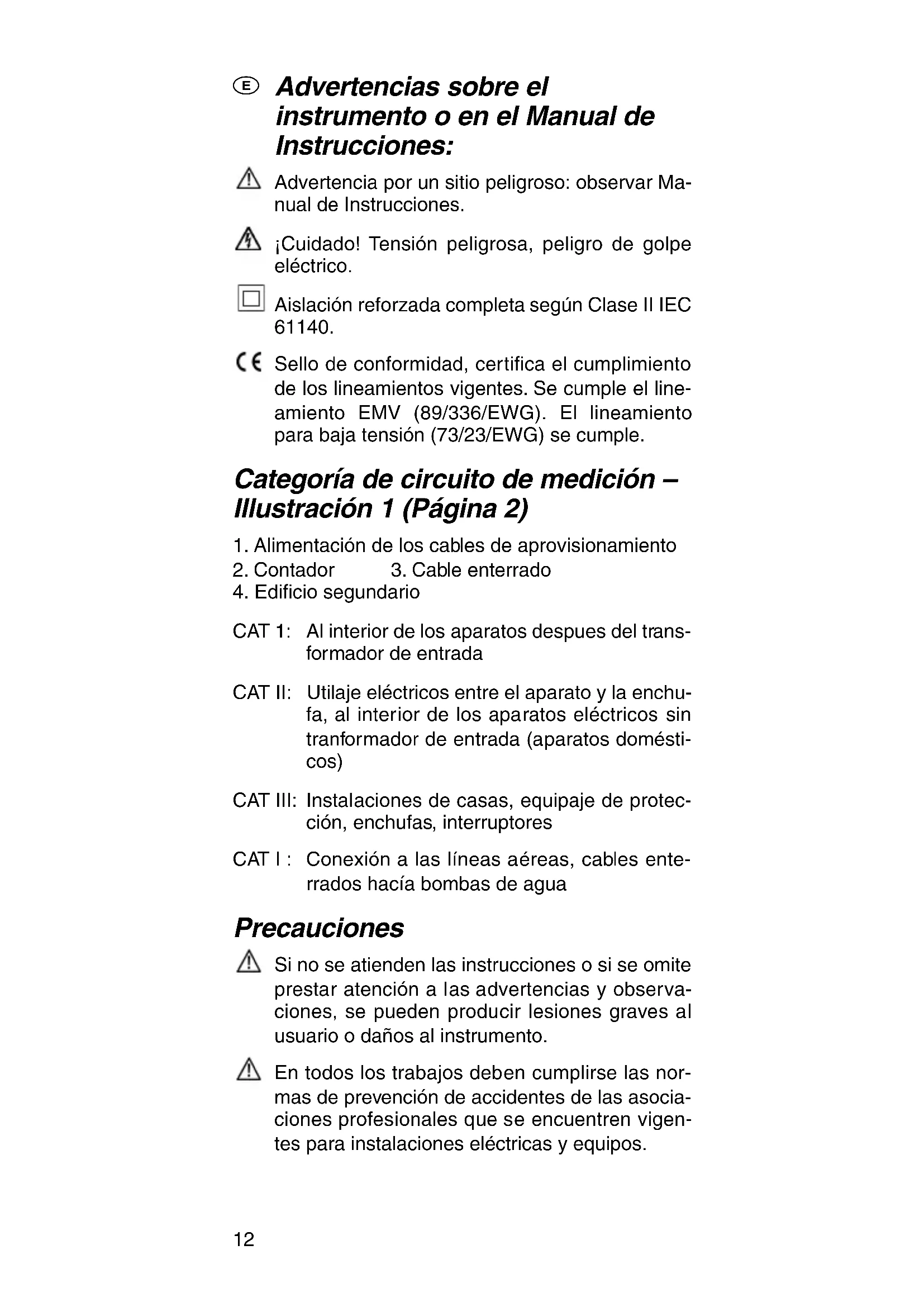

E Advertencias sobre el instrumento o en el Manual de Instrucciones:

Advertencia por un sitio peligroso: observar Manual de Instrucciones.

¡Cuidado! Tensión peligrosa, peligro de golpe eléctrico.

Aislación reforzada completa según Clase II IEC 61140.

CE Sello de conformidad, certifica el cumplimiento de los lineamientos vigentes. Se cumple el lineamiento EMV (89/336/EWG). El lineamiento para baja tensión (73/23/EWG) se cumple.

Categoría de circuito de medición – Illustración 1 (Página 2)

1. Alimentación de los cables de aprovisionamiento

2. Contador 3. Cable enterrado

3. Edificio segundario

CAT 1: Al interior de los aparatos despues del transformador de entrada

CAT II: Utilaje eléctricos entre el aparato y la enchufa, al interior de los aparatos eléctricos sin transformador de entrada (aparatos domésticos)

CAT III: Instalaciones de casas, equipaje de protección, enchufas, interruptores

CAT I : Conexión a las líneas aéreas, cables enterrados hacía bombas de agua

Precauciones

Si no se atienden las instrucciones o si se omite prestar atención a las advertencias y observaciones, se pueden producir lesiones graves al usuario o daños al instrumento.

En todos los trabajos deben cumplirse las normas de prevención de accidentes de las asociaciones profesionales que se encuentren vigentes para instalaciones eléctricas y equipos.

Para evitar un golpe eléctrico, se deben cumplir las disposiciones de seguridad y VDE sobre tensiones de contacto excesivas, cuando se trabaje con tensiones mayores de 120V (60V) CC o 50V (25V)ef CA. Los valores entre paréntesis rigen para ámbitos circunscriptos (como p. ej.: medicina, agricultura).

Las mediciones en proximidad peligrosa de instalaciones eléctricas sólo se deben realizar según las instrucciones de un técnico electricista responsable y nunca estando solo.

El uso de los accesorios de medida es prohibido si presentan deterioros evidentes.

Uso previsto

El accessorio sólo se debe utilizar en las condiciones y para los fines para los cuales fue construido. En este sentido se deben observar especialmente las advertencias de seguridad los Datos Técnicos y su utilización en un entorno seco.

No se garantiza la seguridad del funcionamiento en caso de modificaciones.

Accessorios - puntas de prueba - figure 2 (Página 2)

Los cables de medición y las puntas de prueba sólo se deben sostener por las superficies previstas. Se debe evitar a toda costa el contacto directo con las puntas de prueba.

Reemplazo del fusible

Se puede comprobar el correcto funcionamiento del fusible mediante un sencillo control de continuidad.

Los accesorios de medición conectados se deberán retirar a un lado antes de proceder al reemplazo del fusible.

⚠️ Use únicamente fusibles dotados de los valores eléctricos de corriente y tensión indicados en los datos técnicos.

Está prohibida la utilización de fusibles provisionales y, especialmente, el poner en cortocircuito los porta-fusibles, pues puede provocar la destrucción de la punta de prueba y ocasionar graves lesiones al personal de servicio.

Desenroscar completamente el portafusibles (FH). (Ilustración 3, pág. 2)

Extraer el fusible defectuoso.

Colocar el fusible nuevo en el portafusibles.

Enroscar fuertemente el fusible hasta el tope.

Limpieza

Si el instrumento se llegara a ensuciar por el uso cotidiano, se lo podrá limpiar con un paño húmedo y algo de detergente suave.

Antes de comenzar con la limpieza, cerciórese que el instrumento esté apagado y desconectado del suministro externo de tensión y de los demás instrumentos conectados (como p. ej. objeto de ensayo, controles, etc.).

Datos technicos

TLK 291 CAT III / 1000 V 0,5 A

Grado de polución 2

Temperatura -0°...+40°C / max. 80% rel. humididad

Temperatura -0°...+55°C / max. 80% rel. humididad

Altura sobre el nivel del mar hasta 2000m Fusible 500 mA / 1000 V / FF / 50 kA / (6,3 x 32 mm)
