TLK291 - Multimètre FLUKE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Multimètre numérique FLUKE TLK291, gamme de mesure jusqu'à 1000V, précision de 0,5%
Utilisation	Idéal pour les applications de mesure électrique, y compris la mesure de tension, courant et résistance
Maintenance et réparation	Vérifier régulièrement les sondes et les câbles pour des signes d'usure, remplacer si nécessaire
Sécurité	Conforme aux normes de sécurité IEC 61010-1, catégorie de mesure CAT III 1000V
Informations générales	Comprend des accessoires tels que des sondes de test, un manuel d'utilisation et une garantie limitée

FOIRE AUX QUESTIONS - TLK291 FLUKE

Comment utiliser les sondes du FLUKE TLK291 ?

Pour utiliser les sondes, connectez-les aux bornes appropriées du multimètre et sélectionnez la fonction de mesure souhaitée. Assurez-vous que les sondes sont en bon état avant de les utiliser.

Que faire si le multimètre ne s'allume pas ?

Vérifiez d'abord si les piles sont correctement installées et si elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment effectuer une mesure de tension avec le FLUKE TLK291 ?

Sélectionnez la fonction de mesure de tension sur le multimètre, connectez les sondes aux points de mesure, puis lisez la valeur affichée sur l'écran.

Pourquoi les lectures de résistance sont-elles instables ?

Les lectures de résistance peuvent être instables en raison de connexions lâches ou de sondes en mauvais état. Assurez-vous que les sondes sont bien en contact avec le circuit et vérifiez leur état.

Comment calibrer le FLUKE TLK291 ?

Le calibrage doit être effectué par un professionnel. Si vous pensez que votre appareil nécessite un calibrage, contactez le service client de Fluke ou un centre de service agréé.

Puis-je utiliser le FLUKE TLK291 pour mesurer le courant alternatif ?

Oui, le FLUKE TLK291 est capable de mesurer le courant alternatif. Sélectionnez la fonction appropriée et suivez les instructions pour effectuer la mesure.

Comment changer les piles du FLUKE TLK291 ?

Retirez le couvercle du compartiment des piles à l'arrière du multimètre, retirez les piles usagées et remplacez-les par des piles neuves en respectant la polarité.

Le multimètre indique 'OL', que signifie cela ?

'OL' signifie que la mesure dépasse la plage d'évaluation du multimètre. Assurez-vous de sélectionner une plage de mesure appropriée.

Puis-je utiliser le FLUKE TLK291 sur des circuits sous tension ?

Oui, mais assurez-vous de respecter les mesures de sécurité et de n'utiliser que les fonctions spécifiquement conçues pour mesurer sous tension.

Comment effectuer une mesure de continuité ?

Sélectionnez la fonction de continuité sur le multimètre, connectez les sondes aux deux points que vous souhaitez tester. Un bip sonore indiquera une continuité.

Quelle est la durée de vie des piles du FLUKE TLK291 ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles peuvent durer plusieurs mois. Remplacez-les dès que l'indicateur de faible batterie apparaît.

MODE D'EMPLOI TLK291 FLUKE

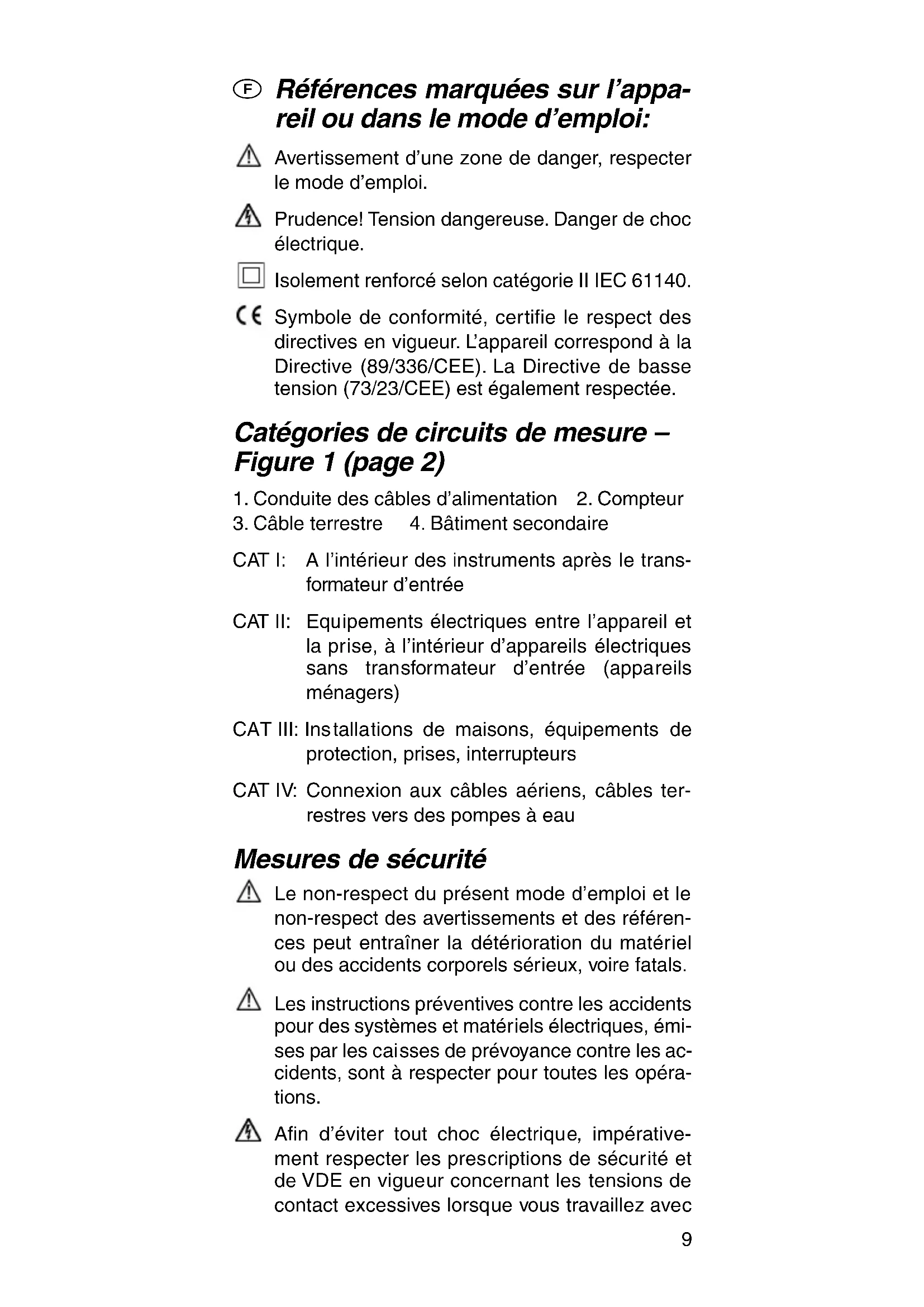

⑤ Références marquées sur l'appareil ou dans le mode d'emploi:

⚠️ Avertissement d'une zone de danger, respecter le mode d'emploi.

Prudence! Tension dangereuse. Danger de choc électrique.

☐ Isolement renforcé selon catégorie II IEC 61140.

CE Symbole de conformité, certifie le respect des directives en vigueur. L'appareil correspond à la Directive (89/336/CEE). La Directive de basse tension (73/23/CEE) est également respectée.

Catégories de circuits de mesure – Figure 1 (page 2)

1. Conduite des câbles d'alimentation 2. Compteur
2. Câble terrestre 4. Bâtiment secondaire

CAT I: A l'intérieur des instruments après le transformateur d'entrée

CAT II: Equipements électriques entre l'appareil et la prise, à l'intérieur d'appareils électriques sans transformateur d'entrée (appareils ménagers)

CAT III: Installations de maisons, équipements de protection, prises, interrupteurs

CAT IV: Connexion aux câbles aériens, câbles terrestres vers des pompes à eau

Mesures de sécurité

⚠ Le non-respect du présent mode d'emploi et le non-respect des avertissements et des références peut entraîner la détérioration du matériel ou des accidents corporels sérieux, voire fatals.

Les instructions préventives contre les accidents pour des systèmes et matériels électriques, émises par les caisses de prévoyance contre les accidents, sont à respecter pour toutes les opérations.

Afin d'éviter tout choc électrique, impérativement respecter les prescriptions de sécurité et de VDE en vigueur concernant les tensions de contact excessives lorsque vous travaillez avec

des tensions dépassant 120 V (60 V) DC ou 50 V (25 V) rms AC. Les valeurs entre parenthèses sont valables pour des applications limitées.

⚠️ Des mesures à proximité d'installation électriques ne sont à exécuter que selon les instructions d'un spécialiste en électricité, et jamais seul.
⚠ Si les accessoires de mesure présentent des dommages évidents, ils ne doivent plus être utilisés.

Utilisation appropriée

⚠ L'accessoire n'est à utiliser que sous des conditions et pour des fins ayant été à l'origine de sa conception. Pour cette raison, les références de sécurité, les données techniques comprenant les conditions d'environnement et l'utilisation dans des environnements secs sont à respecter en particulier.
⚠️ La sécurité d'opération n'est plus assurée lorsque l'accessoire a été changé ou modifié.

Accessoires, pointes de touche, fig. 2 (p 2)

⚠️ Ne toucher les cordons de mesure et pointes de touche qu’aux poignées fournies. Il faut impérativement éviter de toucher les pointes.

Remplacement du fusible

L'état du fusible peut être vérifié en effectuant un simple test de continuité.

⚠️ Veiller à débrancher les accessoires de mesure connectés avant de remplacer le fusible.
Utiliser exclusivement des fusibles dont les valeurs en courant et en tension sont specifiées dans les détails techniques. L'utilisation de fusibles provisoires, en particulier le fait de court-circuiter le support pour fusible, est interdit et peut entraîner la destruction des pointes de contrôle ainsi que des dommages corporels graves.

Retirer complètement le support pour fusible (FH). (Fig.3, page 2)

Enlever le fusible usagé.

Placer le fusible neuf dans le support pour fusible.

Remettre en place le support pour fusible.

Nettoyage

Si l'accessoire s'avère sale dû à l'utilisation quotidienne, nous recommandons le nettoyage à l'aide d'un chiffon humide et d'un détergent ménager doux.

Avant tout nettoyage, s'assurer que l'appareil soit éteint et déconnecté de toute source de tension externe et de tout autre instrument connecté.

Détails techniques

TLK 291 CAT III / 1000 V 0,5 A

Degré de contamination 2

Plage de température -0^...+40^/

max. 80% rel. humidité

Plage de températur -0^...+55^/

(storage) max. 80% rel. humidité

Altitude audessus de

la merjusque' à 2000m

Fusible 500 mA / 1000 V / FF /

50 kA / (6,3 x 32 mm)

Pour toute assistance ou information sur les produits

Fluke, composez le 800-443-5853 au Canada et aux

États-Units, le 31-40-2-675-200 en Europe ou le 425-

446-5000 dans les autres pays; ou consultez le site

www.fluke.com.
