PRV240 - Multimeter FLUKE - Kostenlose Bedienungsanleitung

Produkttyp	Proving Unit (Spannungsquelle) für Multimeter
Marke	Fluke
Modell	PRV240
Abmessungen (H x B x T)	11,7 cm x 7,4 cm x 2,8 cm
Gewicht (mit Batterien)	0,23 kg
Stromversorgung	4 AA-Alkalibatterien (NEDA 24A, IEC LR03)
Ausgangsspannung	240 V AC/DC ±10 % (bei 1 MΩ Last); bei LoZ >3 kΩ: typ. 60 V AC, min. 50 V AC eff.
Anzeige	LED leuchtet bei vorhandener Ausgangsspannung
Betriebsdauer	5000 Prüfzyklen (5 s Dauer) bei >1 MΩ Last; mind. 300 Prüfungen bei >3 kΩ Last
Betriebstemperatur	-10 °C bis +50 °C
Relative Luftfeuchte (Betrieb)	0 % bis 90 % (0 °C bis 35 °C), 0 % bis 70 % (35 °C bis 55 °C)
Einsatzhöhe	Bis 2000 m
Verschmutzungsgrad	2
Sicherheitsnormen	IEC 61010-1, IEC 61010-2-030
EMV-Normen	IEC 61326-1, CISPR 11 Gruppe 1 Klasse A, FCC 47 CFR 15 Teil B, KCC Klasse A
Garantie	1 Jahr
Lieferumfang	PRV240, TPAK-Magnetriemen, 4 AA-Batterien, Bedienungsanleitung
Funktionsprinzip	Stabile AC/DC-Spannungsquelle zur Überprüfung von Multimetern, Stromzangen und Spannungsprüfern
Besonderheiten	Vertiefte Kontakte, nur aktiv bei Anschluss; reduziert Risiko von Stromschlägen und Lichtbogenüberschlägen
Anwendung	Test Before Touch (TBT) – vor und nach der Messung

Häufig gestellte Fragen - PRV240 FLUKE

Wofür wird die Fluke PRV240 verwendet?

Wie wird die PRV240 mit Spannung versorgt?

Welche Ausgangsspannungen liefert die PRV240?

Wie sicher ist die PRV240?

Kann die PRV240 die persönliche Schutzausrüstung (PSA) ersetzen?

Wie wird die Prüfung mit der PRV240 durchgeführt?

Welche Messgeräte können mit der PRV240 getestet werden?

Wie lange hält der Batteriesatz?

Ist die PRV240 für den Außeneinsatz geeignet?

Welches Zubehör ist im Lieferumfang enthalten?

BEDIENUNGSANLEITUNG PRV240 FLUKE

Senkt das Risiko von Stromstößen und Lichtbogenüberschlägen

BETRIEBSDAUER

5000 Prüfungen mit einem Satz von vier AA-Batterien

EINFACHE BEDIENUNG

Eine LED zeigt die Funktionsfähigkeit an

SICHERHEITSSPEZIFIKATION

IEC 61010-1, IEC 61010-2-030

GEWÄHRLEISTUNG

Ein Jahr

Einzigartig, kompakt, bedienungsfreundlich

Die Proving Unit Fluke PRV240 ist eine transportable batteriebetriebene Spannungsquelle im Taschenformat. Das Gerät zeichnet sich dadurch aus, dass es stabile Wechsel- und Gleichspannungen für Messinstrumente mit hoher und niedriger Eingangsimpedanz liefert.

Konzipiert unter den Aspekten Sicherheit und Einhaltung von Vorschriften

Die Fluke PRV240 bietet eine sichere Möglichkeit, um vor dem Einsatz die Funktionsfähigkeit eines elektrischen Messgerätes festzustellen. Zum Konzept der Überprüfung von Messgeräten vor dem Einsatz („Test Before Touch“ - TBT) gehört die Prüfung des Messgeräts vor und nach der Messung an einer bekannten Spannungsquelle. Dadurch können Sie sicherstellen, dass Ihr Messgerät vor und nach der Messung einwandfrei funktioniert.

Überprüfen Sie das Messgerät, ohne dass Sie das Gerät unnötigerweise Stromstößen oder Lichtbogenüberschlägen aussetzen. Durch die Verwendung der PRV240 müssen Sie keine persönliche Schutzausrüstung tragen (PSA) tragen, wenn keine bekannte Spannungsquelle zur Verfügung steht, um das Messgerät oder Multimeter vor der eigentlichen Messung zu überprüfen. Die persönliche Schutzausrüstung wird aber gegebenenfalls benötigt, wenn keine Spannungsprüfung möglich ist.

Die wichtigsten Vorteile

• Durch den Einsatz der PRV240 wird die Gefahr von Stromschlägen und Lichtbogenüberschlägen verringert, da die Funktionsfähigkeit von Messgeräten überprüft werden kann, ohne dass Sie sich möglicherweise gefährlichen elektrischen Umgebungsbedingungen aussetzen.
• Erzeugt stabile Wechsel- und Gleichspannungen –bis 240 V AC/DC.
• Eine LED zeigt die Funktionsfähigkeit an. Somit ist das Gerät eine bedienungsfreundliche Lösung, die den TBT-Anforderungen zur Überprüfung von Messgeräten entspricht.
• Das Gerät eignet sich zur Überprüfung von Multimetern, Stromzangen und Spannungsprüfern mit hoher oder niedriger Eingangsimpedanz.
• Die Spannung steht an vertieft angeordneten Kontakten zur Verfügung, die erst nach Anschließen des zu prüfenden Messgerätes aktiviert werden. Dadurch wird eine versehentliche Berührung spannungsführender Kontakte vermieden.

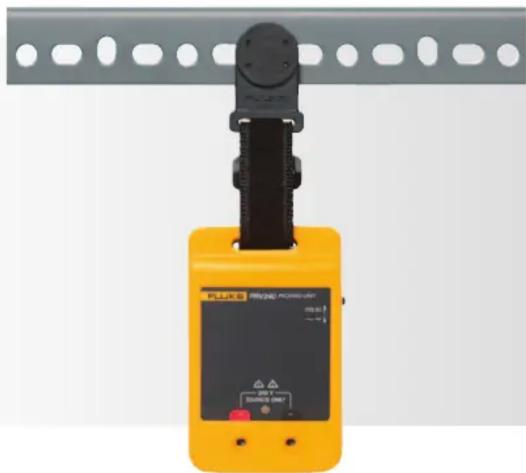

• Magnetriemen TPAK im Lieferumfang enthalten.
• Lange Betriebsdauer – 5000 Prüfungen mit einem Satz von vier AA-Batterien.

Technische Daten

Ausgangsspannung 240 V AC effektiv oder Gleichstrom ± 10 % 1 M
	LoZ >3 k Last 60 V AC typ. mind. 50 V AC eff.
Spannungs-LED Leuchtet auf, wenn Ausgangsspannung vorhanden ist
Stromversorgung 4 Alkali-Batterien, Typ AA, NEDA 24 A, IEC LRO3
Betriebsdauer	5000 Prüfzyklen (bei einer Dauer von 5 Sekunden) mit >1 M Last, mind. 300 Prüfungen bei >3 k Last
Betriebstemperatur -10 °C bis +50 °C
Relative Luftfeuchte bei Betrieb	0 % bis 90 % (0 °C bis 35 °C) 0 % bis 70 % (35 °C bis 55 °C)
Höhe über NN bei Betrieb 2.000 m
Abmessungen 11,7 cm x 7,4 cm x 2,8 cm, Verschmutzungsgrad 2
Gewicht 0,23 kg mit Batterien
Sicherheit IEC 61010-1, IEC 61010-2-030
Gewährleistung	Ein Jahr
Elektromagnetische Verträglichkeit (EMV)	IEC 61326-1 Tragbar, EM-Umgebung; CISPR 11, Gruppe 1, Klasse A US (FCC) 47 CFR 15, Teilabschnitt B, dieses Produkt gilt nach Klausel 15.103 als ausgenommen
	Korea (KCC) Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
	Dieses Produkt erfüllt die Anforderungen an Geräte für industrielle Umgebungen, die mit elektromagnetischen Wellen arbeiten (Klasse A). Dies ist vom Verkäufer oder Anwender zu beachten. Dieses Gerät ist für den Betrieb in gewerblichen Umgebungen ausgelegt und darf nicht in Wohnumgebungen verwendet werden.

Bestellinformationen

PRV240 Proving Unit

Lieferumfang

TPAK-Magnetriemen, vier AA-Batterien, Bedienungsanleitung

Kits

FLK-3000FC/PRV240 Multimeter 3000FC
