MANUALE UTENTE AM520 FLUKE

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sare esente da difetti di materiale e fabbricazione per un anno a decorrere alla data di acquisto se non specificato diversamente delle leggi locali. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrir tessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA è IL SOLO RICORSO A DISPOSITIONE DELL'ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITA O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia non coperti alla garanzia oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero Telefonico e ricevuta di acquireo. Allegareanche una breve descrizione del problema o dell'intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte alla garanzia vanno versatitramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquireo all'ordine di Amprobe®.

Sostituazioni e riparazioni in garanzia - Tutti i Paesi

Leggere la garanzia e controllare la batteria prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® per ricevere un prodotto identico o analogo. Nella sezione "Where to Buy" del sito amprobe, com c'è un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviatianche a un centro di assistenza Amprobe® (l'indirizzo è più avanti).

Sostituazioni e riparazioni non coperte alla garanzia – Stati Uniti e Canada

Se la riparazione non è coperta alla garanzia negli Stati Uniti e nel Canada, lo strumento va inviato a un centro di assistenza Amprobe®. Rivolgersi alla Amprobe® o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

Stati Uniti Canada

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Sostituazioni e riparazioni non coperte alla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti alla garanzia possono essere sostituiti dal rivenditore Amprobe® per un importo nominale. Nella sezione "Where to Buy" del sito beha-amprobe.com c'è un elenco dei distributori più vicini.

Recapito postale europeo*

Beha-Amprobe®

In den Engematten 14

79286 Glottertal, Germania

Tel.: [phone] - 0

beha-amprobe.com

* (Solo per corrispondenza - non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

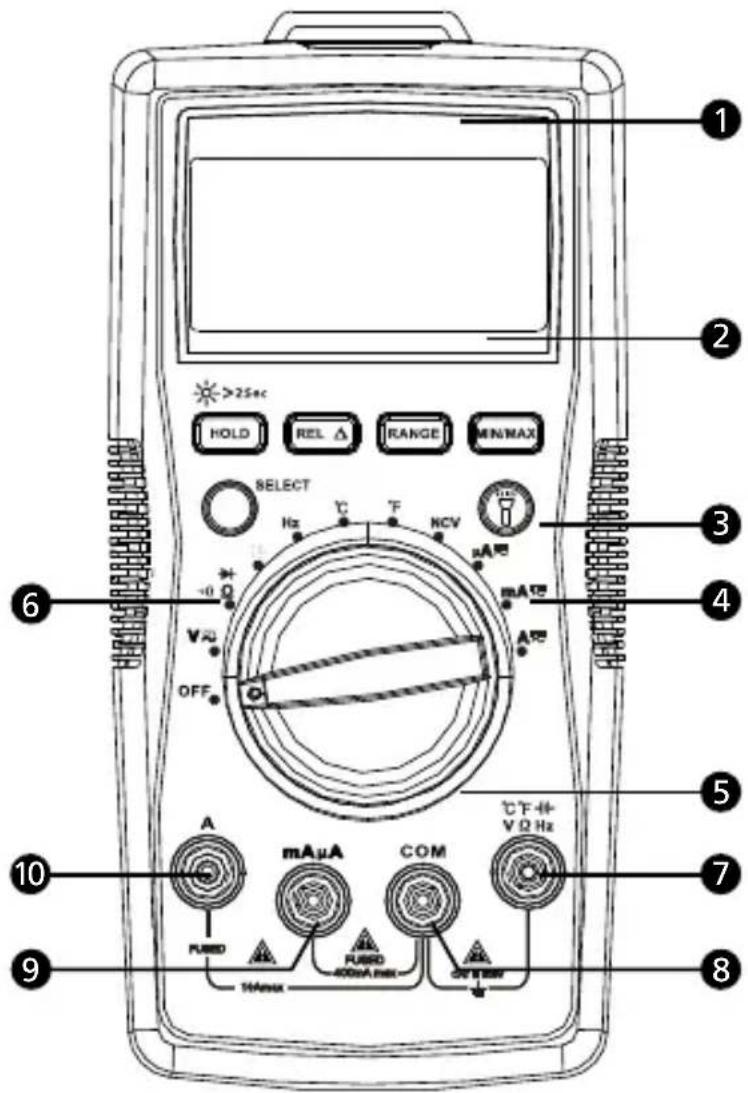

1 Torcia
4 Pulsante accensione torcia
Display a cristalli liquidi
5 Selettore rotativo
Pulsanti funzione
6 Pulsante SELECT
7 Terminale d'ingresso per misure di tensione, su diodi, di capacità, resistenza, continuità e temperatura
8 Terminale COM (ritorno) per tutte le misure
9 Terminale d'ingresso per misure di corrente AC/DC in mA/uA
10Terminale d'ingresso per misure di corrente AC/DC fino a 10 A

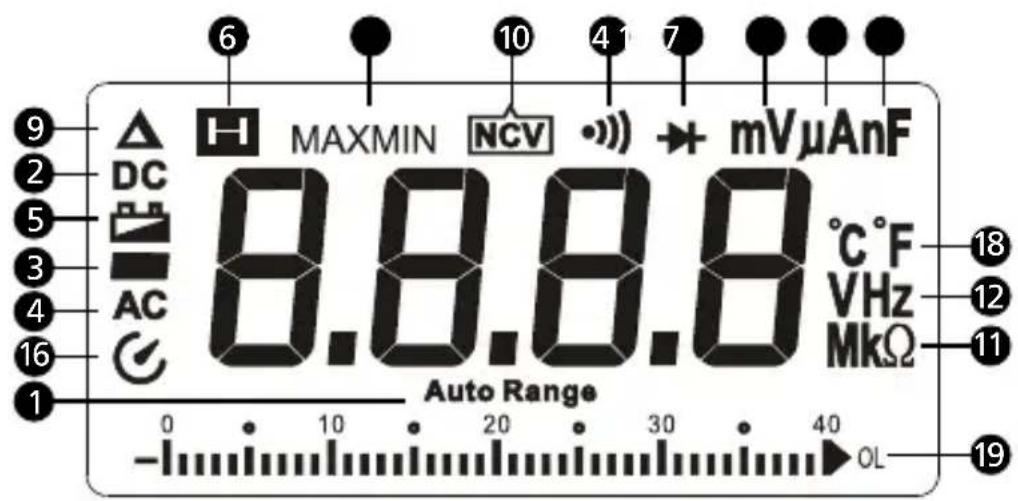

Elementi delle schermate

Il multimetro selezione la portata a cui corrisponde la risoluzione ottimale
2 Corrente continua
3 Lettura negativa
Corrente alternata
5 Indicatore di bassa carica della pila
6 Tenuta dei dati
7 Misure su diodi
8 Misure di continuità
9 Modalità di zero relativo
10 Tensioneswana contagto
Unità di misura per misure di resistenza
12 Unità di misura per misure di frequenza
B Unità di misura per misure di tensione
14 Unità di misura per misure di corrente
15 Unità di misura per misure di capacité
16 Spegnimento automatico
17 Memoria dilettura del valore massimo / minimo
18 Unità di misura della temperatura
19 Diagramma a barre analogico

INDICE

SIBBOLI 2
INFORMAZIONI SULLA SICUREZZA 2
DISIMBALLAGGIO E ISPEZIONE 3
CARATTERISTICHE 4
ESECUZIONE DELLE MISURE 5

Misure di tensione in corrente alternata e continua. 6
Misure di corrente alternata e continua 7
Misure di resistenza 8
Misure di continuità. 9
Misure su diodi 9
Misure di capacité 10
Misure di frequenza 10
Misure di temperatura ^ C / ^ F 11
Rilevazione di tensioni sulla contatto 12

DATI TECHNICI 13
MANUTENZIONE 17
SOSTITUZIONE DELLA PILA E DEI FUSIBILI 18

SIMPOLI

4	Attenzione. Rischio di folgorazione
1	Attenzione. Vedere la spiegazione nel manuale
~	Corrente alternata (AC)
-	Corrente continua (DC)
□	L'apparecchio è protetto da isolamento doppio o rinsforzato
½	Terra (massa)
-	Segnalazione acustica
	Batteria
CE	Conforme alle direttive della Comunità Europea
	Conforme alle norme australiane di pertinenza
US	Canadian Standards Association (NRTL/C)
	Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati. Rivolgersi a una ditta di riciclaggio qualificata.

INFORMAZIONI SULLA SICUREZZA

Il multimetro è conforme alle seguenti norme:

N. 61010.1-0.92, Categoria III 600 volt, livello di inquinamento 2

IEC/EN 61010-2-030

IEC/EN 61010-2-31 per i cavi di misura

EMC IEC/EN 61326-1

La Categoria III (CAT III) si riferisce a misure eseguite su impianti di edifici. Esempi di tali dispositivi: schede di distribuzione, interrupttori automatici, cavi, barre di distribuzione, cassette di giunzione, commutatori, prese di corrente in impianti fissi, apparecchi per usi industriali e alcuni altri apparecchi, ad esempio motori stazionari con connessione permanente all'impiano fisso.

La Categoria II (CAT II) si riferisce a misure eseguite su circuiti collegati direttamente all'impianto a bassa tensione. Esempi di tali apparecchi: elettrodomestici, strumenti portatili e apparecchi analoghi.

Avverenza. Leggere prima dell'uso.

• Per prevenir il rischio di folgorazione o lesions personali, seguire queste istruzioni e usare il multimetro solo come specificato nel presente manuale.
• Non usare il multimetro o i cavi di misura se sembrano danneggiati o se il multimetro non funziona correttamente. In caso di dubbi, fare controllare il multimetro dal servizio di assistenza.
• Usare sempre la funzione e la portata appropriate alla misura da eseguire.
• Prima di girare il selettore di funzione/portata, scollegare i cavi di misura dal circuito in prova.
• Verificare il funzionamento del multimetro misurando una tensionenota.
• Non applicare una tensione magiore di quella nominale, riportata sul multimetro, tra i terminali dello strumento o tra un qualsiasi terminale e la terra.
• Usare il multimetro con cautela per tensioni maggiori di 30 V AC (valore efficace), 42 V AC di picco o 60 V DC. Questi livelli di tensione comportano il rischio di folgorazione.
• Prima di eseguire una misura di resistenza, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.
• Non utilizzato il multimetro in presenza di vapore o gas esplosivi.
• Quando si usano i cavi di misura, tenere le dita dietro le apposite protezioni.
• Rimuovere i cavi di misura dal multimetro prima di aprire l'involucro del multimetro o il coperchio dello scomparto delle pile.

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contentere:

1 AM-520-EUR o AM-530-EUR
1 Coppia di cavi di misura
1 Sonda di temperatura
1 Striscia in Velcro
1 Pila da 9 V (6F22) (installata)
1 Manuale dell'utente
1 Custodia da transporte

Se uno di questi articoli è danneggiato o manca, restituire l'intera confezione al punto di acquisito perché venga sostituita.

CARATTERISTICHE

Il modello AM-520-EUR è concepito per l'uso su impianti di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) e a tal scopo presente funzioni essenziali come misure di temperatura, di corrente in microampere per la soluzione di problemi del sensore di fiamma e di capacità per la verifica dei condensatori di avvio di motori. è in grado di misurare una gamma completa di parametri elettrici ed è dotato di una torcia elettrica incorpORA, un supporto a scomparsa della sonda e un circuito di rilevazione di tensioni senza dato VoltTect. Ha conseguito le classificazioni di sicurezza CAT III 600 V.

Il modello AM-530-EUR è un multimetro completo ideale per elettricisti, permettendo verificare la presenza di tensioni e misurarle allo scopo di collegare apparecchiature o eseguire riparazioni, posa di cavi, verifiche della continuità di connessioni, identificazione di fusibili bruciati, soluzione dei problemi di motori o verifiche di trasformatori. è a vero valore efficace e quando misura con precisione la tensione di impianti in cui sono presenti armoniche, ed è dotato di una torcia elettrica incorpora per la rilevazione dei colori dei cavi quando l'illuminazione è scarsa, un supporto a scomparsa della sonda e un circuito di rilevazione di tensioni senza dato. Ha conseguito le classificazioni di sicurezza CAT III 600 V.

• Misure di tensione fino a 600 V AC e 600 V DC, corrente alternata e continua, resistenza, frequenza, energia e temperatura.
• Misure di frequenza, capacità e duty cycle per operazioni di ricerca guasti

• Funzioni speciali:

• Rivelazione di tensioni sulla contatto

• Misure di continuità con segnale acustico

• Misure su diodi

• Display a cristalli liquidi retroilluminato e con diagramma a barre analogico

• Eventi:

• Tenuta dei dati

• Memoria MAX / MIN

• Modalità di zero relativivo

• Luce di lavoro (torcia) incorpORA

• Scomparto per riporre i cavi di misura e supporto a comparsa
• Selezione automatica e manuale della portata
• Spegnimento automatico
• Avviso di bassa carica della pila
• Striscia in Velcro per appendere il multimetro
• Sicurezza: CAT III 600 V

4 ！

1. Usare la funzione e la portata appropriate alla misura da eseguire.
2. Per prevenire il rischio di folgorazione, lesioni personali o danni al multimetro, prima di eseguire una misura di resistenza o su un diodo, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

3. Collegare i cavi di misura:

4. Collegare il cavo di misura comune (COM) al circuito prima di collegare il cavo sotto tensione

5. Dopo la misura, rimuovere dal circuito il cavo sotto tensione prima di rimuovere il cavo comune (COM)

6. Sul display compare il symbolo "OL" quando il valore da misurare è fuori portata.

Posizioni del selettore rotativo

Posizione del selettore	Funzione di misura
V ≈	Misure di tensione AC o DC (usare il pulsante SELECT per selezionare alternativamente AC o DC).
Ω	Misure di resistenza
→+	Misure di tensione sulla giunzione di diodi PN
••••	Misure di continuità
+•-	Misure di disponità
Hz Misure	di frequenza
°C oppure °F Misure	di temperature
NCV Tensio	ne penza contatto
μA mA mA	Misure di corrente AC o DC (usare il pulsante SELECT per selezionare alternativamente AC o DC).

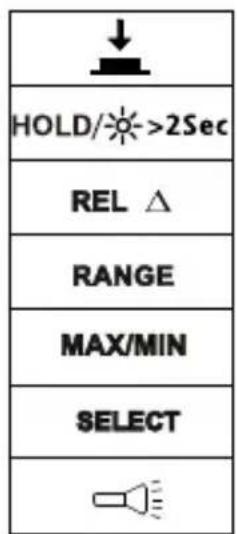

Pulsanti funzione

Pulsante Funzione di misura
SELECT	Per selezionare AC o DC. Premere il pulsante giallo SELECT per selezionare le funzioni di misura alternative sul selettore rotativo.
HOLD / >2Sec	Ferma lagettura sul display / tenerlo premuto per due secondi per attivare la retroilluminazione.
REL Δ	Modalità di zero relativo
RANGE	Sezione manuale o automatica della portata.L'impostazione predefinita è la selezione automatica, premere il pulsante per passare alla modalità di selezione manuale (risoluzioni selezionabili). Tenere premuto il pulsante per due secondi per ritornare alla modalità di selezione automatica della portata.
MAX/MIN Memoria dilettura del valore massimo/minimo.
Torchia	Torcia

Premere per abilitare la funzione quando il selettore è nella posizione corrispondente.

Spegnimento automatico

Il multimetro si spegne automaticamente dopo circa 15 minuti.
Quando il multimetro è nella modalità di spegnimento automatico, premere un pulsante qualsiasi per riprendere il normale funzionamento.

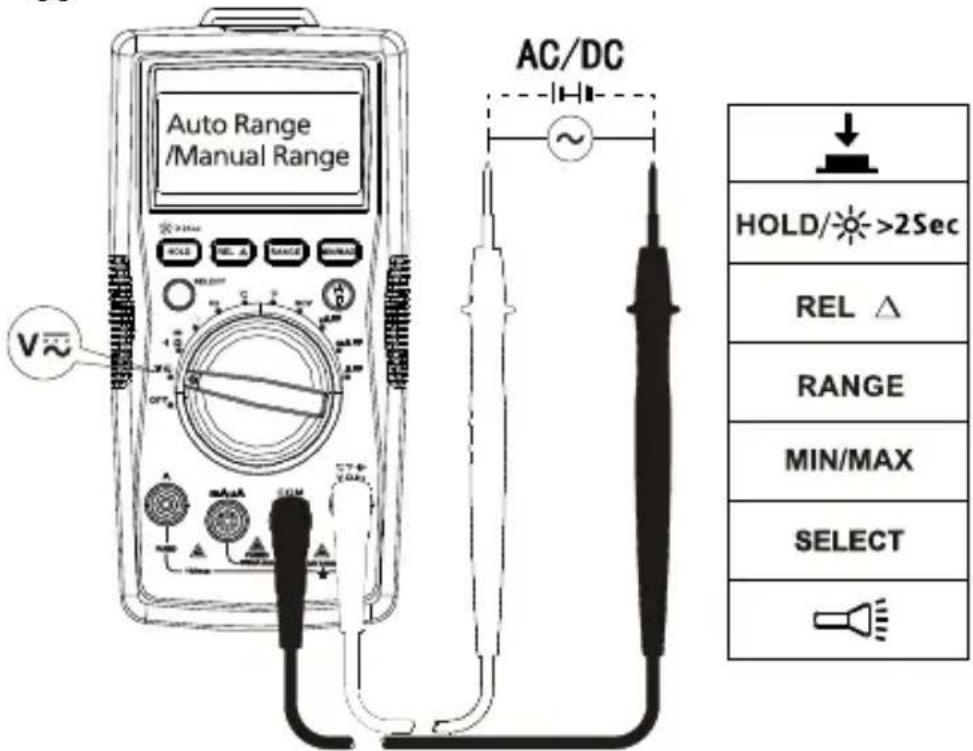

Misure di tensione in corrente alternata e continua

Premere il pulsante SELECT per selezionare la funzione misure di tensione AC/DC.

Per prevenire infortuni e/o danni al multimetro, non applicare tensioni maggiori di 600 V AC o 600 V DC.

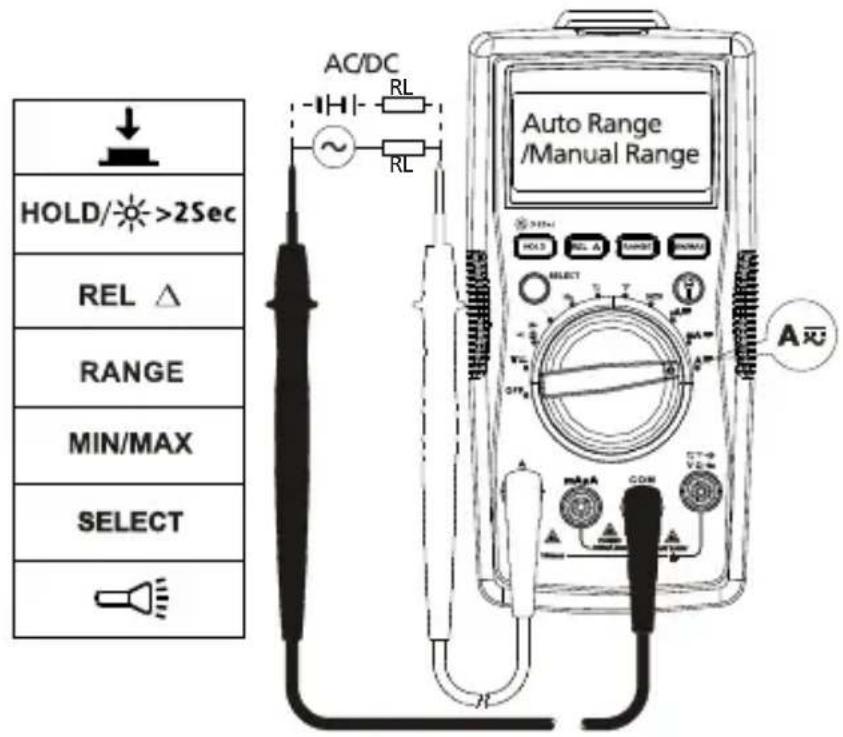

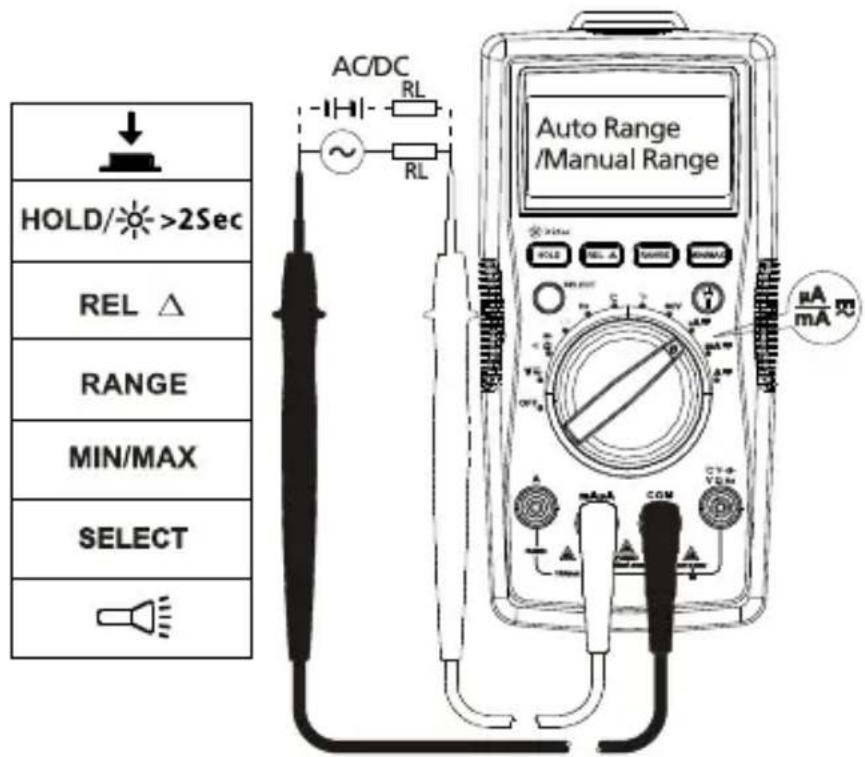

Misure di corrente alternata e continua

Premere il pulsante SELECT per selezionare la funzione misure di tensione AC o DC.

Per prevenire infortuni e/o danni al multimetro:

1. Non tentare di eseguire una misura di corrente in un circuito quando la differenza di potenziale a circuito aperto rispetto alla massa di terra supera 600 V AC o 600 V DC.
2. Selezionare la funzione e la portata appropriate alla misura da esquire.
3. Non collegare i cavi di misura in parallelo a un circuito quando sono collegati ai terminali per misure di corrente.
4. Collegare i cavi di misura al corretto terminale di corrente A/mA A e al circuito in prova prima di alimentare il circuito stesso.
5. Per la gamma di corrente da 8-10 A, non misurare la corrente per altri 20 minuti. Attendere 10 minuti prima di effettuare un'altra misurazione
6. Dopo la misura, disinserire dall'alimentazione il circuito in prova prima di scollegare daesso i cavi di misura.

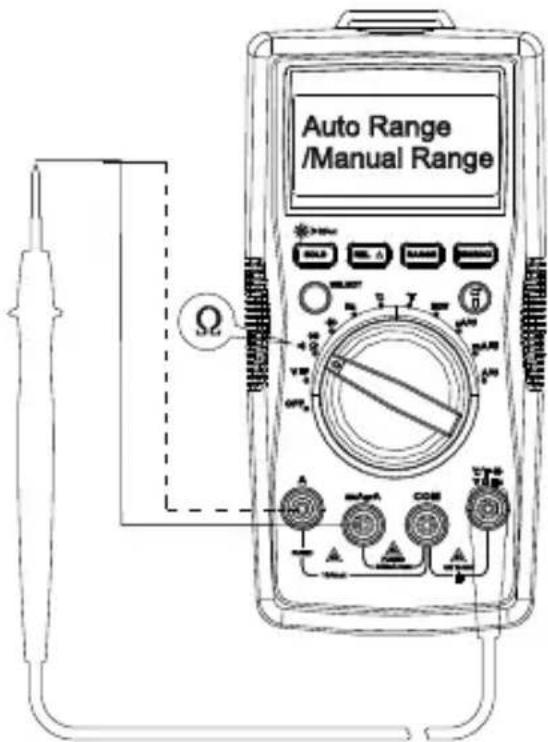

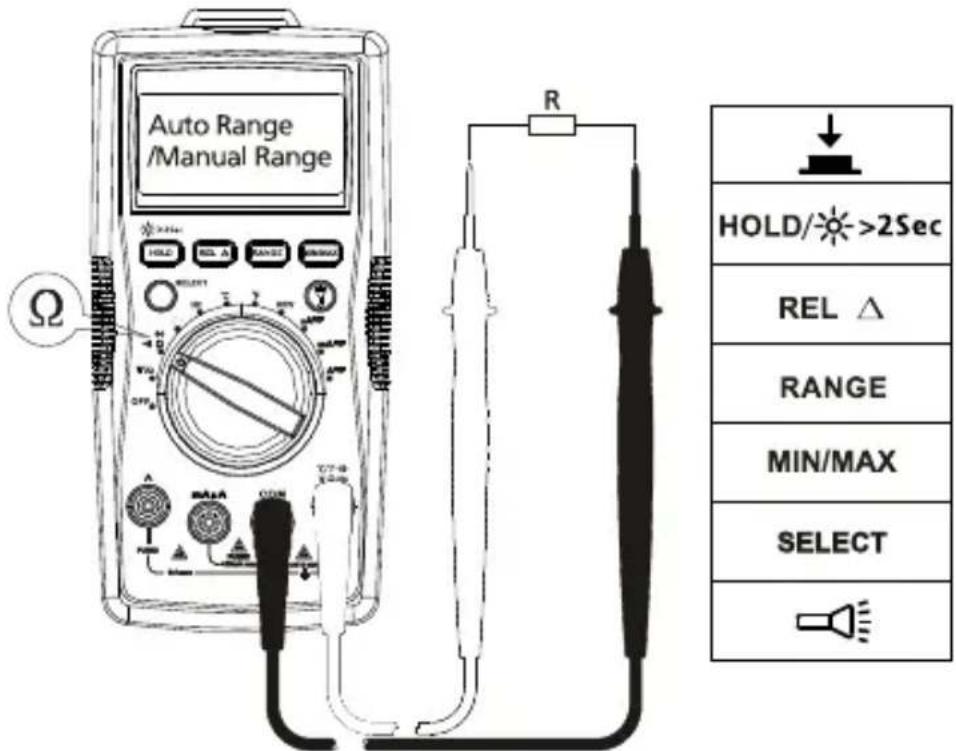

Misure di resistenza

Prima di eseguire una misura di resistenza, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

Nota: quando si misurano resistenze elevate (>1M) , posso nono trascorrere alcuni secondi prima che lalettura si stabilizzi. Indicazione di fuori portata o circuito aperto: OL

Misure di continuità

Prima di eseguire una misura di continuità, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

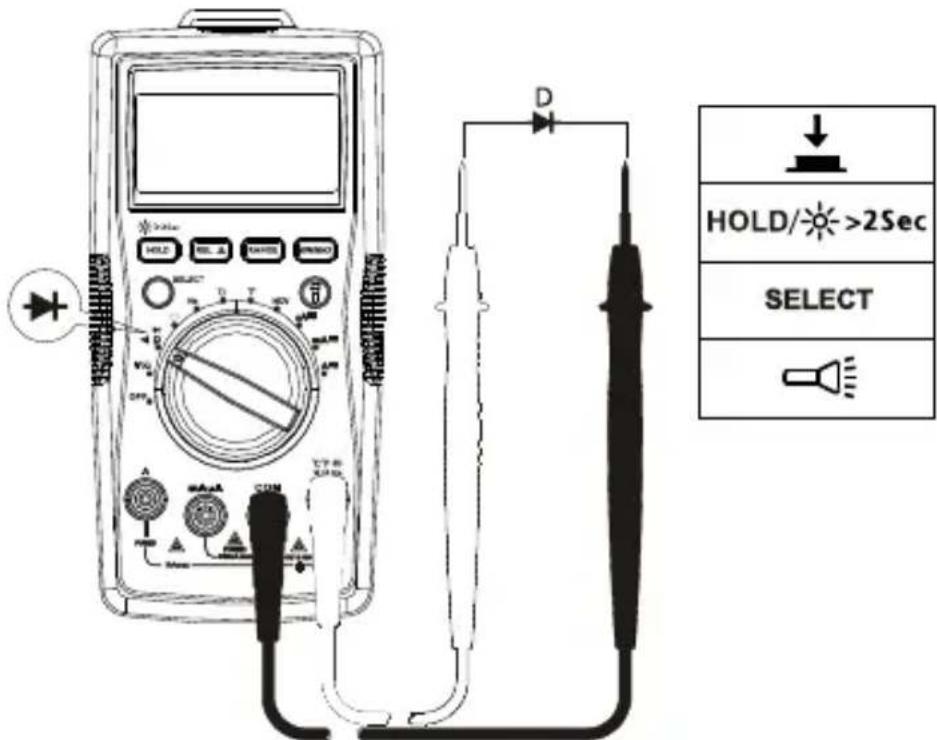

Misure su diodi

Prima di eseguire una misura su un diodo, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

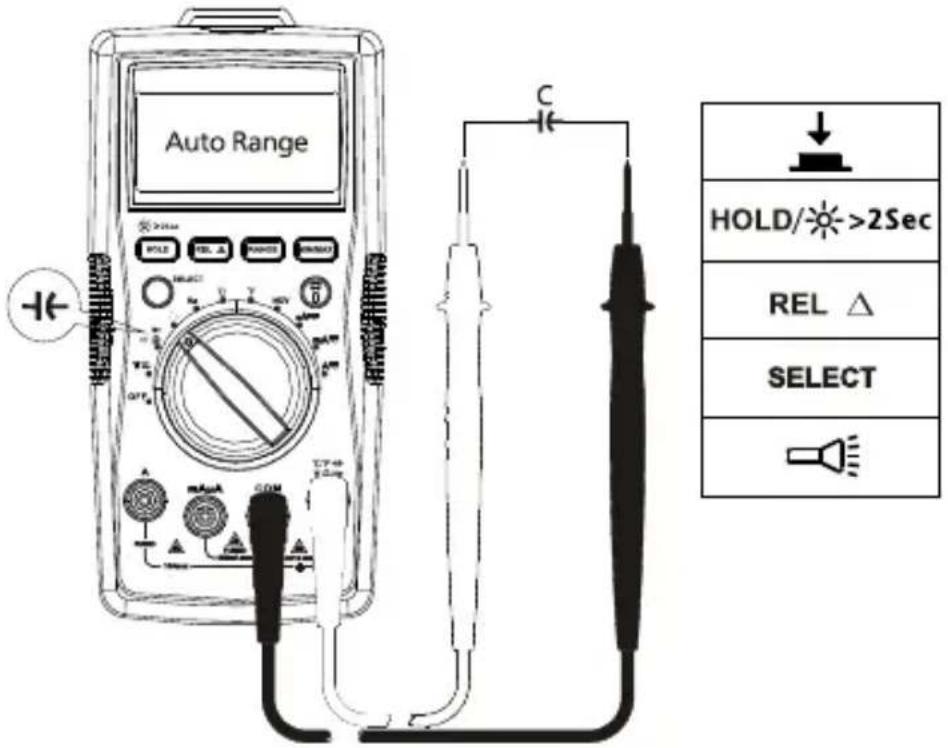

Misure di capacité

Prima di eseguire una misura di capacité, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

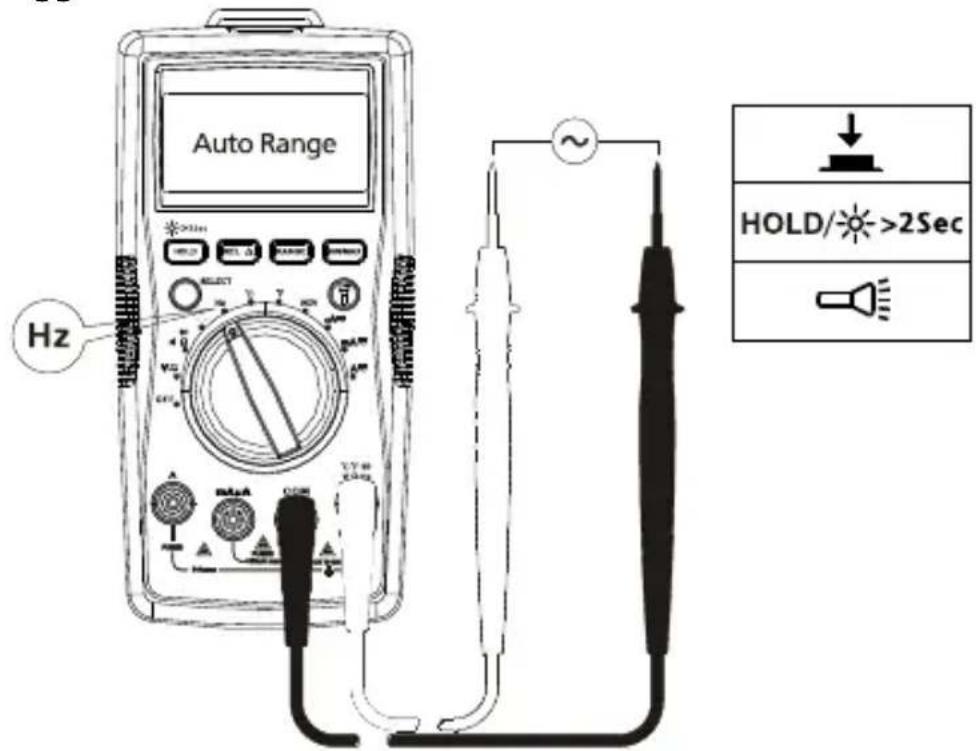

Misure di frequenza

Per prevenire infortuni e/o danni al multimetro, non applicare tensioni maggiori di 600 V.

Misure di temperatura ^ C / ^ F

4 ！

1. Per prevenir infortuni e/o danni al multimetro, non applicare la sonda di tensione a nessuna parte conduttiva sotto tensione.
2. La termocoppia con sensore di temperatura tipo K (nichel-cromo) è adatta per misure di temperatura除去 1230^ (446°F).

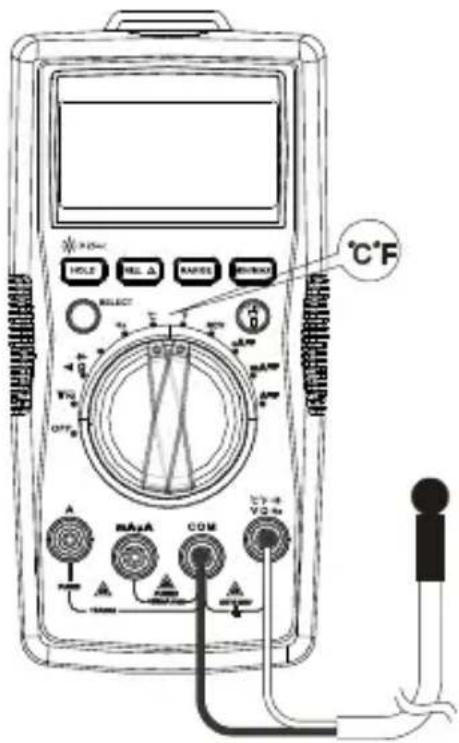

Procedura di misura

1. Girare il selettore nella posizione ^ C o F. Sul display compare "OL".
2. Collegare la sonda di temperatura (tip K) al multimetro e alla superficie di cui misurare la temperatura.

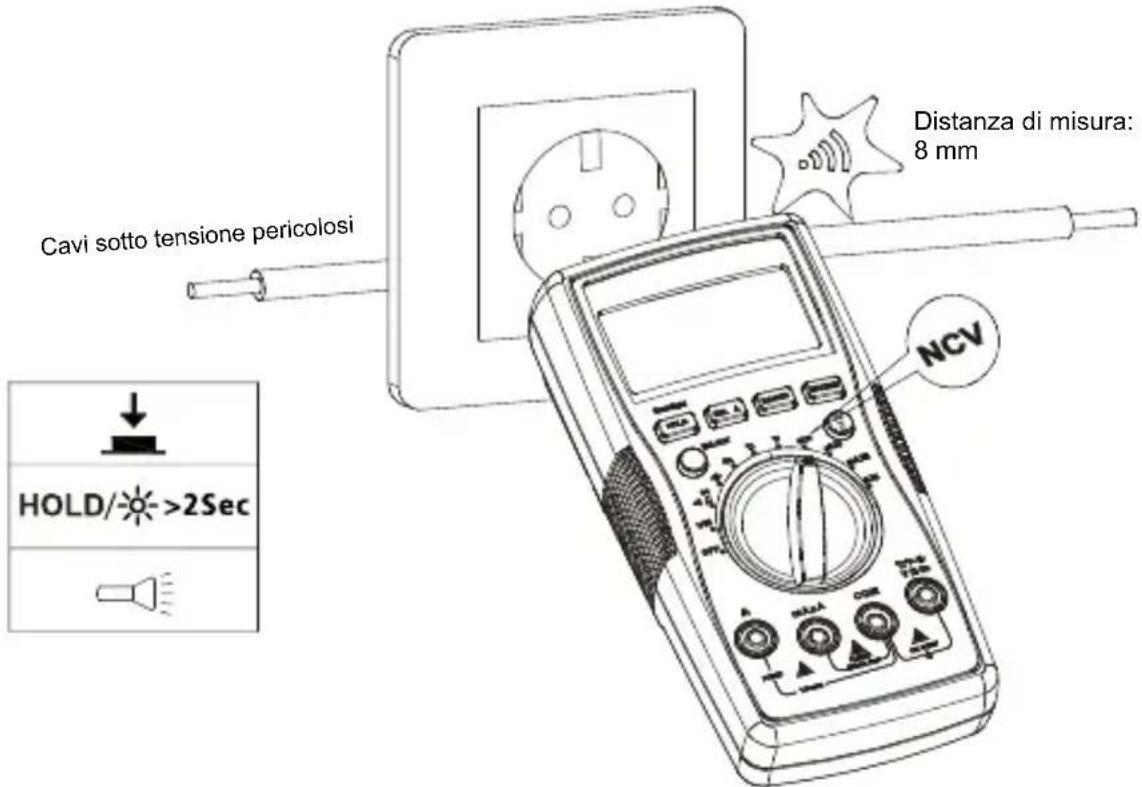

Rilevazione di tensioni alla contatto

1. Per prevenire infortuni e/o danni al multimetro, non uso su cavi ad alta tensione non isolati.
2. Quando lo strumento rileva una tensione AC compresa tra 90 e 600 V, emette un segnale acustico e sul display compare "OL".
3. Non usare lo strumento su cavi sotto tensione, se esta è maggiore di 600 V AC.
4. Prima e dopo misure di alte tensioni, provare il multimetro avvincinandolo a una sorgentenota,comeuna tensionedi linea o una presadi corrente, per determinare se funziona correttamente. Vedere la figura seguente.

Quando la tensione rilevata ≥ 90V, iene emesso un segnale acustico. La distanza tra il cavo e il multimetro deve essere ≤ 8mm

#

Nella modalità di rilevazione di tensioni sulla display compare "OL"; per quello tipo di misura non è necessario collegare i cavi di misura.

Temperatura ambiente: 73,4^ ± 9^ ( 23^ ± 5^ ); umidità relativa: ≤ 75%

Precisione: ± (% dellalettura ^+ ciferle

Tensione massima tra il terminale di ingressso e la massa di terra: 600 V AC (valore efficace) o 600 V DC

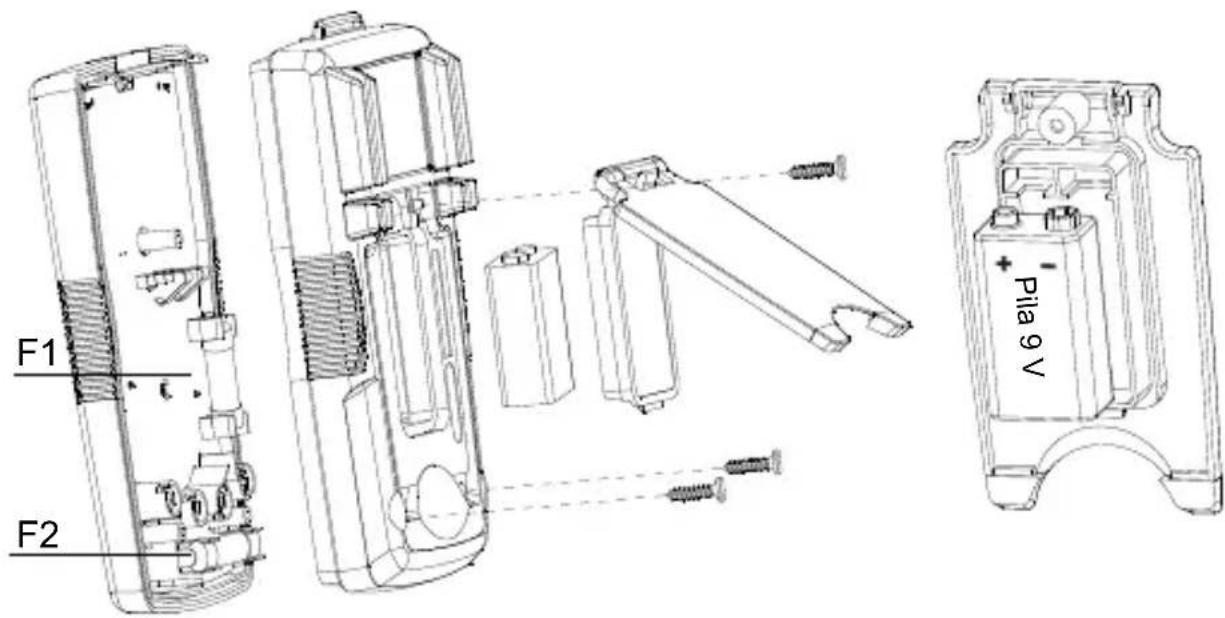

Fusibile per l'ingresso mA A: fusibile F1, 0,5 A a 1000 V, a intervento.
rapido, (6.3x32 mm)
Fusibile per l'ingresso 10 A: fusibile F2, 11 A a 1000 V, a intervento rapido, (10x38 mm)

Massimo valore sul display: 3999 conteggi, 3 aggiornamenti al secondo.

Frequenza: 9999 conteggi.

Diagramma a barre analogico: 41 segmenti, 30 aggiornamenti al secondo.

Indicazione di fuori portata: OL

Portata: selezione automatica o manuale.

Altitudine: funzionamento ≤ 2000m

Temperatura di funzionamento: da 0 a +40 °C

Umidità relativa: da 0 a +30 °C: ≤ 75%; da +30 a +40 °C: ≤ 50%

Temperatura di immagazzinaggio: da -10 a +50 °C

Compatibilità elettromagnetica: In un Campo a radiofrequency di intensità parla 1 V/m = Precisione specificata ±5%

Pila: 9 V, 6F22, NEDA1604 o equivalente

Indicazione di pila scarica:

Dimensioni (P x L x A): 182 mm x 90 mm x 45 mm

Peso: circa 354 g con la pila installata.

1. Misure di tensione in corrente continua

Portata Risoluzione	one Precisione
400,0 mV 0,1 mV	±(0,8%+3 CIF. meno sig.)
4,000 V 1 mV		±(0,8%+1 CIF. meno sig.)40,000 V 10 mV
400,0 V 100 mV
600 V 1 V ±(1,0%+3 CIF. meno sig.)

Impedenza d'ingresso: circa 10 M;

(l'impedenza d'ingresso ≤ 3 GΩ eccetto alla portata di 400mVDC)

Protezione dai sovraccarichi: ± 600V

2. Misure di tensione in corrente alternata

Portata Risoluzione	one Precisione
400,0 mV 0,1 mV	±(1,2%+3 CIF. meno sig.)
4,000 V 1 mV		±(1,0%+3 CIF. meno sig.)40,000 V 10 mV
400,0 V 100 mV
600 V 1 V ±(1,2%+3 CIF. meno sig.)

Nota: selezione manuale della portata solo per la portata di 400,0 mV.

Impedenza d'ingresso: circa 10 MΩ

Risposta in frequenza: 45Hz 400Hz

AM-520-EUR: indicazione valore efficace (rms) rilevamento medio.

AM-530-EUR:vero valore efficace.

Protezione dai sovraccarichi: 600 V rms

3. Misure di resistenza

Portata Risoluzione	one Precisione
400,0 Ω 0,1 Ω ± (1,2%+2 CIF. meno sig.)
4,000 kΩ 1 Ω		±(1,0%+2 CIF. meno sig.)40,000 kΩ 10 Ω
400,0 kΩ	100 Ω
4,000 MΩ	1 kΩ	±(1,2%+2 CIF.edo sig.)
40,00 MΩ	10 kΩ	±(1,5%+5 CIF.edo sig.)

Portata di 400 Ω: Valore misurato = (Valore sul display - Valore di cortocircuito della sonda)

Tensione di circuito aperto: circa 0,5 V

Protezione dai sovraccarichi: 600 V rms

4. :Circuito chiuso/aperto :Misure su diodi

Portata	Risoluzione	Precisione
•••	0,1 Ω	La tensione di circuito aperto è parl a circa 0,5 V. Se la resistenza è > 150 Ω non viene emesso il segnale acustico. Se la resistenza è ≤ 10 Ω viene emesso il segnale acustico.
→	1 mV	La tensione visualizzata va da 0 a 2,0 V. La tensione normale è parti a circa 0,5 - 0,8 V per una giunzione PN al silicio.

Protezione dai sovraccarichi: 600 V

5. Misure di capacitéa

Portata Risoluzione Precisione
40,00 nF 10 pF
400,0 nF 100 pF
4,000 μF 1 nF
40,00 μF 10 nF ±(3%+5 CIF. meno sig.)
400,0 μF 100 nF ±(4%+5 CIF. meno sig.)
4000 μF 1 μF Solo per riferimento

Protezione dai sovraccarichi: 600 V

6. Misure di frequenza

Portata Risoluzione Precisione
10 Hz~10 MHz 0,01 Hz~0,01 MHz ±(0,1%)+4 CIF. meno sig.)

Protezione dai sovraccarichi: 600 V rms

7. Misure di corrente continua

Portata Risoluzione		one Precisione
μA	400,0 μA 0,1	μA	±(1,0%+2 CIF. meno sig.)
	4000 μA 1 μA
mA	40,00 mA 10	μA
	400,0 mA 0,1 mA
A	4,000 A 1 mA	μA	±(1,2%+3 CIF.edo sig.)
	10,00 A 10 mA

Protezione dai sovraccarichi:

Portata mA /μA: fusibile F1, 0,5 a 1000 V, a intervento rapido, (Φ6.3×32 mm)

Portata di 10 A: fusibile F2, 11 A a 1000V , a intervento rapido, ( 10× 38mm)

8. Misure di corrente alternata

Portata Risoluzione		one Precisione
μA	400,0 μA 0,1 μA		±(1,2%+3 CIF. meno sig.)
	4000 μA 1 μA
mA	40,00 mA 10 μA
	400,0 mA 0,1 mA
A	4,000 A 1 mA		±(1,5%+3 CIF.edo sig.)
	10,00 A 10 mA

Risposta in frequenza: 45Hz 400Hz

AM-520-EUR: indicazione rms rilevamento medio.

AM-530-EUR:vero valore efficace.

Protezione dai sovraccarichi:

Portata mA /μA: fusibile F1, 0,5 a 1000 V, a intervento rapido, (6.3x32 mm)

Portata di 10 A: fusibile F2, 11 A a 1000 V, a intervento rapido, (40x38 mm)

9. Misure di temperatura

Portata Risoluzione	one Precisione
-40 - 0 °C	0.1°C @ < 400°C %+3°C 1°C @ ≥ 400°C 5%+2°C	±(10%+4°C)
>0 - 100 °C ±(1,2
>100 - 1000 °C ±(2
-40 - 32 °F	0.1°F @ < 752°F %+6°F 1°F @ ≥ 752°F	±(20%+6°F)
>32 - 212 °F ±(1,8
>212 - 1832 °F ±(2,5

Protezione dai sovraccarichi: 600 V

Per misure di temperatura è necessario usare la termocoppia con sensore di temperatura tipo K (nichel-cromo).

MANUTENZIONE E RIPARAZIONI

Se il multimetro non funzione, controllare la pila, i cavi di misura ecc. e sostituire come necessario.

Rieseguire queste verifiche:

1. Sostituire i fusibili o la pila se il multimetro non funziona.
2. Rileggere le istruzioni per l'uso, per accertarsi di non avee compiuto operazioni sbagliate.

Verifica rapida sul fusibile da 0,5 A:

1. Girare il selettore sulla funzione .
2. Mettere in cortocircuito tra di loro i terminali ± V / /Hz e mA/μA.

Lettura della resistenza ≤ 1 MΩ: il fusibile è integro.

Lettura della resistenza "OL": il fusabile è aperto. Sostituirlo come specificato.

Verifica rapida sul fusibile da 10 A:

1. Girare il selettore sulla funzione .
2. Mettere in cortocircuito tra di loro i terminali / / / e A.

Lettura della resistenza ≤ 0,5 : il fusibile è integro.

Lettura della resistenza "OL": il fusabile è aperto. Sostituirlo come specificato.

mA μA
≤1M	○	OK
OL	……	③K
A
≤0.5Ω	←	OK
OL	←→	③K

Fatta eccezione per la sostituzione della pila, qualsiasi operazione di manutenzione o riparazione dello strumento deve essere eseguita esclusivamente presso un centro di assistenza autorizzato alla fabbrica o da altri personale di manutenzione qualificato.

Il pannello anteriore e l'involucro possono essere puliti con una soluzione di acqua e detergente neutro. Applicare in quantità moderata con un panno morbido e lasciare asciugare completamente prima dell'uso. Non utilizzato idrocarburi aromatici, benzina o solventi clorurati per la pulizia.

SOSTITUZIONE DELLA PILA E DEI FUSIBILI

AVVERTENZA

Per prevenir il rischio di folgorazione, lesioni personali o dati al multimetro:

Scollegare i cavi di misura prima di aprirle l'involucro.

Usare SOLO fusibili con portata, potere di interruzione, tensione e velocità di intervento specificati.

Per sostituire LA PILA procedere come segue:

1. Scollegare i cavi di misura dal circuito in prova.
2. Portare il selettore nella posizione OFF.
3. Togliere le viti che fissano il coperchio dello scomparto della pila e aprire il coperchio.
4. Rimuovere la pila e sostituirla con una pila da 9 V (6F22) o equivalente. Il coperchio dello scomparto della pila è costruito in modo che la pila debba essere inserita con la giusta polarità. Inserire la pila nel coperchio.
5. Riposizionare il coperchio e serrare la vita.

Alimentazione: pila da 9 V (6F22) o equivalente

Per sosituite I FUSIBILI procedere come segue:

1. Scollegare i cavi di misura dal circuito in prova.
2. Portare il selettore nella posizione OFF.
3. Aprire l'involucro après averne tolte le viti di fissaggio.
4. Rimuovere il fusabile apertosi e sostituirlo con uno nuovo rispondente alle specifiche.
5. Riposizionare l'involucro e sarrare le viti.

Portate dei fusibili

Terminale d'ingresso mA /μA: fusibile F1, 0,5 A a 1000 V, a intervento rapido, (6.3x32 mm)

Terminale d'ingresso da 10 A: fusabile F2, 11 A a 1000 V, a intervento rapido, (40x38 mm)

AM-520-EUR

AM-530-EUR

Multimetro digital

Manual de uso
