MANUALE UTENTE AM500EUR FLUKE

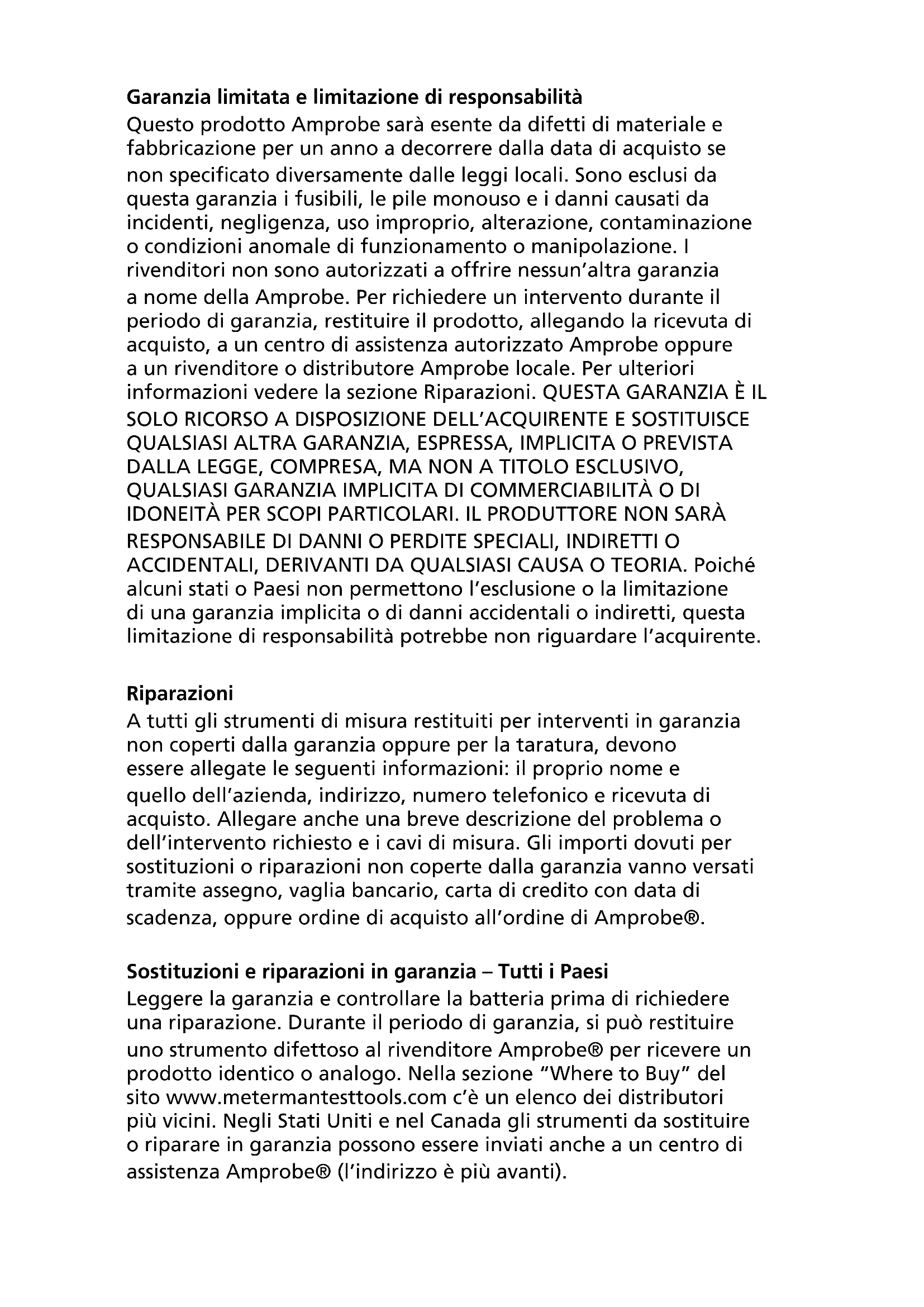

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sare esente da difetti di materiale e fabbricazione per un anno a decorrere alla data di acquire se non specificato diversamente delle leggi locali. Sono esclusi da但这a garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrirne nessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquire, a un centro di assistenza autorizzato Amprobe oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA è IL SOLO RICORSO A DISPOSITIONE DELL'ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITA O DI IDONEITA PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti,但这a limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia non coperti alla garanzia oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio name è quello dell'azienda, indirizzo, numero Telefonico e ricevuta di acquisto. Allegareancheuna breve descrizione del problema o dell'intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte alla garanzia vanno versatitramite assegno,vaglia bancario,carta di credito con data discadenza,oppure ordine di acquisto all'ordine di Amprobe®.

Sostituzioni e riparazioni in garanzia - Tutti i Paesi

Leggere la garanzia e controllare la batteria prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® per ricevere un prodotto identico o analogo. Nella sezione "Where to Buy" del sito www.metermantestools.com c'è un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostuire o riparare in garanzia possono essere inviatianche a un centro di assistenza Amprobe® (l'indirizzo è più avanti).

Sostituzioni e riparazioni non coperte alla garanzia - Stati Uniti e Canada

Se la riparazione non è coperta alla garanzia negli Stati Uniti e nel Canada, lo strumento va inviato a un centro di assistenza Amprobe®. Rivolgersi alla Amprobe® o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

Stati Uniti Canada

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Sostituzioni e riparazioni non coperte alla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti alla garanzia possono essere sostituiti dal rivenditore Amprobe® per unimporto nominale. Nella sezione "Where to Buy" del除去 www.metermantestools.com c'è un elenco dei distributori più vicini.

Recapito postale europeo*

Amprobe® Test Tools Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Germania

Tel.: [phone] - 0

www.beha-amprobe.com

*(Solo per corrispondenza – non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

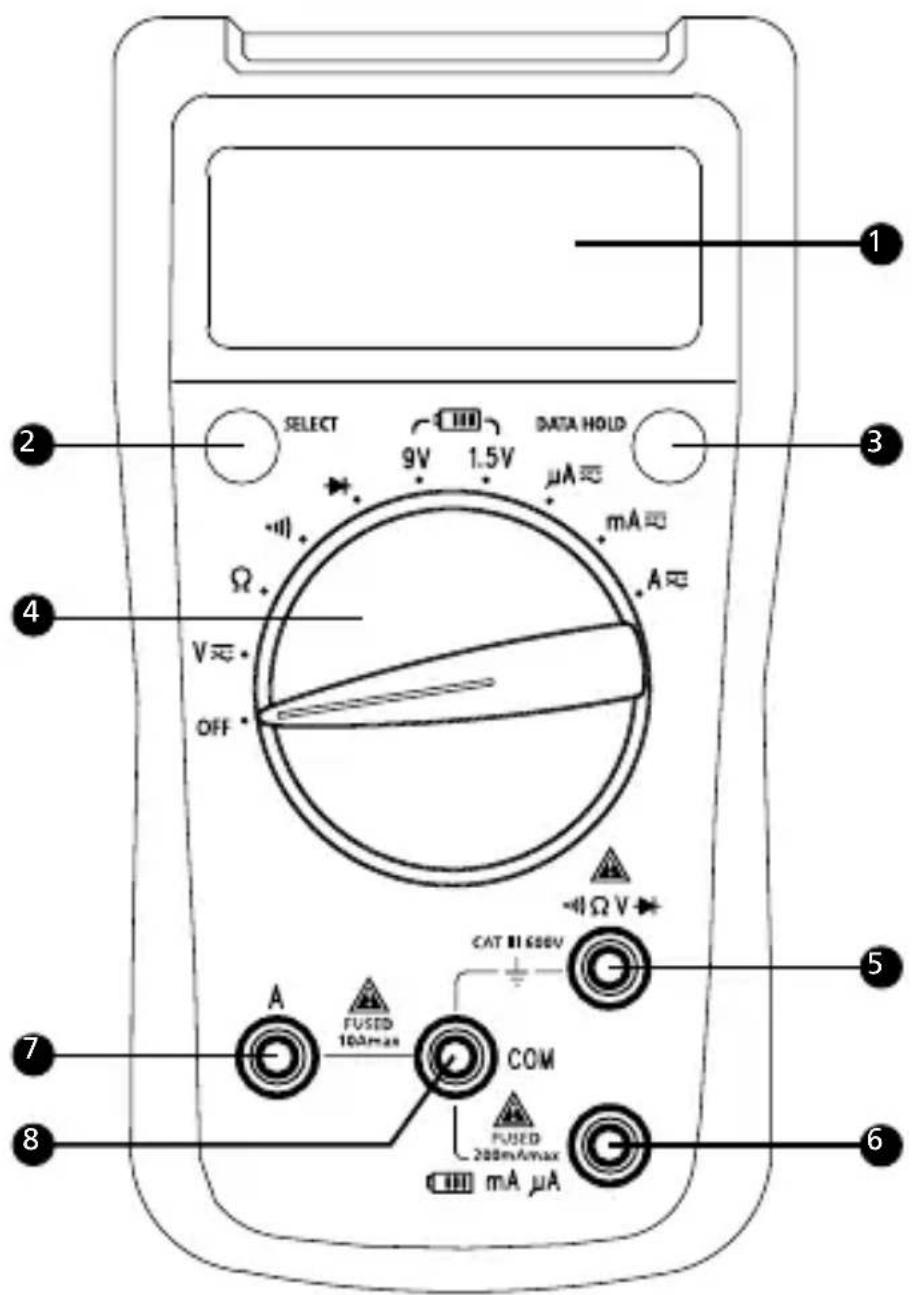

1 Display a cristalli liquidi
Pulsante DATA HOLD
2 Pulsante SELECT
4 Selettore rotativo
Terminale d'ingresso per misure di tensione, su diodi, resistenza e continuità
Terminale d'ingresso per la prova di pile e misure di corrente CA/CC in mA o A
7 Terminale d'ingresso per misure di corrente CA/CC fino a 10 A
8 Terminale COM (ritorno) per tutte le misure

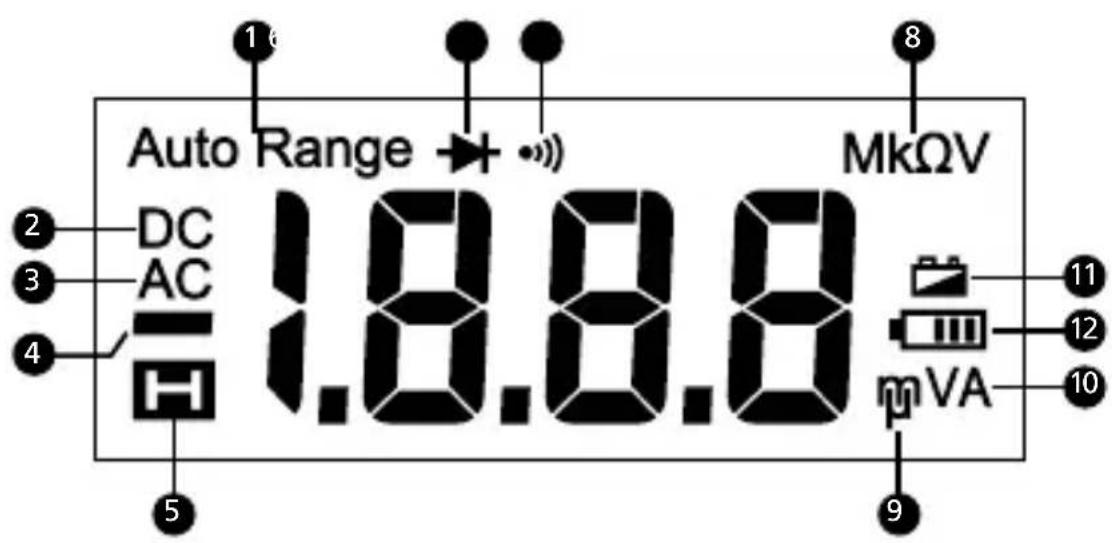

Elementi delle schermate

Il multimetro selezione la portata a cui corrisponde la risoluzione ottimale
2 Corrente continua
3 Corrente alternata
4 Lettura negativa
5 Tenuta dei dati
Misure su diodi
7 Misure di continuità
Unità di misura per misure di resistenza
Unità di misura per misure di tensione
10 Unità di misura per misure di corrente
11 Indicatore di bassa carica delle pile
12 Prova di pile

INDICE

SIBOLI 2

INFORMAZIONI SULLA SICUREZZA 2

DISIMBALLAGGIO E ISPEZIONE 4

CARATTERISTICHE 4

ESECUZIONE DELLE MISURE 5

Posizioni del selettore rotativo 5

Pulsante SELECT 6

Pulsante DATA HOLD 6

Spegnimento automatico 6

Misure di tensione in CA e CC 6

Misure di resistenza 7

Misure di continuità 7

Misure su diodi 8

Prova di pile. 8

Misure di corrente alternata e continua 9

DATI TECHNICI 10

MANUTENZIONE E RIPARAZIONI 14

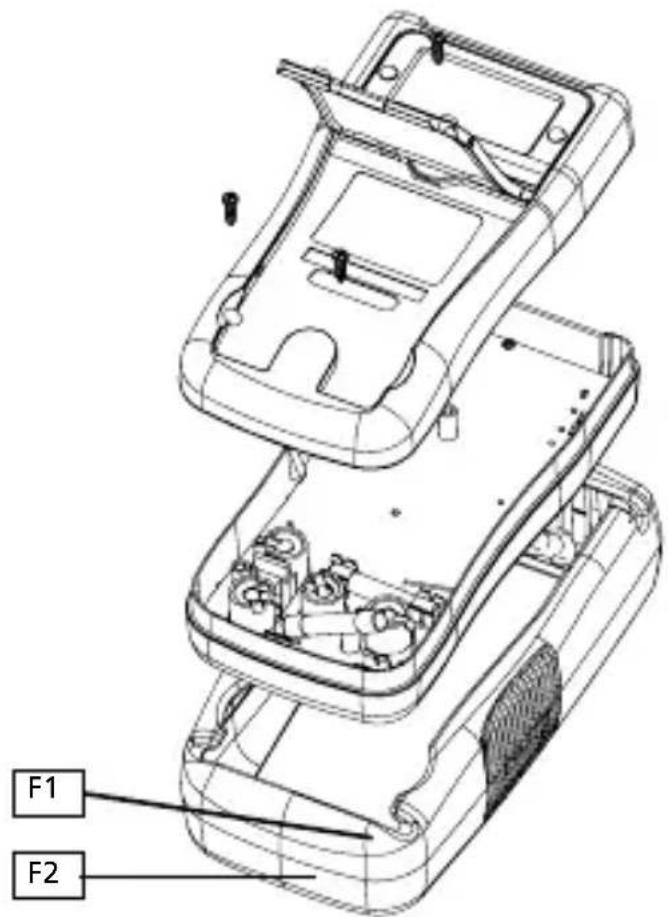

SOSTITUZIONE DELLE PILE E DEI FUSIBILI 15

SIBBOLI

Δ	Attenzione! Rischio di folgorazione.
Δ	Attenzione! Vedere la spiegazione nel manuale.
~	Corrente alternata (CA)
=	Corrente continua (CC)
□	L'apparecchio è protetto da isolamento doppio o rinsforzato
½	Terra (massa)
...	Segnalazione acustica
+	Pile
CE	Conforme alle direttive della Comunità Europea
△	Conforme alle norme australiane di pertinenza
SE US	Canadian Standards Association (NRTL/C)
×	Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati. Rivolgersi a una ditta di riciclaggio qualificata

INFORMAZIONI SULLA SICUREZZA

Il multimetro è conforme alle seguenti norme:
IEC/EN 61010-1 3rd Edition, UL61010-1 2nd Ed. e CAN/
CSA-C22.2 N. 61010-1-04 + CSA aggiornamento N. 1: 2008,
Categoria III 600 Volt, livello di inquinamento 2
IEC/EN 61010-2-030
IEC/EN 61010-2-31 per i cavi di misura
EMC IEC/EN 61326-1

"Questo prodotto è stato collaudato in bae ai requisiti di CAN/CSA-C22.2 No. 61010-1, seconda edizione, compresa la modifica 1, o una versione successiva dello stesso standard che incorporates lo stesso livello di requisiti di prova".

La Categoria III (CAT III) si riferisce a misure eseguite su impianti di edifici. Esempi di tali dispositivi: schede di distribuzione, interruptori automatici, cavi, barre di distribuzione, cassette di giunzione, commutatori, prese di corrente in impianti fissi, appearecchi per usi industriali

e alcuni altri apparecchi, ad esempio motori stazionari con connessione permanente all'impiano fisso.

Direttive CENELEC

Lo strumento è conforme alle norme CENELEC, direttiva sulla bassa tensione 2006/95/CE e direttiva relativa alla compatibilità elettromagnetica 2004/108/CE.

Avverenza. Leggere prima dell'uso.

• Per prevenire il rischio di folgorazione o lesions personali, seguire queste istruzioni e usare il multimetro solo come specificato nel presente manuale.
• Non usare il multimetro o i cavi di misura se sembrano danneggiati o se il multimetro non funziona correttamente. In caso di dubbi, fare controllare il multimetro dal servizio di assistenza.
• Usare sempre la funzione e la portata appropriate alla misura da eseguire.
• Prima di girare il selettore di funzione/portata, scollegare i cavi di misura dal circuito in prova.
• Verificare il funzionamento del multimetro misurando una tensionenota.
• Non applicare una tensione magiore di quella nominale, riportata sul multimetro, tra i terminali dello strumento o tra un qualsiasi terminale e la terra.
• Usare il multimetro con cautela per tensioni maggiori di 30 V CA (valore efficace), 42 V CA di picco o 60 V CC. Questi livelli di tensione comportano il rischio di folgorazione.
• Prima di eseguire una misura di resistenza, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.
• Non utilizzato il multimetro in presenza di vapore o gas esplosivi.
• Quando si usano i cavi di misura, tenere le dità dietro le apposite protezioni.
• Rimuovere i cavi di misura dal multimetro prima di aprir e involucro del multimetro o il coperchio dello scomparto delle pile.
• Se il multimetro viene utilizzato in un modo non specificato nel manuale dell'utente, la protezione fornita dall'apparecchio potrebbe risultare compromessa

La confezione delve contentere:

1 Multimetro AM-500-EUR
1 Coppia di cavi di misura
2 Pila alcalina ministilo (AAA) da 1,5 V (già installate)
1 Manuale d'uso

Se uno di questi articoli è danneggiato o manca, restituire l'intera confezione al punto di acquisito perché venga sostituita.

CARATTERISTICHE

Multimetro digitale di facile uso,concepto per uso domestico o per l'appassionato del fai da te. Utile durante I'installazione, la ricerca guasti o la riparazione di apparecchi di illuminazione,ventole,elettrodomestici o per la soluzione di problemi dell'impianto elettrico di un'automobile,grazie allafacilitye alla sicurezza offerte da un prodotto classificato CAT III 600 V.Utile per controllare la tensione di presede corrente, cavi di prolunga,batterie e altri circuiti elettrici.Un multimetro Amprobe di livello professionale che permette di lavorare in sicurezza per risolverve problemi di natura elettrica.

• Misure di tensione sono a 600 V CA/CC, correnti alternate/continue e resistenze
• Misure di continuità con segnale acustico
• Misure su diodi
• Tenuta dei dati
• Spegnimento automatico
• Avviso di bassa carica delle pile
• Sicurezza: CAT III 600 V

4 ！

1. Usare la funzione e la portata appropriate alla misura da eseguire.

2. Per prevenire il rischio di folgorazione, lesioni personali o dati al multimetro, prima di esquire una misura di resistenza o su un diodo, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

3. Collegare i cavi di misura:

4. Collegare il cavo di misura comune (COM) al circuito prima di collegare il cavo sotto tensione.

5. Dopo la misura, rimuovere dal circuito il cavo sulla tensione prima di rimuovere il cavo comune (COM).

6. Sul display compare il symbolo "OL" quando il valore da misurare è fuori portata.

Posizioni del selettore rotativo

Posizioni del selettore rotativo		Funzione di misura
V		Misure di tensione CA o CC (usare il pulsante SELECT per selezionare alternativamente CA o CC)
Ω		Misure di resistenza
→		Misure di tensione sulla giunzione di diodi PN
·		Misure di continuità
·III	9V	Perisure su pile a secco a tensione non superiore a 15 V CC
	1.5V	Perisure su pile a secco a tensione non superiore a 2 V CC
μA mA mA		Misure di corrente CA o CC (usare il pulsante SELECT per selezionare alternativamente CA o CC)
Pulsante	SELECT	Premerlo per selezionare le funzioni di misura alternative sul selettore rotativo.
	DATA HOLD	Ferma lagettura visualizzata.

Pulsante SELECT

Premere il pulsante giallo SELECT per selezionare le funzioni di misura alternative sul selettore rotativo.

Pulsante DATA HOLD

Premere il pulsante DATA HOLD per fermare lalettura visualizzata; premerlo di nuovo per riprendere il normale funzionamento.

Spegnimento automatico

Il multimetro si spegne automaticamente dopo circa 15 minuti di inattività.

Quando il multimetro è nella modalità di spegnimento automatico, premere il pulsante SELECT o DATA HOLD per riprenderere il normale funzionamento.

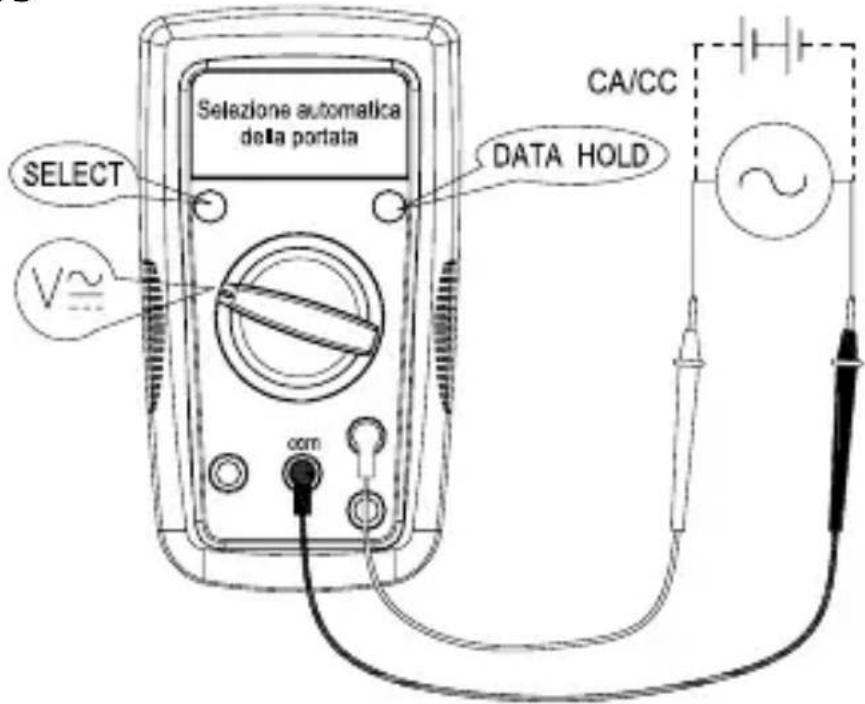

Misure di tensione CA e CC

Premere il pulsante SELECT per selezionare la funzione misure di tensione in corrente continua.

Non collegare lo strumento a una tensione CA o CC maggiore di 600 V.

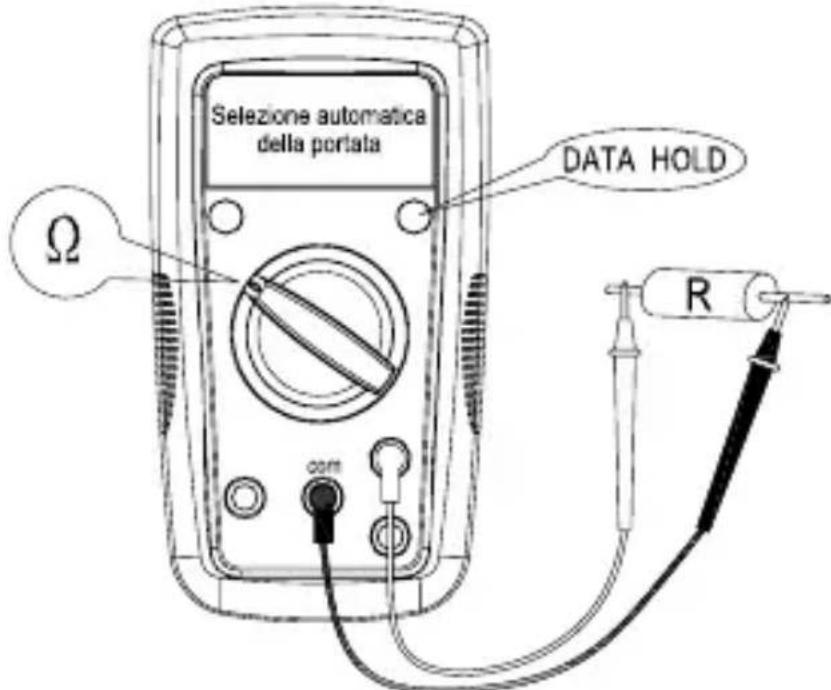

Misure di resistenza

Prima di eseguire una misura di resistenza, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

Nota: quando si misurano resistenze elevate (> 1 MΩ), possono trascorrere alcuni secondi prima che lalettura si stabilizzi.

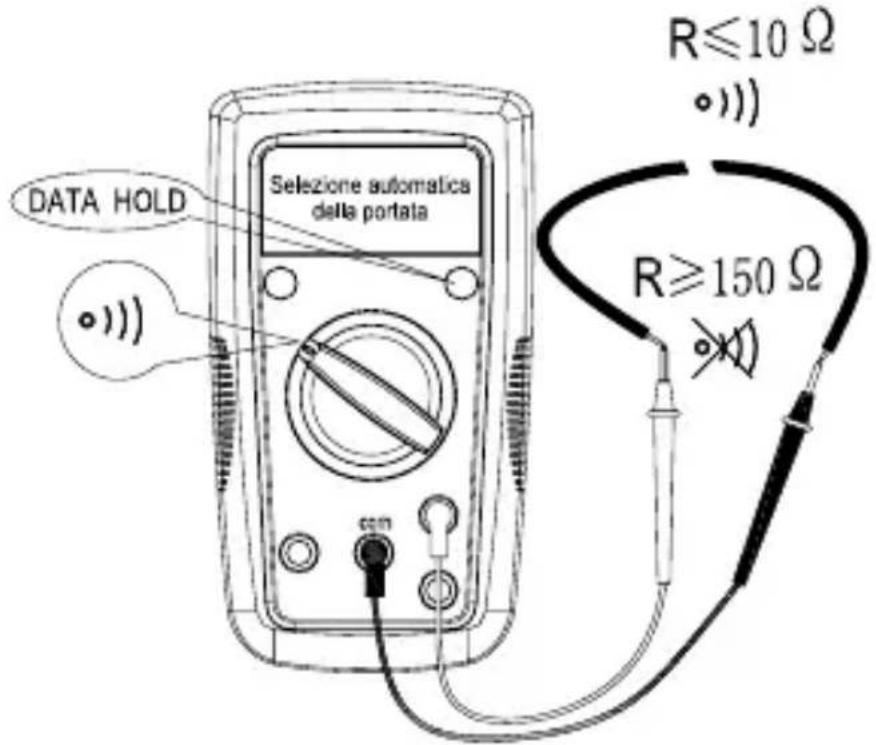

Misure di continuità

Prima di eseguire una misura di continuità, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

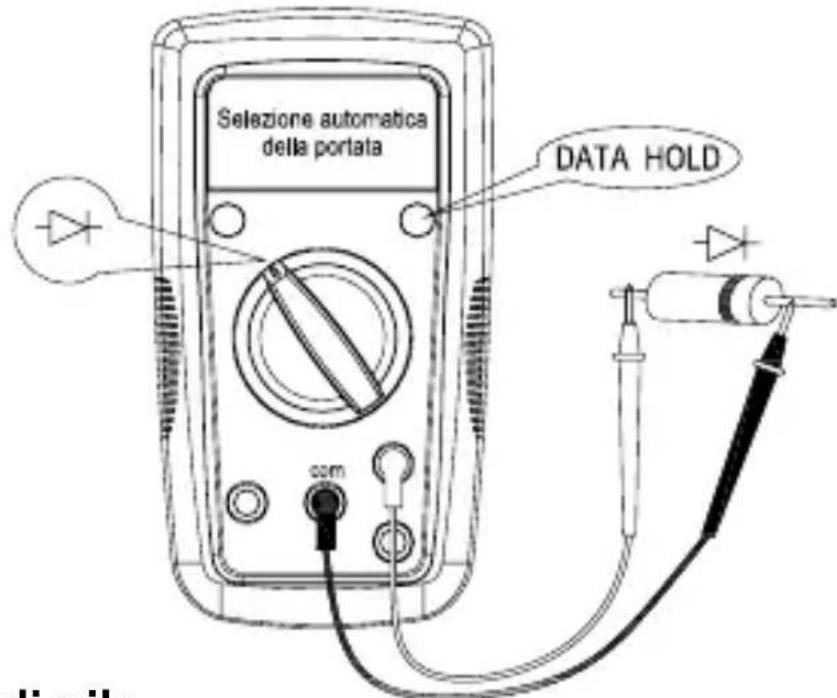

Misure su diodi

Prima di eseguire una misura su un diodo, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

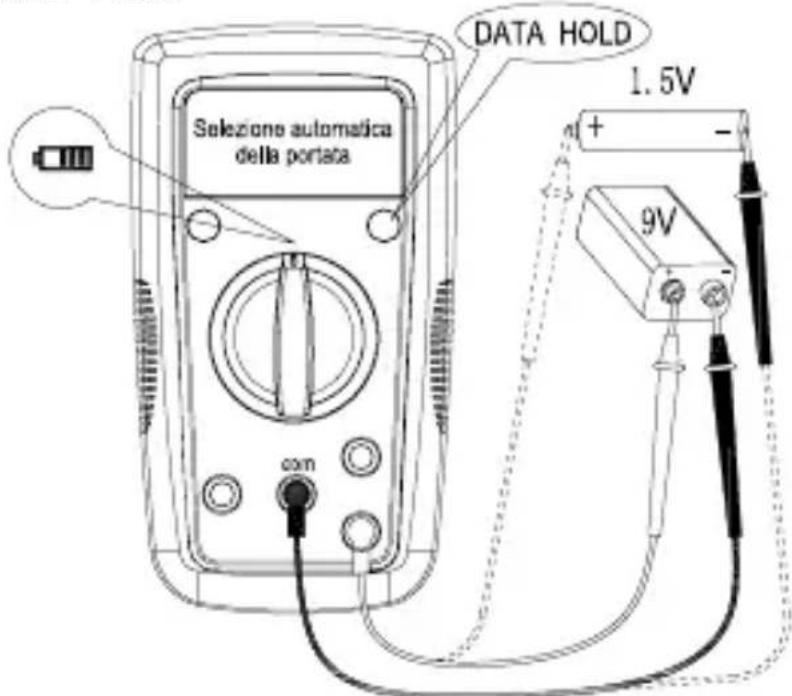

Prova di pile

Applicando un generatore di tensione o collegando un tipo di pila sbagliato in modalità di prova di pile si possono causare infortuni o danni al multimetro.

La portata di 1,5 V per lepile si riferisce a una pila a secco con tensione non superiore a 2 V CC. Il carico resistivo è parsi a circa 30 Ω.

La portata di 9 V per lepile si riferisce a una pila a secco con tensione non superiore a 15 V CC. Il carico resistivo è paria circa 1 kΩ.

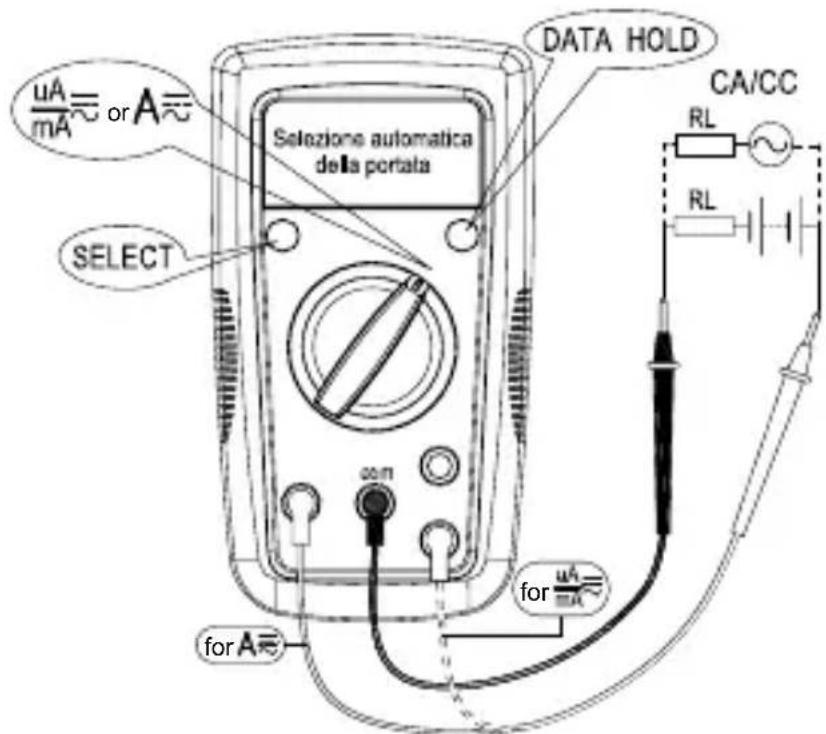

Misure di corrente alternata e continua

Premere il pulsante SELECT per selezionare la funzione misure di corrente continua.

Per prevenire infortuni e/o danni al multimetro:

1. Non tentare di eseguire una misura di corrente in un circuito quando la differenza di potenziale a circuito aperto rispetto alla massa di terra supera 600 V.
2. Selezionare la funzione e la portata appropriate alla misura da eseguire.
3. Non collegare i cavi di misura in parallelo a un circuito quando sono collegati ai terminali per misure di corrente.
4. Collegare i cavi di misura al corretto terminale di corrente A/mA A e al circuito in prova prima di alimentare quest'ultimo.
5. Per la gamma di corrente da 8-10 A, non misurare la corrente per altri 20 minuti. Attendere 10 minuti prima di effettuire un'altra misurazione
6. Dopo la misura, disinserire dall'alimentazione il circuitto in prova prima di scollegare daesso i cavi di misura.

Temperatura ambiente: 23 ± 5^ C

Umidità relativa: ≤ 75%

Precisione: ± (\% dellagettura ^+ cifre)

Tensione massima tra il terminale di ingressso e la massa di terra: 600 V CA (valore efficace) o 600 V CC

Fusibile per l'ingresso mA A:

0,5 A, H 700 V a intervento rapido, 6.3 × 32 ~mm

Fusibile per l'ingresso 10A:

10 A H 660 V a intervento rapido, 6.3 × 32 ~mm

Massimo valore sul display: 1999, aggiornato da 2 a 3 volte al secondo

Indicazione di fuori portata: OL

Portata: selezione automatica

Altitudine: funzionamento ≤ 2000m

Temperatura di funzionamento: da 0 a +40 °C

Umidità relativa: da 0 a +30 °C: ≤ 75%; da +30 a +40 °C: ≤ 50%

Temperatura di immagazzinaggio: da -10 a +50 °C

Compatibilità elettromagnetica: In un Campo a

radiofrequency di intensità pari a 1 V/m = Precisione specificata ±5%

Alimentazione: due pile alcaline ministilo (AAA) da 1,5 V o equivalenti

Indicazione di pile scariche:

Dimensioni (P x L x A): 150 mm x 83 mm x 40 mm

Peso: circa 290 g con le pile installate

1. Misure di tensione in corrente continua

Portata Riso	luzione Precisione
200,0 mV 0,1	mV ± (0,8% + 3	cifre)
2,000 V 1 mV		± (0,8% + 1 cifra)20,00 V 10 n
200,0 V 100	mV
600 V 1 V ±	(1,0% + 3 CIFre)

Impedenza d'ingresso: circa 10 MΩ; (impedenza

d'ingresso >3 GΩ per la portata CC 200 mV)

Protezione dai sovraccarichi: 600 V CC o CA (valore efficace).

2. Misure di tensione CA

Portata Risoluzione Precisione
2,000 V 1 mV		± (1,0% + 3 cifre)20,000 V 10 nV
200,0 V 100 mV
600 V 1 V ± (1,2% + 3 cifre)

Impedenza d'ingresso: circa 10 MΩ

Risposta in frequenza: 45Hz 400Hz

Protezione dai sovraccarichi: 600 V CC o CA (valore efficace)

3. Misure di resistenza

Portata Risoluzione Precisione
200,0 Ω 0,1	Ω	± (1,2 % + 5 cifre) a ≤5Ω ± (1,2 % + 3 cifre) a >5Ω
2,000 kΩ 1 Ω		± (1,0% + 2 cifre)20,00 kΩ 10
200,0 kΩ 100 Ω
2,000 MΩ 1	kΩ ± (1,2% + 2 CIFre)
20,00 MΩ 10	kΩ ± (1,5% + 5 CIFre)

Portata di 200 Ω: Valore misurato = (Valore sul display) - (Valore di cortocircuito del cavo di misura)

4. :Continuità :Misure su diodi

Portata	Risoluzione	Precisione
	0,1 Ω	La tensione di circuito aperto è pari a circa 0,5 V. Se la resistenza è >150 Ω non viene emesso il segnale acustico. Se la resistenza è ≤10 Ω viene emesso il segnale acustico.
	1 mV	La tensione di circuito aperto è pari a circa 1,5 V. La tensione normale è pari a circa 0,5 - 0,8 V per una giunzione PN al silicio. 11 < Resistenza < 150......Non specificata.

Protezione dai sovraccarichi: 600 V

5. Prova di pile

Portata Risoluzione Precisione
1,5 V	10 mV ± (10% + 3 cifre)
9 V

Protezione dai sovraccarichi:

Fusibile F1, 0,5 A, H 700 V a intervento rapido, 46.3 × 32mm Per la portata di 1,5 V: il carico resistivo èEDI a circa 30 Ω Per la portata di 9 V: il carico resistivo èEDI a circa 1 kΩ

6. Misure di corrente continua

Portata Risoluzione Precisione
μA	200,0 μA 0	1 μA	± (1,0% + 2 cifre)
	2000 μA 1	μA
mA	20,00 mA	10 μA
	200,0 mA 0	1 mA
A	2,000 A 1	mA	± (1,2% + 3 cifre)
	10,00 A 10	mA

Protezione dai sovraccarichi:

Ingresso mA /μA:

Fusibile F1, 0,5 A, H 700 V a intervento rapido, 6.3 × 32mm

Ingresso 10 A:

Fusibile F2, 10 A H 600 V a intervento rapido, 6× 25mm

7. Misure di corrente alternata

Portata Risoluzione Precisione
μA	200,0 μA 0,1 μA		± (1,2% + 2 cifre)
	2000 μA 1 μA
mA	20,00 mA 10 μA
	200,0 mA 0,1 mA
A	2,000 A 1 mA		± (1,5% + 3 cifre)
	10,00 A 10 mA

Risposta in frequenza: 45Hz 400Hz

Protezione dai sovraccarichi:

Ingresso mA /μA:

Fusibile F1, 0,5 A, H 700 V a intervento rapido, 6.3 × 32mm

Ingresso 10 A:

Fusibile F2, 10 A H 600 V a intervento rapido, x 25mm

Se il multimetro non funzione, controllare le pile, i cavi di misura ecc. e sostuire come necessario.

Rieseguire queste verifiche:

1. Sostituire i fusibili o le pile se il multimetro non funziona.
2. Rileggere le istruzioni per l'uso, per accertarsi di non avee compiuto operazioni sbagliate.

Fatta eccezione per la sostituzione delle pile, qualsiasi operazione di riparazione del multimetro deve essere eseguita esclusivamente presso un centro di assistenza autorizzato o da altri personale di manutenzione qualificato.

Il pannello anteriore e l'involucro possono essere politi con una soluzione di acqua e detergente neutro.

Applicare in quantità moderata con un panno morbido e lasciare asciugare completamente prima dell'uso.

Non utilizzare idrocarburi aromatici, benzina o solventi. clorurati per la pulizia.

AVVERTENZA

Per prevenire il rischio di folgorazione, lesioni personali o danni al multimetro: scollegare i cavi di misura prima di aprire l'involucro. Usare SOLO fusibili con portata, potere di interruzione, tensione e velocità di intervento specificati.

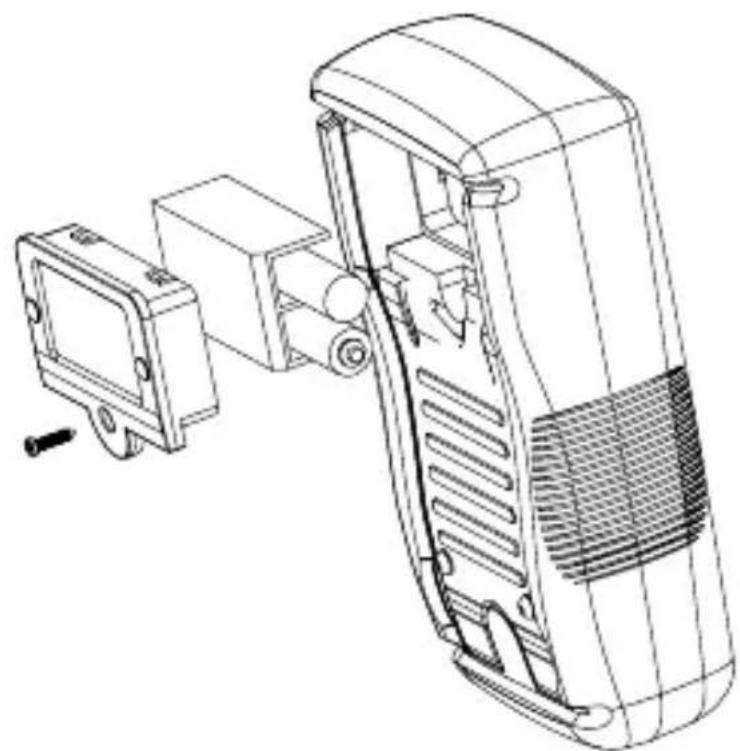

Per sosituire LE PILE procedere come segue:

1. Scollegare i cavi di misura dal circuito in prova.
2. Portare il selettore nella posizione OFF.
3. Togliere la vite che fissa il coperchio dello scomparto delle pile e aprire il coperchio.
4. Rimuovere le pile e sostituirle con due pile alcaline ministilo (AAA) da 1,5 V o equivalenti. Prestare attenzione ai segni che indicano la polarità.
5. Riposizionare il coperchio e serrare la vite.

Pile: due pile alcaline ministilo (AAA) da 1,5 V o equivalenti.

Per sosituire IL FUSIBILE procedere come segue:

1. Scollegare i cavi di misura dal circuito in prova.
2. Portare il selettore nella posizione OFF e rimuovere il guscio.
3. Togliere le viti che fissano l'involucro e après quest'ultimo.
4. Rimuovere il fusabile apertosi e sostuirlo con uno nuovo rispondente alle specifiche.
5. Riposizionare l'involucro e serrare le viti.

Fusibili:

Ingresso mA /μA:

Fusibile F1, 0,5 A, H 700 V a intervento rapido, 6.3 × 32 ~mm

Ingresso 10 A:

Fusibile F2, 10 A H 600 V a intervento rapido, x 25mm

AM-500-EUR Multimetro digital

Manual de uso
