BRUGSANVISNING AM520 FLUKE

For a unngå personskade eller skade på mäleren skal du ikke på fore spentning over 600 V AC eller 600 V DC.

For a unngå personskade eller skade på mäleren skal du ikke paføre spentning over 600V.

Måling av temperatur ^ C / ^

4 ！

Lydsignalet hores nár den paviste spennen er ≥ 90V , og lydsignalet forblir pa. Avstanden mellom ledningen og maleren skal vare ≤ 8mm

#

Område	Oppløsning	Nøyaktigkeit
•••	0,1 Ω	Åpen kretsspenning er rundt 0,5 V.Motstand > 150 Ω; lydsignal høres ikke.Motstand ≤ 10 Ω. Du hører lydsignal.
→•	1mV	Visningsområdet er 0 V til 2,0V. Normal penning er rundt 0,5 V til 0,8 V for silisium-PN-overgang.

Overbelastningsvern: 600V

5. Kapasitansmåling

Overbelastningsvern: 600V

Område Oppløsning Nøyaktigabet
40,00 nF 10 pF ± (3 % + 10 LSD) i REL- status
400,00 nF 100 pF	± (3 % + 5 LSD) i REL-status
4,000 μF 1 nF
40,00 μF 10 nF ± (3 % + 5 LSD)
400,0 μF 100 nF ± (4 % + 5 LSD)
4000 μF 1 μF Kun for referanse

6. Frekvensmåling

Overbelastningsvern: 600 V effektivverdi

Område Oppløsning Nøyaktighem
10 Hz–10 MHz 0,01Hz~0,01MHz ± (0,1 % + 4 LSD)

7. Likestrømsmåling

Overbelastningsvern:
mA- μA-område:F1-sikring, 0,5 A H 1000 V rask sikring, ( 6,3× 32) mm
10 A-område:F2-sikring, 11 A H 1000 V rask sikring, ( 0× 38) mm

Område Oppløsning Nøyaktigabet
μA	400,0 μA 0,1 μA		± (1,0 % + 2 LSD)
	4000 μA 1 μA
mA	40,00mA 10 μA
	400,0mA 0,1 mA
A	4,000A 1mA		± (1,2 % + 3 LSD)
	10,00A 10mA

Dersom maleren ikke fungerer, kontrollerer du batteri, proveledninger, osv., og bytt om nødvendig.

Motstandsmåling ≤ 1 MΩ:sikringen er OK

Motstandsmåling ≤ 0,5 Ω:sikringen er OK.

Koble fra prveledningene f\r~ du apnerdekselet.

Bruk KUN sikringer med angitt strømstyrke, avbrudd, spelning, og hastighet.

Folg donne fremgangsmåten for但它 av BATTERI:

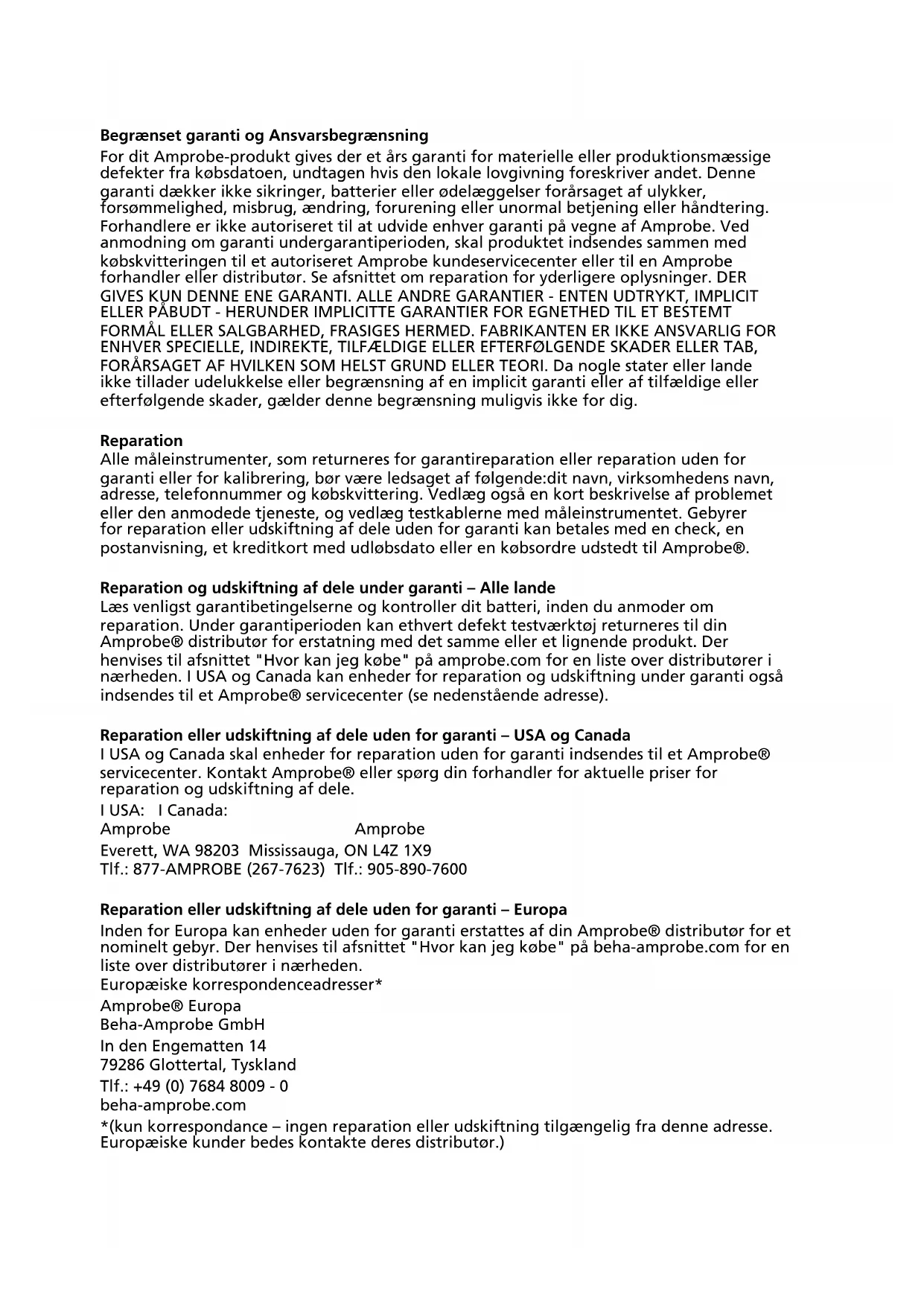

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-product gives der et ars garanti for materielle eller produktionsmaessige defekter fra kobsdatoen, undtagen hvis den lokale lovgivning foreskriver andet. Denne garanti dækker不解ik sikringer, batterier erderaeggelser forarsaget af ulykker, forsommelighed, misbrug, endring, forurening erler unnormal betjening erler handtering. Forhandlere er不解 autorisert til at udvide enhver garanti pa vegne af Amprobe. Ved anmodning om garanti undergoantiperioden, skal produktet indsendes sammen med kobskvitteringen til et autorisert Amprobe kundeservicecenter erler til en Amprobe forhandler erler distributor. Se afsnittet om reparation for yderligere oplysninger. DER GIVES KUN DENNE ENE GARANTI. ALLE ANDRE GARANTIER - ENTEN UDTRYKT, IMPLICIT ELLER PABUDT - HER UNDER IMPLICITTE GARANTIER FOR EGNETHD TIL ET BESTEMT FORMAL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHVVER SPECIELLE, INDIREKTE, TILFAELDIGE ELLER EFTERFOLGENDE SKADER ELLER TAB, FORARSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da nogle stater erler lande ikke tillader udelukkelse erller begraensning af en implicit garanti erler af tilfaeldige erler afterfolgende skader, gelder denne begraensning muligvis不解 icke for dig.

Reparation

Alle malenstrumenter, som returneres for garantireparation aller reparation ut den for garanti ellr for kalibrering, bør vare ledsaget af folgende:dit navn, virksomhedens navn, adresse, Telefonummer og kobskvittering. Vedlaeg ogsa en kort beskrivelse af problemet ellr den anmodeede tjeneste, og vedlaeg testkablerne med malenstrumentet. Gebyrer for reparation ellr udskiftning af dele ut den for garanti kan betales med en check, en postanvisning, et kreditkort med udlobsdato ellr en kobsordre udstedt til Amprobe®.

Reparation og udskifting af dele under garanti - Alle lande

Læs venligst garantibetingelserne og kontROLLER dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Amprobe® distributør for erstatning med det samme eller et lignende produit. Der henvises til afsnittet "Hvor kan jeg kobe" på amprobe.com for en liste over distributør iærheden. I USA og Canada kan eheder for reparation og udskiftning under garanti øgså indsendes til et Amprobe® servicecenter (se nedenstående adress).

Reparation eller udskiftning af dele.uden for garanti - USA og Canada

I USA og Canada skal encheder for reparation.uden for garanti indsendes til et Amprobe® servicecenter. Kontakt Amprobe® eller sporg din forhandler for aktuelle priser for reparation og udskiftning af dele.

I USA: I Canada:

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

TIf.: 877-AMPROBE (267-7623) TIf.: 905-890-7600

Reparation aller udskiftning af dele.uden for garanti - Europa

Inden for Europa kan enheder Eden for garanti erstattes af din Amprobe® distributør for et nominelt gebyr. Der henvises til afsnittet "Hvor kan jeg kobe" på beha-amprobe.com for en liste over distributører iærheden.

Europaeiske correspondenceadresser*

Amprobe® Europa

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

beha-amprobe.com

*kun correspondence - ingen reparation ell erudskiftning tilgengelig fra donne adresse.

Europaeiske kunder bedes kontakte deres distributør.)

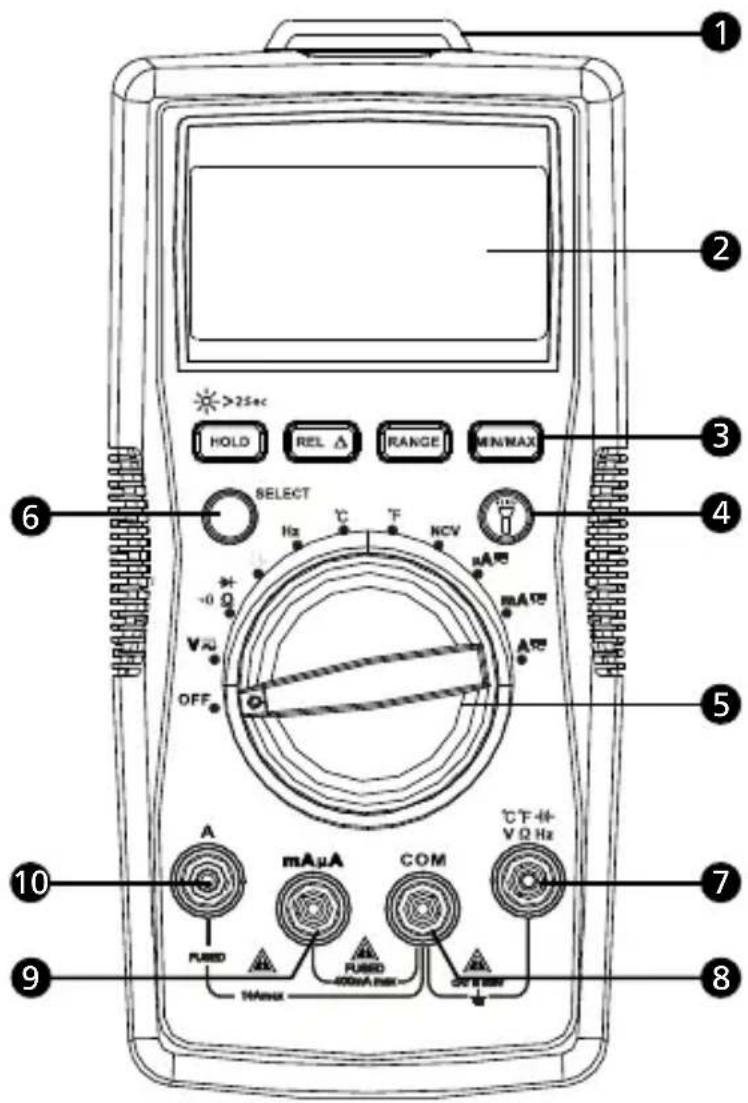

1 Lommelygte
4 Knap til lommelygte
2 LCD-skaerm
Drejeomskifter
3 Funktionskapper
Knappen SELECT til valg af Funktion
Indgangsterminal for maling af spending, diode, kapacitet, modstand, kontinuitet og temperatur
COM-terminal (retur) for alle malinger
Indgangsterminal for maling af AC/DC mA/uA
10 Indgangsterminal for måling af AC/DC A op til 10 A

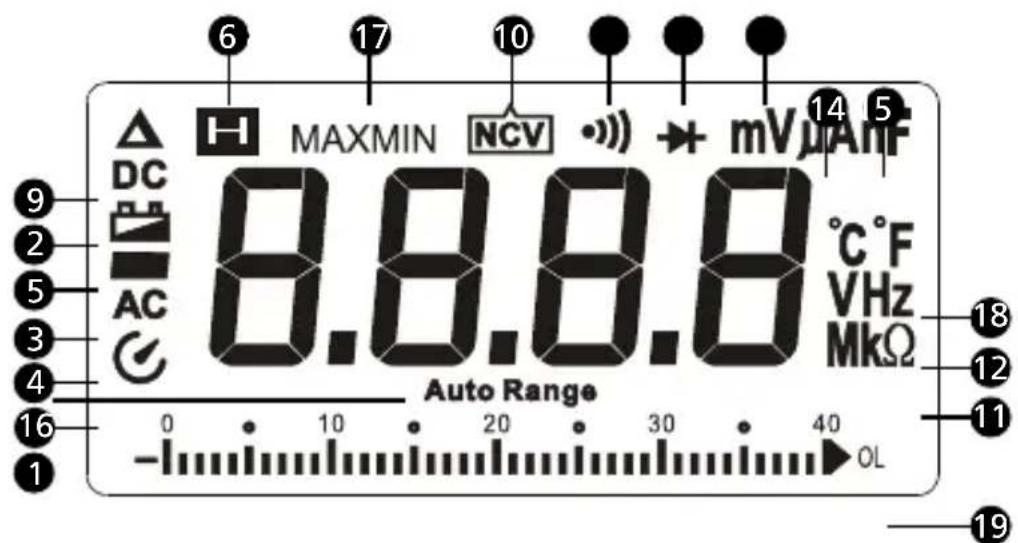

Skaerm

1 Maleinstrumentet vælger området med den bedste oploşning
2 Jævnstrøm
3 Negativ aflaesning
4 Vekselstrøm
5 Indikator for lavt batteri
Lagring af data
Diodetest
8 Kontinuitetstest
Relativ nul-tilstand
10 Non-kontakt spænding
11 Maleenheder for modstandstest
12 Maleenheder for frekvenstest
13 Maleenheder for spandingstest
14 Maleenheder for strømtest
15 Maleenheder for kapacitetstest
16 Automatism slukning
17 Maksimum/minimum aflaesning hukommelse
18 Maleenheder for temperaturtest
19 Analog visning af søjlegraf

INDHOLD

SYMBOL 2
SIKKERHEDSOPLYSNINGER 2
UDPAKNING OG INSPEKTION 3
FUNKTIONER 4
UDFORE MÄLINGER 5

Måling at AC og DC spænding. 6
Måling at AC og DC strøm. 7
Måling af modstand 8
Måling af kontinuitet 9
Måling af diode. 9
Måling af kapacitet. 10
Måling af frekvens 10
Måling af temperatur ^ C / ^ F 11
Non-kontakt spænding detekteringstilstand. 12

SPECIFICATIONER 13
VEDLIGEHOLDELSE 16
UDSKIFTNING AF BATTERIER OG SIKRING 17

SYMBOLER

4	Advarel! Risiko for elektrisk stød.
1	Advarel! Der henvises til forklaringen i++,++, brugervejledning.
~	Vekselstrøm (AC)
-	Jævnstrøm (DC)
	Apparatet er beskyttet med dobbelt isolering aller forstørket isolering
=	Jord (asse)
	Hørlig tone
	Batteri
CE	Opfylder kravene i de europæiske direktiver
	Overholder relevante australske standarder
US	Canadian Standards Association (NRTL/C)
	Dette produit på++,++, bortskaffes som usorteret husholdningsaffald. Skal bortskaffes ved et kvalificeret genbrugscenter.

SIKKERHEDSOPLYSNINGER

Spændingstesteren opfylder kravene i:

IEC/EN 61010-1 3. udgave, UL61010-1 2. udgave og CAN/CSA C22.2 nr. 61010.1-0.92 til kategori III 600 V, forureningsgrad 2

IEC/EN 61010-2-030

IEC/EN 61010-2-31 for terminaler

EMC IEC/EN 61326-1

Målingskategori III (CAT III) er for målinger, der udføres i bygningsinstallationer. Der vises eksempler på målinger på distributionstavler, hovedafbrydere, ledningsføring, herunder kabler, bus-bars, forbindelsesbokse, kontakter, stikkontakter i faste installationer samt udstyr til industriel brug og andre apparater, f.eks. stationære motorer med permanent tilslutning til faste installationer.

Målingskategori II (kategori II) er for mälinger udfør på kredsløbet, som er direkte forbundet til lavspændingsinstallationen. Der vises eksempler på mälinger på husholdningsapparater, transportabelt værktøj og lignende udstyr.

Advarsel: Laes inden ibrugtagning

• Følg disse anvisninger for at undgå elektrisk stød eller personlige kvæstelser, og brug kun@maleinstrumentet som specificeret i denen brugervejledning.
• Brug/DDM M@leInstrumentet ererterminalerne, hvis de er beskadigede erherhvis maleinstrumentet ikke virker korrekt. Hvis du er i tvivl, bcr du fmauleinstrumentet kontrolleret af en servicetekniker.
• Brug alto de korrekte Funktioner og moleområder.
• Inden du drejer på drejeomskifteren for valg af Funktionsområde, skal du frakoble terminalerne fra kredsløbet.
• Kontroller@maleinstrumentets drift ved at malen kendt spændingskilde.
• Tilfør ikke mere end den nominelle spænding, som markeret på@maleinstrumentet, imellem terminalerne eller imellem haver terminal og jord.
• Udvis forsigtighed, nár du arbejder med spændinger på over 30 V AC rms, 42 V AC spids eller 60 V DC. Disse spændinger udgør en risiko for elektrisk stød.
• Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.
• Brug/DD: Måleinstrumentet i områder med eksplosie gasser eller damp.
• Når du bruger terminalerne, skal du holde fingre ne bagved fingerbeskyttelsen.
• Fjern terminalerne fra måleinstrumentet, inden du abner måleinstrumentets cabinet eller batteridaekslet.

UDPAKNING OG INSPECTION

Din forsendelsespakke skal indeholde:

1 Brugervejledning
1 Bæretaske

Hvis nogle dele er beskadiget aller mangler, skal du returnere den komplette pakke til stedet, hvor du kobe det for at få erstattet pakken.

FUNKTIONER

AM-520-EUR er designet til HVAC-anvendelse med nøglefungtioner, som f.eks. måling af temperatur, fejlsøgning af mikroampere til flammesensoren og måling af kapacitet for at kontrollere kondensatorer for start af motorer. AM-520-EUR maler et komplet område af elektriske parametre og har en indbygget lommelygte, en "tredjahands" holder og VoltTect non-kontakt detektering af spændinger. Sikkerhedsklasse kategori III 600 V.

AM-530-EUR er et fuldt udstyret multimeter til den professionelle elektriker. Mål og kontROLLER tilstedeværelse af spænding for at forbinde apparatet ellertil at udføre reparatoner, kontROLLER ny ledningsføring, kontROLLER kontinuitet af elektriske forbinderser, identificer ødelagte sikringer, fejlsøge motorer ullkontroller transformatorer. AM-530-EUR er udstyret med en sensor til måling af virkelig rms spændinger præcist på systemer, som berøres af harmoniske signaler; den indbyggede lommelygte gør det muligt at identificere farven af ledninger ved arbejder ved tatsächlig belysning, en "tredjahands" holder og non-kontakt detektering af spænding. Sikkerhedsklasse kategori III 600 V.

• Målinger: Spænding op til 600 V AC og 600 V DC, AC/DC-strøm, modstand, frekvens, kapacitet, temperatur.
  Frekvens, kapacitet, driftscyklus for fejlsøgning

• Specielle Funktioner:

• Non-kontakt detektering af spænding

• Hørbar kontinuitet

• Diodetest

• Baggrundsbelyst LCD-skærm med analog søjlegraf

• Begivenheder:

Lagring af data
-MAKS/MIN hukommelse
- Relativ nul-tilstand

• Indbygget arbejdslys (lommelygte)
• Plads til opbevaring af terminaler og "tredjehandsholder"
• Automatisk aller manuel område
• Automatisk slukning
• Advarsel ved lavt batteriniveau
• Velcro-rem til at ophænge et maleinstrument
• Sikkerhed: Kategori III 600V

4 ！

1. Brug de korrekte Funktioner og moleomrader.
2. For at undgå elektrisk stød, personlige kvæstelser eller beskadigelse af mæleinstrumentet, skal du frakoble strømkredslobet og aflade alle højspændingskondensatorer inden udførelse af måling af modstand og diode.

3. Sādan forbinder du terminalerne:

4. Forbind common (COM) terminalen til kredsløbet, inden du forbinder den strømførende ledning.

5. After måling skal du fjerne den strømførende ledning, inden du fjerner common (COM) terminalen fra kredsløbet.

6. Der vises et symbol "OL" på LCD-skærmen,ningar malingen går uten for området.

Positioner af drejeomskifter

Positioner af drejeomskifter	Målingsfunktion
V ≈	Måling af AC- eller DC-spænding (brug knappen SELECT til at skifte til AC eller DC).
Ω	Måling af modstand
→+	Måling af spænding af diode PN-forbindelse
●●●	Måling af kontinuitet
+/-	Måling af kapacitet
Hz Måling	af frekvens
°C °F Måling	af temperatur
NCV Non-kon	kontakt spænding
μA mA mA A	Måling af AC-ller DC-strøm (brug knappen SELECT til at skifte til AC eller DC).

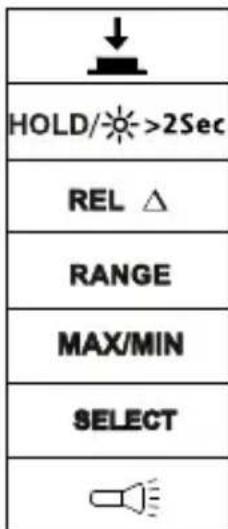

Funktionsnapper

Trykknap Målingsfunktion
SELECT	Skift imellem AC aller DC. Tryk på den gule knap SELECT til valg af Funktion for at vælgge andre@målefungkctioner på drejeomskifteren.
HOLD / >2sec	Skærmen fast fryser den aktuelle aflæsning/Tryk i 2 sekunder for at tænde for baggrundslys for LCD-skærmen.
REL Δ	Relativ nul-tilstand
OMRÅDE	Skift imellem manuel eller automatisk område.Standardindstilling er automatisk område. Tryk påknappen for at skifte til manuelt område (valgbareoploşninger). Tryk i 2 sekunder for at vende tilbage tilautomatisch område.
MAKS/MIN	Maksimum/minimum aflæsning hukommelse.
	Lommelygte

Tryk på for at aktivere Funktionen ved den relevante drejeomskifterfung.

Automatisk slukning

Automatisk slukning:After ca. 15 minute.

När mäleinstrumentet er i tilstanden automatisk slukning, skal du trykke på en vilkårlig knap for at genoptage normal drift.

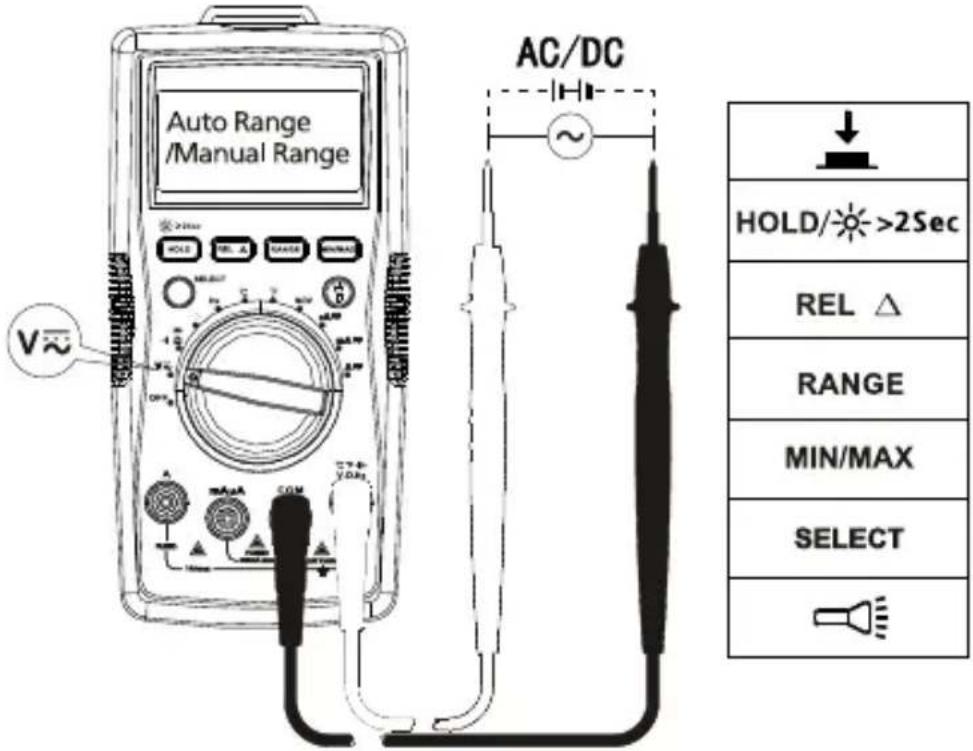

Måling at AC og DC spænding

Tryk på knappen SELECT for at vælge funktionen til måling af AC- eller DCstrøm.

For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet,omaly du ikke tilføre spændinger, som overstiger 600 V AC ell er DC.

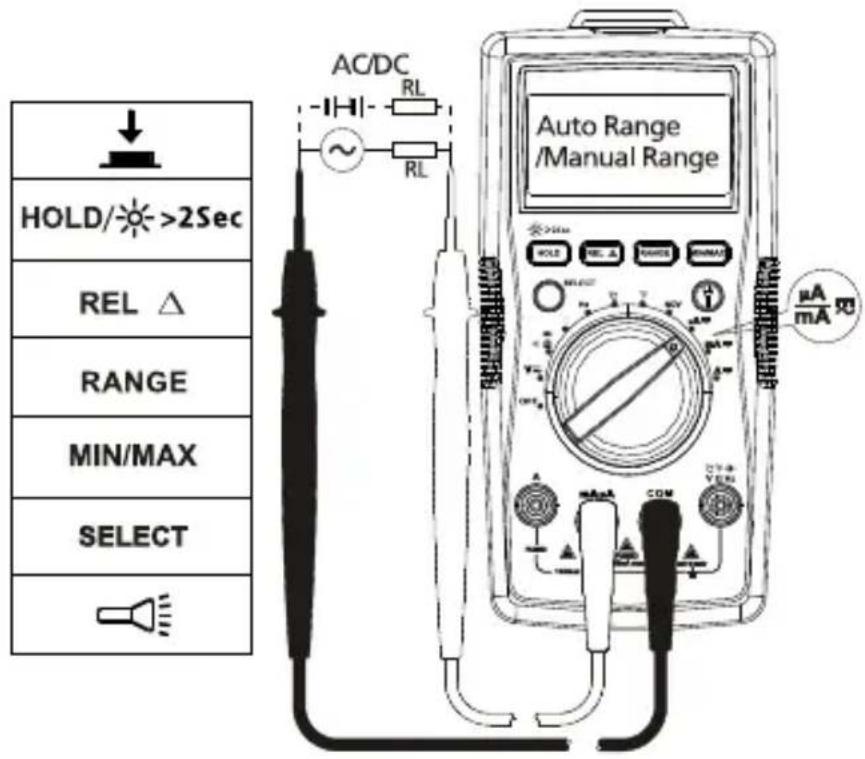

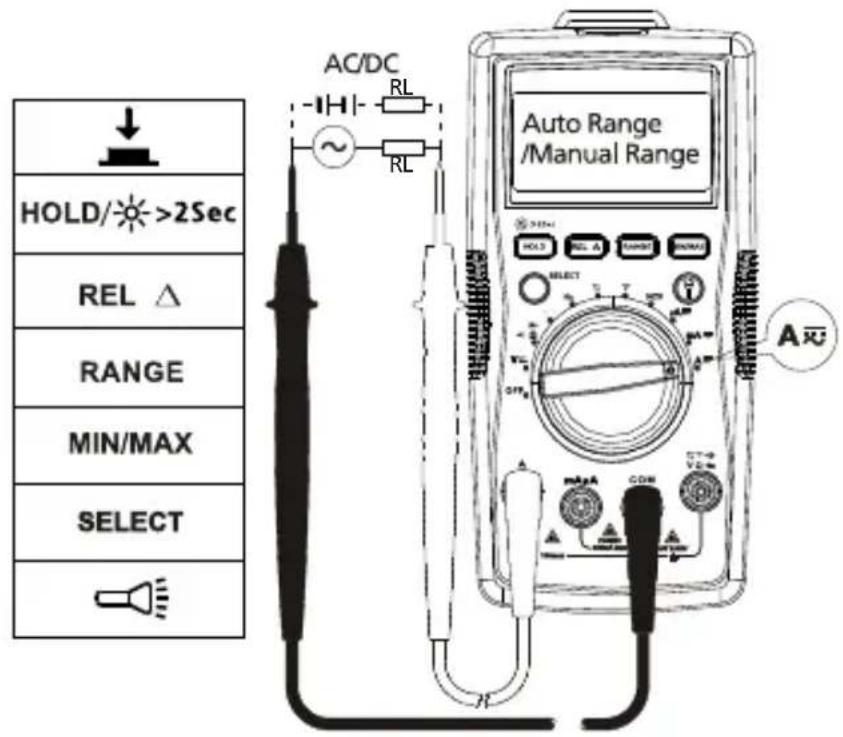

Tryk på knappen SELECT for at vælge funktionen til måling af AC eller DCstrøm.

For at undgå personlige kvæstelser eller beskadigelser på maleinstrumentet:

1. Forsog ikke at udføre en måling af strøm inden for kredsløbet,ningar det abne kredsløbspotentiale til jord overstiger 600 V AC eller DC.
2. Brug de korrekte Funktioner og maleomrader.
3. Placer/DD:terinalen parallelt med et kredslob, nar terminalerne er forbundet til stromterminalerne.
4. Forbinde terminalerne til den korrekte indgangsterminal A/mA A og til kredslobet, inden du tænder for strømmen til kredslobet under malingen.
5. For stromområdet fra 8-10 A, ma du/DDke male strømmen i laengere end 20 minutter. Vent i 10 minutter, inden du udforer den naste maling
6. Efter måling skal du slukke for strømmen til kredsløbet, inden du fjerner terminalerne fra kredsløbet.

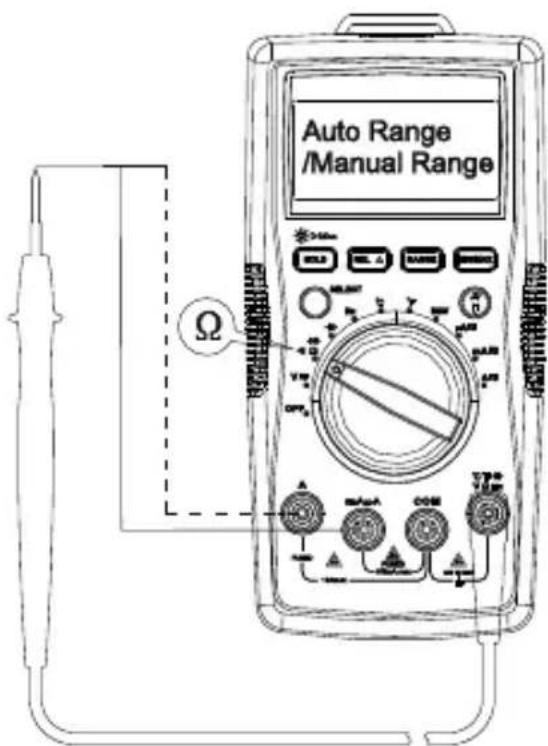

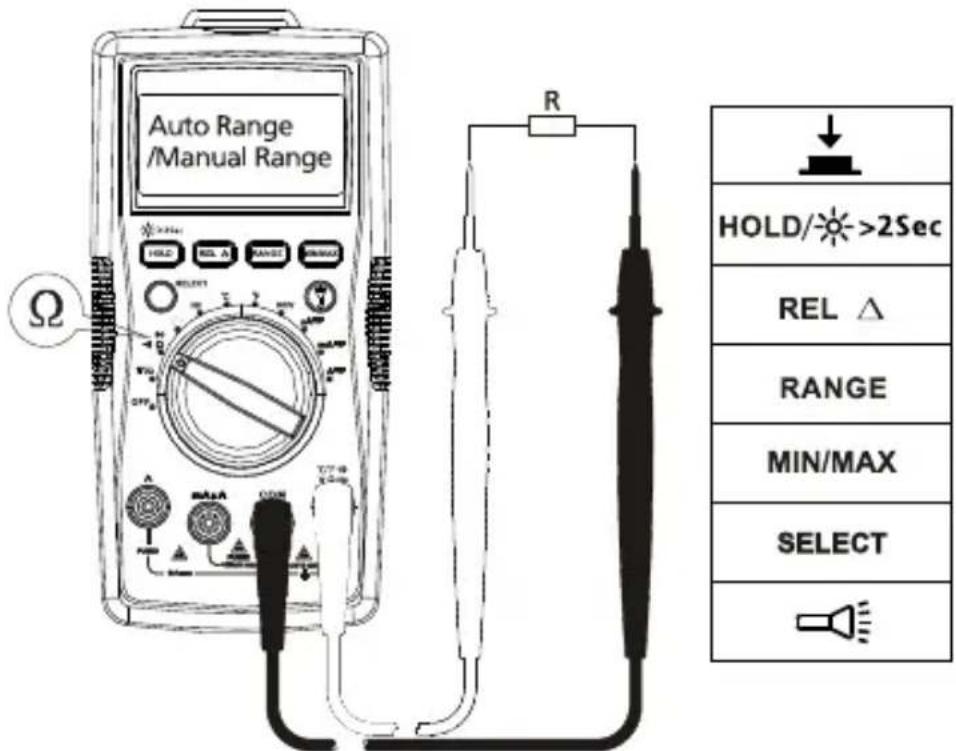

Måling af modstand

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.

Bemärk: Ved måling af en større modstand (>1M) , kan det tage nogue fä sekunder, inden aflæsningen er stabil.

Indikation af overspænding eller abent kredsløb: OL

Måling af kontinuitet

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udforelse af måling af kondensatorer.

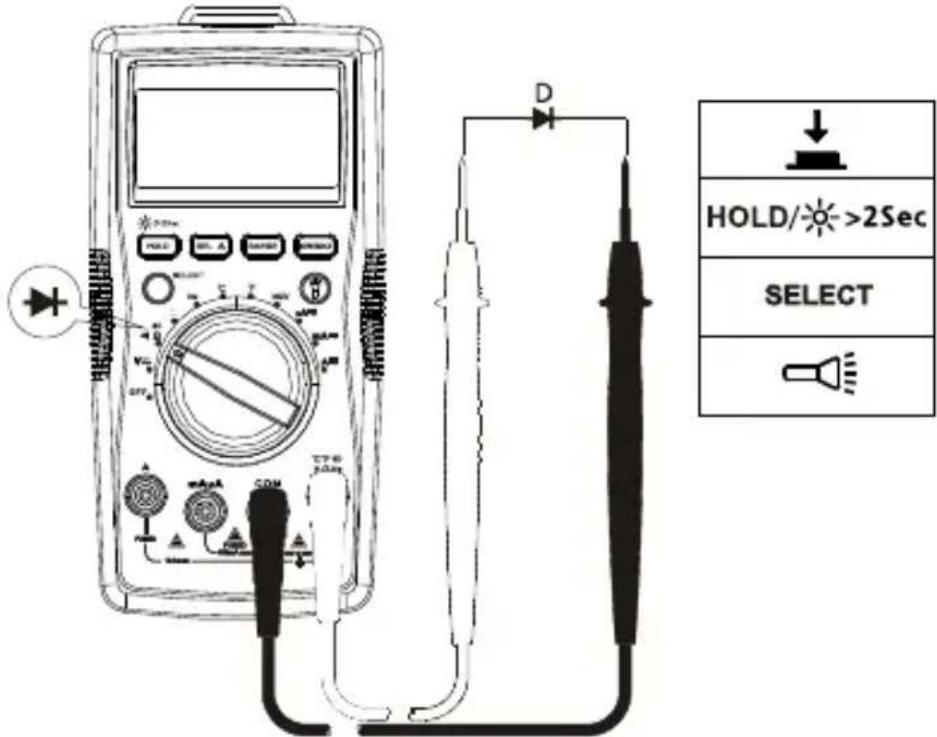

Måling af diode

Frakobl strømkredslobet og aflad alle hjspændingskondensatorer inden udførelse af måling af modstand.

Måling af kapacitet

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af kapacitet.

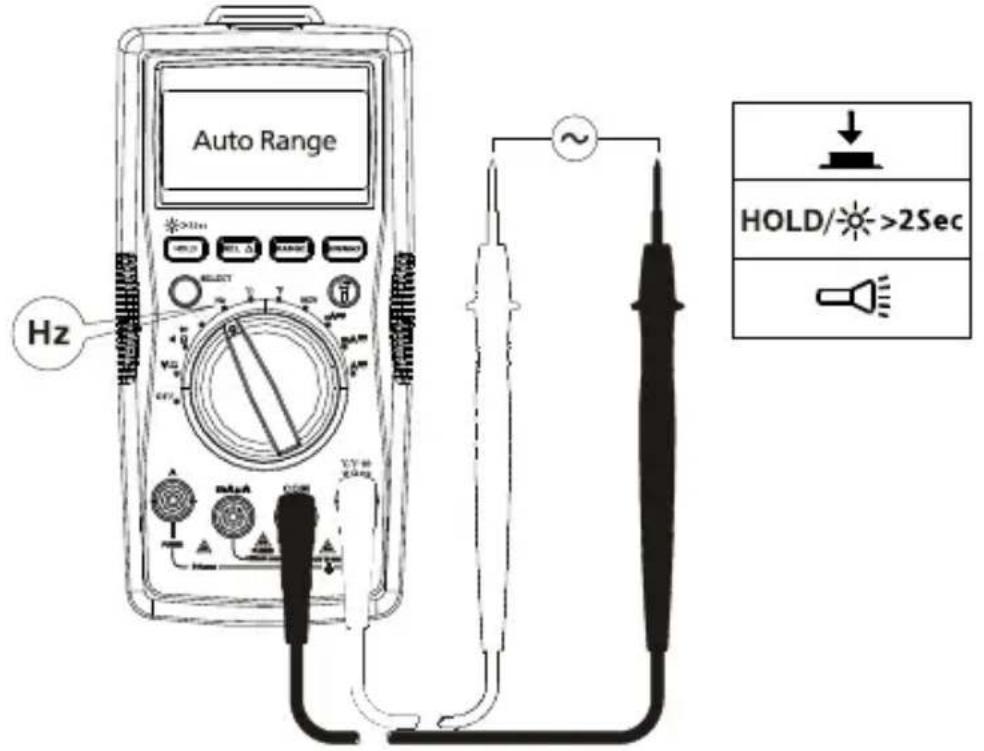

Måling af frekvens

For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet,omaly du ikke tilføre spændinger, som overstiger 600 V.

Måling af temperatur ^ C / ^ F

4 ！

1. For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet,omaly du ikke forbinde temperatursonden til ledende dele.
2. Temperatursensoren af K-typek (nikkel-krom/nichrosi) termokobling ergnet til maling af temperaturer under 230^ (446^) .

Sàdan udfører du en måling:

Trin 1: Sæt drejeomskifteren til position °Celler °F. Skærmen viser "OL".

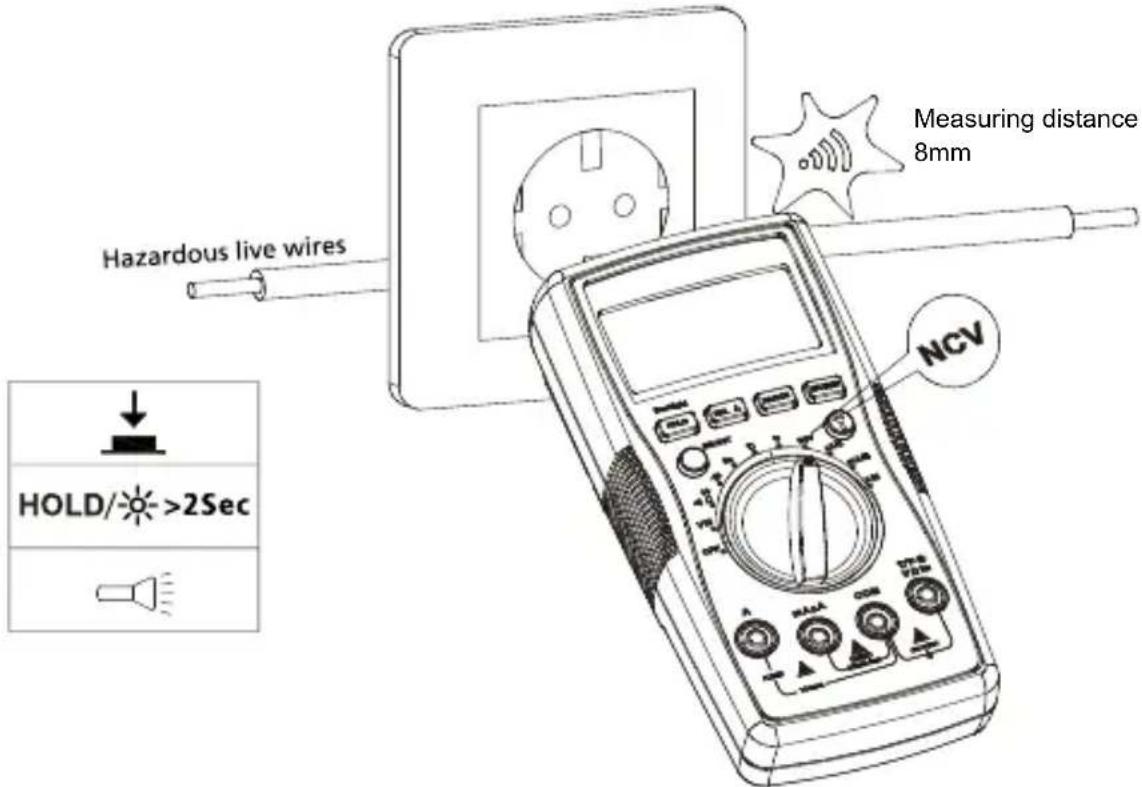

Non-kontakt spænding detekteringstilstand

1. For at undgå personlige kvæstelser eller beskadigelser på maleinstrumentet, ma du ikke male på ikke-isolerede højspændingsledninger.
2. Summer afgiver en lyd og skærmen viser "OL", nr der detekteres en AC-spending imellem 90 og 600 V.
3. Foretag/DDke malinger pa farlige stromforende ledninger med hojere spending end 600 V AC.
4. Før og after malinger af farlige spændinger, skal maleinstrumentet kontrolleres ved at malen kendt kilde, som f.eks. en stikkontakt for at sikre korrekt drift. Se nedenstæende illustration.

Summeren afgiver en lyd, nár der detekteres spændinger ≥90 V. Afstanden imellem ledningen og moleinstrumentet bør vare ≤8 mm.

I NCV-tilstand, viser LCD-skærm "OL". Der kræves ingen forbindelse af terminalerne til emnet ved NCV-måling.

SPECIFICATIONER

Omgivelsestemperatur: 73,4^ ± 9 ( 23^ ± 5^ ); relativ temperatur: ≤ 75%

Nojagtighed: ± (% af aflaesning ^+ tal)

Maksimum spænding imellem indgangsterminal og jord: AC 600 V rms eller DC 600 V

Sikring for mA μA indgang: F1 sikring, 0,5 A H 1000 V hurtig sikring, (6,3× 32) mm
Sikring for 10 A indgang: F2 sikring, 11 A H 1000 V hurtig sikring, (10 × 38) mm

Maksimum antal af visninger: Digital 3999 tællinger, opdateringer hver 3. sekund. Frekvens: 9999 tællinger.

Analog visning af markør: 41 segmenter, opdaterer 30 gange pr. sek.

Indikation af overspænding: OL

Område: Automatisk eller manuel drift

Hojde: Drift 2000 m

Driftstemperatur: 0^ +40^

Relativ fugtighed: 0^ +30^≤ 75% ; + 30^ +40^≤ 50%

Opbevaringstemperatur: -10^ +5^

Elettromagnetisk kompatilitet: I en RF med 1V/m = Specificeret nogagtighed ±5 %

Batteri: 9 V, 6F22, NEDA1604 eller lignende

Indikator for lapt batteri:

Mäl (L x B x H): 182 x 90 x 45 mm

Vægt: Ca. 354g med batterier installeret

1. Måling af DC-spænding

Område Opløsn ing Nøjagtighed
400,0mV 0,1mV ± (0,8 % + 3 LSD)
4,000V 1mV
	± (0,8 % + 1 LSD)40,00V
400,0V 100mV
600 V 1V ± (1,0 % + 3 LSD)

Indgangsimpedans: Ca. 10 M;

(indgangsimpedans er ≤ 3 GΩ undtagen for DC 400mV omräde)

Overbelastningsbeskyttelse: ± 600V

2. Måling af AC-spænding

Område Opløsnig Nøjagtighed
400,0mV 0,1mV ± (1,2 % + 3 LSD)
4,000V 1mV
	± (1,0 % + 3 LSD)40,00V 10mV
400,0V 100mV
600 V 1V ± (1,2 % + 3 LSD)

Bemärk: Manuel område kun for 400,0 mV område.

Indgangsimpedans: Ca. 10 MΩ

Frekvensomrade: 45Hz 400Hz

AM-520-EUR: Gennemsnitlig detektering, indikation af rms.

AM-530-EUR: Virkelig rms.

Overbelastningsbeskyttelse: 600 V rms

3. Måling af modstand

Område Opløsnig Nøjagtighed
400 Ω 0,1 Ω	± (1,2 % + 2 LSD)
4,000 KΩ 1 Ω		± (1,0 % + 2 LSD)40 KΩ
400 KΩ 100 Ω
4 MΩ 1 KΩ	± (1,2 % + 2 LSD)
40 MΩ 10 KΩ	± (1,5 % + 5 LSD)

400 Ω område: Målt værdi = (vist mål't værdi) - (kortslutningsværdi af terminal)

Spending af abent kredslob: Ca. 0,5 V

Overbelastningsbeskyttelse: 600 V rms

4. : Kredslob TIL/FRA : Måling af diode

Område	Opløsning	Nøjagtighed
•••	0,1 Ω	Spænding af Åbent kredsløb er ca. 0,5 V. Modstand >150 Ω, summeren afgiver ingen lyd. Modstand ≤10 Ω, summeren afgiver en lyd.
•••	1mV	Visningsområde er 0 V til 2,0V. Normal spænding er ca. 0,5 V til 0,8 V for silikone PN-forbindelse.

Overbelastningsbeskyttelse: 600V

5. Måling af kapacitet

Område Opløsning Nøjagtighed
40 nF 10 pF ± (3 % + 10 LSD) under REL status
400 nF 100 pF
4 μF 1 nF	±(3 % + 5 LSD) under REL status
40 μF 10 nF ± (3 % + 5 LSD)
400 μF 100 nF ± (4 % + 5 LSD)
4000 μF 1 μF Kun for reference

Overbelastningsbeskyttelse: 600V

6. Måling af frekvens

Område Opløshing Nøjagtighed
10 Hz ~ 10 MHz 0,01 Hz ~ 0,01 MHz ± (0,1 % + 4 LSD)

Overbelastningsbeskyttelse: 600 V rms

7. Måling af DC-strøm

Område Opløsnig Nøjagtighed
μA	400 μA 0,1	μA	± (1,0 % + 2 LSD)
	4000 μA 1 μA
mA	40,00mA 10	μA
	400,0mA 0,1 mA
A	4,000A	1mA	± (1,2 % + 3 LSD)
	10,00A 10mA

8. Måling af AC-strøm

Område Opløsnig Nøjagtighed
μA	400 μA 0,1	μA	± (1,2 % + 3 LSD)
	4000 μA 1 μA
mA	40,00mA 10 μA
	400,0mA 0,1mA
A	4,000A 1mA	± (1,5 % + 3 LSD)
	10,00A 10mA

Frekvensomrade: 45Hz 400Hz

AM-520-EUR: Gennemsnitlig detektering, indikation af rms.

AM-530-EUR: Virkelig rms.

9. Måling af temperatur

Område Opløsnig Nøjagtighed
-40 – 0°C	0.1°C @ < 400°C 1°C @ ≥ 400°C 5%+2 °C	±(10%+4 °C)
>0 – 100°C ±(1,2%)+3 °C
>100 – 1000°C ±(2,5%+2 °C)
-40 – 32°F	0.1°F @ < 752°F 1°F @ ≥ 752°F	±(20%+6 °F)
>32 – 212°F ±(1,8%)+6 °F
>212 – 1832°F ±(2,5%+4 °F)

Overbelastningsbeskyttelse: 600 V

K-type (nikkel-krom/nichrosi) termokobling skal bruges til måling af temperaturer.

Hvis maleinstrumentet ikke virker, skal du kontrollere batterierne, terminalerne etc., og udskift dem, hvis nødvendigt.

1. Udskift sikringen eller batterierne, hvis moleinstrumentet ikke virker.
2. Læs anvisningerne i brugervejledningen for at se, om du udfører malingsproceduren forkert.

Hurtig kontrl af 0,5 A SIKRING:

Trin 1: Sæt drejeomskifteren til Funktionen .
Trin 2: Kortslutting + / V / / H z terminal og mA/μA terminal.

Aflaesning af modstand ≤ 1 MΩ:Sikringen er OK

Aflæsning af modstand "OL":Sikringen er OK. Udskift sikringen, som specificeret.

Hurtig kontrl af 10A SIKRING:

Trin 1: Sæt drejeomskifteren til Funktionen .
Trin 2: Kortslutning -H / V / /Hz terminal og A terminal.

Aflaesning af modstand ≤ 0,5 :Sikringen er OK.

Aflæsning af modstand "OL":Sikringen er OK. Udskift sikringen, som specificeret.

mA uA
≤1M	☐	OK
OL	……	@K
A
≤0.5Ω	—	OK
OL	……	@K

Med undtagelse af udskiftning af batterierne, mA enchver reparation af moleinstrumentet kun udfores af et autoriseret kundeservicecenter aller af en kvalificeret tekniker.

Frontpanelet og kabinettet kan rengores med mildt opvaskemiddel og vand. Pafør lidt opvaskemiddel på en blød klud og lad kabinettet derefter torre helt, inden brug. Brug ikke aromatiske kulbrimer, benzin eller opløsningsmidler, som indeholder klor for rengøring.

UDSKIFTNING AF BATTERIER OG SIKRING

Advarsel

For at undgå elektrisk stød, personlige kvæstelser eller beskadigelser på@maleinstrumentet:

Frakoble terminalerne, inden du abner kabinettet.

Brug KUN sikringer med den specificerede ampere, afbrydelse, spending og hastighed.

Folg nedenstäende trin for at udskifte BATTERIERNE:

1. Frakobl terminalerne fra kredsløbet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra batteridaekslet og abn det.
4. Fjern batterierne og indsæt et 9 V batteri (6F22) eller lignende. Den korrekte polaritet vises på batteridaekslet. Indsæt batteriet i batterirummet.
5. Sæt dækslet på ingen og spænd skruerne.

Batteri: 9 V (6F22) batteri aller lignende

Folg nedenstående trin for at udskifte SIKRINGEN:

1. Frakobl terminalerne fra kredslobet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra dækslet og abn det.
4. Fjern den ødelagte sikring og indsæt en ny sikring af samme type.
5. Sæt dækslet på ingen og spænd skruerne.
