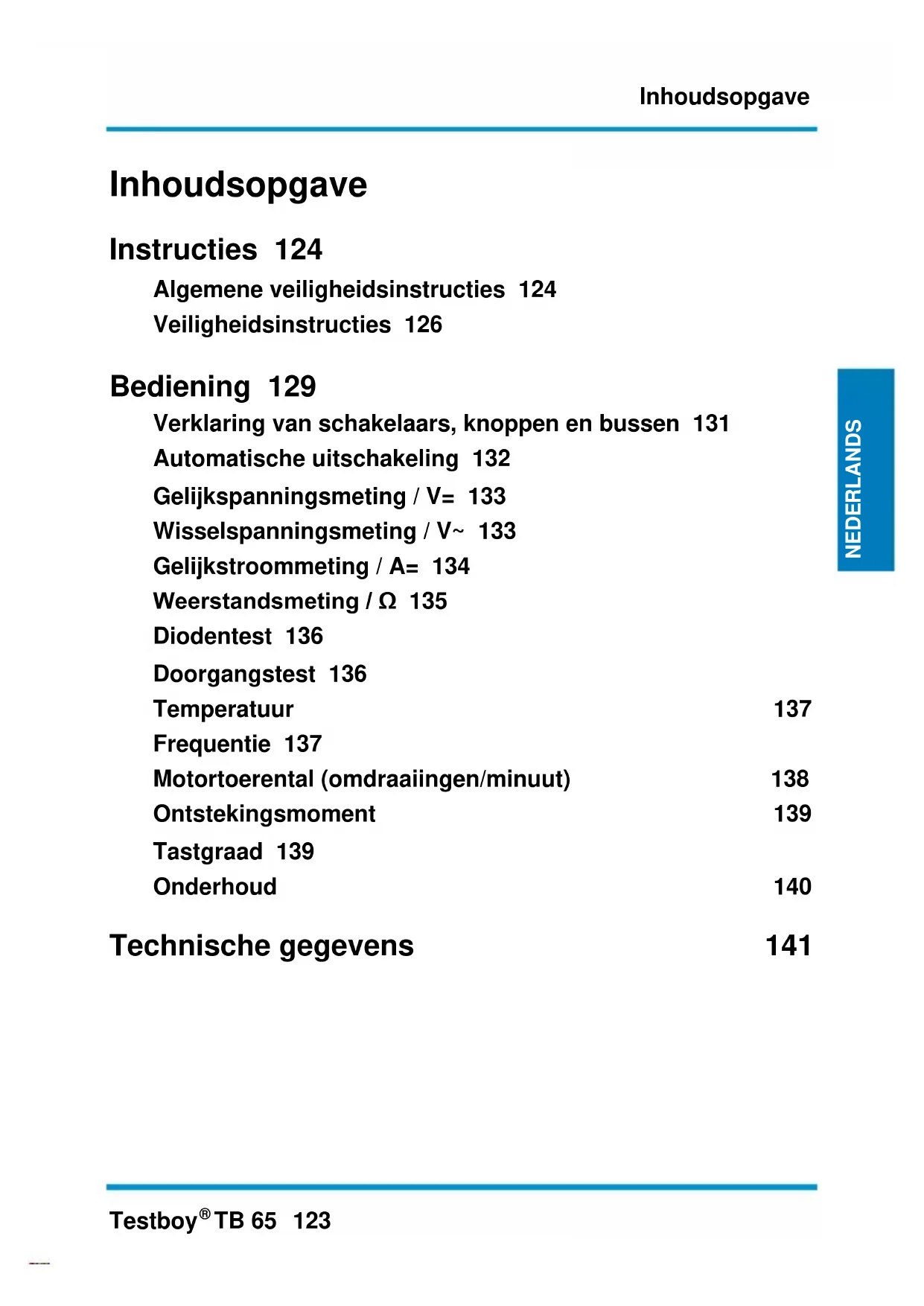

GEBRUIKSAANWIJZING TB 65 Testboy

Algemeneveiligheidsinstructies 124

Veiligheidsinstructies 126

Bediening 129

Verklaring van schakelaars, knoppen en bussen 131

Automatische uitschakeling 132

Gelijkspanningsmeting / V= 133

Wisselspanningsmeting / V~ 133

Gelijkstroommeting / A= 134

Weerstandsmeting / 135

Diodentest 136

Doorgangstest 136

Temperatuur 137

Frequentie 137

Motortoerental (omdraaiingen/minuut) 138

Ontstekingsmoment 139

Tastgraad 139

Onderhoud 140

Algemene veiligheidsinstructies

WAARSCHUWING

Om redenen van veriligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument Niet toegestaan. Om een verilig bedrijf met het instrument te garanderen moet u de veriligheidsinstructies, waarschuwingen en het hoofdstuk "Doelmatig gebruik" absolut in acht nemen.

WAARSCHUWING

Gelieve voór het gebruik van het instrument de volgende instructies in acht te nemen:

Vermijd een bedrijf van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
| Na abrupte temperatuurveränderingen要去 het instrument voor het gebruik voor stabilising ca. 30 minutes aan de neue omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het instrument Niet langereijd bloot aan hog temperaturen.
Vermijd stoffige en vochtige omgevingsvoorwaarden.
Meetinstrumenten en toebehoren zijn geen spellegood en horen nichtouis in de handen van kinderen!
In industrielle facilitaten要去en de voorschriften terpreventie van ongevallen van de bond van de industrielle ongevallenverzekeringen voor elektrische installations en bedrijfsmiddelen in acht worden genomen.

Gelieve de vrij veiligheidsregels in ache t nemen:

1. Vrijschakelen
2. Beveiligen gegen opniew inschakelen
3. Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4. Aarden en kortsluiten
5. Naburige onder spanning staande delen afdekken

Doelmatig gebruik

Het instrument is alleen bedoeld voor de in de gebruiksaanwijzing beschreiben toepassingen. Een ander gebruik is Niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elkrecht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddelijk komt te verrallen.

Bij materièle schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of nicht-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke geallen kommt elkrecht op garantie te verrallen. Een uitroepteken in de driehoek verwijdnestaar veiligheidsinstructies in bedieningshandleiding. Lees voor inbedrijfstelling de handleiding helemaal door. Dit instrument is CEgecontroleerd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehonden om de specificaties zonder voorafgaande aankondigting te wijzigen © 2014 Testboy GmbH, Deutschland.

Veiligheidsinstructies

WAARSCHUWING

Andere gezarenbronnen zijn bijv. Mechanische delen, die zware verwondingen van Personen können veroorzaken.

Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

Uitsluiting van aansprakelijkheid

Bij schade als gevolg van Niet-inachtneming van deze handleiding komt hetrecht op garantie te verrallen! Voor indirecte schade als gevolg waarvan aanvaarden wij geen aansprakelijkheid!

Testboy is nicht aansprakelijk voor schade ontstaan als gevolg van de Niet-inachtneming van de handleiding
door Testboy nicht geauthoriseerde veranderingen aan het product of
door Testboy Niet gefabricriceerde of nicht vrijgegeven onderdelen invloed van alcohol-, verdovende middelen of medicamenten.

Justheid van de bedieningshandleiding

Deze bedieningshandleiding ward met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldenen en tekeningen worden Niet gegardeerd. Wijzigingen, drukfouten en vergissingen voorbehonden.

Verwerking

Geachte Testboy klant, met de aankoop van ons product heeft u de möglichkeit om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparatenogens dan nicht meer in de 'normale' afvalstromen worden gebracht.

Elektrische apparaten要去 apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtig vallen zijn gekenmerkt met dit logo.

Verwerking van gebruekte batterijen

U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruike batterijen en accu's terug te gehen; een verwerking via het huisvuil is verboden!

Batterijen/Accu's die schadelijke stoffen bevatten zich gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil.

De benamingen voor de doorslaggebende zware metalen zijn:

Cd = cadmium, Hg = kwiksilver, Pb = lood.

Uw verbruike batterijen/accu'sCNT u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu's verkocht worden!

Kwaliteitscertificaat

Alle binnen Testboy uitgevoerde kwaliteitsv relevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsystem. Testboy bevestigt verder dat deijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.

Conformiteitsverklaring

Het product voldoet aan de meest recente richtlijnen. Meer informatatie vindt u op www.testboy.de

Bediening

Inleiding

De Testboy® TB 65 is een multimeter voor de inzet in de automobilindustrie en garages. Het meetinstrument worden vervaardigd volgens de/Newste veiligheidsvoorschriften en garandeert veilig en betrouwbaar werkken. De multimeter is in ambachtelijk of industrièle omgevingen en voor de hobby elektricien een waardevolle hulp bij alle standard meettaken.

Omvang van de levering

Multimeter TB 65

Veiligheidsmeetleidingen

Bedieningshandleiding

Veiligheidsmaatregelen

De TB 65 heeft de fabriek in verilgheidstechnisch fouloze toestand verlaten. Om denen toestand te behouden要去 de gebruiker de verilgheidsinstructies in denen handleiding in acht nemen.

Opgelet!

Gebruik alleen de meegeleverde veiligheidsmeetleidingen of equivalente meetleidingen, die voldoen aan bezelfde meetcategorie.

Om een elektrische schok te vermijden要去en de voorzorgsmaatregelen in acht worden genomen, indien er met spanningen groter dan 120 V (60 V) DC of 50 V (25 V) eff. AC worden gewerkt. Deze waarden stellen volgens DIN VDE de grenzen van de nog aanraakbare spanningen voor. (Waarden tussen haakjes gelden voor bijv. medische of agragrische omgevingen.)
Vergewis u er vór elke meting van dat demeetleiding en het testinstrument in fouloze toestand zich.
De meetleidingen en teststaven mogen alleen worden vastgepakt aan de daartoe voorziene handvatten. Het aanraken van de meetstaven要去onder alle omstandigheden worden vermeden.

Het testinstrument mag alleen worden ingezet binnen de gespecificierde meetbereiken.

Volgens de norm EN 61010-1 worden de volgende meetcategorieën gedefineerd:

Meetcategorie CAT II

Metingen aan stroomkringen die elektrisch direct met het net zich verbonden, via stekkers in huis, kantoor en laboratorium.

Meetcategorie CAT III

Metingen aan de installmentie van gebouwen: stationaire verbruikers, verdelaansluiting, apparaten vast aan de verdeler.

Meetcategorie CAT IV

Metingen aan de bron van de laagspanningsinstallatie: teller, primaire overspanningsbeveiliging, hoofdaansluiting.

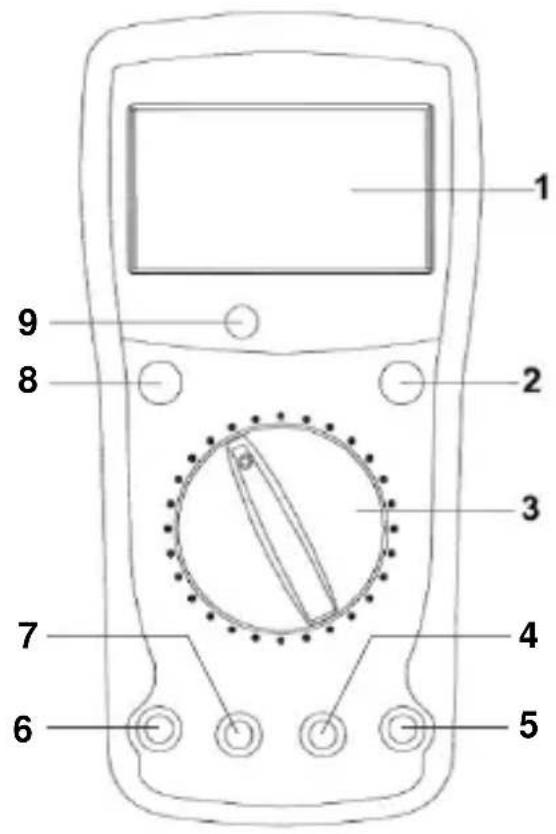

Verklaring van schakelaars, knoppen en bussen

(1) LC-display
(2) Geheugentoets voor de meetwaarde "HOLD"

Bij activering van de knop worden de huidige meetwaarde opgeslagen.
(3) Keuzeschakelaar meetfunctie

Bij activering van de draaischakelaar{kunnen de verschillende basismeettypen worden gekozen.

(4) Massabus

Zwartemeetleiding voor alle door het instrument toegelaten signaaltypen.

(5) Ingangsbus V/Ω

Rode meetleiding voor alle door het instrument toegelaten signaaltypen.

(6) 20 A bus (links)

Bij stroommetingen vanaf 200 mA要去 de 20 A bus worden gezruikt.

(7) mA bus
Voor stroommetingen tot 200mA
(8) AAN/UIT schakelaar
Het instrument wordt via de "POWER" drukschakelaar in- enuitgeschakeld.
(9) Licht-sensor (

Automatische uitschakeling

Na 15 minutes in ingeschakelde toestand valt het instrument automatisch in de slaapmodus om batterijvermogen te sparen. Hierbij worden het display uitgeschakeld en maar zeer weinig energie verbruikt. Druk de "POWER"-toets tweemaal in om terug te keren maar de normale bedrijfsmodus.

Bij metingen in donkere omgeving worden de achtergrondverlichting van het display door de lichtsensor (9) automatisch ingeschakeld.

Zodra u terugkeert maar een Lichtere omgeving worden de verlichting waaruitgeschakeld.

Opslagfunctie (HOLD)

Op moeilijke meetposities kan het display eventueel nicht correct worden afgelezen.

Door de "HOLD"-toets in te drukken worden de huidigemeetwaarde bevroren en kan dan gemakkelijk worden afgelezen.

Door de toets opnieuw in te drukken keert u terug maar het normale meetbedrijf.

Gelijkspanningsmeting / V=

Met de keuzeschakelaar het juiste bereik instellen. De Zwarte meetleiding verbinden met de "COM"-bus en de rodemeetleiding met de "V / " -bus. Meetleidingen verbinden met het te testen deel. Meetresultaat aflezen van het display. De polariteit van de spanning wordt eveneens aangegeven.

Gelikspanning

Meetbereik	Resolutie	Nauwkeurigheid
200 mV	0,1 mV
2 V	1 mV	±0,5 % van het meetbereik + 5 digit
20 V	10 mV
120 V	100 mV

• Ingangssweerstand: 10 MΩ
• Overspanningsbeveiliging: 250 Vrms

Wisselspanningsmeting / V~

Met de keuzeschakelaar het juiste bereik instellen. De Zwarte meetleiding verbinden met de "COM"-bus en de rodemeetleiding met de V / -bus. Meetleidingen verbinden met het te testen deel. Meetresultaat aflezen van het display.

Wisselspanning

Meetbereik	Resolutie	Nauwkeurigheid
50 V	100 mV	±1,2 % van hetmeetbereik + 5 digit

• Ingangssweerstand: 4,5 MΩ.
• Overspanningsbeveiliging: 250 Vrms
• Frequentiebereik: 40-400 Hz

Gelijkstroommeting / A=

Met de keuzeschakelaar het juiste bereik instellen. De Zwartemeetleiding verbinden met de “COM”-bus en de rodemeetleiding met de “mA”- resp. “20 A”-bus. Meetleidingen verbinden met het te testen deel. Meetresultaat aflezen van het display. De stroomrichting worden door voortekens eveneens aangegeven.

Bij een stroom van meer dan 200mA 要去 voor de meting de "20A" -bus worden gezruikt!

Gelijkstroom

Meetbereik	Resolutie	Nauwkeurigheid
20 mA	10 μA	±1,8 % van hetmeetbereik + 3 digit
200 mA	100 μA
20 A*	10 mA	±3,0 % van hetmeetbereik + 5 digit

Overbelastingsbeveiling:

• Het mA-bereik is beveiligd door een 200 mA zichzelf terugstellende zekering.
• In het 20 A-bereik maximale inschakelduur in acht nemen!

• Ter beveiliging gegen oververhitting van het instrument na max. 10 seconden meting een pauze van 15 minute aanhouden om het te lately afkoelen.

Weerstandsmeting /

Met de keuzeschakelaar het juiste bereik instellen. De Zwarte meetleiding verbinden met de "COM"-bus en de rodemeetleiding met de V / -bus. Meetleidingen verbinden met het te testen deel. Meetresultaat aflezen van het display.

Meetbereik	Resolutie	Nauwkeurigheid
200 Ω	0.1 Ω	±1 % + 5 digit
2 KΩ	1 Ω
20 KΩ	10 Ω
200 KΩ	100 Ω
2 MΩ	1 KΩ
200 MΩ	100 KΩ	±(meetwaarde-10) × 5,0% + 5 digit

• Overspanningsbeveiliging: 250 V RMS

In het 200 Ω-bereik kan de watstand van de meetleidingen gecompenseerd worden door voór de meting de testleidingen te kortsluiten en de weergegeven waarde af te trekken van de latere meetwaarde.

Diodentest

De keuzeschakelaar instellen op „ De zwarte/meetleiding verbinden met de “COM”-bus en de rode meetleiding met de “V/Ω”-bus. Meetleidingen verbinden met het te testen deel. Rode meetleiding = anode, zwarte meetleiding = kathode. Het voorwaartse spanningsverval worden weergegeven.

Meetbereik

Resolutie

1 mV

Indicatie

Voorwaartse spanning

• Voorloopstroom: ca. 25 A
• Overspanningsbeveiliging: 250 V RMS

Doorgangstest

Met de keuzeschakelaar instellen op „ Dezwarte meetleiding verbinden met de “COM”-bus en de rodemeetleiding met de V/Ω/TEMP/CAP-bus. Meetleidingen verbinden met de te testen kring. Bij een watstand onder 45 Ω werkblinkt een signal.

Belangrijk: Let op spanningsvrijheid en ontladen condensatoren aan de meetkring.

Meetbereik

Werking

De geintegreerde zoemer meldt doorgang onder 45 Ω

• Meetkringspanning: 3 V

Temperatuur

De keuzeschakelaar instellen op „ °C“. Sluit een type-K temperatuurvoeler (nikkel-chroom / nikkel) aan aan de bussen “mA” (t+) en “V/Ω” (t- ). Raak met de meetstaaf het te testen voorwerp aan. Meetresultaat aflezen van het display.

Meetbereik	Resolutie	Nauwkeurigheid
-40 tot 0 °C	1 °C	±2 % + 8 digit
0 tot 400 °C		±2 % + 3 digit
400 tot 1000 °C		±1 % + 3 digit

Frequentie

De keuzeschakelaar instellen op "Hz". De zwartemeetleiding verbinden met de "COM"-bus en de rode meetleiding met de V / -bus. Meetleidingen verbinden met de te testen kring. Meetresultaat aflezen van het display.

Meetbereik	Resolutie	Nauwkeurigheid
20 kHz	0,001 kHz	±2 % + 5 digit
200 kHz	0,1 kHz

• Gevoeligheid: 5 Vrms
• Max. ingangsspanning 250 Vrms

Motortoreal (omdraaiingen/minuit)

Met de keuzeschakelaar het motortype instellen. De Zwarte meetleiding verbinden met de “COM”-bus en de rodemeetleiding met de “V/Ω”-bus. Het meetresultaat wordtmaal 10 t/min weergegeven in het display.

Sluit de zwartemeetleiding aan aan voertuigmassa en de rode meetleiding aan de negatieve aansluiting van de ontstekingsspoel.

Cylinder	Meetbereik	Resolutie	Nauwkeurigheid
DIS*
3CYL	500 – 10.000 min-1	10 min-1	±3 % + 5 digit
4CYL
5CYL
6CYL
8CYL

• Gevoeligkeit: 5 Vrms

• Max. ingangsspanning 250 Vrms

• Bij een ontstekingsinstallatie zonder verdeler (DIS) verbindt u de rodemeetleiding met de toerental-signaalleiding van het besturingsapparaat van de ontstekingsinstallatie conf. servicehandboek van de voertuigfabrikant.

Ontstekingsmoment

Met de keuzeschakelaar het motortype instellen in het bereik "Dwell 4^ ". De Zwartemeetleiding verbinden met de "COM"-bus en de rode meetleiding met de "V/Ω"-bus.

Sluit de zwartemeetleiding aan aan voertuigmassa en de rode meetleiding aan de negatieve aansluiting van de ontstekingsspoel.

Cylinder	Meetbereik	Resolutie	Nauwkeurigheid
3CYL	0 - 120°	0,1°	±3 % + 5 digit
4CYL	0 - 90°
5CYL	0 - 72°
6CYL	0 - 60°
8CYL	0 - 45°

Tastgraad

De keuzeschakelaar instellen op "Duty %. De zwartemeetleiding verbinden met de "COM"-bus en de rode meetleiding met de "V/Ω"-bus. Meetleidingen verbinden met de te testen kring. Meetresultaat aflezen van het display.

Meetbereik

0 - 100%

Resolutie

0,1%

Nauwkeurigheid

± 3% +5 digit

• Gevoeligheid: 5 Vrms
• Max. ingangsspanning 250 Vrms

Onderhoud

Het instrument vergt bij inzet conform de bedieningshandleiding geen bijzonder onderhoud.

Reiniging

Als het instrument door het dagelijk gebruik vuil is geworden, dan kan het met een vochtige doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging.

Batterijvervanging

De batterijvervanging worden nodig, als het batterijsymbole verschijnt in het display. Vór de batterijvervanging要去en demeetleidingen van het instrument zich gescheden!

Drie schroeven aan de achterkant verwijderen, batterijvak openen en ontladen batterij verwijderen. Nieuwe batterij (1× 9V bloc 6F22) erinplaatsen. Batterijvak erop zetten en dichtschroeven.

Gebruik alleen de opgegeven batterijen! Batterijen horen nicht bij het huisvuil! Neem de wettelijkke verwerkingsvoorschriften in acht!

Technische gegevens

Gelijkspanningsmeting	0...120 V @10 MΩ Nauwkeurigheid ±0,5% +5 digits
Wisselspanningsmeting	0...50 V @4,5 MΩ Nauwkeurigheid ±1,2% +5 digits
Gelijktstroommeting	0...200 mA Nauwkeurigheid ±1,8% +3 digits 0,02...20 A Nauwkeurigheid ±3% +5 digits
Weerstandsmeting	0...2 MΩ Nauwkeurigheid ±1% +5 digits 2...200 MΩ Nauwkeurigheid ± (meetwaarde-10) * 5% +5 digits
Diodentest	Voorloopstroom ca. 25 mA
Doorgangscontrole	0...45 Ω
Temperatuurmeting	-40...0 °CNauwkeurigheid ±2% +8 digits 0...400 °CNauwkeurigheid ±2% +3 digits 400...1000 °CNauwkeurigheid ±1% +3 digits
Toerentalmeting	500...10.000 min-1 Nauwkeurigheid ±3% +5 digits
Ontstekingsmoment-meting	0...120° Nauwkeurigheid ±3% +5 digits
Tastgraadmeting	0...100% Nauwkeurigheid ±3% +5 digits
Frequentiemeting	0...200 kHz Nauwkeurigheid ±2% +5 digits
Zekeringen	F 200 mA zelffterugzettend (onderhoudsvrij) en F 10 A
Max. bedrijfshoogte	2000 m boven NN
Cijferhoogte	26 mm
Indicatie	3 1⁄2 tekens (max. 1999)
Polariteitsindicatie	automatisch
Overloopindicatie	“1” wordt weergegeven
Aftastsnelheid	ca. 0,4 s.
Batterijtoestand	batterijsymbolbool worden weergegeven
Voeding	1 × 9 V blokbatterij
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 50 °C
Afmetingen	180 × 84 × 55 mm
Gewicht	335 g incl. batterij
