BEDIENUNGSANLEITUNG TB 65 Testboy

TB 65 Bedienungsanleitung

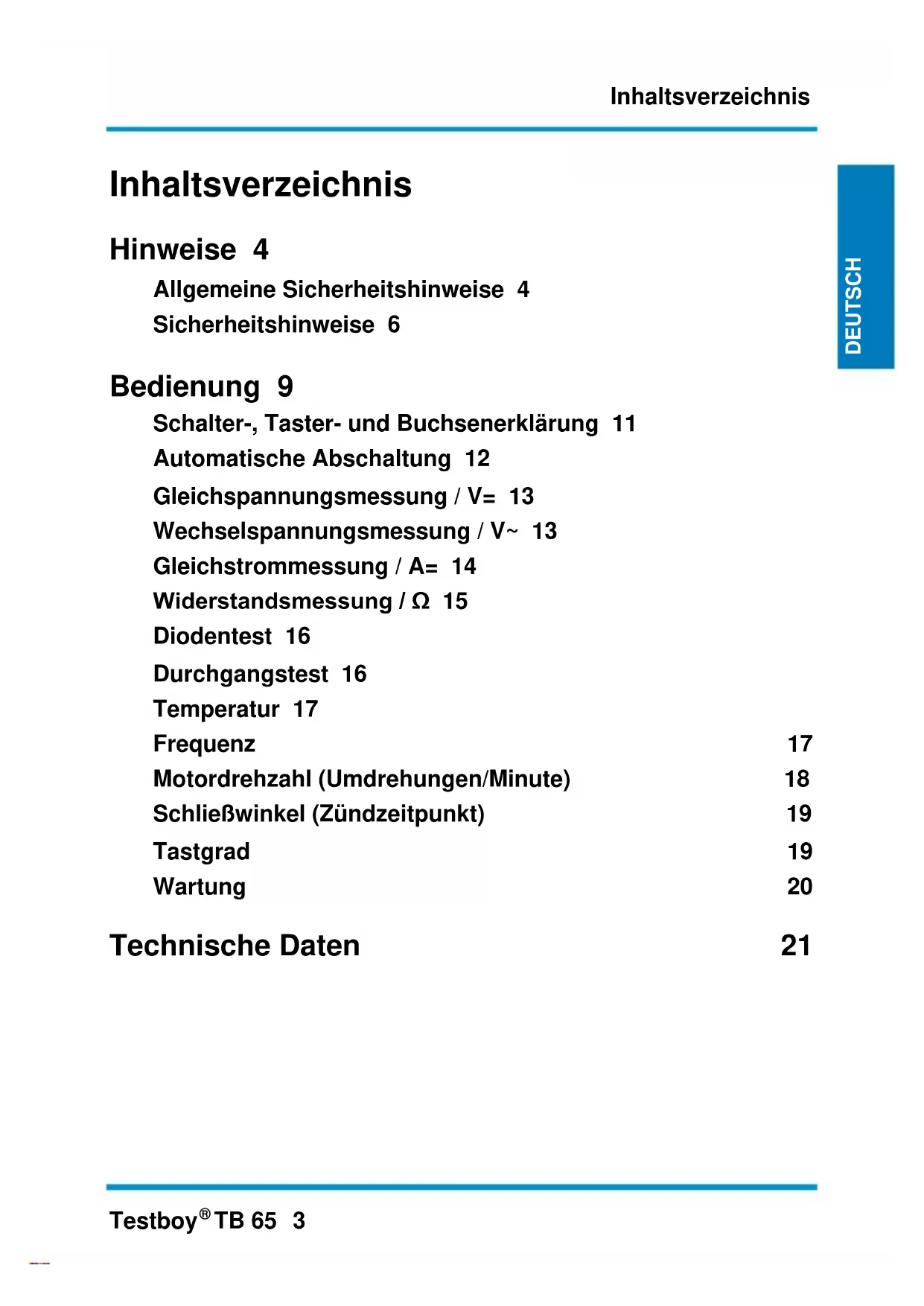

TB 65 3 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Inhaltsverzeichnis Hinweise 4 Allgemeine Sicherheitshinweise 4 Sicherheitshinweise 6 Bedienung 9 Schalter-, Taster- und Buchsenerklärung 11 Automatische Abschaltung 12 Gleichspannungsmessung / V= 13 Wechselspannungsmessung / V~ 13 Gleichstrommessung / A= 14 Widerstandsmessung / Ω 15 Diodentest 16 Durchgangstest 16 Temperatur 17 Frequenz 17 Motordrehzahl (Umdrehungen/Minute) 18 Schließwinkel (Zündzeitpunkt) 19 Tastgrad 19 Wartung 20 Technische Daten 21Hinweise

TB 65 DEUTSCH DEUTSCH DEUTSCH Hinweise Allgemeine Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Ge- rätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicher- heitshinweise, Warnvermerke und das Kapitel “Be- stimmungsgemäße Verwendung” unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte fol- gende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Indukti- onsheizern und anderen elektromagnetischen Fel- dern. | Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstempera- tur angepasst werden um den IR-Sensor zu stabi- lisieren. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungs- bedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallver- hütungsvorschriften des Verbandes der gewerbli- chen Berufsgenossenschaften für elektrische An- lagen und Betriebsmittel zu beachten.Hinweise

TB 65 5 DEUTSCH DEUTSCH DEUTSCH DEUTSCH

Bitte beachten Sie die fünf Sicherheitsregeln:

2. Gegen Wiedereinschalten sichern

3. Spannungsfreiheit feststellen

(Spannungsfreiheit ist 2-polig festzustellen)

4. Erden und kurzschließen

5. Benachbarte unter Spannung stehende Teile

abdecken Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Ga- rantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Bei Sach- oder Personenschäden, die durch unsachge- mäße Handhabung oder Nichtbeachtung der Sicher- heitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantiean- spruch. Ein in einem Dreieck befindliches Ausrufezei- chen weist auf Sicherheitshinweise in der Bedienungs- anleitung hin. Lesen Sie vor Inbetriebnahme die Anlei- tung komplett durch. Dieses Gerät ist CE-geprüft und er- füllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündi- gung zu ändern © 2014 Testboy GmbH, Deutschland.Hinweise

TB 65 DEUTSCH DEUTSCH DEUTSCH Sicherheitshinweise

WARNUNG Weitere Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Be- schädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verlet- zungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädi- gung des Gerätes) sein. Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Er- satzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druck- fehler und Irrtümer vorbehalten.Hinweise

TB 65 7 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyk- lus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft wer- den, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo ge- kennzeichnet. Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriege- setz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Haus- müll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenste- henden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unent- geltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!Hinweise

TB 65 DEUTSCH DEUTSCH DEUTSCH Qualitätszertifikat Alle innerhalb der Testboy durchgeführten, qualitätsrelevanten Tä- tigkeiten und Prozesse werden permanent durch ein Qualitätsma- nagementsystem überwacht. Die Testboy bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.deBedienung

TB 65 9 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Bedienung Einleitung Das Testboy

TB 65 ist ein Multimeter für den Einsatz im Automoti- ve- und Werkstatt-Bereich. Das Messgerät wird nach den neuesten Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben. Lieferumfang | Multimeter TB 65 | Sicherheitsmessleitungen | Bedienungsanleitung Sicherheitsmaßnahmen Das TB 65 hat das Werk in sicherheitstechnisch einwandfreiem Zu- stand verlassen. Um diesen Zustand zu erhalten, muss der Anwen- der die Sicherheitshinweise in dieser Anleitung beachten.

Achtung! Benutzen Sie nur die beigefügten Sicherheits- Messleitungen oder äquivalente Messleitungen, die der gleichen Messkategorie genügen.Bedienung

TB 65 DEUTSCH DEUTSCH DEUTSCH | Um einen elektrischen Schlag zu vermeiden, sind die Vorsichts- maßnahmen zu beachten, wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Span- nungen dar. (Werte in Klammern gelten für z.B. medizinische o- der landwirtschaftliche Bereiche) | Vor jeder Messung vergewissern, dass die Messleitung und das Prüfgerät in einwandfreiem Zustand sind. | Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehenen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

Das Prüfgerät darf nur in den spezifizierten Messberei- chen eingesetzt werden.

Nach der Norm EN 61010-1 werden folgende Messkategorien defi- niert: Messkategorie CAT II Messungen an Stromkreisen die elektrisch direkt mit dem Netz ver- bunden sind, über Stecker in Haushalt, Büro und Labor. Messkategorie CAT III Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler. Messkategorie CAT IV Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungsschutz, Hauptanschluss.Bedienung

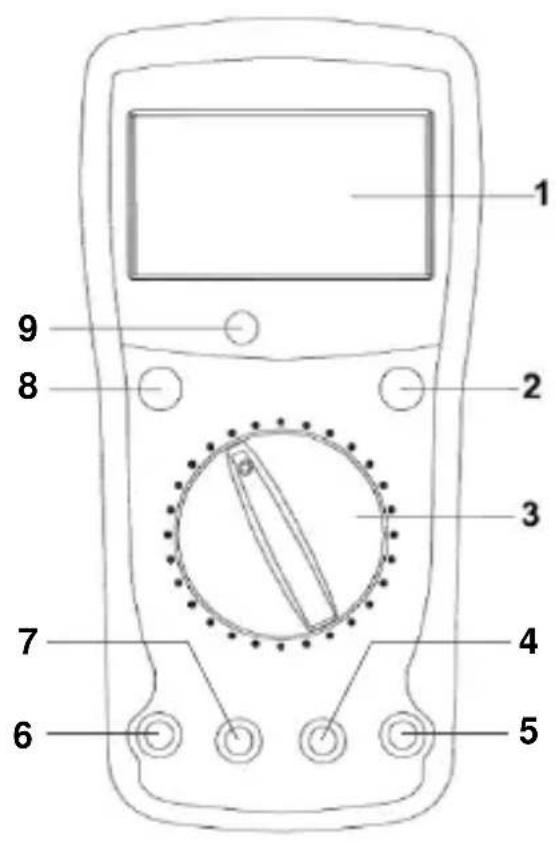

TB 65 11 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Schalter-, Taster- und Buchsenerklärung

(1) LC-Display (2) Messwertspeichertaste “HOLD” Bei Betätigung des Tasters wird der aktuelle Messwert gespei- chert. (3) Wahlschalter Messfunktion Bei Betätigung des Drehschal- ters können die verschiedenen Grundmessarten gewählt wer- den. (4) Massebuchse COM Schwarze Messleitung für alle vom Gerät zulässigen Signalar- ten. (5) Eingangsbuchse V/Ω Rote Messleitung für alle vom Gerät zulässigen Signalarten. (6) 20 A Buchse Bei Strommessungen ab 200 mA muss die 20 A Buchse benutzt werden. (7) mA Buchse Für Strommessungen bis 200 mA. (8) AN/AUS Schalter Das Gerät wird über den “POWER” Druckschalter ein- und ausgeschaltet. (9) Licht-Sensor (☼)

TB 65 DEUTSCH DEUTSCH DEUTSCH Automatische Abschaltung Nach 15 Minuten im eingeschalteten Zustand fällt das Gerät auto- matisch in den Schlafmodus, um Batteriekapazität zu sparen. Hier- bei wird das Display abgeschaltet und nur sehr wenig Energie ver- braucht. Drücken Sie die “POWER”-Taste zweimal, um zur normalen Be- triebsart zurück zu kehren. Automatische Hintergrundbeleuchtung Bei Messungen in dunkler Umgebung, wird die Hintergrundbeleuch- tung des Displays durch den Lichtsensor (9) automatisch zuge- schaltet. Sobald Sie in einen helleren Bereich zurückkehren, wird die Be- leuchtung wieder ausgeschaltet. Speicherfunktion (HOLD) An schwierigen Messpositionen kann das Display eventuell nicht korrekt abgelesen werden. Durch Drücken der “HOLD”-Taste wird der aktuelle Messwert ein- gefroren und kann dann bequem abgelesen werden. Durch erneutes Drücken gelangen Sie zum normalen Messbetrieb zurück.Bedienung

TB 65 13 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Gleichspannungsmessung / V= Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der “COM”-Buchse und die rote Messlei- tung mit der “V/Ω” Buchse verbinden. Messleitungen mit dem Prüf- ling verbinden. Messergebnis vom Display ablesen. Die Polarität der Spannung wird ebenfalls angezeigt. Gleichspannung Messbereich Auflösung Genauigkeit 200 mV 0,1 mV ±0,5 % vom Meßbereich + 5 Digit 2 V 1 mV 20 V 10 mV 120 V 100 mV

- Eingangswiderstand: 10 MΩ - Überspannungsschutz: 250 Vrms Wechselspannungsmessung / V~ Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der “COM”-Buchse und die rote Messlei- tung mit der “V/Ω” Buchse verbinden. Messleitungen mit dem Prüf- ling verbinden. Messergebnis vom Display ablesen. Wechselspannung Messbereich Auflösung Genauigkeit 50 V 100 mV ±1,2 % vom Meßbereich + 5 Digit

- Eingangswiderstand: 4,5 MΩ. - Überspannungsschutz: 250 Vrms - Frequenzbereich: 40-400 HzBedienung

TB 65 DEUTSCH DEUTSCH DEUTSCH Gleichstrommessung / A= Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der “COM”-Buchse und die rote Messlei- tung mit der “mA”, bzw. “20 A”-Buchse Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen. Die Strom- richtung wird durch Vorzeichen ebenfalls angezeigt.

Bei einem Strom über 200 mA, muss zur Messung die “20 A”-Buchse benutzt werden! Gleichstrom Messbereich Auflösung Genauigkeit 20 mA 10 µA ±1,8 % vom Meßbereich + 3 Digit 200 mA 100 µA 20 A* 10 mA ±3,0 % vom Meßbereich + 5 Digit

Überlastschutz: - Der mA-Bereich ist abgesichert durch eine 200 mA selbst- rücksetzende Sicherung. - Im 20 A-Bereich maximale Einschaltdauer beachten!

• Zum Schutz vor Überhitzung des Gerätes nach max. 10 Sekunden Messung eine Pause von 15 Minuten zwecks Abkühlung einhalten.Bedienung

TB 65 15 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Widerstandsmessung / Ω Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der “COM”-Buchse und die rote Messlei- tung mit der “V/Ω” Buchse verbinden. Messleitungen mit dem Prüf- ling verbinden. Messergebnis vom Display ablesen. - Überspannungsschutz: 250 V RMS

Messbereich Auflösung Genauigkeit 200 Ω

Im 200 Ω-Bereich, kann der Widerstand der Meßlei- tungen kompensiert werden, indem sie vor der Mes- sung die Prüfleitungen kurzschließen und den ange- zeigten Wert vom späteren Meßwert subtrahieren.Bedienung

TB 65 DEUTSCH DEUTSCH DEUTSCH Diodentest Den Wahlschalter auf „ / “einstellen. Die schwarze Messlei- tung mit der ”COM“-Buchse und die rote Messleitung mit der “V/Ω” Buchse verbinden. Messleitungen mit dem Prüfling verbinden (rote Messleitung = Anode, schwarze Messleitung = Kathode). Die Vor- wärtsspannungsabfall wird angezeigt. Messbereich Auflösung Anzeige

1 mV Vorwärtsspannung

- Vorlaufstrom: ca. 25 µA - Überspannungsschutz: 250 V RMS Durchgangstest Mit dem Wahlschalter auf „ / “ einstellen. Die schwarze Mess- leitung mit der “COM”-Buchse und die rote Messleitung mit der “V/Ω” Buchse verbinden. Messleitungen mit dem Prüfkreis verbin- den. Bei einem Messwert unter 45 Ω ertönt ein Signal.

Wichtig: Achten Sie auf Spannungsfreiheit und entla- dene Kondensatoren am Messkreis.

Messbereich Funktion

Der integrierte Summer meldet Durchgang unterhalb 45 Ω

- Messkreisspannung: 3 VBedienung

TB 65 17 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Temperatur Den Wahlschalter auf „°C“ einstellen. Schließen Sie einen Typ-K Temperaturfühler (Nickel-Crom / Nickel) an den Buchsen “mA” (T+) und “COM” (T-) an. Berühren mit der Messspitze den zu prüfenden Gegenstand. Messergebnis vom Display ablesen. Messbereich Auflösung Genauigkeit -40 bis 0 °C 1 °C ±2 % + 8 Digit 0 bis 400 °C ±2 % + 3 Digit 400 bis 1000 °C ±1 % + 3 Digit

Frequenz Den Wahlschalter auf “kHz” einstellen. Die schwarze Messleitung mit der “COM”-Buchse und die rote Messleitung mit der “V/Ω” Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Messergebnis vom Display ablesen. Messbereich Auflösung Genauigkeit 2 kHz 0,001 kHz ±2 % + 5 Digit 200 kHz 0,1 kHz

- Empfindlichkeit: 5 Vrms - Max. Eingangsspannung 250 VrmsBedienung

TB 65 DEUTSCH DEUTSCH DEUTSCH Motordrehzahl (Umdrehungen/Minute) Mit dem Wahlschalter den Motortyp im Bereich “Tach X10 ” ein- stellen. Die schwarze Messleitung mit der “COM”-Buchse und die rote Messleitung mit der “V/Ω” Buchse verbinden. Das Messergeb- nis wird mit 10 multipliziert im Display angezeigt. Schließen Sie die schwarze Messleitung an Fahrzeugmasse und die rote Messleitung an den negitven Anschluss der Zündspule an.

Zylinder Messbereich Auflösung Genauigkeit DIS* 500 – 10.000 min

- Empfindlichkeit: 5 Vrms - Max. Eingangsspannung 250 Vrms

• Bei einer verteilerlosen Zündanlage (DIS), verbinden sie die ro- te Messleitung mit der Drehzahl-Signalleitung des Steuergerä- tes der Zündanlage gem. Service-Handbuch des Fahrzeug- Herstellers.Bedienung

TB 65 19 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Schließwinkel (Zündzeitpunkt) Mit dem Wahlschalter den Motortyp einstellen im Bereich “Dwell ” einstellen. Die schwarze Messleitung mit der “COM”- Buchse und die rote Messleitung mit der “V/Ω” Buchse verbinden. Schließen Sie die schwarze Messleitung an Fahrzeugmasse und die rote Messleitung an den negitven Anschluss der Zündspule an.

Tastgrad Den Wahlschalter auf “Duty %” einstellen. Die schwarze Messlei- tung mit der “COM”-Buchse und die rote Messleitung mit der “V/Ω” Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Messergebnis vom Display ablesen.

Messbereich Auflösung Genauigkeit 0 – 100 % 0,1 % ±3 % + 5 Digit

- Empfindlichkeit: 5 Vrms - Max. Eingangsspannung 250 Vrms Zylinder Messbereich Auflösung Genauigkeit 3CYL

TB 65 DEUTSCH DEUTSCH DEUTSCH Wartung Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung. Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lö- sungsmittel zur Reinigung verwenden. Batteriewechsel Der Batteriewechsel wird nötig, wenn das Batteriesymbol im Display erscheint. Vor dem Batteriewechsel müssen die Messlei- tungen vom Gerät getrennt sein! Rückseitig befindliche drei Schrauben entfernen, Batteriefach öff- nen und entladene Batterie entfernen. Neue Batterie (1 × 9 V Block 6F22) einlegen. Batteriefach aufsetzen und zuschrauben.

Verwenden Sie nur die angegebenen Batterien! Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsorgungsvorschriften!Technische Daten

TB 65 21 DEUTSCH DEUTSCH DEUTSCH DEUTSCH Technische Daten Gleichspannungsmessung 0…120 V @10 MΩ Genauigkeit ±0,5% +5 Digits Wechselspannungsmessung 0…50 V @4,5 MΩ Genauigkeit ±1,2% +5 Digits Gleichstrommessung 0…200 mA Genauigkeit ±1,8% +3 Digits 0,02...20 A Genauigkeit ±3% +5 Digits Widerstandsmessung 0…2 MΩ Genauigkeit ±1% +5 Digits 2…200 MΩ Genauigkeit ± (Messwert-10) * 5% +5 Digits Diodentest Vorlaufstrom ca. 25 mA Durchgangsprüfung 0…45 Ω Temperaturmessung -40...0 °C Genauigkeit ±2% +8 Digits 0…400 °C Genauigkeit ±2% +3 Digits 400…1000 °C Genauigkeit ±1% +3 Digits Drehzahlmessung 500…10.000 min

Genauigkeit ±3% +5 Digits Schließwinkel-Messung 0…120° Genauigkeit ±3% +5 Digits Tastgradmessung 0…100% Genauigkeit ±3% +5 Digits Frequenzmessung 0…200 kHz Genauigkeit ±2% +5 DigitsTechnische Daten

TB 65 DEUTSCH DEUTSCH DEUTSCH

Sicherungen F 200 mA selbstrücksetzend (wartungsfrei) und F 10 A Max. Betriebshöhe 2000 m über NN Ziffernhöhe 26 mm Anzeige 3 ½ stellig (max. 1999) Polaritätsanzeige automatisch Überlaufanzeige “1” wird angezeigt Abtastrate ca. 0,4 s. Batteriezustand Batteriesymbol wird angezeigt Stromversorgung 1 × 9-V-Blockbatterie Betriebstemperatur 0 °C bis 40 °C Lagertemperatur -10 °C bis 50 °C Abmessungen 180 × 84 × 55 mm Gewicht 335 g inkl. BatterieTable of Contents
