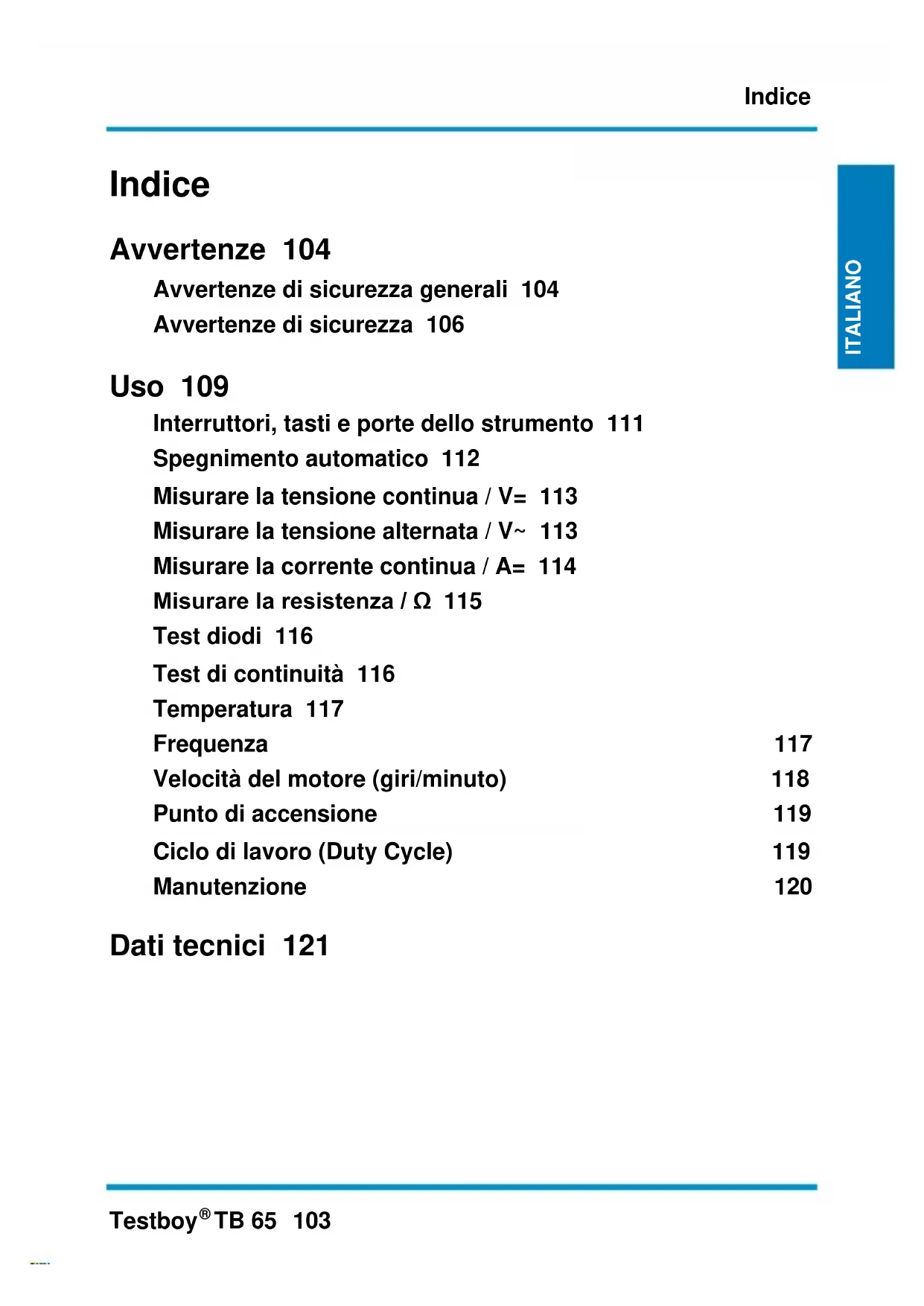

TB 65 103 ITALIANO ITALIANO ITALIANO ITALIANO Indice Avvertenze 104 Avvertenze di sicurezza generali 104 Avvertenze di sicurezza 106 Uso 109 Interruttori, tasti e porte dello strumento 111 Spegnimento automatico 112 Misurare la tensione continua / V= 113 Misurare la tensione alternata / V~ 113 Misurare la corrente continua / A= 114 Misurare la resistenza / Ω 115 Test diodi 116 Test di continuità 116 Temperatura 117 Frequenza 117 Velocità del motore (giri/minuto) 118 Punto di accensione 119 Ciclo di lavoro (Duty Cycle) 119 Manutenzione 120 Dati tecnici 121Avvertenze

TB 65 ITALIANO ITALIANO ITALIANO Avvertenze Avvertenze di sicurezza generali

AVVERTENZA Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capi- tolo “Uso regolamentare”.

AVVERTENZA Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze: | Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a in- duzione e altri campi elettromagnetici. | In caso di bruschi cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per cir- ca 30 minuti alla nuova temperatura ambiente, per condizionare il sensore IR. | Non esporre lo strumento per lunghi periodi di tempo a temperature elevate. | Evitare l'uso in ambienti polverosi e umidi. | Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini! | All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e compo- nenti elettrici.Avvertenze

TB 65 105 ITALIANO ITALIANO ITALIANO ITALIANO

Si prega di rispettare le cinque regole di sicurezza:

2. Mettere in sicurezza per prevenire la riaccensione

3. Verificare la condizione di interruzione del circuito

(l'assenza di tensione deve essere verificata su entrambi i poli)

4. Collegare a terra e cortocircuitare

5. Coprire o proteggere le parti sotto tensione vicine al-

la zona delle operazioni Uso regolamentare Lo strumento è destinato esclusivamente a svolgere le operazioni descritte nel manuale dell'utente. Qualsiasi altro uso è considerato non regolamentare e può causare infortuni o il danneggiamento ir- reparabile dello strumento. Simili usi causano un immediato annul- lamento della garanzia concessa dal produttore all'utente.

Il produttore non si assume alcuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di si- curezza. In simili casi decade qualsiasi diritto alla garan- zia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicu- rezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.

Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2014 Testboy GmbH, Germania.Avvertenze

TB 65 ITALIANO ITALIANO ITALIANO Avvertenze di sicurezza

AVVERTENZA Ulteriori fonti di pericolo sono ad es. componenti mec- canici che possono provocare gravi lesioni personali. Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA Scosse elettriche possono causare la morte o gravi le- sioni personali, così come danni materiali (ad es. dan- neggiamento dello strumento). Esclusione della responsabilità

In caso di danni causati dal mancato rispetto del manua- le decade qualsiasi diritto alla garanzia! Il produttore non si assume alcuna responsabilità per gli eventuali danni indiretti risultanti!

Testboy non risponde dei danni causati | dal mancato rispetto del manuale dell'utente | da modifiche del prodotto non autorizzate da Testboy | dall'uso di ricambi non prodotti né autorizzati da Testboy | dall'uso di alcol, sostanze stupefacenti o medicinali. Esattezza del manuale dell'utente Il presente manuale dell'utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo alcuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.Avvertenze

TB 65 107 ITALIANO ITALIANO ITALIANO ITALIANO Smaltimento Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento, al temine del suo ciclo di vita, ai centri di raccolta per rifiuti elettronici.

La norma RAEE regola la restituzione e il riciclaggio de- gli apparecchi elettronici. I produttori di apparecchi elet- tronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale. Smaltimento di batterie usate

Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e rica- ricabili usate. È vietato smaltire le batterie insieme ai rifiuti domestici! Le batterie usa-e-getta/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici. I codici che identificano il metallo pesante contenuto nella batteria sono: Cd = cadmio, Hg = mercurio, Pb = piombo. Le batterie usa-e-getta/ricaricabili usate possono esse- re consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!Avvertenze

TB 65 ITALIANO ITALIANO ITALIANO Certificato di qualità Tutte le attività e i processi che si volgono all'interno della Testboy e rilevanti ai fini della qualità, vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente. Dichiarazione di conformità Il prodotto è conforme alle direttive più recenti. Maggiori informazio- ni sono disponibili all'indirizzo www.testboy.deUso

TB 65 109 ITALIANO ITALIANO ITALIANO ITALIANO Uso Introduzione Lo strumento Testboy

TB 65 è un multimetro destinato al settore dell'automobile e delle officine. Lo strumento di misura, costruito secondo gli ultimi standard di sicurezza, garantisce un lavoro sicuro e affidabile. Sia nel settore dell'artigianato e dell'industria, sia in quello degli hobby e del fai-da-te, il multimetro è un valido e prezio- so strumento per svolgere tutte le più comuni misure. Dotazione | Multimetro TB 65 | Cavi di misura di sicurezza | Manuale dell'utente Misure di sicurezza Lo strumento TB 65 ha lasciato la fabbrica in condizioni tecnicamente ineccepibili. Per mantenere inalterate queste condizioni, l'utente deve osservare le avvertenze di sicurezza contenute in questo manuale.

Attenzione! Utilizzare esclusivamente i cavi di misura di sicu- rezza forniti in dotazione o cavi equivalenti che ri- spondono alla stessa categoria di misura.Uso

TB 65 ITALIANO ITALIANO ITALIANO | Per evitare scosse elettriche, prendere le necessarie precauzioni quando si lavora con tensioni superiori a 120 V (60 V) DC o 50 V (25 V) eff. AC. Questi valori sono le tensioni massime di contatto secondo la normativa DIN VDE (i valori tra parentesi si riferiscono ad es. al settore medico o agricolo). | Prima di ogni misura, accertarsi che i cavi di misura e lo stru- mento si trovino in perfetto stato. | I cavi di misura e i puntali possono essere toccati solo afferran- doli nei punti previsti. Evitare assolutamente di toccare i puntali.

Lo strumento di misura può essere utilizzato solo all'in- terno delle fasce di misura specificate.

Ai sensi della norma EN 61010-1 sono state definite le seguenti categorie di misura: Categoria di misura CAT II Misure su circuiti elettrici collegati direttamente alla rete elettrica tramite connettori in casa, ufficio e laboratorio. Categoria di misura CAT III Misure all'interno delle installazioni dell'edificio: utenze stazionarie, collegamento del ripartitore, apparecchi collegati fissi al ripartitore. Categoria di misura CAT IV Misure alla fonte dell'installazione a bassa tensione: contatore, sca- ricatore primario, collegamento principale.Uso

TB 65 111 ITALIANO ITALIANO ITALIANO ITALIANO Interruttori, tasti e porte dello strumento

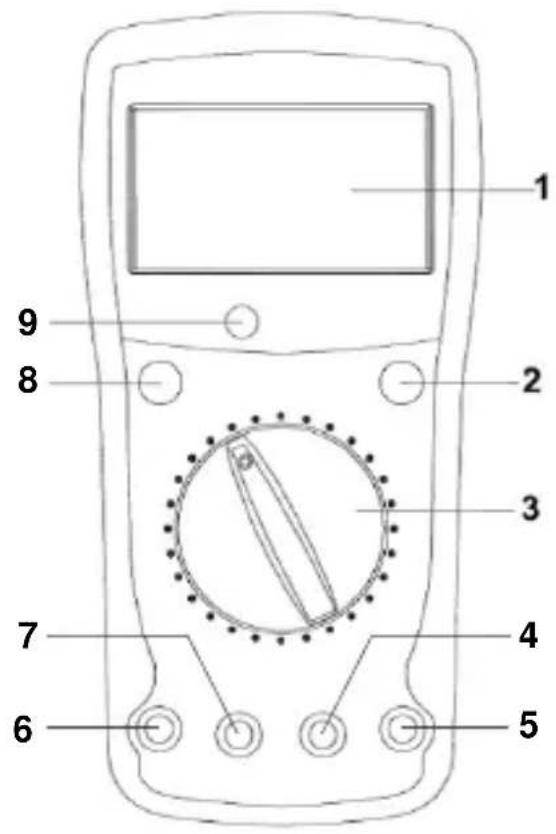

(1) Display LC (2) Tasto “HOLD” per salvare il valore di misura Premere questo tasto per salvare il valore di misura momentaneo. (3) Selettore della funzione di misura Ruotare il selettore per selezio- nare una delle varie funzioni di misura disponibili. (4) Massa Cavo di misura nero per tutti i tipi di segnali che lo strumento è in grado di leggere. (5) Ingresso V/Ω Cavo di misura rosso per tutti i tipi di segnali che lo strumento è in grado di leggere. (6) Porta 20 A (sinistra) Per misurare correnti a partire da 200 mA deve essere utilizza- ta la porta 20 A. (7) Porta mA Per misurare correnti sino a 200 mA. (8) Interruttore ON/OFF Per accendere o spegnere lo strumento premere l'interruttore “POWER”. (9) Sensore di luce (☼)

TB 65 ITALIANO ITALIANO ITALIANO Spegnimento automatico Per risparmiare la batteria, dopo 15 minuti di inattività lo strumento passa automaticamente in modalità sleep. Il display si spegne e viene consumata pochissima energia. Premere due volte il tasto “POWER” per tornare alla modalità operativa normale. Retroilluminazione automatica Quando la misura si svolge in ambienti bui, il sensore di luce (9) attiva automaticamente la retroilluminazione del display. La retroilluminazione si spegne quando lo strumento viene riportato in un ambiente luminoso. Funzione di memoria (HOLD) Quando la misura si svolge in luoghi poco accessibili, spesso diventa difficile leggere il display. Premendo il tasto “HOLD”, il valore di misura momentaneo viene “congelato” e può quindi essere letto con comodo anche al termine della misura. Per tornare alla modalità operativa normale, premere nuovamente il tasto.Uso

TB 65 113 ITALIANO ITALIANO ITALIANO ITALIANO Misurare la tensione continua / V= Ruotare il selettore per selezionare la fascia di misura desiderata. Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i cavi di misura al componente da misurare. Leggere il valore rilevato sul display. Sul display viene visualizzata anche la polarità della tensione. Tensione continua Fascia di mi- sura Risoluzione Precisione 200 mV 0,1 mV ±0,5 % della fascia di misura + 5 digit 2 V 1 mV 20 V 10 mV 120 V 100 mV

- Impedenza d'ingresso: 10 MΩ - Scaricatore: 250 Vrms Misurare la tensione alternata / V~ Ruotare il selettore per selezionare la fascia di misura desiderata. Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i cavi di misura al componente da misurare. Leggere il valore rilevato sul display. Tensione alternata Fascia di mi- sura Risoluzione Precisione 50 V 100 mV ±1,2 % della fascia di misura + 5 digit

- Impedenza d'ingresso: 4,5 MΩ. - Scaricatore: 250 Vrms - Range di frequenza: 40-400 HzUso

TB 65 ITALIANO ITALIANO ITALIANO Misurare la corrente continua / A= Ruotare il selettore per selezionare la fascia di misura desiderata. Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla porta “mA o ”20 A" dello strumento. Collegare i cavi di misura al componente da misurare. Leggere il valore rilevato sul display. Il segno davanti al valore indica la direzione della corrente.

Per misurare correnti superiori a 200 mA deve esse- re utilizzata la porta “20 A”! Corrente continua Fascia di mi- sura Risoluzione Precisione 20 mA 10 µA ±1,8 % della fascia di misura + 3 digit 200 mA 100 µA 20 A* 10 mA ±3,0 % della fascia di misura + 5 digit

Protezione contro i sovraccarichi: - la fascia mA è protetta da un fusibile autoripristinante da 200 mA. - Nella fascia 20 A, osservare la massima durata di funzionamento!

• Per proteggere lo strumento dal surriscaldamento, dopo una misura di max. 10 secondi è necessario fa- re una pausa di 15 minuti affinché si raffreddi.Uso

TB 65 115 ITALIANO ITALIANO ITALIANO ITALIANO Misurare la resistenza / Ω Ruotare il selettore per selezionare la fascia di misura desiderata. Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i cavi di misura al componente da misurare. Leggere il valore rilevato sul display. - Scaricatore: 250 V RMS

Fascia di mi- sura Risoluzione Precisione 200Ω 0.1Ω ±1 % + 5 digit 2KΩ

Nella fascia 200Ω, la resistenza dei cavi di misura può essere compensata cortocircuitando i cavi prima della misura e sottraendo il valore visualizzato sul display dal futuro valore rilevato.Uso

TB 65 ITALIANO ITALIANO ITALIANO Test diodi Ruotare il selettore in posizione “ / ”. Collegare il cavo di mi- sura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i cavi di misura al componente da misu- rare. Cavo di misura rosso = anodo, cavo di misura nero = catodo. Viene visualizzata la caduta di tensione diretta. Fascia di misura Risoluzione Display

1 mV Tensione diretta

- Corrente di andata: 25 µA circa - Scaricatore: 250 V RMS Test di continuità Ruotare il selettore in posizione " / ". Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω/TEMP/CAP” dello strumento. Collegare i cavi di misura al circuito da misurare. Con una resistenza inferiore a 45 Ω viene emesso un segnale acustico.

Importante: accertarsi che all'interno del circuito la tensione sia assente e i condensatori si siano scarica- ti.

Fascia di misura Funzionamento

Il cicalino integrato segnala un passaggio inferiore a 45 Ω

TB 65 117 ITALIANO ITALIANO ITALIANO ITALIANO Temperatura Ruotare il selettore in posizione " °C". Collegare una sonda di tem- peratura tipo K (nichel-cromo / nichel) alle porte “mA” (t+) e “V/Ω” (t-) dello strumento. Toccare con il puntale l'oggetto da misurare. Leggere il valore rilevato sul display. Fascia di misura Risoluzione Precisione Da -40 a 0 °C 1 °C ±2 % + 8 digit Da 0 a 400 °C ±2 % + 3 digit Da 400 a 1000 °C ±1 % + 3 digit

Frequenza Ruotare il selettore in posizione “Hz”. Collegare il cavo di misura ne- ro alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i cavi di misura al circuito da misurare. Legge- re il valore rilevato sul display. Fascia di misura Risoluzione Precisione 20 kHz 0,001 kHz ±2 % + 5 digit 200 kHz 0,1 kHz

- Sensibilità: 5 Vrms - Max. tensione d'ingresso 250 VrmsUso

TB 65 ITALIANO ITALIANO ITALIANO Velocità del motore (giri/minuto) Ruotare il selettore per selezionare il tipo di motore desiderato. Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Il valore visualizzato sul display è moltiplicato per 10 giri/min. Collegare il cavo di misura nero alla massa del veicolo e quello ros- so al polo negativo della bobina di accensione.

Cilindro Fascia di misura Risoluzione Precisione DIS* 500 – 10.000 giri/ min 10 giri/ min ±3 % + 5 digit 3CYL 4CYL 5CYL 6CYL 8CYL

- Sensibilità: 5 Vrms - Max. tensione d'ingresso 250 Vrms

• In presenza di un impianto di accensione senza distributore (DIS), collegare il cavo di misura rosso al cavo del segnale dei giri della centralina dell'impianto di accensione (vedere il ma- nuale di assistenza del costruttore).Uso

TB 65 119 ITALIANO ITALIANO ITALIANO ITALIANO Punto di accensione Ruotare il selettore e selezionare il tipo di motore nella fascia “Tach X10 ”. Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare il cavo di misura nero alla massa del veicolo e quello ros- so al polo negativo della bobina di accensione.

Ciclo di lavoro (Duty Cycle) Ruotare il selettore in posizione “Duty %”. Collegare il cavo di misu- ra nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i cavi di misura al circuito da misurare. Leggere il valore rilevato sul display.

Risoluzione Precisione 0 – 100 % 0,1 % ±3 % + 5 digit

- Sensibilità: 5 Vrms - Max. tensione d'ingresso 250 Vrms Cilindro Fascia di misura Risoluzione Precisione 3CYL

TB 65 ITALIANO ITALIANO ITALIANO Manutenzione Se utilizzato in conformità alle istruzioni contenute nel manuale, lo strumento non necessita di una particolare manutenzione. Pulizia Se lo strumento dovesse sporcarsi in seguito all'uso quotidiano, pulirlo con un panno umido e un po' di detergente domestico delicato. Evitare l'uso di detergenti aggressivi o solventi. Sostituzione della batteria Sostituire immediatamente la batteria quando sul display compare il simbolo . Prima di sostituire la batteria è necessario scollegare i cavi di misura dallo strumento! Svitare le tre viti situate sul retro dello strumento, aprire il vano della batteria e rimuovere la batteria scarica. Inserire nel vano una nuova batteria (1 batteria 6F22 da 9 V). Chiudere il vano della batteria e riavvitare le viti.

Utilizzare solo le batterie specificate! Le batterie non possono essere smaltite insieme ai rifiuti dome- stici! Osservare la normativa di smaltimento in vigore!Dati tecnici

TB 65 121 ITALIANO ITALIANO ITALIANO ITALIANO Dati tecnici Misura della tensione continua 0…120 V @10 MΩ Precisione ±0,5% +5 digit Misura della tensione alternata 0…50 V @4,5 MΩ Precisione ±1,2% +5 digit Misura della corrente continua 0…200 mA Precisione ±1,8% +3 digit 0,02...20 A Precisione ±3% +5 digit Misura della resistenza 0…2 MΩ Precisione ±1% +5 digit 2…200 MΩ Precisione ± (valore di misura-10)

• 5% +5 digit Test diodi Corrente di andata circa 25 mA Test di continuità 0…45 Ω Misura della temperatura -40...0 °C Precisione ±2% +8 digit 0…400 °C Precisione ±2% +3 digit 400…1000 °C Precisione ±1% +3 digit Misura della velocità 500…10.000 giri/min Precisione ±3% +5 digit Misura del punto di accensione 0…120° Precisione ±3% +5 digit Misura del ciclo di lavoro 0…100% Precisione ±3% +5 digit Misura della frequenza 0…200 kHz Precisione ±2% +5 digitDati tecnici

TB 65 ITALIANO ITALIANO ITALIANO

Fusibili F 200 mA autoripristinante (esente da manutenzione) e F 10 A Max. altitudine d'esercizio 2000 m s.l.m. Altezza delle cifre 26 mm Display 3 ½ posizioni (max. 1999) Indicazione della polarità Automatica Overflow Viene visualizzato il valore "1" Frequenza di campionamento 0,4 s. circa Livello batteria Viene visualizzato il simbolo della batteria Alimentazione 1 batteria da 9V Temperatura d'esercizio Da 0 °C a 40 °C Temperatura di stoccaggio Da -10 °C a 50 °C Dimensioni 180 × 84 × 55 mm Peso 335 g con batteriaInhoudsopgave
