GEBRUIKSAANWIJZING MUM5XW20 BOSCH

[nl] Gebruiksaanwijzing 43

[da] Brugsanvising 52

[no]Bruksanvisning 61

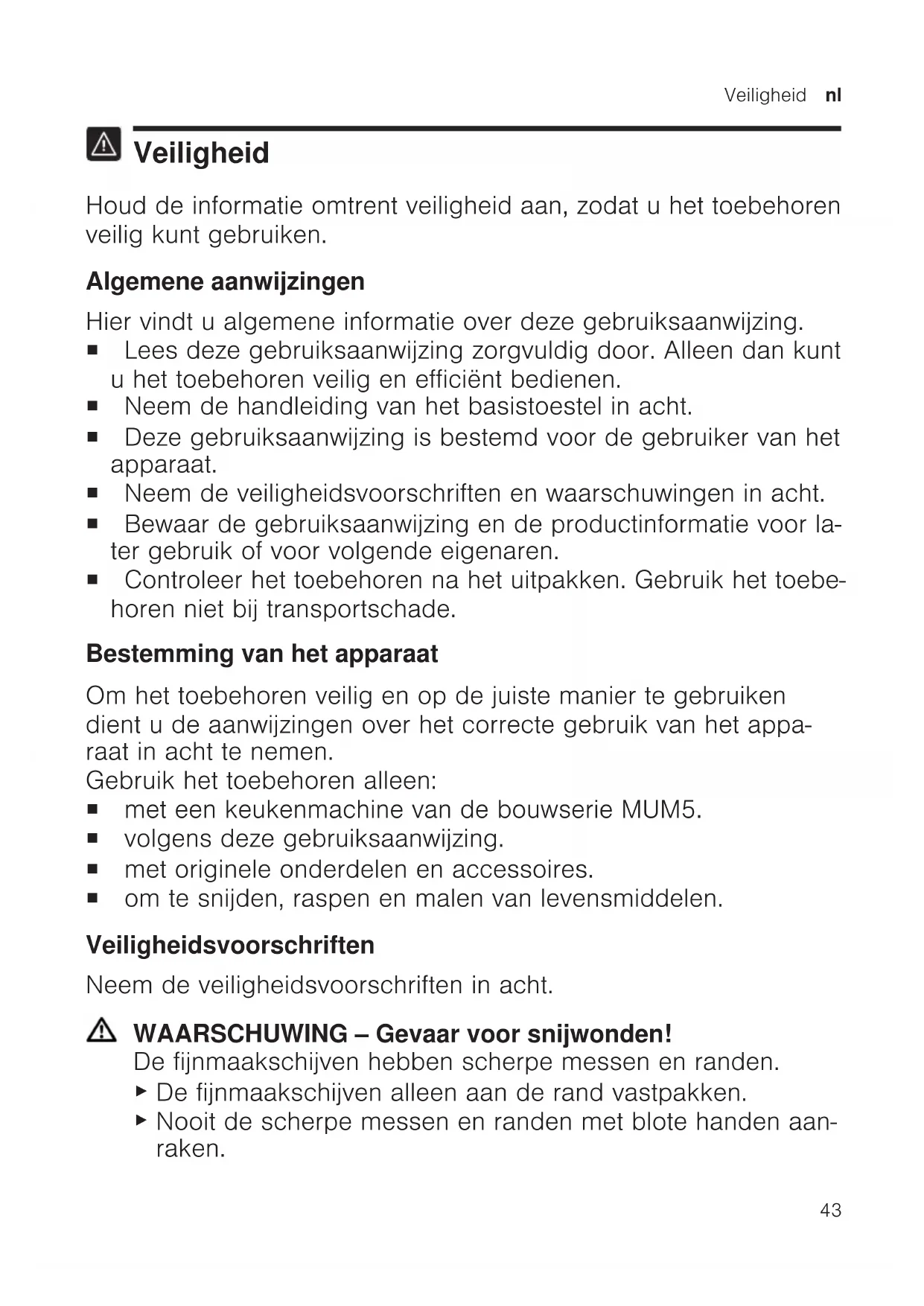

Houd de informatatie omtrent veiligheid aan, zodate u het toebehoren veilig=kunt gebruiken.

Algemene aanwijzingen

Hier vindt u algemene informatatie over deze gebruiksaanwijzing.

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u het toebehoren veilig en efficient bedieren.
Neem de handleiding van het basistoestel in acht.
- Deze gebruiksaanwijzing is bestemd voor de gebruiker van het apparaat.
Neem de veiligheidsvoorschriften en waarschuwingen in acht.
Bewaar de gebruiksaanwijzing en de productinformatie voor later gebruik of voor volgende eigenaren.
- Controller het toebehoren na het uitpakken. Gebruik het toebehoren Niet bij transportschade.

Bestemming van het apparatus

Om het toebehoren veilig en op de juiste manier te gebruiken dient u de aanwijzingen over het correcte gebruik van het apparaat in acht te nemen.

Gebruik het toebehoren alleen:

met een keukenmachine van de bouwserie MUM5.
volgens deze gebruiksaanwijzing.
met originele onderdelen en accessoires.
om te snijden, raspen en malen van levensmiddelen.

Veiligheidsvoorschriften

Neem de veiligheidsvoorschriften in acht.

WAARSCHUWING - Gevaar voor snijwonden!

De fijnmaakschijven hebben scherpe messen en randen.

• De fijnmaakschijven alleen aan de rand vastpakken.
• Nooit de scherpe messen en randen met blote handen aanraken.

WAARSCHUWING - Gevaar voor letsel!

• Roterende aandrijvingen, hulpstukken of toebehoren können letsel veroorzaken.

Niet in de vulschacht vrijpen.
Alleen de stopper gebruiker om ingredienten toe te voegen.

Een ondeskundig gebruik kan tot letsels veroorzaken.

• Het toebehoren nooit samenbouwen verwijl het op het basis-apparaat is aangebracht.
• Het toebehoren alleen bij stilstand van de aandrijving en uit het stopcontact verwijderde stekker aanbrengen en verwijdenen.
• Het toebehoren alleen in compleet gemonteerde toestand gebruiken.
• Het toebehoren alleen in de waarvoor bestemde werkstand gebruiken.

De reinigingsinstructies in acht nemen.
- Oppervlakken die met voedingsmiddelen in contactkommen, voor elk gebruik reinigen.

Materièle schade vermijden

Ter voorkoming van materiele schade, aan het apparaat, de accessoires of keukenvoorwerpen dient u de aanwijzingen in acht te nemen.

Algemeen

Neem deze aanwijzingen in acht als u het toebehoren gekruikt.

LET OP!

Een ondeskundig gebruik kan tot materielle schade leiden.

• Geen levensmiddelen verwijderen die harde bestanddelen bevatten, bijv. beenderen.
• Geen voorwerpen in de vulschacht of de behuizing steken, bijv. kooklepel.
  Voor het gebruik de vulschacht en de behuizing op vreme de voorwerpen controlleren.
• Geen große druk met de stopper uitoefenen.

Uitpakken en controleren

Hier wordt beschreiben waarop u bij het uitpakken moet letten.

Toebehoren en onderdelen uitpakken

1. Het toebehoren uit de verpakking nemen.
2. Alle verdere onderdelen en de begeleidende documenten uit de verpakking nemen en gereed leggen.
3. Verwijder het aanwezige verpakkingsmaterialiaal.
4. Verwijder alle stickers en folie.

Leveringsomvang

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering. Afb.

A	Continue rasp- en snijapparaat
B	Fijnmaakschijven1
C	Begeleidende documenten

1 Afhankelijk van de apparaatuitvoering

Toebehoren voor het eerste gebruik reinigen

1. Het gemonteerde toebehoren uit elkaar nemen. "Doorloopsnijder uit elkaar halen", Pagina 49
2. Alle onderdelen die met levensmiddelen in aanraking komen voor het eerste gebruik reinigen. "Reiniging en onderhoud", Pagina 50
3. De gereinigde en gedroogde onderdelen gereed leggen voor het gebruik.

Het toebehoren leren kennen

Leer uw accessoires kennen.

Onderdelen

Hier vindt u een overzicht van de onderdelen van uw toebehoren. Afb. 2

1	Behuizing
2	Schijfhouder
3	Deksel met geintegreerde vulschacht
4	Stopper en maatbeker
5	Snij-draaischijf
6	Rasp-draaischijf
7	Maalschijf, middelfijn
8	Schijf voor aardappelkoekjes/Rösti
9	Asia-groenteschijf

Symbolen

Hier vindt u een overzicht van de symbolen op uw accessoires.

Symbool	Beschrijving
i	Neem de aanwijzingen in de ge-bruiksaanwijzing in ache.
	Niet in de vulschacht vrijpen.
	Dekselplaatsen
	Positiemarkering behuizing

Overzicht van de fijnmaakschijven

Hier vindt u een overzicht van de fijn-
maakschijven en hun gebruiksdoel.

Aanduiding	Gebruik
Snij-draai-schijf	Levensmiddelen in dikke of dunne plakken snijden, bijvoor-beeld groente en fruit.
	Aanwijzing Niet geschikt voor de verwerking van harde kaas, brood, broodjes of chocolde.
	Tip: Snij gekookea aardappelen pas nadat ze zijn afgekoeld.

Aanduiding	Gebruik
Rasp-draai-schijf	Levensmiddelen in grove of fij-ne stukjes raspen, bijv. groente, fruit of kaas, zoals Goudse of Edammer kaas.Aanwijzing Niet geschikt voor de verwerking van noten of har-de kaas, bijvoorbeeld Parme-zaanse kaas.Tip: Rasp zachte kaas met de grove zijde.
Maalschijf, middelfijn	Levensmiddelen middelfijn ras-pen, bijvoorbeeld ongekookeaardappelen of harde kaas, zo-als Parmezaanse kaas.Aanwijzing Niet geschikt voor de verwerking van zachte kaas en snijdbare kaas.
Schijf voor aardappel-koekjes/Rösti	Ongekookeaardappelen ras-pen of in plakjes snijden.
Asia-groen-teschijf	Levensmiddelen in fijne reepjes snijden, bijv. fruit en groente.

Markering van de draaischijven

De zijkanten van de draaischijven zijn aangegeven met cijfers.

Markering Gebruik

1 Snij-draaischijf, dikke snijzijde

3 Snij-draaischijf, dunne snijzijde

2 Rasp-draaischijf, grove raspzijde

4 Rasp-draaischijf, fjne raspzijde

Overbelastingsbeveiling

De overbelastingsbeveiliging voorkomt dat de motor en andere onderden door een te hoge belasting worden beschadigd.

Wanneer de doorloopsnijder overbelast of geblokkeerd raakt, breekt de as van de schijfhouder op het waarvoor voorziene breekpunt.

Aanwijzing Vervangingsonderdelen met ingebouwde breekpunten makegen geen deel uit van once garantieverplichtingen. Een neue schijfhouder is onder bestelnummer 00630760 verkrijgbaar bij de servicedienst.

Vór het gebruik

Bereid het basistoestel en het toebehoren voor het gebruik voor.

Basisapparaat voorbereiden

Aanwijzing De afgebeelde keukenmachine kan qua vorm en uitrusting van uw model afwijken.

1. Het basisapparaatplaatsen zoals is beschreiben in de gebruiksaanwijzing.
2. De ontgrendelknop indrukken en de draaiarm omhoog bewegen tot deze vastklikt. Afb. 3
3. De kom op het basisapparaatplaatsen. Afb. 4
4. De kom gegen de klok in draaien tot denen vastklikt. Afb. 5

5. De ontgrendelknop indrukken en de draaiarm omlaag drukken tot deze in de stand 1 vastklikt. Afb. 6

6. Het beschermdeksel van aandrij-ving 2 bij de marketing -aar beneden duwen en eraf halen. Afb.

Doorloopsnijder in elkaar zieten

WAARSCHUWING Gevaar voor snijwonden!

De fijnmaakschijven hebben scherpmessen en randen.

De fijnmaakschijven alleen aan derand vastpakken.
Nooit de scherpe messen en randen met blote handen aanraken.

WAARSCHUWING Gevaar voor letsel!

Een ondeskundig gebruik kan tot let-sels veroorzaken.

• Het toebehoren nooit samenbouwen terwijl het op het basisapparaat is aangebracht.

• De schijfhouder ter hoogte van de vleugels vasthouden.

Afb. 8

De beide kunststof punten要去en\ aar boven wijzen.

1. De gewenste fjnmaakschijf aan derand beetpakken en met de benodigde zichde maar boven op deschijfhouder plaatsen.

Eenzijdige schijven met de messen of de verhogingenaar bovenplaatsen.
- Draaischijven met de gewenste markering maar bovenplaatsen. "Markering van de draaischijven",agina 46 Afb.

1. De schijfhouder met de fijnmaakschijf in de behuizing plaatsen. Afb. 10

nl De Bediening in essentie

1. Het deksel op de behuizingplaatsen.
   Afb. 11
   De markeringen Ven roeten ten opzichte van elkaar zich uitgelijnd.
2. Het deksel rechtsom draaien tot het vastklikt.
   Afb. 12
   De markeringen 1oeten
   ten opzichte van elkaar zichn uitgelijnd.

Doorloopsnijder aanbrengen op het basisapparaat

WAARSCHUWING

Gevaar voor letsel!

Een ondeskundig gebruik kan tot let-sels veroorzaken.

• Het toebehoren alleen bij stilstand van de aandrijving en uit het stopcontact verwijderde stekker aanbrengen en verwijdersen.

• De doorloopsnijder zoals afgebeeld op de aandrijving 2 plaatten.

Afb. 13

1. De doorloopsnijder omlaag drukken en met de klok mee draaien tot hij vastklikt.

Afb. 14

De doorloopsnijder moet vast met het basisapparaat verbonden zijn.

De Bediening in essentie

Hier kommt u belangrijke zaken over de bediening van uw accessoires te weten.

Snelheidsadviezen

Houd u aan de snelheidsadviezen om optimale resultaten te bereiken.

Aanwijzing Afhankelijk van de uitrusting van het apparaat is uw model voorzien van een draaischakelaar met 4 of 7 niveaus. In deze gebruiks-aanwijzing worden de snugheidsadviezen voor de draaischakelaar met 4 niveaus telkens tussen haakjes aangegeven.

Instelling Gebruik

7 (4) Levensmiddelen snijden, raspen of malen.

Snij-draaischijf
Maalschijf, middelfijn
Schijf voor aardappelkoekjes/ Rosti
Asia-groenteschijf

3-4 (2-3) Levensmiddelen met de raspschijf in grove of fjn stukjes raspen, bijv. groente of fruit.

Levensmiddelen verwerken met de doorloopsnijder

WAARSCHUWING

Gevaar voor letsel!

• Roterende aandrijvingen, hulpstukken of toebehoren können letselveroorzaken.

Niet in de vulschacht grijpen.
Alleen de stopper gebruiker om ingredienten toe te voegen.

• Een ondeskundig gebruik kan tot letsels veroorzaken.

• Het toebehoren alleen in compleet gemonteerde toestand gebruiken.

• Het toebehoren alleen in de waarvoor bestemde werkstand gebruiken.

Aanwijzing De doorloopsnijder kan alleen met correct geplaatste kom worden gebruikt.

Tip: Om optimale resultaten te verkrijgen verwerkt u dun snijgoed in bundels.

1. De levensmiddelen voorbereiden. Grove levensmiddelen in stukken snijden, zDat ze in de vulschacht passen.
2. De stekker in het stopcontact steken.
3. De draaischakelaar op de aanbevolen snelheid zetten. Afb. 15
4. De levensmiddelen in de vulschacht doen en met lichte druk met de stopper aandrukken. Afb. 16
5. De verwerking beeindigen als alle levensmiddelen zijn verwertk. de levensmiddelen in de kom de uitloop-opening van de doorloopsnijder bijna hebben bereikt.
6. De draaischakelaar op Zoff ten. Wachten tot het apparaat stilstaat.
7. De stekker uit het stopcontact nemen.

Kom leegmaken

Tip: U kurz de kom tijdens de verwerking leegmaken zonder de doorloopsnijder eraf te halen.

1. De draaischakelaar op Zoff ten. Wachten tot het apparatusat stil
2. De ontgrendelknop indrukken en de draaiarm omhoog bewegen tot deze vastklikt. Afb. 17
3. De kom met de klok mee draaien en verwijderen. Afb. 18
4. De kom leegmaker.

Doorloopsnijder eraf halen

WAARSCHUWING Gevaar voor letsel!

Een ondeskundig gebruik kan tot let-sels veroorzaken.

• Het toebehoren alleen bij stilstand van de aandrijving en uit het stopcontact verwijderde stekker aanbrengen en verwijderen.
• De doorloopsnijder gegen de klok in draaien tot hij losgaat. Afb. 19
• De doorloopsnijder van het basisapparaat af halen. Afb. 20

Doorloopsnijderuitelkaar halen

WAARSCHUWING Gevaar voor snijwonden!

De fijnmaakschijven hebben scherpmessen en randen.

De fijnmaakschijven alleen aan derand vastpakken.
Nooit de scherpe messen en randen met blote handen aanraken.

1. Het deksel gegen de klok in draaien. Afb. 21 De markeringen v en roeten ten opzichte van elkaar zichn uitgelijnd.
2. Het deksel eraf halen. Afb. 22
3. De schijfhouder beetpakken aan de as en met de faisnmaakschijf uit de behuizing halen. Afb. 23
4. De fijnmaakschijf aan de rand beetpakken en eraf halen. Afb. 24

n1 Reiniging en onderhoud

Tip: Reinig direct na gebruik alle onderdelen reinigen om het vastkoeken van resten te voorkomen.

Reiniging en onderhoud

Reinig en onderhoud uw accessoires zorgvuldig om ervoor te zorgen dat ze lang goed blijven werken.

Vaatwasserbestendigheid

In het navolgende leert u welke onderdelen in de vaatwasser können worden gereinigd.

LET OP!

Sommige onderdelen können bij de reiniging in de vaatwasser worden beschadigd.

Alleen vaatwasserbestendige onderdelen in de vaatwasser reinigen.
Alleen programma's gebruiken die het water Niet tot boven 60^ verhitten.
Kunststof onderdelen nicht in de vaatwasser vastklemen.

Geschikt voor de vaatwasser:

Motorhuis
Deksel
Stopper
Schijfhouder

Niet geschikt voor de vaatwasser:

Fijnmaakschijven

Reinigungsmiddelen

In het navolgende leert u welt toebehoren geschikt is voor het apparaat.

LET OP!

Gevaar voor materiaele schade. Het toebehoren kan worden beschadigd bij gebruik van ongeschikte reini-gingsmiddelen of een ondeskundige reiniging.

• Gebruik geen reinigingsmiddelende alcohol of spiritus bevatten.
• Gebruik geen scherpe, suntige of metalen voorwerpen.
• Gebruik geen schurende doeken of schurende reinigingsmiddelen.

Doorloopsnijder reinigen

WAARSCHUWING

Gevaar voor snijwonden!

De fijnmaakschijven hebben scherpe messen en randen.

De fijnmaakschijven alleen aan derand vastpakken.
Nooit de scherpe messen en randen met blote handen aanraken.

1. De fijnmaakschijven reinigen met zeepsop en een zachte borstel.
2. Alle andere onderdelen reinigen met zeepsop en een zachte doek of spons.

Tip: Aan de kunststof onderdelen kuren verkleuringen optreden, bij voorbeeld bij de verwerking van wortel. Verwijder de verkleuringen met een zachte doek en een paar druppels spijsolie.

Storingen verhelpen

Kleinere storingen aan uw accessoires kut u zich verhopen. Raadpleeg voor dat u contact opneem met de klantenservice de informatatie over het verhopen van storingen. Zo voorkomt u onnodige kosten.

Functiestoringen

Storing Oorzaak Verhelpen van storingen
Verwerkte levensmiddelen vallen nicht in de kom.	Uitlauf-opening of behuizing is verstopt.	1. Stop de verwerking en trek de stek-ker uit het stopcontact.2. Haal het accessoire eraf.3. Haal het accessoire uit elkaar en verwijder de verstopping.
Fijnmaakschijf draait nicht, hoewel het basisapparaat werkt.	Deksel is Niet correct ge-plaatst en vastgeklikt.	► Controller of het deksel correct is gemonteerd. → "Doorloopsnijder in elkaar zet-ten", Page 47
	Het accessoire is overbelast geraakt en de as van de schijfhouder is op het brek-punt gebroken.	► U kunt bij de klantenservice onder bestelnummer 00630760 een neue schijfhouder bestellen.

Sikkerhed
