MANUALE UTENTE MUM5XW20 BOSCH

[i] Istruzioni per l'uso 34

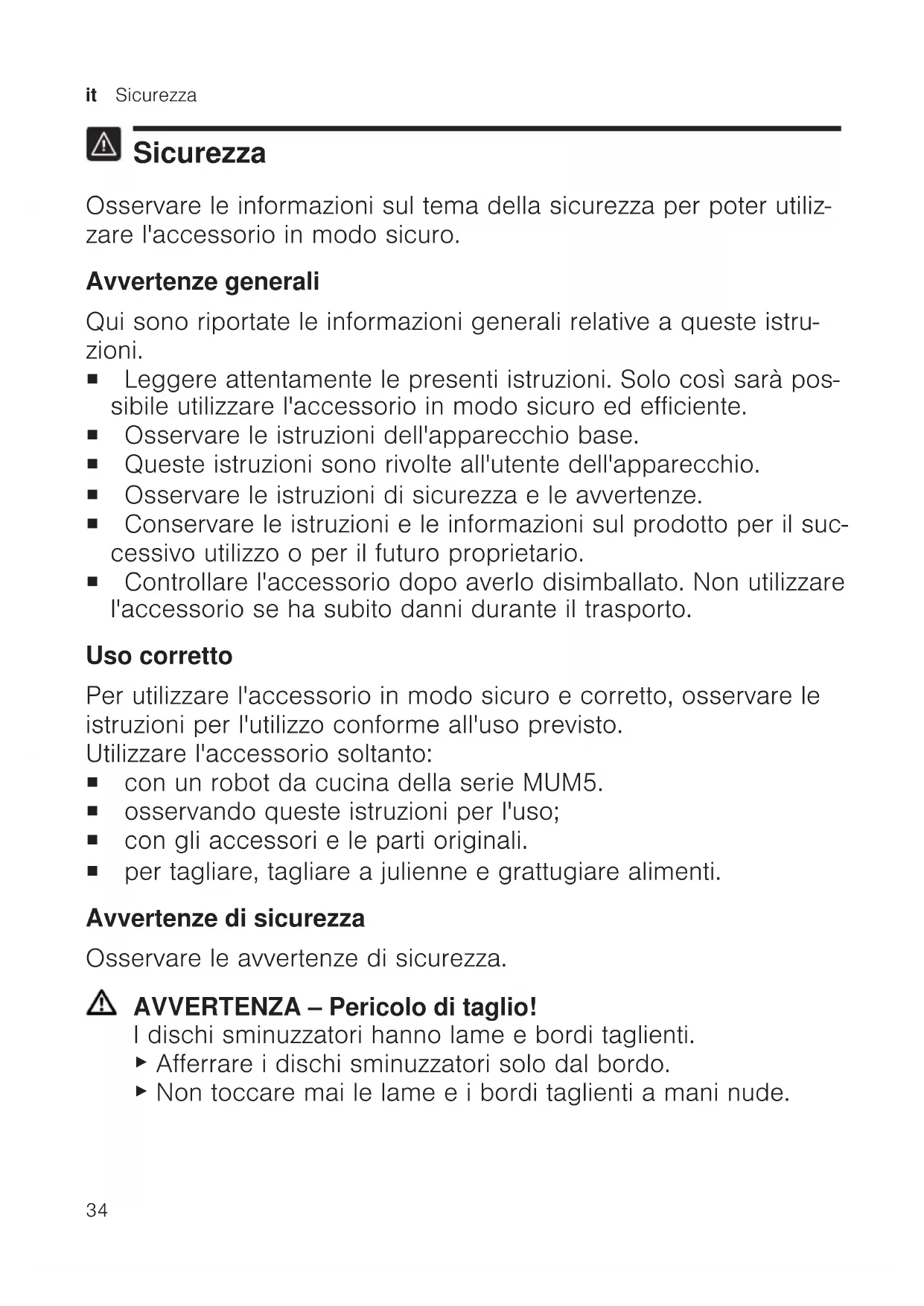

Osservare le informazioni sul tema della sicurezza per poter utilizzare l'accessorio in modo sicuro.

Avvertenze generali

Qui sono riportate le informazioni generali relative a queste istruzioni.

• Leggere attendamente le presenti istruzioni. Solo sono sare possibile utilizzato l'accessorio in modo sicuro ed efficiente.
  Osservare le istruzioni dell'apparecchio base.
• Queste istruzioni sono rivolte all'utente dell'apparecchio.
  Osservare le istruzioni di sicurezza e le avventenze.
• Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzato o per il futuro proprietario.
• Controllare l'accessorio dopo averlo disimballato. Non utilizzato l'accessorio se ha subito danni durante il trasporto.

Uso corretto

Perutilizzare l'accessorio in modo sicuro e corretto,osservare le istruzioni per l'utilizzo conforme all'uso previsto.

Utilizzato l'accessorio soltanto:

• con un robot da cucina dellaserie MUM5.
• osservando queste istruzioni per l'uso;
• con gli accessori e le parti originali.
  per tagliare, tagliare a julienne e grattugiare alimenti.

Avverenze di sicurezza

Osservare le avventenze di sicurezza.

AVVERTENZA - Pericolo di taglio!

I dischi sminuzzatori hanno lame e bordi taglienti.

• Afferrare i dischi sminuzzatori solo dal bordo.
  Non toccare mai le lame e i bordi taglienti a mani nude.

AVVERTENZA - Pericolo di lesions!

• Gli ingranaggi, gli utensili o gli accessori rotanti possono causare lesioni.

Non introdure le mani nel pozzetto di riempimento.
Per spingere gli ingredienti utilizzato solo il pestello.

L'utilizzo non conforme può causare lesioni.

Non assemblare mai l'accessorio sull'apparecchio base.
- Applicare e rimuovere l'accessorio solo ad ingranaggio fermo ed appearecchio scollegato.
- Utilizzato l'accessorio soltanto in stato di completo assemblaggio.
- Utilizzato l'accessorio sostanto nell'apposita posizione di lavoro.

AVVERTENZA - Rischio di danni alla salute!

La sporcizia sulle superfici più nuocere alla salute.

• Attenersi alle istruzioni per la pulizia.
• Pulire le superfici che vengono a contatto con gli alimenti prima di agli utilizzato.

Prevenzione di danni materiali

Per prevenire danni materiali all'apparecchio,agli accessori oagli oggetti da cucina, osservare le presenti avvertenze.

In generale

Osservare le presentiindicazioni durante l'utilizzo dell'accessorio.

ATTENZIONE!

L'utilizzo non conforme cui cause danni materiali.

Non lavorare alimenti contenti parti dure, ad es. ossi.
Non introdure oggetti (es. cucchiai) nel pozzetto di riempimento o nel corpo dell'apparecchio.
- Prima dell'uso, verificare che il pozzetto di riempimento e il corpo dell'apparecchio non presentino corpi estranei.
Non esercitare una forte pressione con il pestello.

Disimballaggio e controllo

Di seguito sono riportate le avventenze da osservare durante il disimbalaggio.

Disimballaggio dell'accesso e dei componenti

1. Estrarre alla confezione l'accessario.
2. Estrarre alla confezione tutti gli altri componenti e i documenti di accompagnamento e renderli disponibili.

3. Rimuovere il materiale d'imballaggio

4. Togliere le etichette e le pellicole che ricoprono l'apparecchio.

Conteno della confezione

Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.

Fig. 1

A	Sminuzzatore continuo
B	Dischi sminuzzatori1
C	Documentazione di arrivagnamen-to

1 In funzione dell'allestimento dell'apparecchio

Lavaggio dell'accessorio al primo uso

1. Scomporre l'accessorio nelle sin-gole parti. "Smontaggio dello sminuzzatore continuo", Pagina 40
2. Prima del primo uso pulire tutte le parti, che entrano in contatto con gli alimenti. "Pulizia e cura", Pagina 41
3. Predisporre le parti pulite ed asciugate per l'utilizzo.

Informazioni sugli accessori

Prendete confidenza con gli accessori.

Componenti

Di seguito è riportata una panoramicica dei componenti dell'accessorio. → Fig. 2

1 Corpo dell'apparecchio

2	Portadisco
3	Coperchio con bocca di carico integra-ta
4	Pestello e misurino
5	Disco di taglio
6	Disco sminuzzatore
7	Disco gratugia, medio-fine
8	Disco per rosti, frittelle di patate
9	Disco verdura Asia

Simboli

Di seguito è riportata una panoramicica dei symboli sull'accessorio.

Simbolo	Descrizione
i	Seguire leindicazioni del libretto d'istruzioni.
	Non introdurre le maniel nonzero.
	Applicazione del copercchio
	Marcatura di posizione del corpo

Panorama dei dischi smi-nuzzatori

Qui è riportata una panoramicica dei dischi sminuzzatori e del relativo ambito di applicazione.

Denominazione	Utilizzo
Disco di ta-glio	Tagliare gli alimenti a fette spesse o sottili, ad es. frutta e verdura.
	Nota: Non idoneo per la lavorazione di formaggio duro, pane, panini o cioccolato.
	Consiglio: Tagliare le patate bollite solo a freddo.

Denominazione	Utilizzo
Disco smi-nuzzatore	Tagliare a julienne gli alimenti in fette spesse o sottili, ad es. frutta, verdura o formaggio, come Gouda o Edamer.
	Nota: Non idoneo per la lavorazione di noci o formaggio duro, ad es. Parmigiano.
	Consiglio: Grattugiare il formaggio tenero con il lato grosso.
Disco gratu-gia, medio-fi-ne	Grattugiare gli alimenti mediofi-namente, ad es. patate crude o formaggio duro, come Parmi-giano.
	Nota: Non idoneo per la lavorazione di formaggio tenero e formaggio da taglio.
Disco per rö-sti, frittelle di patate	Grattugiare le patate crude o tagliarle a fette.
Disco verdu-ra Asia	Tagliare gli alimenti in strisce sottili, ad es. frutta e verdura.

Marcatura dei dischi reversibili

I lati dei dischi reversibili sono numerati.

Marcatura Utilizzo

1 Disco di taglio, lato di taglio spesso

3 Disco di taglio, lato di taglio sot- tile

2 Disco sminuzzatore, lato gratu-gia grossa

4 Disco sminuzzatore, lato gratu-gia fine

Sicurezza di sovraccarico

La sicurezza di sovraccarico previene che il motore ed altri componenti vengano danneggiati da un sovraccarico eccessivo.

Se lo sminuzzatore continuo viene riempitoecessivamente oppure ostruito, l'asse del portadisco sull'apposto punto di rottura predeterminato si rompe.

Nota: I ricambi con punto di rottura predeterminato non rientrano nei nostri doveri di garanzia. è possibile ordinare un portadisco nuovo presso il servizio assistenza clienti con il codice d'ordine 00630760.

Prima dell'utilizzo

Prepare l'apparecchio base e l'accessorio per l'uso.

Preparazione dell'apparecchio base

Nota: Il robot da cucina raffigurato cui differire dal proprio modello per forma e caratteristiche.

1. Installare l'apparecchio base come descrizione nelle istruzioni per l'uso principali.

2. Premere il pulsante di sblocco e sollevare il braccio oscillante fino all'arresto.

$$ \rightarrow \text {F i g .} 3 $$

1. Inserire la ciotola nell'apparecchio base.

$$ \rightarrow \text {F i g .} 4 $$

1. Ruotare la ciotola in senso antiorario fino allo scatto.

$$ \rightarrow \text {F i g .} $$

1. Premere il pulsante di sblocco e premere il braccio oscillante verso il basso fino all'arresto in posizione 1.

$$ \rightarrow \text {F i g .} 6 $$

1. Premere verso il basso e rimuovere il coperchio dell'ingranaggio 2 sulla marcatura

$$ \rightarrow \text {F i g .} 7 $$

Assemblaggio dello sminuz-zatore continuo

AVVERTENZA

Pericolo di taglio!

I dischi sminuzzatori hanno lame e bordi taglienti.

• Afferrare i dischi sminuzzatori solo dal bordo.
  Non toccare mai le lame e i bordi taglienti a mani nude.

AVVERTENZA

Pericolo di lesions!

L'utilizzo non conforme cui cause lesioni.

Non assemblare mai l'accessorio sull'apparecchio base.

1. Fissare il portadisco all'altezza delle alette.

$$ \rightarrow \text {F i g .} 8 $$

Entrambe le estremita in plastica devono essere rivolte verso l'alto.

1. Afferrare il disco sminuzzatore selezionato dal bordo e inserirlo sul portadisco con il lato desiderato rivolto versusl'alto.

$$ \rightarrow \text {F i g .} \boxed {9} $$

• Inserire i dischi monolaterali con le lame o i rialzi rivolti verso l'alto.

• Inserire i dischi reversibili con la marcatura desiderata rivolta versusl'alto.
  "Marcatura dei dischi reversibili", Pagina 37

• Inserire il portadisco con il disco sminuzzatore nel corpo. Fig. 10

• Inserire il coperchio nel corpo. Fig. 11 Le marcature vevvono essere allineate.
• Ruotare il coperchio in senso orario sono all'arresto. Fig. 12 Le marcature e evono essere allineate.

Montaggio dello sminuzzatore continuo sull'apparecchio base

AVVERTENZA Pericolo di lesioni!

L'utilizzo non conforme cui cause lesioni.

Applicare e rimuovere l'accessorio solo ad ingranaggio fermo ed apparecchio scollegato.

1. Applicare lo sminuzzatore continuosull'ingranaggio 2 come indicato. Fig. 13
2. Premere lo sminuzzatore continuo.
   verso il basso e ruotarlo in senso
   orario fino all'arresto. Fig. 14
   Lo sminuzzatore continuo deve es
   sere connesso saldamente all'ap-
   parecchio base.

Comandi di base

Qui sono fornite le informazioni essenziali sull'utilizzo degli accessori.

Consigli relativi alla velocità

Prestare attenzione ai consigli relativi alla velocità per ottenere risultati ottimali.

Nota: In base all'equipaggiamento dell'apparecchio, il modello è dotato di una manopola a 4 o 7 velocità. Le presenti istruzioni per l'uso indicano tra parentesi le velocità suggerite per la manopola a 4 velocità.

Imposta- Utilizzo zione

7 (4) Tagliare, grattugiare o sminuzzare alimenti.

• Disco di taglio
  Disco grattugia, medio-fine
  Disco per rosti, frittelle di pata
• disco verdura Asia

3-4 (2-3) Tagliare a julienne gli alimenti con l'apposto disco reversible in fette spesse o sottili, ad es. frutta o verdura.

Lavorazione degli alimenti con lo sminuzzatore continuo

AVVERTENZA Pericolo di lesioni!

Gli ingranaggi, gli utensili o gli accessori rotanti possono causare lesionsi.

Non introdure le mani nel pozzetto di riempimento.
Per spingere gli ingredienti utilizzare solo il pestello.

L'utilizzo non conforme cui cause lesioni.

Utilizzato l'accessorio soltanto in stato di completo assemblaggio.
Utilizzato l'accessorio soltanto nell'apposita posizione di lavoro.

Nota: Lo sminuzzatore continuo cui essere azionato soltanto con la ciotola correttamente insertita.

Consiglio: Per ottenere risultati ottimi, lavorare gli alimenti sottili legati in mazzetto.

1.Prepare gli alimenti.

it Comandi di base

Tagliare in pezzi gli alimenti di grosse dimensioni per adattarli al pozzetto di riempimento.

1. Inserire la spina di alimentazione.
2. Posizione are la manopola sulla velocità consigliata. Fig. 15
3. Introdurre gli alimenti nella bocchetta di carico e spingere esercitando una leggera pressione con il pestello. Fig. 16
4. Terminare la lavorazione quando
5. tutti gli alimenti sono lavorati;
6. gli alimenti nella ciotola hanno quasi raggiunto l'aperatura di uscita dello sminuzzatore continuo.
7. Portare la manopola su O/off Attendere che l'apparecchio sia fermo.
8. Staccare la spina di alimentazione.

Svuotamento della ciotola

Consiglio: É possibile svuotare la ciotola durante la lavorazione sulla rimuovere lo sminuzzatore continuo.

1. Portare la manopola su O/off Attendere che l'apparecchio sia fermo.
2. Premere il pulsante di sblocco e sollevare il braccio oscillante sono all'arresto. Fig. 17
3. Ruotare la ciotola in senso orario e rimuoverla. Fig. 18
4. Svuotare la ciotola.

Rimozione dello sminuzzatore continuo

AVVERTENZA Pericolo di lesioni!

L'utilizzo non conforme cui cause lesioni.

Applicare e rimuovere l'accessorio solo ad ingranaggio fermo ed apparecchio scollegato.

1. Ruotare lo sminuzzatore continuo in senso antiorario sono allo sgancio. Fig. 19
2. Rimuovere lo sminuzzatore continuo dall'apparecchio base. Fig. 20

Smontaggio dello sminuzzatore continuo

AVVERTENZA Pericolo di taglio!

I dischi sminuzzatori hanno lame e bordi taglienti.

• Afferrare i dischi sminuzzatori solo dal bordo.
  Non toccare mai le lame e i bordi taglienti a mani nude.

• Ruotare il coperchio in senso anti- orario. Fig. 21 Le marcature ne devono essere allineate.

• Rimuovere il coperchio. Fig. 22

• Inserire il portadisco sull'asse ed estrarlo dal corpo con il disco smi-nuzzatore. Fig. 23
• Afferrare il disco sminuzzatore dal bordo e rimuoverlo. Fig. 24

Consiglio: Pulire tutte le parti subito\ dopo l'uso per prevenir l'essicca-mentation dei residui.

Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.

Idoneità per il lavaggio in la-vastoviglie

Di seguito sono indicati i componenti che possono essere lavati in lavastoviglie.

ATTENZIONE!

Alcuni componenti possono essere danneggiati se vengono lavati in lava-stoviglie.

• Lavare in lavastoviglie sostanto i componenti idonei.
  Utilizzare soltanto programmi che non riscaldano l'acqua或者其他 60^
  Non incastrare componenti in plastica in lavastoviglie.

Lavabili in lavastoviglie:

Corpo dell'apparecchio
Coperchio
Pestello
Portadisco

Non lavabili in lavastoviglie:

Dischi sminuzzatori

Detergenti

Di seguito sono indicati i detersivi adatti per l'accessorio.

ATTENZIONE!

Pericolo di danni materiali. L'accessorio può essere danneggiato se non viene lavato correttamente o se viene utilizzato un detergente non idoneo.

Non impiegare detergenti a base di alcol.
Nonutilizzare oggetti taglienti, appuntiti o metallici.
Non usare panni o detergenti abrasivi.

Pulizia dello sminuzzatore continuo

AVVERTENZA Pericolo di taglio!

I dischi sminuzzatori hanno lame e bordi taglienti.

• Afferrare i dischi sminuzzatori solo dal bordo.
  Non toccare mai le lame e i bordi taglienti a mani nude.

• Lavare i dischi sminuzzatori condetersivo e una spazzola morbida.

• Lavare tutti gli altri componenti con detersivo e un panno morbido o una spugna.

Consiglio: Durante la lavorazione, per es. di carote, sulle parti di plastica si possono formare macchie colorate. Rimuovere le macchie con un panno morbido e alcune gobce di olio da cucina.

Sistemazione guasti

I guasti minoriagliaccessori possono essere eliminati autonomamente dall'utente. Utilizzarele informazioni per la systemazione dei guasti prima di contattare il servizio di assistenza clienti. In quello modo si evitano costi non necessari.

Anomalie di funzionamento

Anomalia Causa Eliminazione dell'anomalia
Gli alimenti lavorati non ca-dono nella ciotola.	Apertura di uscita o corpo ostruito.	1. Terminare la lavorazione e scollega- re la spina di alimentazione.2. Togliere gli accessori.3. Rimuovere gli accessori ed elimina- re l'ostruzione.
Il disco sminuzzatore non ruota sebbene l'apparecchio base sia in funzione.	Coperchio non inserito né agganciato correttamente.	Verificare che il coperchio sia stato correttamente montato. → "Assemblaggio dello sminuzzato- re continuo", Pagina 38
	Gli accessori sono stati so-vraccariciati e l'asse del por-tadisco si è spezzato nel punto di rottura prestabilitito.	È possibile ordinare un portadisco nuovo presso il servizio assistenza clienti con il codice d'ordine 00630760.

Veiligheid

Uso conforme a lo prescritto

$$ \ddot {U} \dot {U} \dot {U} \dot {U} \dot {U} \dot {U} \dot {U} \dot {U} $$

$$ j l _ {a} j l _ {b} l _ {c} l _ {d} l _ {e} \downarrow $$

$$ \begin{array}{c} \omega \ \ddot {\omega} \end{array} \begin{array}{c} \omega \ \ddot {\omega} \end{array} $$

$$ . \dot {l} \dot {l} \dot {l} \dot {l} $$

8

$$ \leftarrow \ddot {o} j g \dot {0} $$

$$ \dot {n} \dot {s} \dot {d} \dot {s} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} \dot {l} $$

$$ \cdot \cup \backslash \backslash \backslash \backslash \backslash $$

$$ \dot {n} \cup \text {g c j a l l} \text {g i b o i l} \cup \text {j o j} \text {s u o l} 2. $$

$$ \cup \text {l a l l} \cup \text {l a l l} \cup \text {d e g} \text {a d} $$

$$ \left. \cup \cup \cup \cup \cup \cup \cup \cup \cup \cup \cup \cup \cup \cup \cup \right] $$

$$ . \cup \varphi | _ {j} \ddot {\lambda} | $$

$$ \left. \omega \right| _ {a} \left. \ddot {a} \right| _ {b} \left. \dot {a} \right| _ {c} \left. \varphi \right| _ {d} \left. \ddot {g} \right| _ {e} \left. \ddot {s} \right| _ {f} - $$

$$ \hat {o} \mu \hat {u} \omega \left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left. \right.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left.\left. g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} g _ {j} \right|\right|\right|\right|\right|\right|\right|\right|\right|\right|\right|\right|\right|\right|\right|\right|\right|\right| $$

$$ \cdot \cup \backslash \backslash \backslash \cup \backslash $$

$$ \rho \left| \dot {a} \dot {s} w \right| \downarrow \frac {\ddot {q}}{1} $$

$$ \ddot {l} \dot {a} \dot {a} \dot {l} \dot {a} \dot {l} g \dot {w} \omega \omega \dot {x} \mid j \omega \omega \dot {z} $$

$$ . p o l \Delta \Delta \omega \Delta J $$

$$ \overline {{\omega}} \omega \overline {{\lambda}} \mid j _ {\mathrm {q} ^ {\prime} \mathrm {j} ^ {\prime}} $$

$$ : \ddot {a} b \dot {a} l o b ] \dot {l} j $$

$$ \dot {j} \bar {g} \bar {a} \bar {a} \bar {l l} \ddot {\iota} \bar {l} \bar {o} \bar {s} \bar {d} \bar {w} \bar {x} \bar {l} \bar {s} \bar {d} \bar {e} \bar {o} $$
