GEBRUIKSAANWIJZING TCAC 19068 EINHELL

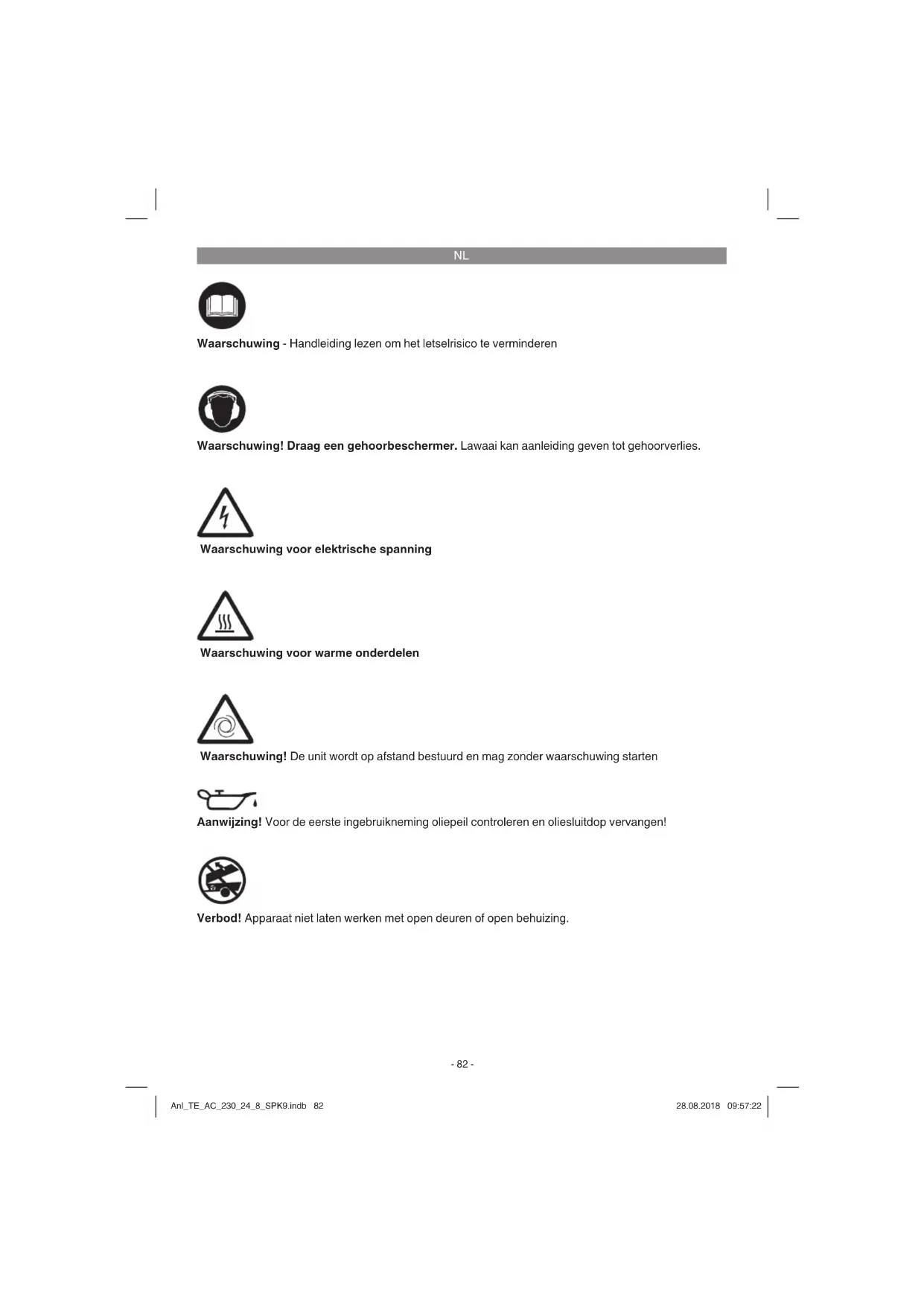

Waarschuwing voor elektrische spanning Waarschuwing voor warme onderdelen Waarschuwing! De unit wordt op afstand bestuurd en mag zonder waarschuwing starten Aanwijzing! Voor de eerste ingebruikneming oliepeil controleren en oliesluitdop vervangen! Verbod! Apparaat niet laten werken met open deuren of open behuizing. Waarschuwing! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Waarschuwing - Handleiding lezen om het letselrisico te verminderen Anl_TE_AC_230_24_8_SPK9.indb 82Anl_TE_AC_230_24_8_SPK9.indb 82 28.08.2018 09:57:2228.08.2018 09:57:22NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Dit gereedschap is niet bedoeld om door perso- nen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door perso- nen, die niet de nodige ervaring en/of kennis heb- ben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorko- men dat ze met het gereedschap spelen.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

1. Aanzuigluchtfi lter

6. Manometer (ingestelde druk kan worden af-

11. Afl aatplug voor condenswater

12. Manometer (keteldruk kan worden afgelezen)

Gelieve de volledigheid van het artikel te controle- ren aan de hand van de beschreven leveringsom- vang. Indien er onderdelen ontbreken gelieve zich binnen de 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter mits vertoon van een geldig bewijs van aankoop of tot de dichtstbijzijnde desbetreff ende bouwmarkt.. Gelieve daarvoor de garantietabel in de garantie- bepalingen aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Anl_TE_AC_230_24_8_SPK9.indb 83Anl_TE_AC_230_24_8_SPK9.indb 83 28.08.2018 09:57:2328.08.2018 09:57:23NL

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Moer, voor montage van de as (2x)

Veiligheidsvoorschriften

3. Reglementair gebruik

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de com- pressor werd geleverd.

De compressor dient nabij de verbruikers te worden geïnstalleerd.

Vermijd lange luchtkabels en toevoerleidin- gen (verlengingen).

Let op droge en stofvrije aanzuiglucht.

De compressor niet in een vochtige of natte ruimte installeren.

De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstem- peratuur +5°C - +40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn.

De compressor is geschikt voor gebruik in droge ruimten. Hij mag niet worden gebruikt in zones waarin met spatwater wordt gewerkt. Anl_TE_AC_230_24_8_SPK9.indb 84Anl_TE_AC_230_24_8_SPK9.indb 84 28.08.2018 09:57:2328.08.2018 09:57:23NL

Vóór inbedrijfstelling dient het oliepeil in de compressorpomp te worden gecontroleerd.

Gebruik het toestel alleen op een vaste en effen ondergrond.

Gebruik flexibele slangen om een overbren- ging van ontoelaatbare lasten op het buislei- dingsysteem aan de verbinding van de com- pressorinstallatie naar het buisleidingsysteem te vermijden.

Het is noodzakelijk om vóór het inbedrijfstel- len van de compressorinstallatie afscheiders, opvanginrichtingen en afvoermogelijkheden te voorzien, die vereist zijn voor de bewerking van de door de compressor geproduceerde vloeistoffen.

Toevoerslangen moeten bij drukken hoger dan 7 bar met een veiligheidskabel (bijv. een draadkabel) worden uitgerust.

6. Montage en ingebruikneming

Aanwijzing! Voor ingebruikneming het apparaat zeker volledig monteren!

6.1 Montage van de wielen (3)

De bijgaande wielen dienen te worden gemon- teerdzoal getoond in fi g. 5.

6.2 Montage van de standvoeten (4)

De bijgaande standvoeten (4) dienen te worden gemonteerd zoals getoond in fi g. 6.

6.3 Vervangen van de olieafsluitstop (14)

Verwijder het transportdeksel uit het olievulgat m.b.v. een schroevendraaier en plaats de bijgaan- de oliesluitdop (14) in het olievulgat (fi g. 7-8).

6.4 Montage van de luchtfi lter (1)

Verwijder met een schroevendraaier het trans- portdeksel aan de luchtfi lteraansluiting. Schroef de meegeleverde luchtfi lter erin (fi g. 9).

De motor heeft een overbelastingsschakelaar (fig. 3, pos. 16). Bij overbelasting van de com- pressor schakelt deze schakelaar de com- pressor automatisch uit om de compressor te beschermen tegen oververhitting. Als de overbelastingsschakelaar reageert, schakelt u de compressor met de AAN/UIT-schakelaar (8) uit; wacht dan eventjes tot de compressor is afgekoeld. Druk dan de overbelastings- schakelaar (16) in en schakel de compressor terug in.

Lange toevoerleidingen alsook verlengka- bels, kabeltrommels enz. leiden tot span- ningsverlies en kunnen het starten van de motor beletten.

Bij temperaturen onder +5°C start de motor eventueel moeilijk ten gevolge van stroefheid.

6.6 Aan/Uit-schakelaar (8)

De compressor wordt ingeschakeld door de Aan/ Uit-schakelaar (8) uit te trekken. Om de compressor uit te schakelen moet de Aan/ Uit-schakelaar (8) worden ingedrukt (afb. 2).

Met de drukregelaar (7) kan de druk op de manometer (6) worden afgesteld.

De afgestelde druk kan op de snelkoppeling (5) worden ontnomen.

6.8 Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afge- steld. Inschakeldruk 6 bar Uitschakeldruk 8 bar

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden. Anl_TE_AC_230_24_8_SPK9.indb 85Anl_TE_AC_230_24_8_SPK9.indb 85 28.08.2018 09:57:2328.08.2018 09:57:23NL

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaak- en onderhouds- werkzaamheid de netstekker uit het stopcon- tact. Waarschuwing! Wacht tot de compressor helemaal is afgeko- eld! Gevaar om brandwonden op te lopen! Waarschuwing! Vóór alle schoonmaak- en onderhoudswerk- zaamheden dient de ketel drukloos te worden gemaakt. Waarschuwing! Zet het apparaat na gebruik altijd uit en trek de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen zo veel mo- gelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met per- slucht bij lage druk schoon.

Het is aan te bevelen het apparaat direct na elk gebruik schoon te maken.

Maak het apparaat regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terecht- komt.

Slang en spuitgereedschap moeten vóór de schoonmaakbeurt van de compressor wor- den gescheiden. De compressor mag niet met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.

8.2 Condenswater (fi g. 1)

Aanwijzing! Voor een duurzame bestendigheid van het drukvat (2) dient het condensatiewater na elk gebruik te worden afgelaten door de aftapschroef (11) open te draaien. Controleer het drukvat voor elk gebruik op roest en beschadigingen. De compressor mag niet met een defect of roestig drukvat in werking worden gesteld. Indien u beschadigingen vaststelt, gelie- ve zich tot de klantenserviceplaats te wenden. Aanwijzing! Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het con- denswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

8.3 Veiligheidsklep (10)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van het drukvat. Het is niet to- elaatbaar de veiligheidsklep te verstellen of de verzegeling ervan te verwijderen. Om te verze- keren dat de veiligheidsklep, indien nodig, naar behoren werkt, dient u de klep van tijd tot tijd in werking te stellen. Trek fl ink aan de ring tot per- slucht hoorbaar wordt afgeblazen. Laat daarna de ring weer los.

8.4 Oliepeil regelmatig controleren

Plaats de compressor op een eff en horizontaal oppervlak. Het oliepeil moet zich tussen MAX en MIN van de kijkglas (fi g. 10) bevinden. Verversen van de olie: aanbevolen soort olie: SAE 5W/40 of een gelijkwaardige soort. De olie van de eerste vulling moet na 100 bedri- jfsuren worden ververst. Vervolgens dient de olie om de 500 bedrijfsuren te worden afgelaten en door nieuwe olie te worden ververst.

Schakel de motor uit en verwijder de netstekker uit het stopcontact. Nadat u de eventueel voor- handen zijnde luchtdruk hebt afgelaten kan u de olieaftapplug (15) op de compressiepomp uitdraaien. Om te voorkomen dat olie ongecontro- leerd uitloopt plaats u best een kleine blikken goot eronder en verzamelt u de olie in een bak. Indien al de olie niet helemaal uitloopt is het aan te beve- len de compressor lichtjes schuin te zetten. De afgewerkte olie biedt u aan op een overe- enkomstige inzamelplaats voor afgewerkte olie. Is al de olie uitgelopen draait u de olieafl aatplug (15) er terug in. Giet verse olie het olievulgat (13) in tot de olie het vereiste peil heeft bereikt. Daarna zet u de oliesluitdop (14) er terug in.

8.6 Schoonmaken van de aanzuigfi lter (1)

De aanzuigfi lter voorkomt het binnenzuigen van stof en vuil. Deze fi lter dient minstens om de 300 bedrijfsuren schoon te worden gemaakt. Een verstopt geraakte aanzuigfi lter vermindert aanzi- enlijk het vermogen van de compressor. Open de schroef aan de luchtfi lter, zodat de helften van het huis van de luchtfi lter geopend kunnen worden. Blaas alle delen van de fi lter bij lage druk (ca. 3 bar) uit met perslucht en monteer de fi lter dan in omgekeerde volgorde. Zorg bij de reiniging voor voldoende bescherming tegen stof (bijv. geschikt mondmasker). Anl_TE_AC_230_24_8_SPK9.indb 86Anl_TE_AC_230_24_8_SPK9.indb 86 28.08.2018 09:57:2328.08.2018 09:57:23NL

Waarschuwing! Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld. Waarschuwing! De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

Gebruik voor het transport de handgreep en verrijd daarmee de compressor.

Transporteer het apparaat alleen aan de transportgreep.

Bescherm het apparaat tegen onverwachte schokken resp. trillingen.

8.9 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_TE_AC_230_24_8_SPK9.indb 87Anl_TE_AC_230_24_8_SPK9.indb 87 28.08.2018 09:57:2328.08.2018 09:57:23NL

10. Mogelijke uitvaloorzaken

Probleem Oorzaak Oplossing De compressor draait niet.

3. Buitentemperatuur te laag.

Verlengkabel met een voldoende aderdoorsnede gebruiken.

3. Niet onder +5° buitentemperatuur

de oorzaak van de oververhitting verhelpen. Compressor draait, maar bouwt geen druk op.

3. Afl aatplug voor condenswater (11)

1. Terugslagklep (23) door een vak-

werkplaats laten vervangen.

2. Dichtingen controleren, defecte

dichtingen door een vakwerkplaats laten vervangen.

3. Plug met de hand aanhalen.

Dichting op de plug controleren, indien nodig, vervangen. Compressor draait, druk wordt op de manometer aan- geduid, maar de gereedschappen draaien niet.

3. Druk op de drukregelaar te laag

3. Drukregelaar verder opendraaien.

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_TE_AC_230_24_8_SPK9.indb 89Anl_TE_AC_230_24_8_SPK9.indb 89 28.08.2018 09:57:2328.08.2018 09:57:23NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* V-snaar, luchtfi lter Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TE_AC_230_24_8_SPK9.indb 90Anl_TE_AC_230_24_8_SPK9.indb 90 28.08.2018 09:57:2328.08.2018 09:57:23NL
