GEBRUIKSAANWIJZING TCAC 270508 EINHELL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 12)

1. Gevaar! - Handleiding lezen om het letselri-

sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-

mer. Lawaai kan aanleiding geven tot ge- hoorverlies.

3. Waarschuwing voor elektrische spanning

4. Waarschuwing voor warme onderdelen

5. Waarschuwing! De eenheid loopt zonder

waarschuwing bij een drukval onder inscha- keldruk automatisch aan!

6. Let op! Vóór de eerste inbedrijfstelling olie-

peil controleren en oliesluitdop vervangen!

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Dit gereedschap is niet bedoeld om door perso- nen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door perso- nen, die niet de nodige ervaring en/of kennis heb- ben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorko- men dat ze met het gereedschap spelen.

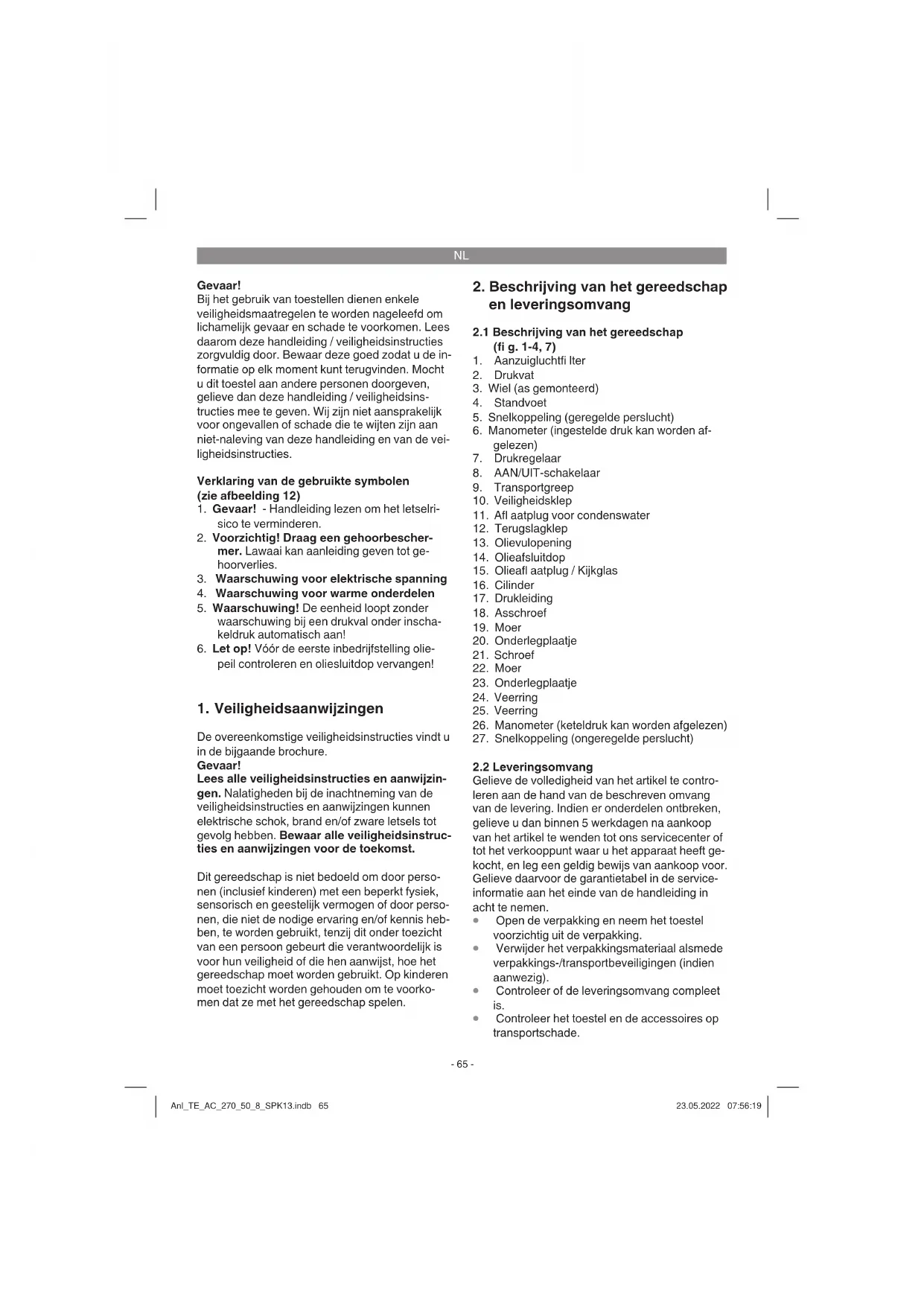

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

1. Aanzuigluchtfi lter

3. Wiel (as gemonteerd)

6. Manometer (ingestelde druk kan worden af-

11. Afl aatplug voor condenswater

26. Manometer (keteldruk kan worden afgelezen)

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Moer, voor montage van de as (2x)

Veiligheidsvoorschriften

3. Reglementair gebruik

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

......................................1,91 dB Beschermklasse: .......................................... IP32 Gewicht van het apparaat in kg: ............ ca. 32 kg Hoeveelheid olie: .............................. ca. 0,22 liter Geluid De geluidsemissiewaarden zijn bepaald conform EN ISO 3744.

5. Vóór inbedrijfstelling

Waarschuwing! Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de com- pressor werd geleverd.

De compressor dient nabij de verbruikers te worden geïnstalleerd.

Vermijd lange luchtkabels en toevoerleidin- gen (verlengingen).

Let op droge en stofvrije aanzuiglucht.

De compressor niet in een vochtige of natte ruimte installeren.

De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstem- peratuur +5°C - +40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn.

De compressor is geschikt voor gebruik in droge ruimten. Hij mag niet worden gebruikt in zones waarin met spatwater wordt gewerkt.

Vóór inbedrijfstelling dient het oliepeil in de compressorpomp te worden gecontroleerd.

Gebruik het toestel alleen op een vaste en effen ondergrond.

Gebruik flexibele slangen om een overbren- ging van ontoelaatbare lasten op het buislei- dingsysteem aan de verbinding van de com- pressorinstallatie naar het buisleidingsysteem te vermijden. Anl_TE_AC_270_50_8_SPK13.indb 66Anl_TE_AC_270_50_8_SPK13.indb 66 23.05.2022 07:56:2023.05.2022 07:56:20NL

Het is noodzakelijk om vóór het inbedrijfstel- len van de compressorinstallatie afscheiders, opvanginrichtingen en afvoermogelijkheden te voorzien, die vereist zijn voor de bewerking van de door de compressor geproduceerde vloeistoffen.

Toevoerslangen moeten bij drukken hoger dan 7 bar met een veiligheidskabel (bijv. een draadkabel) worden uitgerust.

6. Montage en ingebruikneming

Gevaar! Voor ingebruikneming het apparaat zeker volledig monteren!

6.1 Montage van de wielen (3)

De bijgaande wielen dienen te worden gemon- teerdzoal getoond in fi g. 5.

6.2 Montage van de standvoeten (4)

De bijgaande standvoeten (4) dienen te worden gemonteerd zoals getoond in fi g. 6.

6.3 Vervangen van de olieafsluitstop (14)

Verwijder het transportdeksel uit het olievulgat m.b.v. een schroevendraaier en plaats de bijgaan- de oliesluitdop (14) in het olievulgat (fi g. 7).

6.4 Montage van de luchtfi lter (1)

Verwijder met een schroevendraaier het trans- portdeksel aan de luchtfi lteraansluiting. Schroef de meegeleverde luchtfi lter erin (fi g. 8).

Lange toevoerleidingen alsook verlengka- bels, kabeltrommels enz. leiden tot span- ningsverlies en kunnen het starten van de motor beletten.

Bij temperaturen onder +5°C start de motor eventueel moeilijk ten gevolge van stroefheid.

6.6 AAN/UIT-schakelaar (8)

U schakelt de compressor in door de knop (8) uit te trekken. Om de compressor uit te schakelen moet u de knop (8) indrukken. (fi g. 2)

Met de drukregelaar (7) kan de druk op de manometer (6) worden afgesteld.

De afgestelde druk kan op de snelkoppeling (5) worden ontnomen.

6.8 Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afge- steld. Inschakeldruk 6 bar Uitschakeldruk 8 bar

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaak- en onderhouds- werkzaamheid de netstekker uit het stopcon- tact. Waarschuwing! Wacht tot de compressor helemaal is afgeko- eld! Gevaar om brandwonden op te lopen! Waarschuwing! Vóór alle schoonmaak- en onderhoudswerk- zaamheden dient de ketel drukloos te worden gemaakt. Gevaar! Zet het apparaat na gebruik altijd uit en trek de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen zo veel mo- gelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met per- slucht bij lage druk schoon.

Het is aan te bevelen het apparaat direct na elk gebruik schoon te maken.

Maak het apparaat regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terecht- komt. Anl_TE_AC_270_50_8_SPK13.indb 67Anl_TE_AC_270_50_8_SPK13.indb 67 23.05.2022 07:56:2023.05.2022 07:56:20NL

Slang en spuitgereedschap moeten vóór de schoonmaakbeurt van de compressor wor- den gescheiden. De compressor mag niet met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.

8.2 Condenswater (fi g. 1)

Aanwijzing! Voor een duurzame bestendigheid van het drukvat (2) dient het condensatiewater na elk gebruik te worden afgelaten door de aftapschroef (11) open te draaien. Controleer het drukvat voor elk gebruik op roest en beschadigingen. De compressor mag niet met een defect of roestig drukvat in werking worden gesteld. Indien u beschadigingen vaststelt, gelie- ve zich tot de klantenserviceplaats te wenden. Aanwijzing! Het condenswater uit het drukvat bevat olie- resten. Ontdoet u zich van het condenswater op een milieuvriendelijke manier en depo- neer het op een overeenkomstige inzamel- plaats.

8.3 Veiligheidsklep (10)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van het drukvat. Het is niet to- elaatbaar de veiligheidsklep te verstellen of de verzegeling ervan te verwijderen. Om te verze- keren dat de veiligheidsklep, indien nodig, naar behoren werkt, dient u de klep van tijd tot tijd in werking te stellen. Open daarvoor de schroefkap van het ventiel, terwijl de ketel onder druk staat. Nadat u de schroefkap helemaal heeft geopend, moet u eraan trekken en ontsnapt er lucht aan het ventiel. Schroef de kap daarna weer volledig vast.

8.4 Oliepeil regelmatig controleren

Plaats de compressor op een eff en horizontaal oppervlak. Het oliepeil moet zich tussen MAX en MIN van de kijkglas (fi g. 10,11) bevinden. Verversen van de olie: aanbevolen soort olie: SAE 15W/40 of een gelijkwaardige soort.De olie van de eerste vulling moet na 10 bedrijfsuren worden ververst. Vervolgens moet de olie om de 100 bedrijfsuren afgelaten en nieuwe olie bijgevuld worden.

Schakel de motor uit en verwijder de netstekker uit het stopcontact. Nadat u de eventueel voor- handen zijnde luchtdruk hebt afgelaten kan u de olieaftapplug (15) op de compressiepomp uitdraaien. Om te voorkomen dat olie ongecontro- leerd uitloopt plaats u best een kleine blikken goot eronder en verzamelt u de olie in een bak. Indien al de olie niet helemaal uitloopt is het aan te beve- len de compressor lichtjes schuin te zetten. De afgewerkte olie biedt u aan op een overe- enkomstige inzamelplaats voor afgewerkte olie. Is al de olie uitgelopen draait u de olieafl aatplug (15) er terug in. Giet verse olie het olievulgat (13) in tot de olie het vereiste peil heeft bereikt. Daarna zet u de oliesluitdop (14) er terug in.

8.6 Schoonmaken van het aanzuigfi lter (1)

Het aanzuigfi lter voorkomt het binnenzuigen van stof en vuil. Dit fi lter moet minstens om de 100 bedrijfsuren worden gereinigd. Een verstopt geraakt aanzuigfi lter vermindert aanzienlijk het vermogen van de compressor. Open de schroef aan het luchtfi lter, zodat de helften van het huis van het luchtfi lter geopend kunnen worden. Blaas alle delen van het fi lter bij lage druk (ca. 3 bar) uit met perslucht en monteer het fi lter dan in omgekeerde volgorde. Zorg bij de reiniging voor voldoende bescherming tegen stof (bijv. geschikt mondmasker).

Waarschuwing! Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld. Let op! De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

8.8 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com Anl_TE_AC_270_50_8_SPK13.indb 68Anl_TE_AC_270_50_8_SPK13.indb 68 23.05.2022 07:56:2023.05.2022 07:56:20NL

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op af- gedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedank- te elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alter- natief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden genomen. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_TE_AC_270_50_8_SPK13.indb 69Anl_TE_AC_270_50_8_SPK13.indb 69 23.05.2022 07:56:2123.05.2022 07:56:21NL

10. Mogelijke uitvaloorzaken

Probleem Oorzaak Oplossing De compressor draait niet.

3. Buitentemperatuur te laag.

Verlengkabel met een voldoende aderdoorsnede gebruiken.

3. Niet onder +5° buitentemperatuur

de oorzaak van de oververhitting verhelpen. Compressor draait, maar bouwt geen druk op.

3. Afl aatplug voor condenswater (11)

1. Terugslagklep door een vakwerk-

plaats laten vervangen.

2. Dichtingen controleren, defecte

dichtingen door een vakwerkplaats laten vervangen.

3. Plug met de hand aanhalen.

Dichting op de plug controleren, indien nodig, vervangen. Compressor draait, druk wordt op de manometer aan- geduid, maar de gereedschappen draaien niet.

3. Druk op de drukregelaar te laag

3. Drukregelaar verder opendraaien.

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* V-snaar, luchtfi lter Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TE_AC_270_50_8_SPK13.indb 71Anl_TE_AC_270_50_8_SPK13.indb 71 23.05.2022 07:56:2123.05.2022 07:56:21NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:

www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_TE_AC_270_50_8_SPK13.indb 72Anl_TE_AC_270_50_8_SPK13.indb 72 23.05.2022 07:56:2123.05.2022 07:56:21E
