BRUKSANVISNING TCAC 270508 EINHELL

Produktets varenummer

Produktets identnummer

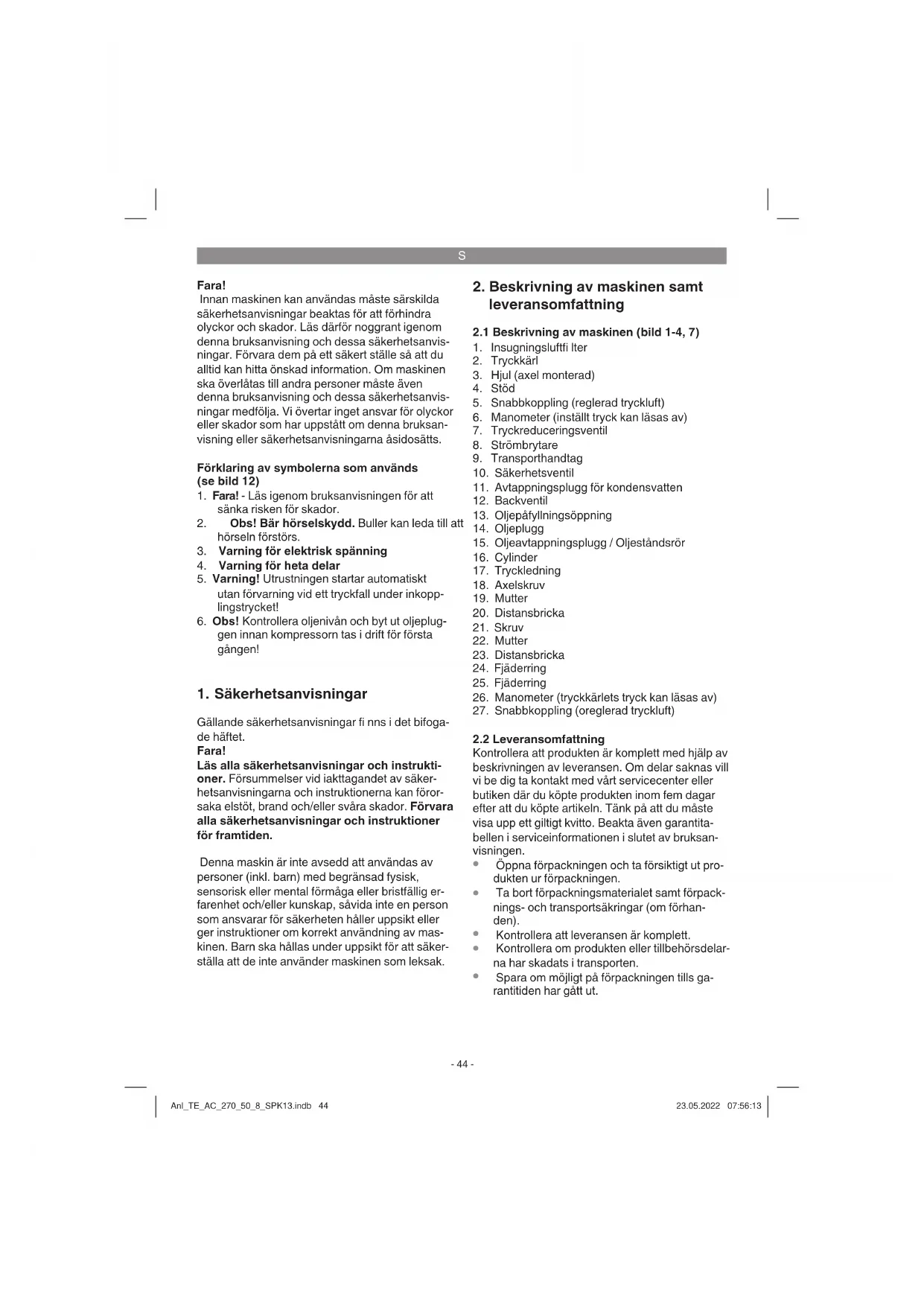

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 12)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att

3. Varning för elektrisk spänning

4. Varning för heta delar

5. Varning! Utrustningen startar automatiskt

utan förvarning vid ett tryckfall under inkopp- lingstrycket!

6. Obs! Kontrollera oljenivån och byt ut oljeplug-

gen innan kompressorn tas i drift för första gången!

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig er- farenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av mas- kinen. Barn ska hållas under uppsikt för att säker- ställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-4, 7)

5. Snabbkoppling (reglerad tryckluft)

6. Manometer (inställt tryck kan läsas av)

7. Tryckreduceringsventil

11. Avtappningsplugg för kondensvatten

13. Oljepåfyllningsöppning

15. Oljeavtappningsplugg / Oljeståndsrör

26. Manometer (tryckkärlets tryck kan läsas av)

27. Snabbkoppling (oreglerad tryckluft)

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Anl_TE_AC_270_50_8_SPK13.indb 44Anl_TE_AC_270_50_8_SPK13.indb 44 23.05.2022 07:56:1323.05.2022 07:56:13S

Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Mutter, för montering av axel (2 st)

3. Ändamålsenlig användning

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Varning! Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporte- ras till det transportföretag som levererade kompressorn.

Uppställningen av kompressorn bör vara i närheten av förbrukaren.

Undvik lång luftledning oh långa till-ledningar (förlängningar).

Se till att insugningsluften är torr och dammfri.

Ställ inte upp kompressorn i ett fuktigt eller vått utrymme.

Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivnings- temperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser.

Kompressorn är lämplig för användning i torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används.

Innan kompressorn tas i drift måste oljenivån i kompressorpumpen kontrolleras.

Använd endast kompressorn på fast och jä- mnt underlag.

Använd flexibla slangar för att undvika att otillåtna laster överförs till rörledningarna vid anslutningen mellan kompressoranläggnin- gen och rörledningssystemet.

Det är nödvändigt att använda avskiljare, fångare och avloppsmöjligheter som krävs för att bearbeta vätskor som produceras av kompressorn innan kompressoranläggningen tas i drift.

Inkommande slangar vid tryck över 7 bar ska vara försedda med en säkerhetslina (t ex Anl_TE_AC_270_50_8_SPK13.indb 45Anl_TE_AC_270_50_8_SPK13.indb 45 23.05.2022 07:56:1423.05.2022 07:56:14S

6. Montering och driftstart

Fara! Se till att maskinen har monterats komplett innan du tar den i drift!

6.1 Montera hjulen (3)

Bifogade hjul måste monteras enligt beskrivnin- gen i bild 5.

6.2 Montera stöden (4)

Bifogade stöd (4) måste monteras enligt beskriv- ningen i bild 6.

6.3 Byta ut oljepluggen (14)

Ta av transportlocket från öppningen för oljepåfyll- ning med en skruvmejsel och sätt in den bifogade oljepluggen (14) i oljepåfyllningsöppningen (bild 7).

6.4 Montera luftfi ltret (1)

Ta bort transportlocket vid luftfi lteranslutningen med en skruvmejsel. Skruva in det bifogade luft- fi ltret (bild 8).

Långa tilledningar samt förlängningar, kabel- trummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp.

Vid låga temperaturer under +5°C finns det risk för att motorn inte kan starta upp pga. trög gång.

6.6 Strömbrytare (8)

Slå på kompressorn genom att dra ut knoppen (8). Tryck ned knoppen (8) för att slå ifrån kompres- sorn (bild 2).

6.7 Ställa in trycket (bild 1,2)

Trycket kan ställas in med tryckreducerings- ventilen (7) och läsas av på manometern (6).

Det inställda trycket kan släppas ut vid snabbkopplingen (5).

6.8 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken. Inkopplingstryck 6 bar Urkopplingstryck 8 bar

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten före alla rengö- rings- och underhållsarbeten. Varning! Vänta tills kompressorn har svalnat helt! Risk för brännskador! Varning! Töm kärlet på tryck inför rengöring och un- derhåll. Fara! Slå alltid ifrån kompressorn efter användnin- gen och dra ut stickkontakten.

8.1 Rengöra maskinen

Håll skyddsanordningarna i så damm- och smutsfritt skick som möjligt. Torka av maski- nen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Slangen och sprutverktygen måste kopplas loss från kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

8.2 Kondensvatten (bild 1)

Märk! För att tryckkärlet (2) ska hålla tätt under lång tid framöver, måste kondensvattnet alltid tappas av med avtappningspluggen (11) efter varje användning. Kontrollera om tryckkärlet är rostig eller skadat varje gång innan det används. Kompressorn får inte användas om tryckkärlet är skadat eller rostigt. Kontakta kundtjänstverksta- den om du har konstaterat skador. Anl_TE_AC_270_50_8_SPK13.indb 46Anl_TE_AC_270_50_8_SPK13.indb 46 23.05.2022 07:56:1423.05.2022 07:56:14S

Märk! Kondensvattnet i tryckbehållaren innehåller oljerester. Lämna in kondensvattnet på miljö- vänligt sätt till ett godkänt insamlingsställe.

8.3 Säkerhetsventil (10)

Säkerhetsventilen har ställts in på tryckbehål- larens högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning eller att ta bort plomberingen. För att garantera att säker- hetsventilen fungerar rätt när den behövs, ska den aktiveras med jämna mellanrum. Öppna ven- tilens kåpa medan kärlet står under tryck. Efter att ventilkåpan har öppnats helt måste den dras upp så att luften släpps ut ur ventilen. Skruva sedan fast kåpan helt.

8.4 Kontrollera oljenivån regelbundet

Ställ kompressorn på en jämn yta. Oljenivån måste befi nna sig mellan MAX och MIN på oljes- tåndsrör (bild 10,11). Oljebyte: Rekommenderad olja: SAE 15W/40 eller likvärdig. Första oljepåfyllningen ska bytas ut efter 10 drifttimmar. Därefter ska oljan tappas av och bytas ut var 100:e drifttimme.

Slå ifrån motorn och dra ut stickkontakten ur vägguttaget. Efter att du har släppt ut ev. befi ntligt lufttryck, kan du skruva ut oljeavtappningsplug- gen (15) ur kompressorpumpen. För att undvika att oljan rinner ut okontrollerat, håll en liten plåtränna under öppningen och ta upp oljan i en behållare. Om oljan inte rinner ut komplett rekom- menderar vi att du lutar på kompressorn en aning. Lämna in spilloljan till ett godkänt insam- lingsställe för spillolja. När all olja har runnit ut måste du skruva in ol- jeavtappningspluggen (15) på nytt. Fyll på ny olja i påfyllningsöppningen (13) tills oljenivån har nått börnivån. Sätt sedan in oljepluggen (14) på nytt.

8.6 Rengöra insugningsfi ltret (1)

Insugningsfi ltret förhindrar att damm och smuts sugs in. Detta fi lter ska rengöras minst var 100:e drifttimme. Om insugningsfi ltret är tilltäppt reduceras kom- pressorns prestanda markant. Öppna skruven på luftfi ltret så att fi ltrets båda hälfter kan öppnas. Använd tryckluft med lågt tryck (ca 3 bar) för att blåsa rent alla delar i fi ltret. Montera därefter sam- man fi ltret i omvänd följd. Använd tillräckligt skydd mot damm (t ex lämpligt munskydd) när dessa delar ska rengöras.

Varning! Dra ut stickkontakten, avlufta maskinen och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer. Obs! Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förva- ra inte kompressorn i lutat skick utan endast stående!

8.8 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns. Anl_TE_AC_270_50_8_SPK13.indb 47Anl_TE_AC_270_50_8_SPK13.indb 47 23.05.2022 07:56:1423.05.2022 07:56:14S

10. Möjliga orsaker till att kompressorn inte fungerar

Problem Orsak Lösning Kompressorn kör inte.

1. Nätspänning saknas.

2. För låg nätspänning.

3. För låg utomhustemperatur.

kring och stickuttag.

2. Undvik alltför långa förlängnings-

kablar. Använd endast förläng- ningskablar med tillräckligt stor ledararea.

3. Använd inte maskinen under +5°C

4. Låt motorn svalna och åtgärda ev.

orsaken till överhettningen. Kompressorn kör, men genererar inget tryck.

3. Avtappningsplugg för kondensvat-

1. Låt en auktoriserad verkstad byta ut

2. Kontrollera tätningarna, låt en auk-

toriserad verkstad byta ut defekta tätningar.

3. Dra åt skruven för hand. Kontrollera

tätningen på skruven, byt ut vid behov. Kompressorn kör, tryck visas på manometern, men verktygen kör inte.

3. Alltför lågt tryck har ställts in på

tryckreduceringsventilen.

1. Kontrollera tryckluftsslangen och

verktygen, byt ut vid behov.

3. Öppna tryckreduceringsventilen

ytterligare. Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_TE_AC_270_50_8_SPK13.indb 48Anl_TE_AC_270_50_8_SPK13.indb 48 23.05.2022 07:56:1523.05.2022 07:56:15S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kilrem, luftfi lter Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TE_AC_270_50_8_SPK13.indb 49Anl_TE_AC_270_50_8_SPK13.indb 49 23.05.2022 07:56:1523.05.2022 07:56:15S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_TE_AC_270_50_8_SPK13.indb 50Anl_TE_AC_270_50_8_SPK13.indb 50 23.05.2022 07:56:1523.05.2022 07:56:15CZ
