NAVODILA ZA UPORABO TCAC 270508 EINHELL
26. Manometer (za odčitanje tlaka kotla)
Nevarnost! Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov. Pojasnilo uporabljenih simbolov (glejte sliko 12)
1. Nevarnost! - Da bi zmanjšali tveganje
poškodb, preberite navodila za uporabo!
2. Pozor! Uporabljajte zaščito za ušesa.
Učinkovanje hrupa lahko povzroči izgubo sluha.
3. Opozorilo pred električno napetostjo
lahko zažene brez opozorila.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici! Nevarnost! Preberite varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot- ke in navodila za kasnejšo uporabo. Ta naprava ni namenjena, da bi jo uporabljale osebe (vključno otroci) z omejenimi fi zičnimi, senzoričnimi ali duševnimi sposobnostmi ali zara- di pomanjkanja izkušenj in/ali pomanjkanja znan- ja razen, če so pod nadzorom za njihovo varnost pristojne osebe ali, če so prejele od takšne osebe navodila kako uporabljati napravo. Otroci morajo biti pod nadzorom, da bo zagotovljeno, da se ne bodo igrali z napravo.
6. Manometer (odčitate lahko nastavljen tlak)
9. Transportni ročaj
10. Varnostni ventil
11. Izpustni vijak za kondezno vodo
12. Protipovratni ventil
13. Polnilna odprtina za olje
15. Izpustni vijak za olje / Kontrolno okence
26. Manometer (za odčitanje tlaka kotla)
S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj- kasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.
Odprite embalažo in previdno vzemite napra- vo iz embalaže.
Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obsta- ja nevarnost zadušitve in zaužitja takšnih delov materiala!
Kompresor služi za proizvajanje komprimiranega zraka za orodje, ki je gnano s komprimiranim zrakom. Ta stroj se lahko uporablja le v skladu z njeg- ovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec. Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovor- nosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.
Opozorilo! Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.
Preglejte kompresor zaradi eventuelnih poškodb med transportom. Eventuelne poškodbe takoj sporočite transportnemu pod- jetju, ki je izvršilo izdobavo kompresorja.
Ne uporabljajte dolgih zračnih cevi in dolgih dovajalnih cevi (cevni podaljški).
Kompresorja ne nameščajte v vlažnem ali mokrem prostoru.
Kompresor je primeren za uporabo v suhih prostorih. Uporaba kompresorja ni dopustna v območju, kjer se dela s pršečo vodo.
Napravo uporabljajte samo na trdi, ravni pod- lagi.

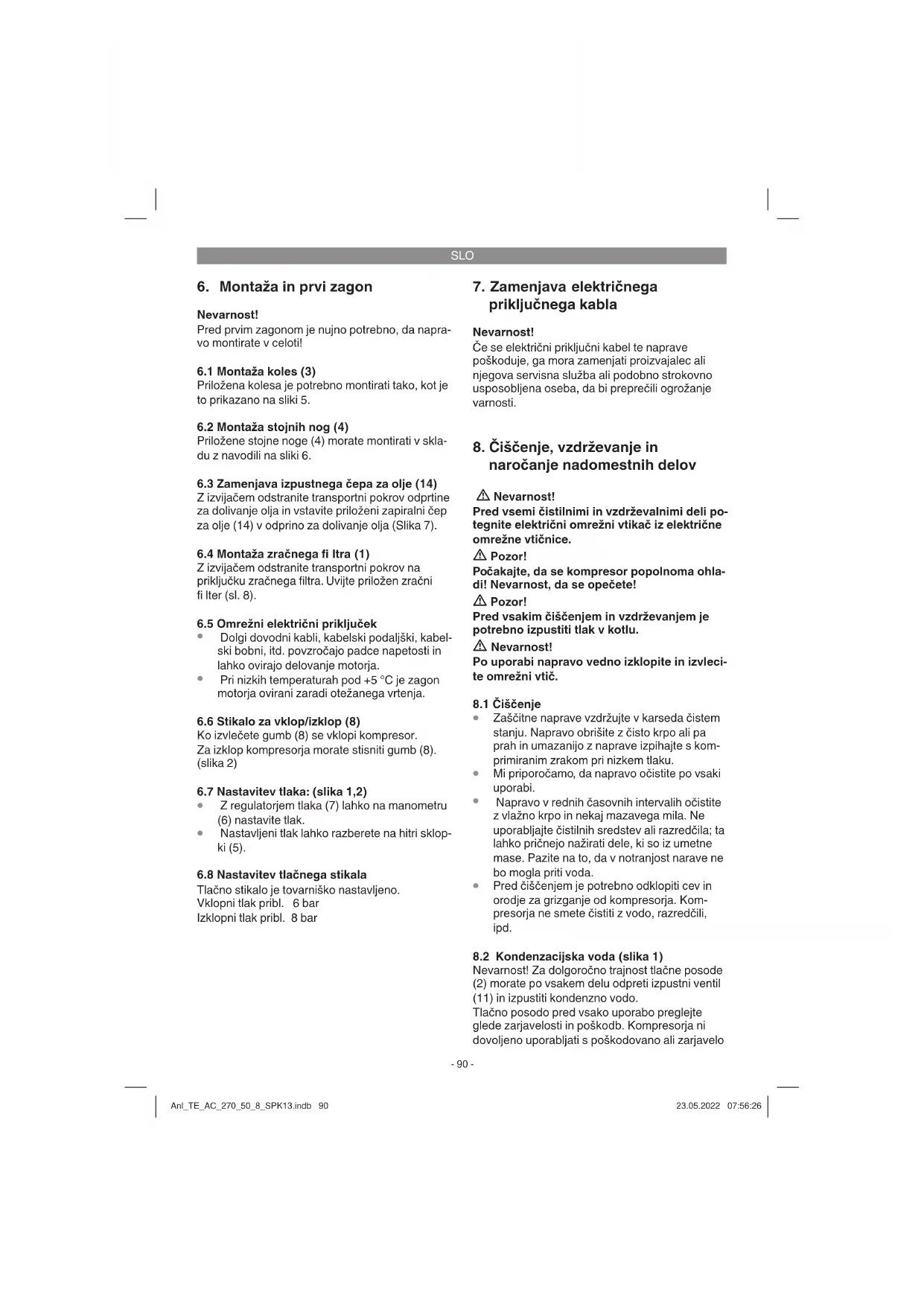

6.3 Zamenjava izpustnega čepa za olje (14)
Z izvijačem odstranite transportni pokrov odprtine za dolivanje olja in vstavite priloženi zapiralni čep za olje (14) v odprino za dolivanje olja (Slika 7).
Dolgi dovodni kabli, kabelski podaljški, kabel- ski bobni, itd. povzročajo padce napetosti in lahko ovirajo delovanje motorja.
Pri nizkih temperaturah pod +5 °C je zagon motorja ovirani zaradi otežanega vrtenja.
Z regulatorjem tlaka (7) lahko na manometru (6) nastavite tlak.
Nastavljeni tlak lahko razberete na hitri sklop- ki (5).
6.8 Nastavitev tlačnega stikala
Tlačno stikalo je tovarniško nastavljeno. Vklopni tlak pribl. 6 bar Izklopni tlak pribl. 8 bar
7. Zamenjava električnega
priključnega kabla Nevarnost! Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.
8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov Nevarnost! Pred vsemi čistilnimi in vzdrževalnimi deli po- tegnite električni omrežni vtikač iz električne omrežne vtičnice. Pozor! Počakajte, da se kompresor popolnoma ohla- di! Nevarnost, da se opečete! Pozor! Pred vsakim čiščenjem in vzdrževanjem je potrebno izpustiti tlak v kotlu. Nevarnost! Po uporabi napravo vedno izklopite in izvleci- te omrežni vtič.
Zaščitne naprave vzdržujte v karseda čistem stanju. Napravo obrišite z čisto krpo ali pa prah in umazanijo z naprave izpihajte s kom- primiranim zrakom pri nizkem tlaku.
Mi priporočamo, da napravo očistite po vsaki uporabi.
Napravo v rednih časovnih intervalih očistite z vlažno krpo in nekaj mazavega mila. Ne uporabljajte čistilnih sredstev ali razredčila; ta lahko pričnejo nažirati dele, ki so iz umetne mase. Pazite na to, da v notranjost narave ne bo mogla priti voda.
Pred čiščenjem je potrebno odklopiti cev in orodje za grizganje od kompresorja. Kom- presorja ne smete čistiti z vodo, razredčili, ipd.
8.2 Kondenzacijska voda (slika 1)
Nevarnost! Za dolgoročno trajnost tlačne posode (2) morate po vsakem delu odpreti izpustni ventil (11) in izpustiti kondenzno vodo. Tlačno posodo pred vsako uporabo preglejte glede zarjavelosti in poškodb. Kompresorja ni dovoljeno uporabljati s poškodovano ali zarjavelo Anl_TE_AC_270_50_8_SPK13.indb 90Anl_TE_AC_270_50_8_SPK13.indb 90 23.05.2022 07:56:2623.05.2022 07:56:26SLO
tlačno posodo. Če najdete poškodbe, se obrnite na službo za stranke. Nevarnost! Kondenzacijska voda iz tlačne posode vsebu- je ostanke olja. Kondenzacijsko vodo predaj- te v ustrezno zbirališče odpadkov.
8.3 Varnostni ventil (10)
Varnostni ventil je nastavljen na najvišji tlak, ki je dovoljen v tlačni posodi. Prepovedano je spre- minjati nastavitve na varnostnem ventilu ali pa z njega odstraniti plombo. Da bo varnostni ventil po potrebi deloval pravilno, ga ne potrebno od časa do časa sprožiti. V ta namen odprite navojno kapo ventila, medtem ko je kotel pod tlakom. Potem ko ste navojno kapo popolnoma odprli, jo morate povleči, da bo skozi ventil izhajal zrak. Nato navoj- no kapo popolnoma privijte nazaj.
Izključite motor in izvlecite električni priključni kabel iz vtičnice. Potem, ko ste izpustili eventu- elno prisoten zračni tlak, lahko odvijete vijak za izpust olja (15) na kompresorski črpalki. Da ne bi olje nenadzorovano iztekalo, držite pod izpustno odprtino pločevinasti žlebiček, da bo lahko olje odtekalo v posodo. V kolikor ne izteče vso olje, priporočamo, da nekoliko nagnete kompresor. Staro olje odstranjujte na odgovarjajočem prevzemnem mestu za staro olje. Če je olje izteklo, ponovno vstavite vijak za izpust olja (15). Nalijte novega olja skozi odprtino za dolivanje olja (13) tako, da doseže nivo olja zah- tevano oznako na palčki. Potem ponovno vstavite zapiralni čep za olje (14).
8.6 Čiščenje sesalnega fi ltra (1)
Sesalni fi lter preprečuje vsesavanje prahu in uma- zanije. Ta fi lter je treba čistiti vsakih 100 obratoval- nih ur. Zamašen sesalni fi lter znatno zmanjša moč kompresorja. Odprite vijak na zračnem fi ltru, da lahko odprete polovici ohišja zračnega fi ltr a. Vse dele fi ltra izpihajte s stisnjenim zrakom ob nizkem tlaku (ca. 3 bare) in nato fi lter montirajte v obrat- nem vrstnem redu. Pri čiščenju pazite na ustrezno zaščito pred prahom (nosite npr. masko).
Pozor! Električni omrežni vtikač potegnite iz električne omrežne vtičnice, odzračite napravo in vso priključeno orodje na komprimirani zrak. Kom- presor postavite na takšno mesto, da ga ne bodo mogle zagnati nepooblaščene osebe. Pozor! Kompresor skladiščite le na suhem. Ne nagibajte ga, ampak ga skladiščite samo v pokončnem položaju!
8.8 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno na- vesti naslednje navedbe:
Art. številko naprave
Ident- številko naprave
Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.Einhell-Service.com
9. Odstranjevanje in ponovna
uporaba Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovi- na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodin- jske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poz- nate primernih zbirališč, se pozanimajte pri svoji občinski upravi. Anl_TE_AC_270_50_8_SPK13.indb 91Anl_TE_AC_270_50_8_SPK13.indb 91 23.05.2022 07:56:2623.05.2022 07:56:26SLO
10. Možni vzroki okvare
Težava Vzrok Rešitev Kompresor ne deluje.
1. Ni električnega napajanja.
2. Ne uporabljajte predolgih
podaljševalnih kablov. Uporabite podaljševalni kabel z zadostnim presekom žil.
3. Ne uporabljajte pri zunanji tempera-
3. Izpustni vijak za kondenzat (11) ne
3. Na tlačnem regulatorju je nastavljen
3. Tlačni regulator bolj odprite.
Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz- vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs- ko varno ponovno predelavo. Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom- ponent. Pred odstranjevanjem, iz naprave odstranite akumulator in svetilo (npr. žarnico). Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG. Pridržana pravica do tehničnih sprememb Anl_TE_AC_270_50_8_SPK13.indb 92Anl_TE_AC_270_50_8_SPK13.indb 92 23.05.2022 07:56:2723.05.2022 07:56:27SLO
Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka- teri deli potrošni material. Kategorija Primer Obrabni deli* Klinasti jermek, zračni fi lter Obrabni material/ obrabni deli* Manjkajoči deli
- ni nujno, da je v obsegu dobave! Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja: Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
Garancijska listina Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib- no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do- datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic- no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na- prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja. - Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs- kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.
