KASUTUSJUHEND TCAC 270508 EINHELL

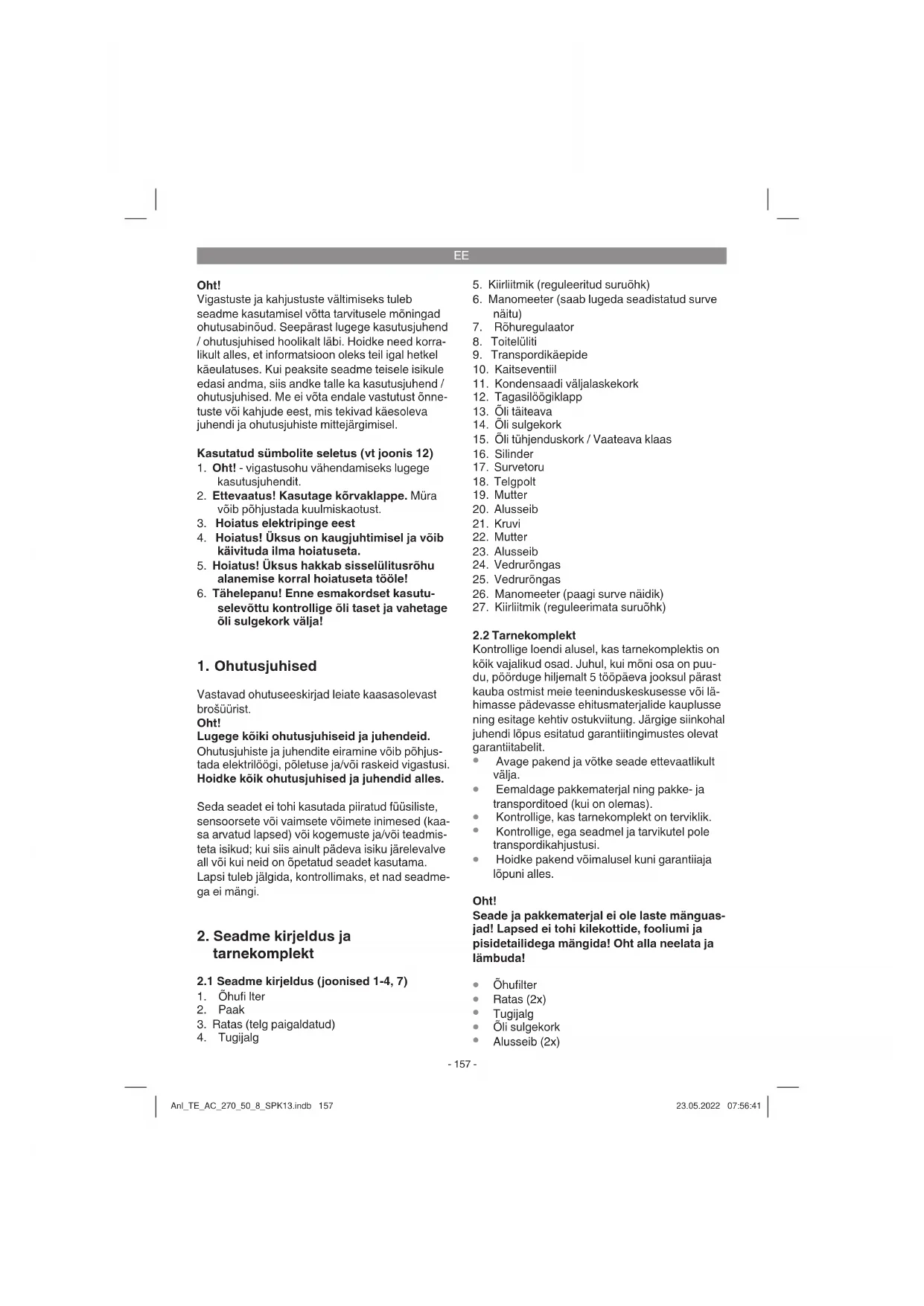

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel. Kasutatud sümbolite seletus (vt joonis 12)

1. Oht! - vigastusohu vähendamiseks lugege

2. Ettevaatus! Kasutage kõrvaklappe. Müra

võib põhjustada kuulmiskaotust.

3. Hoiatus elektripinge eest

4. Hoiatus! Üksus on kaugjuhtimisel ja võib

käivituda ilma hoiatuseta.

5. Hoiatus! Üksus hakkab sisselülitusrõhu

alanemise korral hoiatuseta tööle!

6. Tähelepanu! Enne esmakordset kasutu-

selevõttu kontrollige õli taset ja vahetage õli sulgekork välja!

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles. Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimete inimesed (kaa- sa arvatud lapsed) või kogemuste ja/või teadmis- teta isikud; kui siis ainult pädeva isiku järelevalve all või kui neid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadme- ga ei mängi.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonised 1-4, 7)

3. Ratas (telg paigaldatud)

5. Kiirliitmik (reguleeritud suruõhk)

11. Kondensaadi väljalaskekork

12. Tagasilöögiklapp

15. Õli tühjenduskork / Vaateava klaas

26. Manomeeter (paagi surve näidik)

27. Kiirliitmik (reguleerimata suruõhk)

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Mutter telje monteerimiseks (2x)

Originaalkasutusjuhend

3. Sihipärane kasutamine

Kompressor on ette nähtud suruõhu tootmiseks suruõhutööriistade jaoks. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

5. Enne kasutuselevõttu

Hoiatus! Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Kontrollige, kas seadmel on transpordikah- justusi. Teavitage võimalikest kahjustustest koheselt transpordiettevõtet, mille kaudu kompressor tarniti.

Kompressor tuleb üles seada tarbija lähe- dusse.

Vältige pikki õhuvoolikuid ja pikki toitejuht- meid (pikendusjuhet).

Hoolitsege selle eest, et sisseimetav õhk ole- ks kuiv ja tolmuvaba.

Ärge pange kompressorit üles niiskesse või märga ruumi.

Kompressorit võib käitada ainult sobivates ruumides (hästi ventileeritud, temperatuurid +5 °C kuni 40 °C). Ruumis ei tohi olla tolmu, happeid, aure ega plahvatavaid või süttivaid gaase.

Kasutage paindlikke voolikuid, et vältida lubamatute koormuste ülekandmist torusüs- teemile kompressori ja torusüsteemi ülemi- nekukohal.

On tarvis kasutada separaatoreid, püüdureid ja äravooluvõimalusi, mis on vajalikud kom- pressori toodetud vedelike töötlemiseks enne kompressori töölepanekut.

Juurdevooluvoolikud peavad üle 7 baarise rõhu korral olema varustatud turvakaabliga (nt traattross).

6. Montaaž ja kasutuselevõtt

Oht! Seade tuleb enne kasutuselevõttu täielikult kokku panna! 6.1. Rataste paigaldamine (3) Kaasasolevad rattad tuleb paigaldada vastavalt joonisele 5.

6.3 Õlikorgi (14) vahetamine

Eemaldage kruvikeerajaga õli täiteava transpordi- kork ja asetage õli täiteavasse kaasasolev õlikork (14) (joonis 7).

6.4 Õhufi ltri paigaldamine (1)

Eemaldage transpordikorgid kruvikeeraja vms abil ja keerake õhufi ltrid (1) seadme külge kinni. (joonis 8)

Pikad toitejuhtmed, pikendusjuhtmed, kaa- blitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada.

Madalatel temperatuuridel alla +5 °C häirib mootori käivitamist hõõrdumine.

Kompressor lülitatakse sisse punase nupu (8) väljatõmbamisega. Kompressori väljalülitamiseks tuleb punast nuppu (8) vajutada. (joonis 2)

6.7 Rõhu seadistamine: (joonis 1,2)

Rõhu saab seadistada manomeetri (6) küljes asuva rõhuregulaatoriga (7).

Seadistatud rõhku saab kiirühendusest (5).

6.8 Rõhulüliti seadistus

Rõhulüliti on tehases seadistatud. Sisselülitusrõhk u 6 bar Väljalülitusrõhk u 8 bar

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade

tellimine Oht! Enne igat puhastus- ja hooldustööd tõmmake pistik pistikupesast välja. Hoiatus! Oodake kuni kompressor on täiesti maha jah- tunud! Põletusoht! Hoiatus! Enne kõiki puhastus- ja hooldustöid tuleb paak rõhu alt vabastada. Oht! Lülitage seade pärast kasutamist alati välja ja tõmmake võrgupistik välja.

Hoidke kaitseseadeldised nii tolmu- ja mus- tusevabad kui võimalik. Pühkige seadet puhta lapiga või kasutage madala survega suruõhku.

Soovitame seadet pärast iga kasutamist kohe puhastada.

Puhastage seadet korrapäraselt niiske lapi ja vähese vedelseebiga. Ärge kasutage puhas- tusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda.

Enne puhastamist tuleb voolik ja pihusti kom- pressori küljest ära võtta. Kompressorit ei või puhastada vee, lahustite vms-ga.

8.2 Kondensvesi (joonis 1)

Märkus! Kondensvesi tuleb iga päev vee-eemal- dusventiili (11) (paagi põhja all) kaudu välja lasta. Kontrollige enne iga kasutamist, ega survepaagil pole roostet või kahjustusi. Kompressorit ei tohi käitada kahjustatud või roostes survepaagiga. Kui avastate kahjustuse, pöörduge klienditeenindus- töökotta. Märkus! Paagi kondensvesi sisaldab õlijääke. Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta. Anl_TE_AC_270_50_8_SPK13.indb 159Anl_TE_AC_270_50_8_SPK13.indb 159 23.05.2022 07:56:4123.05.2022 07:56:41EE

8.3 Kaitseventiil (10)

Kaitseventiil on seadistatud paagi suurimale luba- tud rõhule. Kaitseventiili ei tohi reguleerida ja selle plommi ei tohi eemaldada. Et kaitseventiil vajadu- sel õigesti funktsioneeriks, tuleb seda aeg-ajalt rakendada. Avage selleks ventiili kaitsekork ajal, mil paak on surve all. Pärast seda kui olete kaitse- korgi täielikult avanud, peate seda tõmbama, siis pääseb õhk ventiilist välja. Seejärel keerake kork taas täiesti kinni.

8.4 Õlitaseme korrapärane kontrollimine

Asetage kompressor tasasele, siledale pinnale. Õlitase peab olema vaateava tähiste MAX ja MIN vahel (joonised 10,11). Õlivahetus: Soovitatav õli: SAE 15W/40 või sama- väärne. Alguses sissepandud õli tuleb vahetada 10 töö- tunni pärast. Hiljem tuleb iga 100 töötunni järel õli välja lasta ja uus sisse panna.

Lülitage mootor välja ja tõmmake pistik pistikupe- sast. Kui olete võimaliku suruõhu välja lasknud, võite kompressori pumba küljes asuva õli välja- laskekorgi (15) välja keerata. Et õli ei voolaks välja kontrollimatult, hoidke väikest plekk-renni all ja laske õli anumasse. Kui kogu õli ei voola välja, on soovitav kompressorit pisut kallutada. Viige vanaõli vastavasse vanaõli kogumiskohta. Kui õli on välja voolanud, pange õli väljalaskekork (15) kohale tagasi. Pange õli täiteava (13) kaudu sisse uus õli, kuni õlitase jõuab soovitava taseme- ni. Seejärel pange õlikork (14) kohale tagasi.

8.6 Õhufi ltri (1) puhastamine

Õhu imifi lter takistab tolmu ja mustuse sissei- memist. Filtrit tuleb puhastada vähemalt iga 100 töötunni järel, sest ummistunud fi lter vähendab märgatavalt kom- pressori võimsust. Avage kruvi õhufi ltri juures, nii et õhufi ltri korpuse pooli saab avada. Puhuge kõik fi ltri osad suruõhuga madala surve juures (ligikaudu 3 baari) läbi ja paigaldage siis fi lter vastupidises järjekorras. Jälgige, et puhastamisel oleks seade tolmu eest piisavalt kaitstud (nt sobiv suukaitse).

Hoiatus! Tõmmake võrgupistik pistikupesast, laske sead- mest ja kõigist ühendatud suruõhuriistadest õhk välja. Pange kompressor nii, et kõrvalised isikud ei saaks seda loata kasutada. Tähelepanu! Hoidke kompressorit ainult kuivas ja kõrva- listele isikutele ligipääsmatus kohas. Ärge kallutage, hoidke ainult püstiasendis!

8.8 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest. Anl_TE_AC_270_50_8_SPK13.indb 160Anl_TE_AC_270_50_8_SPK13.indb 160 23.05.2022 07:56:4123.05.2022 07:56:41EE

10. Võimalikud rikkepõhjused

Probleem Põhjus Lahendus Kompressor ei tööta 1. Võrgupinge puudub

2. Võrgupinge on liiga madal

3. Välistemperatuur on liiga

4. Mootor on ülekuumenenud

1. Kontrollige kaablit,

võrgupistikut, kaitset ja pistikupesa

2. Vältige liiga pikka

pikendusjuhet. Kasutage piisava ristlõikega pikendusjuhet.

3. Ärge käitage välistemperatuuril

4. Laske mootoril maha jahtuda ja

vajadusel ülekuumenemise põhjus kõrvaldada. Kompressor töötab, kuid puudub surve

1. Tagasilöögiventiil lekib

2. Tihendid on katki

3. Kondensaadi väljalaskekork

1. Vahetage tagasilöögiventiil.

2. Kontrollige tihendeid, katkised

tihendid laske vastavas töökojas vahetada.

3. Keerake kruvi käega koomale.

Kontrollige kruvi tihendit, vajadusel vahetage. Kompressor töötab, manomeeter nä- itab survet, kuid tööriistad ei töö- ta.

1. Voolikuühendused lekivad.

2. Kiirühendused lekivad.

3. Rõhuregulaatoriga on

seadistatud liiga madal rõhk.

1. Kontrollige suruõhuvoolikut ja

tööriistu, vajadusel vahetage.

2. Kontrollige kiirühendusi,

3. Keerake rõhuregulaator

rohkem lahti. Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Jälgige utiliseerimisel, et akud ja valgustusseadmed (nt hõõglamp) võetakse seadmest välja. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud Anl_TE_AC_270_50_8_SPK13.indb 161Anl_TE_AC_270_50_8_SPK13.indb 161 23.05.2022 07:56:4123.05.2022 07:56:41EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Kiilrihm, õhufi lter Kulumaterjal / Kuluosad* Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garanti- inõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 24 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_TE_AC_270_50_8_SPK13.indb 163Anl_TE_AC_270_50_8_SPK13.indb 163 23.05.2022 07:56:4223.05.2022 07:56:42Jeff Dong/Product-Management Andreas Weichselgartner/General-Manager
