MANUAL DE UTILIZADOR TCAC 270508 EINHELL

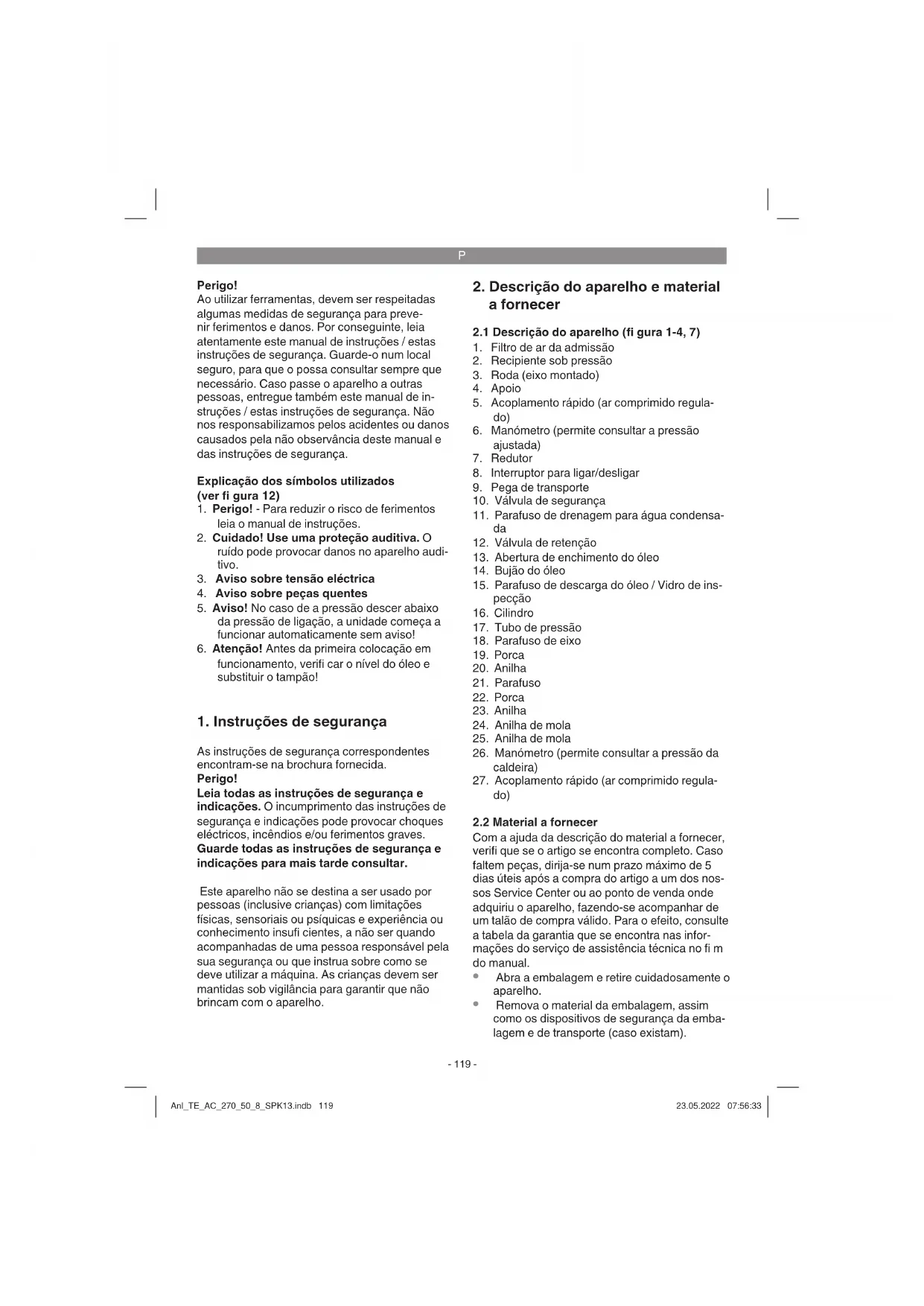

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança. Explicação dos símbolos utilizados (ver fi gura 12)

1. Perigo! - Para reduzir o risco de ferimentos

leia o manual de instruções.

2. Cuidado! Use uma proteção auditiva. O

ruído pode provocar danos no aparelho audi- tivo.

3. Aviso sobre tensão eléctrica

4. Aviso sobre peças quentes

5. Aviso! No caso de a pressão descer abaixo

da pressão de ligação, a unidade começa a funcionar automaticamente sem aviso!

6. Atenção! Antes da primeira colocação em

funcionamento, verifi car o nível do óleo e substituir o tampão!

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. Este aparelho não se destina a ser usado por pessoas (inclusive crianças) com limitações físicas, sensoriais ou psíquicas e experiência ou conhecimento insufi cientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que instrua sobre como se deve utilizar a máquina. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1-4, 7)

1. Filtro de ar da admissão

2. Recipiente sob pressão

5. Acoplamento rápido (ar comprimido regula-

6. Manómetro (permite consultar a pressão

11. Parafuso de drenagem para água condensa-

12. Válvula de retenção

26. Manómetro (permite consultar a pressão da

27. Acoplamento rápido (ar comprimido regula-

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Filtro de ar da admissão

Porca, para montagem dos eixos (2x)

Manual de instruções original

Instruções de segurança

3. Utilização adequada

O compressor destina-se à produção de ar com- primido para ferramentas que funcionam a ar comprimido. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Ligação à rede: .......................220-240 V ~ 50 Hz Potência do motor: ............................................... ............................................................1800 W S1 Rotações (motor) em r.p.m.: ........................ 2850 Rotações (bomba) em r.p.m.: ....................... 2850 Pressão de serviço bar: .............................máx. 8 Volume dos recipientes sob pressão (em litros): .................................... 50 Potência de aspiração teórica l/min .............. 270 Potência de saída (ar comprimido) com 7 bar: ........... 100 litros/min. Potência de saída (ar comprimido) com 4 bar: ............ 125 litros/min. Nível de potência acústica L

em dB: ............. 97 Incerteza K

...........................................1,91 dB Grau de protecção: ....................................... IP32 Peso do aparelho em kg:.................. aprox. 32 kg Quantidade de óleo:................... aprox. 0,22 litros Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN ISO 3744.

5. Antes da colocação em

funcionamento Aviso! Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede.

Verifique se o aparelho apresenta danos de transporte. No caso de eventuais danos infor- me de imediato o transitário, que transportou o compressor.

O compressor dever ser instalado perto do consumidor.

Deve evitar tubos de ar e cabos de alimen- tação longos (cabo de extensão).

Não monte o compressor em salas húmidas ou molhadas.

O compressor só pode ser colocado em funcionamento em salas apropriadas (bem arejadas, temperatura ambiente +5°C até +40°C). Na sala não se podem encontrar po- eiras, ácidos, vapores, explosivos ou gases inflamáveis.

transferência de cargas indevidas para o sis- tema de tubagem na ligação da unidade de compressor ao sistema de tubagem.

Antes de se colocar a unidade de compres- sor em funcionamento, deve-se utilizar os separadores, colectores e escoadouros necessários para o tratamento dos líquidos produzidos pelo compressor.

Para pressões superiores a 7 bar, as mangueiras de alimentação devem ser equi- padas com um cabo de segurança (p. ex. um cabo de aço).

6. Montagem e colocação em

funcionamento Perigo! Antes de colocar em funcionamento montar o aparelho por completo!

6.1 Montagem das rodas (3)

As rodas, fornecidas juntas, têm de ser montadas de acordo com a fi gura 5. 6.2. Montagem dos apoios (4) Os apoios (4) fornecidos têm de ser montados de acordo com a fi gura 6.

6.3 Substituição da tampa do óleo (14)

Com uma chave de fendas retire a tampa de transporte da abertura de enchimento de óleo e coloque nessa abertura a tampa do óleo (14) (fi g. 7).

6.4 Montagem dos fi ltros de ar (1)

Remova os tampões de transporte com uma cha- ve de fendas ou ferramenta parecida e aparafuse os fi ltros de ar (1) ao aparelho. (Fig. 8)

Os cabos de alimentação longos, as ex- tensões, os tambores para cabos, etc. cau- sam queda de tensão e podem impossibilitar o arranque do motor.

O compressor é ligado quando puxar o botão vermelho (8). Para desligar o compressor tem de pressionar o botão vermelho (8). (Figura 2)

6.7 Regulação da pressão: (fi g. 1,2)

Com o regulador de pressão (7) pode ajustar a pressão no manómetro (6).

A pressão ajustada pode ser retirada no aco- plamento rápido (5).

6.8 Ajuste do interruptor de pressão

O interruptor de pressão é ajustado na fábrica. Pressão de ligação 6 bars Pressão de desligação 8 bars

7. Substituição do cabo de ligação à

rede Perigo! Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

8. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha de corrente da respectiva toma- da sempre que sejam realizados trabalhos de limpeza e de manutenção. Aviso! Espere até que o compressor esteja comple- tamente frio! Perigo de queimaduras! Aviso! Retire a pressão do reservatório antes de efectuar todos os trabalhos de limpeza e de manutenção. Perigo! Após a utilização, desligue sempre o aparel- ho e retire a fi cha de alimentação.

Mantenha os dispositivos de segurança o mais limpos possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pressão.

Aconselhamos a limpeza do aparelho imedia- tamente após cada utilização.

húmido e um pouco de sabonete líquido. Não utilize detergentes ou solventes, pois estes podem corroer as peças de plástico do apa- relho. Certifique-se de que não entra água para o interior do aparelho.

Antes da limpeza separe a mangueira e os respectivos bicos do compressor. Não limpe o compressor com água, solventes ou outros produtos.

8.2 Água condensada (fi g. 1)

Nota! Para assegurar uma grande durabilidade do recipiente sobre pressão (2) é conveniente escoar a água condensada após cada colocação em funcionamento, abrindo o parafuso de de- scarga (11). Verifi que o recipiente sob pressão antes de cada colocação em funcionamento quanto à existência de ferrugem e danos. O com- pressor não pode ser colocado em funcionamen- to se o recipiente sob pressão apresentar ferru- gem ou estiver danifi cado. Se detectar danos, dirija-se à ofi cina de assistência técnica. Nota! A água condensada do recipiente sob pres- são contém resíduos de óleo. Elimine a água condensada de forma ecológica num local de recolha próprio.

8.3 Válvula de segurança (10)

A válvula de segurança é ajustada pela pressão admissível do recipiente sob pressão. Não é per- mitido ajustar a válvula de segurança, ou remover o seu selo de chumbo. Para que a válvula de segurança funcione correctamente em caso de necessidade, deverá ser accionada de tempos a tempos. Para tal, abra a tampa roscada da válvu- la enquanto a caldeira estiver sob pressão. De- pois de ter aberto completamente a tampa rosca- da, tem de a puxar e o ar sai então pela válvula. A seguir, volte a enroscar a tampa completamente.

8.4 Verifi car regularmente o nível do óleo

Coloque o compressor sobre uma superfície plana a direito. O nível do óleo deve encontrar-se entre a marca MAX e MIN da vareta de vidro de inspecção (fi g. 10,11). Mudança de óleo: óleo recomendado: SAE 15W/40 ou de qualidade equivalente.O primeiro enchimento deve ser substituído após 10 horas de serviço. Depois, escoar e reatestar o óleo a cada 100 horas de serviço.

Desligue o motor e retire a fi cha de corrente da tomada. Depois de aliviar a eventual pressão de ar, pode desapertar o parafuso de descarga do óleo (15) na bomba do compressor. Para que o óleo não saia descontrolado, coloque por baixo um pequeno canal de chapa que conduza o óleo para um recipiente. De seguida volte a colocar a tampa do óleo. O óleo usado tem de ser levado para um pos- to de recolha. Depois de escoado o óleo, volte a apertar o para- fuso de descarga do óleo (15). Ateste o óleo novo pela abertura de enchimento de óleo (13) até que o nível do óleo atinja o valor nominal. De seguida volte a colocar a vareta de medição de óleo (14).

8.6 Limpar o fi ltro de aspiração (1)

O fi ltro de aspiração impede a sucção de pó e sujidade. Este fi ltro tem de ser limpo, pelo menos, todas as 100 horas de serviço. Um fi ltro de aspiração entupido reduz signifi - cativamente a potência do compressor. Abra o parafuso no fi ltro de ar, de modo a permitir abrir as metades da carcaça do fi ltro de ar. Sopre to- das as peças do fi ltro com ar comprimido a baixa pressão (aprox. 3 bar) e monte então o fi ltro na sequência inversa. Durante a limpeza, certifi que- se de que está devidamente protegido contra o pó (p. ex. com uma máscara adequada).

Aviso! Retire a fi cha da corrente, faça a sangria do apa- relho e de todas as ferramentas de ar comprimido ligadas ao aparelho. Desligue o compressor de modo a evitar uma entrada em funcionamento indesejada. Atenção! Só guardar o compressor num espaço seco e inacessível a estranhos. Não virar, guardar de pé!

8.8 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.Einhell-Service.com Anl_TE_AC_270_50_8_SPK13.indb 122Anl_TE_AC_270_50_8_SPK13.indb 122 23.05.2022 07:56:3423.05.2022 07:56:34P

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica. Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e elec- trónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão ab- rangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. Na eliminação, certifi que-se de que a bateria e a lâmpada (p. ex. lâmpada incandescente) foram retiradas do aparelho. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Ger- many AG. Reservado o direito a alterações técnicas Anl_TE_AC_270_50_8_SPK13.indb 123Anl_TE_AC_270_50_8_SPK13.indb 123 23.05.2022 07:56:3423.05.2022 07:56:34P

10. Causas para possíveis falhas

Problema Solução Causa O compressor não funciona 1.Tensão de rede inexistente 2.Tensão de rede demasiado baixa 3.Temperatura exterior demasiado baixa 4.Sobreaquecimento do motor 1.Verifi que cabo, fi cha de corrente, fusível e tomada 2.Evite cabos de extensão demasiado longos. Utilize um cabo de extensão com uma secção transversal sufi ciente. 3.Não utilize com temperaturas exteriores inferiores a +5° C. 4.Deixe o motor arrefecer e, se for caso disso, elimine as causas para o sobreaquecimento. O compressor fun- ciona mas não tem pressão 1.Fuga na válvula de retenção 2.Juntas danifi cadas. 3.Parafuso de drenagem para a água condensada (11) com fuga. 1.Substitua a válvula de retenção. 2.Verifi que as juntas, substitua as juntas danifi cadas numa ofi cina especializada. 3.Aperte o parafuse manualmente. Verifi que a junta do parafuso, e se necessário, substitua-a. O compressor fun- ciona, é indicada pressão no manó- metro, mas as ferra- mentas não funcionam. 1.Ligação da mangueira com fugas. 2.Acoplamento rápido com fugas. 3.Pressão ajustada é demasiado reduzida. 1.Verifi que a mangueira de ar comprimido e as ferramentas e substitua-as, se necessário. 2.Verifi que o acoplamento rápido e substitua-o, se necessário.

3. Abra o regulador de pressão.

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Correia trapezoidal, fi ltro de ar Consumíveis/peças consumíveis* Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TE_AC_270_50_8_SPK13.indb 125Anl_TE_AC_270_50_8_SPK13.indb 125 23.05.2022 07:56:3423.05.2022 07:56:34P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TE_AC_270_50_8_SPK13.indb 126Anl_TE_AC_270_50_8_SPK13.indb 126 23.05.2022 07:56:3523.05.2022 07:56:35HR/BIH
