NÁVOD K OBSLUZE TCAC 270508 EINHELL

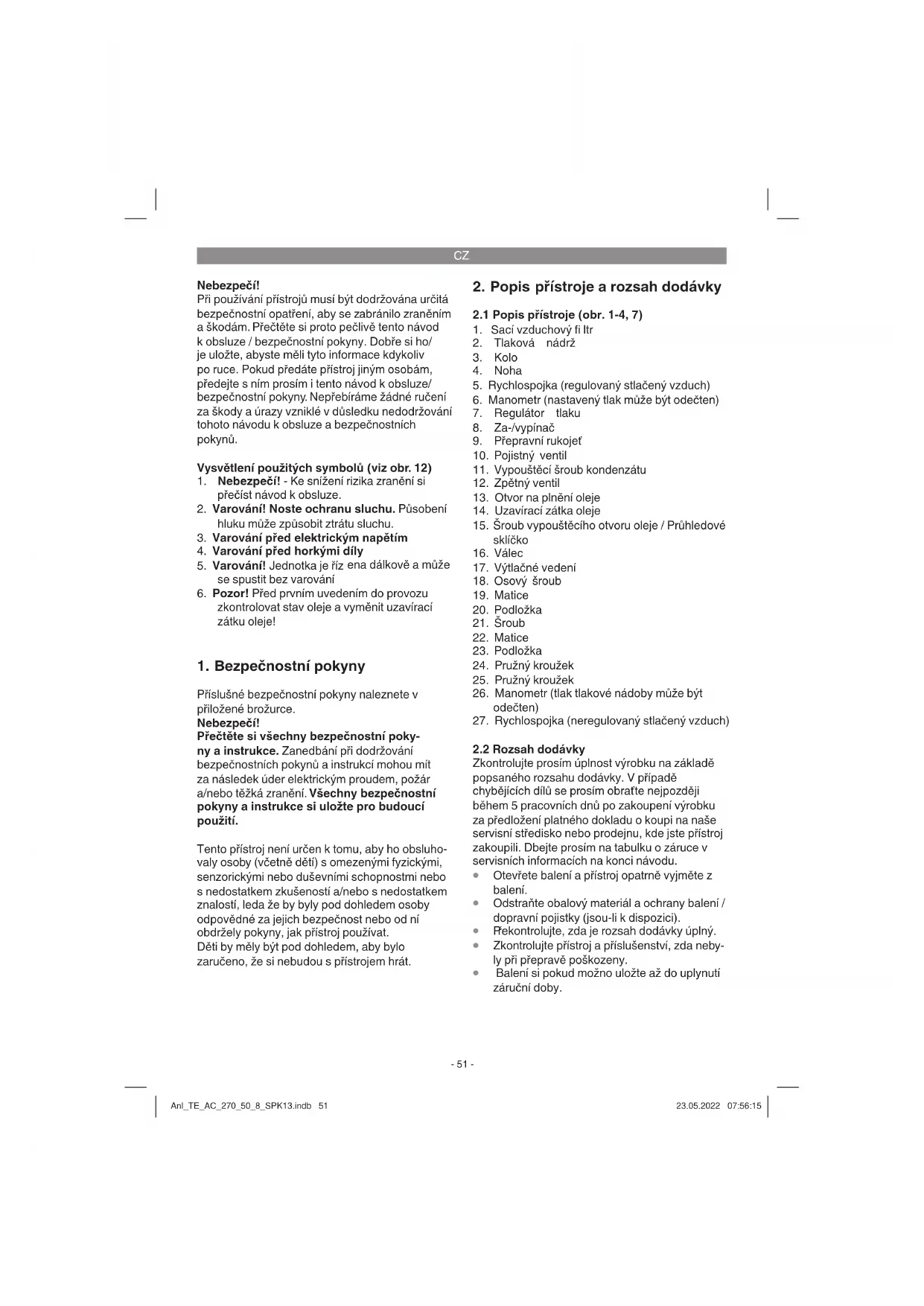

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů. Vysvětlení použitých symbolů (viz obr. 12)

1. Nebezpečí! - Ke snížení rizika zranění si

přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení

hluku může způsobit ztrátu sluchu.

3. Varování před elektrickým napětím

4. Varování před horkými díly

5. Varování! Jednotka je říz

ena dálkově a může se spustit bez varování

6. Pozor! Před prvním uvedením do provozu

zkontrolovat stav oleje a vyměnit uzavírací zátku oleje!

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití. Tento přístroj není určen k tomu, aby ho obsluho- valy osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-4, 7)

1. Sací vzduchový fi ltr

6. Manometr (nastavený tlak může být odečten)

9. Přepravní rukojeť

11. Vypouštěcí šroub kondenzátu

13. Otvor na plnění oleje

14. Uzavírací zátka oleje

15. Šroub vypouštěcího otvoru oleje / Průhledové

26. Manometr (tlak tlakové nádoby může být

27. Rychlospojka (neregulovaný stlačený vzduch)

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Anl_TE_AC_270_50_8_SPK13.indb 51Anl_TE_AC_270_50_8_SPK13.indb 51 23.05.2022 07:56:1523.05.2022 07:56:15CZ

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Sací vzduchový filtr

Uzavírací zátka oleje

Matice, pro montáž osy (2x)

Originální návod k obsluze

3. Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Síťová přípojka: ......................220-240 V ~ 50 Hz Výkon motoru: ....................................1800 W S1 Počet otáček kompresoru min

: .................. 2850 Provozní tlak v barech: ..............................max. 8 Objem tlakové nádrže (v litrech): ..................... 50 Teor. sací výkon l/min.: ................................. 270 Odevzdaný výkon (stlačený vzduch) při 7 barech: ......................................100 litrů/min Odevzdaný výkon (stlačený vzduch) při 4 barech: ......................................125 litrů/min Hladina akustického výkonu L

..........................................1,91 dB Krytí: .............................................................IP32 Hmotnost přístroje v kg: ........................ cca 32 kg Množství oleje: ................................ cca 0,22 litrů Hluk Hodnoty emise hluku změřeny podle normy EN ISO 3744.

5. Před uvedením do provozu

Varování! Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě.

P řekontrolujte přístroj, zda nebyl při transpor- tu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal.

K umístění kompresoru by mělo dojít v blíz- kosti spotřebiče.

Je třeba se vyvarovat dlouhých vzducho- vých vedení a dlouhých přívodních vedení (prodloužení).

Je třeba dbát na suchý a bezprašný nasá- vaný vzduch.

Kompresor neumíst’ovat ve vlhké nebo mokré místnosti.

Kompresor smí být používán pouze ve vhod- ných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vysky- tovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny.

Kompresor je vhodný pro používání v suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno.

P řed uvedením do provozu musí být zkontro- lován stav oleje v čerpadle kompresoru.

P řístroj provozujte pouze na pevném, rovném podkladu.

Přívodní hadice by měly být v případě tlaku nad 7 barů vybaveny bezpečnostním kabe- lem (např. drátěným lanem). Anl_TE_AC_270_50_8_SPK13.indb 52Anl_TE_AC_270_50_8_SPK13.indb 52 23.05.2022 07:56:1623.05.2022 07:56:16CZ

6. Montáž a uvedení do provozu

Nebezpečí! Před uvedením do provozu musí být přístroj nezbytně kompletně smontován!

Přiložená kola musí být namontována podle obr.

6.2 Montáž nohou (4)

Přiložené nohy (4) musí být namontovány příslušně podle obrázku 6.

6.3 Výměna uzavírací zátky oleje (14)

Šroubovákem odstraňte přepravní víčko otvoru na plnění oleje a vložte přiloženou uzavírací zátku (14) do otvoru na plnění oleje (obr. 7).

6.4 Montáž vzduchového fi ltru (1)

Pomocí šroubováku odstraňte přepravní víčko na přípojce vzduchového fi ltru. Našroubujte přiložený vzduchový fi ltr (obr. 8).

6.5 Připojení na síť

Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru.

P ři nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

Vytažením tlačítka (8) se kompresor zapne. Na vypnutí kompresoru se musí stlačit tlačítko (8). (obr. 2)

6.7 Nastavení tlaku: (obr. 1,2)

Regulátorem tlaku (7) může být nastaven tlak na manometru (6).

Nastavený tlak lze zjistit na rychlospojce (5).

6.8 Nastavení hlídače tlaku

Hlídač tlaku je nastaven ze závodu. Spínací tlak cca 6 barů Vypínací tlak cca 8 barů

7. Výměna síťového napájecího

vedení Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů Nebezpečí! Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky. Pozor! Počkejte, až se kompresor kompletně och- ladí! Nebezpečí popálení! Pozor! Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou. Nebezpečí! Po použití přístroj vždy vypněte a vytáhněte síťovou zástrčku.

Ochranná zařízení udržujte prostá prachu a nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s níz- kým tlakem.

Doporučujeme čištění přístroje po každém použití.

Čistěte přístroj pravidelně vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.

Hadice a stříkací nástroje musí být před čištěním od kompresoru odpojeny. Kompresor nesmí být čištěn vodou, rozpouštědly apod.

8.2 Kondenzační voda (obr. 1)

Upozornění! Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovacího ventilu (11) (spodní strana tlakové nádoby). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis. Upozornění! Kondenzační voda z tlakové nádoby obsa- huje zbytky oleje. Kondenzační vodu likvidujte ekologicky v příslušné sběrně. Anl_TE_AC_270_50_8_SPK13.indb 53Anl_TE_AC_270_50_8_SPK13.indb 53 23.05.2022 07:56:1623.05.2022 07:56:16CZ

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu. Odšroubujte šroubovací krytku ven- tilu, zatímco je kotel pod tlakem. Po kompletním otevření šroubovací krytky se za ni musí zatáhn- out, aby z ventilu unikl vzduch. Krytku poté opět kompletně našroubujte.

8.4 Pravidelná kontrola stavu oleje

Kompresor postavit na tvrdý, rovný podklad. Stav oleje se musí nalézat mezi značkami MAX a MIN na průhledové sklíčko (obr. 10,11). Výměna oleje: Doporučený olej: SAE 5W/40 nebo rovnocenný. První náplň oleje by měla být vyměněna po 10 provozních hodinách. Poté je třeba každých 100 provozních hodin olej vypustit a doplnit nový.

Vypněte motor a vytáhněte zástrčku ze zásuvky. Po vypuštění zbývajícího tlaku vzduchu můžete vyšroubovat šroub vypouštěcího otvoru oleje (15) na čerpadle kompresoru. Aby olej nekontrolovaně nevytékal, podržte pod ním plechový žlábek a olej zachyťte do nádoby. Pokud olej úplně nevyteče, doporučujeme kompresor trochu naklonit. Použitý olej zlikvidujte na příslušném sběrném místě. Až olej vyteče, nasaďte opět šroub vypouštěcího otvoru oleje (15). Naplňte no vý olej do otvoru na plnění oleje (13), až stav oleje dosáhne požadované hodnoty. Nakonec opět nasaďte uza- vírací zátku oleje (14).

8.6 Čištění sacího fi ltru (1)

Sací fi ltr zabraňuje nasávání prachu a nečistot. Je nutné čistit tento fi ltr minimálně každých 100 pro- vozních hodin. Ucpaný sací fi ltr výrazně snižuje výkon kompresoru. Povolte šroub na vzducho- vém fi ltru tak, aby se daly otevřít poloviny krytu. Profoukněte všechny díly fi ltru pomocí stlačeného vzduchu při nízkém tlaku (cca 3 bary) a pak smontujte fi ltr v opačném pořadí. Při čištění dbejte na dostatečnou ochranu proti prachu (např. vhod- ná ochranná maska na ústa).

Pozor! Vytáhněte síťovou zástrčku ze zásuvky, přístroj a všechny připojené nástroje na stlačený vz- duch odvzdušněte. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu. Pozor! Kompresor skladovat pouze v suchém okolí. Nenaklánět, skladovat pouze ve svislé polo- ze!

8.8 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.Einhell-Service.com

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství. Anl_TE_AC_270_50_8_SPK13.indb 54Anl_TE_AC_270_50_8_SPK13.indb 54 23.05.2022 07:56:1623.05.2022 07:56:16CZ

10. Možné příčiny výpadku

Problém Příčina Řešení Kompresor neběží. 1. Není k dispozici síťové napětí.

2. Moc nízké síťové napětí.

3. Moc nízká vnější teplota.

1. Překontrolovat kabel, síťovou

zástrčku, pojistku a zásuvku.

2. Vyhýbat se použití moc dlouhých

prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly.

3. Neprovozovat při vnější teplotě nižší

stranit příčinu přehřátí. Kompresor běží, ovšem není k dispo- zici tlak.

1. Netěsný zpětný ventil.

3. Netěsný vypouštěcí šroub na kon-

denzovanou vodu (11).

1. Vyměnit zpětný ventil.

2. Těsnění překontrolovat, zničená

těsnění nechat v yměnit v odborném servisu.

3. Šroub dotáhnout ručně.

Překontrolovat těsnění šroubu, event. vyměnit. Kompresor běží, na manometru je uka- zován tlak, ovšem nástroje neběží.

1. Netěsné hadicové spojení.

2. Netěsná rychlospojka.

1. Překontrolovat hadici stlačeného

vzduchu a nástroje, event. vyměnit.

2. Překontrolovat rychlospojku, event.

3. Regulátor tlaku více otevřít.

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy Einhell Germany AG. Technické změny vyhrazeny Anl_TE_AC_270_50_8_SPK13.indb 55Anl_TE_AC_270_50_8_SPK13.indb 55 23.05.2022 07:56:1723.05.2022 07:56:17CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Klínový řemen, vzduchový fi ltr Spotřební materiál/spotřební díly* Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_TE_AC_270_50_8_SPK13.indb 56Anl_TE_AC_270_50_8_SPK13.indb 56 23.05.2022 07:56:1723.05.2022 07:56:17CZ
