BRUGSANVISNING TCAC 270508 EINHELL

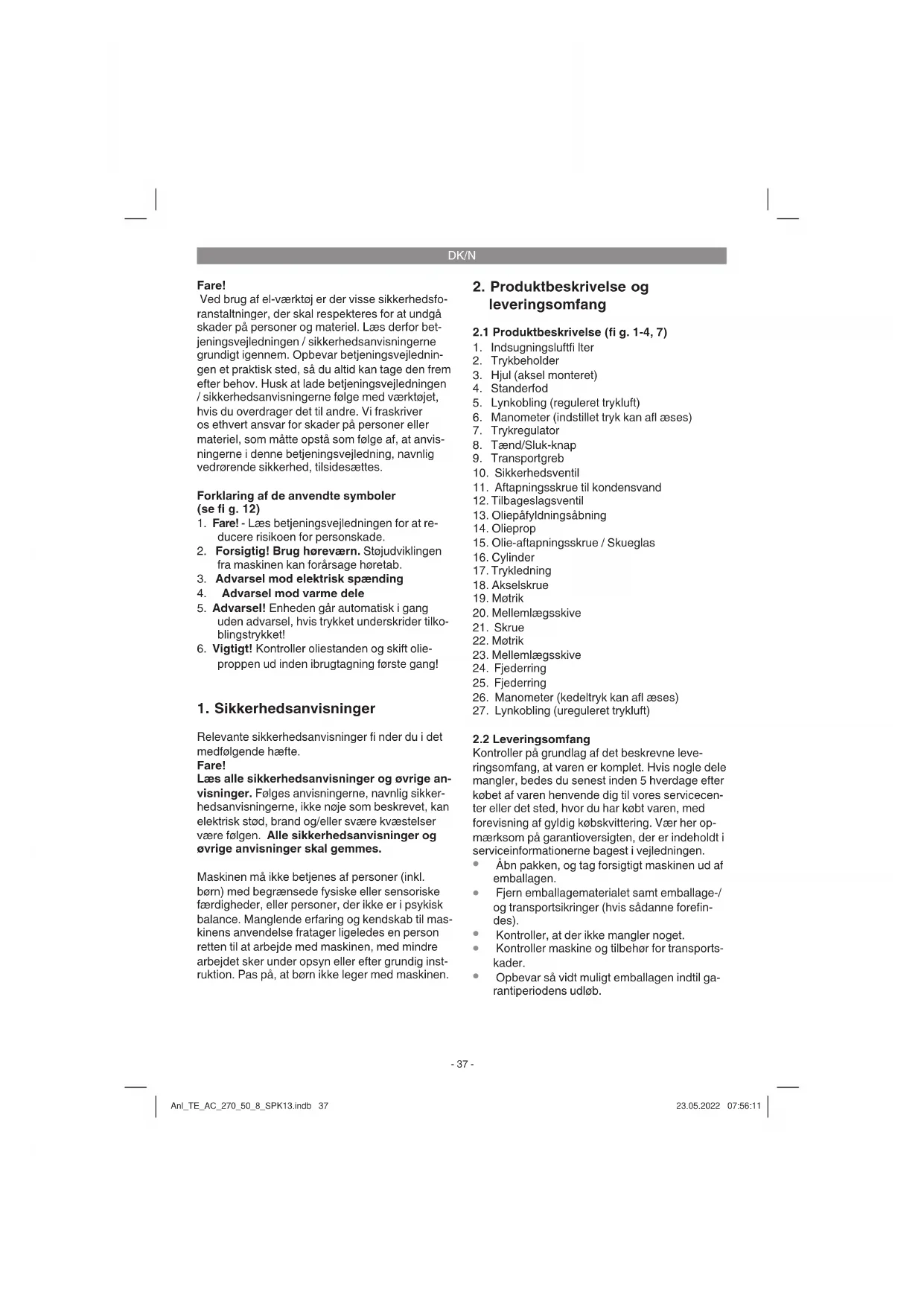

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes. Forklaring af de anvendte symboler (se fi g. 12)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Advarsel mod elektrisk spænding

4. Advarsel mod varme dele

5. Advarsel! Enheden går automatisk i gang

uden advarsel, hvis trykket underskrider tilko- blingstrykket!

6. Vigtigt! Kontroller oliestanden og skift olie-

proppen ud inden ibrugtagning første gang!

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Maskinen må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til mas- kinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig inst- ruktion. Pas på, at børn ikke leger med maskinen.

6. Manometer (indstillet tryk kan afl æses)

10. Sikkerhedsventil

26. Manometer (kedeltryk kan afl æses)

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj. Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk- tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Advarsel! Inden produktet sluttes til strømforsyningsnettet, skal det kontrolleres, at angivelserne på mærke- pladen svarer til strømforsyningsnettets data.

Opstillingen af kompressoren bør ske i nær- heden af forbrugeren.

Lang luftledning og lange tilledninger (forlæn- gere) skal undgåes.

Opstil ikke kompressoren i et fugtigt eller vådt rum.

Kompressoren må kun anvendes i dertil eg- nede rum (godt ventilerede, omgivende tem- peratur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet.

Kompressoren er beregnet til anvendelse i tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand.

Maskinen må kun køre på et fast, plant under- lag.

Brug fleksible slanger for at undgå, at ikke tilladte laster overføres til rørledningssystemet ved forbindelsen mellem kompressoranlæg- get og rørledningssystemet.

Det er nødvendigt at bruge udskillere, fangere og afløbsmuligheder, der kræves for at bear- bejde væsken, der produceres af kompresso- ren, før kompressoranlægget tages i brug.

Tilløbsslanger til tryk over 7 bar bør udstyres med et sikkerhedskabel (f.eks. ståltråd). Anl_TE_AC_270_50_8_SPK13.indb 38Anl_TE_AC_270_50_8_SPK13.indb 38 23.05.2022 07:56:1123.05.2022 07:56:11DK/N

6. Montage og idriftsættelse

Fare! Maskinen skal monteres fuldstændig kom- plet, inden den tages i brug!

6.1 Montage af hjul (3)

De medfølgende hjul skal monteres som vist på fi g. 5.

6.2 Montering af standerfødder (4)

De medfølgende standerfødder (4) skal monteres som vist på fi gur 6.

6.3 Udskiftning af olieprop (14)

Tag transportdækslet til oliepåfyldningsåbningen af med en skruetrækker, og sæt den medfølgen- de olieprop (14) i oliepåfyldningsåbningen (fi g. 7).

6.4 Påsætning af luftfi lter (1)

Fjern transportdækslet på luftfi ltertilslutningen med en skruetrækker. Skru det medfølgende luft- fi lter i (fi g. 8).

Lange tilledninger samt forlængere, ka- beltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter.

Lave temperaturer under +5°C kan besværlig- gøre motorstart p.g.a. træg gang.

6.6 Tænd/Sluk-knap (8)

Kompressoren tændes ved at trække ud i knap- pen (8). Kompressoren slukkes igen ved at trykke på knappen (8) (fi g. 2).

6.8 Indstilling af trykafbryderen

nettilslutningsledning Fare! Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde på- begyndes. Advarsel! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding! Advarsel! Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder. Fare! Sluk altid for maskinen og træk netstikket ud efter brug.

Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæs- ning under lavt tryk.

Vi anbefaler, at kompressoren rengøres hver gang efter brug.

Rengør af og til kompressoren med en fug- tig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststof- dele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele.

Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompresso- ren må ikke rengøres med vand, opløsnings- midler o.lign.

8.2 Kondensvand (Fig. 1)

Bemærk! Hver gang efter brug skal kondensvan- det aftappes ved at åbne aftapningsskruen (11) – så holder trykbeholderen (2) længere. Undersøg trykbeholderen for rust og skader hver gang før brug. Kompressoren må ikke benyttes Anl_TE_AC_270_50_8_SPK13.indb 39Anl_TE_AC_270_50_8_SPK13.indb 39 23.05.2022 07:56:1223.05.2022 07:56:12DK/N

med en beskadiget eller rusten trykbeholder. Kon- takt kundeservice, hvis du konstaterer skader på trykbeholderen. Bemærk! Kondensvandet fra trykbeholderen indehol- der rester af olie. Kondensvandet skal bortskaff es ifølge miljø- forskrifterne (miljødepot).

8.3 Sikkerhedsventil (10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plom- ben. Sikkerhedsventilen skal af og til aktiveres; dette for at sikre en konstant funktionsevne. Åbn skruekappen på ventilen, mens kedlen er under tryk. Når du har åbnet skruekappen helt, skal du trække i denne, så luft kan slippe ud af ventilen. Skru så kappen helt fast igen.

8.4 Regelmæssig kontrol af oliestand

Stil kompressoren på en plan, lige fl ade. Oliestan- den skal være et sted mellem MAX og MIN på skueglas (fi g. 10,11). Olieskift: Anbefalet olie: SAE 15W/40 eller lignen- de kvalitet. Den første portion olie skal skiftes efter 10 driftsti- mer. Herefter skal olie aftappes og ny fyldes på i intervaller à 100 driftstimer.

Sluk motoren, og træk stikket ud af stikkontakten. Når et eventuelt lufttryk er blevet udledt, kan du skrue olieaftapningsskruen (15) på kompressor- pumpen ud. Hold en lille blikrende under, så olien ikke løber ud ukontrolleret, og lad olie opsamle i en beholder. Hvis ikke al olien løber ud, så prøv at hælde kompressoren lidt. Brugt olie skal indleveres på genbrugsstation eller lignende. Når olien er løbet ud, sætter du olieaftapnings- skruen (15) på igen. Fyld ny olie på via påfyld- ningsåbningen (13), indtil oliestanden står, hvor den skal. Sæt olieproppen (14) i igen.

8.6 Rensning af indsugningsfi lter (1)

Indsugningsfi ltret forhindrer indsugning af støv og snavs. Filtret skal mindst renses hver 100. drift- stime. Et tilstoppet indsugningsfi lter vil nedsætte kompressorens ydelse markant. Åbn skruen på luftfi ltret, så luftfi ltrets halve husdele kan åbnes. Blæs alle fi lterdele igennem med trykluft ved lavt tryk (ca. 3 bar) og monter så fi ltret i omvendt rækkefølge. Sørg for at beskytte tilstrækkeligt mod støv under rengøringsarbejdet (f.eks. egnet mundbeskyttelse).

Advarsel! Træk stikket ud af stikkontakten, udluft kompres- soren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende. Vigtigt! Kompressoren skal opbevares i tørre omgi- velser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

8.8 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende oplyst:

Produktets typebetegnelse

Nummeret på den ønskede reservedel Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.Einhell-Service.com

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune. Anl_TE_AC_270_50_8_SPK13.indb 40Anl_TE_AC_270_50_8_SPK13.indb 40 23.05.2022 07:56:1223.05.2022 07:56:12DK/N

10. Mulige årsager til driftsudfald

Problem Årsag Løsning Kompressor kører ikke

1. Ingen netspænding

2. Netspænding for lav

2. Undgå for lange forlængerledninger

Brug forlængerledning med til- strækkeligt stort ledertværsnit

4. Lad motoren køle af, afhjælp om

nødvendigt årsag til overophedning Kompressor kører, men ingen tryk

1. Tilbageslagsventil utæt

2. Tætninger ødelagt

2. Kontroller tætninger, ødelagte tæt-

ninger skiftes ud på værksted

3. Spænd skruen efter med hånden

Kontroller tætning på skruen, skif- tes evt. ud Kompressor kører, tryk vises på mano- meteret, men værk- tøj kører ikke

1. Slangeforbindelser utætte

1. Kontroller trykluftsslange og værk-

tøj, skiftes evt. ud

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG. Ret til tekniske ændringer forbeholdes Anl_TE_AC_270_50_8_SPK13.indb 41Anl_TE_AC_270_50_8_SPK13.indb 41 23.05.2022 07:56:1223.05.2022 07:56:12DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kilerem, luftfi lter Forbrugsmateriale/ forbrugsdele* Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_TE_AC_270_50_8_SPK13.indb 42Anl_TE_AC_270_50_8_SPK13.indb 42 23.05.2022 07:56:1323.05.2022 07:56:13DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el- ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TE_AC_270_50_8_SPK13.indb 43Anl_TE_AC_270_50_8_SPK13.indb 43 23.05.2022 07:56:1323.05.2022 07:56:13S
