BRUGSANVISNING TCAC 19068 OF Set EINHELL

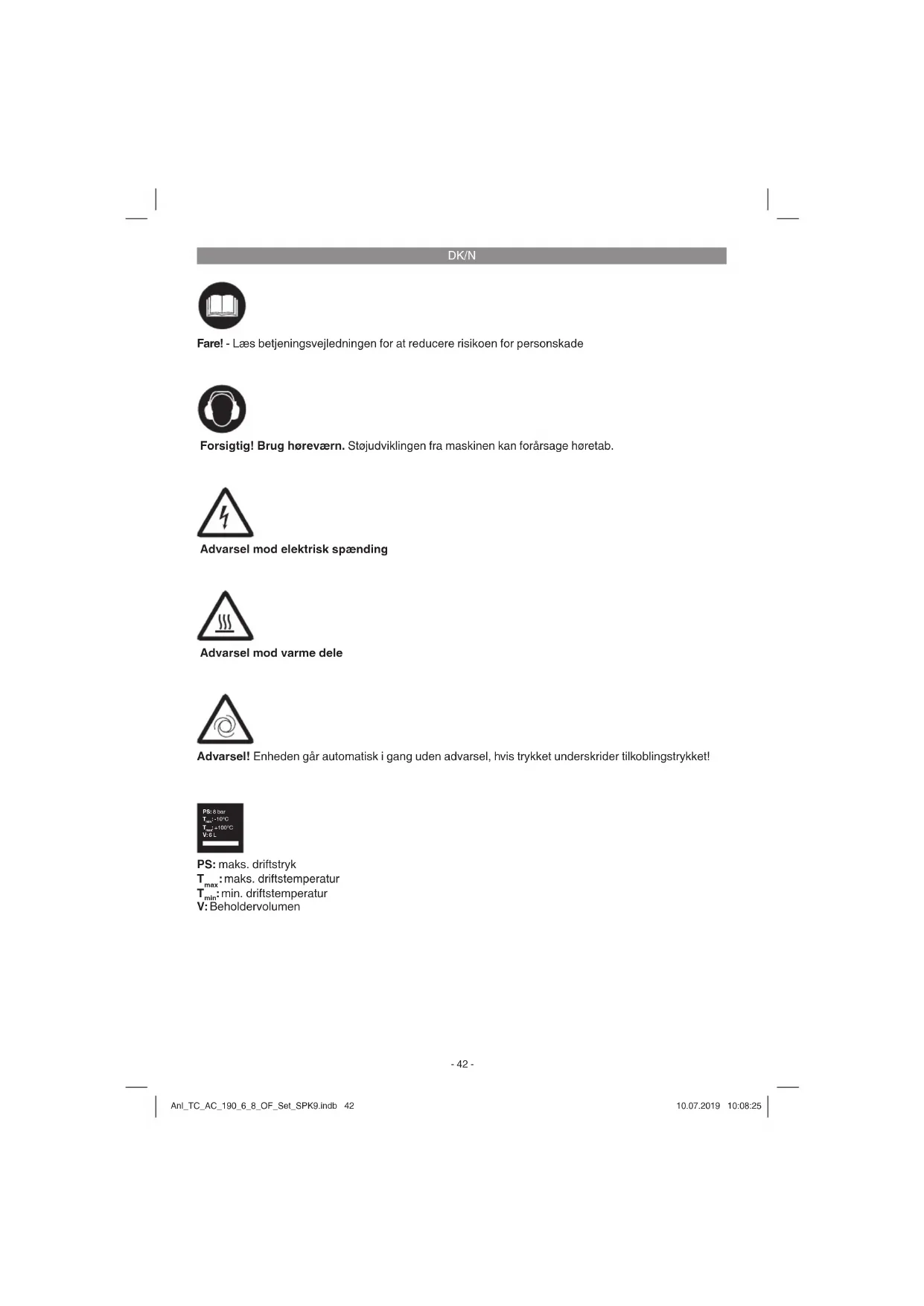

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade Advarsel mod elektrisk spænding Advarsel mod varme dele Advarsel! Enheden går automatisk i gang uden advarsel, hvis trykket underskrider tilkoblingstrykket! PS: maks. driftstryk

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Maskinen må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til mas- kinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig ins- truktion. Pas på, at børn ikke leger med maskinen.

3. Kroge til ledningsoprulning

6. Manometer (indstillet tryk kan afl æses)

10. Sikkerhedsventil

13. Adaptersæt m/8 dele

17. Opbevaringskrog lufttryksmåler

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 43Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 43 10.07.2019 10:08:2510.07.2019 10:08:25DK/N

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Advarsel! Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

Opstillingen af kompressoren bør ske i nær- heden af forbrugeren.

Lang luftledning og lange tilledninger (forlæn- gere) skal undgåes.

Opstil ikke kompressoren i et fugtigt eller vådt rum.

Kompressoren må kun anvendes i dertil eg- nede rum (godt ventilerede, omgivende tem- peratur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet.

Kompressoren er beregnet til anvendelse i tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand.

Maskinen må kun køre på et fast, plant under- lag.

Brug fleksible slanger for at undgå, at ikke tilladte laster overføres til rørledningssystemet ved forbindelsen mellem kompressoranlæg- get og rørledningssystemet.

Det er nødvendigt at bruge udskillere, fangere og afløbsmuligheder, der kræves for at bear- bejde væsken, der produceres af kompresso- ren, før kompressoranlægget tages i brug.

Tilløbsslanger til tryk over 7 bar bør udstyres med et sikkerhedskabel (f.eks. ståltråd).

6. Montage og idriftsættelse

Bemærk! Maskinen skal monteres fuldstændig kom- plet, inden den tages i brug!

Lange tilledninger samt forlængere, ka- beltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter.

Lave temperaturer under +5°C kan besværlig- gøre motorstart p.g.a. træg gang.

6.2 Tænd-/sluk-knap (billede 1)

Stil tænd/sluk-knappen (8) i position 1 for at tæn- de. Stil tænd/sluk-knappen (8) i position 0 for at sluk- ke.

Det indstillede tryk kan udtages på lynkoblin- gen (5).

6.4 Indstilling af trykafbryder

7.1 Lufttryksmåler med adaptere (billede 3)

Arbejdstryk i bar: 0 – 8 Anvendelsesområde: Ved hjælp af lufttryksmåleren (14) kan bildæk fyldes med luft nemt og præcist. Manometeret benyttes til kontrol af dæktrykket. Med den integ- rerede tømmeventil (e) kan dæktrykket mindskes, hvis det er for højt. Lufttryksmåleren er udstyret med en ventiladapter til bildæk. Advarsel! Læs og overhold dækproducentens og køretøjsproducentens oplysninger vedr. det anbe- falede dæktryk. Advarsel! Dette produkt er ikke kalibreret! Kon- troller dæktrykket efter oppumpningen med et egnet måleinstrument f.eks. på en tankstation for at være sikker på, at måleværdien er kalibreret. Brug som udblæsningspistol For at kunne benytte lufttryksmåleren som blæ- sepistol skal slangen sammen med ventiladapter til bildæk skrues af først. Nu kan blæseadapteren (15) skrues på lufttryksmåleren. Anvendelsesområde: Til rengøring/udblæsning af hulrum og svært til- gængelige steder samt til rengøring af snavsede arbejdsredskaber. Aftrækkeren, som kan betjenes trinløst, muliggør nøjagtig dosering af trykluften.

7.2 Vejledning til adaptersæt

Oversigten nedenfor viser, hvordan du anvender adapterne til de forskellige ventiler rigtigt (for tils- lutning af adapterne på kompressoren se billede 11).

Boldnål (billede 4) Anvendelsesområde: Til pumpning af bolde. Pumpespidsen kan anvendes til pumpning af forskellige typer bolde. TIP: Fugt pumpespidsen, inden du fører den ind i boldens ventil – så formindskes risikoen for at beskadige ventilen.

Ventil-adapter (fig. 5) Anvendelsesområde: Passer til lynventiler på cykeldæk. Lynventiladapteren gør det nemt at fylde luft i cykeldæk.

Adapter I (billede 6/pos. I) Anvendelsesområde: Til alle ventiler med en indvendig Ø fra 8 mm. Du kan f.eks. bruge adapteren til luftmadras- ser, svømmebassiner og både. TIP: Før adapteren I ind i ventilen, som vist på billede 6, skitse d. Vigtigt! Pres sammen, så ventilkappen slås op.

Adapter II (billede 7/pos. II) Anvendelsesområde: Til skrueventiler. Kan anvendes til alle gængse badebåde, kajak- ker eller andre store genstande som f.eks. svømmebassiner, som er udstyret med en skrueventil.

nettilslutningsledning Fare! Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

9. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde på- begyndes. Advarsel! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding! Advarsel! Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder. Fare! Sluk altid for maskinen og træk netstikket ud efter brug. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 45Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 45 10.07.2019 10:08:2510.07.2019 10:08:25DK/N

Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæs- ning under lavt tryk.

Vi anbefaler, at kompressoren rengøres hver gang efter brug.

Rengør af og til kompressoren med en fug- tig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststof- dele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele.

Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompresso- ren må ikke rengøres med vand, opløsnings- midler o.lign.

9.2 Kondensvand (billede 1)

Bemærk! Hver gang efter brug skal kondensvan- det aftappes ved at åbne for aftapningsskruen (11) – så holder trykbeholderen (2) længere. Undersøg altid trykbeholderen for rust og skader før brug. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Kontakt kundeservice, hvis du konstaterer skader på tryk- beholderen.

9.3 Sikkerhedsventil (10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plom- ben. Sikkerhedsventilen skal af og til aktiveres; dette for at sikre en konstant funktionsevne. Træk kraftigt i ringen, så du tydeligt hører trykluften sive ud. Bagefter slipper du ringen igen.

Advarsel! Træk stikket ud af stikkontakten, udluft kompres- soren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende. Advarsel! Kompressoren skal opbevares i tørre omgi- velser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

10. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 46Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 46 10.07.2019 10:08:2610.07.2019 10:08:26DK/N

11. Mulige årsager til driftsudfald

Problem Årsag Løsning Kompressor kører ikke

1. Ingen netspænding

2. Netspænding for lav

2. Undgå for lange forlængerledninger

Brug forlængerledning med til- strækkeligt stort ledertværsnit

4. Lad motoren køle af, afhjælp om

nødvendigt årsag til overophedning Kompressor kører, men ingen tryk

1. Tilbageslagsventil utæt

2. Tætninger ødelagt

2. Kontroller tætninger, ødelagte tæt-

ninger skiftes ud på værksted

3. Spænd skruen efter med hånden

Kontroller tætning på skruen, skif- tes evt. ud Kompressor kører, tryk vises på mano- meteret, men værk- tøj kører ikke

1. Slangeforbindelser utætte

1. Kontroller trykluftsslange og værk-

tøj, skiftes evt. ud

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 48Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 48 10.07.2019 10:08:2610.07.2019 10:08:26DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kilerem, luftfi lter Forbrugsmateriale/ forbrugsdele* Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 49Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 49 10.07.2019 10:08:2610.07.2019 10:08:26DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 50Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 50 10.07.2019 10:08:2610.07.2019 10:08:26S
