MANUALE UTENTE TCAC 19068 OF Set EINHELL

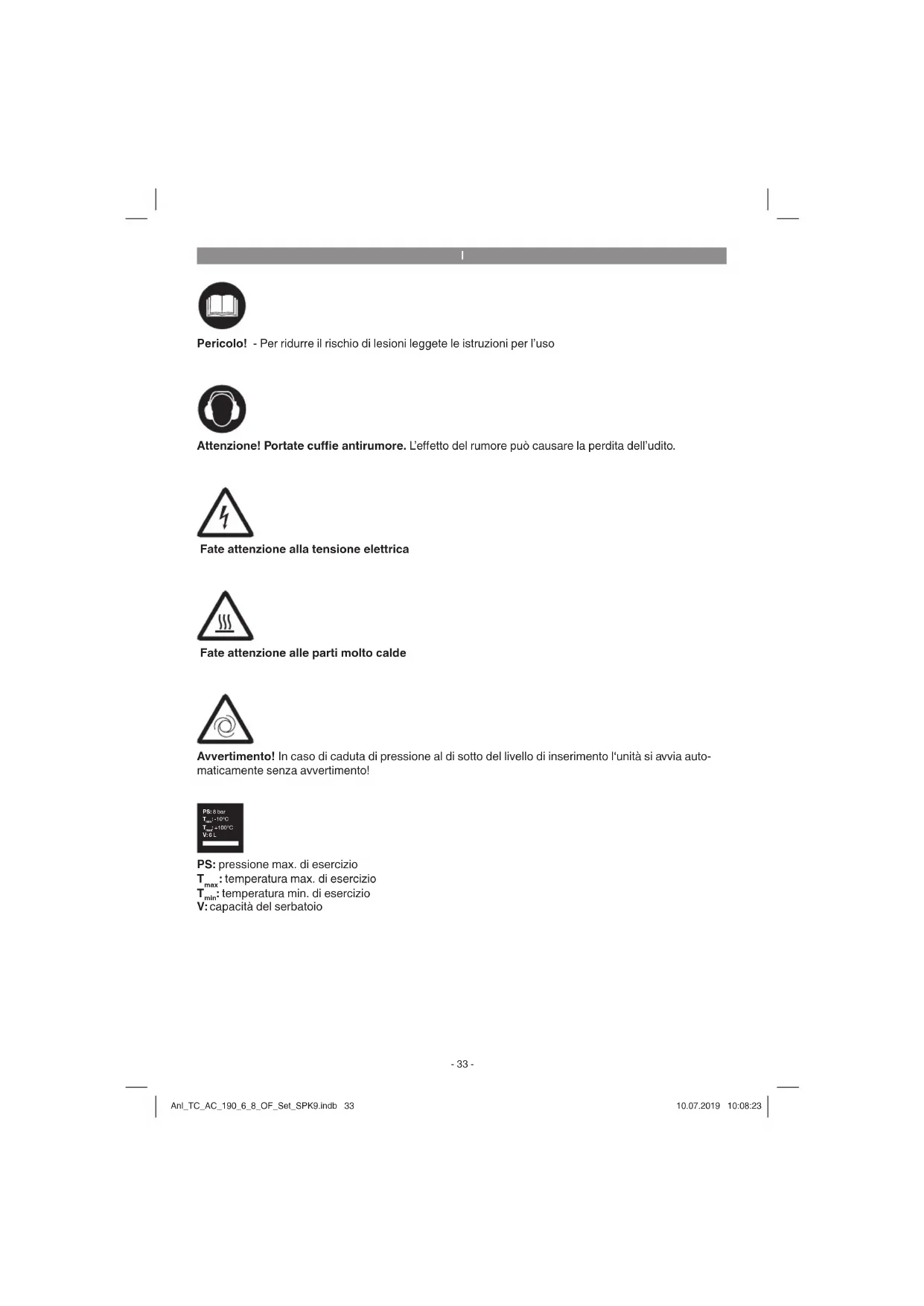

Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Fate attenzione alla tensione elettrica Fate attenzione alle parti molto calde Avvertimento! In caso di caduta di pressione al di sotto del livello di inserimento l‘unità si avvia auto- maticamente senza avvertimento! PS: pressione max. di esercizio

min : temperatura min. di esercizio V: capacità del serbatoio PS: 8 bar

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- pacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

2.1 Descrizione dell‘apparecchio (Fig. 1-3)

1. Copertura della scocca

2. Serbatoio a pressione

3. Gancio per avvolgicavo

4. Piede di appoggio

5. Attacco rapido (aria compressa regolata)

6. Manometro (indica la pressione impostata)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Maniglia di trasporto

10. Valvola di sicurezza

11. Vite di scarico dell‘acqua di condensa

12. Vano di conservazione per set di adattatori da

13. Set di adattatori da 8 pezzi

14. Pistola di gonfi aggio con manometro per

15. Adattatore di soffi aggio

16. Tubo fl essibile per aria compressa

17. Gancio di conservazione della pistola di gon-

fi aggio con manometro per pneumatici

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Pistola di gonfiaggio con manometro per pneumatici

Adattatore di soffiaggio

Set di adattatori da 8 pezzi

Tubo flessibile per aria compressa

Istruzioni per l‘uso originali

Il compressore serve per produrre aria compres- sa per utensili azionati con aria compressa. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete: ..........220-240 V ~ 50 Hz Potenza del motore kW: ................................ 1,2 Numero di giri del compressore min

.........................................0,65 dB Tipo di protezione: ...................................... IP20 Peso dell‘apparecchio in kg: ......................ca. 8,8 Pericolo! Rumore I valori di emissione dei rumori sono stati rilevati secondo la norma EN ISO 3744.

5. Prima della messa in esercizio

Avvertenza! Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete.

Verificate che l’apparecchio non presenti danni di trasporto. Comunicare tempestiva- mente gli eventuali danni rilevati all’impresa trasporti, che ha provveduto alla consegna del compressore.

Il collocamento del compressore dovrebbe avvenire vicino al consumatore.

Sono da evitare lunghe condutture dell’aria e lunghe condutture di raccordo (cavi di pro- lunga).

Verificate che l’aria assorbita sia asciutta e senza polvere.

Il compressore deve venire usato soltanto in luoghi adatti (ben aerati, temperatura am- biente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o infiammabili.

Utilizzate tubi flessibili per evitare di trasferire carichi eccessivi sul sistema di tubazioni attraverso il collegamento dell‘impianto del compressore a tale sistema.

Si devono usare separatori, captatori e dispo- sitivi di scarico che sono necessari per trat- tare i liquidi prodotti dal compressore prima della messa in esercizio dell‘apparecchio del compressore.

I tubi flessibili di alimentazione dovrebbero essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni supe- riori ai 7 bar.

6. Montaggio e messa in esercizio

Avvertenza! Prima della messa in esercizio montate asso- lutamente l‘apparecchio in modo completo!

6.1 Collegamento alla rete

Cavi lunghi di alimentazione, nonché prolung- he, avvolgicavi ecc. causano un calo di tensi- one e possono impedire l‘avvio del motore.

In caso di temperature inferiori a +5°C l‘avvio del motore può essere più difficile. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 35Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 35 10.07.2019 10:08:2310.07.2019 10:08:23I

Per accendere spostate l’interruttore ON/OFF (8) in posizione 1. Per spegnere portate l’interruttore ON/OFF (8) in posizione 0.

6.3 Regolazione della pressione (Fig. 1)

Con il regolatore di pressione (7) si può rego- lare la pressione sul manometro (6).

La pressione regolata può essere rilevata sull‘attacco rapido (5).

6.4 Impostazione dell‘interruttore a pressione

L‘interruttore a pressione è stato regolato in fa- bbrica. Pressione di inserimento ca. 6 bar Pressione di disinserimento ca. 8 bar

7.1 Pistola di gonfi aggio per pneumatici con

manometro e adattatori (Fig. 3) Pressione di esercizio in bar: 0 – 8 Settore d’impiego: La pistola di gonfi aggio per pneumatici (14) per- mette di gonfi are i pneumatici delle auto in modo semplice e preciso. Il manometro serve a cont- rollare la pressione dei pneumatici. Grazie alla valvola di scarico integrata (e) è possibile anche diminuire una pressione dei pneumatici troppo elevata. La pistola di gonfi aggio per pneumatici è dotata di un adattatore per valvole di pneumatici di autovetture. Avvertimento! Per la pressione consigliata os- servate le indicazioni del produttore dei pneuma- tici e del veicolo. Avvertimento! Questo apparecchio non è tara- to! Una volta gonfi ati i pneumatici, per un valore di misura tarato controllate la pressione con un manometro adatto, per es. presso una stazione di servizio. Utilizzo come pistola di soffi aggio Per usare la pistola di gonfi aggio per pneumatici come pistola di soffi aggio prima di tutto deve es- sere svitato il tubo con l‘adattatore per valvole di pneumatici di autovetture. Adesso l’adattatore di soffi aggio (15) può essere avvitato alla pistola di gonfi aggio per pneumatici. Settore d’impiego: Per la pulizia mediante getto d‘aria di cavità o zone diffi cilmente accessibili, così come per la pulizia di attrezzi da lavoro sporchi. La leva rego- labile in continuo consente un dosaggio esatto dell‘aria compressa.

7.2 Istruzioni per il set di adattatori

Per l‘uso corretto degli adattatori per le diverse valvole si veda lo schema seguente (per il colle- gamento degli adattatori al compressore si veda la Fig. 11).

Ago per palloni (Fig. 4) Settore d‘impiego: per il gonfiaggio di palloni. L‘apposito ago può essere utilizzato per il gonfiaggio di diversi tipi di palloni. CONSIGLIO: per evitare danni alla valvola dovreste inumidire leggermente l‘ago per pal- loni prima di inserirlo.

Adattatore per valvola (Fig. 5) Settore d‘impiego: adatto alle valvole Dunlop della camera d‘aria delle biciclette. L‘adattatore per valvole Dunlop consente di gonfiare con facilità la camera d‘aria delle biciclette.

Adattatore I (Fig. 6/Pos. I) Settore d‘impiego: per tutte le valvole con un Ø interno a partire da 8 mm. Potete utilizzare l‘adattatore per esempio per materassini ad aria, piscine gonfiabili o anche gommoni. CONSIGLIO: introducete l‘adattatore I nella valvola come si vede nella Fig. 6 Disegno d. Importante! Il tappo della valvola deve es- sere leggermente sollevato comprimendolo appropriatamente.

Adattatore II (Fig. 7/Pos. II) Settore d’impiego: per valvole a vite. Potete utilizzarlo per tutti i comuni gommoni, canoe o altri articoli di grandi dimensioni, quali per esempio piscine gonfiabili, presenti in com- mercio che siano dotati di una valvola a vite.

Adattatore per lo sfiato (Fig. 8/Pos. III) Settore d‘impiego: per valvole di sfiato. Una valvola di sfiato si trova, insieme ad altre val- vole (valvola standard, valvola a vite, ...), in articoli di grandi dimensioni, quali per esem- pio un materasso pneumatico.

Adattatore universale conico (Fig. 9-10) Settore d‘impiego: l’adattatore universale può essere impiegato per gonfiare materassini ad aria e simili. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 36Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 36 10.07.2019 10:08:2310.07.2019 10:08:23I

8. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

9. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia e di ma- nutenzione staccate la spina dalla presa di corrente. Avvertenza! Attendete fi no a quando il compressore si sia completamente raff reddato! Pericolo di ustioni! Avvertenza! Prima di ogni lavoro di pulizia e manutenzio- ne si deve eliminare la pressione del serba- toio! Pericolo! Dopo l‘uso spegnete l’apparecchio e stacca- te la spina dalla presa di corrente.

Tenete i dispositivi di protezione il più pos- sibile liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua all’interno dell’apparecchio.

Il tubo e gli strumenti di spruzzo devono es- sere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi ecc.

9.2 Acqua di condensa (Fig. 1)

Avvertenza! Per una durata prolungata del ser- batoio a pressione (2), dopo ogni utilizzo è neces- sario scaricare l‘acqua di condensa aprendo la vite di scarico (11). Prima dell‘utilizzo controllate sempre che il ser- batoio a pressione non presenti danni e ruggine. Il compressore non deve venire usato con un serbatoio a pressione danneggiato o arrugginito. Se notate dei danni, rivolgetevi all‘offi cina del ser- vizio assistenza clienti.

9.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il recipiente a pressione. Non è consentito modifi care la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni corret- tamente in caso di necessità. Tirate brevemente l’anello fi no a quando si sente l’aria compressa che fuoriesce. Poi mollate di nuovo l’anello.

Avvertenza! Staccate la spina dalla presa di corrente, sfi atate l’apparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate. Avvertenza! Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto!

Trasportate l’apparecchio solo prendendolo per la maniglia di trasporto.

Proteggete l’apparecchio da vibrazioni ovvero colpi inaspettati.

9.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 37Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 37 10.07.2019 10:08:2410.07.2019 10:08:24I

10. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separa- tamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restitu- zione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a colla- borare in modo che lo smaltimento venga ese- guito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire conseg- nato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elett- rici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 38Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 38 10.07.2019 10:08:2410.07.2019 10:08:24I

11. Possibili cause di anomalie

Problema Causa Soluzione Il compressore non funziona

1. Manca la tensione di rete

2. Tensione di rete troppo bassa

4. Motore surriscaldato

1. Controllare cavo, spina di rete,

fusibile e presa di corrente

2. Evitate cavi di prolunga troppo

lunghi. Usate cavi di prolunga con una sezione suffi ciente del conduttore

3. Non farlo funzionare ad una

temperatura esterna inferiore a +5°C

4. Fate raff reddare il motore ed

eventualmente eliminate la causa del surriscaldamento Il compressore funziona, ma non produce aria com- pressa

1. Valvola antiritorno perde

2. Guarnizioni rovinata.

3. Tappo a vite di scarico

dell’acqua di condensa perde

1. Sostituite la valvola antiritorno.

2. Controllate le guarnizioni, fare

sostituire le guarnizioni difettose da un’offi cina specializzata.

3. Serrate a mano il tappo a vite.

Controllate la guarnizione della valvola, eventualmente sostituitela Il manometro indica pressione, ma gli utensili non funzi- onano

1. Perdite nei collegamenti del

3. Impostata pressione troppo

bassa sul regolatore di pressione

1. Controllate il tubo dell’aria

compressa, eventualmente sostituitelo

3. Aprite maggiormente il

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Cinghia trapezoidale, fi ltro dell‘aria Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 40Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 40 10.07.2019 10:08:2410.07.2019 10:08:24I
