Produkttyp	Luftkompressor
Märke	Einhell
Modell	TCAC 19068 OF Set
Motoreffekt	1,2 kW
Maximalt arbetstryck	8 bar
Tankvolym	6 liter
Teoretisk sugkapacitet	190 L/min
Utgångseffekt vid 7 bar	55 L/min
Utgångseffekt vid 4 bar	77 L/min
Ljudtrycksnivå	97 dB(A)
Skyddstyp	IP20
Vikt	8,8 kg
Strömförsörjning	220-240 V ~ 50 Hz
Leveransinnehåll	Tryckluftspistol med manometer, blåsmunstycke, adapterkit 8-delar, tryckluftsslang
Huvudfunktioner	Pumpa däck, bollar, madrasser; blåsa; användning med luftverktyg
Underhåll och rengöring	Töm kondensvattnet efter varje användning; rengör med fuktig trasa; använd inte lösningsmedel
Säkerhet	Säkerhetsventil; automatisk avstängning vid övertryck; skydd mot oavsiktlig omstart
Reservdelar och reparerbarhet	Slitdelar: kilrem, luftfilter; reparationer möjliga via kundservice
Allmän information	Avsedd för hushållsbruk; inte lämplig för professionellt bruk

Vanliga frågor - TCAC 19068 OF Set EINHELL

Hur justerar man kompressorns utloppstryck?

Använd tryckregulatorn (7) för att justera trycket. Det inställda värdet avläses på manometern (6). Maximalt arbetstryck är 8 bar.

Varför startar inte kompressorn?

Kontrollera nätspänningen och säkringen. Se till att omgivningstemperaturen är över +5°C. Om motorn är överhettad, låt den svalna.

Hur tömmer man kondensvatten från tanken?

Efter varje användning, öppna avtappningspluggen (11) under tanken för att tömma vattnet. Detta förhindrar rost och förlänger livslängden.

Hur använder man tryckluftspistolen med manometer?

Anslut pistolen (14) till tryckluftsslangen. Använd rätt adapter för ventilen (däck, boll, etc.). Pumpningstrycket avläses på den integrerade manometern. För att minska trycket, använd avluftningsventilen.

Hur använder man kompressorn som blåspistol?

Skruva loss slangen med ventiladaptern från tryckluftspistolen, skruva sedan på den medföljande blåsadaptern (15). Du kan då blåsa bort damm från springor och svåråtkomliga ställen.

Vilka tillbehör ingår i adapterkit 8-delar?

Kitet innehåller: munstycke för bollar, Dunlop ventiladapter, adapter I (för ventiler Ø8mm), adapter II (gängad), avgasningsadapter, konisk universaladapter, och andra munstycken. De gör det möjligt att pumpa olika föremål (däck, madrasser, båtar, etc.).

Hur underhåller man kompressorn?

Rengör apparaten med en fuktig trasa och lite tvål efter varje användning. Använd inte lösningsmedel. Töm kondensvattnet regelbundet. Kontrollera tanken för rost.

Vad gör man om trycket inte når det inställda värdet?

Kontrollera anslutningarna för läckor. Kontrollera backventilen och packningarna. Se till att avtappningspluggen är ordentligt åtdragen. Om problemet kvarstår, kontakta kundservice.

Kompressorn är mycket bullrig, är det normalt?

Ljudtrycksnivån är 97 dB(A), vilket är typiskt för denna typ av apparat. Använd hörselskydd vid användning.

Hur förvarar man kompressorn efter användning?

Koppla bort apparaten och töm kondensvattnet. Förvara den på en torr plats, oåtkomlig för obehöriga, i vertikalt läge. Vänd inte upp och ner.

BRUKSANVISNING TCAC 19068 OF Set EINHELL

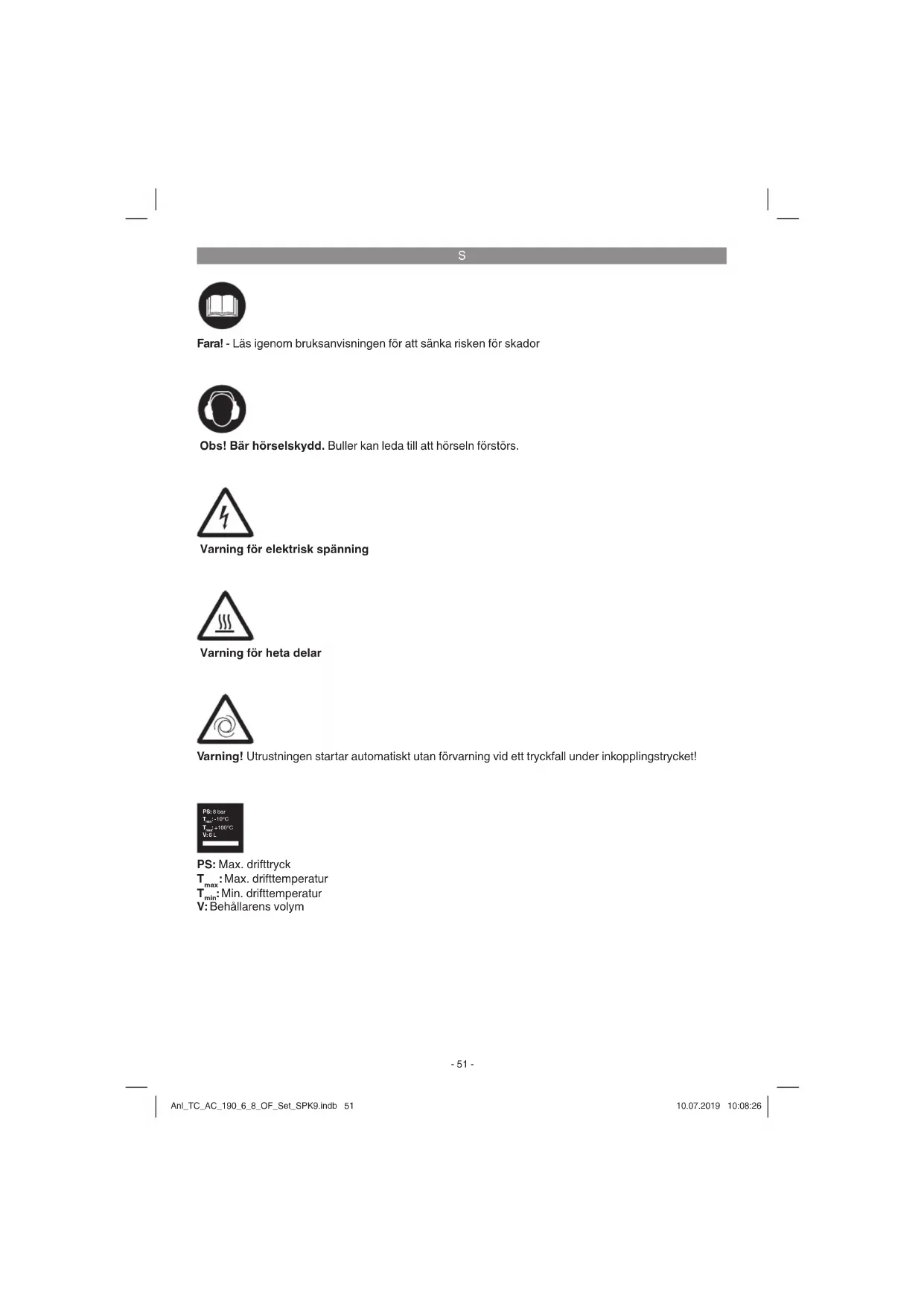

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Varning för elektrisk spänning

Varning för heta delar

Varning! Utrustningen startar automatiskt utan förvarning vid ett tryckfall under inkopplingstrycket!

PS: Max. drifttryck

T_max : Max. drifttemperatur

T_min : Min. drifttemperatur

V: Behållarens volym

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3)

1. Skyddskåpa
2. Tryckkärl
3. Krokar för kabelupplindning
4. Stöd
5. Snabbkoppling (reglerad tryckluft)
6. Manometer (inställt tryck kan läsas av)
7. Tryckreduceringsventil
8. Strömbrytare
9. Transporthandtag
10. Säkerhetsventil
11. Avtappningsplugg för kondensvatten
12. Förvaringsfack för adapterset med 8 delar
13. Adapterset med 8 delar

14. Däckpåfyllare med manometer

15. Utblåsningsadapter

16. Tryckluftsslang

17. Förvaringskrok för däckpåfyllare

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Däckpåfyllare med manometer
• Utblåsningsadapter
• Adapterset med 8 delar
Tryckluftsslang
• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell

S

användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätanslutning 220-240 V \~ 50 Hz

Motoreffekt kW 1,2

Kompressor-varvtal min ^-1 3800

Drifttryck bar 8

Tryckkärlets volym (liter) 6

Teor. insugningsprestanda l/min.: 190

Matningsmängd (tryckluft) vid 7 bar ...55 liter/min Matningsmängd (tryckluft) vid 4 bar ...77 liter/min Ljudeff ektnivå L_WA i dB ...... 97

Osäkerhet K _WA 0,65 dB

Ljudtrycksnivå L _pA i dB 77

Osäkerhet K_pA 0,65 dB

Bullervärden har bestämts enligt EN ISO 3744.

5. Före användning

Varning!

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

• Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn.
• Uppställningen av kompressorn bör vara i närheten av förbrukaren.
• Undvik lång luftledning oh långa till-ledningar (förlängningar).
  Se till att insugningsluften är torr och dammfri.
• Ställ inte upp kompressorn i ett fuktigt eller vått utrymme.
• Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser.
  • Kompressorn är lämplig för användning i

torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används.

• Använd endast kompressorn på fast och jämnt underlag.
• Använd flexibla slangar för att undvika att otillåtna laster överförs till rörledningarna vid anslutningen mellan kompressoranläggningen och rörledningssystemet.
• Det är nödvändigt att använda avskiljare, fångare och avloppsmöjligheter som krävs för att bearbeta vätskor som produceras av kompressorn innan kompressoranläggningen tas i drift.
• Inkommande slangar vid tryck över 7 bar ska vara försedda med en säkerhetslina (t ex stålvajer).

6. Montering och driftstart

Märk

Se till att kompressorn har monterats komplett innan du tar den i drift!

6.1 Nätanslutning

• Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp.
• Vid låga temperaturer under +5°C finns det risk för att motorn inte kan starta upp pga. trög gång.

6.2 Strömbrytare (bild 1)

Ställ strömbrytaren (8) i läge 1 för att slå på kompressorn.

Ställ strömbrytaren (8) i läge 0 för att slå ifrån kompressorn.

6.3 Ställa in trycket (bild 1)

• Trycket kan ställas in med tryckreduceringsventilen (7) och läsas av på manometern (6).
• Det inställda trycket kan släppas ut vid snabbkopplingen (5).

6.4 Ställa in tryckställaren

Tryckställaren är redan fabriksinställd.

Inkopplingstryck ca 6 bar

Fränkopplingstryck ca 8 bar

S

7. Använda kompressorn

7.1 Däckpåfyllare med adaptrar (bild 3) Arbetstryck i bar: 0 – 8

Användningsområde:

Däckpåfyllaren med manometer (14) används till enkel och exakt påfyllning av bildäck. Däcktrycket visas på manometern. Om däcktrycket har blivit för högt kan det sänkas med den integrerade avluftningsventilen (e). Däckpåfyllaren är försedd med en ventiladapter för bildäcksventiler.

Varning! Beakta informationen om rekommenderat däcktryck som anges av däcktillverkaren och fordonstillverkaren.

Varning! Denna apparat har inte kalibrerats! För att ta reda på ett kalibrerat mätvärde kan du mäta upp det påfyllda däcktrycket med en kalibrerad mätare, t.ex. på en bensinstation.

Användning som utblåsningspistol

För att kunna använda däckpåfyllaren som utblåsningspistol måste först slangen inkl. ventiladaptern för bildäck skruvas av. Därefter kan du skruva fast utblåsningsadaptern (15) på däckpåfyllaren.

Användningsområde:

För rengöring/urblåsning av håligheter eller svåråtkomliga ställen samt för rengöring av nedsmutsade arbetsutrustningar. Tryckluften kan doseras exakt med den steglöst inställbara avtryckaren.

7.2 Bruksanvisning för adapterset

I denna översikt beskrivs hur adaptrarna för de olika ventilerna ska användas på rätt sätt (för anslutning av adaptrarna till kompressorn, se bild 11).

• Bollnål (bild 4)

Användningsområde: För att pumpa upp bollar. Bollnålen kan användas till att pumpa upp olika slags bollar.

TIPS: För att undvika skador på ventilen bör bollnålen fuktas lite lätt innan den förs in.

• Ventiladapter (bild 5)

Användningsområde: Passar på snabbventiler i cykelslangar.

Med adaptern för snabbventiler går det lättare att pumpa upp en cykelslang.

• Adapter I (bild 6/pos. I)

Användningsområde: För alla slags ventiler med 8 mm innerdiameter eller mer. Adapter kan användas till t.ex. luftmadrasser, uppblåsbara simbassänger eller gummibåtar. TIPS: För in adaptern I i ventilen enligt skiss d i bild 6.

Viktigt! Ventillocket måste tryckas samman och öppnas en aning.

• Adapter II (bild 7/pos. II)

Användningsområde: För skruvventiler. Denna adapter kan användas till alla vanliga badbåtar, kajaker och andra större föremål, t.ex. uppblåsbara bassånger, som är försedda med en skruvventil.

• Avluftningsadapter (bild 8/pos. III)

Användningsområde: För avluftningsventiler. En avluftningsventil finns ofta i kombination med andra ventiler (t ex standardventil eller skruvventil) på större föremål, t ex uppblåsbara madrasser.

• Konisk universaladapter (bild 9-10)

Användningsområde: Universaladaptern kan användas till att fylla på luftmadrasser och liknande.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

9. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten före alla rengörings- och underhållsarbeten.

Varning!

Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Varning!

Töm kärlet på tryck inför rengöring och underhåll.

Fara!

Slå alltid ifrån kompressorn efter användningen och dra ut stickkontakten.

S

9.1 Rengöra maskinen

• Håll skyddsanordningarna i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.
• Slangen och sprutverktygen måste kopplas loss från kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

9.2 Kondensvatten (bild 1)

Märk För att tryckkärlet (2) ska hålla tätt under lång tid framöver, måste kondensvattnet alltid tappas av med avtappningspluggen (11) efter varje användning.

Kontrollera om tryckkärlet är rostigt eller har skadats varje gång innan det ska användas. Kompressorn får inte användas om tryckkärlet har skadats eller är rostigt. Kontakta kundtjänstverkstaden om du har konstaterat skador.

9.3 Säkerhetsventil (10)

Säkerhetsventilen har ställts in på tryckbehållarens högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning eller att ta bort plomberingen. För att garantera att säkerhetsventilen fungerar rätt när den behövs, ska den aktiveras med jämna mellanrum. Dra kraftigt i ringen tills du hör hur tryckluft släpps ut. Släpp sedan ringen.

9.4 Förvaring

Varning!

Dra ut stickkontakten, avlufta maskinen och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

Varning!

Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

9.5 Transport

• Transportera alltid kompressorn med trans-porthandtaget.
• Skydda kompressorn mot plötsliga slag eller vibrationer.

9.6 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

10. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

11. Möjliga orsaker till att kompressorn inte fungerar

Problem Orsak Lösning
Kompressornkör inte.	1. Nätspänning saknas.2. För låg nätspänning.3. För låg utomhustemperatur.4. Överhettad motor.	1. Kontrollera kabel, stickkontakt, säkring och stickuttag.2. Undvik alltför långa förlängningskablar. Använd endast förlängningskablar med tillräckligt stor ledararea.3. Använd inte maskinen under +5°C utomhustemperatur.4. Låt motorn svalna och åtgärda ev. orsaken till överhettningen.
Kompressornkör, men genererar inget tryck.	1. Backventil otät.2. Tätningar defekta.3. Avtappningsplugg för kondensvat-ten otät.	1. Låt en auktoriserad verkstad byta ut backventilen.2. Kontrollera tätningarna, låt en auk-toriserad verkstad byta ut defekta tätningar.3. Dra åt skruven för hand. Kontrollera tätningen på skruven, byt ut vid behov.
Kompressornkör, tryck visas på manometern, men verktygen kör inte.	1. Otäta slangkopplingar.2. Snabbkoppling otät.3. Alltför lågt tryck har ställts in på tryckreduceringsventilen.	1. Kontrollera tryckluftsslangen och verktygen, byt ut vid behov.2. Kontrollera snabbkopplingen, byt ut vid behov.3. Öppna tryckreduceringsventilen ytterligare.

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Kilrem, luftfi liter
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstätt och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

S

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

CZ
