MANUAL DE USUARIO TCAC 19068 OF Set EINHELL

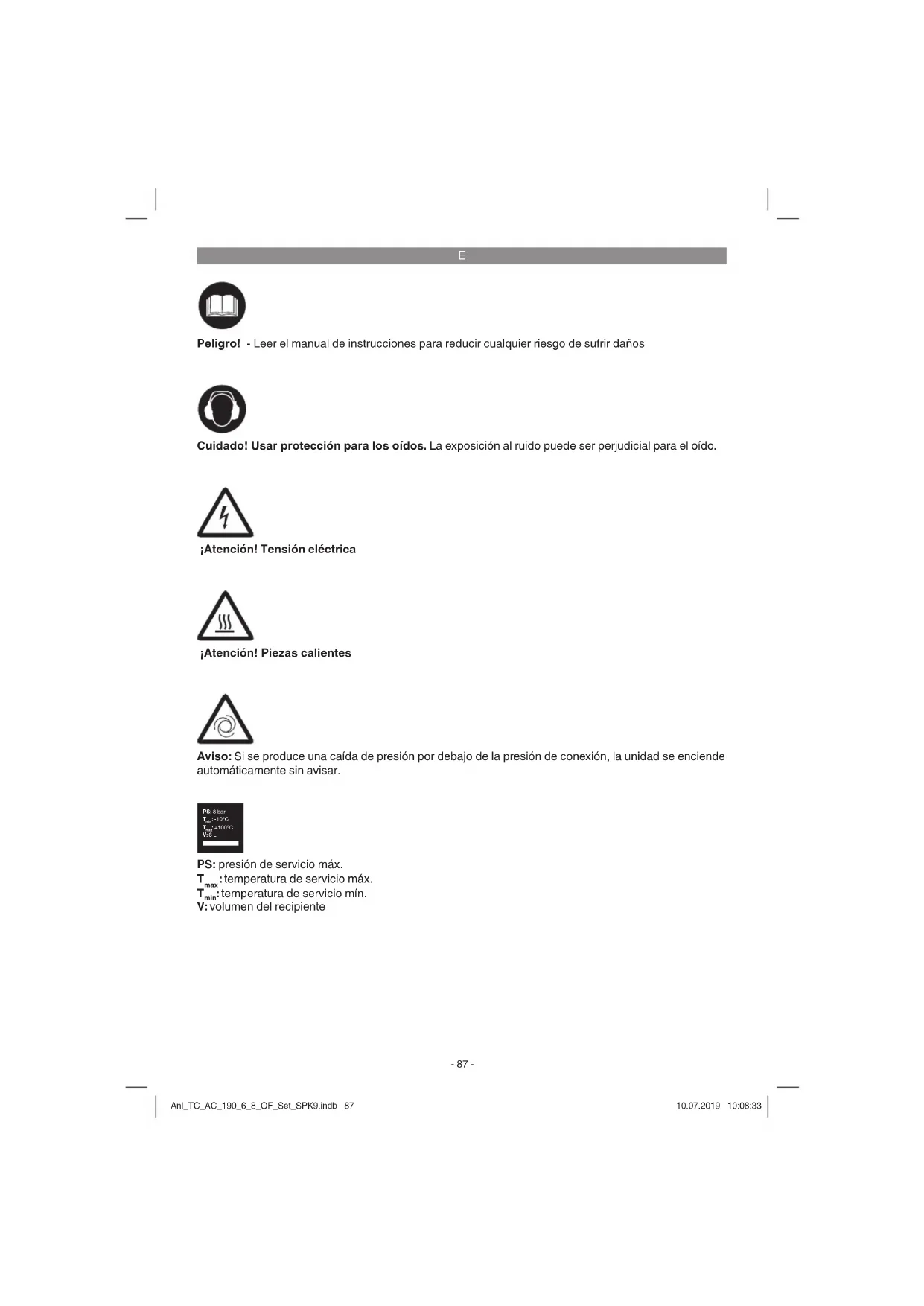

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños ¡Atención! Tensión eléctrica ¡Atención! Piezas calientes Aviso: Si se produce una caída de presión por debajo de la presión de conexión, la unidad se enciende automáticamente sin avisar. PS: presión de servicio máx.

max : temperatura de servicio máx.

min : temperatura de servicio mín. V: volumen del recipiente PS: 8 bar

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores. Este aparato no ha sido concebido para ser utiliz- ado por personas (incluyendo niños) cuyas capa- cidades estén limitadas física, sensorial o psíqui- camente, o que no dispongan de la experiencia y/o los conocimientos necesarios. Las personas aptas deberán recibir formación o instrucciones necesarias sobre el funcionamiento del aparato por parte de una persona responsable para su seguridad. Vigilar a los niños para asegurarse de que no jue- guen con el aparato.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1-3)

1. Cubierta de la carcasa

2. Recipiente de presión

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Tornillo de purga para agua de condensación

12. Compartimento para guardar accesorios Jue-

go adaptador de 8 piezas

13. Juego adaptador de 8 piezas

14. Indicador de la presión neumática

15. Adaptador de soplado

16. Manguera de aire comprimido

17. Gancho para guardar el indicador de la presi-

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Indicador de la presión neumática

Adaptador de soplado

Juego adaptador de 8 piezas

El compresor sirve para generar aire comprimido para herramientas que lo necesitan para su fun- cionamiento. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

• Conexión de red: p. 220
• -240 V ~ 50 Hz Potencia del motor kW: p. 1
• ,2 Velocidad del compresor r.p.m.: p. 3800
• Presión de servicio bar: p. 8
• Volumen del recipiente de presión (en litros): p. 6
• Potencia de aspiración teórica l/min.: p. 190
• Potencia generada (aire comprimido) a 7 bar: p. 55
• l/min Potencia generada (aire comprimido) a 4 bar: l/min Nivel de potencia acústica L p. 77

.......................................0,65 dB Tipo de protección: ..................................... IP20 Peso del aparato en kg: ........................aprox. 8,8 ¡Peligro! Ruido Los valores de emisión de ruidos se han deter- minado conforme a EN ISO 3744.

5. Antes de la puesta en marcha

Aviso! Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica.

Compruebe que el aparato no haya sufrido daños durante el transporte. De ser así, los daños detectados deberán comunicarse de inmediato al transportista que ha entregado en compresor.

El compresor deberá colocarse cerca del lugar de consumo.

Es preciso evitar el uso de conductos de aire largos o prolongaciones del cable de conexi- ón.

El aire aspirado por el compresor deberá ser seco y libre de polvo.

No instale el compresor en un recinto húme- do o mojado.

El compresor solo podrá ser operado en recintos apropiados (con ventilación óptima, temperatura ambiente +5°C - +40°C). El recinto deberá estar libre de polvo, ácidos, vapores, así como gases inflamables o explo- sivos.

El compresor es apto para su uso en recintos secos. No se permite su uso en áreas de tra- bajo donde se produzcan salpicaduras.

Operar el aparato únicamente sobre una base firme y plana.

Emplear mangueras flexibles para evitar que se transmitan cargas inadmisibles al sistema de conductos en la conexión de la instalación de compresión al sistema de conductos.

Es necesario emplear un separador, colector y posibilidades de desagüe según se requie- re para procesar los líquidos que genera el compresor antes de la puesta en marcha de la instalación de compresión.

Las mangueras de alimentación deben estar equipadas con un cable de seguridad (p. ej. un cable metálico) cuando las presiones sean superiores a los 7 bar. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 89Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 89 10.07.2019 10:08:3310.07.2019 10:08:33E

6. Montaje y puesta en servicio

¡Advertencia! ¡Montar completamente el aparato antes de ponerlo en servicio!

El cableado de gran longitud, como p. ej. las alargaderas, los tambores de arrollamiento de cable, etc. causan cortes de corriente y pueden dificultar la marcha de la máquina.

Las bajas temperaturas, inferiores a 5°C, pueden dificultar la marcha del motor.

6.2 Interruptor ON/OFF (fi g. 1)

Para conectar el aparato, poner el interruptor ON/ OFF (8) en la posición 1. Para desconectarlo, poner el interruptor ON/FF (8) en la posición 0.

La presión se puede regular en el manómetro (6) con el regulador de presión (7).

La presión regulada se puede obtener del acoplamiento rápido (5).

6.4 Ajuste del controlador de presión

El controlador de presión viene ajustado de fá- brica. Presión de conexión aprox. 6 bar Presión de desconexión aprox. 8 bar

7.1 Indicador de la presión neumática con

adaptadores (fi g. 3) Presión de trabajo en bar: 0 – 8 Ámbito de aplicación: El indicador de la presión (14) permite infl ar neumáticos de forma sencilla y precisa. El manó- metro sirve para controlar la presión neumática. La válvula de escape de aire (e) integrada per- mite reducir una presión neumática excesiva. El indicador de la presión neumática está dotado de un adaptador para válvulas de neumáticos de coche. ¡Aviso! Tener en cuenta los datos recomendados para la presión de neumáticos del fabricante de los neumáticos y los del fabricante del vehículo. ¡Aviso! Este aparato no está calibrado. Después de infl ar los neumáticos, comprobar que el valor de medición de la presión esté calibrado con un medidor adecuado, por ejemplo en una gasoli- nera. Uso como pistola de soplado Para utilizar el indicador de la presión neumática como pistola de soplado, es preciso primero desatornillar la manguera del adaptador para vál- vulas de neumáticos de coche. Ahora se puede acoplar el adaptador de soplado (15) al indicador de la presión neumática. Ámbito de aplicación: Para limpiar/soplar espacios huecos o de difícil acceso, así como para limpiar equipos de trabajo sucios. El disparador continuo permite dosifi car de forma exacta el aire comprimido.

7.2 Instrucciones para el juego adaptador

El resumen a continuación describe el uso cor- recto del adaptador para las distintas válvulas (véase la fi g. 11 para conectar el adaptador al compresor).

Válvula de aguja para balón (fig. 4) Ámbito de aplicación: para inflar pelotas/balo- nes. La válvula de aguja para balón se puede utilizar para inflar distintos tipos de balones. CONSEJO: Para evitar que la válvula se dañe, se recomienda humedecerla un poco antes de introducirla.

Adaptador de válvula (fig. 5) Ámbito de aplicación: Se adapta a válvulas prestas de ruedas de bicicletas. El adaptador de válvula presta permite inflar fácilmente las ruedas de la bicicleta.

Adaptador I (fig. 6/pos. I) Ámbito de aplicación: para todas las válvulas que tengan un Ø interior a partir de 8 mm. El adaptador se puede utilizar para colchone- tas, piscinas y barcos hinchables. CONSEJO: Introducir el adaptador I en la vál- vula según se indica en la fig. 6, esquema d. ¡Importante! El capuchón de válvula se debe abrir un poco presionándolo.

Adaptador II (fig. 7/pos. II) Ámbito de aplicación: para válvulas de rosca. Se puede utilizar para todo tipo de barcas hinchables convencionales, kayaks u otros artículos de gran tamaño, como por ejemplo piscinas, que estén provistos de una válvula de rosca. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 90Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 90 10.07.2019 10:08:3310.07.2019 10:08:33E

Adaptador de purga de aire (fig. 8/pos. III) Ámbito de aplicación: para válvulas de es- cape de aire. Una válvula de escape de aire se suministra generalmente, junto con otras válvulas (válvula estándar, válvula atornilla- da, etc.), con muchos artículos de grandes dimensiones como, por ejemplo, un colchón hinchable.

Adaptador universal cónico (fig. 9-10) Ámbito de aplicación: el adaptador universal está indicado para inflar colchonetas y simi- lares.

8. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.

9. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar el cable cuando se realicen tra- bajos de mantenimiento o de limpieza. Aviso! ¡Esperar hasta que el compresor esté total- mente frío! ¡Peligro de sufrir quemaduras! Aviso! Eliminar la presión de la caldera antes de efectuar los trabajos de mantenimiento y limpieza. Peligro! Apagar siempre el aparato cuando se deje de usar y desenchufarlo de la corriente.

Evitar al máximo posible que la suciedad y el polvo se acumulen en los dispositivos de se- guridad. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato de forma periódica con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes; ya que podrían deteriorar las piezas de plá- stico del aparato. Es preciso evitar que entre agua en el interior del aparato.

Antes de realizar la limpieza separar del compresor la manguera y las herramientas de pulverizado. No limpiar el compresor con agua, disolventes o similares.

9.2 Agua de condensación (fi g. 1)

¡Advertencia! Para conseguir una prolongada vida útil del recipiente de presión (2), después de cada funcionamiento debe evacuarse el agua de condensación abriendo el tornillo purgador (11). Antes de cada funcionamiento, comprobar que el recipiente de presión no esté dañado ni oxidado. El compresor no debe utilizarse con un recipiente de presión dañado u oxidado. Si detecta algún daño, deberá ponerse en contacto con el taller del servicio técnico.

9.3 Válvula de seguridad (10)

La válvula de seguridad está regulada a la presi- ón mayor admitida del recipiente de presión. No está permitido reajustar la válvula de seguridad o retirar su precinto. Para que la válvula de se- guridad funcione correctamente cuando resulte necesaria, activarla de vez en cuando. Apretar el anillo hasta que se pueda escuchar que sale la presión de aire. A continuación, volver a soltar el anillo.

Aviso! Desenchufar el aparato y purgar de aire el apa- rato y todas las herramientas de aire comprimido conectadas. Colocar el compresor de manera que no se pueda conectar de forma inesperada. Aviso! Guardar el compresor sólo en un entorno seco y al que no se pueda acceder sin autori- zación. ¡No inclinarlo, guardarlo sólo de pie!

Transportarlo solo por la empuñadura de transporte.

9.6 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

10. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio. Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos apara- tos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin compo- nentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caci- ones técnicas Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 92Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 92 10.07.2019 10:08:3410.07.2019 10:08:34E

Problema Causa Solución El compresor no funciona.

1. No dispone de tensión de red.

2. Tensión de red demasiado baja.

3. Temperatura exterior demasiado

4. El motor se ha sobrecalentado.

1. Comprobar el cable, el enchufe, el

fusible y la toma de corriente.

2. Evitar alargaderas excesivamente

largas. Utilizar alargaderas con sec- ción de cable sufi ciente.

3. No poner en funcionamiento cu-

ando la temperatura exterior sea inferior a +5°C.

4. Dejar enfriar el motor y, en caso

necesario, solucionar la causa del sobrecalentamiento. El compresor está en marcha pero no hay presión.

1. La válvula de retención presenta

2. Las juntas están rotas.

3. El tornillo de purga del agua de

condensación presenta fugas.

1. Cambiar la válvula de retención en

un taller especializado.

2. Comprobar las juntas, cambiar las

juntas en mal estado en un taller especializado.

3. Apretar el tornillo a mano. Compro-

bar la junta en el tornillo, en caso necesario cambiarla. El compresor está en marcha, el manómetro indica la presión pero las herramientas no funcionan.

2. El acoplamiento rápido presenta

3. Insufi ciente presión ajustada en el

regulador de presión.

1. Comprobar la manguera de aire

comprimido y las herramientas, en caso necesario cambiarlas.

2. Comprobar el acoplamiento rápido

y, de ser necesario, cambiarlo.

3. Seguir abriendo el regulador de

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Correa trapezoidal, fi ltro de aire Material de consumo/Piezas de consumo* Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 94Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 94 10.07.2019 10:08:3410.07.2019 10:08:34E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 95Anl_TC_AC_190_6_8_OF_Set_SPK9.indb 95 10.07.2019 10:08:3410.07.2019 10:08:34FIN
