DWS 90 - Compresor de aire EINHELL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato DWS 90 EINHELL en formato PDF.
| Marca | Einhell |
| Modelo | DWS 90 |
| Tipo de producto | Compresor de aire con kit de herramientas neumáticas |
| Presión de servicio máx. | 6 bar |
| Caudal de aire (consumo de herramienta) | 170 l/min |
| Potencia de llenado del compresor | 250 l/min |
| Potencia del motor | 2,2 kW |
| Velocidad de rotación de la herramienta | 20000 min⁻¹ |
| Diámetro de manguera recomendado | 9 mm |
| Calidad de aire requerida | Aire limpiado y lubricado con niebla de aceite |
| Alimentación | Aire comprimido (a través del compresor) |
| Uso previsto | Taller, bricolaje, carrocería |
| Contenido del kit | Motor universal, portabrocas ∅1,5-10 mm, conector enchufable R 1/4", llave de portabrocas, soporte de muela, llaves de horquilla, lima de banda, bandas abrasivas |
| Mantenimiento | Engrase regular con aceite especial para máquinas (3-5 gotas antes de usar) |
| Seguridad | Usar gafas y guantes de protección; no usar oxígeno ni gas inflamable |
| Piezas de repuesto | Usar solo piezas originales Einhell |
| Garantía | 12 meses (defectos de material y fabricación) |
Preguntas frecuentes - DWS 90 EINHELL
Preguntas de los usuarios sobre DWS 90 EINHELL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Compresor de aire en formato PDF gratis! Encuentra tus instrucciones DWS 90 - EINHELL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DWS 90 de la marca EINHELL.

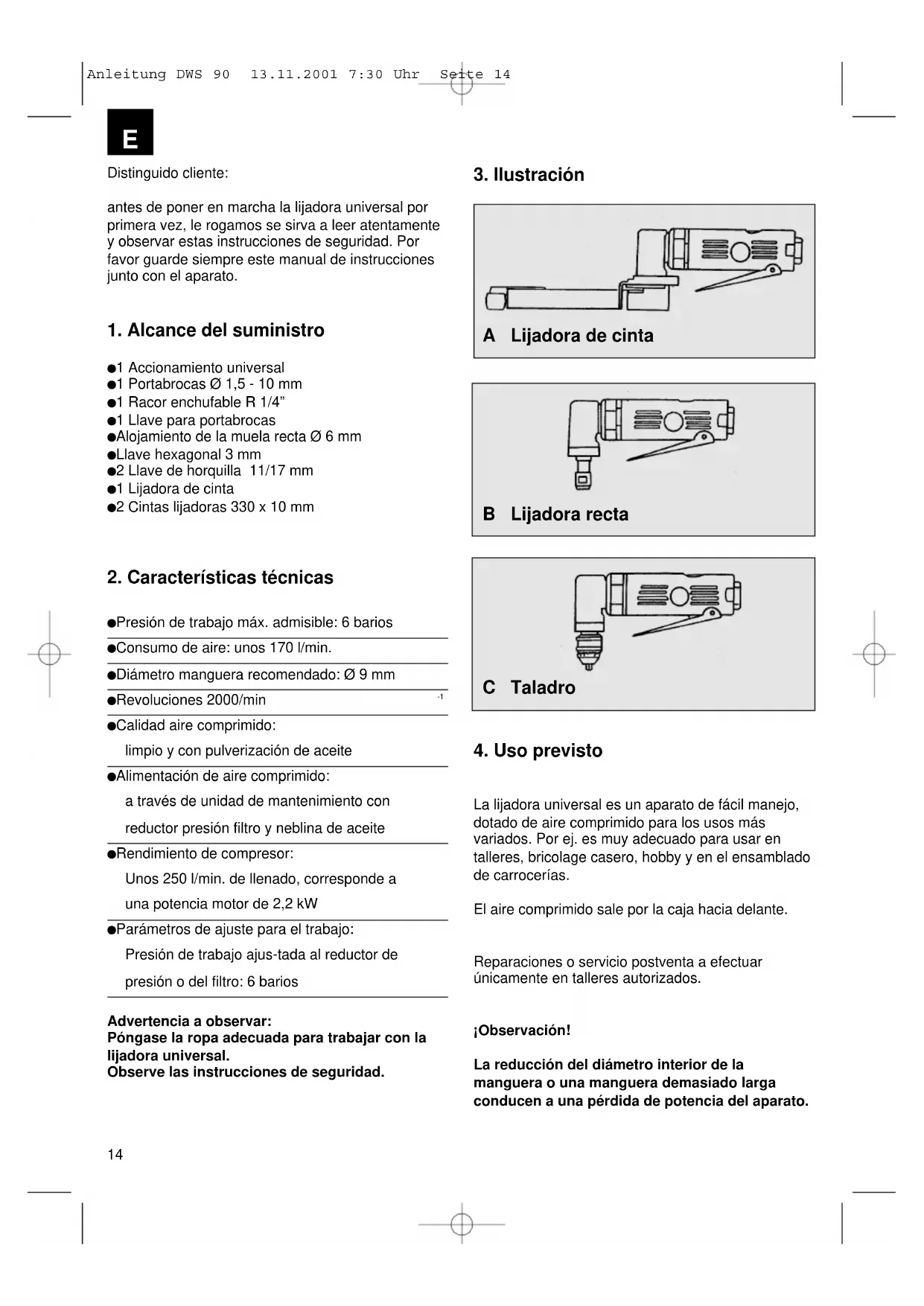

MANUAL DE USUARIO DWS 90 EINHELL
E Manual de instrucciones de operación y mantenimiento Equipo neumático de taller
antes de poner en marcha la lijadora universal por primera vez, le rogamos se sirva a leer atentamente y observar estas instrucciones de seguridad. Por favor guarde siempre este manual de instrucciones junto con el aparato.
1. Alcance del suministro
●1 Accionamiento universal
●1 Portabrocas ∅ 1,5 - 10 mm
●1 Racor enchufable R 1/4"
●1 Llave para portabrocas
●Alojamiento de la muela recta ∅ 6 mm
●Llave hexagonal 3 mm
●2 Llave de horquilla 11/17 mm
●1 Lijadora de cinta
●2 Cintas lijadoras 330 x 10 mm
2. Características técnicas
- Presión de trabajo máx. admisible: 6 barios
●Consumo de aire: unos 170 l/min.
●Diámetro manguera recomendado: ∅ 9 mm
●Revoluciones 2000/min
- Calidad aire comprimido: limpio y con pulverización de aceite
●Alimentación de aire comprimido: a través de unidad de mantenimiento con reductor presión filtro y neblina de aceite
●Rendimiento de compresor: Unos 250 l/min. de llenado, corresponde a una potencia motor de 2,2 kW
- Parámetros de ajuste para el trabajo: Presión de trabajo ajus-tada al reductor de presión o del filtro: 6 barios
Advertencia a observar: Póngase la ropa adecuada para trabajar con la lijadora universal. Observe las instrucciones de seguridad.

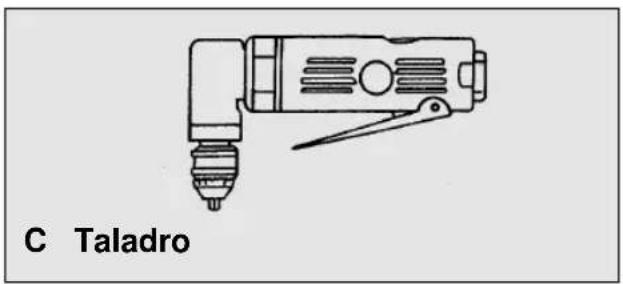

3. Ilustración


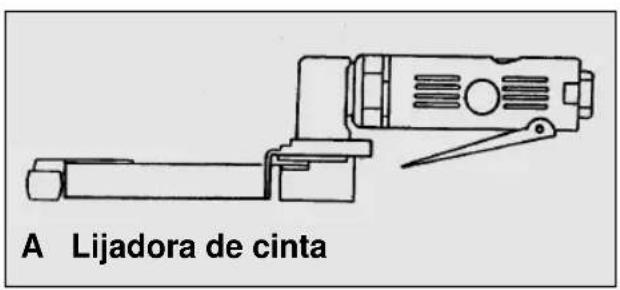

A Lijadora de cinta
La lijadora universal es un aparato de fácil manejo, dotado de aire comprimido para los usos más variados. Por ej. es muy adecuado para usar en talleres, bricolage casero, hobby y en el ensamblado de carrocerías.
El aire comprimido sale por la caja hacia delante.
Reparaciones o servicio postventa a efectuar únicamente en talleres autorizados.
¡Observación!
La reducción del diámetro interior de la manguera o una manguera demasiado larga conducen a una pérdida de potencia del aparato.
E
5. Instrucciones de seguridad
Protéjase usted y proteja al medio ambiente tomando las medidas necesarias para evitar accidentes.
●No use la lijadora para otros fines que los previstos
- Ponga cuidado al trabajr con materiales inflamables, peligro de chispas.
●Mantenga los aparatos de aire comprimido fuera del alcance de los niños.
●Trabaje con la lijadora únicamente si está descansado y concentrado
●Haga la conexión del aire comprimido únicamente por acoplamiento rápido.
- El ajuste del aire comprimido de servicio se hará únicamente a través de un reductor de presión.
- No utilice oxígeno u otros gases inflamables como fuente de energía.
- Antes de realizar cualquier trabajo de reparación o mantenimiento desconecte el aparato del aire comprimido
- Utilice únicamente piezas de recambio originales
- No lo haga funcionar sin carga largo tiempo en vacío.
- Utilice ropa de protección adecuada al trabajar con el aparato, especialmente gafas protectoras y guantes.
- Cuando esté trabajando ponga atención a las chispas. Partículas ardientes despedidas por el aparato pueden chamuscar materiales blandos y duros (vidrio, moquetas, etc.) o prender fuego a materiales y líquidos inflamables (por ej. heno, virutas, pintura, etc.).
Dispositivos de lijado
- Sólo se pueden usar muelas de aglomerado orgánico y barras abrasivas o muelas pequeñas de aglomerado orgánico o inorgánico.
- Las muelas no deberán usarse a una velocidad mayor a la indicada por el fabricante del material en min ^-1 .
●Muelas nuevas o dispositivos de lijado que se monten de nuevo deben adaptarse al aparato haciéndolos funcionar medio minuto en vacío. Tanto el usuario como otras personas deberán hallarse fuera del alcance de la muela durante el período de prueba. Mantenga la amoladora en marcha apartada del cuerpo. - No intente parar una muela presionando sobre su superficie frontal o circular.
-
La tuerca de sujeción se apretará únicamente lo suficiente para que el eje de la muela quede sujeto.
-
El usuario deberá ser debidamente informado de como utilizar el aparato de forma segura.
- Compruebe que las conexiones de aire comprimido y de los tubos sean estancas y que los datos del aire comprimido coincidan con los indicados en el manual.
- Controle siempre que las muelas no hayan sufrido daños antes de poner en marcha el aparato.
●Manipule con cuidado las muelas y otros medios abrasivos. No los deje caer. Evite los golpes. - El motor neumático y el alojamiento de la amoladora deberán mantenerse lubrificados siempre, se recomienda el uso de un dispositivo de lubricación en la manguera del aire comprimido.
- Se recomienda hacer un servicio de mantenimiento regular por un especialista, al menos cada 3 meses (según frecuencia de uso), con el fin de garantizar un trabajo sin problemas y un alto rendimiento.
- Al sujetar el eje de la muela compruebe que entre la parte posterior de la muela y la tuerca de sujeción del aparato exista una distancia de al menos1 cm.
6. Puesta en servicio
Atornille el racor enchufable en la conexión de aire comprimido, después de haber envuelto la rosca con dos o tres vueltas de cinta aislante. Coloque los manguitos de
Montaje de los diversos útiles
Lijadora de cinta
Para montar la lijadora de cinta (acoplada) es necesario desconectar primero el portabrocas o el alojamiento de la lijadora recta del aire comprimido. El rodillo guía de la lijadora de cinta deberá atornillarse al aparato, apretándolo con las llaves suministradas. A continuación se colocará el util de la lijadora, sujetándolo asimismo con la llave hexagonal. Finalmente se colocará en su lugar la cinta abrasiva, observando que la flecha muestre en sentido de marcha.


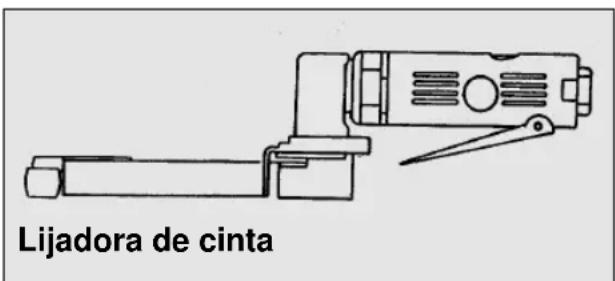

Lijadora de cinta

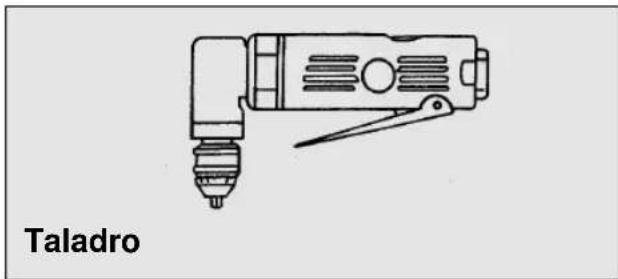

Portabrocas
Para el montaje del portabrocas se desconectará primero el alojamiento de la lijadora de recta o la lijadora de cinta, así como el rodillo guía, del aire comprimido. A continuación se atornillará el portabrocas al aparato, usando las llaves suministradas.

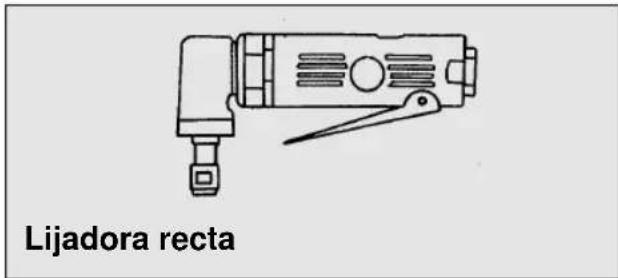

Alojamiento de la lijadora recta
Para el montaje de a lijadora recta se desconectará primero el portabrocas o la lijadora de cinta, así como el rodillo guía, del aire comprimido. A continuación se atornillará el portabrocas al aparato, usando las llaves suministradas.
La observación de las instrucciones de mantenimiento indicadas para este producto de calidad aseguran una larga duración de vida y un trabajo sin problemas. Su equipo neumático funcionará siempre correctamente si tiene en cuenta el efectuar una lubricación regularmente. Para ello utilice únicamente aceite adecuado para herramientas.
Para una lubricación correcta tiene usted las siguientes posibilidades:
7.1 un pulverizador de aceite
Un conjunto de mantenimiento incluye el pulverizador y se halla colocado junto al compresor.
7.2 manualmente
Introduzca entre 3 y 5 gotas de aceite especial para herramientas en la conexión de aire comprimido de su equipo. Si el equipo se deja algunos días sin funcionar deberán introducirse entre 5 y 10 gotas de aceite en dicha conexión.
Guarde sus herramientas neumáticas en ambiente seco.
No se incluyen en la garantía:
●Piezas de desgaste
●Daños ocasionados por una presión de trabajo no permitida.
- Daños ocasionados por un aire comprimido sin tratar.
- Daños ocasionados por uso indebido o intervención ajena.
Estimado cliente,
Rectificadora de fita
Rectificadora de fita
Mandril de brocas
El período de garantía comienza el día de la compra y tiene una duración de 1 año.
Su cumplimiento tiene lugar en ejecuciones defectuosas.
Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños
Su contacto en el servicio post-venta
© CERTIFICADO DE GARANTIA DA EINHELL
Salvo modificaciones técnicas
