DWS 90 - Compresseur d'air EINHELL - Notice d'utilisation et mode d'emploi gratuit

Marque	Einhell
Modèle	DWS 90
Type de produit	Compresseur d'air avec kit d'outils pneumatiques
Pression de service max.	6 bar
Débit d'air (consommation outil)	170 l/min
Puissance de remplissage du compresseur	250 l/min
Puissance moteur	2,2 kW
Vitesse de rotation outil	20000 min⁻¹
Diamètre de tuyau recommandé	9 mm
Qualité d'air requise	Air nettoyé et graissé à brouillard d'huile
Alimentation	Air comprimé (via compresseur)
Utilisation prévue	Atelier, bricolage, carrosserie
Contenu du kit	Moteur universel, mandrin porte-foret ∅1,5-10 mm, raccord enfichable R 1/4", clé de mandrin, porte-meule, clés à fourche, lime à bande, bandes abrasives
Entretien	Graissage régulier avec huile spéciale machine (3-5 gouttes avant usage)
Sécurité	Porter lunettes et gants de protection ; ne pas utiliser d'oxygène ou gaz inflammable
Pièces de rechange	Utiliser uniquement des pièces d'origine Einhell
Garantie	12 mois (défauts matériel et fabrication)

FOIRE AUX QUESTIONS - DWS 90 EINHELL

Quelle est la pression de service maximale du compresseur DWS 90 ?

La pression de service maximale est de 6 bar.

Comment lubrifier l'outil pneumatique ?

Avant chaque utilisation, versez 3 à 5 gouttes d'huile spéciale machine dans le raccord d'air comprimé. Si l'outil est resté inutilisé plusieurs jours, versez 5 à 10 gouttes.

Puis-je utiliser un tuyau d'air de petit diamètre ?

Il est recommandé d'utiliser un tuyau d'un diamètre intérieur d'au moins 9 mm pour éviter les pertes de puissance.

Quels outils sont inclus dans le kit DWS 90 ?

Le kit comprend un moteur universel, un mandrin porte-foret (∅1,5-10 mm), un raccord enfichable R 1/4", une clé de mandrin, un porte-meule sur tige ∅6 mm, deux clés à fourche (11/17 mm), une lime à bande et deux bandes abrasives (330x10 mm).

Quelle est la puissance du compresseur ?

La puissance de remplissage est d'environ 250 l/min, correspondant à une capacité moteur de 2,2 kW.

Comment monter la ponceuse à bande ?

Retirez le mandrin porte-foret ou le porte-meule, vissez le rouleau de guidage sur l'outil, serrez avec les clés fournies, placez la ponceuse à bande et serrez avec la clé mâle à six pans. Insérez la bande abrasive en respectant le sens de rotation indiqué par la flèche.

Est-il sécuritaire d'utiliser l'outil près de matériaux inflammables ?

Non, faites attention aux étincelles projetées pendant le meulage. Éloignez les matériaux inflammables comme le foin, les copeaux ou les laques.

Que faire si l'outil perd de la puissance ?

Vérifiez que le tuyau d'air a un diamètre suffisant (∅9 mm min.) et qu'il n'est pas trop long. Assurez-vous également que la pression de service est réglée à 6 bar.

Comment entretenir l'outil pneumatique ?

Graissez régulièrement le moteur pneumatique via un graisseur à brouillard d'huile ou manuellement. Faites réviser l'appareil par un spécialiste au moins tous les 3 mois.

Quelle est la durée de la garantie ?

La garantie est de 12 mois à partir de la date d'achat, couvrant les défauts de matériel et de fabrication.

MODE D'EMPLOI DWS 90 EINHELL

F Instructions d'utilisation et d'entretien Kit d'outils pneumatiques pour atelier

avant la première mise en service de la meuleuse universelle, veuillez lire les instructions et suivre les consignes de service et d'entretien. Conservez ces instructions toujours avec l'appareil.

1. Etendue des fournitures

●1 Moteur universel
●1 Mandrin porte-foret ∅ 1,5 - 10 mm
●1 Raccord enfichable R 1/4"
●1 Clé de mandrin
- Porte-meule sur tige ∅ 6 mm
- Clé mâle à six pans 3 mm
●2 Clés à fourche, ouverture de clé: 11/17 mm
●1 Lime à bande
●2 Bandes abrasives 330 x 10 mm

2. Caractéristiques techniques

●Pression de service admissible max. 6 bar
●Consommation d'air env. 170 l/min.
●Diamètre recommandé du tuyau ∅ 9 mm
●Vitesse 20000 /min
●Qualité d'air requise
nettoyé et graissé à brouillard d'huile. Par une unité d'entretien avec réducteur de pression du filtre et graisseur à brouillard d'huile.

●Puissance du compresseur
Puissance de remplissage du compresseur: env. 250 l/min. ceci correspond à une capacité du moteur de 2,2 kW.

●Valeurs de réglage pour le service:
Pression de service réglée sur le réducteur de pression ou sur le réducteur de pression du du filtre: 6 bar.

A respecter:

Pendant les travaux avec la meuleuse universelle, portez les vêtements appropriés, en particulier des lunettes et des gants de protection.

Observez les consignes de sécurité.

3. Illustration

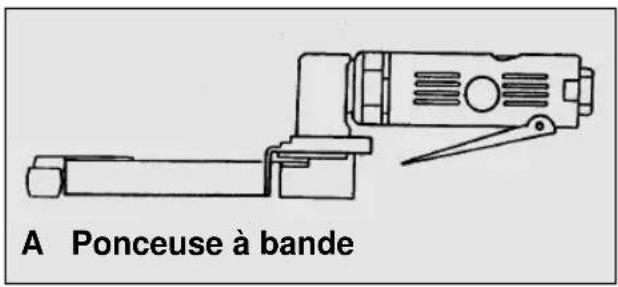

A Ponceuse à bande

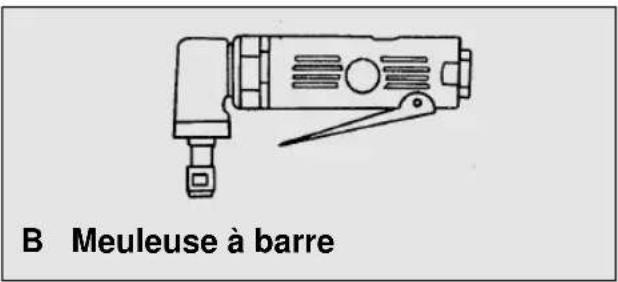

B Meuleuse à barre

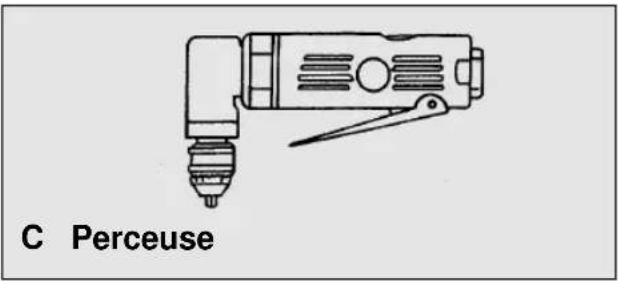

C Perceuse

4. Utilisation conforme aux fins

La meuleuse universelle est un outil pneumatique à emploi multiple. Elle se prête p.ex. à l'utilisation dans des garages, dans la maison et les loisirs ainsi que dans le domaine de carrosserie.

L'air s'échappe sur le boîtier, en avant.

Ne faire effectuer réparations et maintenance que dans des ateliers spécialisés autorisés.

A noter!

Un diamètre intérieur insuffisant du tuyau et une conduite trop longue, provoquent une perte de puissance de l'appareil.

F

5. Consignes de sécurité

Prenez des précautions appropriées pour protéger votre personne et l'environnement contre des risques d'accident.

• N'employez la meuleuse universelle que pour le but pour lequel elle a été conçue.
• Faites attention aux étincelles à proximité de matériaux inflammables.
• Assurez-vous que les outils pneumatiques sont hors de portée des enfants.
• Ne travaillez qu'en état de calme et de concentration.
• N'effectuez le raccordement d'air comprimé qu'à l'aide d'un raccord à fermeture rapide.
• L'ajustage de la pression de service ne se fait qu'au moyen d'un réducteur de pression.
• N'utilisez jamais d'oxygène ou de gaz inflammable comme source d'énergie.
• Séparez l'appareil de la source d'air comprimé avant tout dépannage et tout travail de maintenance.
• N'employez que des pièces de rechange originales.
• Ne laissez pas fonctionner l'appareil à vide pendant un temps prolongé.
• Pendant votre travail avec la meuleuse universelle, portez les vêtements de protection nécessaires, en particulier des lunettes et des gants de protection.
• Faites attention à la projection d'étincelles lors du meulage. Les particules incandescentes projetées peuvent s'incruster dans des matériaux qu'ils soient mous ou dures (verre, revêtement de sol etc.). Elles peuvent également mettre le feu à des matériaux ou des liquides inflammables (foin, copeaux, laques etc.).

Meules

• Seules les meules à liaison organique et les meules sur tige à liaison organique ou inorganique ainsi que les petites meules peuvent être utilisées.
• Il ne faut utiliser en aucun cas des meules dont la vitesse de rotation est supérieure à la vitesse en min ^-1 indiquée par le fabricant de la meule.
• Une nouvelle meule et toute meule nouvellement montée doivent tourner à vide avec l'appareil utilisé pendant une demi-minute. Les personnes qui utilisent l'appareil et autres personnes doivent se tenir hors de la zone à risques pendant la durée de la marche d'essai.

• Il est interdit d'arrêter les meules en appuyant sur le périmètre ou sur le front de la meule.

• Serrez l'écrou de serrage jusqu'au point où la meule est bien fixée.

• Les utilisateurs doivent être instruits soigneusement pour un emploi sûr de la meuleuse.
• Assurez-vous que les raccords du tuyau à air et des rallonges sont étanches et que la pression d'air correspond aux données du mode d'emploi.
• Avant la mise en service, contrôlez que les meules sur tige ne sont pas endommagées; ultérieurement, faites un contrôle journalier.
  ●Maniez les meules sur tige et autres meules avec précaution. Ne pas laisser tomber. Eviter les chocs.
  ●Graissez le moteur pneumatique et le palier de la meuleuse toujours correctement, de préférence par un graisseur dans la conduite d'air comprimé.
• Une révision régulière, au moins tous les 3 mois (selon l'utilisation), par un spécialiste assure un fonctionnement sans défaillances et ainsi une performance parfaite.
  ●Lors du serrage d'une meule sur tige, veillez à ce qu'un écart minimum de 1 cm soit respecté entre la partie arrière de la meule et l'écrou de serrage de l'appareil.

6. Mise en service

Vissez le raccord enfichable fourni dans le raccord d'air après avoir enroulé le filetage de 2 à 3 couches de bande d'étanchéité.

Montage des outils individuels

Ponceuse à bande

Pour le montage de la ponceuse à bande, il faut d'abord enlever le mandrin porte-foret ou le porte-meule sur tige de l'outil pneumatique. Vissez le rouleau de guidage de la ponceuse à bande à l'outil pneumatique et serrez bien à l'aide des clés à vis fournies. Mettez la ponceuse à bande en place et serrez bien au moyen de la clé mâle à six pans fournie. Insérez la bande abrasive; la flèche doit indiquer le même sens que le sens de rotation.

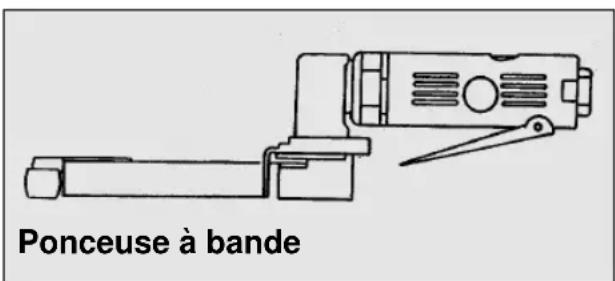

Ponceuse à bande

Mandrin porte-foret

Pour le montage du mandrin porte-foret, il faut d'abord enlever le porte-meule sur tige ou la ponceuse à bande ainsi que le rouleau de guidage. Vissez le mandrin porte-foret à l'outil pneumatique et serrez bien à l'aide des clés à vis fournie.

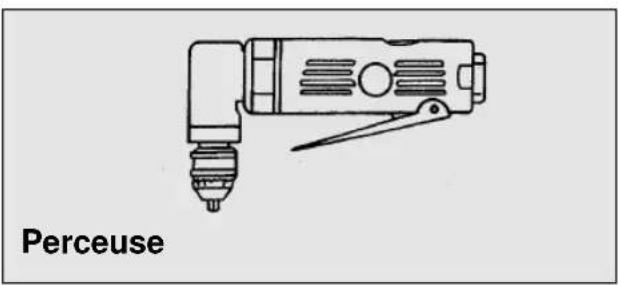

Perceuse

Porte-meule sur tige

Pour le montage du porte-meule sur tige, il faut d'abord enlever le mandrin porte-foret ou la ponceuse à bande ainsi que le rouleau de guidage. Vissez le porte-meule sur tige à l'outil pneumatique et serrez bien au moyen des clés à vis fournies.

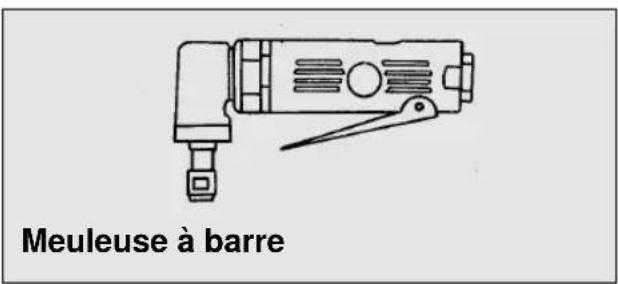

Meuleuse à barre

7. Maintenance et entretien

Le respect des consignes de maintenance indiquées ici, assure la pérennité de ce produit de qualité ainsi qu'un fonctionnement sans défaillance. Un graissage régulier est la condition préalable pour un fonctionnement irréprochable et durable de votre meuleuse universelle. N'utilisez que de l'huile spéciale de machine.

Vous avez plusieurs possibilités pour le graissage:

7.1 à l'aide d'un graisseur à brouillard d'huile Un graisseur à brouillard d'huile est inclus dans l'unité d'entretien complète qui est fixée au compresseur.

7.2 manuel

Mettez 3 à 5 gouttes d'huile spéciale de machine dans le raccord d'air comprimé avant chaque mise en service de votre meuleuse universelle. Si l'outil pneumatique était hors service pendant quelque jours, vous devriez mettre 5 à 10 gouttes d'huile dans le raccord d'air comprimé avant la mise en circuit.

Ne conservez votre outil pneumatique que dans des locaux secs.

• Pièces usées
  ●Dommages causés par une pression de service inadmissible.
• Dommages causés par un air comprimé non-conditionné.
  ●Dommages causés par une utilisation mal appropriée ou par une intervention non-autorisée.

Geachte Klant,

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
