Mærke	Einhell
Model	DWS 90
Produkttype	Luftkompressor med værktøjssæt til trykluftværktøj
Maks. driftstryk	6 bar
Luftgennemstrømning (værktøjsforbrug)	170 l/min
Kompressorens påfyldningseffekt	250 l/min
Motoreffekt	2,2 kW
Værktøjets omdrejningshastighed	20000 min⁻¹
Anbefalet slangediameter	9 mm
Nødvendig luftkvalitet	Renset luft og smurt med oliespray
Forsyning	Trykluft (via kompressor)
Tilsigtet anvendelse	Værksted, gør-det-selv, karosseriarbejde
Sættets indhold	Universelmotor, borepatron ∅1,5-10 mm, stikfittings R 1/4", patronnøgle, slibehjulsholder, gaffelnøgler, båndfil, slibebånd
Vedligeholdelse	Regelmæssig smøring med speciel maskinolie (3-5 dråber før brug)
Sikkerhed	Brug beskyttelsesbriller og -handsker; brug ikke ilt eller brændbar gas
Reservedele	Brug kun originale Einhell-reservedele
Garanti	12 måneder (materiale- og produktionsfejl)

Ofte stillede spørgsmål - DWS 90 EINHELL

Hvad er det maksimale driftstryk for kompressoren DWS 90?

Det maksimale driftstryk er 6 bar.

Hvordan smøres trykluftværktøjet?

Før hver brug, hæld 3 til 5 dråber speciel maskinolie i trykluftstikket. Hvis værktøjet har været ubrugt i flere dage, hæld 5 til 10 dråber.

Kan jeg bruge en luftslange med lille diameter?

Det anbefales at bruge en slange med en indvendig diameter på mindst 9 mm for at undgå effekttab.

Hvilke værktøjer er inkluderet i DWS 90-sættet?

Sættet indeholder en universalmotor, en borepatron (∅1,5-10 mm), en stikfitting R 1/4", en patronnøgle, en slibehjulsholder på aksel ∅6 mm, to gaffelnøgler (11/17 mm), en båndfil og to slibebånd (330x10 mm).

Hvad er kompressorens effekt?

Påfyldningseffekten er ca. 250 l/min, svarende til en motorkapacitet på 2,2 kW.

Hvordan monteres båndsliberen?

Fjern borepatronen eller slibehjulsholderen, skru styrevalsen på værktøjet, spænd med de medfølgende nøgler, sæt båndsliberen på og spænd med unbrakonøglen. Indsæt slibebåndet i overensstemmelse med rotationsretningen angivet med pilen.

Er det sikkert at bruge værktøjet nær brændbare materialer?

Nej, vær opmærksom på gnister under slibning. Hold brændbare materialer som hø, spåner eller lak væk.

Hvad gør jeg, hvis værktøjet mister effekt?

Kontroller, at luftslangen har tilstrækkelig diameter (∅9 mm min.) og ikke er for lang. Sørg også for, at driftstrykket er indstillet til 6 bar.

Hvordan vedligeholdes trykluftværktøjet?

Smør jævnligt trykluftmotoren med en oliespraysmøring eller manuelt. Få apparatet efterset af en specialist mindst hver 3 måneder.

Hvad er garantiperioden?

Garantien er på 12 måneder fra købsdatoen og dækker materiale- og produktionsfejl.

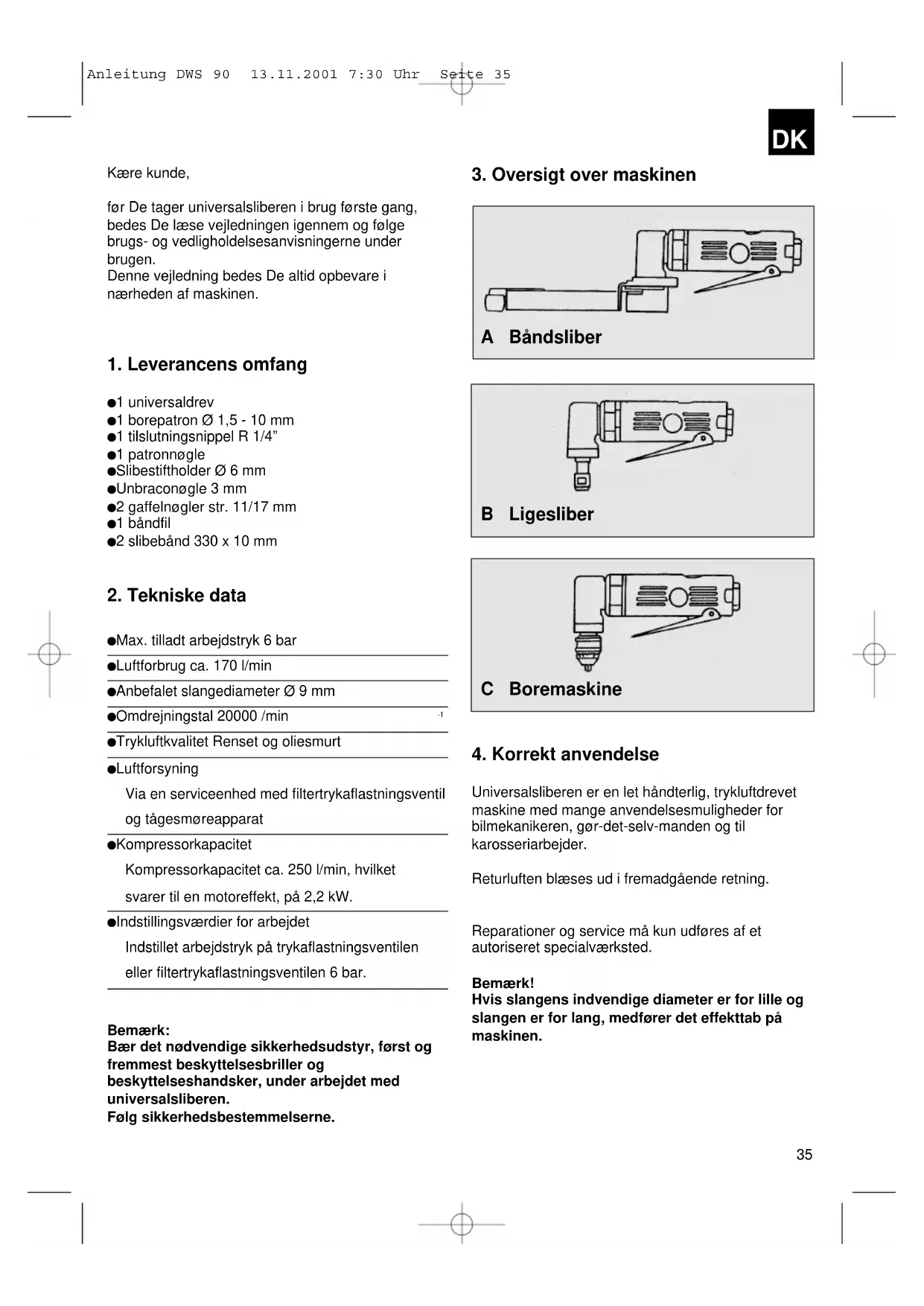

BRUGSANVISNING DWS 90 EINHELL

DK Brugs- og vedligeholdelsesvejledning Trykluftværkstedssæt

CE

Art.-Nr.: 41.386.70

Einhell®

5. Säkerhetsanvisningar

5. Sikkerhetshenvisninger

- Ikke bruk universalsliperen til ikke tiltenkte formål.

Utelukket fra garantiordningen er:

før De tager universalsliberen i brug første gang, bedes De læse vejledningen igennem og følge brugs- og vedligholdelsesanvisningerne under brugen.

Denne vejledning bedes De altid opbevare i nærheden af maskinen.

1. Leverancens omfang

●1 universaldrev
●1 borepatron ∅ 1,5 - 10 mm
●1 tilslutningsnippel R 1/4"
●1 patronnøgle
●Slibestiftholder ∅ 6 mm
●Unbraconøgle 3 mm
●2 gaffelnøgler str. 11/17 mm
●1 bändfil
●2 slibebånd 330 x 10 mm

2. Tekniske data

●Max. tilladt arbejdstryk 6 bar
●Luftforbrug ca. 170 l/min
●Anbefalet slangediameter ∅ 9 mm
●Omdrejningstal 20000 /min
●Trykluftkvalitet Renset og oliesmurt
●Luftforsyning
Via en serviceenhed med filtertrykaflastningsventil og tågesmøreapparat
●Kompressorkapacitet
Kompressorkapacitet ca. 250 l/min, hvilket svarer til en motoreffekt, på 2,2 kW.
- Indstillingsværdier for arbejdet
Indstillet arbejdstryk på trykaflastningsventilen eller filtertrykaflastningsventilen 6 bar.

Bemærk:

Bær det nødvendige sikkerhedsudstyr, først og fremmest beskyttelsesbriller og beskyttelseshandsker, under arbejdet med universalsliberen.

Følg sikkerhedsbestemmelserne.

3. Oversigt over maskinen

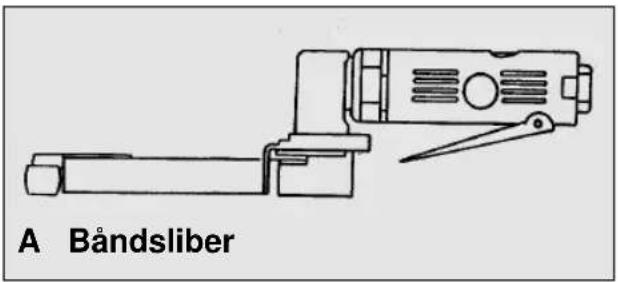

A Båndsliber

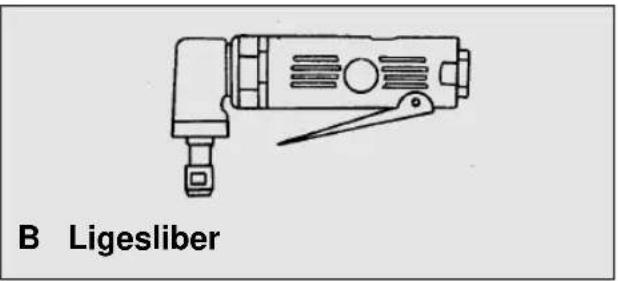

B Ligesliber

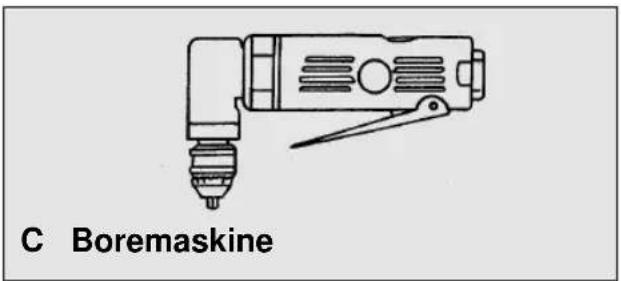

C Boremaskine

4. Korrekt anvendelse

Universalsliberen er en let håndterlig, trykluftdrevet maskine med mange anvendelsesmuligheder for bilmekanikeren, gør-det-selv-manden og til karosseriarbejder.

Returluften blæses ud i fremadgående retning.

Reparationer og service må kun udføres af et autoriseret specialværksted.

Bemærk!

Hvis slangens indvendige diameter er for lille og slangen er for lang, medfører det effekttab på maskinen.

DK

5. Sikkerhedshenvisninger

Beskyt Dem selv og Deres omgivelser mod faren for ulykker ved at træffe egnede sikkerhedsforanstaltninger.

• Anvend ikke universalsliberen i strid med sit formål.
• Opbevar trykluftværktøj utilgængeligt for børn.
• Arbejd kun med maskinen, når De er udhvilet og koncentreret.
  ●Tryklufttilslutningen skal ske via en lynkobling.
• Indstillingen af arbejdstrykket skal ske via en trykaflastningsventil.
• Anvend ikke ilt eller brændbare gasser som energikilde.
• Afbryd maskinens forbindelse til trykluftkilden før fejlafhjælpning og vedligeholdelsesarbejder.
  ●Anvend udelukkende originale reservedele.
  ●Lad ikke maskinen køre ubelastet med max. friløbshastighed gennem længere tid.
  ●Bær det nødvendige beskyttelsesudstyr, først og fremmest beskyttelsesbriller og beskyttelseshandsker, når De anvender universalsliberen.
• Vær forsigtig ved slibning, idet der kan opstå gnister. De flyvende, glødende smådele kan brænde sig fast i bløde og hårde materialer (glas, gulvbelægninger, osv.) eller antænde let antændelige materialer og væsker (hø, savspåner, lak, osv.).

Slibemidler

• Der må kun anvendes organisk bundne slibemidler og organisk eller uorganisk bundne slibestifter og små slibeskiver.
• Slibemidlerne må under ingen omstændigheder anvendes med et omdrejningstal, som er højere end det, fabrikanten har angivet i o/min-1.
• Et nyt slibemiddel og enhvert slibemiddel, som er blevet genmonteret, skal prøvekøres i tomgang i et halvt minut på den maskine, hvor det skal anvendes. Operatører og andre personer skal befinde sig uden for fareområdet under prøvekørslen.
• Slibemidler må ikke standses ved at trykke siden eller forsiden imod en anden genstand.
• Spændemøtrikken skal kun spændes så hårdt, at slibemidlet holdes fast.
• Operatører skal instrueres grundigt i sikker brug af slibemaskinen.

• Kontrollér, at luftslangetilslutningerne og slangeforbindelserne er tætte og at lufttrykket svarer til værdierne i vejledningen.

• Kontrollér slibestifterne for beskadigelser før ibrugtagning og derefter dagligt.

• Slibestifter og andre slibemidler skal behandles forsigtigt. Pas på, de ikke falder på gulvet. Undgå stød.
• Slibemaskinens trykluftmotor og lejer skal altid smøres korrekt, helst ved hjælp af en smøreanordning i trykluftledningen.
• Regelmæssig renovering, mindst hver 3. måned (alt efter hvor meget den anvendes), af en fagmand, sikrer en fejlfri drift og dermed fejlfri ydelse.
• Sørg for, at der ved isætning af slibestift er en afstand på 1 cm mellem slibestiftens bageste del og maskinens spændemøtrik.

6. Ibrugtagning

Skru den medfølgende tilslutningsnippel ind i lufttilslutningen, efter at De i forvejen har viklet 2-3 lag tætningsbånd omkring gevindet.

Montering af de enkelte værktøjssæt

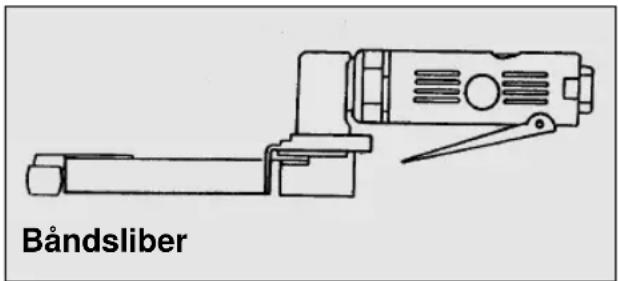

Båndsliber

For montering af båndslibersættet skal borepatronen eller stiftsliberholderen først fjernes fra trykluftværktøjet.

Skru bändsliberens styrerulle på trykluftværktøjet og spænd den godt fast med de medfølgende skruenøgler. Sæt bändslibersættet på og spænd det godt fast med den medfølgende unbraconøgle. Isæt slibebånd med pilen i fremføringsretning.

For at montere borepatronen skal slibestiftholderen eller bändslibersættet samt styrerullen først demonteres. Skru borepatronen fast på trykluftværktøjet og spænd den godt fast med de medfølgende skruenøgler.

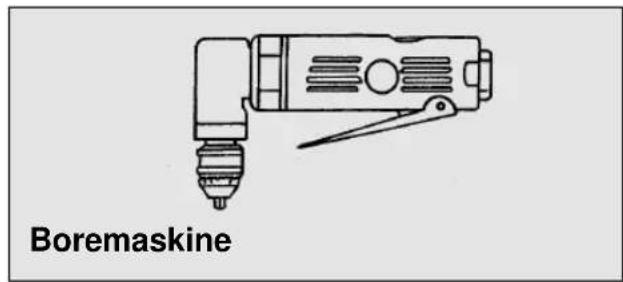

Boremaskine

Slibestiftholder

For at montere slibestiftholderen skal borepatronen eller båndslibersættet samt styrerullen først demoneres. Skru slibestiftholderen på trykluftværktøjet og spænd den godt fast med de medfølende skruenøgler.

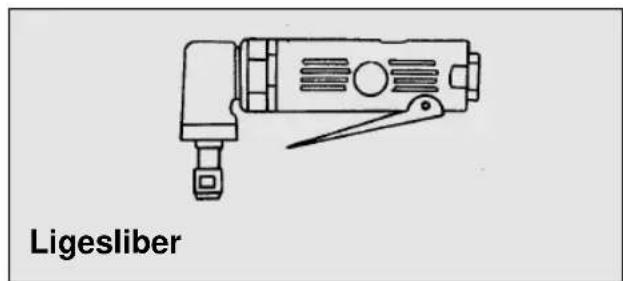

Ligesliber

7. Vedligehold og pleje

Ved overholdelse af de her anførte vedligeholdelsesanvisninger sikres dette kvalitetsproduktet en lang levetid samt en fejlfri anvendelse. Forudsætningen for, at universalsliberen på længere sigt fungererer fejlfrit, er en regelmæssig smøring. Anvend kun specialværktøjsolie.

Smøring kan foretages på følgende måder:

7.1 via et tågesmøreapparat

En komplet serviceenhed indeholder et tågesmøreapparat og er placeret på kompressoren.

7.2 manuelt

Tilfør universalsliberen 3-5 dråber specialværktøjsolie ned i tryklufttilslutningen før hver eneste ibrugtagning. Hvis trykluftværktøjet ikke bruges i flere dage, skal De tilføre 5-10 dråber olie ned i tryklufttilslutningen, inden maskinen tages i brug.

Opbevar altid trykluftværktøjet på et tørt sted.

Garantien omfatter ikke:

• Sliddele.
• Skader som følge af overskridelse af det tilladte arbejdstryk.
• Skader som følge af ubehandlet trykluft.
• Skader opstået som følge af ukorrekt brug eller uautoriseret reparation.

Garantiperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
