Merk	Einhell
Model	DWS 90
Producttype	Luchtcompressor met pneumatisch gereedschapsset
Maximale werkdruk	6 bar
Luchtdebiet (gereedschapsverbruik)	170 l/min
Vulcapaciteit compressor	250 l/min
Motorvermogen	2,2 kW
Toerental gereedschap	20000 min⁻¹
Aanbevolen slangdiameter	9 mm
Vereiste luchtkwaliteit	Gezuiverde en met oliesmermist gesmeerde lucht
Voeding	Perslucht (via compressor)
Beoogd gebruik	Werkplaats, doe-het-zelf, carrosserie
Inhoud van de set	Universele motor, boorhouder ∅1,5-10 mm, steekkoppeling R 1/4", boorhouder sleutel, slijpsteun, vorksleutels, bandvijl, schuurbanden
Onderhoud	Regelmatig smeren met speciale machineolie (3-5 druppels voor gebruik)
Veiligheid	Draag veiligheidsbril en handschoenen; gebruik geen zuurstof of brandbaar gas
Reserveonderdelen	Gebruik alleen originele Einhell onderdelen
Garantie	12 maanden (materiaal- en fabricagefouten)

Veelgestelde vragen - DWS 90 EINHELL

Wat is de maximale werkdruk van de DWS 90 compressor?

De maximale werkdruk is 6 bar.

Hoe smeert u het pneumatisch gereedschap?

Giet voor elk gebruik 3 tot 5 druppels speciale machineolie in de persluchtaansluiting. Als het gereedschap meerdere dagen niet is gebruikt, giet dan 5 tot 10 druppels.

Kan ik een slang met kleine diameter gebruiken?

Het wordt aanbevolen een slang met een binnendiameter van ten minste 9 mm te gebruiken om vermogensverlies te voorkomen.

Welke gereedschappen zitten er in de DWS 90 set?

De set bevat een universele motor, een boorhouder (∅1,5-10 mm), een steekkoppeling R 1/4", een boorhouder sleutel, een slijpsteun op as ∅6 mm, twee vorksleutels (11/17 mm), een bandvijl en twee schuurbanden (330x10 mm).

Wat is het vermogen van de compressor?

De vulcapaciteit is ongeveer 250 l/min, overeenkomend met een motorvermogen van 2,2 kW.

Hoe monteer ik de bandschuurmachine?

Verwijder de boorhouder of slijpsteun, schroef de geleiderol op het gereedschap, draai vast met de meegeleverde sleutels, plaats de bandschuurmachine en draai vast met de inbussleutel. Plaats de schuurband met inachtneming van de draairichting aangegeven door de pijl.

Is het veilig om het gereedschap in de buurt van brandbare materialen te gebruiken?

Nee, let op vonken die tijdens het slijpen worden geproduceerd. Houd brandbare materialen zoals hooi, spaanders of lakken op afstand.

Wat te doen als het gereedschap vermogen verliest?

Controleer of de luchtslang een voldoende diameter heeft (∅9 mm min.) en niet te lang is. Zorg er ook voor dat de werkdruk is ingesteld op 6 bar.

Hoe onderhoud ik het pneumatisch gereedschap?

Smeer de pneumatische motor regelmatig via een oliesmermist smeerapparaat of handmatig. Laat het apparaat minstens elke 3 maanden door een specialist onderhouden.

Wat is de garantieperiode?

De garantie is 12 maanden vanaf de aankoopdatum en dekt materiaal- en fabricagefouten.

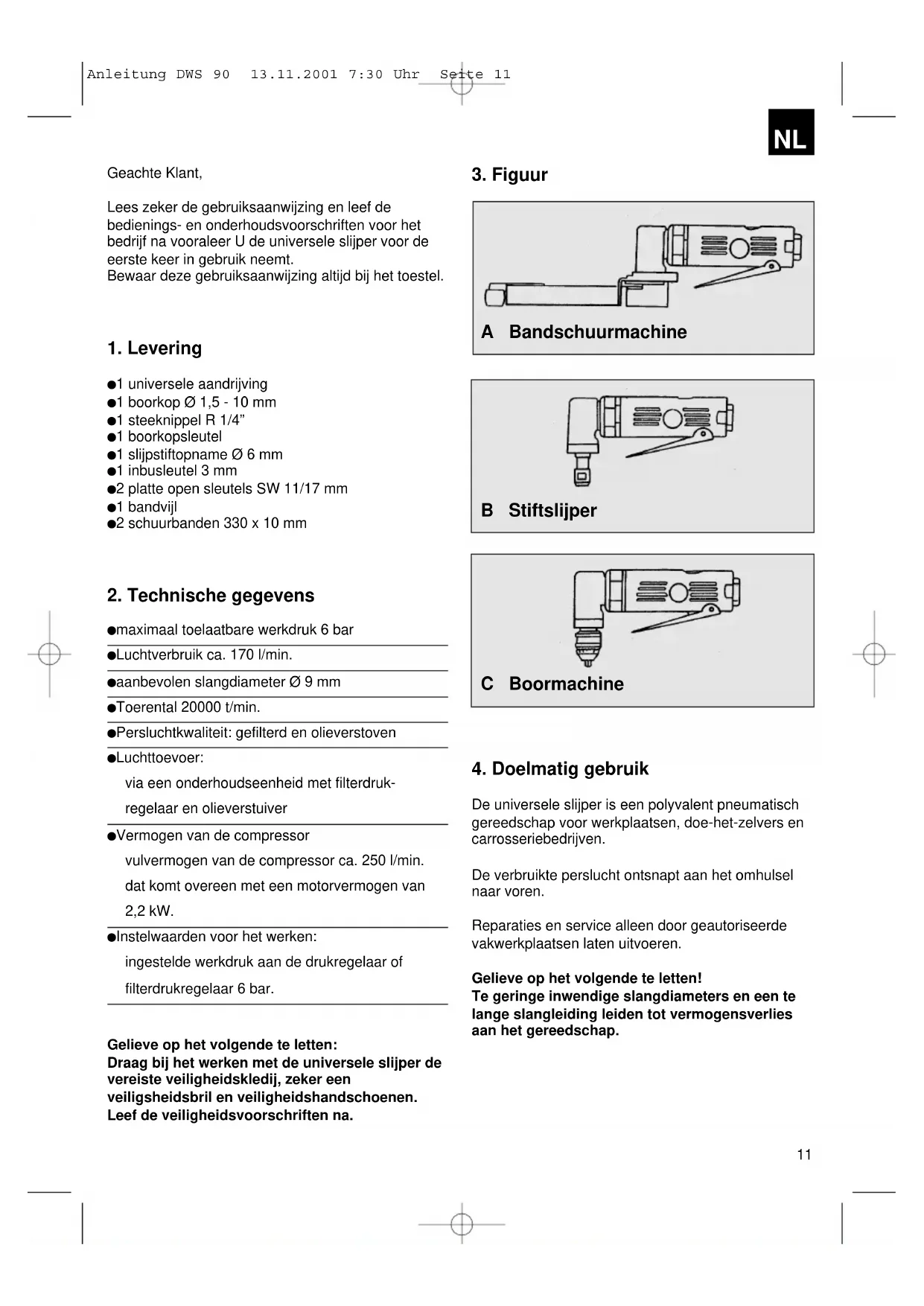

GEBRUIKSAANWIJZING DWS 90 EINHELL

NL Gebruiks- en onderhoudsaanwijzing Pneumatische werkplaats-set

Sont exclus de la garantie:

Lees zeker de gebruiksaanwijzing en leef de bedienings- en onderhoudsvoorschriften voor het bedrijf na vooraleer U de universele slijper voor de eerste keer in gebruik neemt. Bewaar deze gebruiksaanwijzing altijd bij het toestel.

1. Levering

●1 universele aandrijving
●1 boorkop ∅ 1,5 - 10 mm
●1 steeknippel R 1/4"
●1 boorkopsleutel
●1 slijpstiftopname ∅ 6 mm
●1 inbusleutel 3 mm
●2 platte open sleutels SW 11/17 mm
●1 bandvijl
●2 schuurbanden 330 x 10 mm

●maximaal toelaatbare werkdruk 6 bar
●Luchtverbruik ca. 170 l/min.
●aanbevolen slangdiameter ∅ 9 mm
●Toerental 20000 t/min.
●Persluchtkwaliteit: gefilterd en olieverstoven
●Luchttoevoer:
via een onderhoudseenheid met filterdruk- regelaar en olieverstuiver
●Vermogen van de compressor vulvermogen van de compressor ca. 250 l/min. dat komt overeen met een motorvermogen van 2,2 kW.
- Instelwaarden voor het werken: ingestelde werkdruk aan de drukregelaar of filterdrukregelaar 6 bar.

Gelieve op het volgende te letten: Draag bij het werken met de universele slijper de vereiste veiligheidskledij, zeker een veiligsheidsbril en veiligheidshandschoenen. Leef de veiligheidsvoorschriften na.

3. Figuur

A Bandschuurmachine

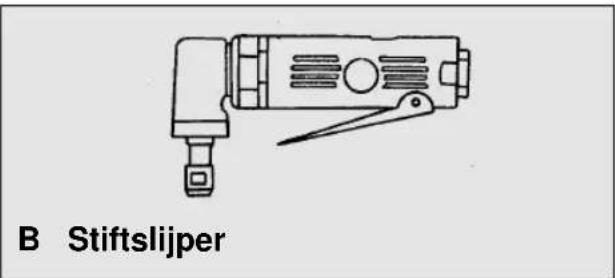

B Stiftslijper

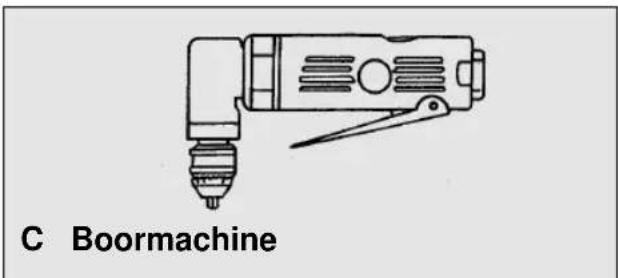

C Boormachine

De universele slijper is een polyvalent pneumatisch gereedschap voor werkplaatsen, doe-het-zelvers en carrosseriebedrijven.

De verbruikte perslucht ontsnapt aan het omhulsel naar voren.

Reparaties en service alleen door geautoriseerde vakwerkplaatsen laten uitvoeren.

Gelieve op het volgende te letten! Te geringe inwendige slangdiameters en een te lange slangleiding leiden tot vermogensverlies aan het gereedschap.

NL

5. Veiligheidsvoorschriften

Bescherm U en Uw omgeving door gepaste voorzorgsmaatregelen tegen ongevallenrisico's.

• Universele slijper niet voor andere doeleinden gebruiken.
• Voorzichtig bij brandbare materialen, er kunnen vonken wegspringen.
• Persluchtgereedschappen buiten bereik van kinderen houden.
• Slechts uitgerust en geconcentreerd te werk gaan.
• Persluchtaansluiting alleen met behulp van een snelkoppeling uitvoeren.
  ●Werkdrukinstelling moet door een drukregelaar gebeuren.
• Als energiebron geen zuurstof of brandbare gassen gebruiken.
• Vóór het verhelpen van storingen en onderhoudswerkzaamheden het gereedschap van de persluchtbron scheiden.
  -Alleen originele wisselstukken gebruiken.
• Nooit bij volle nullasttoerental onbelast vrij lang laten draaien.
• Draag bij het werken met de haakse slijper de vereiste veiligheidskledij, zeker een veiligheidsbril en veiligheidshandschoenen.
• Let tijdens het slijpen op wegspringende vonken. De wegvliegende gloeiende deeltjes kunnen in zachte en harde materialen inbranden (glas, vloerbedekking etc.- of licht brandbare materialen en vloeistoffen (hooi, zaagsel, vernissen etc.) doen ontbranden.

Slijplichamen

• Er mogen slechts organisch gebonden slijplichamen en organisch of anorganisch gebonden slijpstiften en kleine slijplichamen worden gebruikt.
• Slijplichamen mogen nooit gebruikt worden met een toerental die hoger is dan het toerental in t/min opgegeven door de fabrikant van het slijplichaam.
• Een nieuw slijplichaam en elk opnieuw gemonteerd slijplichaam moeten in nullast voor een halve minuut op de machine draaien waarop zij in werking worden gesteld. Bedienings- en ander personeel moeten tijdens het proefdraaien buiten de gevarenzone blijven.

• Slijplichamen mogen niet tot stilstand worden gebracht door hun omvang of voorkant tegen een voorwerp te drukken.

• De spanmoer mag slechts zo hard worden aangehaald dat het slijplichaam wordt vastgehouden.

• Het bedieningspersoneel moet grondig in het veilig gebruik van de slijper worden onderwezen.
  ●Vergewis U zich ervan dat de aansluitingen van de persluchtslang en de slangverbindingen dicht zijn en dat de luchtdruk overeenkomt met de gegevens vermeld in de gebruiksaanwijzing.
• Controleer de slijpstiften altijd vóór ingebruik-neming en daarna dagelijks op beschadigingen.
• Slijpstiften en ander slijpmateriaal voorzichtig hanteren. Niet laten vallen. Stoten vermijden.
  ●Persluchtmotor en lager van de slijper moeten altijd behoorlijk worden gesmeerd, bij voorkeur door een olieverstuiver in de persluchtleiding.
• Regelmatige revisie, minstens om de 3 maanden (al naargelang het gebruik), door een vakman garandeert een storingsvrije functie en bijgevolg een vol prestatievermogen.
• Let erop dat bij het inspannen van een slijpstift tussen de achterkant van het slijplichaam en de spanmoer van de machine minstens een afstand van 1 cm moet blijven.

6. Ingebruikneming

Schroef de bijgeleverde steeknippel in de luchtaansluiting nadat U voordien 2 tot 3 lagen afdichtband rond de schroefdraad hebt gewikkeld.

Montage van de verschillende gereedschapskits

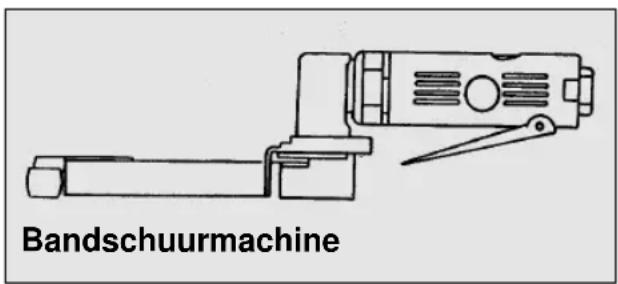

Bandschuurmachine

Vóór de montage van de bandschuurmachinekit moeten de boorkop of de stiftslijperopname van het pneumatisch gereedschap worden verwijderd. Dan de leirol voor de bandschuurmachine op het pneumatisch gereedschap schroeven en met behulp van de bijgeleverde sleutels goed vastdraaien. Bandschuurmachinekit installeren en met de bijgesloten inbussleutel goed vastdraaien. Schuurband met de pijl in draairichting wijzend installeren.

Bandschuurmachine

Boorkop

Vóór de montage van de boorkop moeten de stiftslijperopname of de bandschuurmachinekit alsook de leirol worden verwijderd. De boorkop dan op het pneumatisch gereedschap schroeven en met de bijgeleverde sleutels goed vastdraaien.

Vóór de montage van de stiftslijperopname moeten de boorkop of de bandschuurmachinekit alsook de leirol worden verwijderd. De stiftslijperopname dan op het pneumatisch gereedschap schroeven en met de bijgeleverde sleutels goed vastdraaien.

Een lange levensduur en een storingsvrij bedrijf van dit kwaliteitsproduct zijn verzekerd mits de hier opgegeven onderhoudsvoorschriften worden nageleefd.

Een regelmatige smering is vereist teneinde een duurzame foutloze functie van Uw universele slijper te garanderen. Gebruik daarvoor slechts speciale gereedschapsolie.

Voor de smering moogt U kiezen tussen de volgende mogelijkheden:

7.1 Smering door olieverstuiver

Een complete onderhoudseenheid bevat een olieverstuiver en is aangebracht aan de compressor.

7.2 Manuele smering

Telkens vóór ingebruikneming van Uw universele slijper 3 tot 5 druppels speciale gereedschapsolie in de persluchtaansluiting doen. Indien het pneumatisch gereedschap meerdere dagen buiten werking is, moet U vóór het inschakelen 5 tot 10 druppels olie in de persluchtaansluiting doen.

Bewaar Uw pneumatisch gereedschap slechts in droge lokalen.

De garantie vervalt indien:

- de betrokken stukken aan slijtage onderhevig zijn

- de schade te wijten is aan: een ontoelaatbare werkdruk ongefilterde perslucht ondeskundig gebruik of ingrepen verricht door daartoe niet bevoegde reparatiewerkplaatsen of personen

E

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

E CERTIFICADO DE GARANTIA EINHELL

NL Hans Einhell Nederland BV

Postbus 12

NL-5126 ZG Gilze

⑧ Varas - Van Looveren BV

Coebergerstraat No 49

B-2018 Antwerpen

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

© Einhell Portugal LDA Com. Int.

Technische wijzigingen voorbehouden
