Type product	Luchtcompressor
Merk	Einhell
Model	TH-AC 240/24/10 OF
Voeding	230 V ~ 50 Hz
Motorvermogen	1,5 kW
Maximale werkdruk	10 bar
Tankinhoud	24 L
Theoretisch aanzuigdebiet	240 L/min
Uitgangsdebiet bij 7 bar	76 L/min
Uitgangsdebiet bij 4 bar	107 L/min
Geluidsdrukniveau LpA	77 dB(A)
Geluidsvermogensniveau LWA	97 dB(A)
Beschermingsgraad	IP20
Bedrijfsmodus	S3 25% (2,5 min aan / 7,5 min uit)
Pomptoerental	4000 tpm
Motortoerental	18000 tpm
Gewicht	16,5 kg
Wielen	2 (gemonteerd)
Steunpoot	1 (gemonteerd)
Snelkoppeling	Ja, voor geregelde perslucht
Manometer ingestelde druk	Ja
Drukregelaar	Ja
Aan/uit-schakelaar	Ja (drukknop)
Handgreep	Ja
Condensafvoer	Schroefdop voor aftappen
Aanbevolen omgevingstemperatuur	+5°C tot +40°C
Garantie	24 maanden

Veelgestelde vragen - TH-AC 240/24/10 OF EINHELL

Hoe stel ik de uitgangsdruk in?

Gebruik de drukregelaar (7) om de gewenste druk in te stellen, afleesbaar op de manometer (6). De ingestelde druk is beschikbaar op de snelkoppeling (5).

Waarom start de compressor niet?

Controleer eerst de netspanning (230 V). Als de omgevingstemperatuur lager is dan +5°C, kan de motor moeilijk starten. Zorg er ook voor dat de motor niet oververhit is; laat hem afkoelen.

Hoe tap ik condenswater af?

Open na elk gebruik de schroefdop voor aftappen (1) door de kraan 90° te draaien. Kantel de tank zodat de dop het laagste punt is. Sluit vervolgens door opnieuw 90° te draaien.

Wat is de maximale werkdruk?

De maximale druk is 10 bar. De drukschakelaar is fabrieksmatig ingesteld om te stoppen bij 10 bar en opnieuw te starten bij ongeveer 8 bar.

Kan ik verlengsnoeren gebruiken?

Ja, maar vermijd te lange verlengsnoeren omdat ze spanningsval veroorzaken en het starten belemmeren. Gebruik kabels met voldoende doorsnede.

Hoe onderhoud ik de compressor?

Reinig het apparaat regelmatig met een vochtige doek en milde zeep. Gebruik nooit oplosmiddelen of water in het inwendige. Controleer de tank op roest voor elk gebruik. Tap condenswater af na elk gebruik.

Wat te doen bij overmatig geluid of lekkage?

Controleer de afdichtingen en aansluitingen. Als de terugslagklep lekt, laat deze dan vervangen. Bij vonkende koolborstels, raadpleeg een elektricien.

Welke gereedschappen kan ik met deze compressor gebruiken?

De compressor is ontworpen om pneumatische gereedschappen op perslucht te voeden. Houd rekening met het beschikbare debiet (76 L/min bij 7 bar, 107 L/min bij 4 bar) bij het kiezen van uw gereedschap.

Kan de compressor continu werken?

Nee, hij is ontworpen voor intermitterend bedrijf S3 25%: na 2,5 minuten aan, voorzie 7,5 minuten rust voor koeling.

Hoe kan ik reserveonderdelen verkrijgen?

Ga naar de website www.isc-gmbh.info en vermeld het type apparaat, het artikelnummer en het identificatienummer. U vindt er de reserveonderdelen en actuele prijzen.

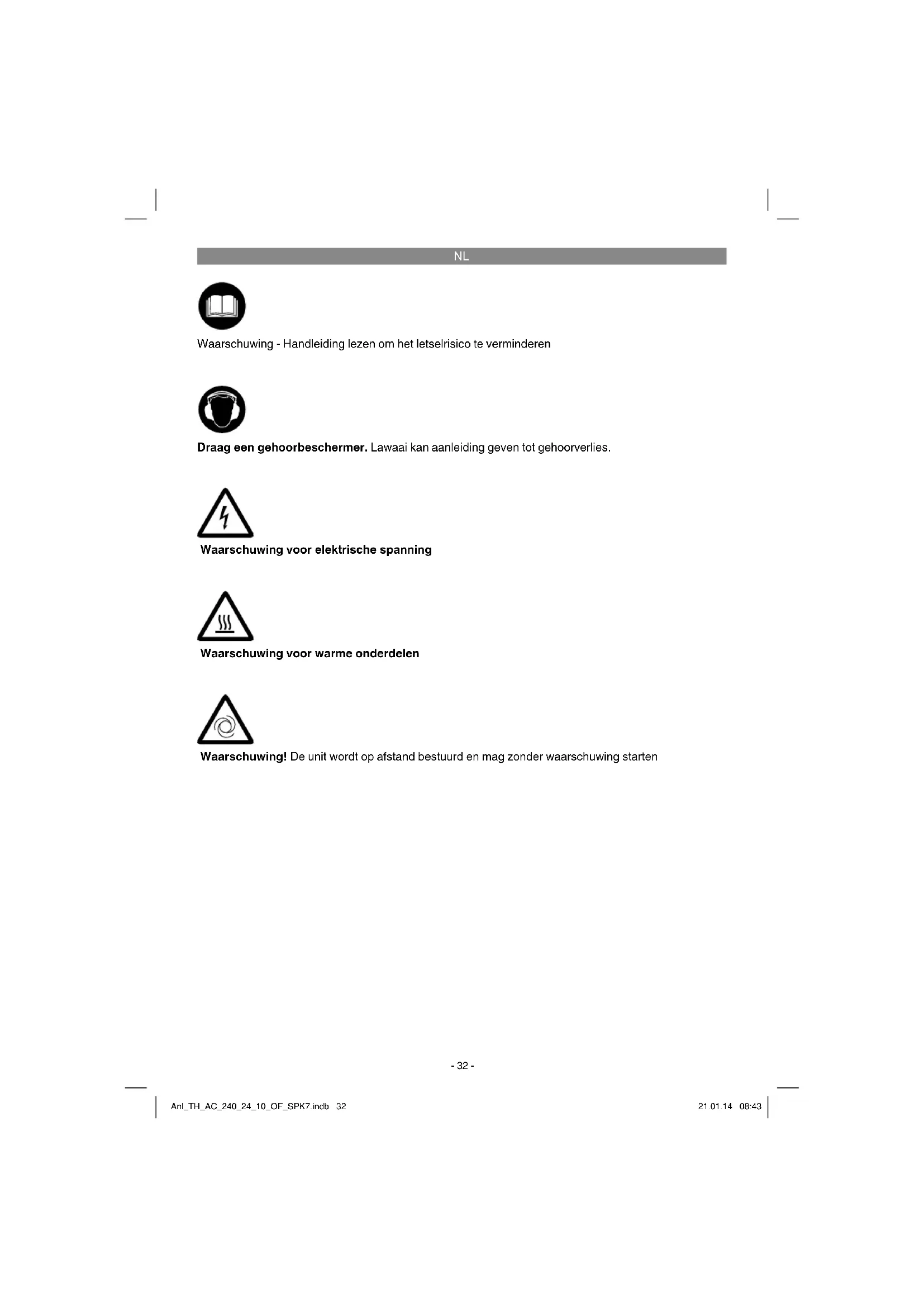

GEBRUIKSAANWIJZING TH-AC 240/24/10 OF EINHELL

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Waarschuwing voor elektrische spanning

Waarschuwing voor warme onderdelen

Waarschuwing! De unit wordt op afstand bestuurd en mag zonder waarschuwing starten

NL

⚠ Let op!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

⚠ Waarschuwing!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Dit gereedschap is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het gereedschap spelen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1-3)

1. Afl aatplug voor condenswater
2. Drukvat
3. Wiel
4. Standvoet
5. Snelkoppeling (geregelde perslucht)
6. Manometer (ingestelde druk kan worden afgelezen)
7. Drukregelaar
8. AAN/UIT-schakelaar
9. Transportgreep
10. Wielkap
11. As
12. Kap

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controle- ren aan de hand van de beschreven leveringsom- vang. Indien er onderdelen ontbreken gelieve zich binnen de 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter mits vertoon van een geldig bewijs van aankoop of tot de dichtstbijzijnde desbetreff ende bouwmarkt.. Gelieve daarvoor de garantietabel in de garantie- bepalingen aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Let op!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Wiel (2x)
- Standvoet (1x)
Wielkap (2x)
As (1x)
- Kap (2x)

NL

• Originele handleiding
• Veiligheidsvoorschriften

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Aansluiting op het net: 230 V \~ 50 Hz

Motorvermogen kW: 1,5

Bedrijfsmodus: S3 25%

Nullasttoerental n0 (pomp): 4000 min-1

Nullasttoerental n0 (motor): 18000 min-1

Werkdruk bar: max. 10

Drukvatvolume (in liter): 24

Theoretisch aanzuigvermogen l/min.: 240

Afgegeven debiet (perslucht)

bij 7 bar: ....76 liter/min

Afgegeven debiet (perslucht)

bij 4 bar: 107 liter/min

Geluidsvermogen LWA in dB: 97

Onzekerheid KWA 1,5 dB

Geluidsdrukniveau LpA in dB: 77

Onzekerheid KpA 1,5 dB

Gewicht van het apparaat in kg: ...... ca. 16,5 kg

S3 25%: Intermitterend bedrijf, zonder aanloop, zonder remming (cyclusduur 10 min). Bij intermitterend bedrijf wordt steeds het percentage van de inschakelduur (25%) opgegeven, zodat in de bedrijfsonderbrekingen door convectieve koeling

de ontstane overtemperatuur kan worden afge- geven. De intermitterende modus bestaat uit de inschakeltijd en de afkoelpauzes, bedrijfscyclus genoemd.

De waarnemingsperiode bedraagt 10 minuten. 25% inschakelduur betekent dat het elektrisch gereedschap gedurende 2,5 minuten met het nominaal opgenomen vermogen mag worden gebruikt, gevolgd door een afkoelpauze van 7,5 minuten.

Geluid

De geluidsemissiewaarden zijn bepaald conform EN ISO 3744.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

• Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de compressor werd geleverd.
• De compressor dient nabij de verbruikers te worden geïnstalleerd.
• Vermijd lange luchtkabels en toevoerleidingen (verlengingen).
• Let op droge en stofvrije aanzuiglucht.
• De compressor niet in een vochtige of natte ruimte installeren.
• De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°C - +40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn.
• De compressor is geschikt voor gebruik in droge ruimten. Hij mag niet worden gebruikt in zones waarin met spatwater wordt gewerkt.
• Gebruik het toestel alleen op een vaste en effen ondergrond.

NL

6. Montage en ingebruikneming

⚠️ Let op!

Voor ingebruikneming het apparaat zeker volledig monteren!

6.1. Montage van de standvoet (4)

De meegeleverde rubber buff er dient te worden gemonteerd zoals getoond in fig. 4.

6.2. Montage van de wielen (3)

De bijgaande wielen dienen te worden gemonteerd zoals getoond in fi g. 5.

6.3. Aansluiting op het net

Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het apparaat. Lange leidingen en verlengkabels, kabeltrommels enz. leiden tot spanningsverlies en kunnen het starten van de motor beletten. Bij temperaturen onder +5°C start de motor eventueel moeilijk ten gevolge van stroefheid.

6.4 AAN/UIT-schakelaar (8)

U schakelt de compressor in door de knop (8) in te drukken.

Om de compressor uit te schakelen moet u de knop (8) opnieuw indrukken (fi g. 1).

6.5 Drukafstelling: (fi g. 1)

• Met de drukregelaar (7) kan de druk aan de manometer (6) worden afgesteld.
• De afgestelde druk kan op de snelkoppeling (5) worden ontnomen.

6.6 Afstelling van de drukschakelaar

De drukschakelaar is in de fabriek afgesteld. Inschakeldruk ca. 8 bar Uitschakeldruk ca. 10 bar

7. Vervanging van de netaansluitleiding

Als de netaansluiteiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

⚠️ Let op!

Trek vóór alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact.

⚠️ Let op!

Wacht tot de compressor helemaal is afgeko- eld! Gevaar om brandwonden op te lopen!

⚠️ Let op!

Vóór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

8.1 Reiniging

• Hou de veiligheidsinrichtingen zo veel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het apparaat direct na elk gebruik schoon te maken.
• Maak het apparaat regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terechtkomt.
• Slang en spuitgereedschap moeten vóór de schoonmaakbeurt van de compressor worden gescheiden. De compressor mag niet met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.

8.2 Condensatiewater (fi g. 1)

Let op! Voor een duurzame bestendigheid van het drukvat (2) dient het condensatiewater na elk gebruik te worden afgelaten door de afl aatplug (1) open te draaien. Om hem te openen moet de kraan aan de afl aatplug 90° worden gedraaid. Kantel daarvoor de ketel bovendien zo, dat de afl aatplug het laagste punt in de ketel is en het condensatiewater volledig kan weglopen. Draai daarna de kraan weer 90° om hem te sluiten. Controleer het drukvat vóór elk gebruik op roest en beschadigingen. De compressor mag niet met een defect of roestig drukvat in werking worden gesteld. Indien u beschadigingen vaststelt, gelieve u dan tot de werkplaats van een klantendienst te wenden.

NL

8.3 Opbergen

⚠️ Let op!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld.

⚠ Let op!

De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

8.4 Koolborstels

Bij bovenmatige vonkvorming laat u de koolborstels door een bekwame elektricien nazien. Let op! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

8.5 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
- Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

10. Mogelijke uitvaloorzaken

Probleem Oorzaak Oplossing
Decompressor draait niet.	1. Netspanning ontbreekt.2. Netspanning te laag.3. Buitentemperatuur te laag.4. Motor oververhit.	1. Kabel, netstekker, zekering en stopcontact controlleren.2. Te lange verlengkabel vermijden. Verlengkabel met een voldoende aderdoorsnede gebruiken.3. Niet onder +5° buitentemperatuur gebruiken.4. Motor laten afkoelen, indien nodig, de oorzaak van de oververhitting verhelpen.
Compressordraait, maar bouwt geen druk op.	1.Terugslagkleplek.2. Dichtingen defect.3. Afl aatplug voor condenswater on-dicht	1. Terugslagklep door een vakwerkplaats laten vervangen.2. Dichtingen controlleren, defecte dichtingen door een vakwerkplaats laten vervangen.3. Plug met de hand aanhalen. Dichting op de plug controlleren, indien nodig, vervangen.
Compressordraait, druk wordt op de manometer aan- geduid, maar de gereedschappen draaien niet.	1. Slangverbindingen ondicht.2. Snelkoppeling ondicht.3. Druk op de drukregelaar te laag afgesteld.	1. Persluchtslang en gereedschappen controlleren, indien nodig vervan-gen.2. Snelkoppeling controlleren, indien nodig vervangen.3. Drukregelaar verder opendraaien.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken* V-snaar, luchtfi Iter
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantie geldt uitsluitend voor gebreken aan het apparaat die aantoonbaar vallen te herleiden tot een materiaal- of fabricagefout, en is naar ons goeddunken beperkt tot het verhelpen van zulke defecten of de vervanging van het apparaat.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgeslo

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

1. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

1. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
