KÄYTTÖOHJE TH-AC 240/24/10 OF EINHELL

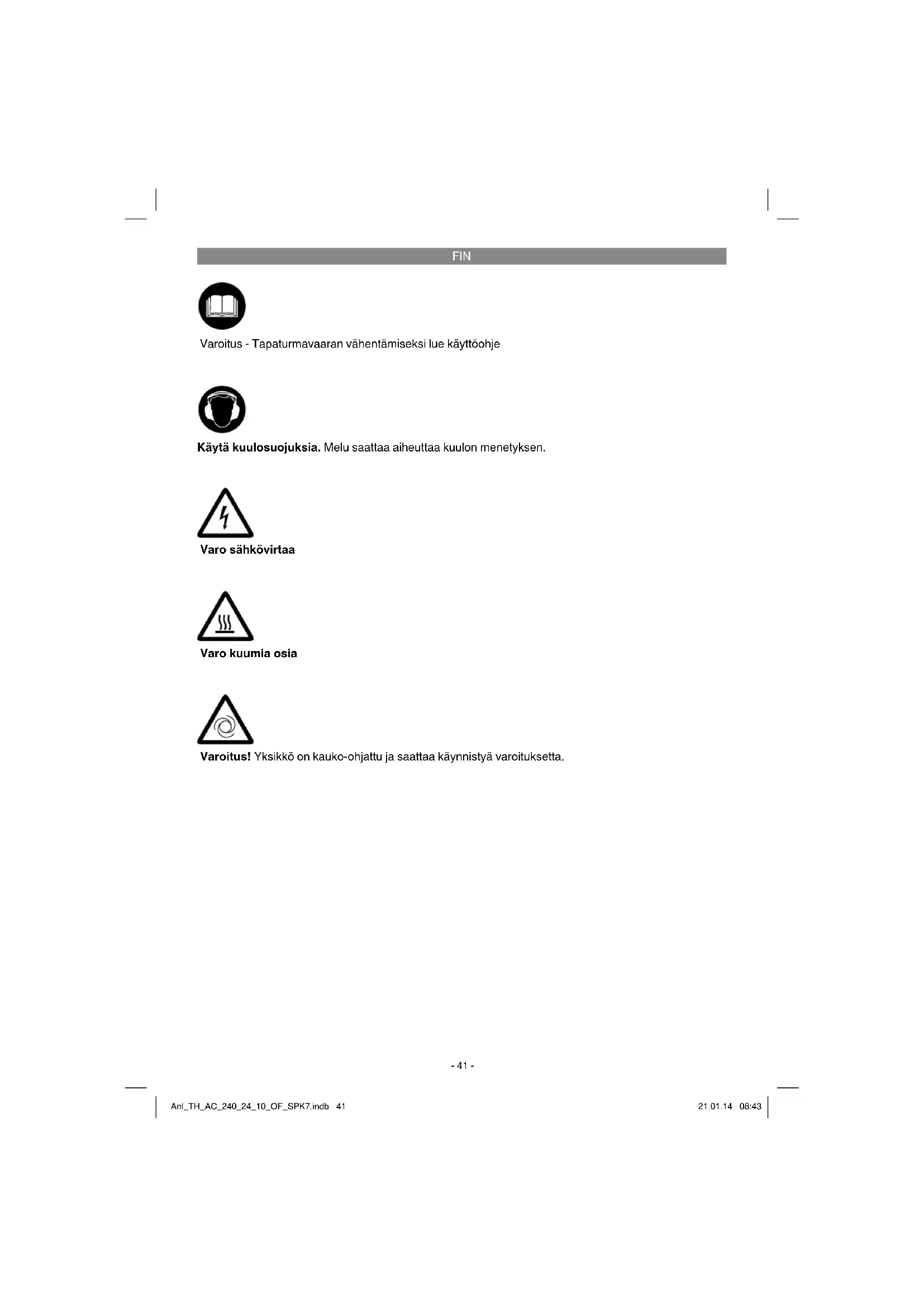

Varo sähkövirtaa Varo kuumia osia Varoitus! Yksikkö on kauko-ohjattu ja saattaa käynnistyä varoituksetta. Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Varoitus - Tapaturmavaaran vähentämiseksi lue käyttöohje Anl_TH_AC_240_24_10_OF_SPK7.indb 41Anl_TH_AC_240_24_10_OF_SPK7.indb 41 21.01.14 08:4321.01.14 08:43FIN

Huomio! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Varoitus! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Tätä laitetta ei ole tarkoitettu sellaisten henkilöi- den (myöskään lasten) käytettäväksi, joiden fyysi- set, aistiperäiset tai henkiset kyvyt ovat rajoitetut, tai joilla ei ole käyttöön tarvittavaa kokemusta ja/ tai taitoja, paitsi sellaisen heidän turvallisuude- staan vastuullisen henkilön valvonnassa, joka voi antaa heille laitteen oikeaa käyttöä koskevat ohjeet. Lapsia tulee valvoa, jotta he eivät missään tapauksessa voi leikkiä laitteella.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1-3)

5. Pikaliitin (säädelty paineilma)

6. Manometri (asetetun paineen voi lukea tästä)

8. Päälle-/pois-katkaisin

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että valmiste on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai lähim- pään toimivaltaiseen rakennustarvikeliikkeeseen ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat takuumääräykset ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Huomio! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Alkuperäiskäyttöohjeen käännös

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Kompressori on tarkoitettu kehittämään paineil- maa paineilmakäyttöisiä työkaluja varten. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa. Anl_TH_AC_240_24_10_OF_SPK7.indb 42Anl_TH_AC_240_24_10_OF_SPK7.indb 42 21.01.14 08:4321.01.14 08:43FIN

Verkkoliitäntä: ............................... 230 V ~ 50 Hz Moottorin teho kW: ........................................ 1,5 Käyttötapa: .............................................S3 25 % Joutokäyntikierrosluku n0 (pumppu): 4000 min-1 Moottorin joutokäyntikierrosluku n0 : 18000 min-1 Käyttöpaine bar: .....................................enint. 10 Painesäiliön tilavuus (litraa): ........................... 24 Teor. imuteho l/min.: .................................... 240 Luovutusteho (paineilma) 7 baarin paineella .............................76 litraa/min Luovutusteho (paineilma) 4 baarin paineella ...........................107 litraa/min Äänen tehotaso LWA dB: ............................... 97 Mittausepätarkkuus KWA .......................... 1,5 dB Äänen painetaso LpA dB: .............................. 77 Mittausepätarkkuus KpA ........................... 1,5 dB Suojalaji: ..................................................... IP20 Laitteen paino kg: ................................ n. 16,5 kg S3 25 %: Jaksottaiskäyttö, ei käynnistystä, ei jarrutusta (kestoaika 10 minuuttia). Jaksottais- käytössä ilmoitetaan aina se prosentuaalinen käyttöaika (25 %), jota vastaavien käyttötaukojen aikana lämmönsiirtojäähdytys pystyy johtamaan syntyneen ylikuumenemislämmön pois. Jaksotta- iskäyttö koostuu käyttöajasta ja jäähdytystauois- ta, ja tätä kutsutaan käyttövuorotteluksi. Tarkkailuajanjakso on 10 minuutin mittainen. 25 % käyttöaika tarkoittaa, että sähkötyökalua voidaan käyttää 2,5 minuutin ajan nimellisteholla, ja sitä seuraa 7,5 minuutin jäähdytysvaihe. Melunpäästöt Melunpäästöarvot on mitattu standardin EN ISO 3744 mukaan.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa.

Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle.

Kompressori tulee asettaa kulutuslaitteen lähistölle.

On vältettävä pitkiä ilma johtoja ja pitkiä tuontijoh toja (jatkojohtoja).

Huolehdi siitä, että imuilma on kuivaa ja pöly- töntä.

Älä asenna kompressoria kosteaan tai mär- kään ti laan.

Kompressoria saa käyttää ainoastaan tar- koituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C - +40°C). Käyttö- tiloissa ei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita tai helposti syttyviä kaasuja.

Kompressori soveltuu käytettäväksi kuivissa tiloissa. Sitä ei saa käyttää tiloissa, joissa esi- intyy myös vesiroiskeita.

Käytä laitetta vain lujalla, tasaisella pohjalla

6. Asennus ja käyttöönotto

Huomio! Ennen käyttöönottoa tulee laite ehdottomasti asentaa kokonaan! 6.1. Tukijalan (4) asennus Mukana toimitettu kumipuskuri tulee asentaa ku- van 4 mukaisesti. 6.2. Pyörien (3) asennus Mukana toimitetut pyörät tulee asentaa kuvan 5 mukaisesti. 6.3. Verkkoliitäntä Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaa laitteen tyyppikilvessä annettua käyttöjännitettä. Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5 °C lämpötilois- sa moottorin käynnistyminen on vaikeaa raskas- kulkuisuuden vuoksi. Anl_TH_AC_240_24_10_OF_SPK7.indb 43Anl_TH_AC_240_24_10_OF_SPK7.indb 43 21.01.14 08:4321.01.14 08:43FIN

6.4 Pois-/päälle-katkaisin (8)

Kompressori käynnistetään painamalla nuppia (8). Kompressorin sammuttamiseksi tulee nuppia (8) painaa uudelleen (kuva 1).

6.5 Paineen säätö: (kuva 1)

Paineensäätimellä (7) voit säätää manometrin (6) osoittaman paineen.

Säädetyn paineen voit ottaa pikaliittimestä (5).

6.6 Painekytkimen säätö

Painekytkin on säädetty tehtaalla. Käynnistymispaine n. 8 bar Sammuttamispaine n. 10 bar

7. Verkkojohdon vaihtaminen

Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

8. Puhdistus, huolto ja varaosatilaus

Huomio! Irroita verkkopistoke ennen kaikkia puhdis- tus- ja huoltotoimia. Huomio! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara! Huomio! Ennen kaikkia puhdistus- ja huoltotoimia tu- lee kattila tehdä paineettomaksi.

Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineil- malla käyttäen alhaista paineasetusta.

Suosittelemme laitteen puhdistamista aina heti käytön jälkeen.

Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.

Letku ja ruiskutustyökalut tulee ennen puhdis- tusta irroittaa kompressorista. Kompressoria ei saa puhdistaa vedellä, liuotteilla tms.

8.2 Lauhdevesi (kuva 1)

Huomio! Jotta painesäiliö (2) säilyy pitkään käytt- ökuntoisena, tulee jokaisen käytön jälkeen laskea lauhdevesi pois avaamalla laskuruuvi (1). Avaa- mista varten täytyy laskuruuvin hanaa kääntää 90°. Kallista lisäksi säiliötä siten, että laskuruuvi on säiliön alhaisimmalla kohdalla ja lauhdevesi voi valua täydellisesti pois. Sulje sen jälkeen hana jälleen kääntämällä sitä 90° takaisin. Tarkasta ennen joka käyttöä, onko painesäiliössä ruostetta tai vaurioita. Kompressoria ei saa käyttää, jos painesäiliö on vahingoittunut tai ruosteinen. Jos havaitset vaurioita, ole hyvä ja käänny valtuutetun huoltokorjaamon puoleen.

Huomio! Irroita verkkopistoke, poista ilma laitteesta ja kai- kista siihen liitetyistä paineilmatyökaluista. Säilytä kompressoria niin, että sitä ei voi ottaa luvatto- masti käyttöön. Huomio! Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa!

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta. Anl_TH_AC_240_24_10_OF_SPK7.indb 44Anl_TH_AC_240_24_10_OF_SPK7.indb 44 21.01.14 08:4321.01.14 08:43FIN

10. Mahdolliset häiriönsyyt

Ongelma Syy Ratkaisu Kompressori ei käy 1. Ei verkkovirtaa

2. Verkkojännite liian alhainen

3. Ulkolämpötila liian alhainen

4. Moottori ylikuumentunut

1. Tarkasta johto, verkkopistoke,

varoke ja pistorasia

2. Vältä liian pitkiä jatkojohtoja.

Käytä jatkojohtoa,jonka johdinhalkaisija on riittävän suuri

3. Älä käytä alle +5°C

4. Anna moottorin jäähtyä tai

poista ylikuumenemisen syy Kompressori käy, mutta painetta ei ole

1. Takaiskuventtiili ei ole tiivis

2. Tiivisteet ovat rikki

3. Lauhdeveden laskuruuvi ei ole tii-

1. Vaihda takaiskuventtiili uuteen

2. Tarkasta tiivisteet, anna alan

korjaamon vaihtaa vialliset tiivisteet uusiin

3. Kiristä ruuvi käsin. Tarkasta

ruuvin tiiviste ja vaihda tarvitessa uuteen Kompressori käy, manometrissä näkyy painetta, mutta työkalut eivät käy

1. Letkuliitokset eivät ole tiiviit

2. Pikaliitin ei ole tiivis

3. Painesäätimeen säädetty liian

työkalut, vaihda tarvitessa uuteen

2. Tarkasta pikaliitin, vaihda

3. Käännä paineensäädintä

enemmän auki tai liitä letku säätämättömän säiliöpaineen liitäntään Anl_TH_AC_240_24_10_OF_SPK7.indb 45Anl_TH_AC_240_24_10_OF_SPK7.indb 45 21.01.14 08:4321.01.14 08:43FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2002/96/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_TH_AC_240_24_10_OF_SPK7.indb 46Anl_TH_AC_240_24_10_OF_SPK7.indb 46 21.01.14 08:4321.01.14 08:43FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Kiilahihna, ilmansuodatin Käyttömateriaali / käyttöosat* Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_TH_AC_240_24_10_OF_SPK7.indb 47Anl_TH_AC_240_24_10_OF_SPK7.indb 47 21.01.14 08:4321.01.14 08:43FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuumääräykset koskevat laajennettuja takuusuorituksia. Ne eivät vaikuta lakimääräisiin ta-

kuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset laitteen puutteellisuudet, jotka todistettavasti aiheutuvat

materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen ta-

kuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittämi- nen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemi- seen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Jos takuumme

kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_TH_AC_240_24_10_OF_SPK7.indb 48Anl_TH_AC_240_24_10_OF_SPK7.indb 48 21.01.14 08:4321.01.14 08:43SLO
