Merkki	Einhell
Malli	DWS 90
Tuotetyyppi	Ilmakompressori paineilmakoneiden kanssa
Käyttöpaine max.	6 bar
Ilmavirta (työkalun kulutus)	170 l/min
Kompressorin täyttöteho	250 l/min
Moottorin teho	2,2 kW
Työkalun pyörimisnopeus	20000 min⁻¹
Suositeltu letkun halkaisija	9 mm
Vaadittu ilmanlaatu	Puhdistettu ja öljysumulla voideltu ilma
Virtalähde	Paineilma (kompressorista)
Käyttötarkoitus	Työpaja, askartelu, korityöt
Sarjan sisältö	Yleismoottori, poraistukka ∅1,5-10 mm, pikaliitin R 1/4", istukan avain, hiomalaippa, haarukka-avaimet, nauhaviila, hiomanauhat
Huolto	Säännöllinen voitelu erikoiskoneöljyllä (3-5 tippaa ennen käyttöä)
Turvallisuus	Käytä suojalaseja ja -hanskoja; älä käytä happea tai syttyviä kaasuja
Varaosat	Käytä vain alkuperäisiä Einhell-varaosia
Takuu	12 kuukautta (materiaali- ja valmistusvirheet)

Usein kysytyt kysymykset - DWS 90 EINHELL

Mikä on kompressorin DWS 90 maksimikäyttöpaine?

Maksimikäyttöpaine on 6 bar.

Miten voitelet paineilmatyökalun?

Ennen jokaista käyttöä kaada 3–5 tippaa erikoiskoneöljyä paineilma liittimeen. Jos työkalu on ollut käyttämättä useita päiviä, kaada 5–10 tippaa.

Voinko käyttää pienen halkaisijan ilmaletkua?

On suositeltavaa käyttää letkua, jonka sisähalkaisija on vähintään 9 mm tehonhäviöiden välttämiseksi.

Mitkä työkalut sisältyvät DWS 90 -sarjaan?

Sarja sisältää yleismoottorin, poraistukan (∅1,5-10 mm), pikaliittimen R 1/4", istukan avaimen, hiomalaippa varrella ∅6 mm, kaksi haarukka-avainta (11/17 mm), nauhaviilan ja kaksi hiomanauhaa (330x10 mm).

Mikä on kompressorin teho?

Täyttöteho on noin 250 l/min, mikä vastaa moottorin kapasiteettia 2,2 kW.

Miten nauhahiomakone asennetaan?

Poista poraistukka tai hiomalaippa, kierrä ohjausrulla työkaluun, kiristä mukana tulevilla avaimilla, aseta nauhahiomakone ja kiristä kuusiokoloavaimella. Aseta hiomanauha noudattaen nuolen osoittamaa pyörimissuuntaa.

Onko työkalun käyttö turvallista syttyvien materiaalien lähellä?

Ei, varo hiomisen aikana lentäviä kipinöitä. Pidä syttyvät materiaalit, kuten heinä, lastut tai lakat, kaukana.

Mitä tehdä, jos työkalu menettää tehoa?

Tarkista, että ilmaletkun halkaisija on riittävä (∅9 mm min.) ja ettei se ole liian pitkä. Varmista myös, että käyttöpaine on asetettu arvoon 6 bar.

Miten huoltaa paineilmatyökalu?

Voitele paineilmamoottoria säännöllisesti öljysumulaitteella tai käsin. Anna asiantuntijan huoltaa laite vähintään 3 kuukauden välein.

Mikä on takuun kesto?

Takuu on 12 kuukautta ostopäivästä ja kattaa materiaali- ja valmistusvirheet.

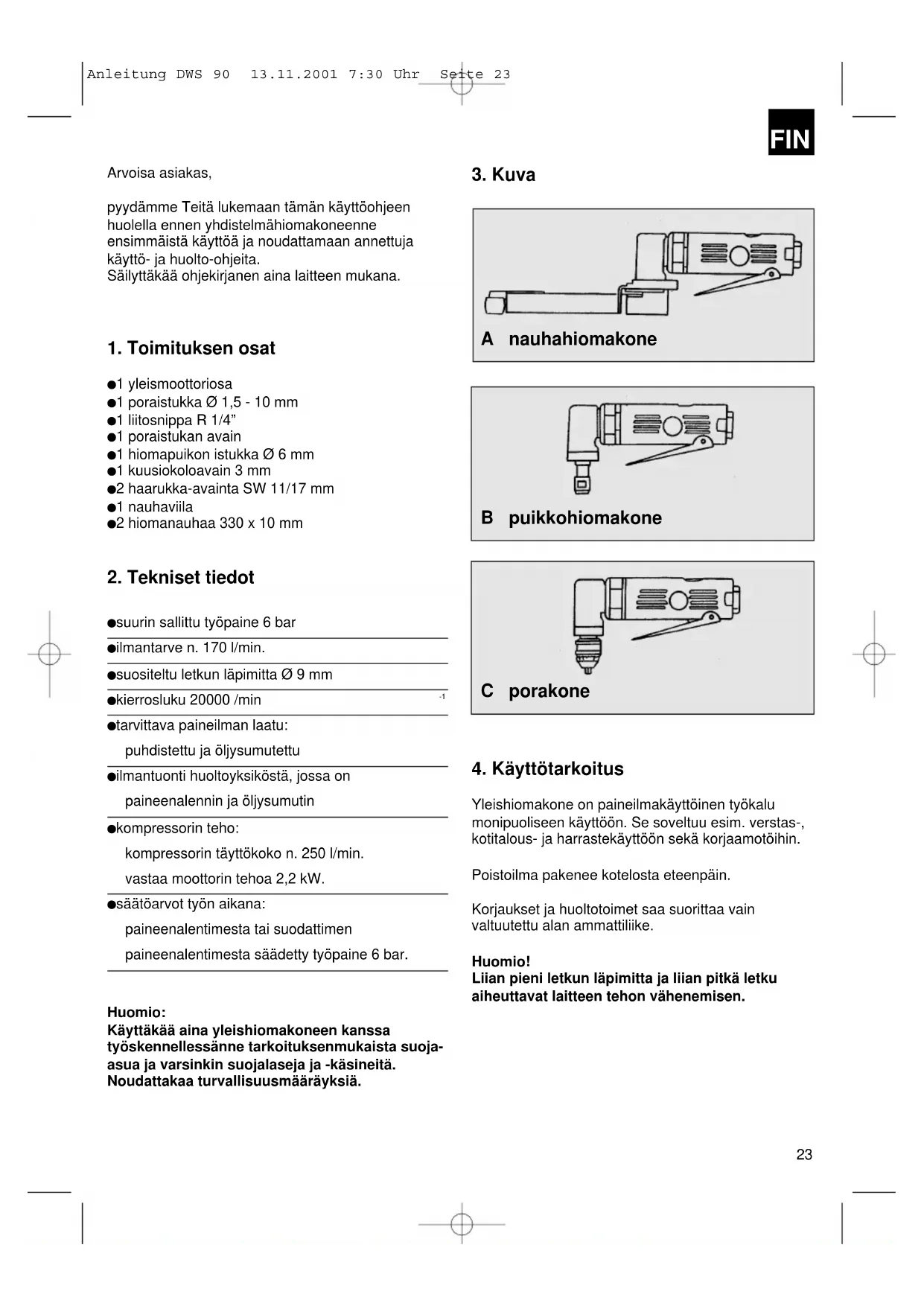

KÄYTTÖOHJE DWS 90 EINHELL

FIN Käyttö- ja huolto-ohje Paineilma-verstassarja

pyydämme Teitä lukemaan tämän käyttöohjeen huolella ennen yhdistelmähiomakoneenne ensimmäistä käyttöä ja noudattamaan annettuja käyttö- ja huolto-ohjeita.

Säilyttäkää ohjekirjanen aina laitteen mukana.

1. Toimituksen osat

●1 yleismoottoriosa
●1 poraistukka ∅ 1,5 - 10 mm
●1 liitosnippa R 1/4"
●1 poraistukan avain
●1 hiomapuikon istukka ∅ 6 mm
●1 kuusiokoloavain 3 mm
●2 haarukka-avainta SW 11/17 mm
●1 nauhaviila
●2 hiomanauhaa 330 x 10 mm

2. Tekniset tiedot

●suurin sallittu työpaine 6 bar
-ilmantarve n. 170 l/min.
●suositeltu letkun läpimitta ∅ 9 mm
- kierrosluku 20000 /min -1
●tarvittava paineilman laatu: puhdistettu ja öljysumutettu
-ilmantuonti huoltoyksiköstä, jossa on paineenalennin ja öljysumutin
- kompressorin teho: kompressorin täyttökoko n. 250 l/min. vastaa moottorin tehoa 2,2 kW.
- säätöarvot työn aikana: paineenalentimesta tai suodattimen paineenalentimesta säädetty työpaine 6 bar.

Huomio:

Käyttäkää aina yleishiomakoneen kanssa työskennellessänne tarkoituksenmukaista suoja-asua ja varsinkin suojalaseja ja -käsineitä. Noudattakaa turvallisuusmääräyksiä.

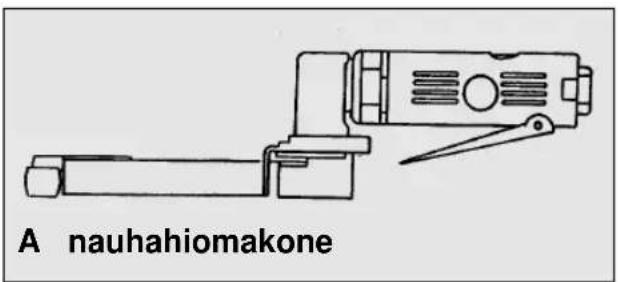

3. Kuva

Yleishiomakone on paineilmakäyttöinen työkalu monipuoliseen käyttöön. Se soveltuu esim. verstas-, kotitalous- ja harrastekäyttöön sekä korjaamotöihin.

Poistoilma pakenee kotelosta eteenpäin.

Korjaukset ja huoltotoimet saa suorittaa vain valtuutettu alan ammattiliike.

Huomio!

Liian pieni letkun läpimitta ja liian pitkä letku aiheuttavat laitteen tehon vähenemisen.

FIN

5. Turvallisuusohjeet

Suojatkaa itseänne ja ympäristöänne tapaturmiltanoudattamalla tilanteen mukaisia turvallisuusvarotoimia.

• Älkää käyttäkö yleishiomakonetta vastoin käyttötarkoitusta.
  ●Varokaa helposti syttyviä materiaaleja, työstössä voi syntyä kipinöitä.
• Säilyttäkää paineilmatyökalut poissa lasten ulottuvilta.
• Ryhtykää työhön vain levänneenä ja keskittyneenä.
  ●Paineilmaliitäntä tehdään vain pikaliittimen avulla.
• Työpainen säätö on suoritettava paineenalentimen avulla.
  ●Energianlähteenä ei saa käyttää happea tai muita helposti syttyviä kaasuja.
• Ennen häiriönpoisto- tai huoltotoimia on laite irroitettava paineilmanlähteestään.
• Käyttäkää vain alkuperäisiä varaosia.
• Alkää antako laitteen käydä pitempään kuormittamattomana täysin joutokäyntikierroksin.
• Käyttäkää yleishiomakoneella työskennellessänne asianmukaista suoja-asua, varsinkin suojalaseja ja -käsineitä.
• Varokaa hiomisen aikana kipinöitä. Poislentävät, hehkuvat hiukkaset voivat polttaa pehmeitä ja kovia materiaaleja (lasia, lattianpäällysteitä yms.) tai sytyttää helposti syttyvät materiaalit tai nesteet (heinä, sahanpurut, maalit tms.) palamaan.

Hiomakappaleet

●Laitteessa saa käyttää vain orgaanisesti sidottuja hiomakappaleita sekä orgaanisesti / anorgaanisesti sidottuja hiomapuikkoja ja pieniä hiomakappaleita.
●Hiomakappaleita ei missään tapauksessa saa käyttää suuremmalla nopeudella kuin hiomakappaleen valmistajan antama kierrosluku ilmaistuna kierr./min.
- Uutta hiomakappaletta tai uudestaan asennettua hiomakappaletta on koekäytettävä joutokäynnillä vähintäin puoli minuuttia laitteessaan. Tänä aikana on käyttö-ja muun henkilöstön oltava vaara-alueen ulkopuolella.
- Hiomakappaleita ei saa pysäyttää painamalla etupäätä tai reunaa alustaa vasten.
- Pinnemutteria on kirstettävä vain niin paljon, että hiomakappale on lujasti kiinni.
- Käyttöhenkilöstöä on opastettava yksityiskohtaisesti hiomakoneen turvallisessa käytössä.

●Varmistakaa, että paineilmaletkun liitännät ja letkulitokset ovat tiiviitä ja että ilmanpaine vastaa ohjeessa annettua arvoa.
●Tutkikaa hiomapuikot ennen käyttöönottoa ja sitten päivittäin vaurioiden suhteen.
- Hiomapuikkoja ja muita hiomavälineitä on pideltävä varoen. Ei saa pudottaa. Välttäkää kolauksia.
●Paineilmamoottori sekä hiomakoneen laakerit on aina voideltava kunnolla, parhaiten paineilmaletkussa olevalla öljyvoitelulaitteella.
- Koulutetun huoltomiehen suorittama säännöllinen huolto, vähintäin 3 kuukauden välein (riippuen käytötunneista), varmistaa häiriöttömän käytön ja siten moitteettoman toiminnan.
●Huolehtikaa siitä, että hiomapuikkoa kiiinnitettäessä hiomakappaleen takaosan ja koneen pinnemutterin väliin jää vähintäin 1 cmn väli.

6. Käyttöönotto

Kiertäkää mukana toimitettu liitosnippa paineilmaliitäntään laitettuanne kierteisiin ensin 2-3 kerrosta tiivistysnauhaa.

Yksittäisten työkaluosien asennus

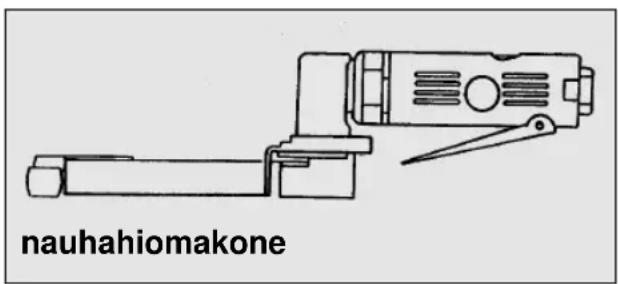

Nauhahiomakone

Nauhahiomalaitteen asentamiseksi on ensin irroitettava poranistukka ja puikkohiomakoneen istukka paineilmatyökalusta.

Nauhahiomakoneen ohjausrulla ruuvataan paineilmatyökaluun ja kiristetään hyvin mukana toimitetuilla avaimilla. Sitten asetetaan nauhahiomalaite paikalleen ja kiinnitetään lujaan mukanatoimitetulla kuusiokoloavaimella.

Hiomanauha, jonka nuoli näyttää kulkusuuntaan, asetetaan paikalleen.

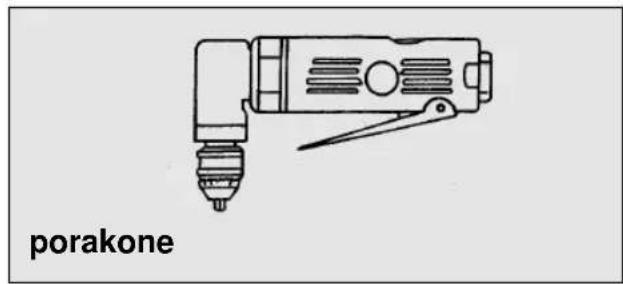

Poraistukan asentamiseksi on ensin poistettava puikkohiomalaitteen istukka sekä nauhahiomalaite ohjausrullineen. Poraistukka asetetaan paineilmatyökaluun ja ruuvataan lujasti kiinni mukana toimitetuilla ruuviavaimilla.

Puikkohiomalaitteen istukka

Puikkohiomalaitteen istukan asentamiseksi on ensin poistettava poraistukka sekä nauhahiomalaite ohjausrullineen. Puikkohiomalaitteen istukka asetetaan paineilmatyökaluun ja ruuvataan lujasti kiinni mukana toimitetuilla ruuviavaimilla.

puikkohiomakone

7. Huolto ja hoito

Seuraavassa annettujen huolto-ohjeiden noudattaminen varmistaa tämän laatutuotteen pitkän eliniän ja häiriöttömän toiminnan. Yleishiomalaitteenne moitteettoman toiminnan edellytys on säännöllinen voitelu. Käyttäkää tähän vain erityistä työkaluöljyä.

Voitelun suhteen voitte valita seuraavista vaihtoehdoista:

7.1 öljysumuttimella

Täydellinen huoltoyksikkö sisältää öljysumuttimen ja se on asennettu kompressoriin.

7.2 käsin

Aina ennen yleishiomakoneenne käynnistystä on Teidän tiputettava 3-5 tippaa erikois-työkaluöljyä paineilmaliitäntään. Jos paineilmatyökalu on useampia päiviä käyttämättä, tiputtakaa 5-10 tippaa öljyä paineilmaliitäntään ennen seuraavaa käynnistystä.

Säilyttäkää paineilmatyökalunne vain kuivissa tiloissa.

Takuu ei koske

• kuluvia osia
  ●virheellisen työpaineen aiheuttamia vaurioita
• käsittelemättömän paineilman aiheuttamia vaurioita
• asiattoman käytön tai asiantuntemattomien korjausten aiheuttamia vaurioita.

Kjære kunde,

Takkuuaika alkaa ostopäivänä ja sen pituus on 1 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

N EINHELL-GARANTIDOKUMENT

FIN Suomen Einhell OY

Hepolamminkatu 20

SF-33720 Tampere

① Einhell Italia s.r.l.

Via Fermi, 9

I-22077 Olgiata Comasco (Co)

DK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Oikeus teknisiin muutoksiin pidätetään
